Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 1/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520

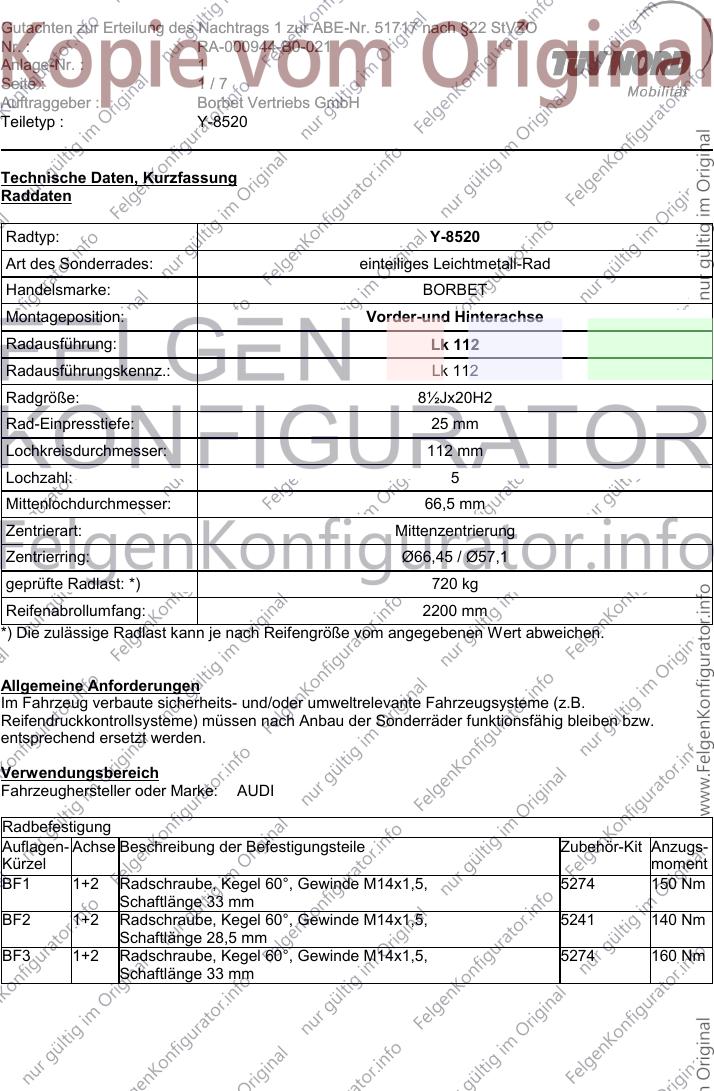

Technische Daten, Kurzfassung
Raddaten
Radtyp: Y-8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radausführungskennz.: Lk 112
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,5 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø66,45 / Ø57,1
geprüfte Radlast: *) 720 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: AUDI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5274 150 Nm
Schaftlänge 33 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5241 140 Nm
Schaftlänge 28,5 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5274 160 Nm
Schaftlänge 33 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 2/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520

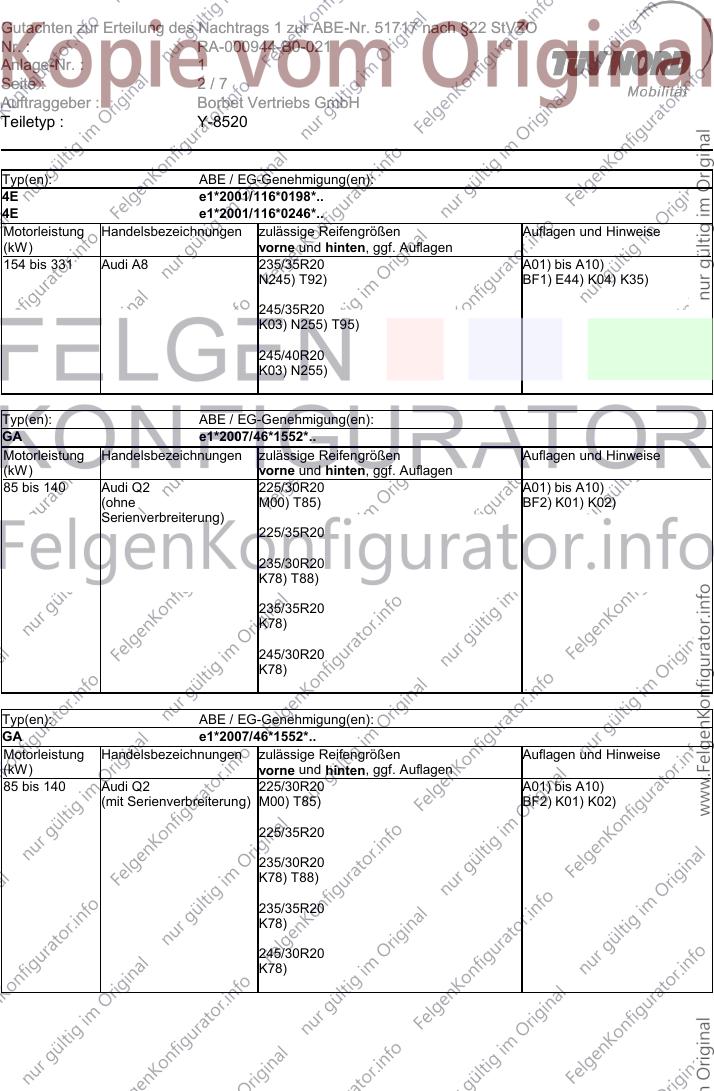

Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/35R20 A01) bis A10)
N245) T92) BF1) E44) K04) K35)
245/35R20
K03) N255) T95)
245/40R20
K03) N255)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/30R20 A01) bis A10)
(ohne M00) T85) BF2) K01) K02)
Serienverbreiterung)
225/35R20
235/30R20
K78) T88)
235/35R20
K78)
245/30R20
K78)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/30R20 A01) bis A10)
(mit Serienverbreiterung) M00) T85) BF2) K01) K02)
225/35R20
235/30R20
K78) T88)
235/35R20
K78)
245/30R20
K78)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 3/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 Audi SQ2 225/35R20 M+S A01) bis A10)
BF2) K01) K02)
235/30R20
K78)
235/35R20
K78)
245/30R20
K78)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A01) bis A10)
(ohne K03) BF3) K04)
Serienverbreiterung)
245/35R20
K01)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A02) bis A10)
(mit Serienverbreiterung) BF3)
245/35R20
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0590*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
228 bis 270 Audi Q3 RS 225/35R20 M+S A02) bis A10)
BF3)
235/35R20
N245)
245/35R20
N255)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 4/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520

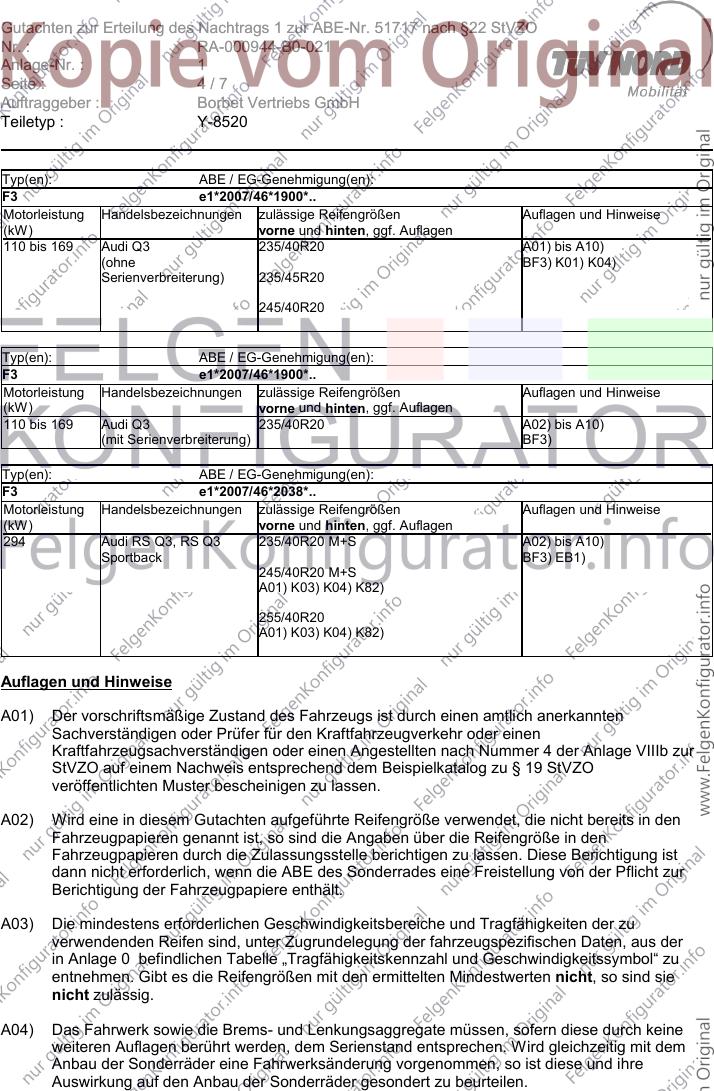

Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3 235/40R20 A01) bis A10)
(ohne BF3) K01) K04)
Serienverbreiterung) 235/45R20
245/40R20
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3 235/40R20 A02) bis A10)
(mit Serienverbreiterung) BF3)
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*2038*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
294 Audi RS Q3, RS Q3 235/40R20 M+S A02) bis A10)
Sportback BF3) EB1)
245/40R20 M+S
A01) K03) K04) K82)
255/40R20
A01) K03) K04) K82)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 5/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5274
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5241
Anzugsmoment: 140 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5274
Anzugsmoment: 160 Nm
E44) Nicht zulässig an beschussgeschützten Ausführungen.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: Festsattel Kennz. Keramik Bremse mit belüfteter und gelochter Scheibe
Ø380x38 mm
• Achse 2: Faustsattel mit belüfteter und gelochter Scheibe Ø310x22 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 6/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520

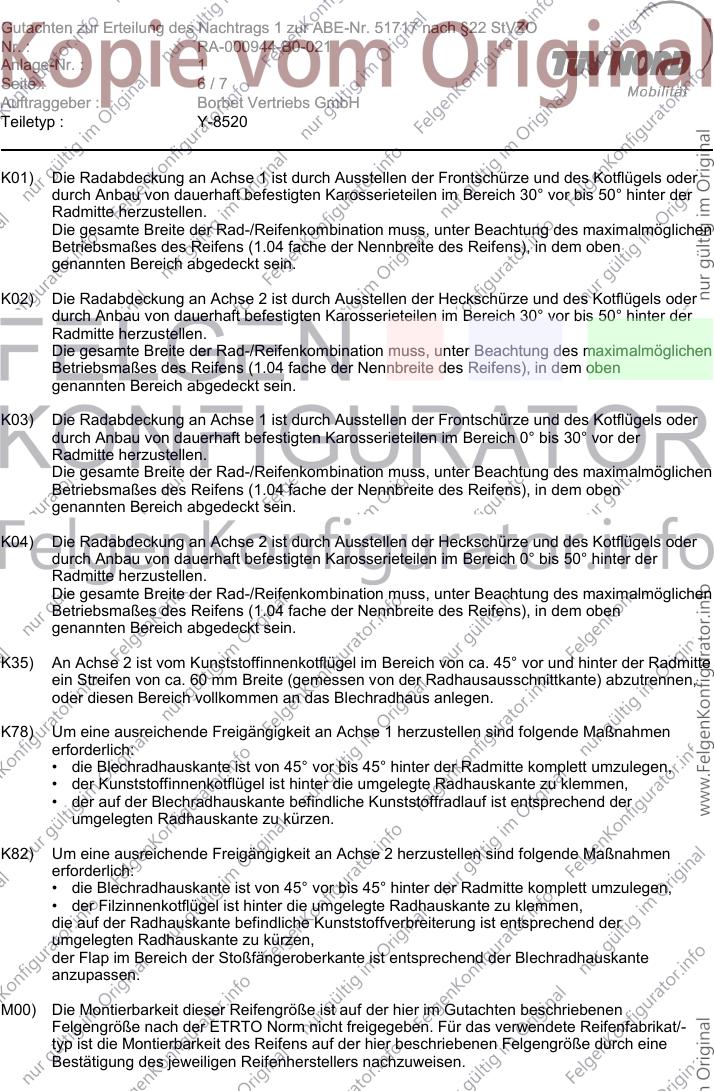

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der Radmitte
ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K78) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
• der auf der Blechradhauskante befindliche Kunststoffradlauf ist entsprechend der
umgelegten Radhauskante zu kürzen.
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett umzulegen,
• der Filzinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
die auf der Radhauskante befindliche Kunststoffverbreiterung ist entsprechend der
umgelegten Radhauskante zu kürzen,
der Flap im Bereich der Stoßfängeroberkante ist entsprechend der Blechradhauskante
anzupassen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 1
Seite : 7/7
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ Y-8520 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 09.07.2020
