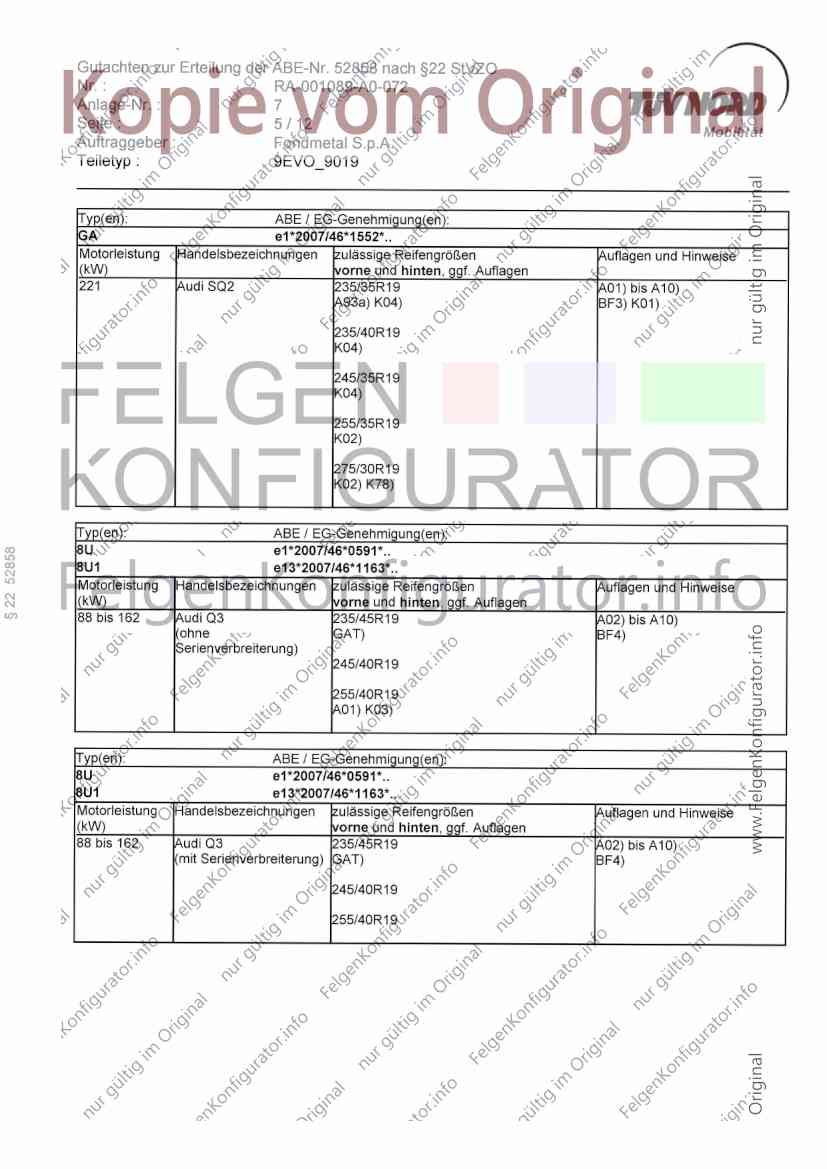

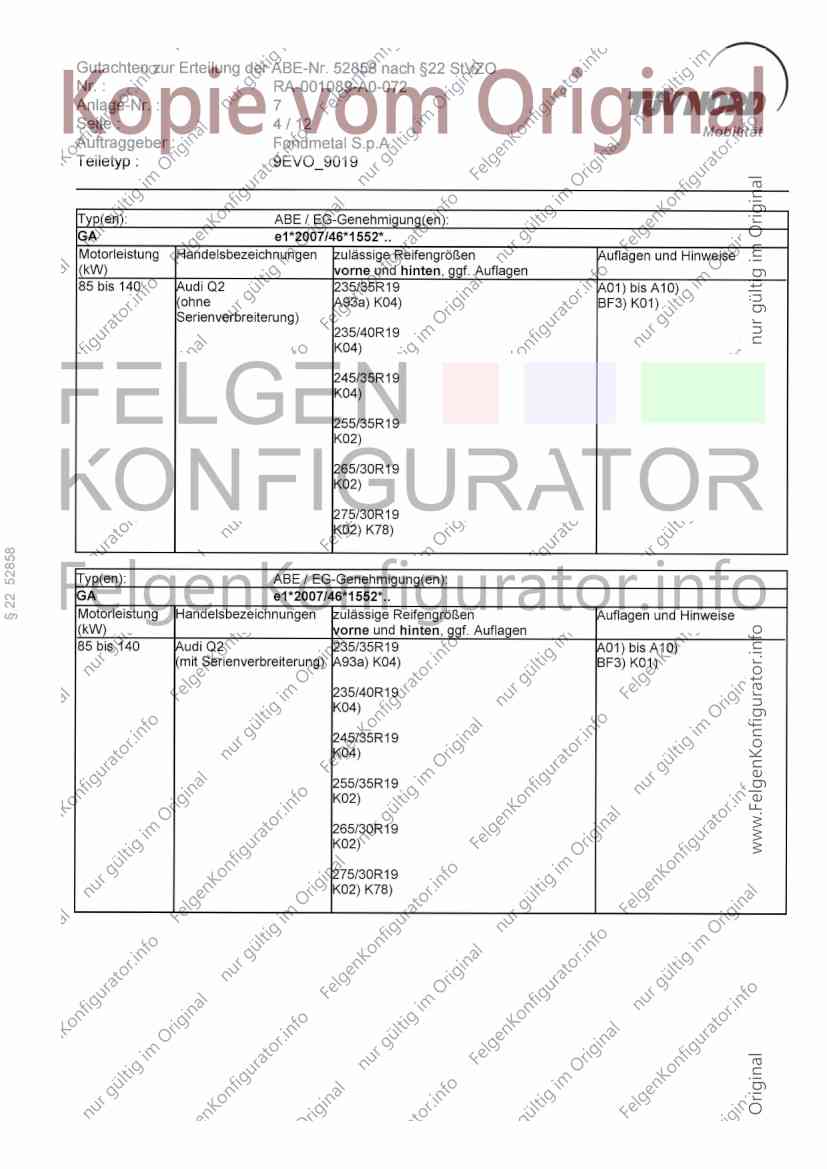

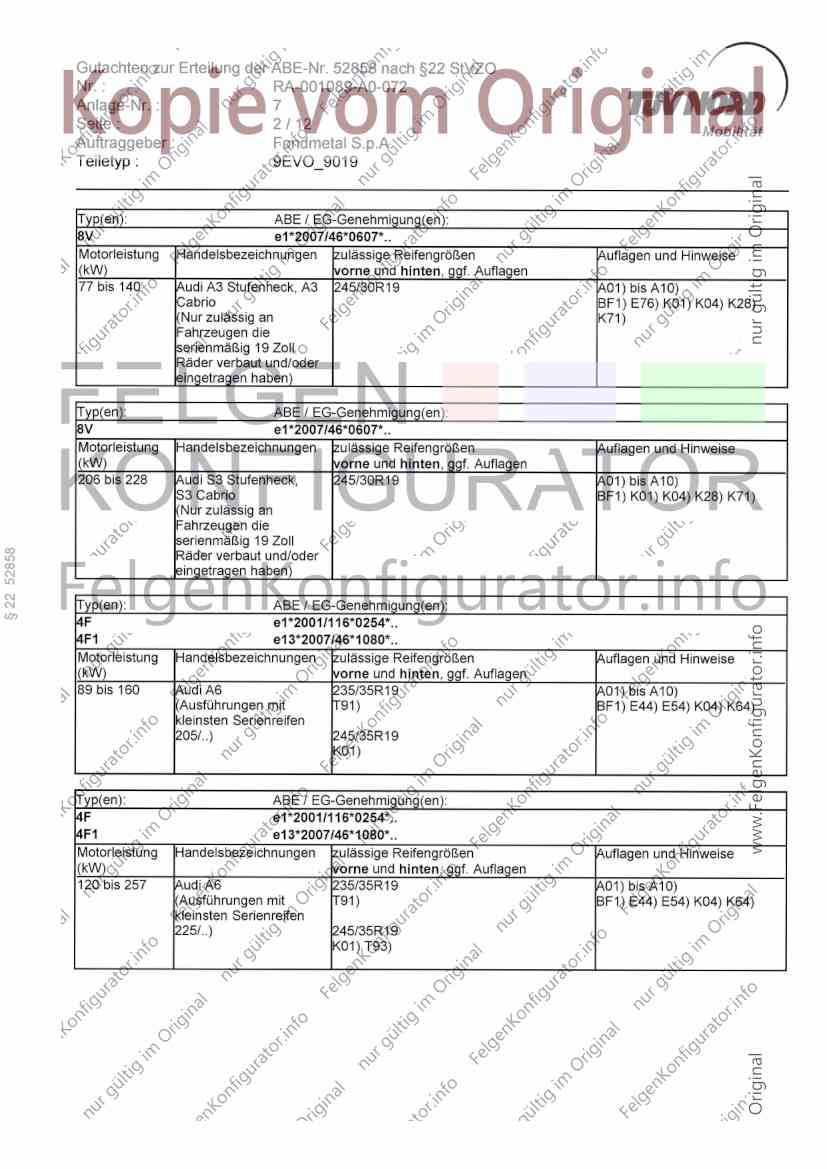

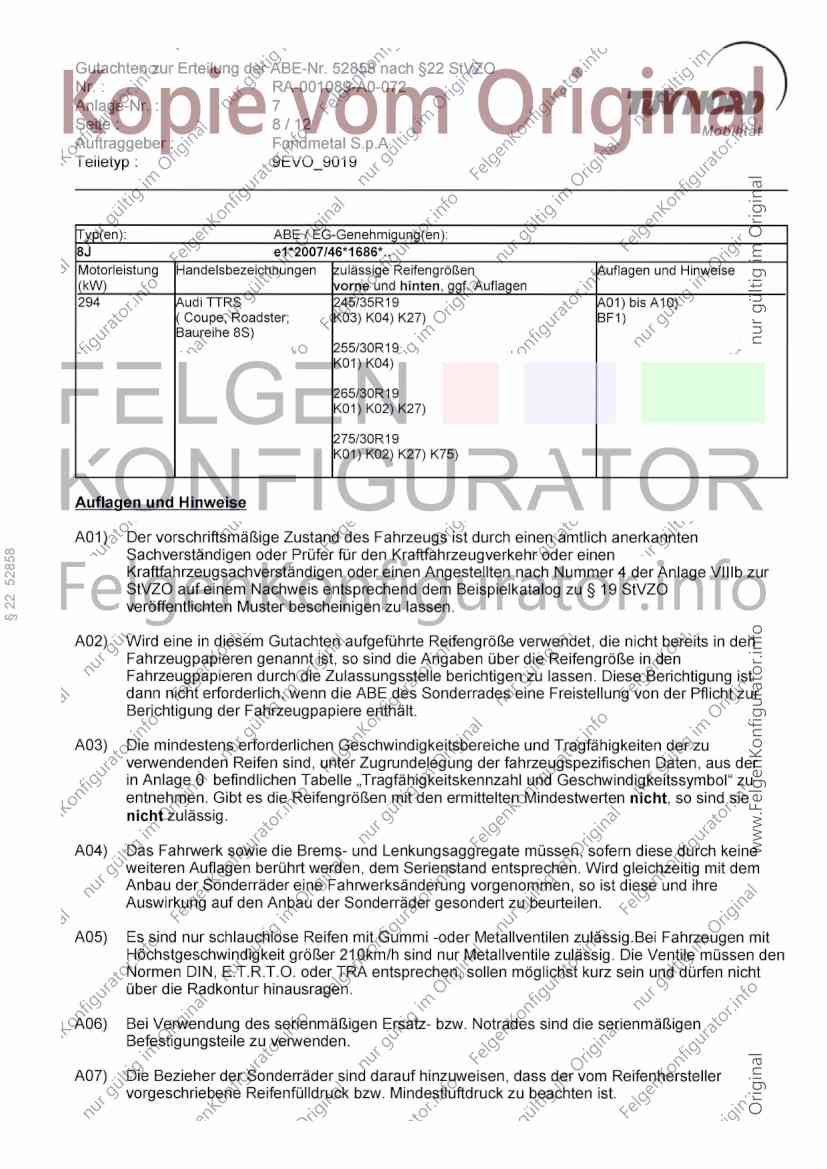

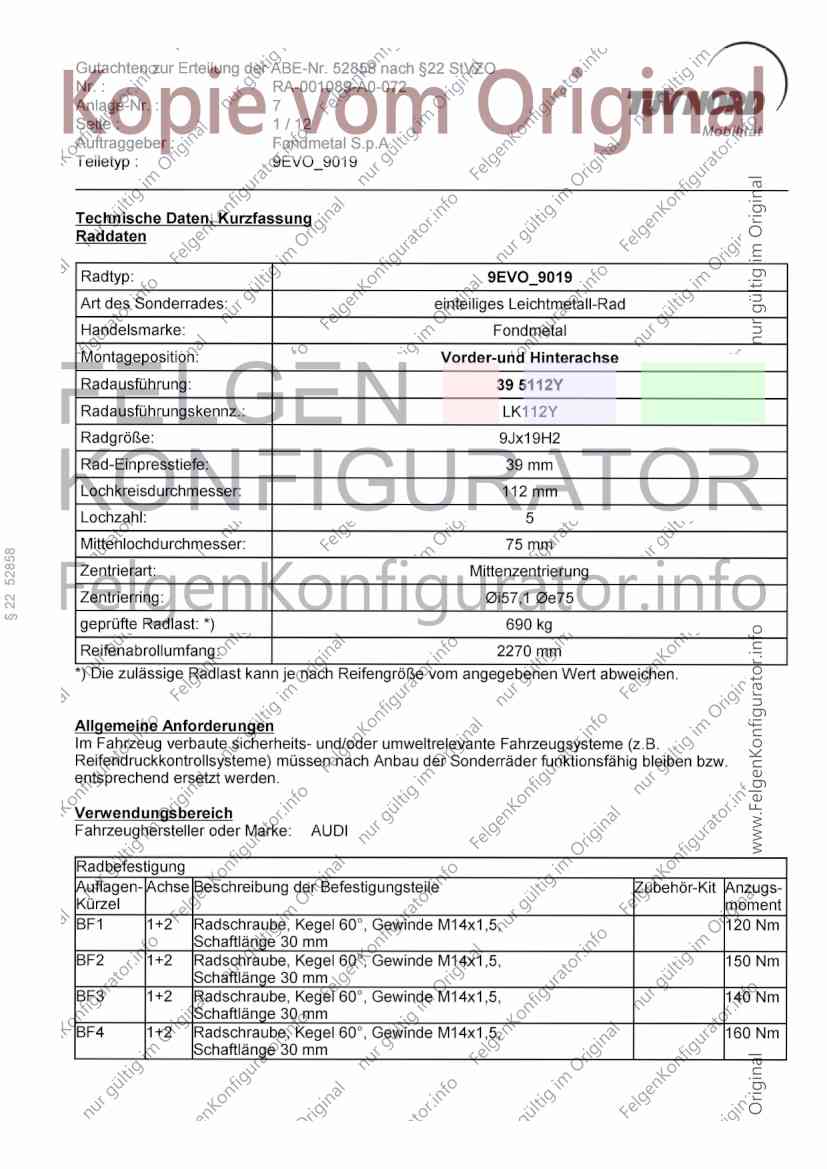

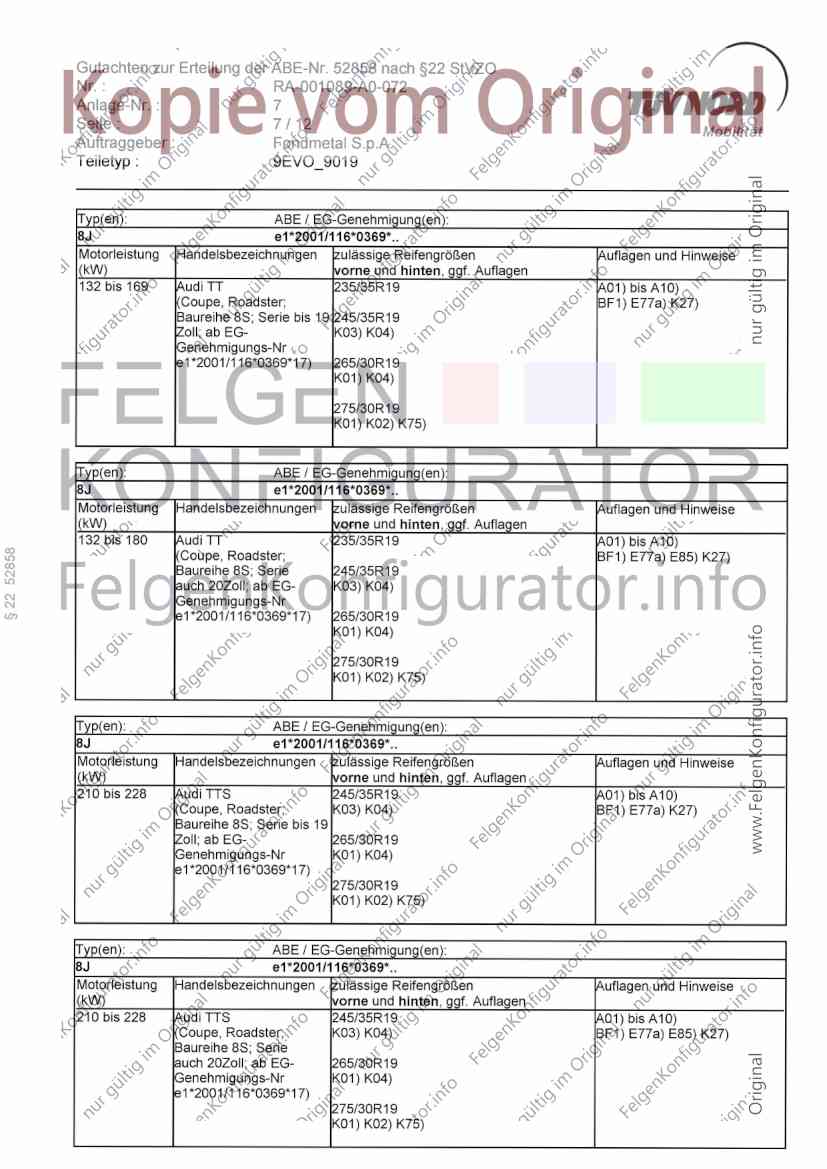

Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV NORD
Seite : 1/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_9019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausfuhrung: 39 5112Y
Radausführungskennz.: LK112Y
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 39 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 75mm
Zentrierart: Mittenzentrierung
Zentrierring: @i57,1 Oe75
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: AUDI
Radbefestigung
Auflagen-|Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 120 Nm
Schaftlänge 30 mm
BF2 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 150 Nm
Schaftlänge 30 mm
BF3 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 140 Nm
Schaftlange 30 mm
BF4 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 160 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV NORD
Seite : 2/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung |Handelsbezeichnungen Izulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3 Stufenheck, A3 1[245/30R19 AO1) bis A10)
Cabrio BF1) E76) K01) K04) K28)
(Nur zulässig an K71)
Fahrzeugen die
serienmäßig 19 Zoll
Räder verbaut und/oder
eingetragen haben)
Typ(en): ABE/ EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 Audi S3 Stufenheck, 245/30R19 AO1) bis A10)
S3 Cabrio BF1) K01) K04) K28) K71)
(Nur zulässig an
Fahrzeugen die
serienmäßig 19 Zoll
Räder verbaut und/oder
eingetragen haben)
Typ(en): ABE/ EG-Genehmigung(en):
AF e1*2001/116*0254*..
AF1 e13*2007/46*1080*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 235/35R19 AO1) bis A10)
(Ausführungen mit T91) BF1) E44) E54) K04) K64)
kleinsten Serienreifen
205/..) 245/35R19
K01)
Typ(en): ABE/ EG-Genehmigung(en):
AF e1*2001/116*0254*..
AF1 e13*2007/46*1080*..
Motorleistung |Handelsbezeichnungen |zulassige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 235/35R19 AO1) bis A10)
(Ausführungen mit T91) BF1) E44) E54) K04) K64)
kleinsten Serienreifen
225/..) 245/35R19
KO1) T93)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuUV NORD
Seite : 3/12 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/45R19 AO2) bis A10)
N245) BF2) E44) ER1)
235/45R19 M+S
245/40R19
N255)
245/40R19 M+S
245/45R19
N255)
245/45R19 M+S
255/40R19
N265)
255/40R19 M+S
265/40R19
A01) KO4) K35)
275/35R19
A01) KO3) K04) K35)
275/40R19
01) KO3) K04) K35)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R19 265/40R19 AO1) bis A10)
N245) K04) K35) BF2) E44) ER1) VOO)
245/40R19 275/35R19 AO1) bis A10)
N255) K04) K35) BF2) E44) ER1) V00)
245/45R19 275/40R19 AO1) bis A10)
N255) K04) K35) BF2) E44) ER1) VOO)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuVNORD
Seite : 4/12 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung |Handelsbezeichnungen |zulassige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 235/35R19 AO1) bis A10)
(ohne A93a) K04) BF3) K01)
Serienverbreiterung)
235/40R19
K04)
245/35R19
K04)
255/35R19
KO2)
265/30R19
KO02)
275/30R19
KO2) K78)
Typ(en): ABE/ EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung |Handelsbezeichnungen Tzulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 235/35R19 AO1) bis A10)
(mit Serienverbreiterung) A93a) KO4) BF3) K01)
235/40R19
K04)
245/35R19
K04)
255/35R19
K02)
265/30R19
K02)
275/30R19
K02) K78)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV NORD
Seite : 5/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 Audi SQ2 235/35R19 AO1) bis A10)
A93a) K04) BF3) K01)
235/40R19
K04)
245/35R19
K04)
255/35R19
KO02)
275/30R19
K02) K78)
Typ(en): ABE
/ EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/45R19 AO2) bis A10)
(ohne GAT) BF4)
Serienverbreiterung)
245/40R19
255/40R19
AO1) KO3)
Typ(en): ABE/ EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/45R19 AO2) bis A10)
(mit Serienverbreiterung) |GAT) BF4)
245/40R19
255/40R19
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuVNORD
Seite : 6/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3 235/45R19 AO2) bis A10)
(ohne A93a) BF4)
Serienverbreiterung)
245/45R19
AO1) KO3) K04)
255/45R19
AO1) KO1) K04)
265/40R19
AO1) KO1) K04)
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3 235/45R19 AO2) bis A10)
(mit Serienverbreiterung) |A93a) BF4)
245/45R19
255/45R19
265/40R19
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro |235/35R19 AO1) bis A10)
(Coupe, Cabrio; Baureihe BF1) E77) K01) K04) K67)
8J; bis EG-
Genehmigungs-Nr
e1*2001/116*0369*16;
Ausführungen mit
kleinsten Sommer-
Serienreifen 225/..)
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 265 Audi TT, Audi TT quattro |235/35R19 M+S AO1) bis A10)
(Coupe, Cabrio; Baureihe BF1) E77) KO1) K04) K67)
8J; bis EG-
Genehmigungs-Nr
e1*2001/116*0369*16;
Ausführungen mit
kleinsten Sommer-
Reifen 245/..)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. 7 TuV NORD
Seite : 7/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung |Handelsbezeichnungen Tzulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 169 Audi TT 235/35R19 AO1) bis A10)
(Coupe, Roadster; BF1) E77a) K27)
Baureihe 8S; Serie bis 19]245/35R19
Zoll; ab EG- K03) K04)
Genehmigungs-Nr
e1*2001/116*0369*17) 1265/30R19
KO1) K04)
275/30R19
K01) KO2) K75)
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung |Handelsbezeichnungen |zulassige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 180 Audi TT 235/35R19 A01) bis A10)
(Coupe, Roadster; BF1) E77a) E85) K27)
Baureihe 8S; Serie 245/35R19
auch 20Zoll; ab EG- K03) K04)
Genehmigungs-Nr
e1*2001/116*0369*17) |265/30R19
K01) K04)
275/30R19
K01) K02) K75)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung |Handelsbezeichnungen |zulassige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/35R19 AO1) bis A10)
(Coupe, Roadster; K03) K04) BF1) E77a) K27)
Baureihe 8S; Serie bis 19
Zoll; ab EG- 265/30R19
Genehmigungs-Nr KO1) K04)
e1*2001/116*0369*17)
275/30R19
KO1) KO2) K75)
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung |Handelsbezeichnungen Izulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/35R19 AO1) bis A10)
(Coupe, Roadster; K03) K04) BF1) E77a) E85) K27)
Baureihe 8S; Serie
auch 20Zoll; ab EG- 265/30R19
Genehmigungs-Nr K01) K04)
e1*2001/116*0369*17)
275/30R19
K01) K02) K75)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuVNORD
Seite : 8/12 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
8J e1*2007/46*1686*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
294 Audi TTRS 245/35R19 AO1) bis A10)
( Coupe, Roadster; K03) K04) K27) BF1)
Baureihe 8S)
255/30R19
K01) K04)
265/30R19
KO1) KO2) K27)
275/30R19
K01) KO2) K27) K75)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage O befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV NORD

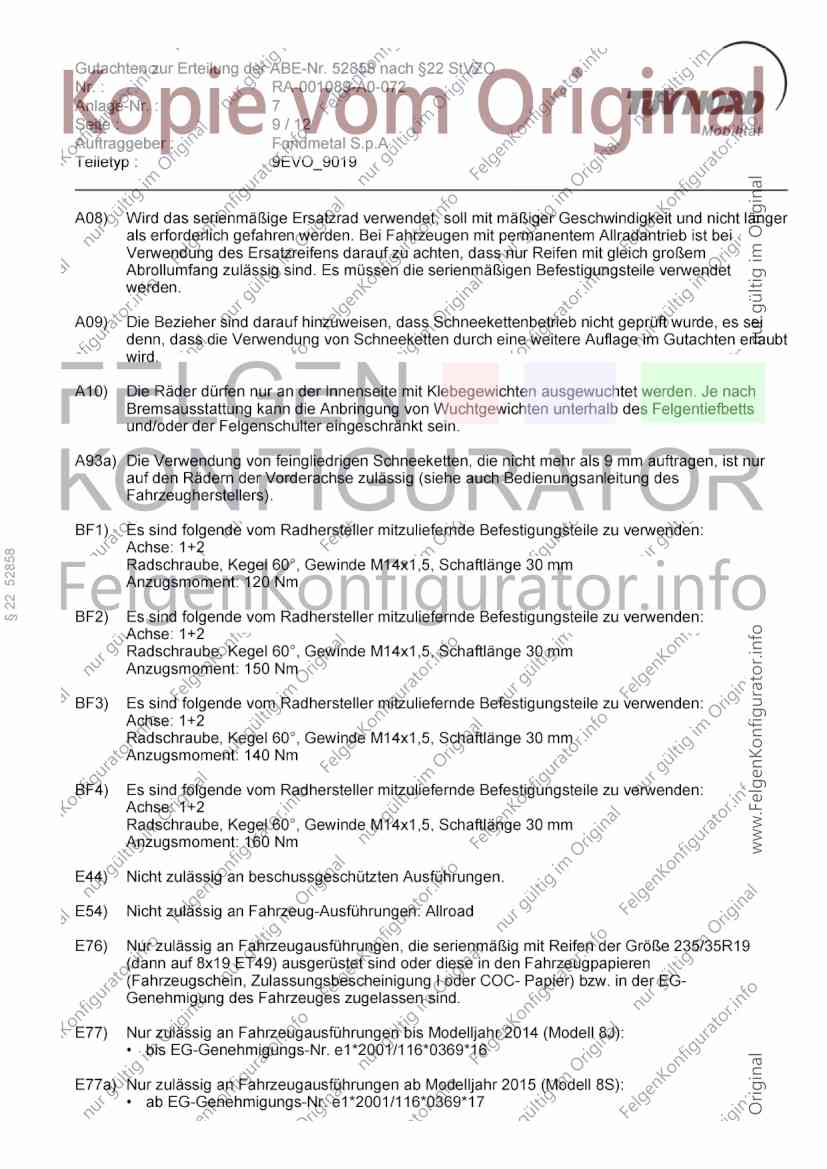

Seite : 9/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich groRem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht gepruft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Rader dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 140 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 160 Nm
E44) Nicht zulässig an beschussgeschützten Ausführungen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E76) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe 235/35R19
(dann auf 8x19 ET49) ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E77) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014 (Modell 8J):
¢ bis EG-Genehmigungs-Nr. e1*2001/116*0369*16
E77a) Nur zulassig an Fahrzeugausfuhrungen ab Modelljahr 2015 (Modell 8S):
« ab EG-Genehmigungs-Nr. e1*2001/116*0369*1 7
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV¥ NORD

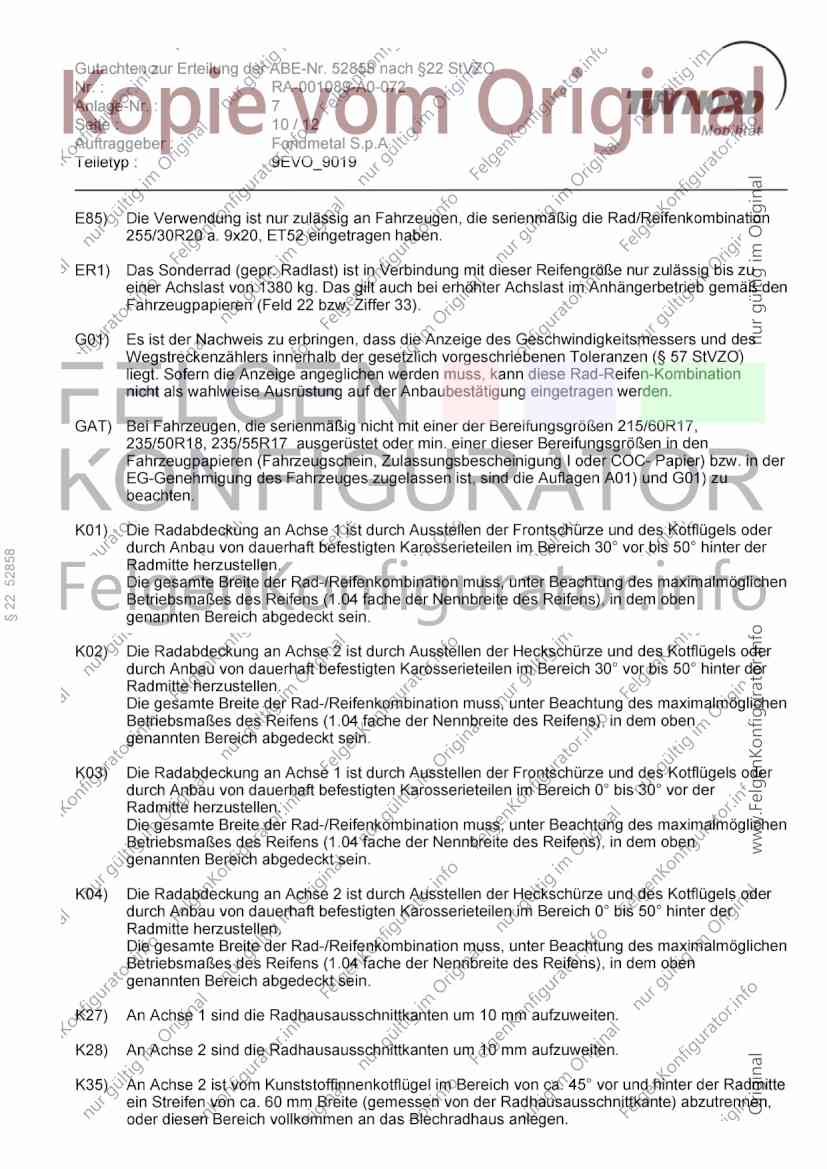

Seite : 10/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
E85) Die Verwendung ist nur zulässig an Fahrzeugen, die serienmäßig die Rad/Reifenkombination
255/30R20 a. 9x20, ET52 eingetragen haben.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GAT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R17,
235/50R18, 235/55R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der Radmitte
ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
oder diesen Bereich vollkommen an das Blechradhaus anlegen.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV¥ NORD

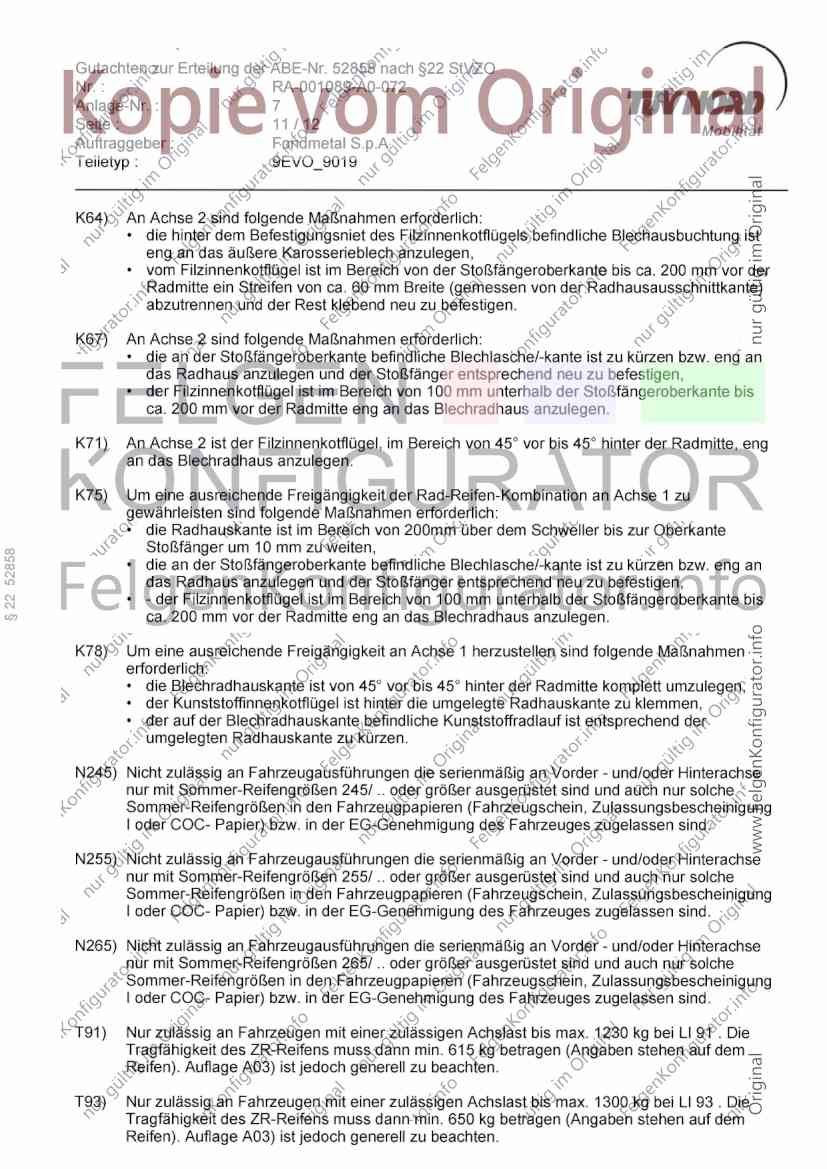

Seite : 11/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
« die hinter dem Befestigungsniet des Filzinnenkotflugels befindliche Blechausbuchtung ist
eng an das äußere Karosserieblech anzulegen,
¢ vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen und der Rest klebend neu zu befestigen.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
« die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng an
das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
¢ der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante bis
ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte, eng
an das Blechradhaus anzulegen.
K75) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
¢ die Radhauskante ist im Bereich von 200mm über dem Schweller bis zur Oberkante
Stoßfänger um 10 mm zu weiten,
« die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng an
das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
« - der Filzinnenkotfligel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante bis
ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K78) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
¢ die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett umzulegen,
« der Kunststoffinnenkofflügel ist hinter die umgelegte Radhauskante zu klemmen,
« der auf der Blechradhauskante befindliche Kunststoffradlauf ist entsprechend der
umgelegten Radhauskante zu kürzen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage AO3) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage AO3) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7 TuV¥ NORD

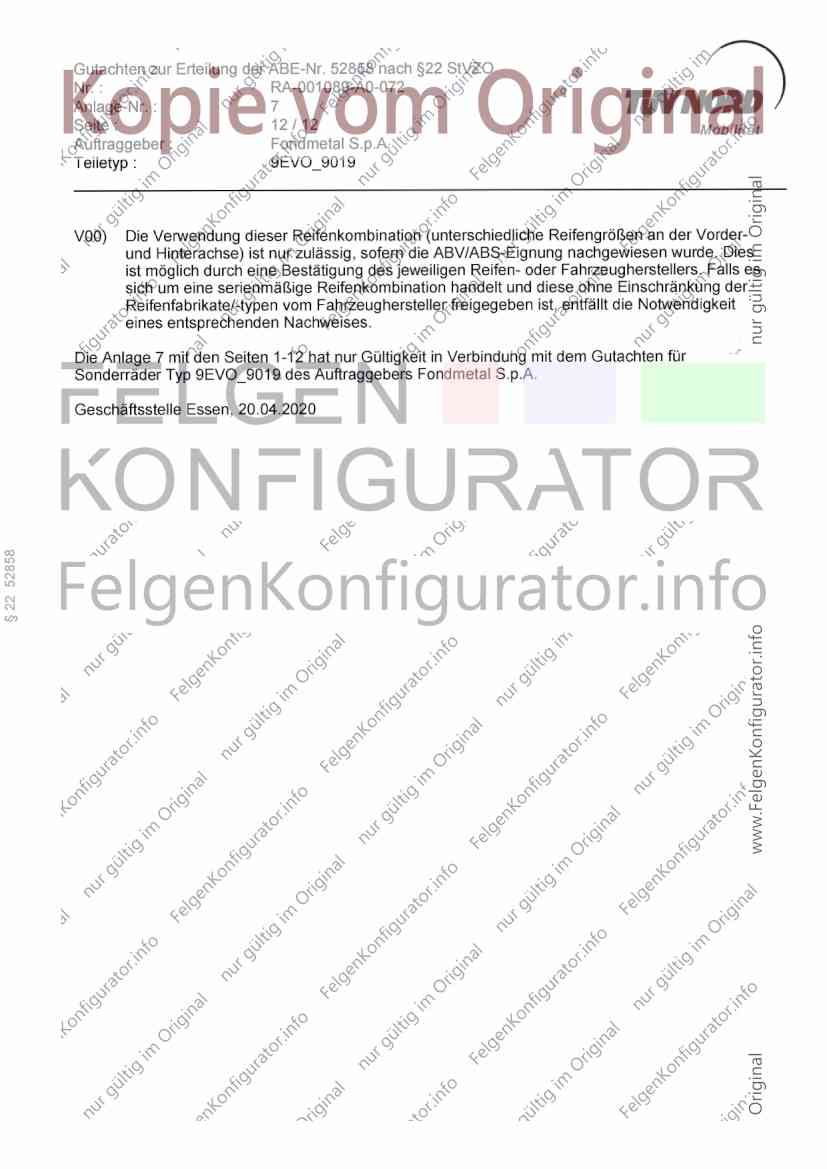

Seite : 12/12 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 7 mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_9019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 20.04.2020
