Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

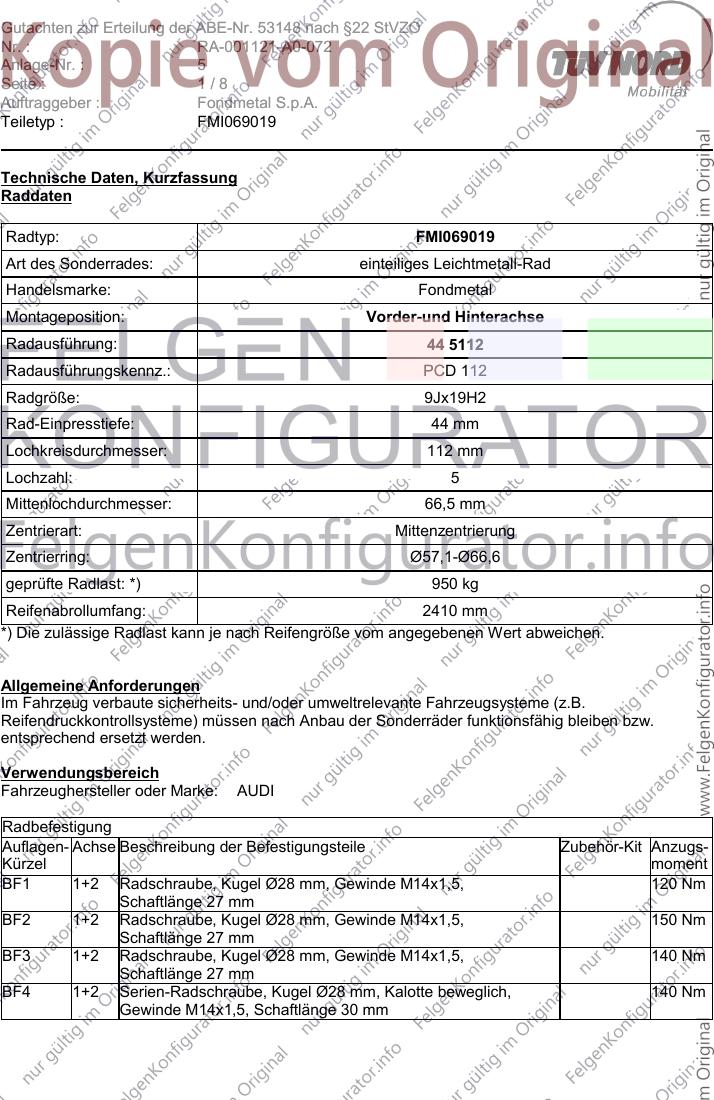

Seite : 1/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
Technische Daten, Kurzfassung
Raddaten
Radtyp: FMI069019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 44 5112
Radausführungskennz.: PCD 112
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 44 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,5 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø57,1-Ø66,6
geprüfte Radlast: *) 950 kg
Reifenabrollumfang: 2410 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: AUDI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 120 Nm
Schaftlänge 27 mm
BF2 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 150 Nm
Schaftlänge 27 mm
BF3 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 140 Nm
Schaftlänge 27 mm
BF4 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 140 Nm
Gewinde M14x1,5, Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

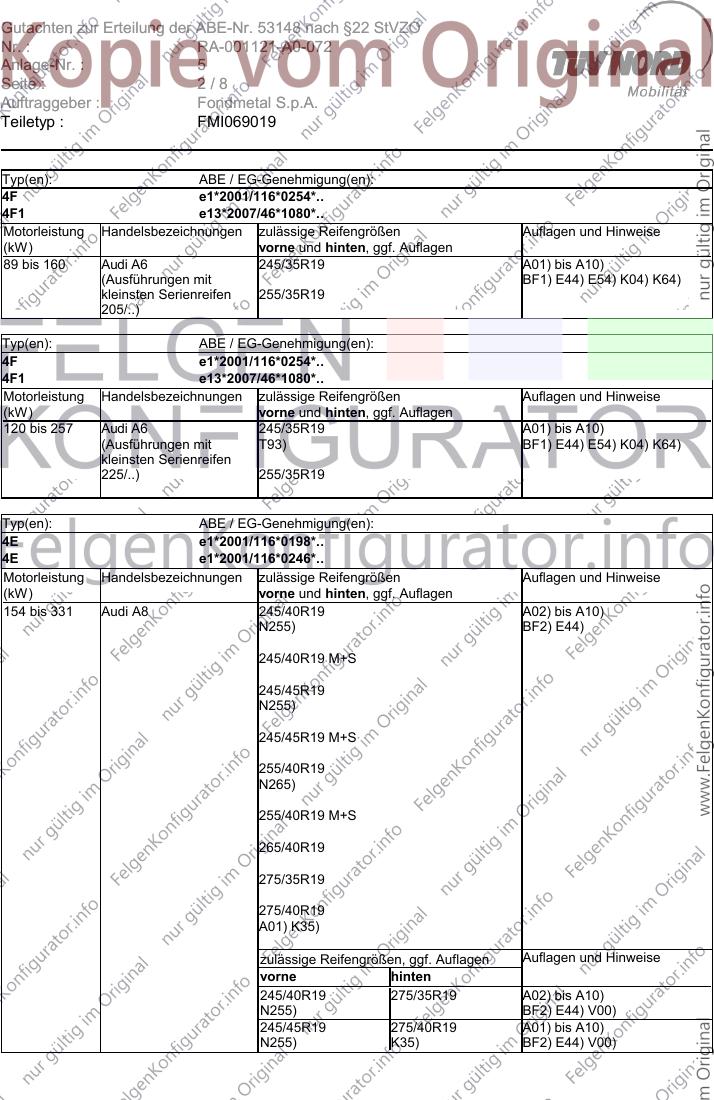

Seite : 2/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 245/35R19 A01) bis A10)
(Ausführungen mit BF1) E44) E54) K04) K64)
kleinsten Serienreifen 255/35R19
205/..)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 245/35R19 A01) bis A10)
(Ausführungen mit T93) BF1) E44) E54) K04) K64)
kleinsten Serienreifen
225/..) 255/35R19
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 245/40R19 A02) bis A10)
N255) BF2) E44)
245/40R19 M+S
245/45R19
N255)
245/45R19 M+S
255/40R19
N265)
255/40R19 M+S
265/40R19
275/35R19
275/40R19
A01) K35)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A02) bis A10)
N255) BF2) E44) V00)
245/45R19 275/40R19 A01) bis A10)
N255) K35) BF2) E44) V00)
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

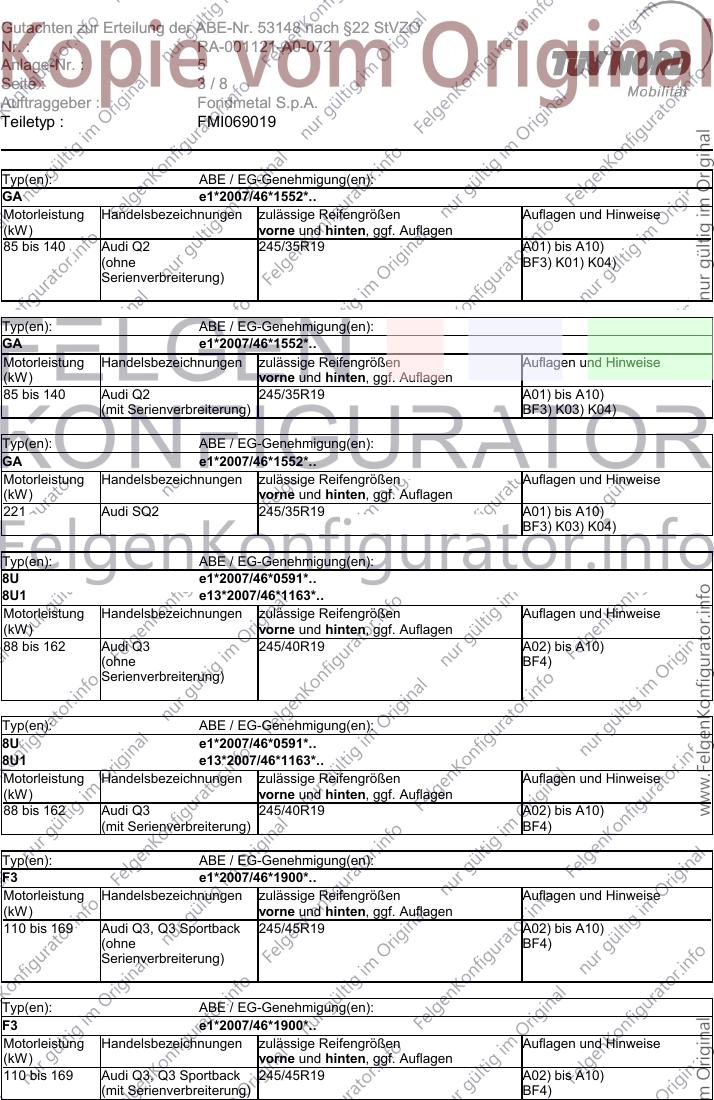

Seite : 3/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 245/35R19 A01) bis A10)
(ohne BF3) K01) K04)
Serienverbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 245/35R19 A01) bis A10)
(mit Serienverbreiterung) BF3) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 Audi SQ2 245/35R19 A01) bis A10)
BF3) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 245/40R19 A02) bis A10)
(ohne BF4)
Serienverbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 245/40R19 A02) bis A10)
(mit Serienverbreiterung) BF4)
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3, Q3 Sportback 245/45R19 A02) bis A10)
(ohne BF4)
Serienverbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3, Q3 Sportback 245/45R19 A02) bis A10)
(mit Serienverbreiterung) BF4)
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

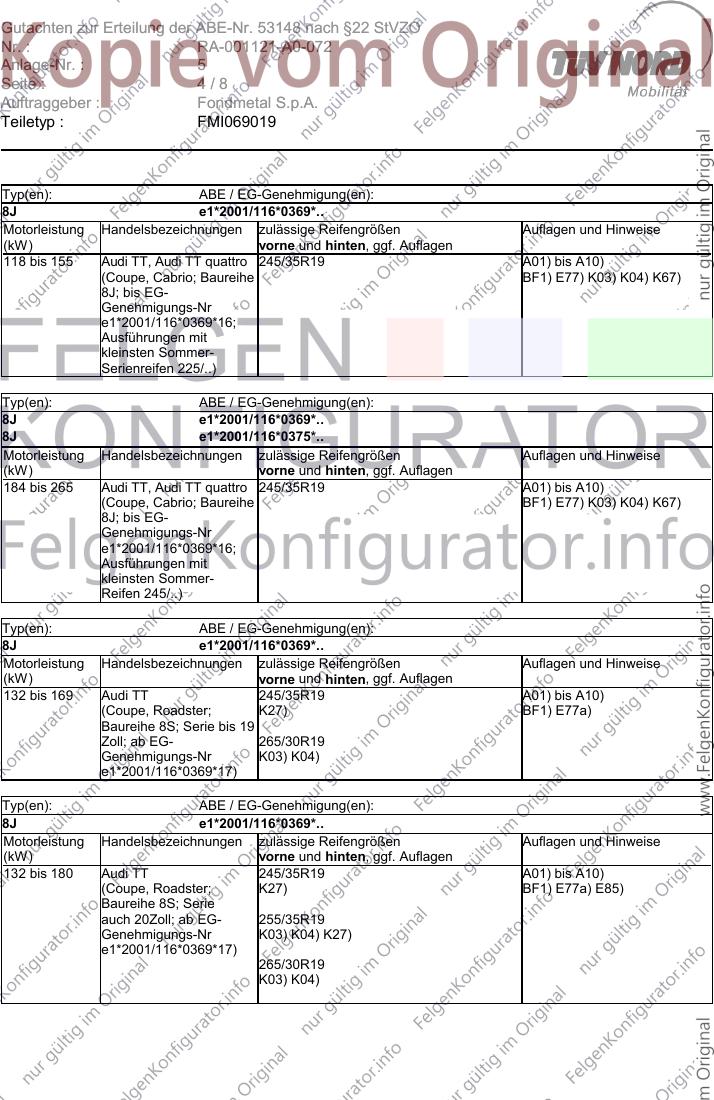

Seite : 4/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 245/35R19 A01) bis A10)
(Coupe, Cabrio; Baureihe BF1) E77) K03) K04) K67)
8J; bis EG-
Genehmigungs-Nr
e1*2001/116*0369*16;
Ausführungen mit
kleinsten Sommer-
Serienreifen 225/..)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 265 Audi TT, Audi TT quattro 245/35R19 A01) bis A10)
(Coupe, Cabrio; Baureihe BF1) E77) K03) K04) K67)
8J; bis EG-
Genehmigungs-Nr
e1*2001/116*0369*16;
Ausführungen mit
kleinsten Sommer-
Reifen 245/..)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 169 Audi TT 245/35R19 A01) bis A10)
(Coupe, Roadster; K27) BF1) E77a)
Baureihe 8S; Serie bis 19
Zoll; ab EG- 265/30R19
Genehmigungs-Nr K03) K04)
e1*2001/116*0369*17)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 180 Audi TT 245/35R19 A01) bis A10)
(Coupe, Roadster; K27) BF1) E77a) E85)
Baureihe 8S; Serie
auch 20Zoll; ab EG- 255/35R19
Genehmigungs-Nr K03) K04) K27)
e1*2001/116*0369*17)
265/30R19
K03) K04)
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

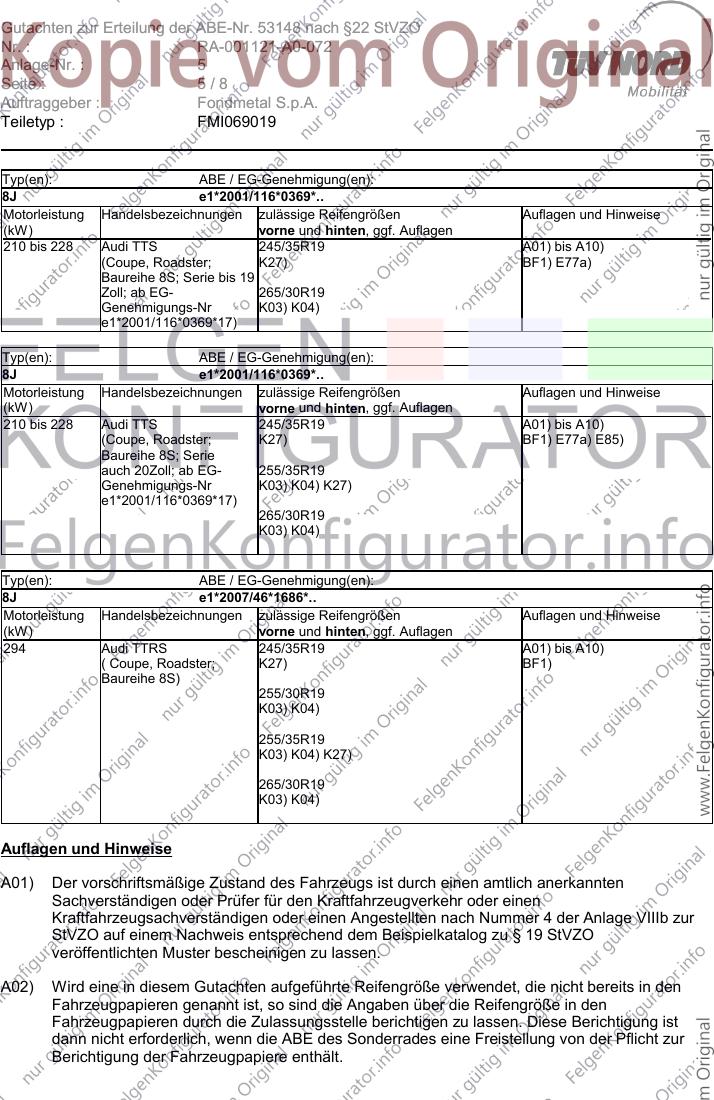

Seite : 5/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/35R19 A01) bis A10)
(Coupe, Roadster; K27) BF1) E77a)
Baureihe 8S; Serie bis 19
Zoll; ab EG- 265/30R19
Genehmigungs-Nr K03) K04)
e1*2001/116*0369*17)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/35R19 A01) bis A10)
(Coupe, Roadster; K27) BF1) E77a) E85)
Baureihe 8S; Serie
auch 20Zoll; ab EG- 255/35R19
Genehmigungs-Nr K03) K04) K27)
e1*2001/116*0369*17)
265/30R19
K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2007/46*1686*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
294 Audi TTRS 245/35R19 A01) bis A10)
( Coupe, Roadster; K27) BF1)
Baureihe 8S)
255/30R19
K03) K04)
255/35R19
K03) K04) K27)
265/30R19
K03) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

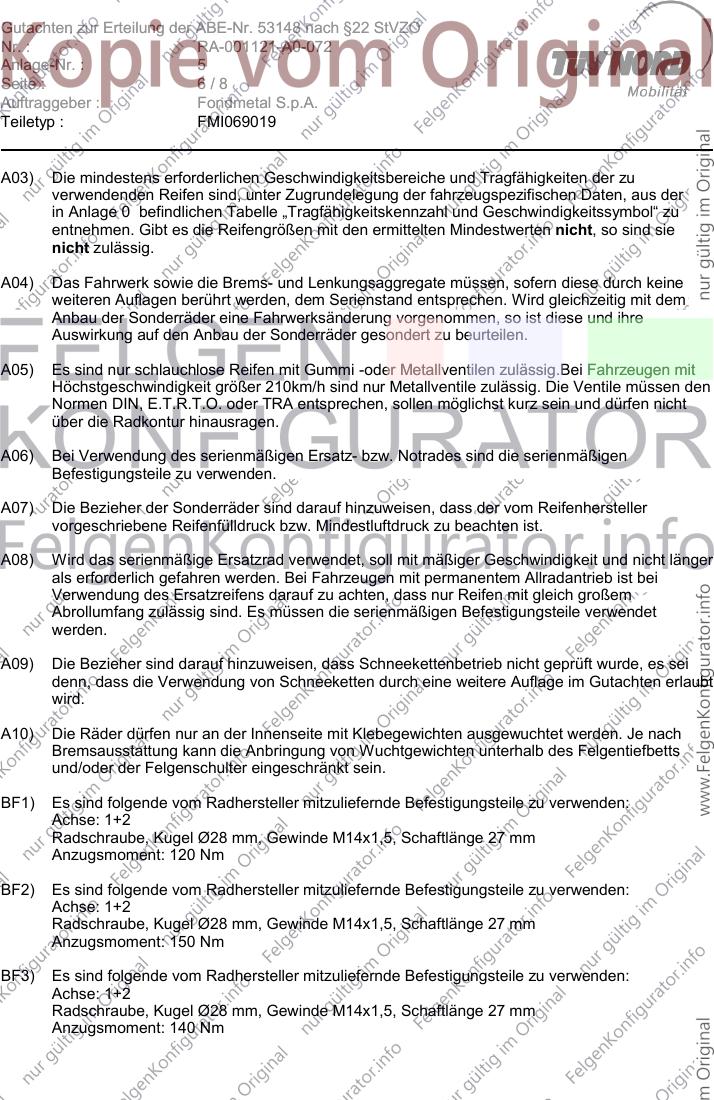

Seite : 6/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 27 mm
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 27 mm
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 27 mm
Anzugsmoment: 140 Nm
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5

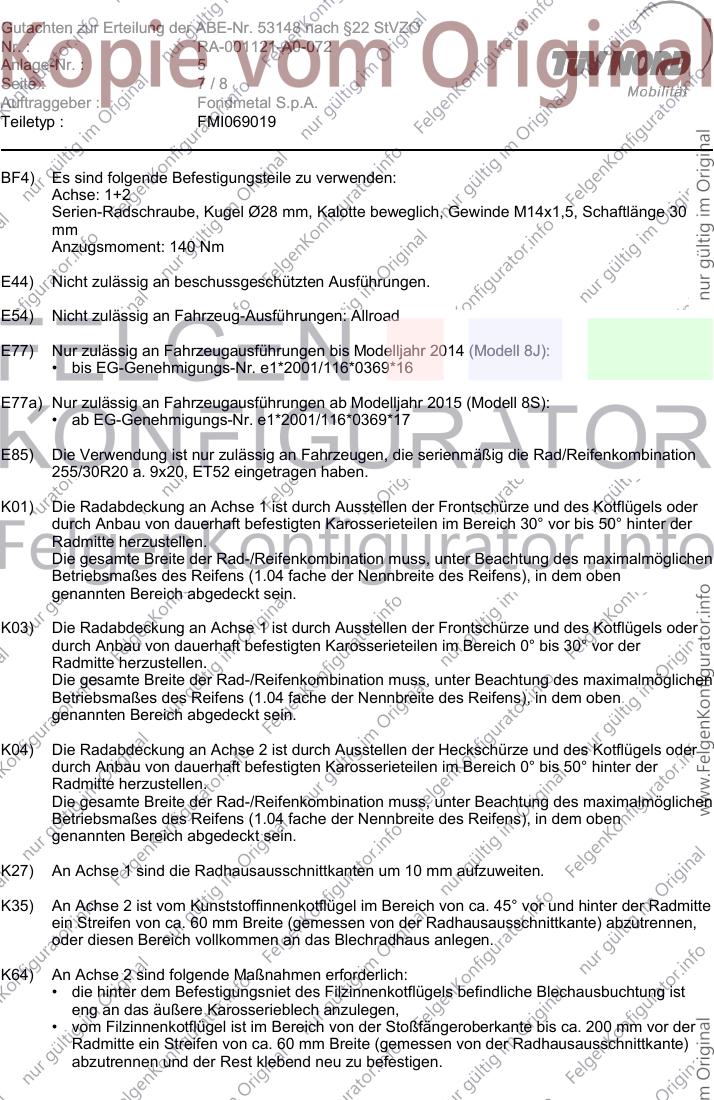

Seite : 7/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 30
mm
Anzugsmoment: 140 Nm
E44) Nicht zulässig an beschussgeschützten Ausführungen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E77) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014 (Modell 8J):
• bis EG-Genehmigungs-Nr. e1*2001/116*0369*16
E77a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015 (Modell 8S):
• ab EG-Genehmigungs-Nr. e1*2001/116*0369*17
E85) Die Verwendung ist nur zulässig an Fahrzeugen, die serienmäßig die Rad/Reifenkombination
255/30R20 a. 9x20, ET52 eingetragen haben.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der Radmitte
ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
• die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung ist
eng an das äußere Karosserieblech anzulegen,
• vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen und der Rest klebend neu zu befestigen.
Gutachten zur Erteilung der ABE-Nr. 53148 nach §22 StVZO
Nr. : RA-001121-A0-072
Anlage-Nr. : 5
Seite : 8/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI069019
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
• die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng an
das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
• der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante bis
ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 5 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ FMI069019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 31.07.2020
