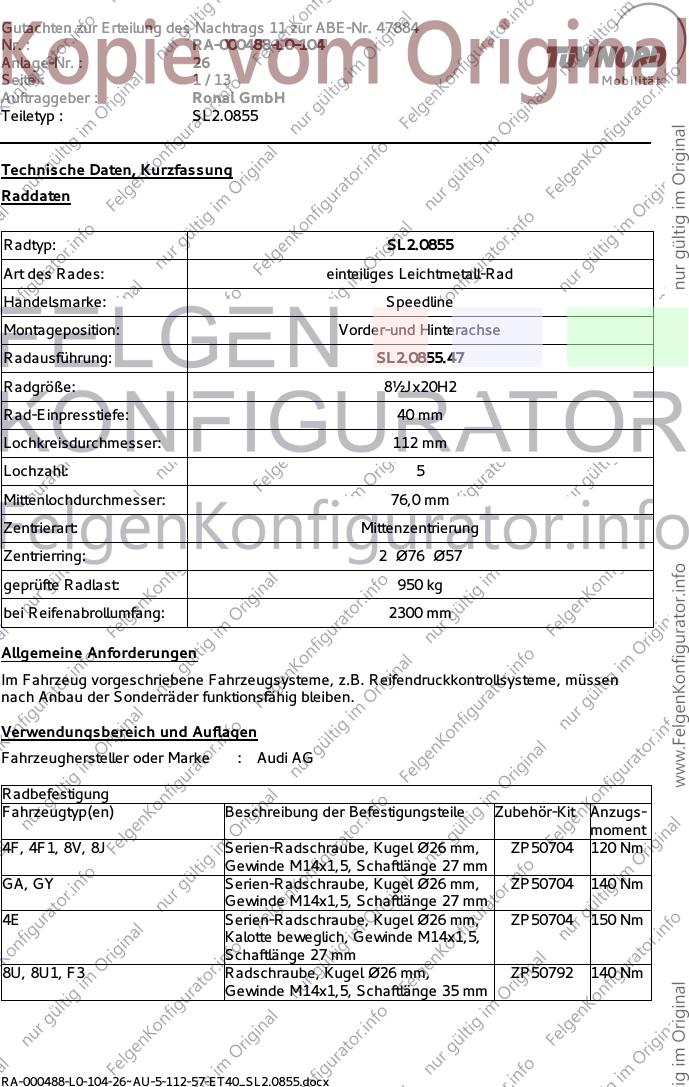

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.0855.47
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich und Auflagen
Fahrzeughersteller oder Marke : Audi AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4F, 4F1, 8V, 8J Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
GA, GY Serien-Radschraube, Kugel Ø26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
4E Serien-Radschraube, Kugel Ø26 mm, ZP50704 150 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm
8U, 8U1, F3 Radschraube, Kugel Ø26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26

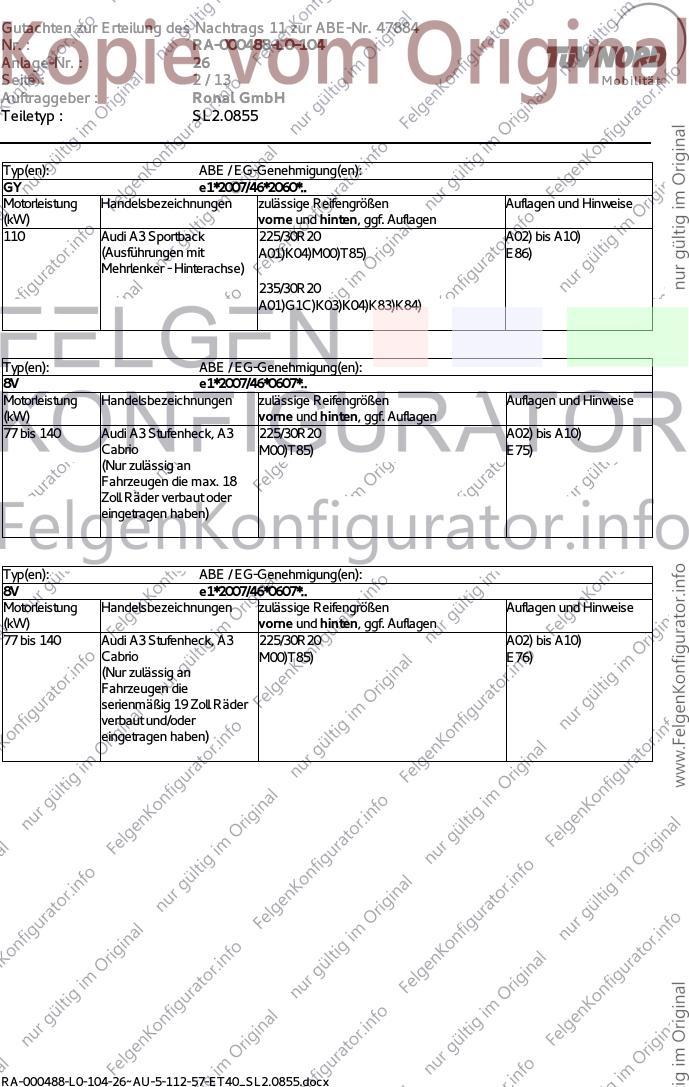

Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
GY e1*2007/46*2060*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Audi A3 Sportback 225/30R20 A02) bis A10)
(Ausführungen mit A01)K04)M00)T85) E86)
Mehrlenker - Hinterachse)
235/30R20
A01)G1C)K03)K04)K83)K84)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3 Stufenheck, A3 225/30R20 A02) bis A10)
Cabrio M00)T85) E75)
(Nur zulässig an
Fahrzeugen die max. 18
Zoll Räder verbaut oder
eingetragen haben)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3 Stufenheck, A3 225/30R20 A02) bis A10)
Cabrio M00)T85) E76)
(Nur zulässig an
Fahrzeugen die
serienmäßig 19 Zoll Räder
verbaut und/oder
eingetragen haben)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26

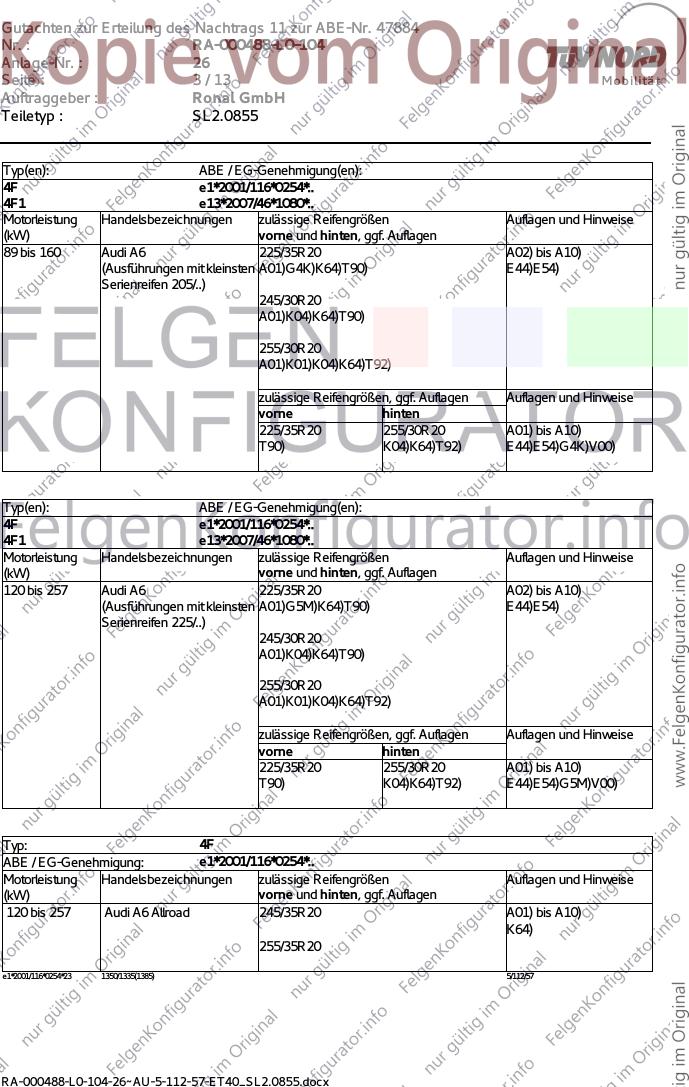

Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 225/35R20 A02) bis A10)
(Ausführungen mit kleinsten A01)G4K)K64)T90) E44)E54)
Serienreifen 205/..)
245/30R20
A01)K04)K64)T90)
255/30R20
A01)K01)K04)K64)T92)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
T90) K04)K64)T92) E44)E54)G4K)V00)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 225/35R20 A02) bis A10)
(Ausführungen mit kleinsten A01)G5M)K64)T90) E44)E54)
Serienreifen 225/..)
245/30R20
A01)K04)K64)T90)
255/30R20
A01)K01)K04)K64)T92)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
T90) K04)K64)T92) E44)E54)G5M)V00)
Typ: 4F
ABE / EG-Genehmigung: e1*2001/116*0254*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 Allroad 245/35R20 A01) bis A10)
K64)
255/35R20
e1*2001/116*0254*23 1350/1335(1385) 5/112/57
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26

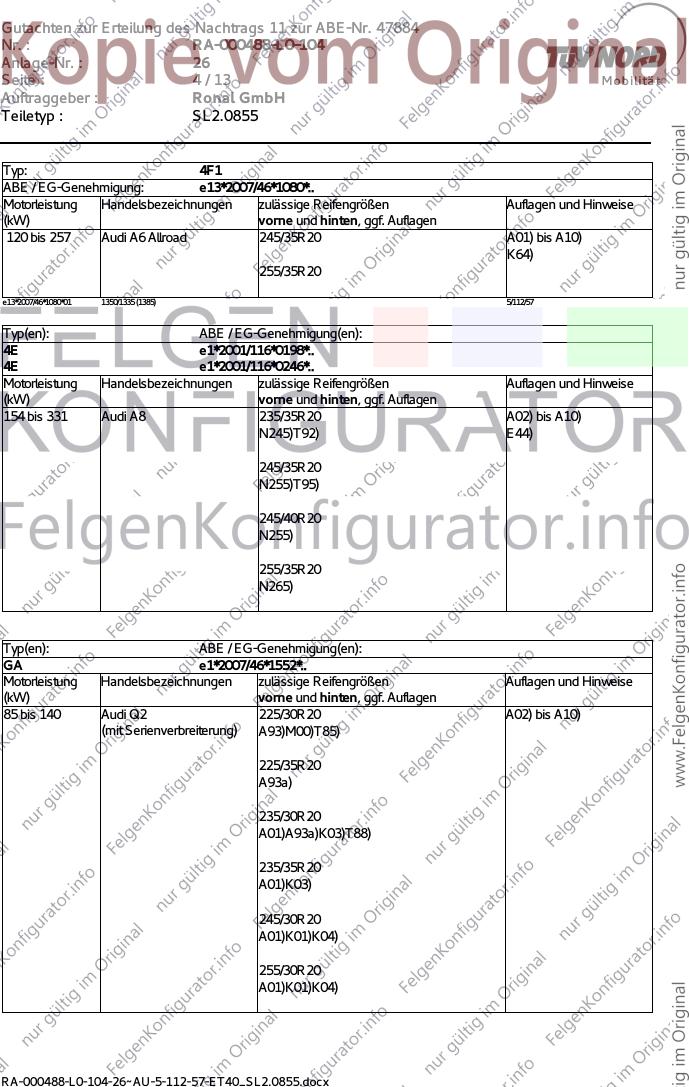

Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ: 4F1
ABE / EG-Genehmigung: e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 Allroad 245/35R20 A01) bis A10)
K64)
255/35R20
e13*2007/46*1080*01 1350/1335 (1385) 5/112/57
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/35R20 A02) bis A10)
N245)T92) E44)
245/35R20
N255)T95)
245/40R20
N255)
255/35R20
N265)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/30R20 A02) bis A10)
(mit Serienverbreiterung) A93)M00)T85)
225/35R20
A93a)
235/30R20
A01)A93a)K03)T88)
235/35R20
A01)K03)
245/30R20
A01)K01)K04)
255/30R20
A01)K01)K04)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/30R20 A02) bis A10)
(ohne Serienverbreiterung) A01)A93)K03)M00)T85)
225/35R20
A01)A93a)K03)
235/30R20
A01)A93a)K03)K04)T88)
235/35R20
A01)K03)K04)
245/30R20
A01)K01)K04)
255/30R20
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 Audi SQ2 225/35R20 M+S A02) bis A10)
A93a)
235/30R20
A01)A93a)K03)
235/35R20
A01)K03)
245/30R20
A01)K01)K04)
255/30R20
A01)K01)K04)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26

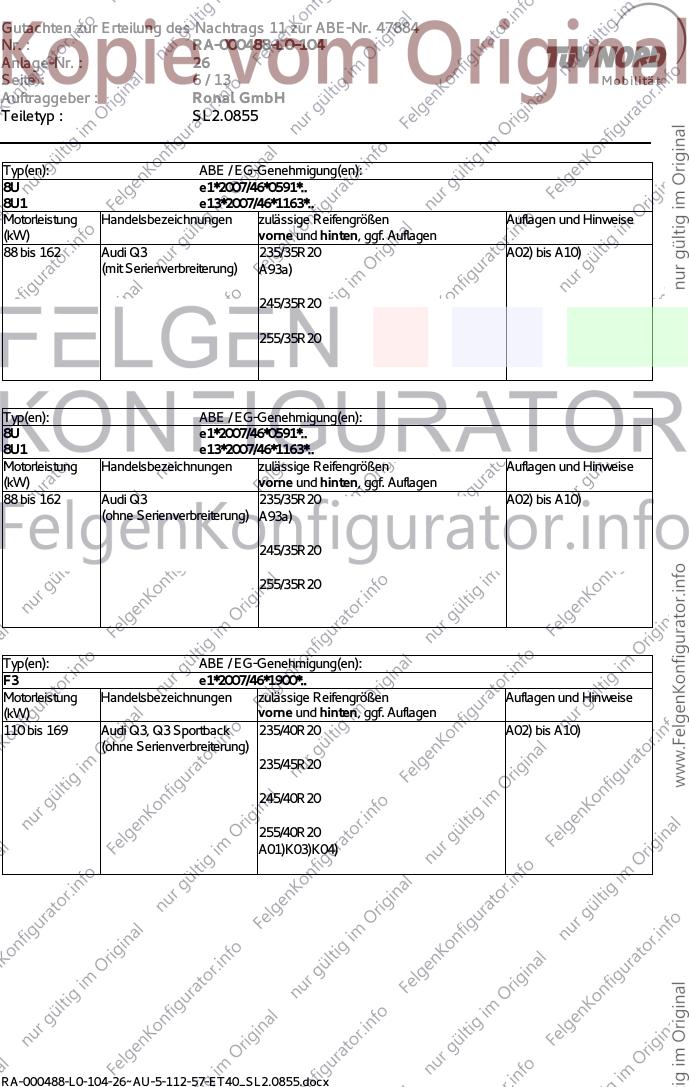

Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A02) bis A10)
(mit Serienverbreiterung) A93a)
245/35R20
255/35R20
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A02) bis A10)
(ohne Serienverbreiterung) A93a)
245/35R20
255/35R20
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3, Q3 Sportback 235/40R20 A02) bis A10)
(ohne Serienverbreiterung)
235/45R20
245/40R20
255/40R20
A01)K03)K04)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
F3 e1*2007/46*1900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Audi Q3, Q3 Sportback 235/40R20 A02) bis A10)
(mit Serienverbreiterung)
235/45R20
245/40R20
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/30R20 A02) bis A10)
(Coupe, Cabrio; Baureihe A01)A93)K67)K68)M00) E77)
8J; bis EG-Genehmigungs-
Nr e1*2001/116*0369*16; 235/30R20
Ausführungen mit kleinsten A01)K67)
Sommer-Serienreifen
225/..) 245/30R20
A01)K01)K04)K67)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 265 Audi TT, Audi TT quattro 245/30R20 A02) bis A10)
(Coupe, Cabrio; Baureihe A01)K01)K04)K67) E77)
8J; bis EG-Genehmigungs-
Nr e1*2001/116*0369*16;
Ausführungen mit kleinsten
Sommer-Reifen 245/..)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 169 Audi TT 225/30R20 A02) bis A10)
(Coupe, Roadster; Baureihe M00)T85) E77a)
8S; Serie bis 19 Zoll; ab EG-
Genehmigungs-Nr 235/30R20
e1*2001/116*0369*17)
245/30R20
A01)K27)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 180 Audi TT 225/30R20 A02) bis A10)
(Coupe, Roadster; Baureihe M00)T85) E77a)E85)
8S; Serie auch 20Zoll; ab
EG-Genehmigungs-Nr 235/30R20
e1*2001/116*0369*17)
245/30R20
A01)K27)
255/30R20
A01)K03)K04)K27)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/30R20 A02) bis A10)
(Coupe, Roadster; Baureihe A01)K27) E77a)
8S; Serie bis 19 Zoll; ab EG-
Genehmigungs-Nr
e1*2001/116*0369*17)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi TTS 245/30R20 A02) bis A10)
(Coupe, Roadster; Baureihe A01)K27) E77a)E85)
8S; Serie auch 20Zoll; ab
EG-Genehmigungs-Nr 255/30R20
e1*2001/116*0369*17) A01)K03)K04)K27)
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

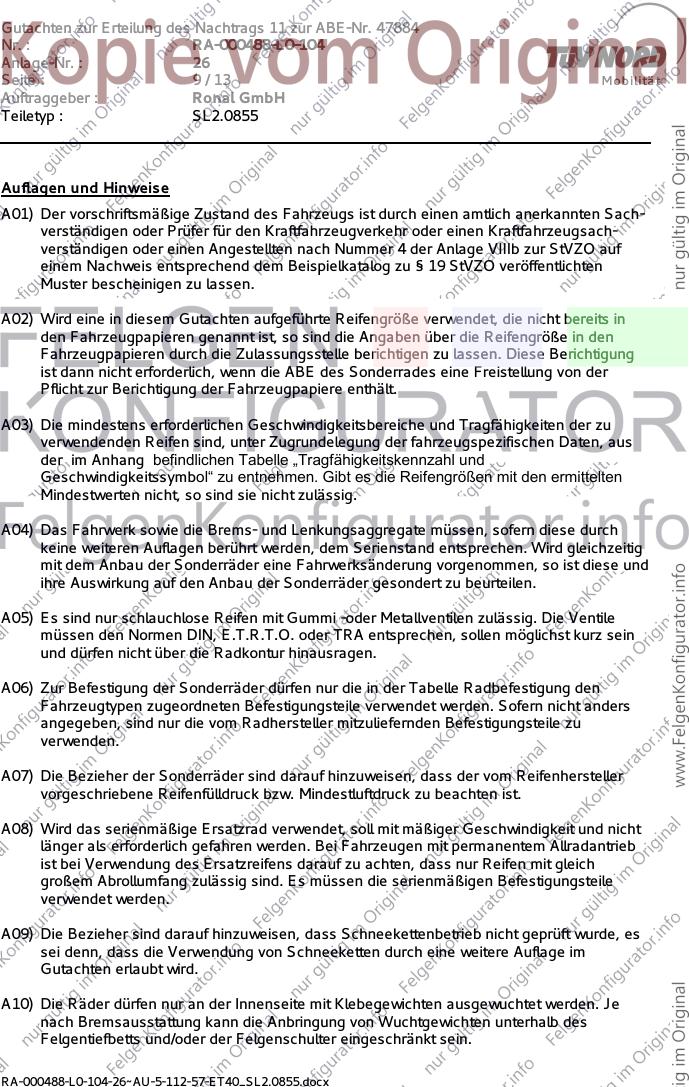

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E44) Nicht zulässig an beschussgeschützten Ausführungen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E75) Nur zulässig an Fahrzeugausführungen, die serienmäßig maximal bis 18-Zoll-Bereifung
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E76) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 (dann auf 8x19 ET49) ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E77) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014 (Modell 8J):
- bis EG-Genehmigungs-Nr. e1*2001/116*0369*16
E77a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015 (Modell 8S):
- ab EG-Genehmigungs-Nr. e1*2001/116*0369*17
E85) Die Verwendung ist nur zulässig an Fahrzeugen, die serienmäßig die
Rad/Reifenkombination 255/30R20 a. 9x20, ET52 eingetragen haben.
E86) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G1C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/35R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/35R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26

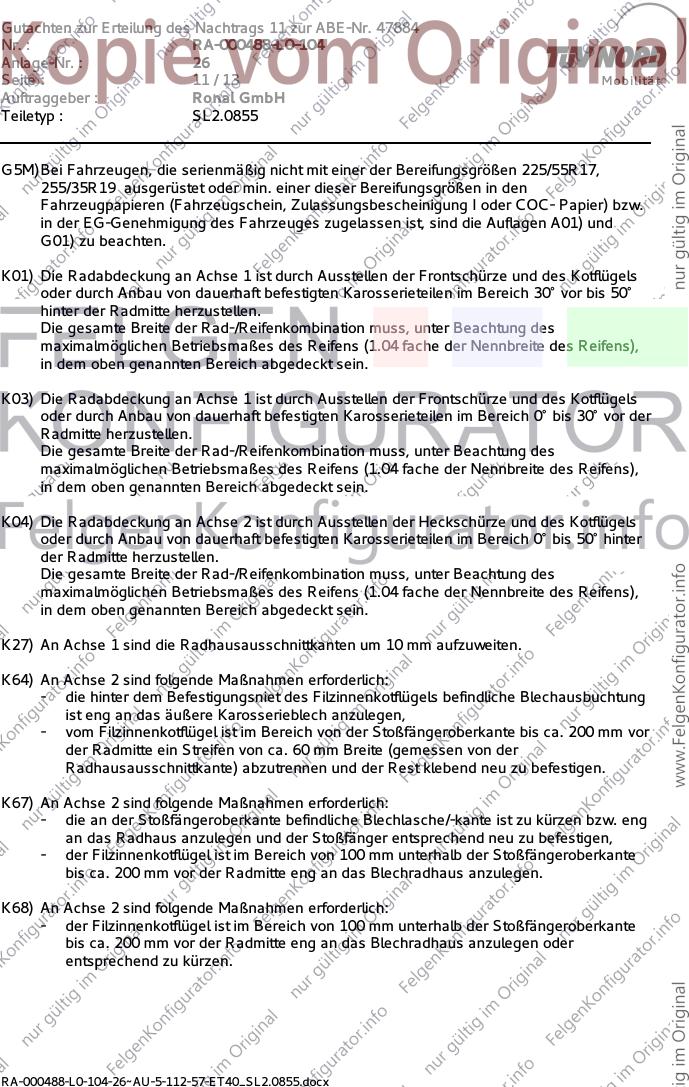

Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
G5M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
- die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng
an das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder
entsprechend zu kürzen.
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
K83) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Radhauskante ist im Bereich von Oberkante Stoßfänger bis 40° nach hinten
umzulegen und der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm
einzuformen und hinter die umgelegte Radhauskante zu klemmen.
K84) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Blechradhauskante ist von 30° vor bis 40° hinter der Radmitte komplett
aufzuweiten und der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus zu
verkleben.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 26
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 26 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.10.2020
RA-000488-L0-104-26~AU-5-112-57-ET40_SL2.0855.docx
