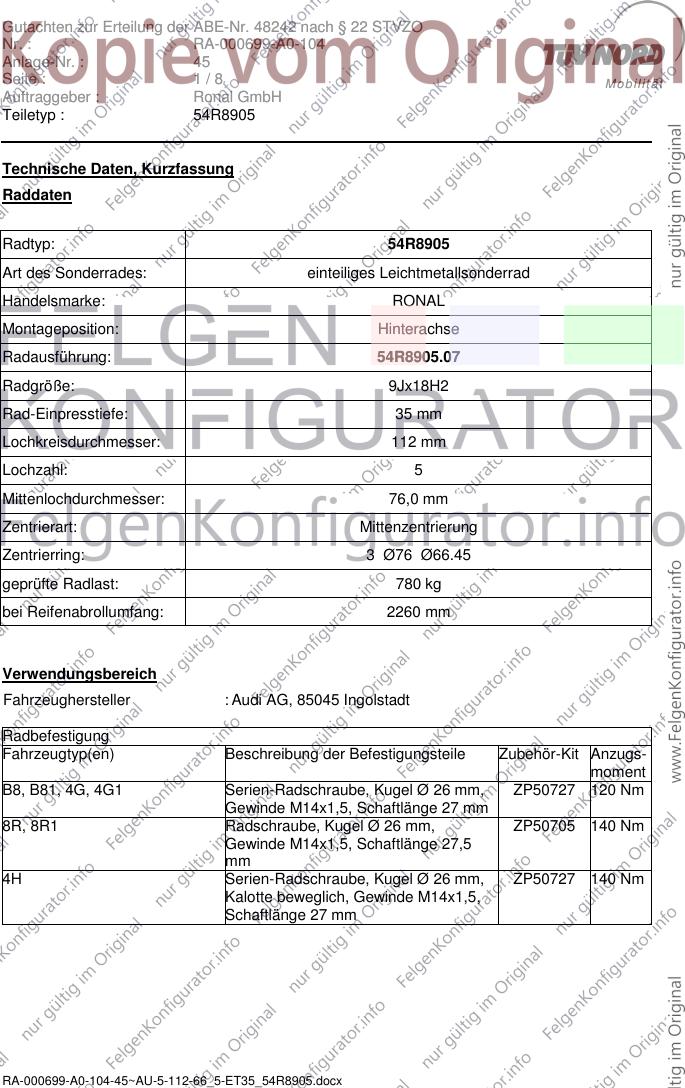

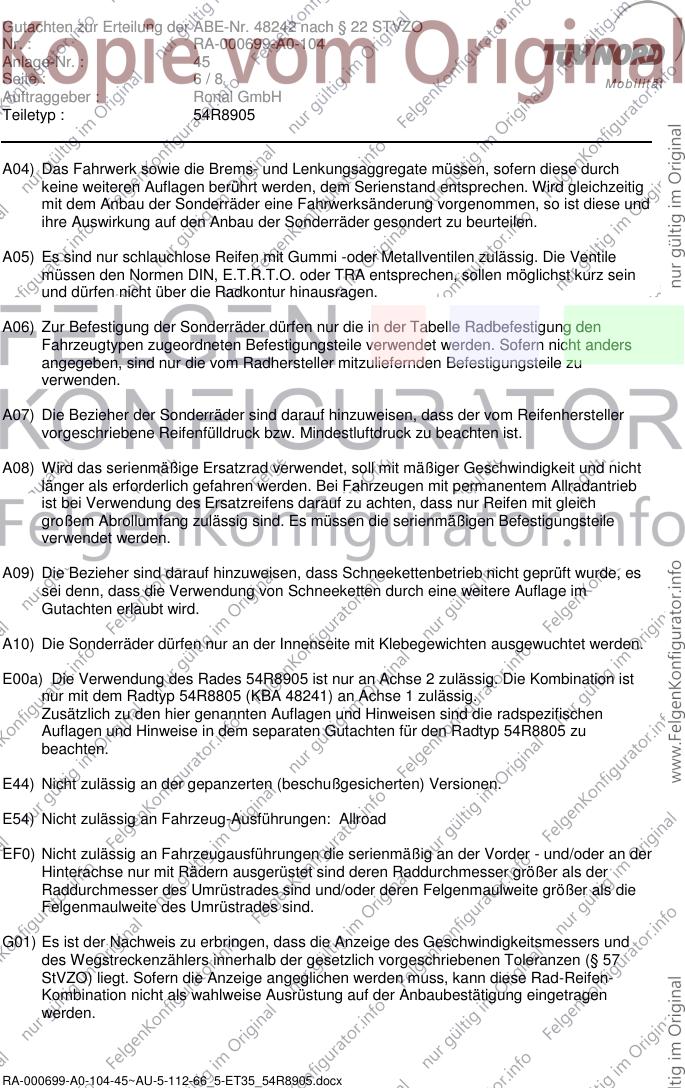

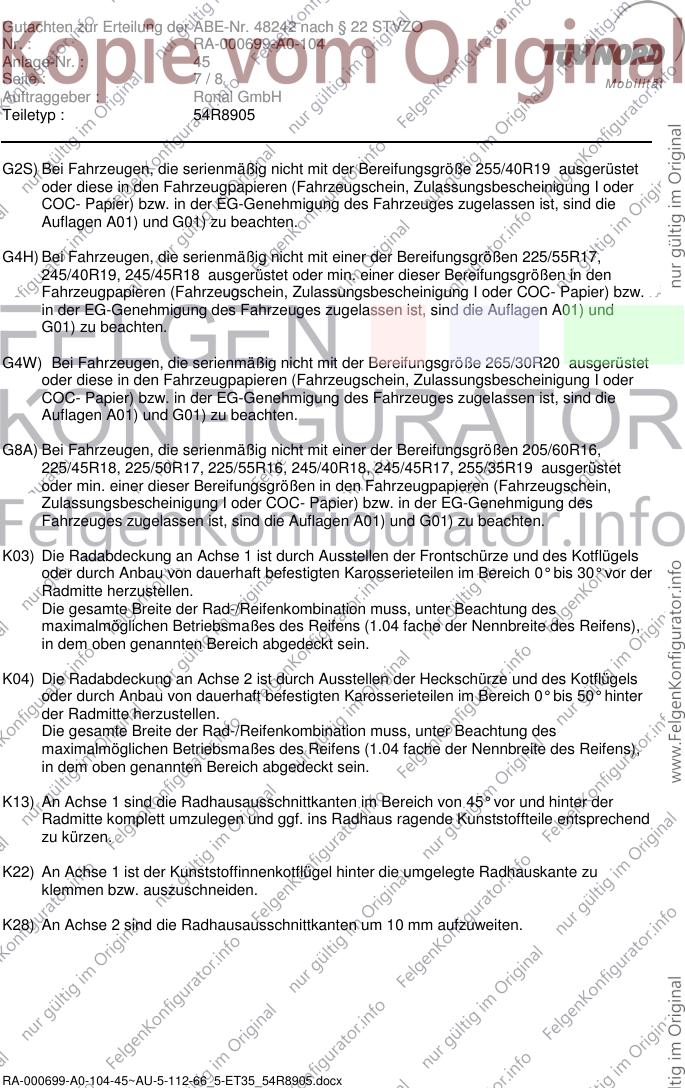

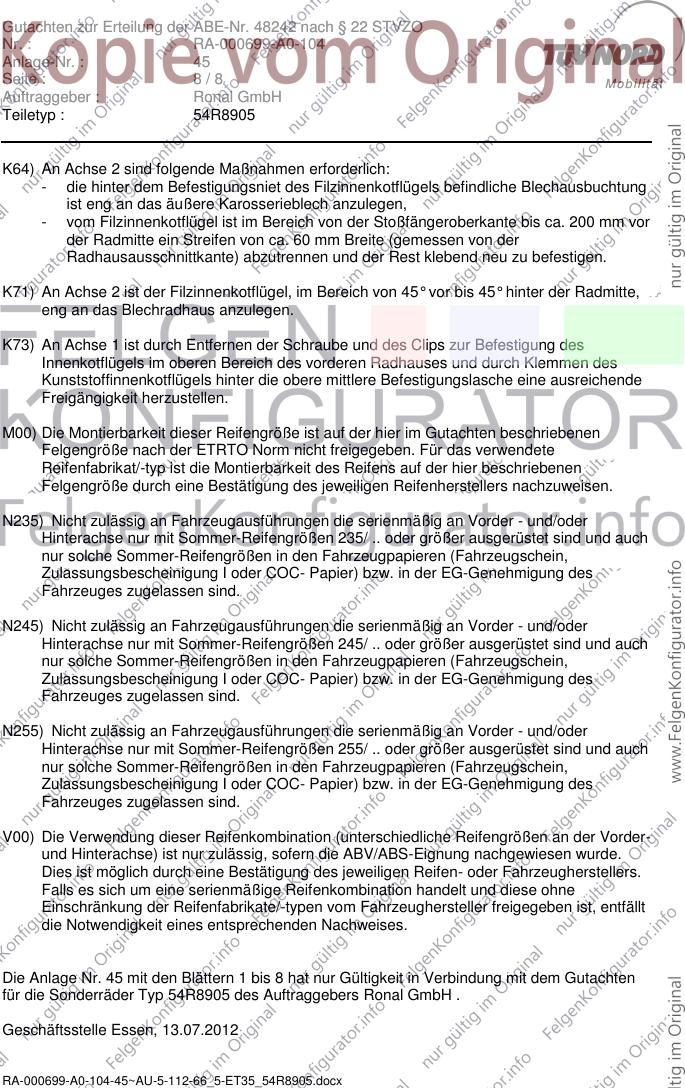

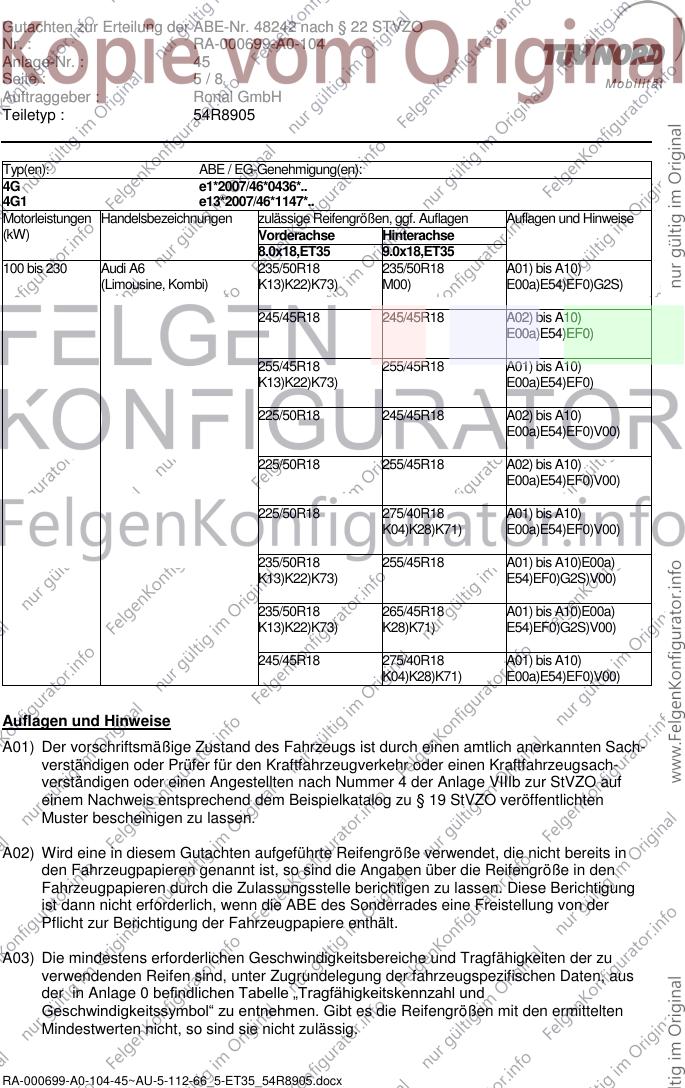

Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8905
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Montageposition: Hinterachse
Radausführung: 54R8905.07
Radgröße: 9Jx18H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 780 kg
bei Reifenabrollumfang: 2260 mm
Verwendungsbereich
Fahrzeughersteller : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Serien-Radschraube, Kugel Ø 26 mm, ZP50727 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
8R, 8R1 Radschraube, Kugel Ø 26 mm, ZP50705 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
4H Serien-Radschraube, Kugel Ø 26 mm, ZP50727 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
88 bis 199 Audi A4, A4 quattro 235/40R18 235/40R18 A01) bis A10)
(Limousine, Kombi, außer K04) E00a)G8A)
S4)
235/45R18 235/45R18 A01) bis A10)
K04)K64) E00a)G4H)
245/40R18 245/40R18 A01) bis A10)
K03) K04)K28)K64) E00a)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
200 bis 245 Audi A4, S4 245/40R18 245/40R18 A01) bis A10)
(Limousine, Kombi) K03) K04)K28)K64) E00a)
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
100 bis 245 Audi A5 235/40R18 235/40R18 A02) bis A10)
(5-türer, Coupe, Cabrio) E00a)N245)
235/45R18 235/45R18 A02) bis A10)
E00a)G4W)N245)
245/40R18 245/40R18 A02) bis A10)
E00a)
225/45R18 245/40R18 A02) bis A10)
N235) E00a)V00)
225/45R18 255/40R18 A02) bis A10)
N235) E00a)V00)
235/40R18 265/35R18 A02) bis A10)
N245) E00a)V00)
235/40R18 275/35R18 A02) bis A10)
N245) E00a)V00)
235/45R18 265/40R18 A02) bis A10)
N245) E00a)G4W)V00)
245/40R18 275/35R18 A02) bis A10)
E00a)V00)
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
100 bis 199 Audi Q5 235/60R18 235/60R18 A01) bis A10)
K04)M00) E00a)
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
4H e1*2007/46*0284*..
4H e1*2007/46*0398*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
150 bis 309 Audi A8, A8L 245/50R18 245/50R18 A02) bis A10)
M00) E00a)E44)EF0)N255)
255/50R18 255/50R18 A02) bis A10)
E00a)E44)EF0)
235/55R18 255/50R18 A02) bis A10)
N245) E00a)E44)EF0)V00)
235/55R18 285/45R18 A01) bis A10)
N245) K04) E00a)E44)EF0)V00)
245/50R18 275/45R18 A02) bis A10)
N255) E00a)E44)EF0)V00)
255/50R18 285/45R18 A01) bis A10)
K04) E00a)E44)EF0)V00)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G e1*2007/46*0544*..
4G1 e13*2007/46*1147*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
150 bis 230 Audi A7 235/50R18 235/50R18 A02) bis A10)
M00) E00a)EF0)
245/45R18 245/45R18 A02) bis A10)
E00a)EF0)
255/45R18 255/45R18 A02) bis A10)
E00a)EF0)
235/50R18 255/45R18 A02) bis A10)
E00a)EF0)V00)
235/50R18 265/45R18 A02) bis A10)
E00a)EF0)V00)
245/45R18 275/40R18 A02) bis A10)
E00a)EF0)V00)
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x18,ET35 9.0x18,ET35
100 bis 230 Audi A6 235/50R18 235/50R18 A01) bis A10)
(Limousine, Kombi) K13)K22)K73) M00) E00a)E54)EF0)G2S)
245/45R18 245/45R18 A02) bis A10)
E00a)E54)EF0)
255/45R18 255/45R18 A01) bis A10)
K13)K22)K73) E00a)E54)EF0)
225/50R18 245/45R18 A02) bis A10)
E00a)E54)EF0)V00)
225/50R18 255/45R18 A02) bis A10)
E00a)E54)EF0)V00)
225/50R18 275/40R18 A01) bis A10)
K04)K28)K71) E00a)E54)EF0)V00)
235/50R18 255/45R18 A01) bis A10)E00a)
K13)K22)K73) E54)EF0)G2S)V00)
235/50R18 265/45R18 A01) bis A10)E00a)
K13)K22)K73) K28)K71) E54)EF0)G2S)V00)
245/45R18 275/40R18 A01) bis A10)
K04)K28)K71) E00a)E54)EF0)V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E00a) Die Verwendung des Rades 54R8905 ist nur an Achse 2 zulässig. Die Kombination ist
nur mit dem Radtyp 54R8805 (KBA 48241) an Achse 1 zulässig.
Zusätzlich zu den hier genannten Auflagen und Hinweisen sind die radspezifischen
Auflagen und Hinweise in dem separaten Gutachten für den Radtyp 54R8805 zu
beachten.
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
G2S) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/40R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/40R19, 245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G4W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 265/30R20 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8A) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17, 225/55R16, 245/40R18, 245/45R17, 255/35R19 ausgerüstet
oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
Gutachten zur Erteilung der ABE-Nr. 48242 nach § 22 STVZO
Nr. : RA-000699-A0-104
Anlage-Nr. : 45
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 45 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R8905 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.07.2012
RA-000699-A0-104-45~AU-5-112-66_5-ET35_54R8905.docx
