Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 41R6755
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 41R6755.07
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Serien-Radschraube, Kugel Ø26 mm, ZP50727 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

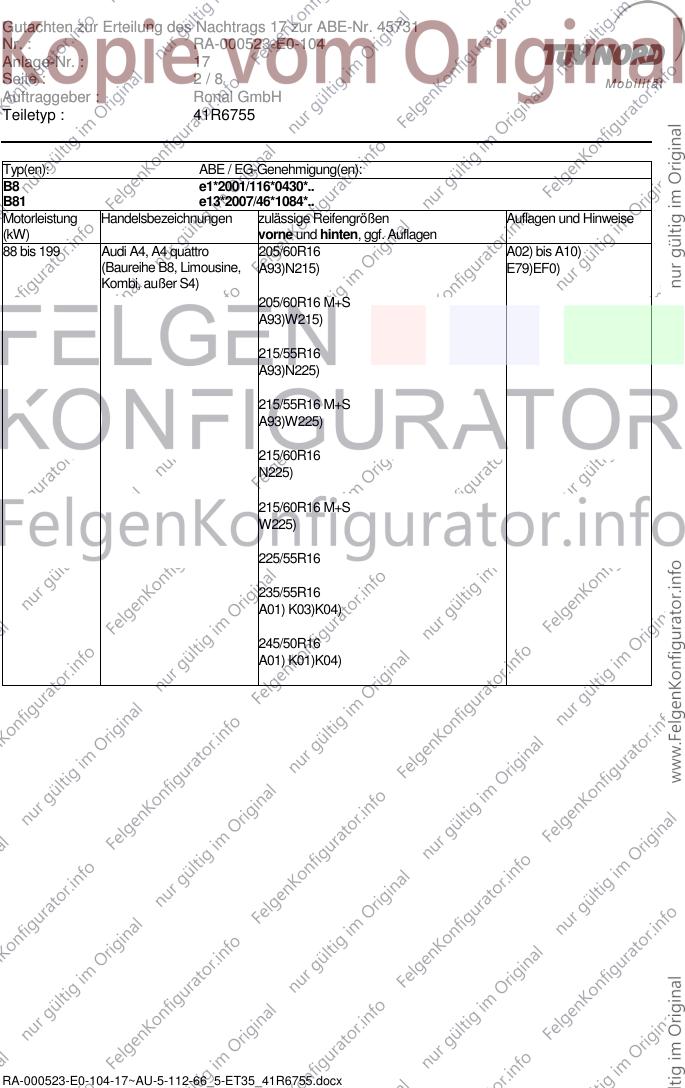

Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, A4 quattro 205/60R16 A02) bis A10)
(Baureihe B8, Limousine, A93)N215) E79)EF0)
Kombi, außer S4)
205/60R16 M+S
A93)W215)
215/55R16
A93)N225)
215/55R16 M+S
A93)W225)
215/60R16
N225)
215/60R16 M+S
W225)
225/55R16
235/55R16
A01) K03)K04)
245/50R16
A01) K01)K04)
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 140 Audi A4, A4 quattro 205/60R16 A02) bis A10)
(Baureihe B9, Limousine, E80)EF0)
Kombi) 215/55R16
A93a)
215/60R16
GD6)
225/55R16
235/50R16
235/55R16
GD6)
245/50R16
A01) K04)
255/50R16
A01) GD7)K03) K04) K25) K71) K76)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A01) bis A10)
K04) E80)EF0) V00)
235/55R16 255/50R16 A01) bis A10)
K04)K71) E80)EF0) GD6) V00)
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 150 Audi A6 225/60R16 A02) bis A10)
(Limousine, Kombi) A93a) E54)EF0)
225/65R16
A01) G01)
235/55R16
A93a)
235/60R16
245/55R16
A93a)
245/60R16
A01) G01)K13) K22) K73)
255/55R16
A01) K13)K22) K73)
265/50R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014, Baureihe B8.
E80) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015, Baureihe B9.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GD6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GD7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 245/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

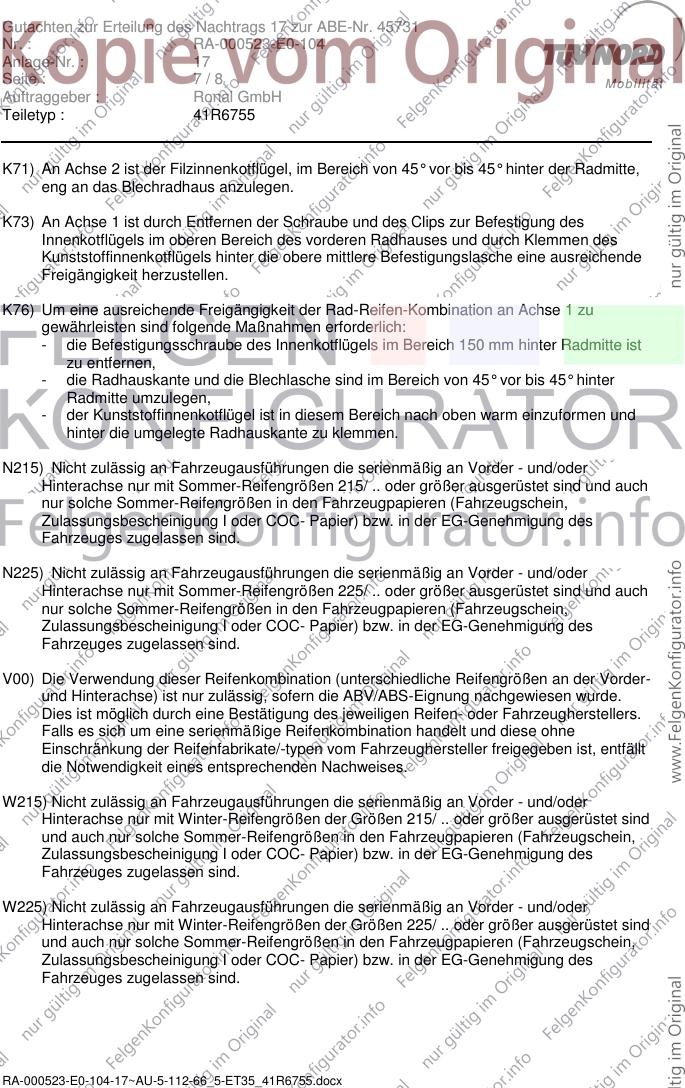

K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
K76) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube des Innenkotflügels im Bereich 150 mm hinter Radmitte ist
zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 45° vor bis 45° hinter
Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm einzuformen und
hinter die umgelegte Radhauskante zu klemmen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 45731
Nr. : RA-000523-E0-104
Anlage-Nr. : 17
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Die Anlage Nr. 17 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 41R6755 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.04.2016
RA-000523-E0-104-17~AU-5-112-66_5-ET35_41R6755.docx
