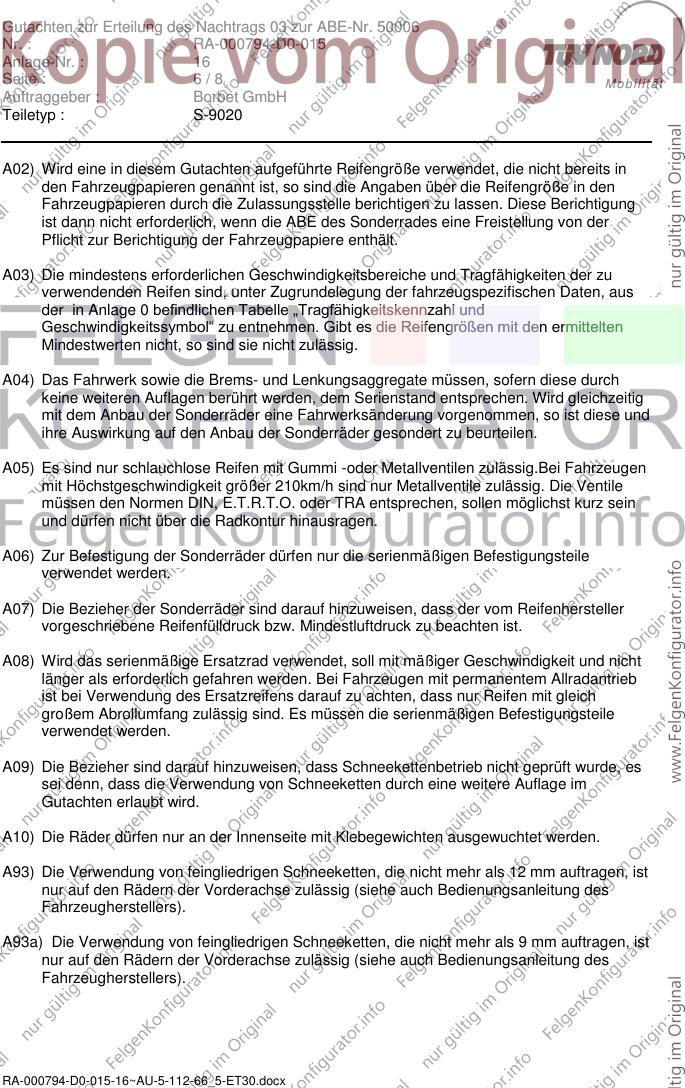

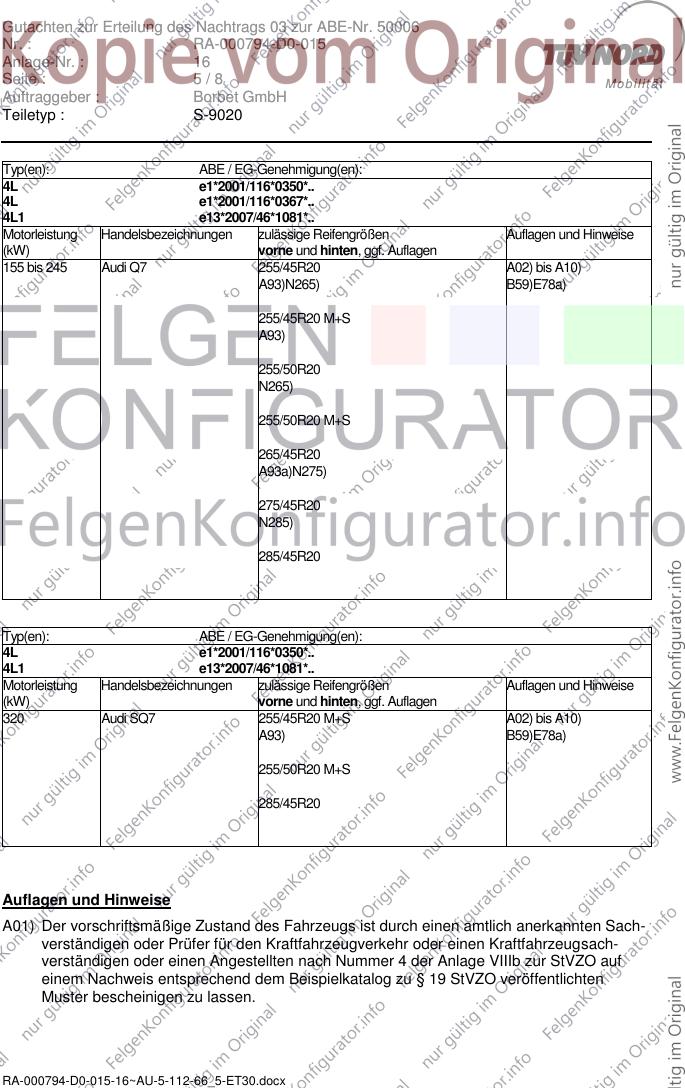

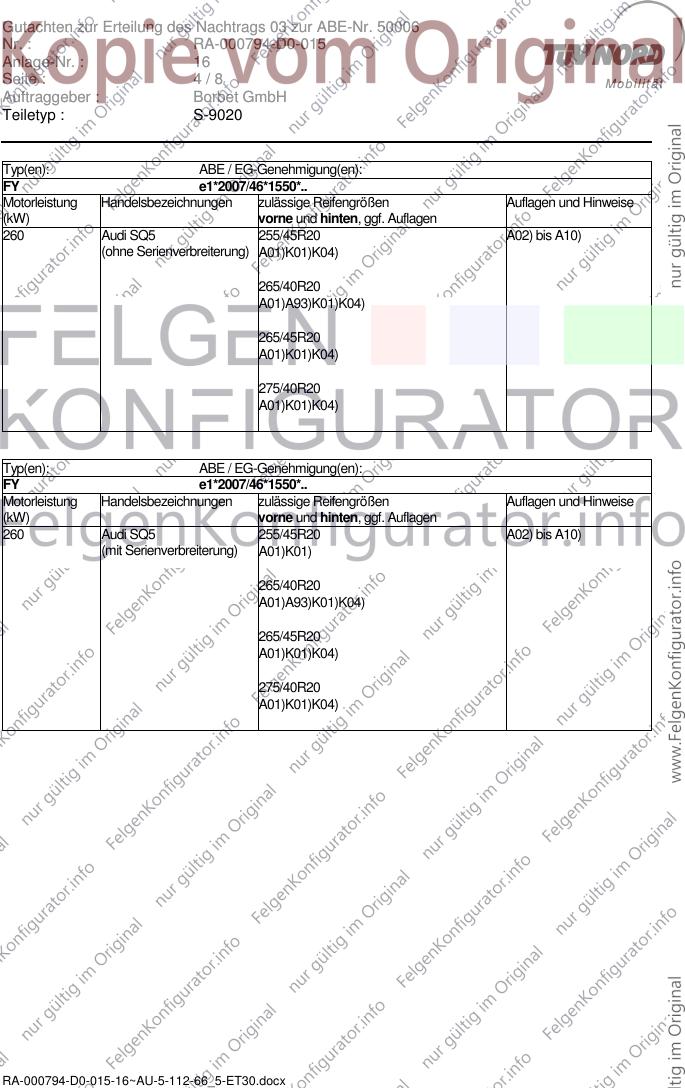

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: S-9020
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK 112
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2270 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
8R, 8R1 Serien-Radschraube, - 140 Nm
Kugelbund Ø28 mm,
Gewinde M14x1,5, Schaftlänge 30 mm
FY Serien-Radschraube, - 140 Nm
Radschraube, Kugelbund Ø28 mm,
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 30 mm
4L, 4L1 Serien-Radschraube, - 180 Nm
Kugelbund Ø28 mm,
Gewinde M14x1,5, Schaftlänge 30 mm
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A02) bis A10)
(ohne Serienverbreiterung) A01)A94)K03) EF0)
245/45R20
A01)A94)K03)K04)
255/45R20
A01)A94)K01)K04)
265/40R20
A01)A94)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A02) bis A10)
(mit Serienverbreiterung) A94) EF0)
245/45R20
A94)
255/45R20
A94)
265/40R20
A94)
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
230 bis 260 Audi Q5, SQ5, SQ5 TDI 235/45R20 M+S A02) bis A10)
(mit Serienverbreiterung) A94)
245/45R20 M+S
A94)
255/45R20
A94)
265/40R20
A94)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 Audi Q5 235/45R20 A02) bis A10)
(ohne Serienverbreiterung) A01)A93)K03)K04)
245/45R20
A01)A93a)K01)K04)
255/45R20
A01)K01)K04)
265/40R20
A01)A93)K01)K04)
265/45R20
A01)K01)K04)
275/40R20
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 265/40R20 A01) bis A10)
A93)K03) K04) V00)
245/45R20 275/40R20 A01) bis A10)
A93a)K01) K04) V00)
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi SQ5 255/45R20 A02) bis A10)
(ohne Serienverbreiterung) A01)K01)K04)
265/40R20
A01)A93)K01)K04)
265/45R20
A01)K01)K04)
275/40R20
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi SQ5 255/45R20 A02) bis A10)
(mit Serienverbreiterung) A01)K01)
265/40R20
A01)A93)K01)K04)
265/45R20
A01)K01)K04)
275/40R20
A01)K01)K04)
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L e1*2001/116*0367*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 245 Audi Q7 255/45R20 A02) bis A10)
A93)N265) B59)E78a)
255/45R20 M+S
A93)
255/50R20
N265)
255/50R20 M+S
265/45R20
A93a)N275)
275/45R20
N285)
285/45R20
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Audi SQ7 255/45R20 M+S A02) bis A10)
A93) B59)E78a)
255/50R20 M+S
285/45R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
- Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
E78a) Nur zulässig an Fahrzeugausführungen „Q7 (2. Generation, Modell 4M)":
-EG-Genehmigungs-Nr. e1*2001/116*0350* ab Nachtrag 20
-EG-Genehmigungs-Nr. e1*2001/116*0367* ab Nachtrag 5
-EG-Genehmigungs-Nr.e13*2007/46*1081* ab Nachtrag 6
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50006
Nr. : RA-000794-D0-015
Anlage-Nr. : 16
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 16 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ S-9020 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 04.12.2017
RA-000794-D0-015-16~AU-5-112-66_5-ET30.docx
