Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51168
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: IC8080
§ 22 51168
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51168
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51168
Die ABE-Nr. 51168 erstreckt sich auf die Räder 8 J x 18 H2, Typ IC8080, in den
Ausführungen wie im Gutachten Nr. 366-0419-16-MURD vom 13.01.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 23
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51168
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 13.01.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 03.02.2017
Im Auftrag

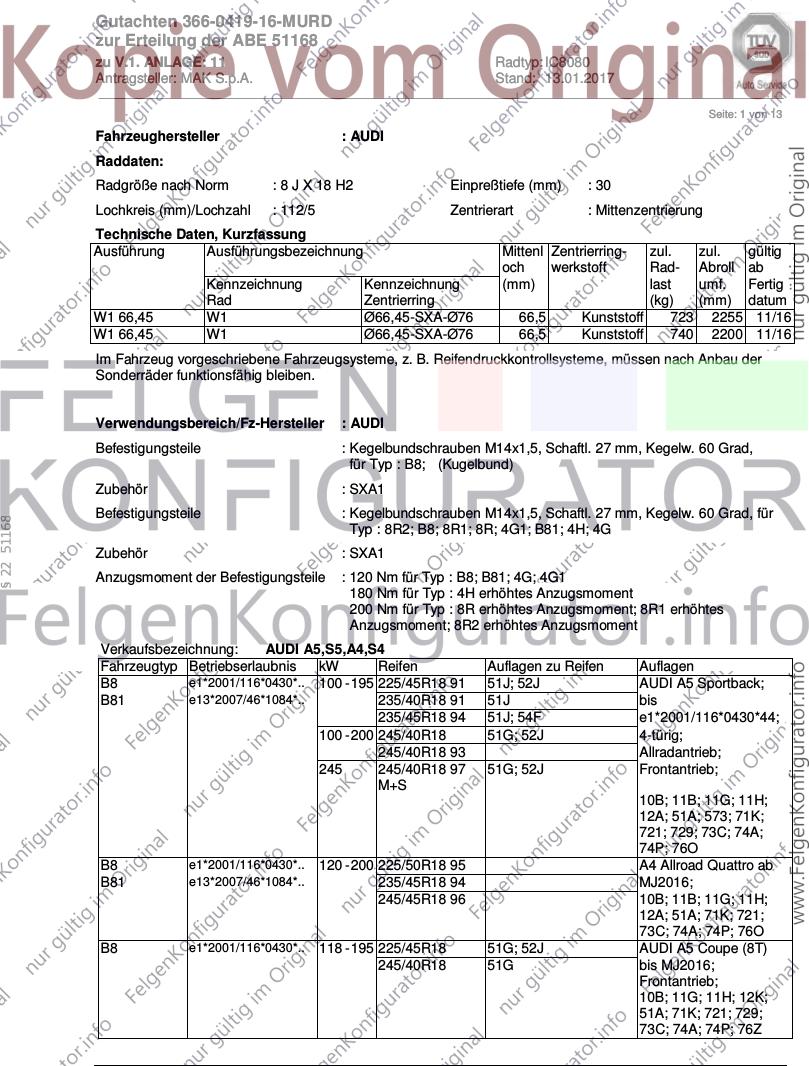

Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
W1 66,45 W1 Ø66,45-SXA-Ø76 66,5 Kunststoff 723 2255 11/16
W1 66,45 W1 Ø66,45-SXA-Ø76 66,5 Kunststoff 740 2200 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : B8; (Kugelbund)
Zubehör : SXA1
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad, für
§ 22 51168
Typ : 8R2; B8; 8R1; 8R; 4G1; B81; 4H; 4G
Zubehör : SXA1
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; 4G; 4G1
180 Nm für Typ : 4H erhöhtes Anzugsmoment
200 Nm für Typ : 8R erhöhtes Anzugsmoment; 8R1 erhöhtes
Anzugsmoment; 8R2 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 195 225/45R18 91 51J; 52J AUDI A5 Sportback;
B81 e13*2007/46*1084*.. 235/40R18 91 51J bis
235/45R18 94 51J; 54F e1*2001/116*0430*44;
100 - 200 245/40R18 51G; 52J 4-türig;
245/40R18 93 Allradantrieb;
245 245/40R18 97 51G; 52J Frontantrieb;
M+S
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 76O
B8 e1*2001/116*0430*.. 120 - 200 225/50R18 95 A4 Allroad Quattro ab
B81 e13*2007/46*1084*.. 235/45R18 94 MJ2016;
245/45R18 96 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 76O
B8 e1*2001/116*0430*.. 118 - 195 225/45R18 51G; 52J AUDI A5 Coupe (8T)
245/40R18 51G bis MJ2016;
Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 729;
73C; 74A; 74P; 76Z
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________

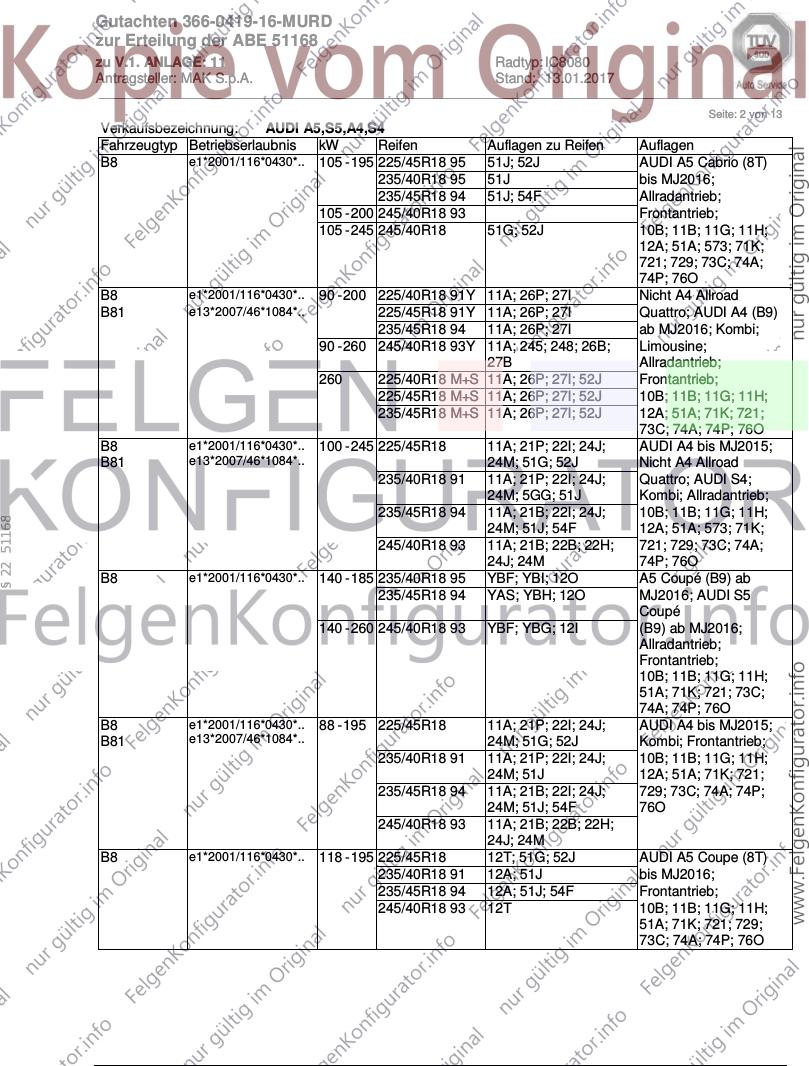

Seite: 2 von 13
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 105 - 195 225/45R18 95 51J; 52J AUDI A5 Cabrio (8T)
235/40R18 95 51J bis MJ2016;
235/45R18 94 51J; 54F Allradantrieb;
105 - 200 245/40R18 93 Frontantrieb;
105 - 245 245/40R18 51G; 52J 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 76O
B8 e1*2001/116*0430*.. 90 - 200 225/40R18 91Y 11A; 26P; 27I Nicht A4 Allroad
B81 e13*2007/46*1084*.. 225/45R18 91Y 11A; 26P; 27I Quattro; AUDI A4 (B9)
235/45R18 94 11A; 26P; 27I ab MJ2016; Kombi;
90 - 260 245/40R18 93Y 11A; 245; 248; 26B; Limousine;
27B Allradantrieb;
260 225/40R18 M+S 11A; 26P; 27I; 52J Frontantrieb;
225/45R18 M+S 11A; 26P; 27I; 52J 10B; 11B; 11G; 11H;
235/45R18 M+S 11A; 26P; 27I; 52J 12A; 51A; 71K; 721;
73C; 74A; 74P; 76O
B8 e1*2001/116*0430*.. 100 - 245 225/45R18 11A; 21P; 22I; 24J; AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 24M; 51G; 52J Nicht A4 Allroad
235/40R18 91 11A; 21P; 22I; 24J; Quattro; AUDI S4;
24M; 5GG; 51J Kombi; Allradantrieb;
235/45R18 94 11A; 21B; 22I; 24J; 10B; 11B; 11G; 11H;
§ 22 51168
24M; 51J; 54F 12A; 51A; 573; 71K;
245/40R18 93 11A; 21B; 22B; 22H; 721; 729; 73C; 74A;
24J; 24M 74P; 76O
B8 e1*2001/116*0430*.. 140 - 185 235/40R18 95 YBF; YBI; 12O A5 Coupé (B9) ab
235/45R18 94 YAS; YBH; 12O MJ2016; AUDI S5
Coupé
140 - 260 245/40R18 93 YBF; YBG; 12I (B9) ab MJ2016;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74P; 76O
B8 e1*2001/116*0430*.. 88 - 195 225/45R18 11A; 21P; 22I; 24J; AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 24M; 51G; 52J Kombi; Frontantrieb;
235/40R18 91 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M; 51J 12A; 51A; 71K; 721;
235/45R18 94 11A; 21B; 22I; 24J; 729; 73C; 74A; 74P;
24M; 51J; 54F 76O
245/40R18 93 11A; 21B; 22B; 22H;
24J; 24M
B8 e1*2001/116*0430*.. 118 - 195 225/45R18 12T; 51G; 52J AUDI A5 Coupe (8T)
235/40R18 91 12A; 51J bis MJ2016;
235/45R18 94 12A; 51J; 54F Frontantrieb;
245/40R18 93 12T 10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74A; 74P; 76O
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 3 von 13
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 125 - 195 235/40R18 91 12A; 51J AUDI S5 Coupé (8T)
235/45R18 94 12A; 51J; 54F bis MJ2016; AUDI A5
125 - 200 245/40R18 93 12A Coupe (8T) bis MJ2016;
125 - 260 225/45R18 12T; 51G; 52J Allradantrieb;
245/40R18 12A; 51G; 52J 10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74A; 74P;
76O
B8 e1*2001/116*0430*.. 100 - 200 235/40R18 91 11A; 21P; 22I; 24J; AUDI A4 bis MJ2015;
24M; 51J AUDI S4; Limousine;
235/45R18 94 11A; 21B; 22I; 24J; Allradantrieb;
24M; 51J; 54F 10B; 11B; 11G; 11H;
100 - 245 225/45R18 11A; 21P; 22I; 24J; 12A; 51A; 573; 71K;
24M; 51G; 52J 721; 729; 73C; 74A;
245/40R18 93 11A; 21B; 22B; 22H; 74P; 76O
24J; 24M
B8 e1*2001/116*0430*.. 88 - 195 225/45R18 11A; 21P; 22I; 24J; AUDI A4 bis MJ2015;
24M; 51G; 52J Limousine;
235/40R18 91 11A; 21P; 22I; 24J; Frontantrieb;
24M; 51J 10B; 11B; 11G; 11H;
235/45R18 94 11A; 21B; 22I; 24J; 12A; 51A; 71K; 721;
24M; 51J; 54F 729; 73C; 74A; 74P;
§ 22 51168
245/40R18 93 11A; 21B; 22B; 22H; 76O
24J; 24M
B8 e1*2001/116*0430*.. 100 - 180 235/45R18 94 51J Nur A4 Allroad
B81 e13*2007/46*1084*.. 245/45R18 96 Quattro bis MJ2015;
255/45R18 99 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 76O
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 235/50R18 97 11A; 27I Nur A6 allroad
4G1 e13*2007/46*1147*.. 235/55R18 100 11A; 27I quattro;
245/50R18 100 11A; 24J; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
255/45R18 99 11A; 27I 721; 73C; 74A; 74P;
255/50R18 102 11A; 24J; 248; 26P; 75I; 76O
27B
4G e1*2007/46*0436*.. 100 - 150 235/45R18 94 5HI; 52J Nur A6; nicht A6
4G1 e13*2007/46*1147*.. 235/45R18 94 57E; 67G allroad quattro;
100 - 245 225/50R18 95Y 11A; 270 Kombi; Stufenheck;
235/45R18 98 57E; 67G Allradantrieb;
235/45R18 98 52J Frontantrieb;
235/50R18 97W 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
270 12A; 51A; 573; 71K;
245/45R18 96Y 11A; 270 721; 73C; 74A; 74P;
255/45R18 99 11A; 245; 248; 26P; 76O
270; 68H
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________

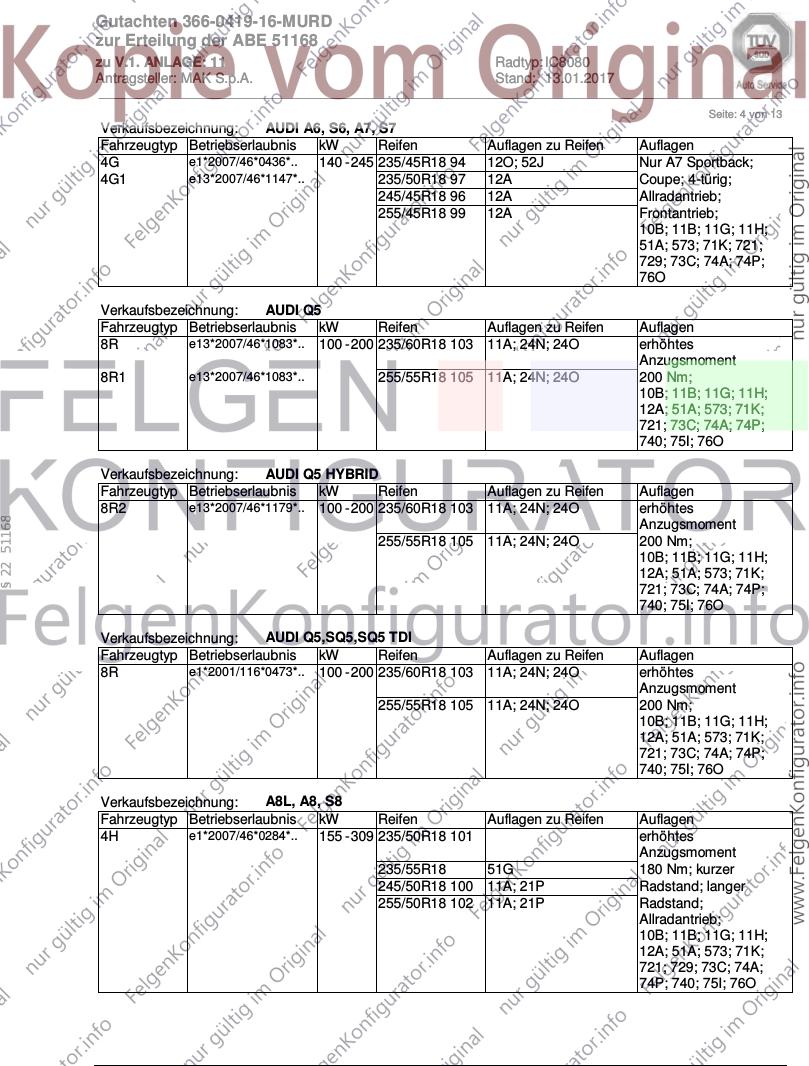

Seite: 4 von 13
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 235/45R18 94 12O; 52J Nur A7 Sportback;
4G1 e13*2007/46*1147*.. 235/50R18 97 12A Coupe; 4-türig;
245/45R18 96 12A Allradantrieb;
255/45R18 99 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74A; 74P;
76O
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 200 235/60R18 103 11A; 24N; 24O erhöhtes
Anzugsmoment
8R1 e13*2007/46*1083*.. 255/55R18 105 11A; 24N; 24O 200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 74P;
740; 75I; 76O
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 200 235/60R18 103 11A; 24N; 24O erhöhtes
§ 22 51168
Anzugsmoment
255/55R18 105 11A; 24N; 24O 200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 74P;
740; 75I; 76O
Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 200 235/60R18 103 11A; 24N; 24O erhöhtes
Anzugsmoment
255/55R18 105 11A; 24N; 24O 200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 74P;
740; 75I; 76O
Verkaufsbezeichnung: A8L, A8, S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4H e1*2007/46*0284*.. 155 - 309 235/50R18 101 erhöhtes
Anzugsmoment
235/55R18 51G 180 Nm; kurzer
245/50R18 100 11A; 21P Radstand; langer
255/50R18 102 11A; 21P Radstand;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 740; 75I; 76O
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 5 von 13

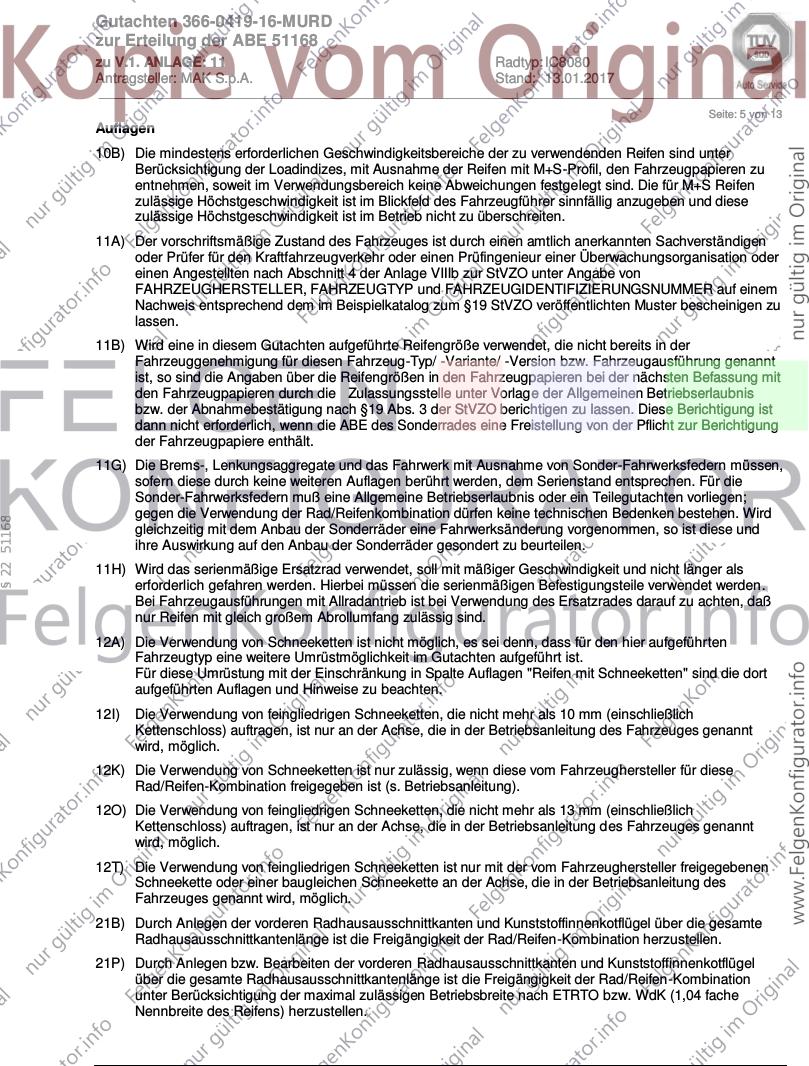

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
§ 22 51168
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 6 von 13
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
§ 22 51168
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 7 von 13
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

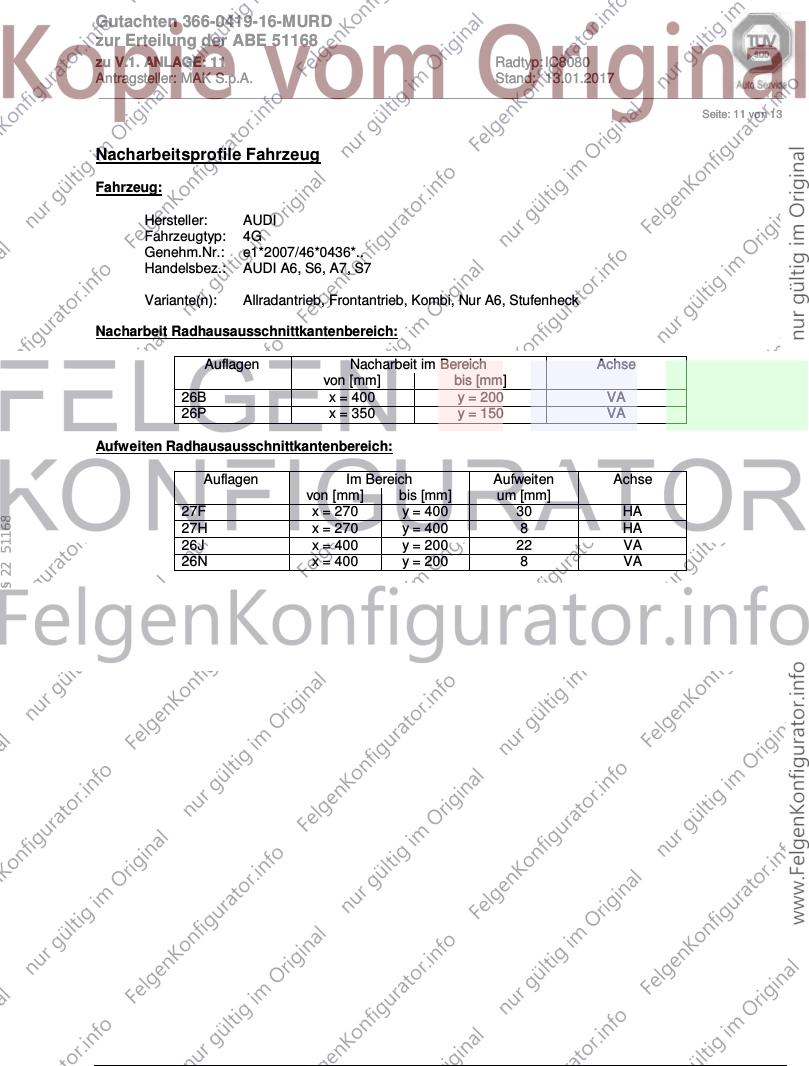

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
§ 22 51168
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 8 von 13

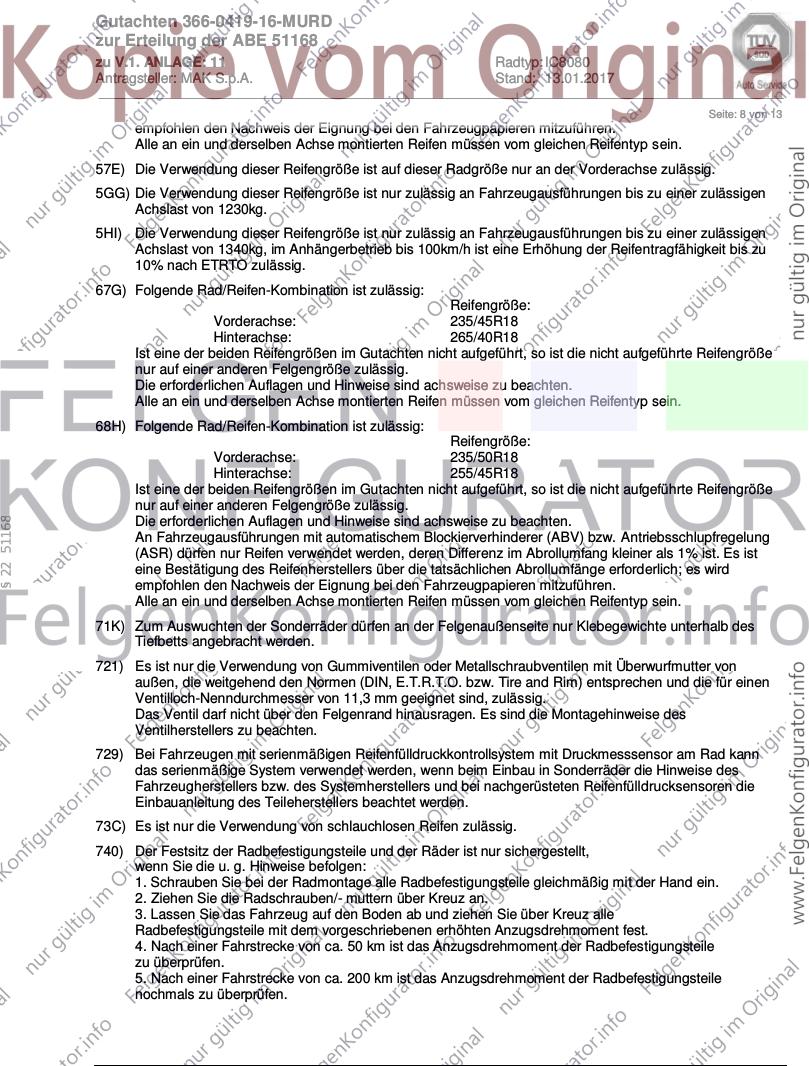

empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67G) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R18
Hinterachse: 265/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/50R18
Hinterachse: 255/45R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
§ 22 51168
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 9 von 13
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
YAS) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R18
Hinterachse: 255/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es
wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
§ 22 51168
YBF) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 245/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YBG) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R18
Hinterachse: 245/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YBH) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R18
Hinterachse: 265/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 10 von 13
YBI) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 265/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
§ 22 51168
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 11 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Allradantrieb, Frontantrieb, Kombi, Nur A6, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 200 VA
26P x = 350 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 400 30 HA
§ 22 51168
27H x = 270 y = 400 8 HA
26J x = 400 y = 200 22 VA
26N x = 400 y = 200 8 VA
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: B8
Genehm.Nr.: e1*2001/116*0430*..
Handelsbez.: AUDI A5,S5,A4,S4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
26P x = 250 y = 200 VA
26B x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 350 8 HA
27F x = 300 y = 350 25 HA
§ 22 51168
26N x = 300 y = 250 8 VA
26J x = 300 y = 250 25 VA
Gutachten 366-0419-16-MURD
zur Erteilung der ABE 51168
zu V.1. ANLAGE: 11 Radtyp: IC8080
Antragsteller: MAK S.p.A. Stand: 13.01.2017
__________________________________________________________________________________________________________________

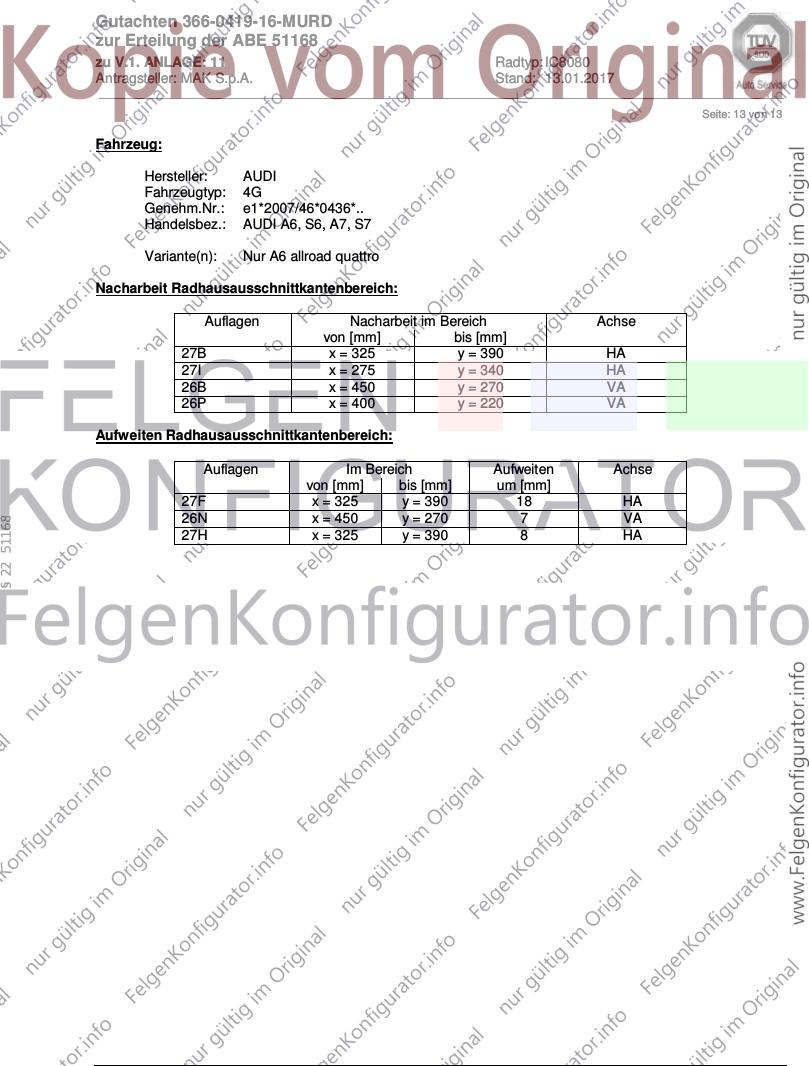

Seite: 13 von 13
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 4G
Genehm.Nr.: e1*2007/46*0436*..
Handelsbez.: AUDI A6, S6, A7, S7
Variante(n): Nur A6 allroad quattro
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 325 y = 390 HA
27I x = 275 y = 340 HA
26B x = 450 y = 270 VA
26P x = 400 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 325 y = 390 18 HA
26N x = 450 y = 270 7 VA
§ 22 51168
27H x = 325 y = 390 8 HA
