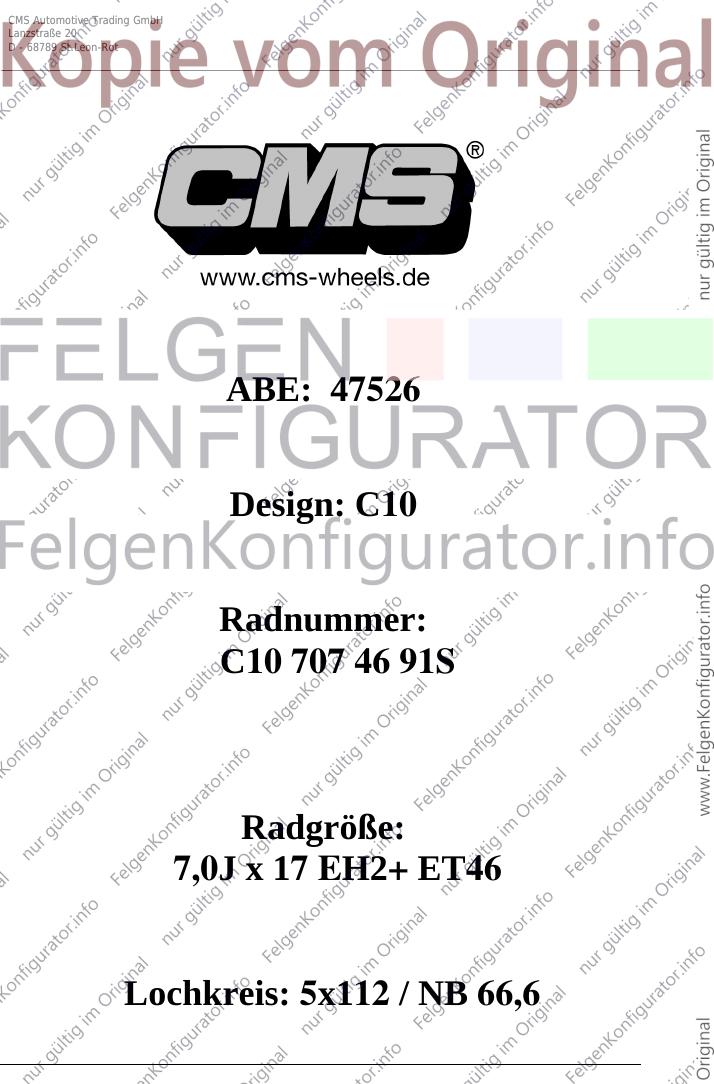

CMS Automotive Trading GmbH
Lanzstraße 20
D - 68789 St.Leon-Rot
ABE: 47526
Design: C10
Radnummer:
C10 707 46 91S
Radgröße:
7,0J x 17 EH2+ ET46
Lochkreis: 5x112 / NB 66,6
CMS Automotive Trading GmbH
Lanzstraße 20
D - 68789 St.Leon-Rot
Tel.: +49 (0) 6227 35838-0
Fax : +49 (0) 6227 35838-33
Mail : info@cms-wheels.de

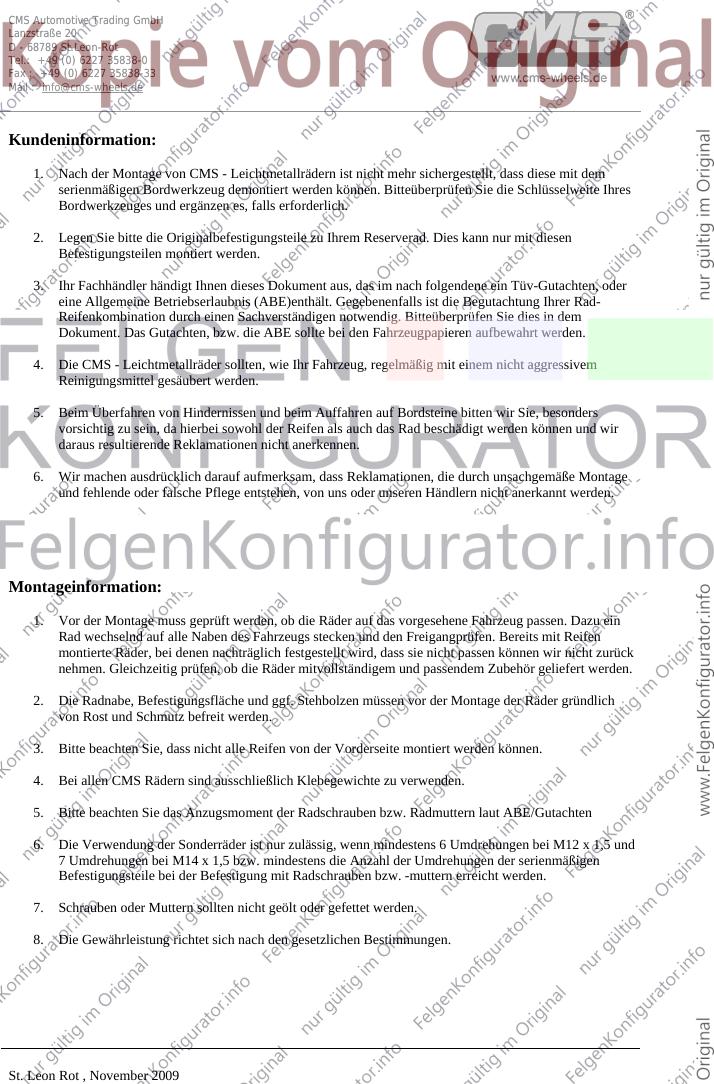

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem
serienmäßigen Bordwerkzeug demontiert werden können. Bitteüberprüfen Sie die Schlüsselweite Ihres
Bordwerkzeuges und ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen
Befestigungsteilen montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgendene ein Tüv-Gutachten, oder
eine Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-
Reifenkombination durch einen Sachverständigen notwendig. Bitteüberprüfen Sie dies in dem
Dokument. Das Gutachten, bzw. die ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressivem
Reinigungsmittel gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders
vorsichtig zu sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir
daraus resultierende Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage
und fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein
Rad wechselnd auf alle Naben des Fahrzeugs stecken und den Freigangprüfen. Bereits mit Reifen
montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können wir nicht zurück
nehmen. Gleichzeitig prüfen, ob die Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich
von Rost und Schmutz befreit werden.
3. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
4. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
5. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
6. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und
7 Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen
Befestigungsteile bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
7. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
8. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2009
Kraftfahrt-Bundesamt
DE-24932 Flensburg

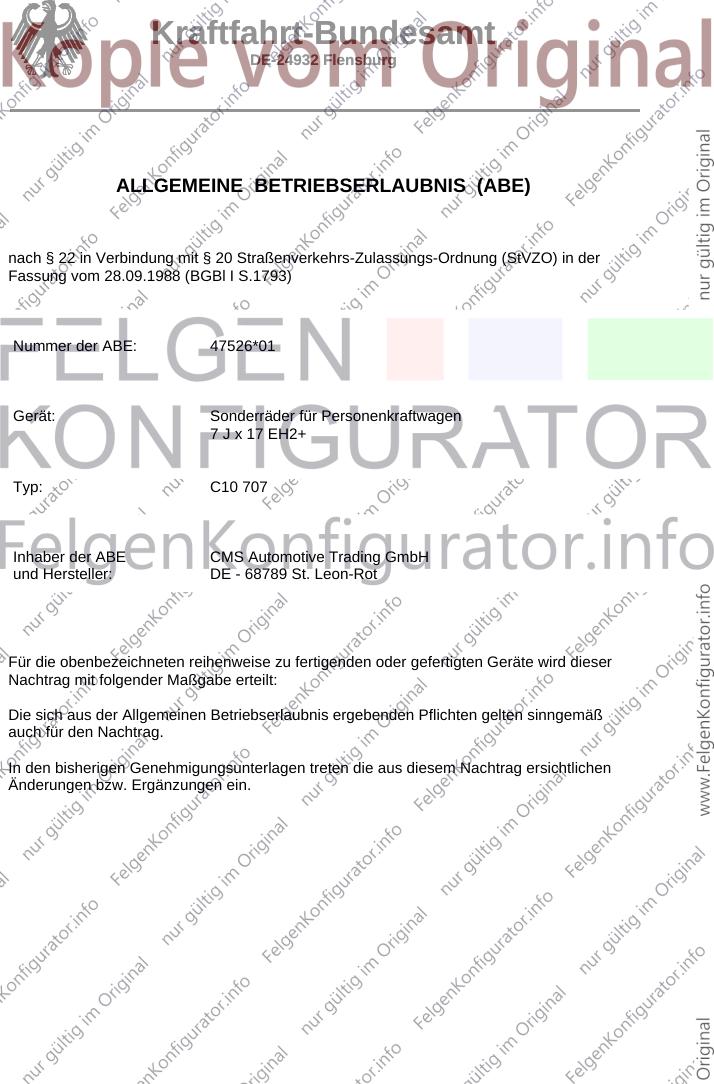

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 47526*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 17 EH2+
Typ: C10 707
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

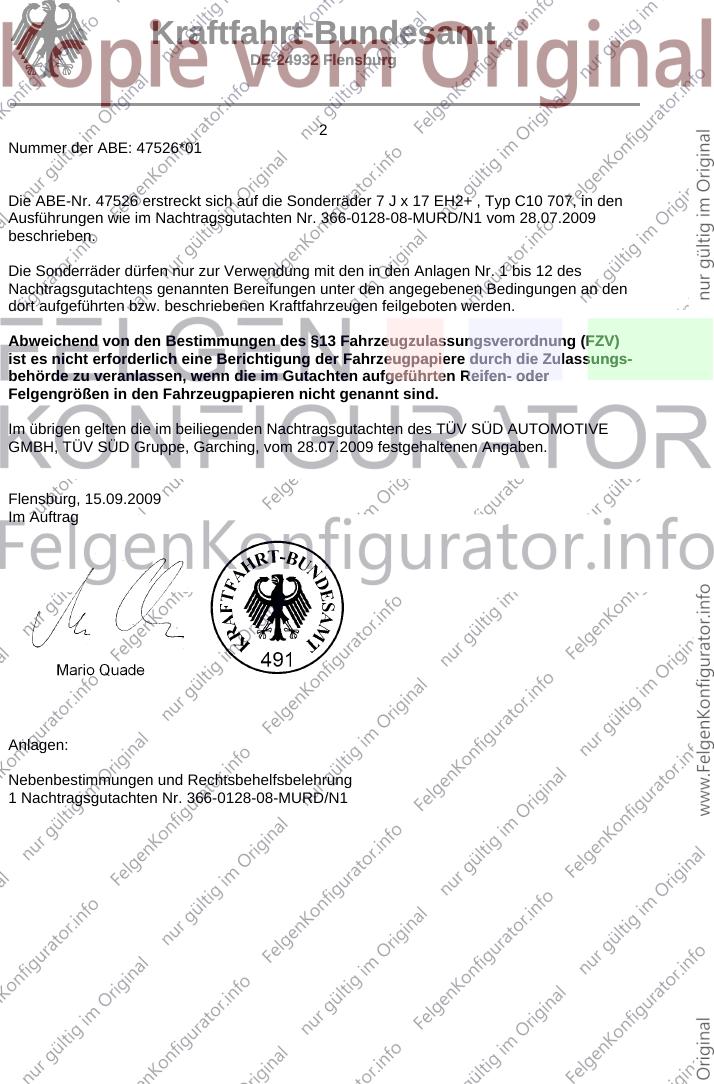

Nummer der ABE: 47526*01
Die ABE-Nr. 47526 erstreckt sich auf die Sonderräder 7 J x 17 EH2+ , Typ C10 707, in den
Ausführungen wie im Nachtragsgutachten Nr. 366-0128-08-MURD/N1 vom 28.07.2009
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 12 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des TÜV SÜD AUTOMOTIVE
GMBH, TÜV SÜD Gruppe, Garching, vom 28.07.2009 festgehaltenen Angaben.
Flensburg, 15.09.2009
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 366-0128-08-MURD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47526*01

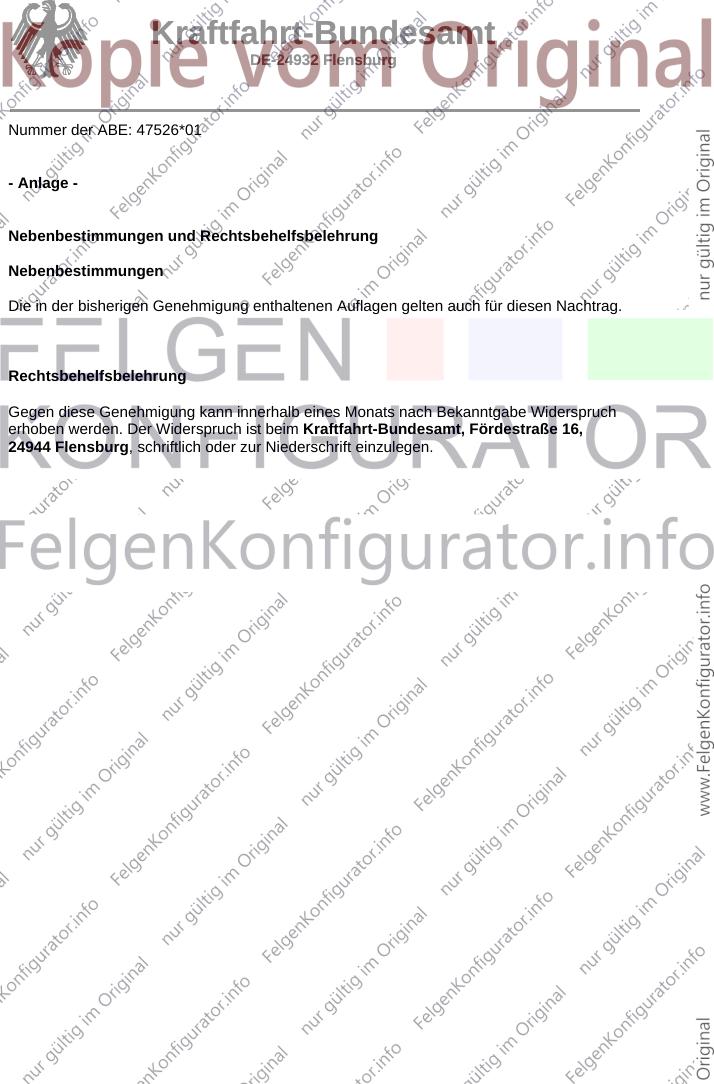

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

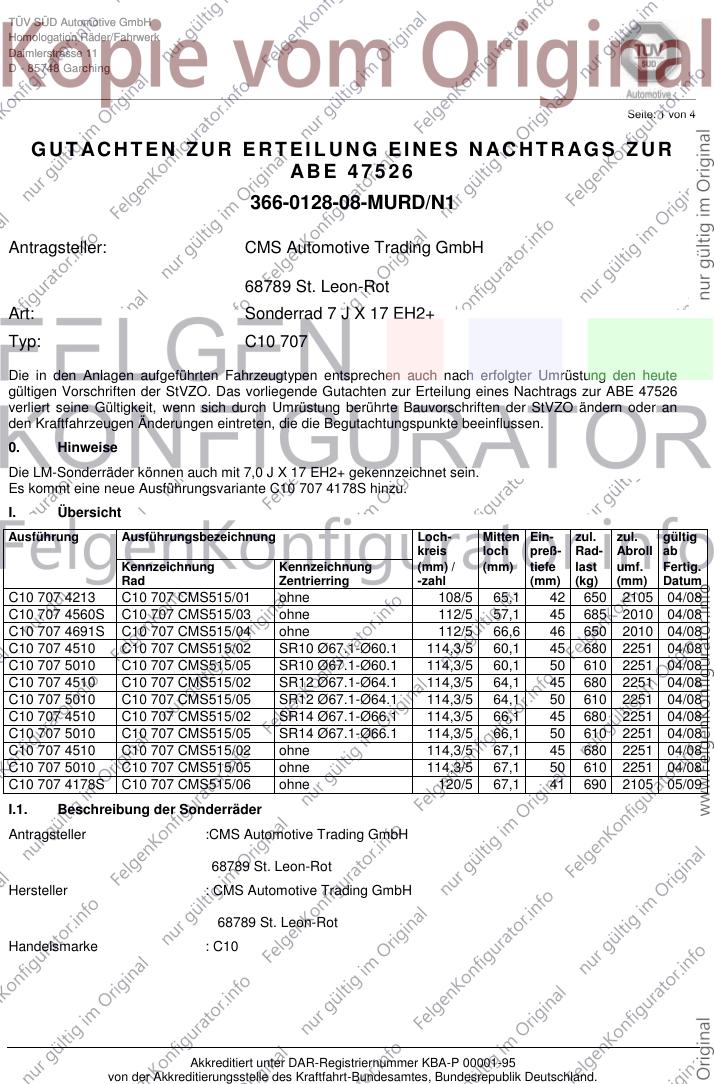

TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk
Daimlerstrasse 11
D - 85748 Garching
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47526
366-0128-08-MURD/N1
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 7 J X 17 EH2+
Typ: C10 707
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47526
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM-Sonderräder können auch mit 7,0 J X 17 EH2+ gekennzeichnet sein.
Es kommt eine neue Ausführungsvariante C10 707 4178S hinzu.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C10 707 4213 C10 707 CMS515/01 ohne 108/5 65,1 42 650 2105 04/08
C10 707 4560S C10 707 CMS515/03 ohne 112/5 57,1 45 685 2010 04/08
C10 707 4691S C10 707 CMS515/04 ohne 112/5 66,6 46 650 2010 04/08
C10 707 4510 C10 707 CMS515/02 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 680 2251 04/08
C10 707 5010 C10 707 CMS515/05 SR10 Ø67.1-Ø60.1 114,3/5 60,1 50 610 2251 04/08
C10 707 4510 C10 707 CMS515/02 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 680 2251 04/08
C10 707 5010 C10 707 CMS515/05 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 610 2251 04/08
C10 707 4510 C10 707 CMS515/02 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 680 2251 04/08
C10 707 5010 C10 707 CMS515/05 SR14 Ø67.1-Ø66.1 114,3/5 66,1 50 610 2251 04/08
C10 707 4510 C10 707 CMS515/02 ohne 114,3/5 67,1 45 680 2251 04/08
C10 707 5010 C10 707 CMS515/05 ohne 114,3/5 67,1 50 610 2251 04/08
C10 707 4178S C10 707 CMS515/06 ohne 120/5 67,1 41 690 2105 05/09
I.1. Beschreibung der Sonderräder
Antragsteller :CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C10
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
Fahrzeugteil: Sonderrad 7 J X 17 EH2+ Radtyp: C10 707
Antragsteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

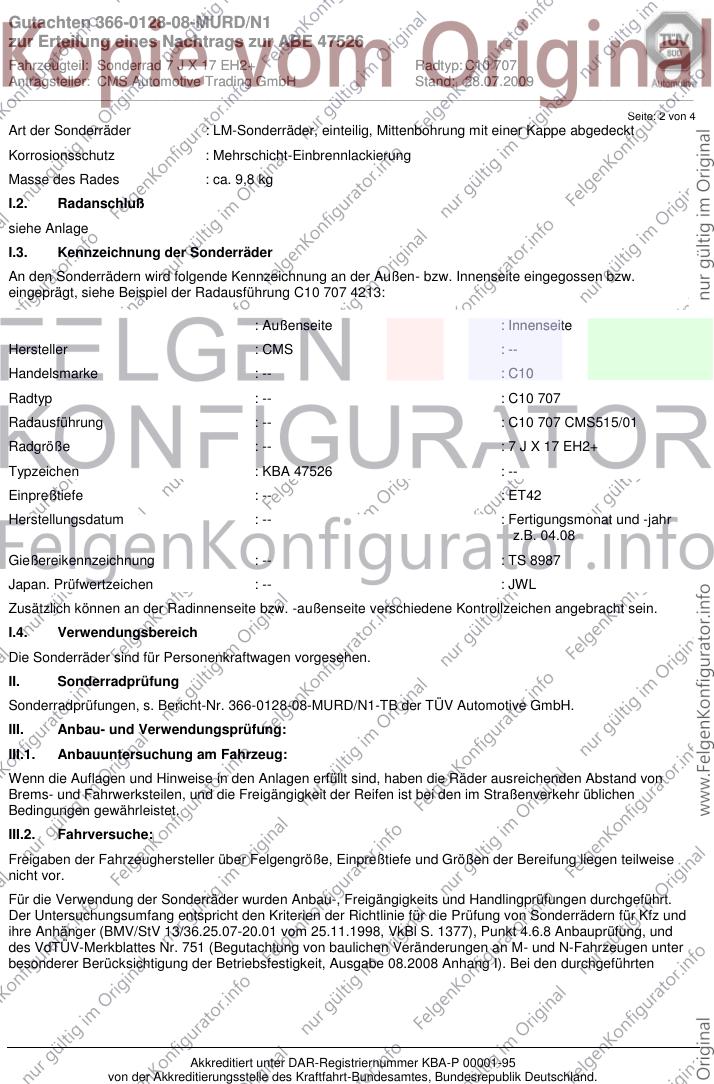

Seite: 2 von 4
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 9,8 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C10 707 4213:
: Außenseite : Innenseite
Hersteller : CMS : --
Handelsmarke : -- : C10
Radtyp : -- : C10 707
Radausführung : -- : C10 707 CMS515/01
Radgröße : -- : 7 J X 17 EH2+
Typzeichen : KBA 47526 : --
Einpreßtiefe : -- : ET42
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.08
Gießereikennzeichnung : -- : TS 8987
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0128-08-MURD/N1-TB der TÜV Automotive GmbH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
Fahrzeugteil: Sonderrad 7 J X 17 EH2+ Radtyp: C10 707
Antragsteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

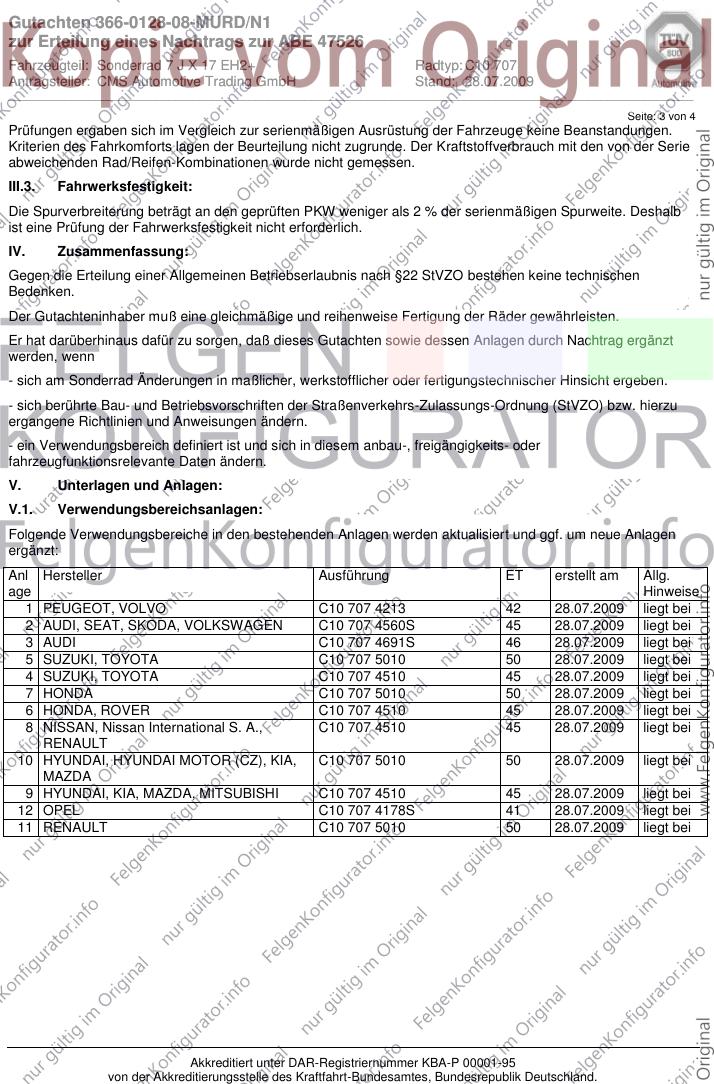

Seite: 3 von 4
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 PEUGEOT, VOLVO C10 707 4213 42 28.07.2009 liegt bei
2 AUDI, SEAT, SKODA, VOLKSWAGEN C10 707 4560S 45 28.07.2009 liegt bei
3 AUDI C10 707 4691S 46 28.07.2009 liegt bei
5 SUZUKI, TOYOTA C10 707 5010 50 28.07.2009 liegt bei
4 SUZUKI, TOYOTA C10 707 4510 45 28.07.2009 liegt bei
7 HONDA C10 707 5010 50 28.07.2009 liegt bei
6 HONDA, ROVER C10 707 4510 45 28.07.2009 liegt bei
8 NISSAN, Nissan International S. A., C10 707 4510 45 28.07.2009 liegt bei
RENAULT
10 HYUNDAI, HYUNDAI MOTOR (CZ), KIA, C10 707 5010 50 28.07.2009 liegt bei
MAZDA
9 HYUNDAI, KIA, MAZDA, MITSUBISHI C10 707 4510 45 28.07.2009 liegt bei
12 OPEL C10 707 4178S 41 28.07.2009 liegt bei
11 RENAULT C10 707 5010 50 28.07.2009 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
Fahrzeugteil: Sonderrad 7 J X 17 EH2+ Radtyp: C10 707
Antragsteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

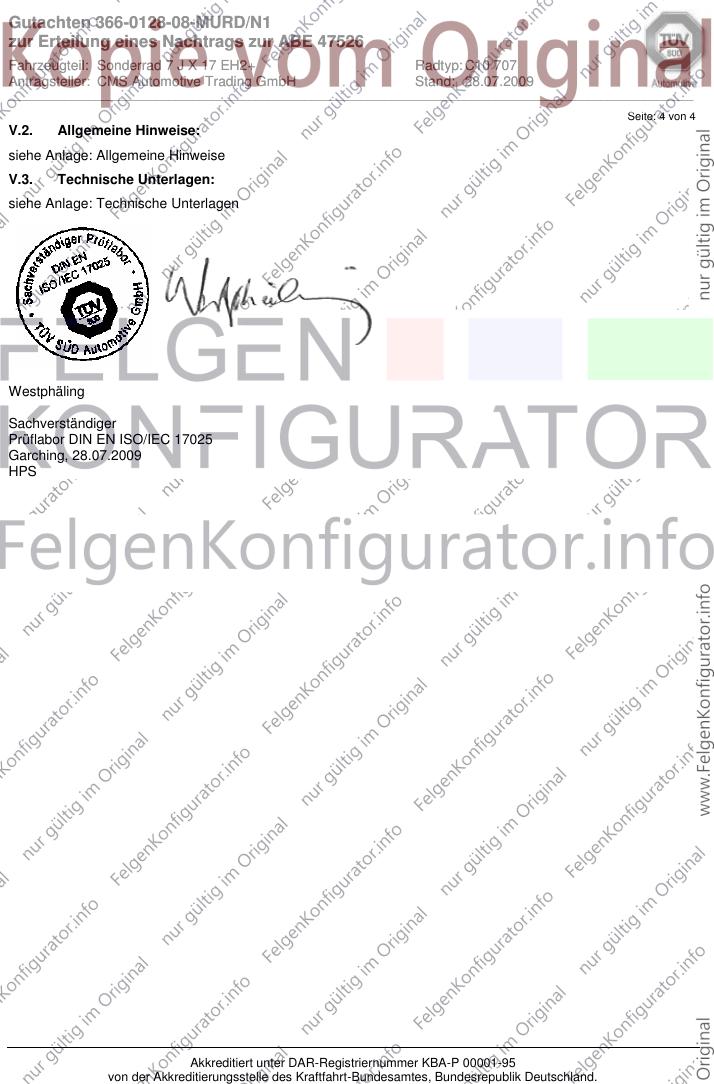

Seite: 4 von 4
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Westphäling
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Garching, 28.07.2009
HPS
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
ANLAGE: Allgemeine Hinweise Radtyp: C10 707
Hersteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________
Seite: 1 von 1

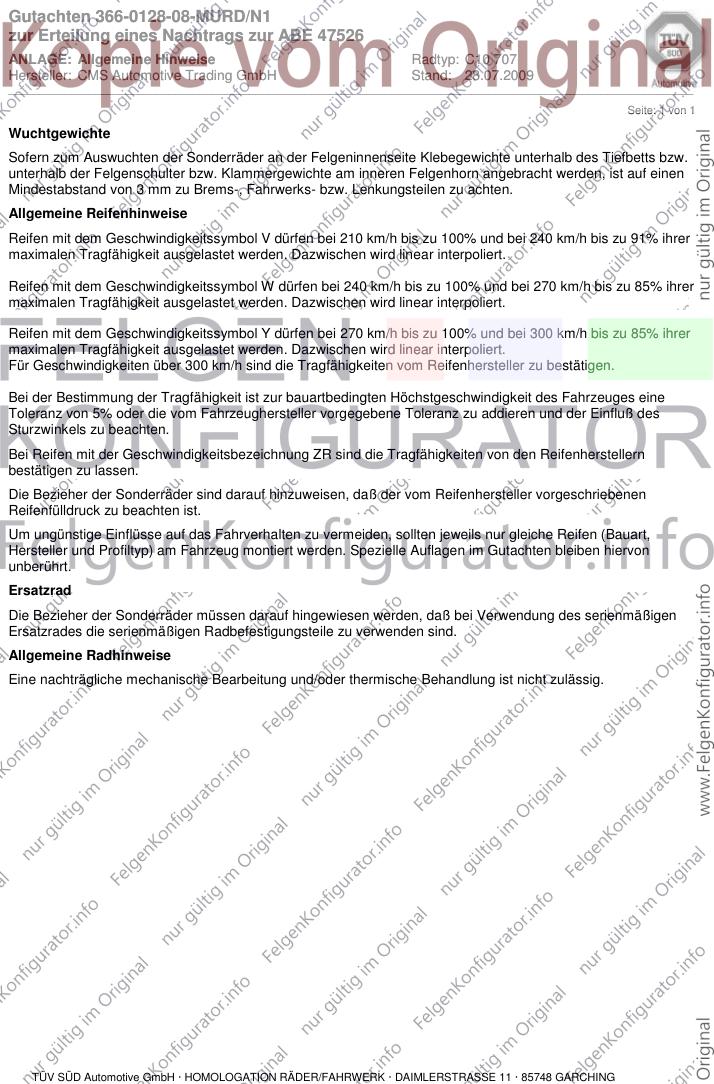

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV SÜD Automotive GmbH ‚ HOMOLOGATION RÄDER/FAHRWERK ‚ DAIMLERSTRASSE 11 ‚ 85748 GARCHING
TÜV SÜD Automotive GmbH
HOMOLOGATION RÄDER/FAHRWERK
Daimlerstrasse 11
D - 85748 Garching
Deutschland

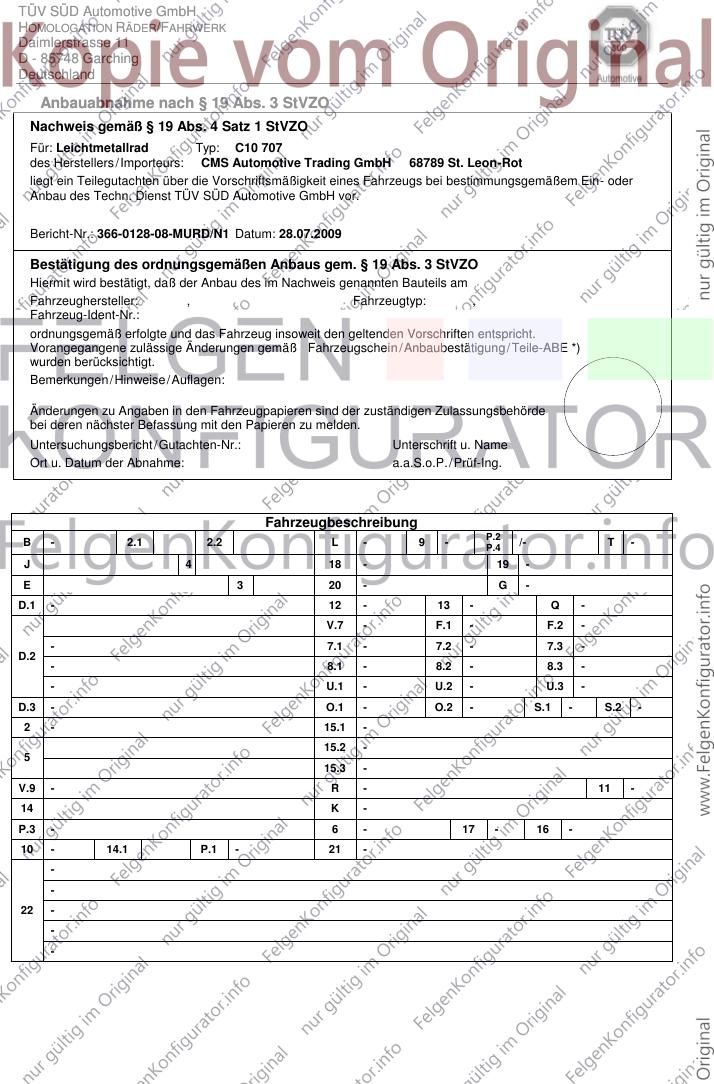

Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: C10 707
des Herstellers / Importeurs: CMS Automotive Trading GmbH 68789 St. Leon-Rot
liegt ein Teilegutachten über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder
Anbau des Techn. Dienst TÜV SÜD Automotive GmbH vor.
Bericht-Nr.: 366-0128-08-MURD/N1 Datum: 28.07.2009
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - P.4
/- T -
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
ANLAGE: 3 Radtyp: C10 707
Hersteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

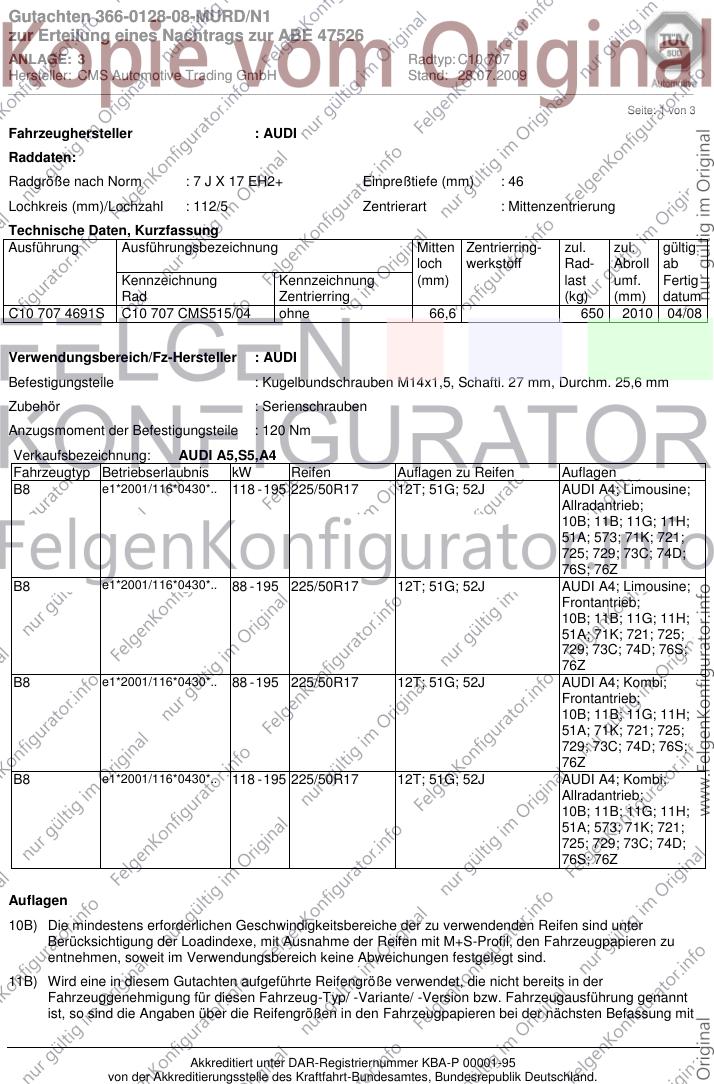

Seite: 1 von 3
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 7 J X 17 EH2+ Einpreßtiefe (mm) : 46
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C10 707 4691S C10 707 CMS515/04 ohne 66,6 650 2010 04/08
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A5,S5,A4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 118 - 195 225/50R17 12T; 51G; 52J AUDI A4; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74D;
76S; 76Z
B8 e1*2001/116*0430*.. 88 - 195 225/50R17 12T; 51G; 52J AUDI A4; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74D; 76S;
76Z
B8 e1*2001/116*0430*.. 88 - 195 225/50R17 12T; 51G; 52J AUDI A4; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74D; 76S;
76Z
B8 e1*2001/116*0430*.. 118 - 195 225/50R17 12T; 51G; 52J AUDI A4; Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74D;
76S; 76Z
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
ANLAGE: 3 Radtyp: C10 707
Hersteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

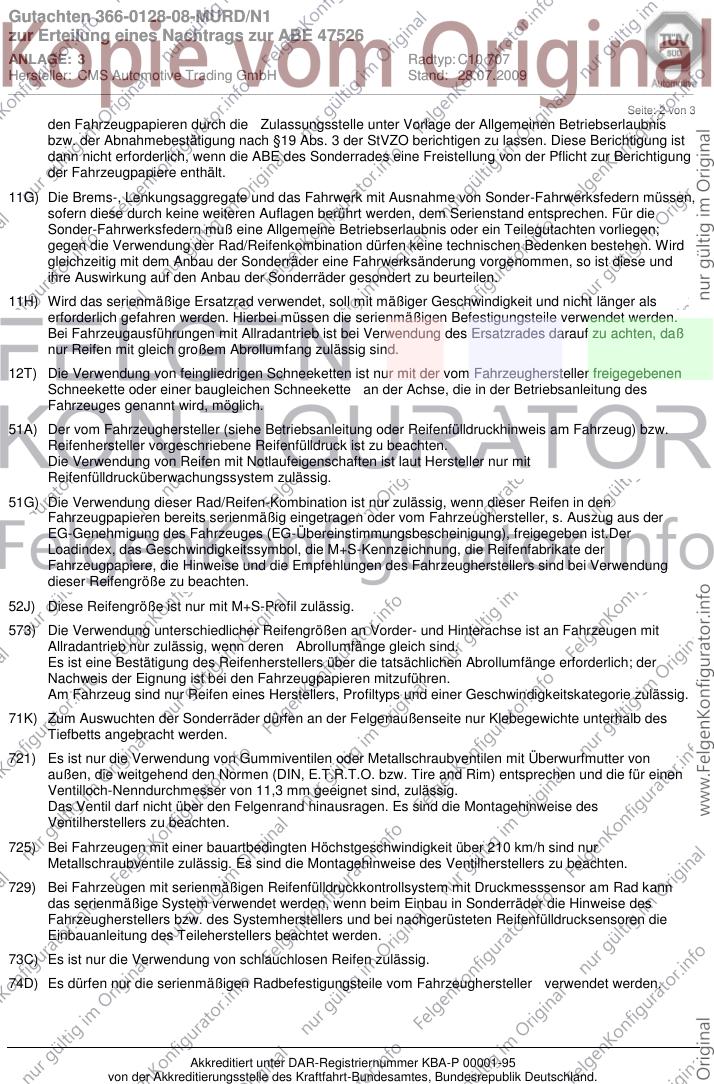

Seite: 2 von 3
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
ANLAGE: 3 Radtyp: C10 707
Hersteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________

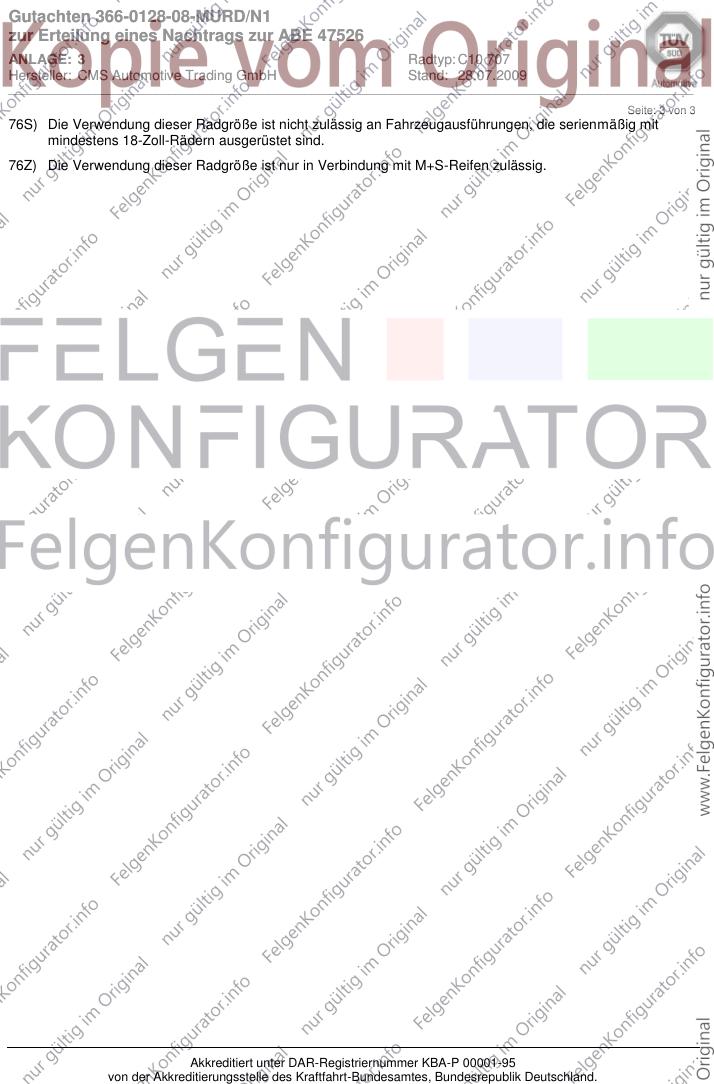

Seite: 3 von 3
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0128-08-MURD/N1
zur Erteilung eines Nachtrags zur ABE 47526
ANLAGE: Radabdeckung Radtyp: C10 707
Hersteller: CMS Automotive Trading GmbH Stand: 28.07.2009
_______________________________________________________________________________________________________________
Seite: 1 von 1

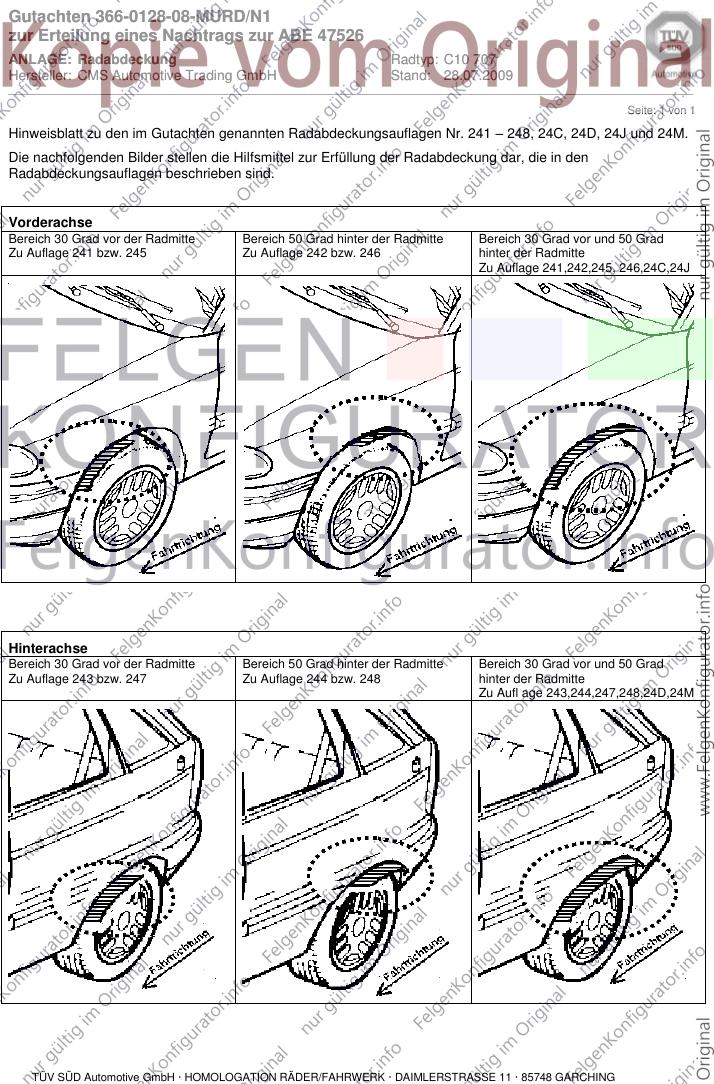

Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 Î 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV SÜD Automotive GmbH ‚ HOMOLOGATION RÄDER/FAHRWERK ‚ DAIMLERSTRASSE 11 ‚ 85748 GARCHING
