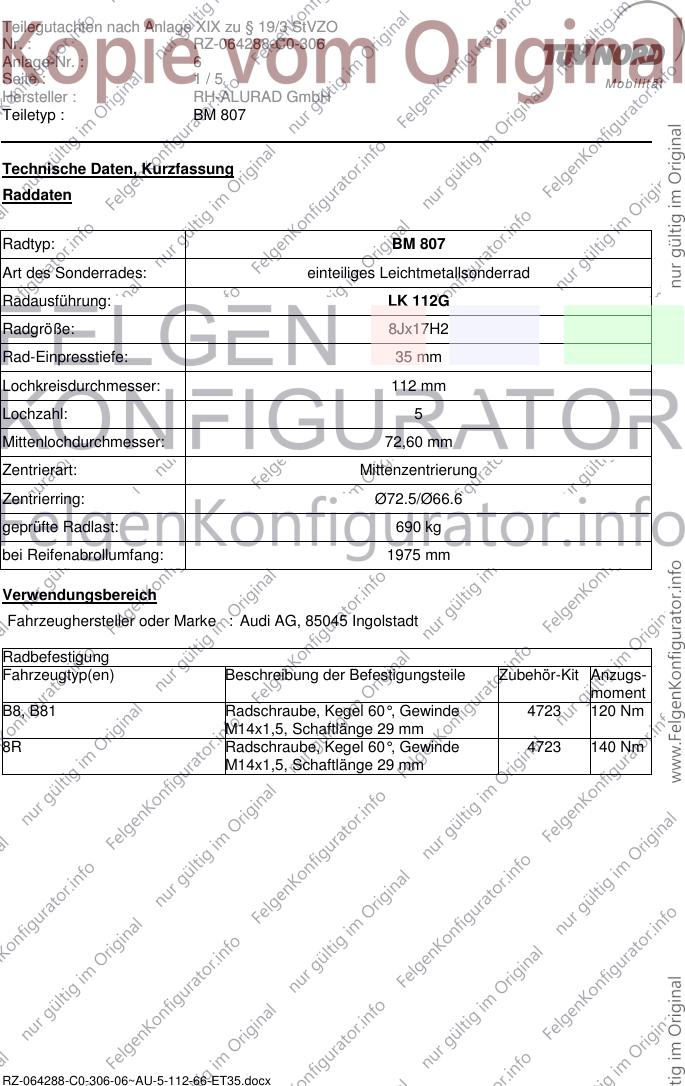

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6
Seite : 1/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Technische Daten, Kurzfassung
Raddaten
Radtyp: BM 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 112G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 1975 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81 Radschraube, Kegel 60°, Gewinde 4723 120 Nm
M14x1,5, Schaftlänge 29 mm
8R Radschraube, Kegel 60°, Gewinde 4723 140 Nm
M14x1,5, Schaftlänge 29 mm
RZ-064288-C0-306-06~AU-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6
Seite : 2/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 195 Audi A5 225/50R17 A02) bis A10)
(Coupe, Cabrio, 5-türig)
235/50R17
245/45R17
255/45R17
260 Audi S5 225/50R17 M+S A02) bis A10)
E07)
235/50R17 M+S
245/45R17 M+S
255/45R17 M+S
e1*2001/116*0430*18 12451240 (1320) A5 5/112/66,5
1170/1100(1180) S5
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi A5 225/50R17 A02) bis A10)
(5-türig)
235/50R17
245/45R17
255/45R17
e13*2007/46*1084*03 1205/117(1250) 5/112/66,5
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 195 Audi A4, 225/50R17 A01) bis A10)
Audi A4 quattro K03) K04)
(Limousine, Kombi)
235/50R17
K01)K64)
245/45R17
K03)
255/45R17
K01)K64)
e1*2001/116*0430*18 1225/1170 (1250) Lim. 5/112/66,5
1225/1235(1315) Kom
RZ-064288-C0-306-06~AU-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6
Seite : 3/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, 225/50R17 A01) bis A10)
Audi A4 quattro K03) K04)
(Kombi)
235/50R17
K01)K64)
245/45R17
K03)
255/45R17
K01)K64)
e13*2007/46*1084*03 1215/1245(1295) A4 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0473*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 245/60R17 A01) bis A10)E25)
K03)
255/55R17
K01)K04)
e1*2001/116*0473*06 1280/1340 (1420) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 Audi Q5 Quattro 255/55R17 A01) bis A10)E25)
K01)K04)
e1*2001/116*0497*02 1180/1255 (1335) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RZ-064288-C0-306-06~AU-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6
Seite : 4/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außen (Designseite) - und Innenseite nur mit
Klebegewichten ausgewuchtet werden.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RZ-064288-C0-306-06~AU-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6
Seite : 5/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
E25) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
245/60R17 2214 1246
255/55R17 2172 1268
Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw.
Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den oben genannten
max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der
Anbaubestätigung einzutragen .
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung ist
eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und der Rest klebend neu zu befestigen.
Die Anlage Nr. 6 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ BM 807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 17.03.2011
