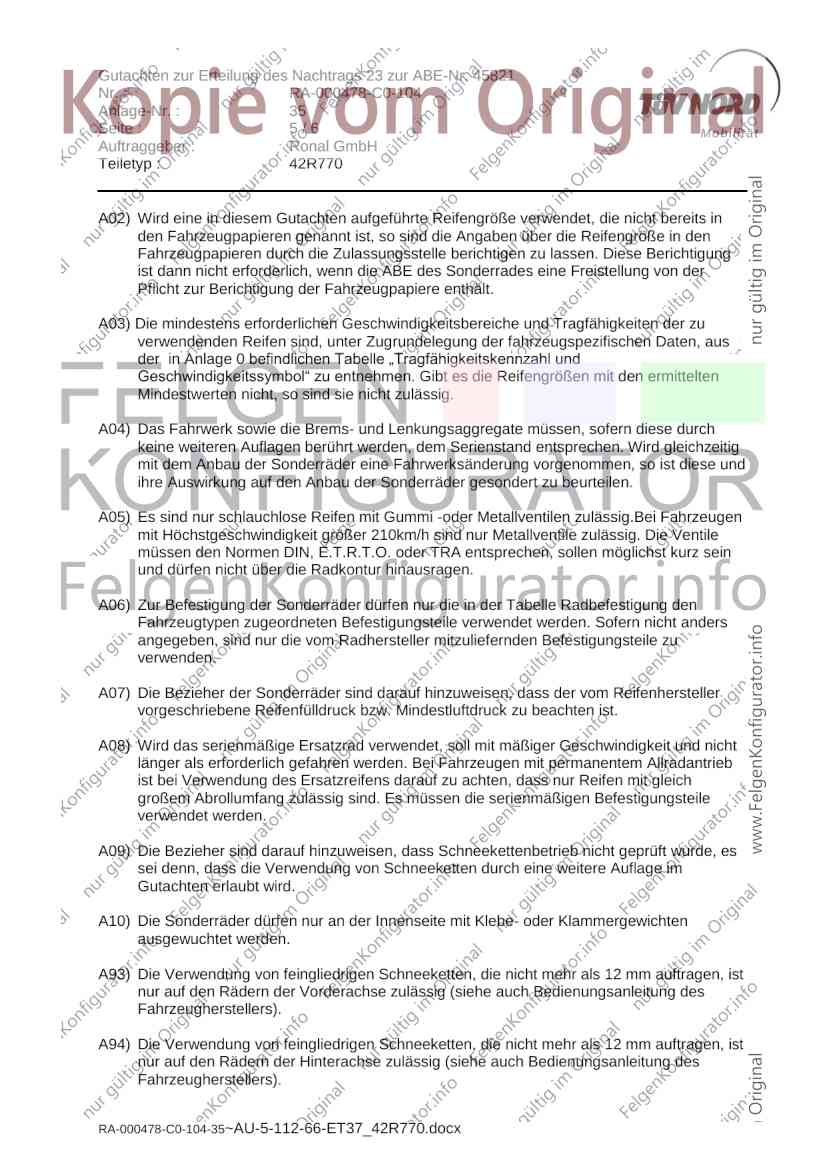

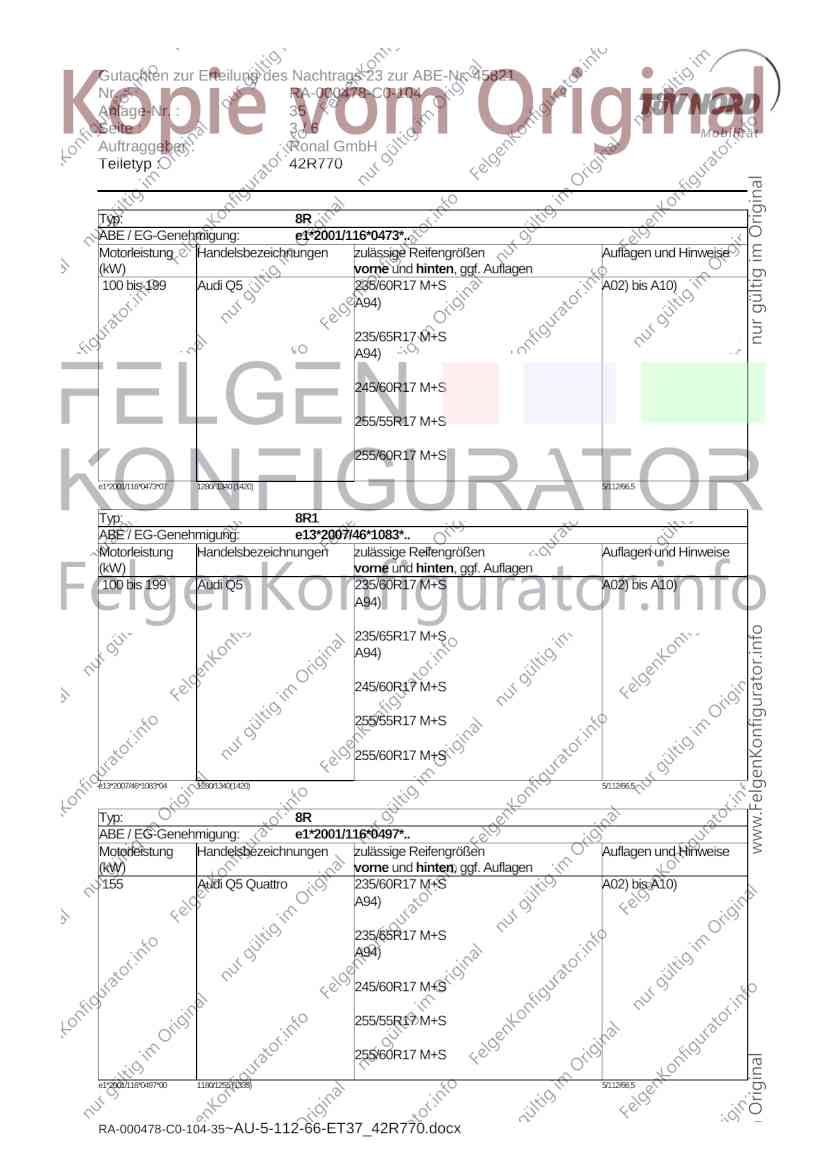

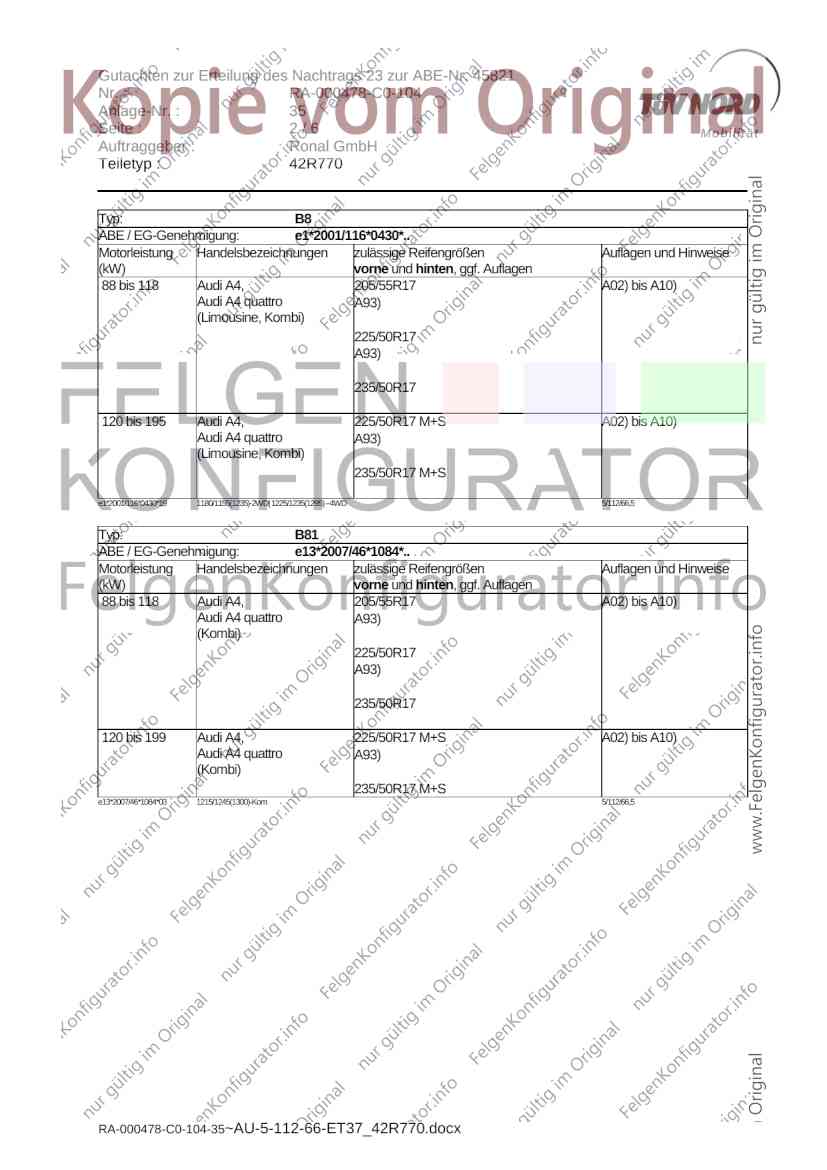

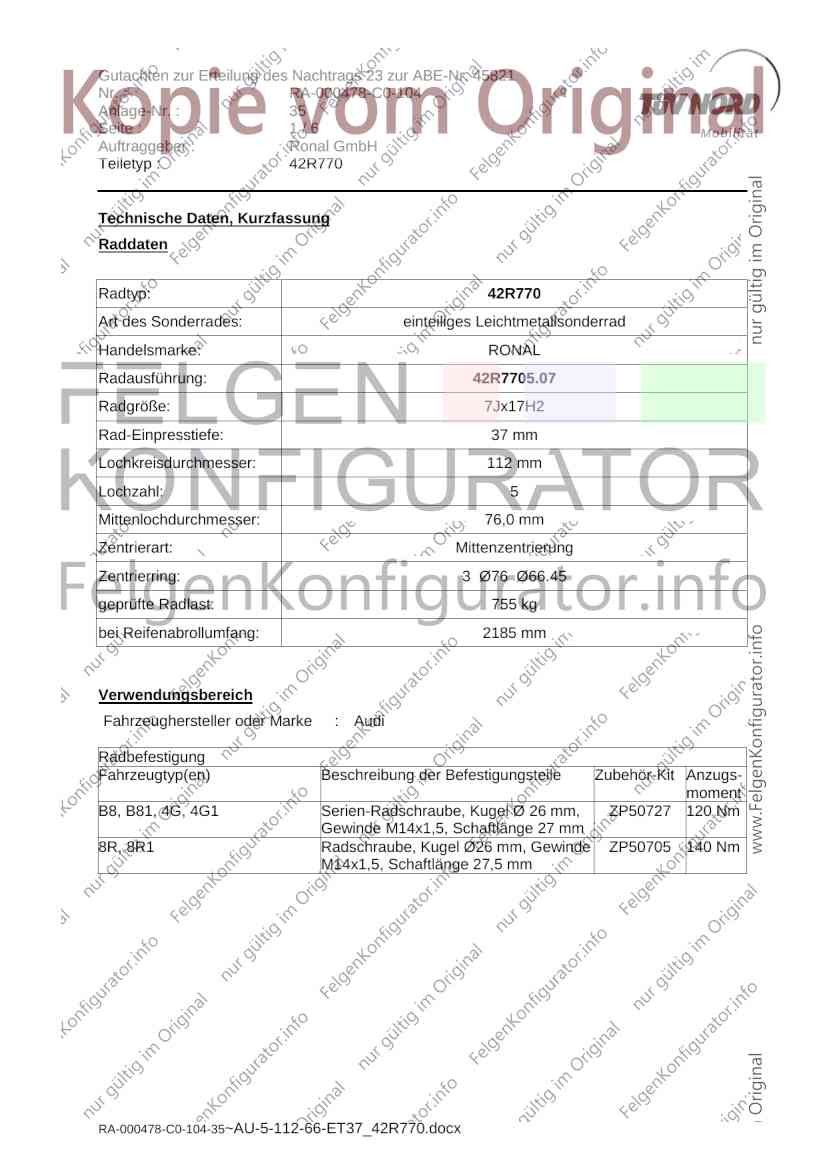

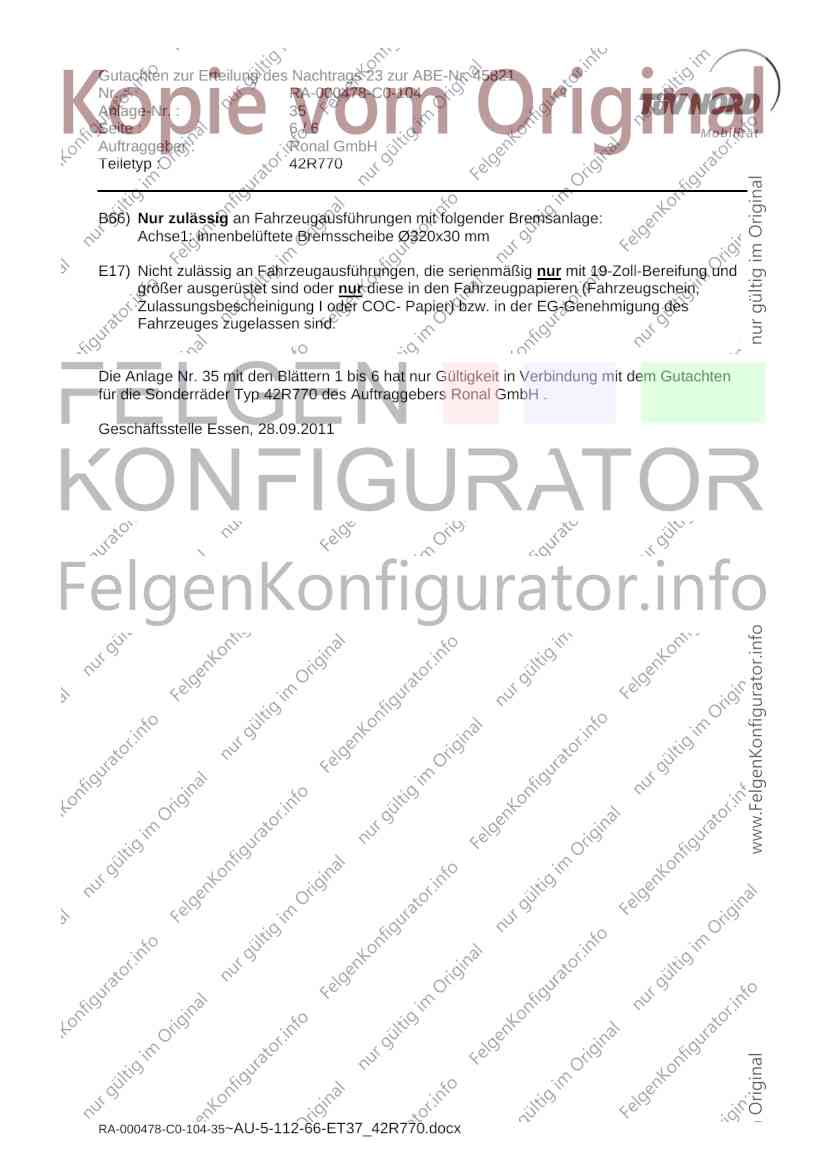

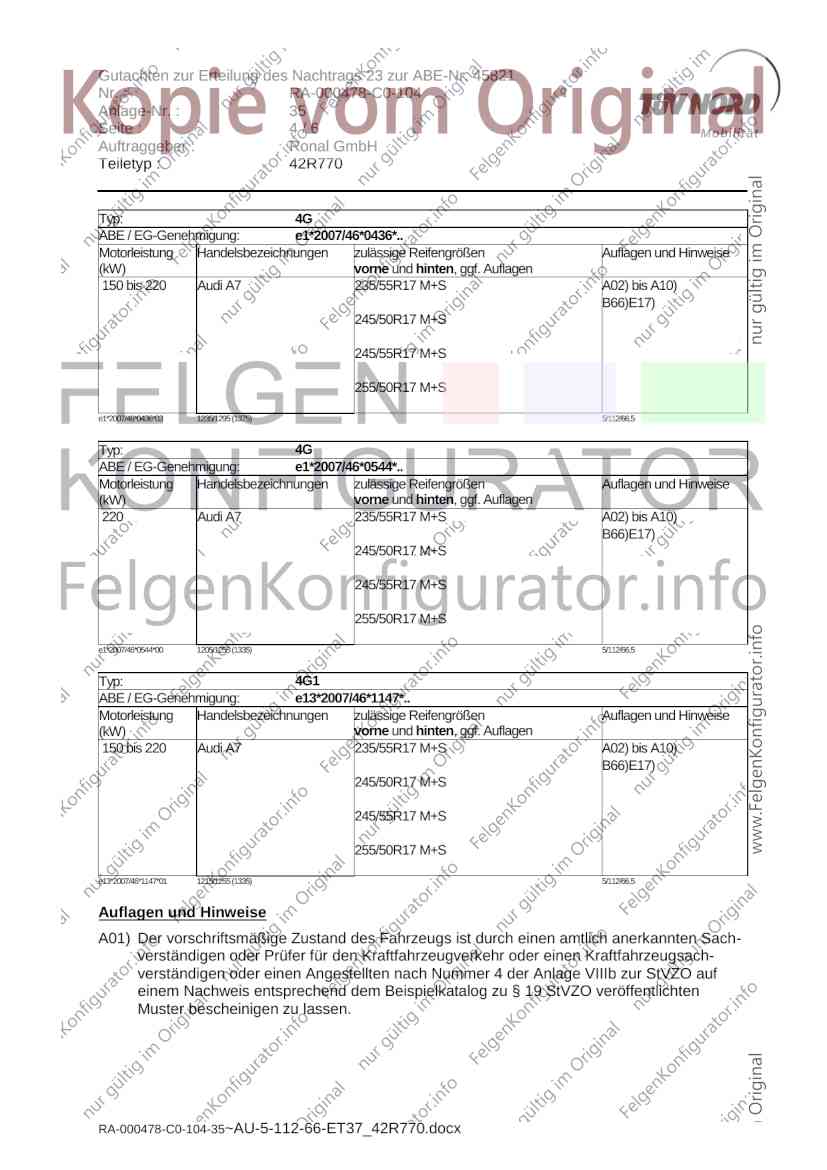

Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R770
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R7705.07
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2185 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Serien-Radschraube, Kugel Ø 26 mm, ZP50727 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
8R, 8R1 Radschraube, Kugel Ø26 mm, Gewinde ZP50705 140 Nm
M14x1,5, Schaftlänge 27,5 mm
RA-000478-C0-104-35~AU-5-112-66-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 118 Audi A4, 205/55R17 A02) bis A10)
Audi A4 quattro A93)
(Limousine, Kombi)
225/50R17
A93)
235/50R17
120 bis 195 Audi A4, 225/50R17 M+S A02) bis A10)
Audi A4 quattro A93)
(Limousine, Kombi)
235/50R17 M+S
e1*2001/116*0430*19 1180/1155(1235)-2WD| 1225/1235(1295) –4WD 5/112/66,5
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 118 Audi A4, 205/55R17 A02) bis A10)
Audi A4 quattro A93)
(Kombi)
225/50R17
A93)
235/50R17
120 bis 199 Audi A4, 225/50R17 M+S A02) bis A10)
Audi A4 quattro A93)
(Kombi)
235/50R17 M+S
e13*2007/46*1084*03 1215/1245(1300)-Kom 5/112/66,5
RA-000478-C0-104-35~AU-5-112-66-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0473*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/60R17 M+S A02) bis A10)
A94)
235/65R17 M+S
A94)
245/60R17 M+S
255/55R17 M+S
255/60R17 M+S
e1*2001/116*0473*07 1280/ 1340 (1420) 5/112/66,5
Typ: 8R1
ABE / EG-Genehmigung: e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/60R17 M+S A02) bis A10)
A94)
235/65R17 M+S
A94)
245/60R17 M+S
255/55R17 M+S
255/60R17 M+S
e13*2007/46*1083*04 1280/1340(1420) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 Audi Q5 Quattro 235/60R17 M+S A02) bis A10)
A94)
235/65R17 M+S
A94)
245/60R17 M+S
255/55R17 M+S
255/60R17 M+S
e1*2001/116*0497*00 1180/1255 (1335) 5/112/66,5
RA-000478-C0-104-35~AU-5-112-66-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Typ: 4G
ABE / EG-Genehmigung: e1*2007/46*0436*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 220 Audi A7 235/55R17 M+S A02) bis A10)
B66)E17)
245/50R17 M+S
245/55R17 M+S
255/50R17 M+S
e1*2007/46*0436*03 1235/1295 (1375) 5/112/66,5
Typ: 4G
ABE / EG-Genehmigung: e1*2007/46*0544*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
220 Audi A7 235/55R17 M+S A02) bis A10)
B66)E17)
245/50R17 M+S
245/55R17 M+S
255/50R17 M+S
e1*2007/46*0544*00 1205/1255 (1335) 5/112/66,5
Typ: 4G1
ABE / EG-Genehmigung: e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 220 Audi A7 235/55R17 M+S A02) bis A10)
B66)E17)
245/50R17 M+S
245/55R17 M+S
255/50R17 M+S
e13*2007/46*1147*01 1215/1255 (1335) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000478-C0-104-35~AU-5-112-66-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000478-C0-104-35~AU-5-112-66-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 23 zur ABE-Nr. 45821
Nr. : RA-000478-C0-104
Anlage-Nr. : 35
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
B66) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
Achse1: innenbelüftete Bremsscheibe Ø320x30 mm
E17) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 19-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 35 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R770 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.09.2011
