Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 1 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 80720
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 112 H
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2080 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 28,5 mm
8R, 8R1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 28,5 mm
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 2 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 195 Audi A4, 205/55R17 M+S A01) bis A10)
Audi A4 quattro K03)M00) K04)
(Limousine, Kombi)
205/55R17
E05a)K03)M00)
225/50R17
K01)K64)
235/50R17
K01)K28)K64)
245/45R17
K01)K64)
255/45R17
K01)K28)K64)
100 bis 176 Audi A4 Allroad 225/55R17 A02) bis A10)
A93)
235/50R17
245/50R17
255/45R17
e1*2001/116*0430*19 5/112/66,5
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 3 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, 205/55R17 M+S A01) bis A10)
Audi A4 quattro K03)M00) K04)
(Kombi)
205/55R17
E05a)K03)M00)
225/50R17
K01)K64)
235/50R17
K01)K28)K64)
245/45R17
K01)K64)
255/45R17
K01)K28)K64)
100 bis 176 Audi A4 Allroad 225/55R17 A02) bis A10)
A93)
235/50R17
245/50R17
255/45R17
e13*2007/46*1084*03 5/112/66,5
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 4 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 195 Audi A5 225/50R17 A02) bis A10)
(Coupe, Cabrio, 5-türer) A93)
235/50R17
A93)
245/45R17
A93)
255/45R17
260 Audi S5 225/55R17 M+S A02) bis A10)
A93) E07)
235/50R17 M+S
245/50R17 M+S
255/45R17 M+S
e1*2001/116*0430*19 5/112/66,5
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi A5 225/50R17 A02) bis A10)
(5-türer) A93)
235/50R17
A93)
245/45R17
A93)
255/45R17
e13*2007/46*1084*03 1205/117(1250) 5/112/66,5
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 5 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

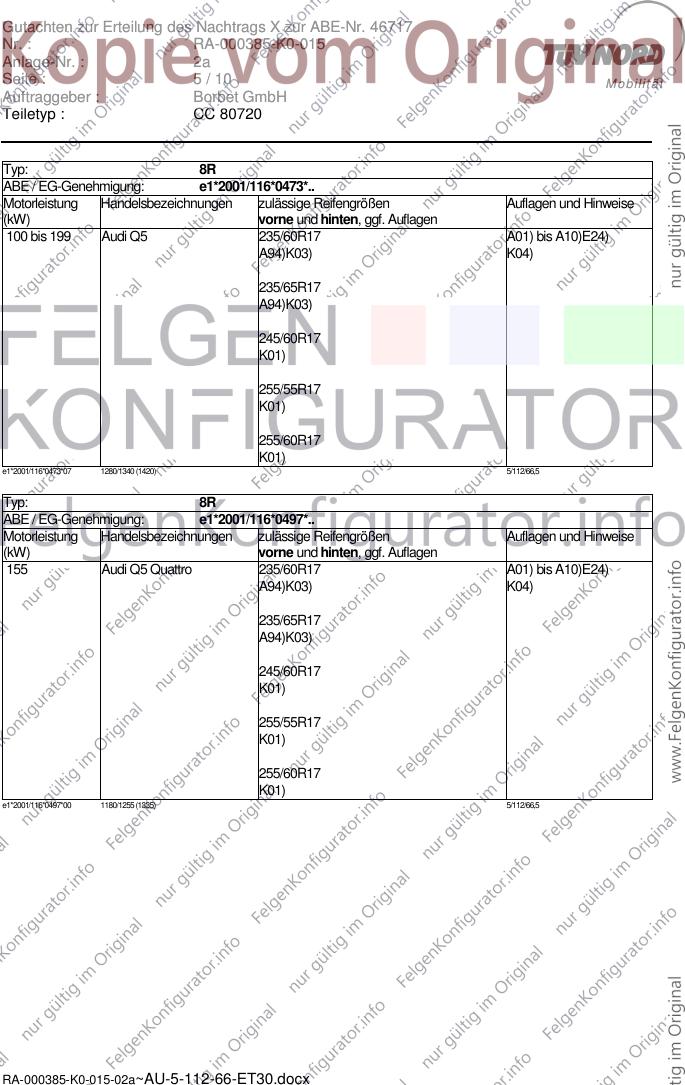

Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0473*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/60R17 A01) bis A10)E24)
A94)K03) K04)
235/65R17
A94)K03)
245/60R17
K01)
255/55R17
K01)
255/60R17
K01)
e1*2001/116*0473*07 1280/1340 (1420) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 Audi Q5 Quattro 235/60R17 A01) bis A10)E24)
A94)K03) K04)
235/65R17
A94)K03)
245/60R17
K01)
255/55R17
K01)
255/60R17
K01)
e1*2001/116*0497*00 1180/1255 (1335) 5/112/66,5
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 6 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: 8R1
ABE / EG-Genehmigung: e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/60R17 A01) bis A10) E24)
A94)K03) K04)
235/65R17
A94)K03)
245/60R17
K01)
255/55R17
K01)
255/60R17
K01)
e13*2007/46*1083*04 1280/1340 (1420) 5/112/66,5
Typ: 4G
ABE / EG-Genehmigung: e1*2007/46*0436*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 230 Audi A6 225/55R17 A02) bis A10)E26)
(Limousine, Kombi)
235/55R17
A01)K13)K22)K73)
245/50R17
A01)K13)K22)K73)
255/50R17
A01)K03)K04)K13)K22)K25)K28)
K71)K73)
150 bis 230 Audi A7 235/55R17 A02) bis A10)E26)
E07)
245/50R17
245/55R17
255/50R17
e1*2007/46*0436*05 5/112/66,5
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 7 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: 4G1
ABE / EG-Genehmigung: e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 220 Audi A7 235/55R17 A02) bis A10)
E07)
245/50R17
245/55R17
255/50R17
e13*2007/46*1147*01 1215/1255 (1335) 5/112/66,5
Typ: 4G
ABE / EG-Genehmigung: e1*2007/46*0544*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
220 Audi A7 235/55R17 A02) bis A10)
E07)
245/50R17
245/55R17
255/50R17
e1*2007/46*0544*00 1205/1255 (1335) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 8 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

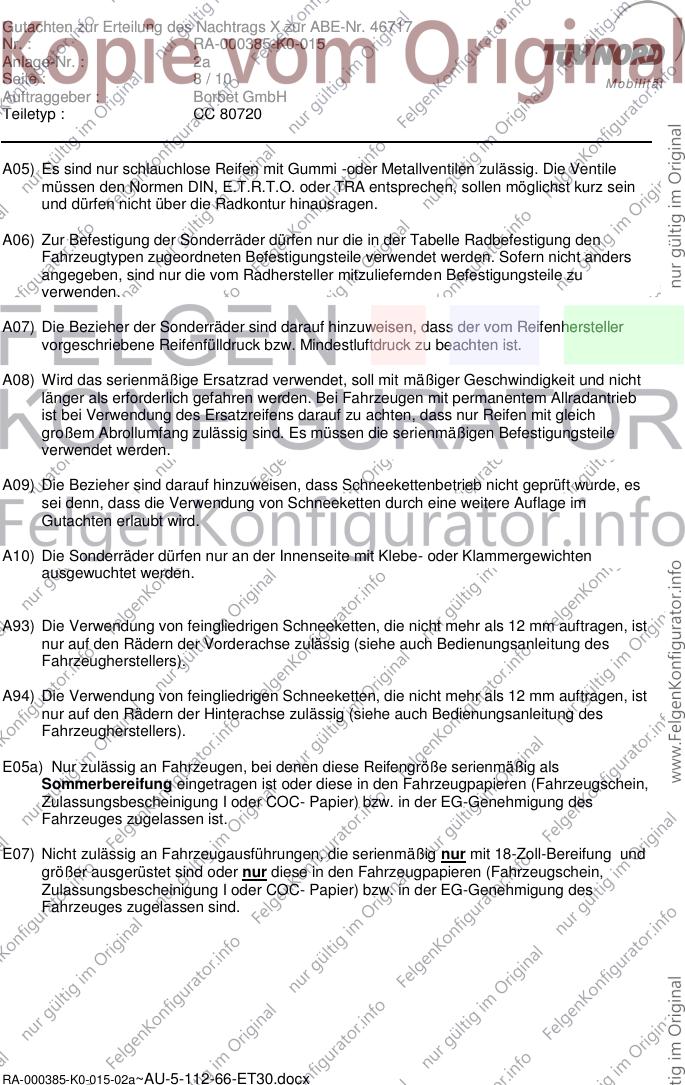

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 9 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

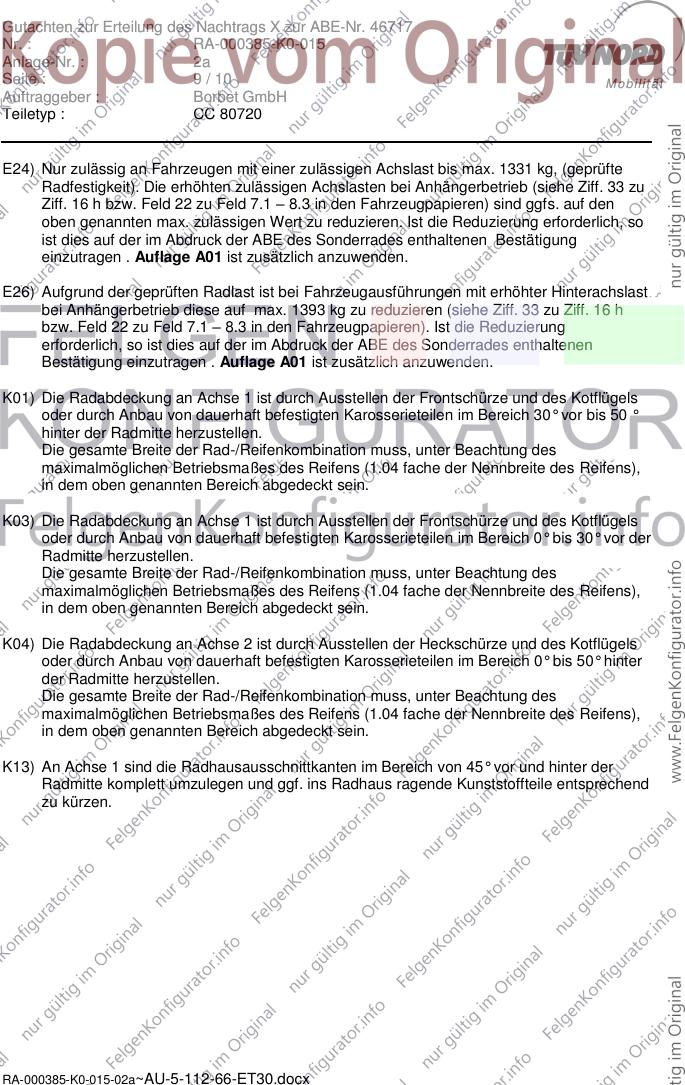

E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1331 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
E26) Aufgrund der geprüften Radlast ist bei Fahrzeugausführungen mit erhöhter Hinterachslast
bei Anhängerbetrieb diese auf max. 1393 kg zu reduzieren (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren). Ist die Reduzierung
erforderlich, so ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen
Bestätigung einzutragen . Auflage A01 ist zusätzlich anzuwenden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 2a
Seite : 10 / 10 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K22) An Achse 1 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung ist
eng an das äußere Karosserieblech anzulegen,
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und klebend zu befestigen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
Die Anlage Nr. 2a mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 80720 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 23.02.2012
RA-000385-K0-015-02a~AU-5-112-66-ET30.docx
