Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 1/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

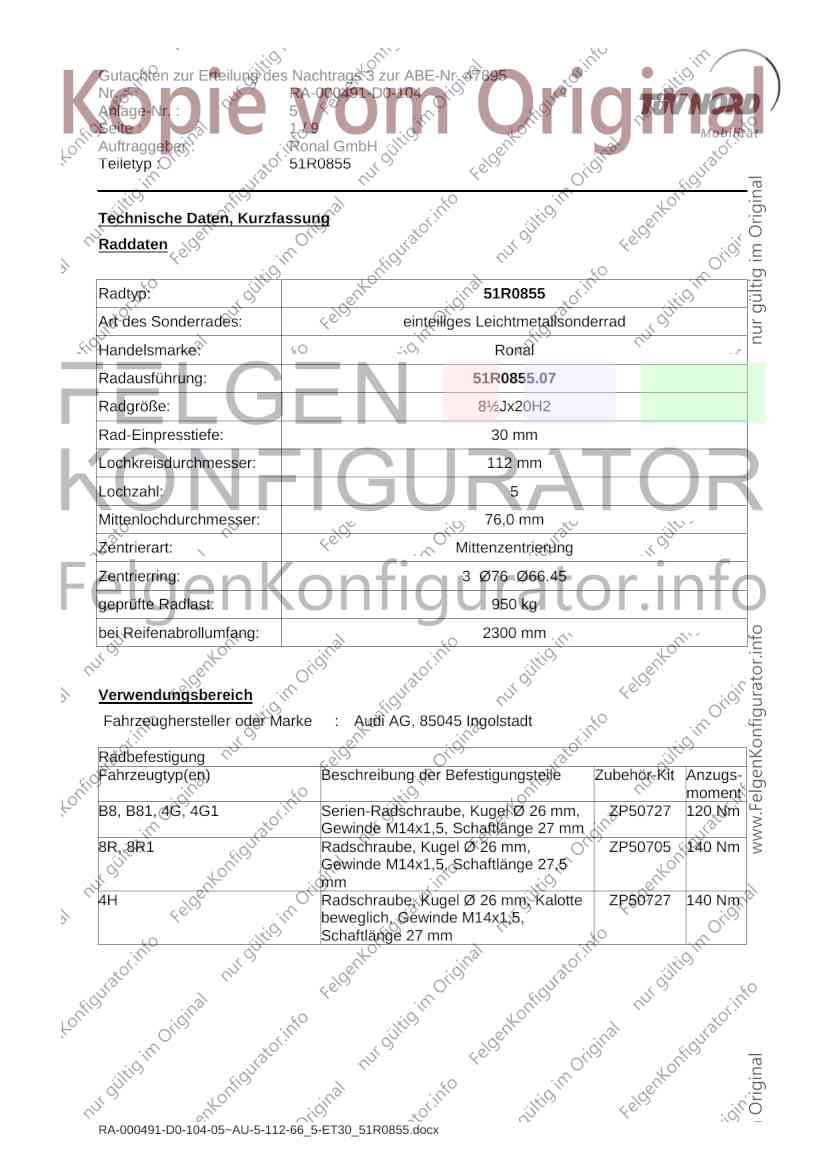

Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R0855
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R0855.07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Serien-Radschraube, Kugel Ø 26 mm, ZP50727 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
8R, 8R1 Radschraube, Kugel Ø 26 mm, ZP50705 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
4H Radschraube, Kugel Ø 26 mm, Kalotte ZP50727 140 Nm
beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm

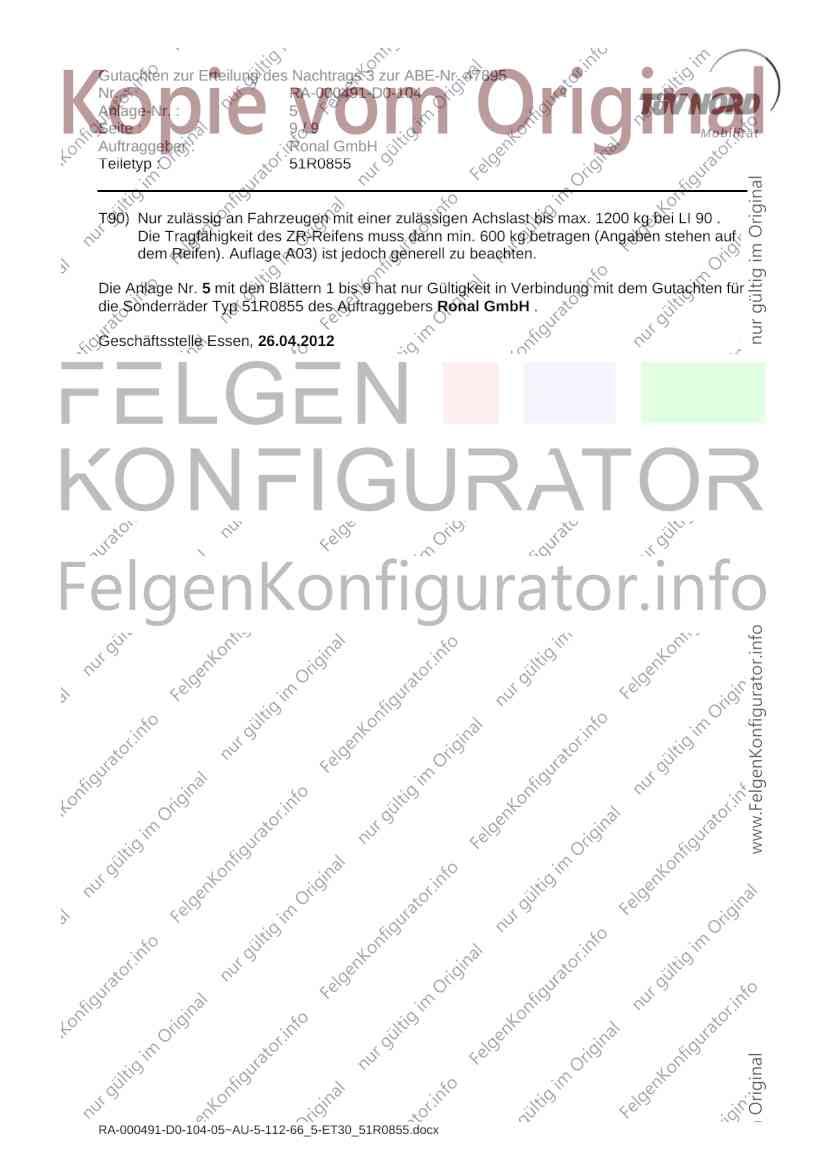

RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 2/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

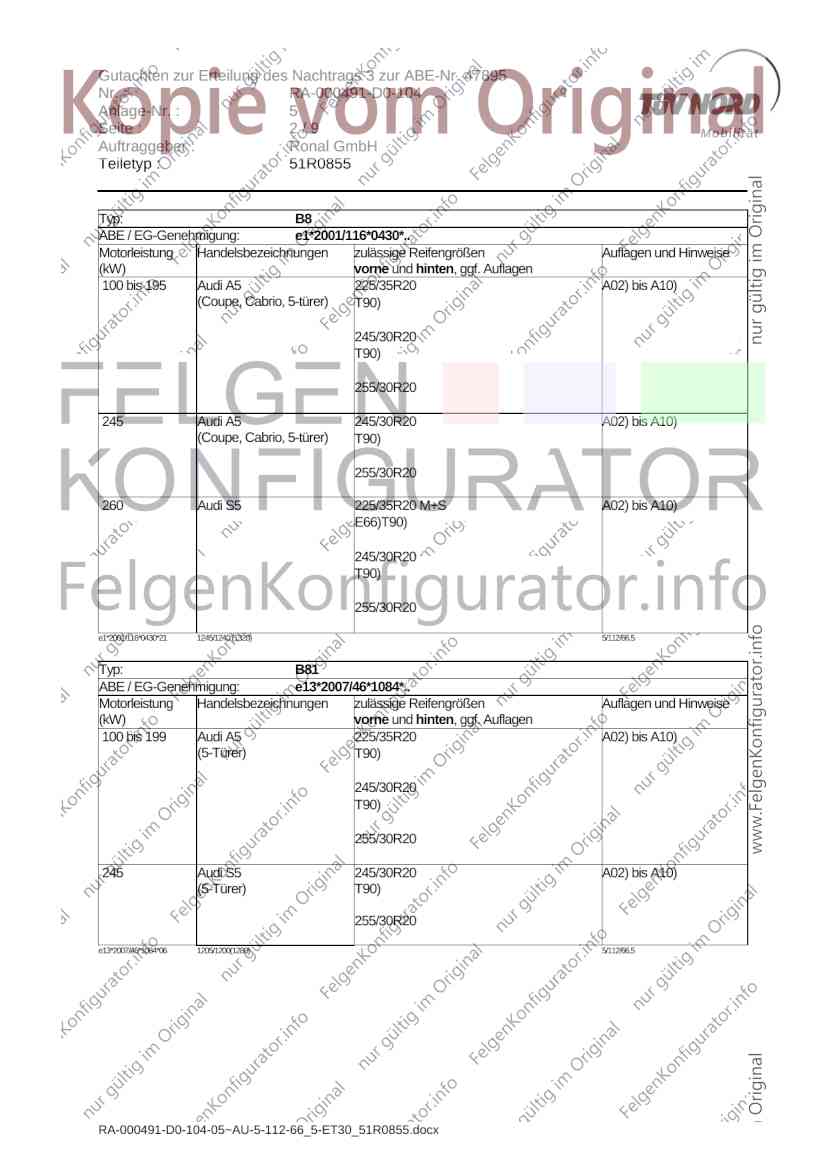

Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 195 Audi A5 225/35R20 A02) bis A10)
(Coupe, Cabrio, 5-türer) T90)
245/30R20
T90)
255/30R20
245 Audi A5 245/30R20 A02) bis A10)
(Coupe, Cabrio, 5-türer) T90)
255/30R20
260 Audi S5 225/35R20 M+S A02) bis A10)
E66)T90)
245/30R20
T90)
255/30R20
e1*2001/116*0430*21 1245/1240 (1320) 5/112/66,5
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi A5 225/35R20 A02) bis A10)
(5-Türer) T90)
245/30R20
T90)
255/30R20
245 Audi S5 245/30R20 A02) bis A10)
(5-Türer) T90)
255/30R20
e13*2007/46*1084*06 1205/1200(1280) 5/112/66,5
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 3/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

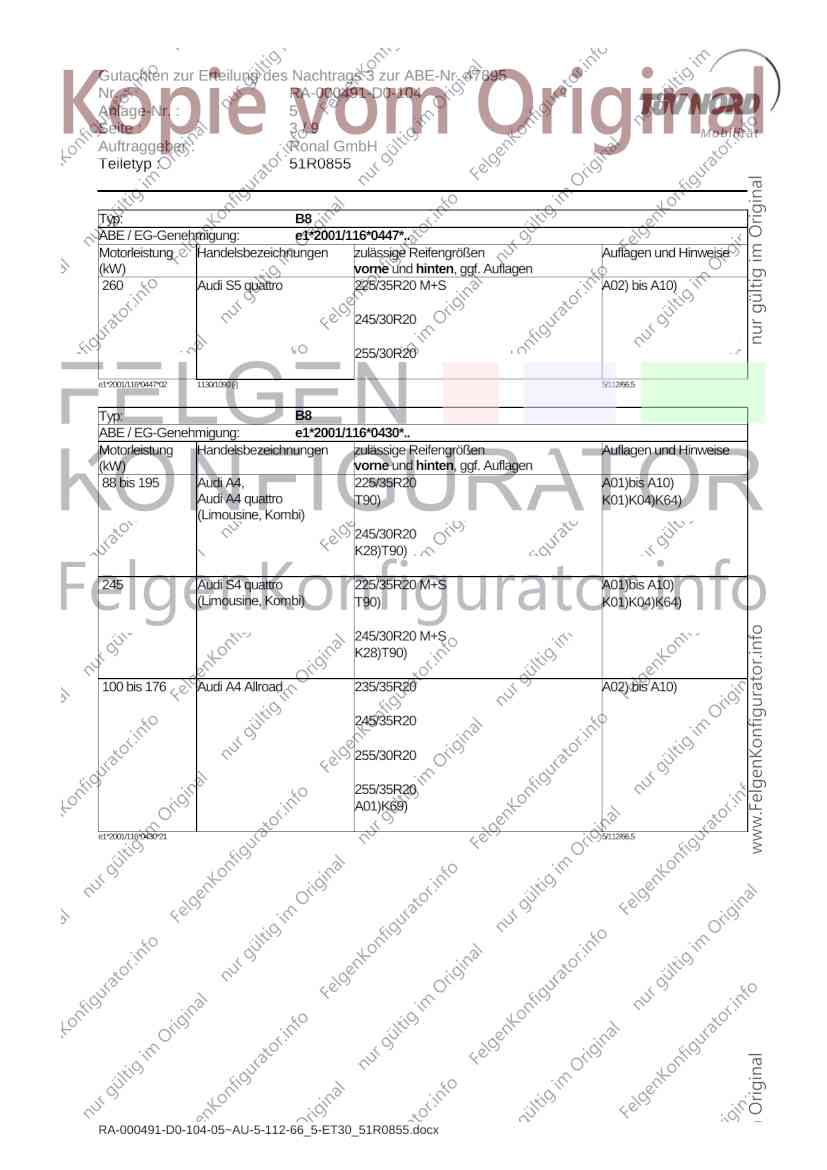

Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0447*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi S5 quattro 225/35R20 M+S A02) bis A10)
245/30R20
255/30R20
e1*2001/116*0447*02 1130/1090 (-) 5/112/66,5
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 195 Audi A4, 225/35R20 A01)bis A10)
Audi A4 quattro T90) K01)K04)K64)
(Limousine, Kombi)
245/30R20
K28)T90)
245 Audi S4 quattro 225/35R20 M+S A01)bis A10)
(Limousine, Kombi) T90) K01)K04)K64)
245/30R20 M+S
K28)T90)
100 bis 176 Audi A4 Allroad 235/35R20 A02) bis A10)
245/35R20
255/30R20
255/35R20
A01)K69)
e1*2001/116*0430*21 5/112/66,5
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 4/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ: B81
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, 225/35R20 A01)bis A10)
Audi A4 quattro T90) K01)K04)K64)
(Kombi)
245/30R20
K28)T90)
245 Audi S4 quattro 225/35R20 M+S A01)bis A10)
(Kombi) T90) K01)K04)K64)
245/30R20 M+S
K28)T90)
100 bis 176 Audi A4 Allroad 235/35R20 A02) bis A10)
245/35R20
255/30R20
255/35R20
A01)K69)
e13*2007/46*1084*06 1215/1250(1300) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0473*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/45R20 A02) bis A10)
245/45R20
A01)K03)
255/40R20
A01)K01)K04)
255/45R20
A01)K01)K04)
e1*2001/116*0473*08 1280/1340 (1420) 5/112/66,5
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 5/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ: 8R1
ABE / EG-Genehmigung: e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/45R20 A02) bis A10)
245/45R20
A01)K03)
255/40R20
A01)K01)K04)
255/45R20
A01)K01)K04)
e13*2007/46*1083*05 1280/1340 (1420) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 Audi Q5 Quattro 235/45R20 A02) bis A10)
245/45R20
A01)K03)
255/40R20
A01)K01)K04)
255/45R20
A01)K01)K04)
e1*2001/116*0497*00 1180/1255 (1335) 5/112/66,5
Typ(en): ABE / EG-Genehmigung(en):
4H e1*2007/46*0284*..
4H e1*2007/46*0398*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 368 Audi A8 235/45R20 A02) bis A10)
N245) E44)
245/40R20
N255)
255/40R20
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 6/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

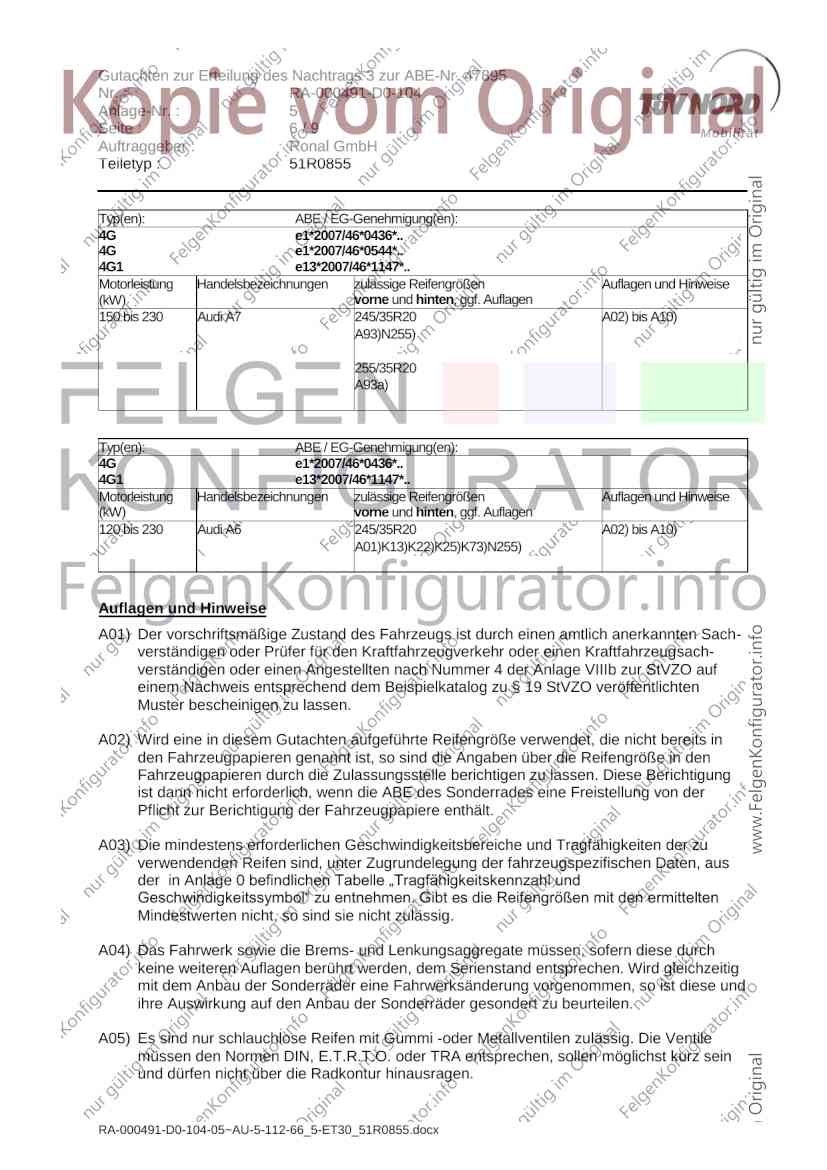

Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G e1*2007/46*0544*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 230 Audi A7 245/35R20 A02) bis A10)
A93)N255)
255/35R20
A93a)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 230 Audi A6 245/35R20 A02) bis A10)
A01)K13)K22)K25)K73)N255)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 7/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

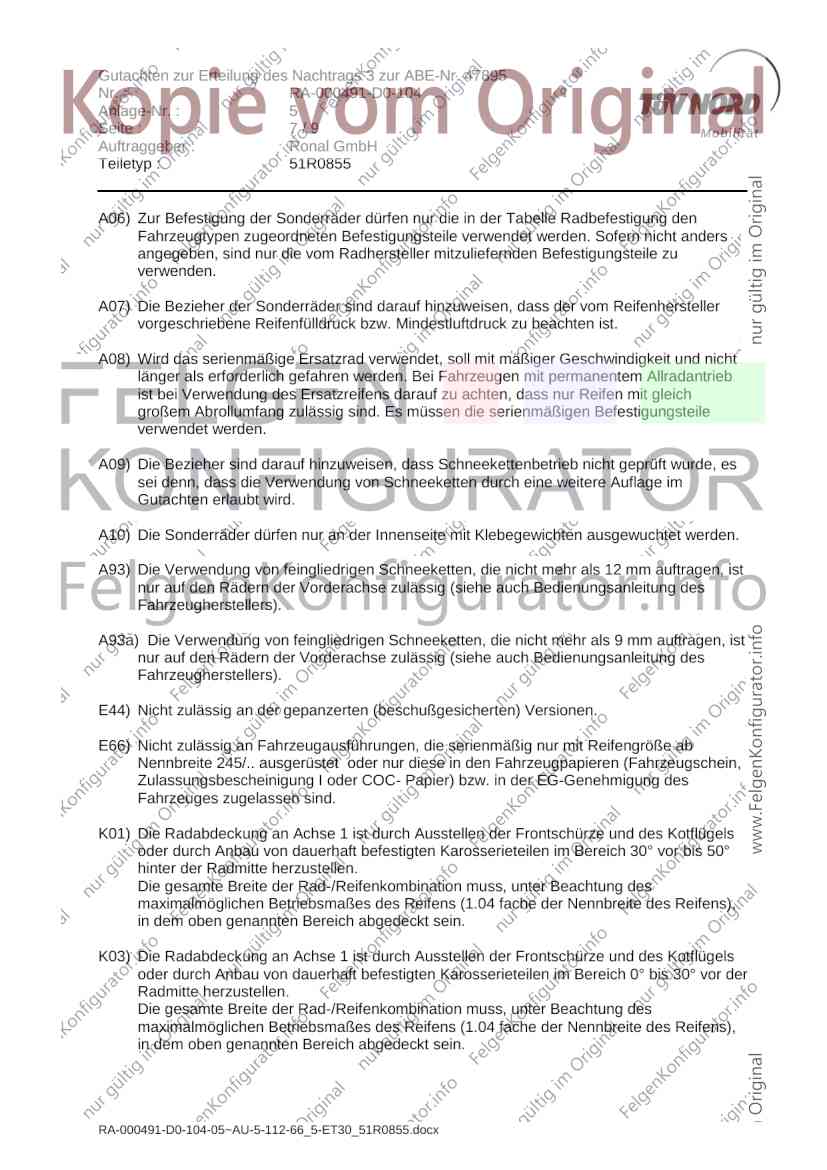

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E66) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 245/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 8/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855

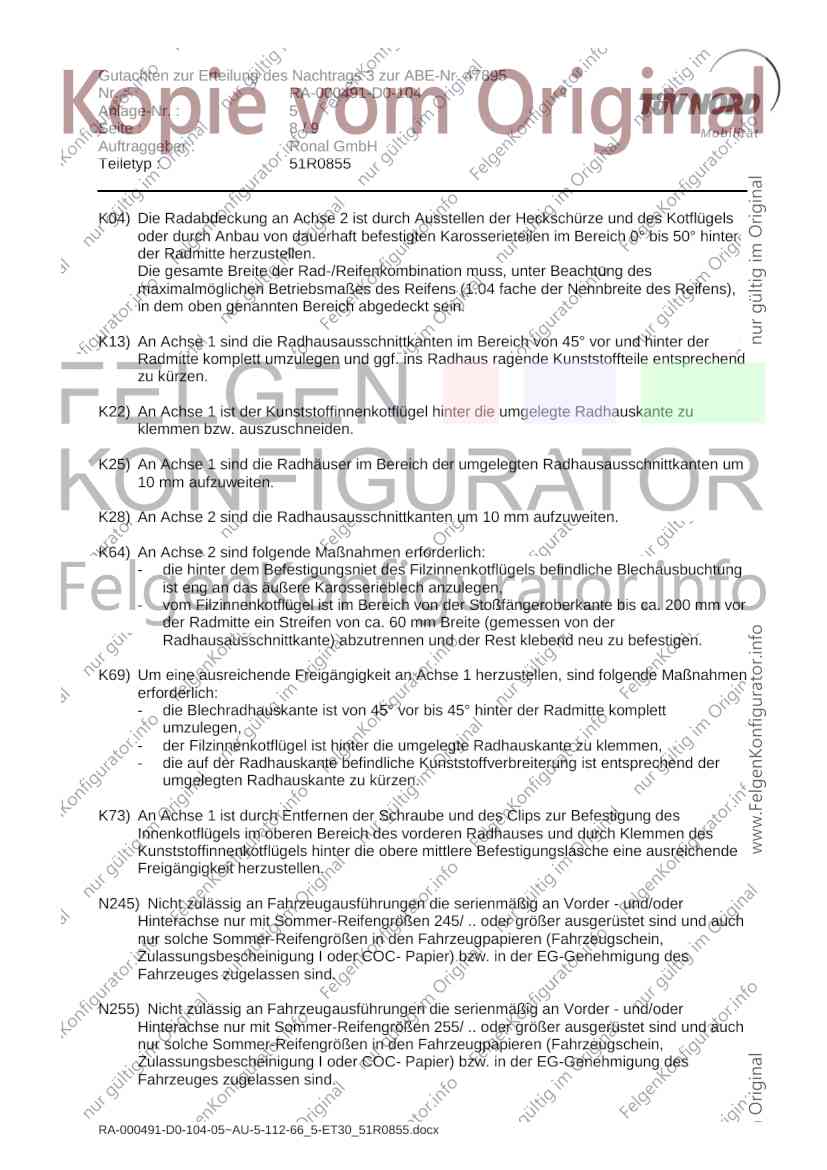

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K69) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett
umzulegen,
- der Filzinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
- die auf der Radhauskante befindliche Kunststoffverbreiterung ist entsprechend der
umgelegten Radhauskante zu kürzen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 5
Seite : 9/9 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 5 mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 51R0855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.04.2012
RA-000491-D0-104-05~AU-5-112-66_5-ET30_51R0855.docx
