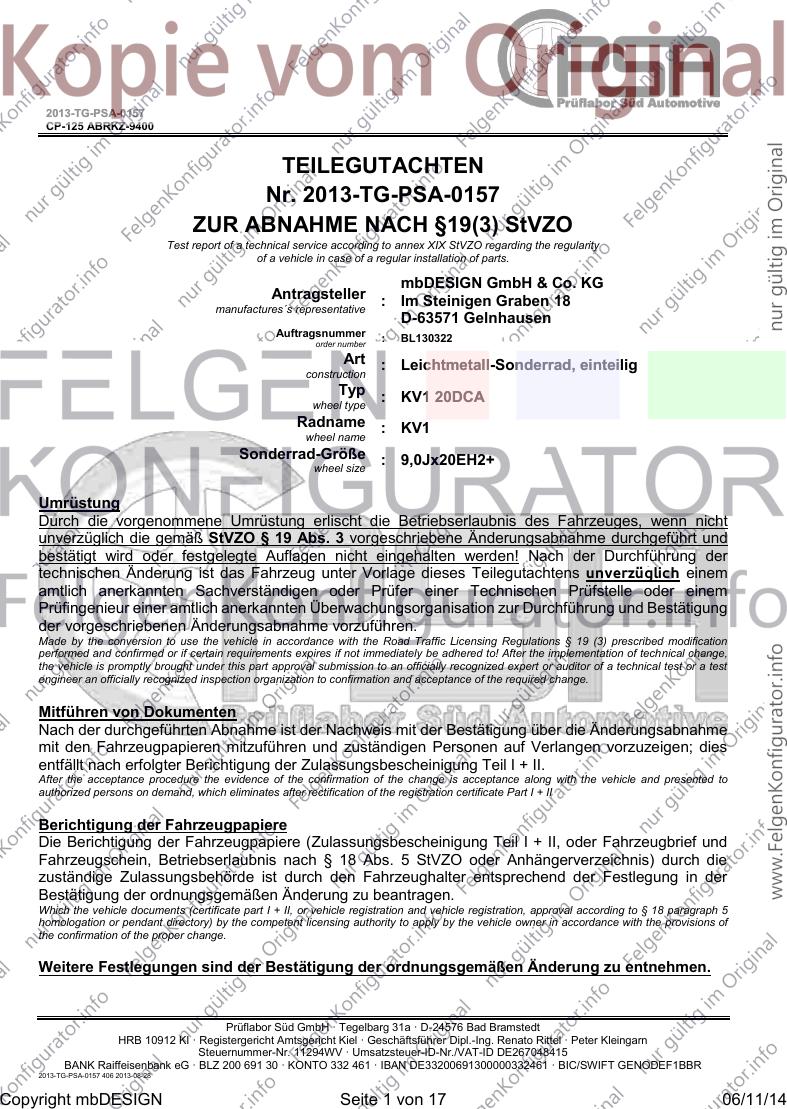

2013-TG-PSA-0157
CP-125 ABRKZ-9400
TEILEGUTACHTEN
Nr. 2013-TG-PSA-0157
ZUR ABNAHME NACH §19(3) StVZO
Test report of a technical service according to annex XIX StVZO regarding the regularity
of a vehicle in case of a regular installation of parts.
mbDESIGN GmbH & Co. KG
Antragsteller : Im Steinigen Graben 18
manufactures´s representative
D-63571 Gelnhausen
Auftragsnummer : BL130322
order number
Art : Leichtmetall-Sonderrad, einteilig
construction
Typ : KV1 20DCA
wheel type
Radname : KV1
wheel name
Sonderrad-Größe : 9,0Jx20EH2+
wheel size
Umrüstung
Durch die vorgenommene Umrüstung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und
bestätigt wird oder festgelegte Auflagen nicht eingehalten werden! Nach der Durchführung der
technischen Änderung ist das Fahrzeug unter Vorlage dieses Teilegutachtens unverzüglich einem
amtlich anerkannten Sachverständigen oder Prüfer einer Technischen Prüfstelle oder einem
Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung und Bestätigung
der vorgeschriebenen Änderungsabnahme vorzuführen.
Made by the conversion to use the vehicle in accordance with the Road Traffic Licensing Regulations § 19 (3) prescribed modification
performed and confirmed or if certain requirements expires if not immediately be adhered to! After the implementation of technical change,
the vehicle is promptly brought under this part approval submission to an officially recognized expert or auditor of a technical test or a test
engineer an officially recognized inspection organization to confirmation and acceptance of the required change.
Mitführen von Dokumenten
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme
mit den Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies
entfällt nach erfolgter Berichtigung der Zulassungsbescheinigung Teil I + II.
After the acceptance procedure the evidence of the confirmation of the change is acceptance along with the vehicle and presented to
authorized persons on demand, which eliminates after rectification of the registration certificate Part I + II
Berichtigung der Fahrzeugpapiere
Die Berichtigung der Fahrzeugpapiere (Zulassungsbescheinigung Teil I + II, oder Fahrzeugbrief und
Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis) durch die
zuständige Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der Festlegung in der
Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Which the vehicle documents (certificate part I + II, or vehicle registration and vehicle registration, approval according to § 18 paragraph 5
homologation or pendant directory) by the competent licensing authority to apply by the vehicle owner in accordance with the provisions of
the confirmation of the proper change.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Prüflabor Süd GmbH · Tegelbarg 31a · D-24576 Bad Bramstedt
HRB 10912 KI · Registergericht Amtsgericht Kiel · Geschäftsführer Dipl.-Ing. Renato Rittel · Peter Kleingarn
Steuernummer-Nr. 11294WV · Umsatzsteuer-ID-Nr./VAT-ID DE267048415
BANK Raiffeisenbank eG · BLZ 200 691 30 · KONTO 332 461 · IBAN DE33200691300000332461 · BIC/SWIFT GENODEF1BBR
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 1 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
1. HINWEISE - SPECIAL REFERENCES
1.1. Kennzeichnungen - M andatory markings
Der Radtyp KV1 20DCA ist mit dem Radname KV1 für die Sonderrad-Größe 9,0Jx20EH2+
gekennzeichnet. Es können noch zusätzliche Kontrollkennzeichen angebracht sein!
The type of wheel KV1 20DCA is marked with the wheel name KV1 for special wheel-Size 9,0Jx20EH2+. There are additional
control flags may be attached!
Das Leichtmetall-Sonderrad KV1 in der Ausführung KV1 20DCA an ACHSE-1- ist zulässig mit
Leichtmetall-Sonderrad Achse -2-: KV1 20DCA in der Sonderrad-Größe: 9,0Jx20EH2+ und/oder KV1
20DC in der Sonderradgröße: 10,5Jx20EH2+ und/oder KV1 20DCB in der Sonderrad-Größe:
12,0Jx20EH2+
Das Leichtmetall-Sonderad KV1 20DCA in der Sonderrad-Größe 9,0Jx20EH2+ ist auch an Achse -1- und
-2- zulässig. Die einzelnen Kombinationsmöglichkeiten sind der Verwendungsbereichsanlage(n) zu
entnehmen. Andere Leichtmetall-Sonderrad Kombinationen sind nicht zulässig.
Für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1 die unter die EU-Verordnung
661/2009/EG fallen, ist die Verwendung des Leichtmetall-Sonderrades unzulässig, wenn die Rad-
/Reifenkombination ohne serienmäßiges Reifendruckkontrollsystem nach ECE-R 64 verbaut werden.
Eine Deaktivierung des OEM-Reifendruckkontrollsystems führt zu einer Nicht-Vorschriftsmäßigkeit des
gesamten Fahrzeugs. Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit
Druckmesssensor am/im Rad kann das serienmäßige System verwendet werden, wenn beim Einbau in
das Leichtmetall-Sonderrad die Hinweise des Fahrzeugherstellers beachtet werden.
Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig. ---
Die Zentrierung des Leichtmetall-Sonderrades erfolgt über Zentrierringe ww. aus den
Werkstoffen Kunststoff oder Aluminium. Für Fahrzeuge mit einer Höchstgeschwindigkeit über
240km/h sind ausschließlich Zentrierringe aus dem Werkstoff Aluminium zu verwenden. Die
Radausführungen die fixgebohrt sind, und ohne Zentrierring auskommen sind hiervon
ausgenommen.
The centering of the light alloy wheel is special about the centering made from PVC or aluminum. For vehicles with a top speed
over 240km/h are to be used exclusively centering rings out of aluminum. The wheel which are designs fix bored, do not require
centering are excluded.
1.2. Zubehör - Accessories
Kennzeichnung
Radausführung Zentrierring Abmessungen Werkstoff
versions center ring Zentrierring center ring size center ring material
center ring marking
1 KV1 20DCA 5P1 JA Ø75,0-Ø66,5 Ø66,5 Aluminium
2 KV1 20DCA 5B JA Ø75,0-Ø66,5 Ø66,5 Aluminium
1.3. Befestigung - W heel fixing
Die Leichtmetall-Sonderräder KV1 20DCA werden mit Kegelbundschrauben/-muttern mit einem
Kegelwinkel 60° bzw. Kugelbundschrauben mit Radius 13 und Radius 14 u.a. auch mit
festem/beweglichem Kegel-/Kugelsitz in der DIN Maßen M12/M14/1/2UNF befestigt.
The light-alloy wheels KV1 20DCA are tapered with head bolts / nuts with a cone angle of 60 ° and spherical collar bolts with radius
13 and radius 14 even with fixed / mobile cone angle/spherical collar fixed in DIN sizes M12/M14/1/2UNF.
Seite 2 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 2 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben
der im jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
The torque of the light-alloy wheels on the vehicle meets the requirements of the respective application area listed vehicle
manufacturer.
1.4. Kombination - Combina tion
ACHSE -1-: 9,0Jx20EH2+ Ausführung KV1 20 und/oder ACHSE -2-: 9,0Jx20EH2+ Ausführung KV1 20
und/oder ACHSE -2-: 9,0Jx20EH2+ Ausführung: KV1 20DCA und/oder ACHSE -2-: 10,5Jx20EH2+
Ausführung: KV1 20DC und/oder ACHSE -2-: 12,0Jx20EH2+ Ausführung KV1 20DCB
ACHSE -1- ACHSE -2-
Position
Sonderrad-Größe Typ Verweis auf KBA-Typzeichen
wheel size wheel type reference to German type approval
ACHSE-1- 9,0Jx20EH2+ KV1 20DCA 2013-TG-PSA-0157 -entfällt-
ACHSE-1- 9,0Jx20EH2+ KV1 20 2013-TG-PSA-0144 -entfällt-
ACHSE-2- 9,0Jx20EH2+ KV1 20DCA 2013-TG-PSA-0157 -entfällt-
ACHSE-2- 10,5Jx20EH2+ KV1 20DC 2013-TG-PSA-0145 -entfällt-
ACHSE-2- 12,0Jx20EH2+ KV1 20DCB 2013-TG-PSA-0166 -entfällt-
2. ÜBERSICHT - OVERVIEW
zul.
Ausführungsbezeichnung Loch- Mitten- Einpress- zul. Abroll- gültig ab
Rad-
versions marking kreis loch tiefe umfang Fertig.
Ausführung last
(mm) center- wheel
load
rolling date of
version Kennzeichnung /-zahl bore inset
capacity
circumference manufacture
PCD/
Rad Zentrierring holes (mm) (mm) (kg) (mm) Datum
wheel mark center ring
KV1 20DCA 5P1 KV1 20DCA Ø75,0-Ø66,5 112/5 66,5 21 800 2200 06/13
KV1 20DCA 5B KV1 20DCA Ø75,0-Ø66,5 112/5 66,5 34 800 2200 06/13
3. BESCHREIBUNG DER SONDERRÄDER – DESCRIPTION OF WHEEL
mbDESIGN GmbH & Co. KG
Antragsteller : Im Steinigen Graben 18
manufactures´s representative
D-63571 Gelnhausen
mbDESIGN GmbH & Co. KG
Fertigungsstätte mbdesign® Leichtmetallräder
manufacturing site
: Im Steinigen Graben 18
D-63571 Gelnhausen
Handelsmarke : mbdesign®
trade mark
Seite 3 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 3 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

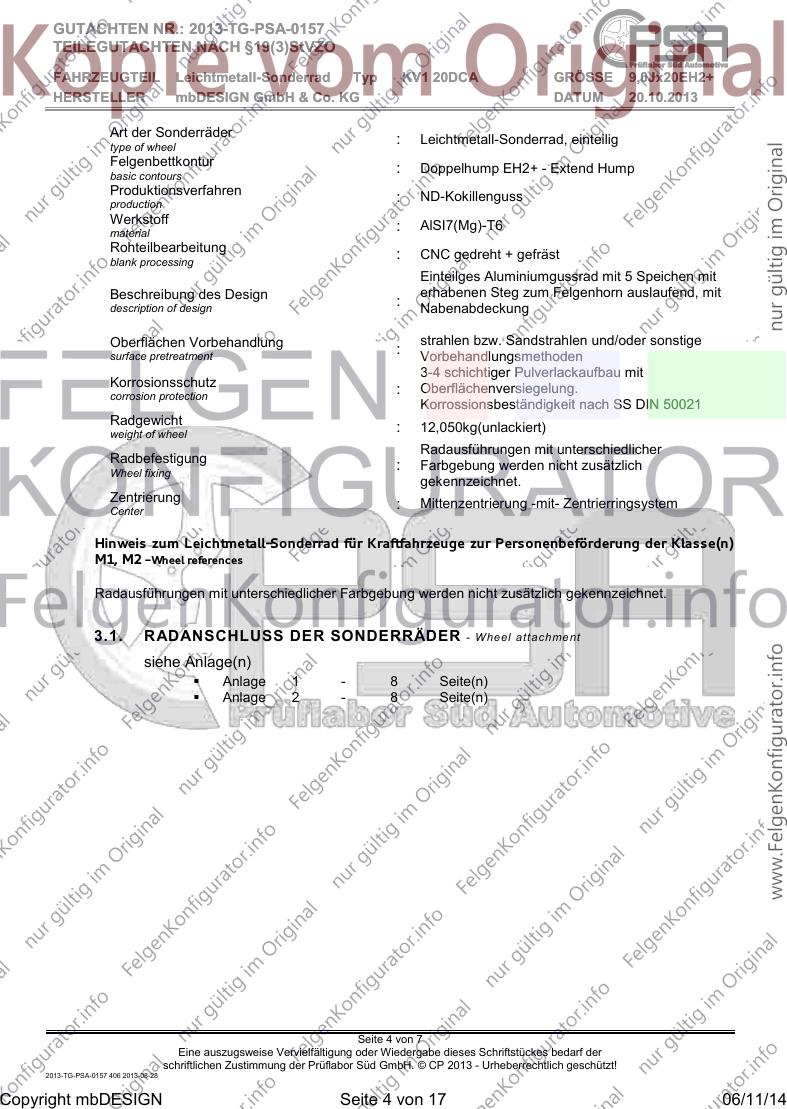

Art der Sonderräder
type of wheel
: Leichtmetall-Sonderrad, einteilig
Felgenbettkontur
basic contours
: Doppelhump EH2+ - Extend Hump
Produktionsverfahren
production
: ND-Kokillenguss
Werkstoff : AlSI7(Mg)-T6
material
Rohteilbearbeitung
blank processing
: CNC gedreht + gefräst
Einteilges Aluminiumgussrad mit 5 Speichen mit
Beschreibung des Design erhabenen Steg zum Felgenhorn auslaufend, mit
description of design
: Nabenabdeckung
Oberflächen Vorbehandlung strahlen bzw. Sandstrahlen und/oder sonstige
surface pretreatment
: Vorbehandlungsmethoden
3-4 schichtiger Pulverlackaufbau mit
Korrosionsschutz
corrosion protection
: Oberflächenversiegelung.
Korrossionsbeständigkeit nach SS DIN 50021
Radgewicht
weight of wheel
: 12,050kg(unlackiert)
Radausführungen mit unterschiedlicher
Radbefestigung
Wheel fixing
: Farbgebung werden nicht zusätzlich
gekennzeichnet.
Zentrierung
Center
: Mittenzentrierung -mit- Zentrierringsystem
Hinweis zum Leichtmetall-Sonderrad für Kraftfahrzeuge zur Personenbeförderung der Klasse(n)
M1, M2 - Wheel references
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
3.1. RADANSCHLUSS DER SONDERRÄDER - Wheel attachment
siehe Anlage(n)
Anlage 1 - 8 Seite(n)
Anlage 2 - 8 Seite(n)
Seite 4 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 4 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

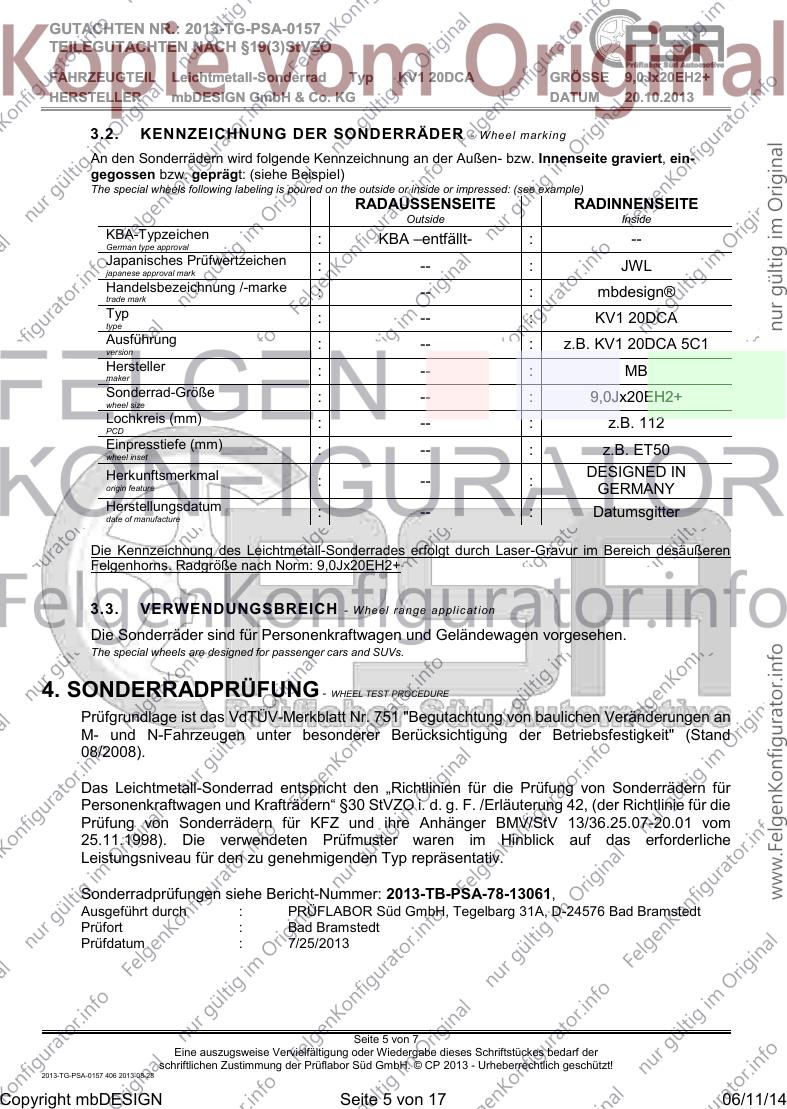

3.2. KENNZEICHNUNG DER SONDERRÄDER - W heel marking
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, ein-
gegossen bzw. geprägt: (siehe Beispiel)
The special wheels following labeling is poured on the outside or inside or impressed: (see example)
RADAUSSENSEITE RADINNENSEITE
Outside Inside
KBA-Typzeichen : KBA –entfällt- : --
German type approval
Japanisches Prüfwertzeichen : -- : JWL
japanese approval mark
Handelsbezeichnung /-marke : -- : mbdesign®
trade mark
Typ : -- : KV1 20DCA
type
Ausführung : -- : z.B. KV1 20DCA 5C1
version
Hersteller : -- : MB
maker
Sonderrad-Größe : -- : 9,0Jx20EH2+
wheel size
Lochkreis (mm) : -- : z.B. 112
PCD
Einpresstiefe (mm) : -- : z.B. ET50
wheel inset
Herkunftsmerkmal DESIGNED IN
: -- :
origin feature GERMANY
Herstellungsdatum : -- : Datumsgitter
date of manufacture
Die Kennzeichnung des Leichtmetall-Sonderrades erfolgt durch Laser-Gravur im Bereich desäußeren
Felgenhorns. Radgröße nach Norm: 9,0Jx20EH2+
3.3. VERWENDUNGSBREICH - W heel range applicat ion
Die Sonderräder sind für Personenkraftwagen und Geländewagen vorgesehen.
The special wheels are designed for passenger cars and SUVs.
4. SONDERRADPRÜFUNG - WHEEL TEST PROCEDURE
Prüfgrundlage ist das VdTÜV-Merkblatt Nr. 751 "Begutachtung von baulichen Veränderungen an
M- und N-Fahrzeugen unter besonderer Berücksichtigung der Betriebsfestigkeit" (Stand
08/2008).
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die
Prüfung von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom
25.11.1998). Die verwendeten Prüfmuster waren im Hinblick auf das erforderliche
Leistungsniveau für den zu genehmigenden Typ repräsentativ.
Sonderradprüfungen siehe Bericht-Nummer: 2013-TB-PSA-78-13061,
Ausgeführt durch : PRÜFLABOR Süd GmbH, Tegelbarg 31A, D-24576 Bad Bramstedt
Prüfort : Bad Bramstedt
Prüfdatum : 7/25/2013
Seite 5 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 5 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

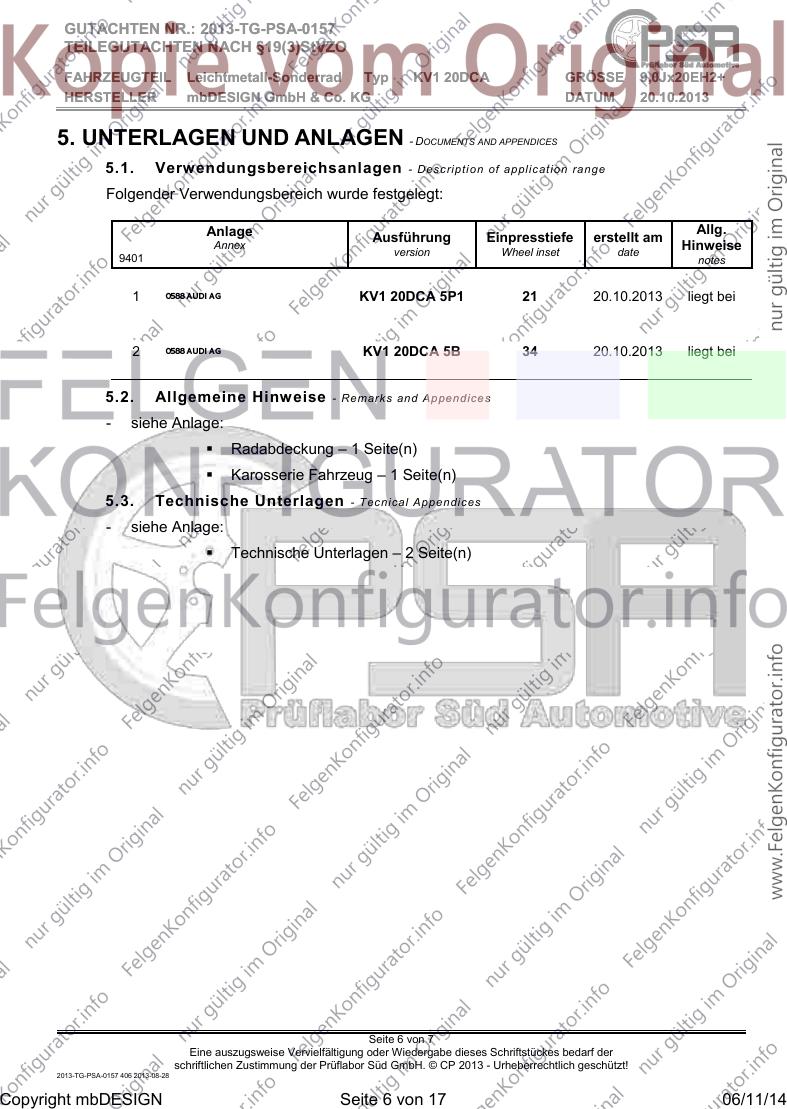

5. UNTERLAGEN UND ANLAGEN - DOCUMENTS AND APPENDICES
5.1. Verwendungsbereichsanlagen - Descripti on of application range
Folgender Verwendungsbereich wurde festgelegt:
Anlage Allg.
Ausführung Einpresstiefe erstellt am
Annex
version Wheel inset date Hinweise
9401 notes
1 0588 AUDI AG KV1 20DCA 5P1 21 20.10.2013 liegt bei
2 0588 AUDI AG KV1 20DCA 5B 34 20.10.2013 liegt bei
5.2. Allgemeine Hinweise - Remarks and Appendices
- siehe Anlage:

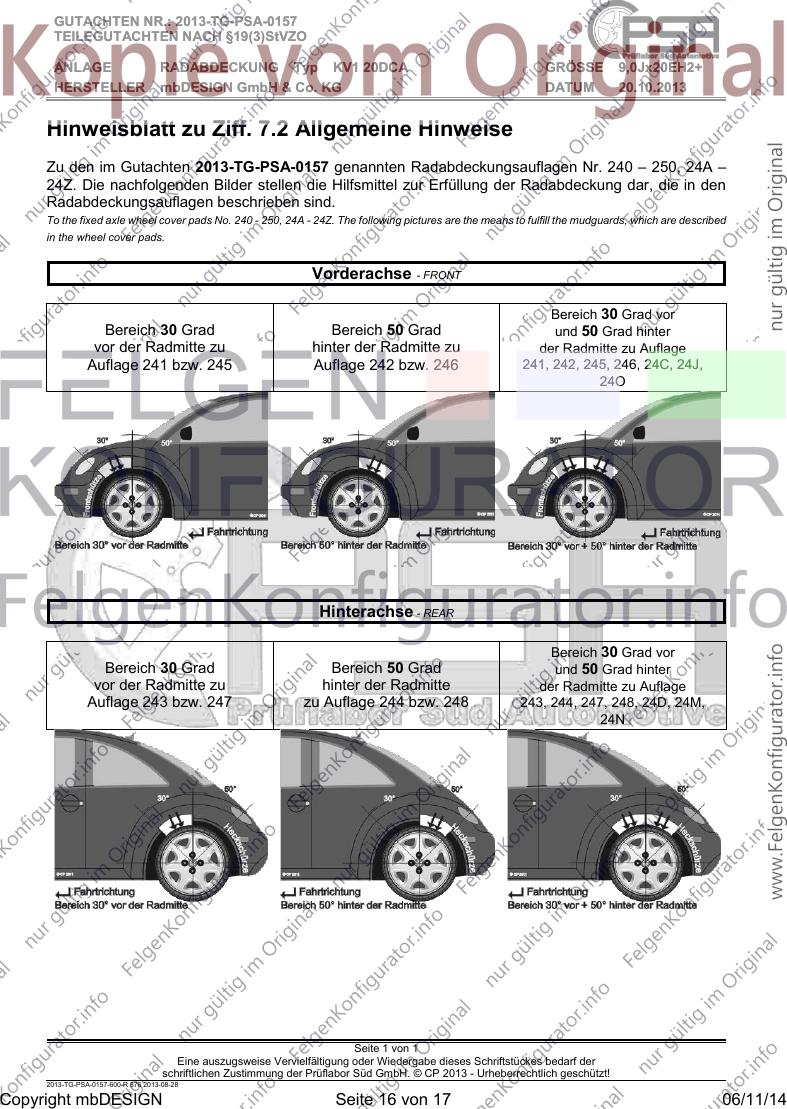

Radabdeckung – 1 Seite(n)
Karosserie Fahrzeug – 1 Seite(n)
5.3. Technische Unterlagen - Tecnical Appendices
- siehe Anlage:
Technische Unterlagen – 2 Seite(n)
Seite 6 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 6 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
FAHRZEUGTEIL Leichtmetall-Sonderrad Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
6. QUALITY MANAGEMENT SYSTEM
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
( FAKT Certification Services - Register-Nr. 01 06 004 - Erstzertifizierung 20.07.2006 -
Gültig bis 03.11.2013 )
7. ANMERKUNGEN - NOTES
Dieses Gutachten umfasst die Seiten 1 bis 7. Dieses Gutachten darf nur vom Auftraggeber und
nur in vollem Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise
Vervielfältigung und Veröffentlichung des Gutachtens ist nur nach schriftlicher Genehmigung des
Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 7.The Test Report shall be reproduced and published in full incl. Annexes only and by the client
only. It shall be reproduced partially with the written permission of the Test Laboratory only.
Bad Bramstedt, 20.10.2013
Prüflabor Süd GMBH
Akkreditiert von der Benennungsstelle
des Kraf tf ahrt -Bundesamtes, Bundesrepublik Deutschland
Accredited by accreditation authority of Kraftfahrt-Bundesamt,
Federal Republic of Germany
KBA-P 00081-09
Der Sachverständige
Chr. P f e i l
Seite 7 von 7
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157 406 2013-08-28
Copyright mbDESIGN Seite 7 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
HERSTELLER - vehicle maker 0588 AUDI AG
RADDATEN - wheel data
Radgröße nach Norm : 9,0Jx20EH2+ Einpresstiefe (mm) : 21
size + rim contour designation wheel inset
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
PCD(mm)/hole(s) centered way
TECHNISCHE DATEN (Kurzfassung)
short specification
Ein- zul. zul. gültig
Ausführungsbezeichnung Loch- Mitten-
press- Rad- Abroll- ab
versions marking kreis Zentrierring loch
Ausführung tiefe last umfang Fertig.
(mm) Werkstoff center-
wheel load rolling date of
bore
version Kennzeichnung /-zahl center ring inset capacity circumference manufacture
PCD/ material
Rad Zentrierring holes (mm) (mm) (kg) (mm) Datum
wheel mark center ring
KV1 20DCA 5P1 KV1 20DCA Ø75,0-Ø66,5 112/5 Aluminium Ø66,5 21 800 2200 06/13
ART der Befestigung – wheel attachment:
BEFESTIGUNGSMITTEL :
SC = SCHRAUBE; MU = MUTTER; VS = SPEZIALSCHRAUBE; OE = OE
wheel fixing Befestigungsmittel
Anzugsdrehmoment: z.B. 120/140 = 1.Wert-anziehen 2.Wert-nachziehen
Anzugs-
Hersteller Fz-Typ kW ART MASSE SCHAFT BUND
Drehmoment
Audi B8 88-140 SC M14x1,5 28,3 60° 120/140
Audi B8 176-195 SC M14x1,5 30 60° 120/140
Audi B8 176-331 SC M14x1,5 30 60° 120/140
Audi 4G alle SC M14x1,5 30 60° 120/140
Audi 4H Alle SC M14x1,5 30 60° 120/140
Audi 8R alle SC M14x1,5 30 60° 120/140
VERWENDUNGSBEREICH/HERSTELLER : 0588 AUDI AG
application range by maker
Verkaufsbezeichnung : A4
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0447*.. 331 265/30R20 94Y 53S Ausf. RS4 Avant;
265/30R20 94 52J; 53S Allradantrieb;
ab
e1*2001/116*0447*04;
nicht Vmax 280;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
51E; 55M; 71C; 71K;
723; 729; 73C; 740;
744; 74A; 74P; 76A;
835; 918; 919; 955;
RRO
Seite 1 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 8 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

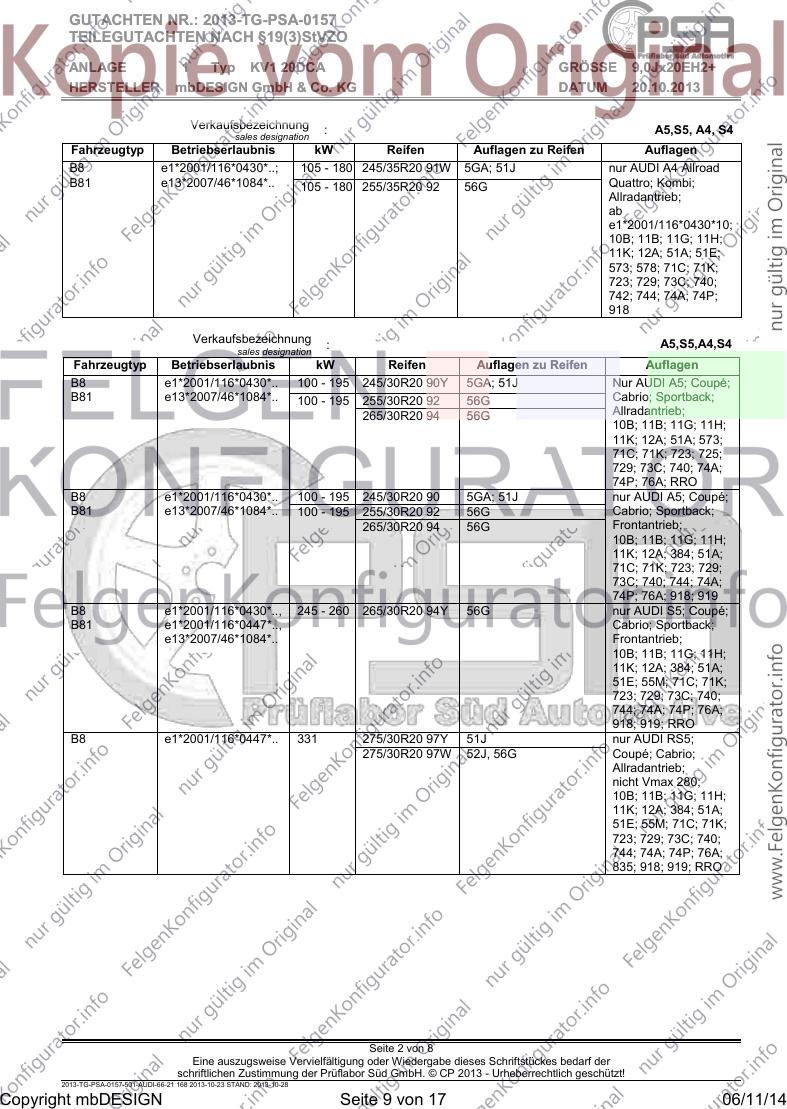

Verkaufsbezeichnung : A5,S5, A4, S4
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*..; 105 - 180 245/35R20 91W 5GA; 51J nur AUDI A4 Allroad
B81 e13*2007/46*1084*.. 105 - 180 255/35R20 92 56G Quattro; Kombi;
Allradantrieb;
ab
e1*2001/116*0430*10;
10B; 11B; 11G; 11H;
11K; 12A; 51A; 51E;
573; 578; 71C; 71K;
723; 729; 73C; 740;
742; 744; 74A; 74P;
918
Verkaufsbezeichnung : A5,S5,A4,S4
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 195 245/30R20 90Y 5GA; 51J Nur AUDI A5; Coupé;
B81 e13*2007/46*1084*.. 100 - 195 255/30R20 92 56G Cabrio; Sportback;
265/30R20 94 56G Allradantrieb;
10B; 11B; 11G; 11H;
11K; 12A; 51A; 573;
71C; 71K; 723; 725;
729; 73C; 740; 74A;
74P; 76A; RRO
B8 e1*2001/116*0430*.. 100 - 195 245/30R20 90 5GA; 51J nur AUDI A5; Coupé;
B81 e13*2007/46*1084*.. 100 - 195 255/30R20 92 56G Cabrio; Sportback;
265/30R20 94 56G Frontantrieb;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
71C; 71K; 723; 729;
73C; 740; 744; 74A;
74P; 76A; 918; 919
B8 e1*2001/116*0430*.., 245 - 260 265/30R20 94Y 56G nur AUDI S5; Coupé;
B81 e1*2001/116*0447*.., Cabrio; Sportback;
e13*2007/46*1084*.. Frontantrieb;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
51E; 55M; 71C; 71K;
723; 729; 73C; 740;
744; 74A; 74P; 76A;
918; 919; RRO
B8 e1*2001/116*0447*.. 331 275/30R20 97Y 51J nur AUDI RS5;
275/30R20 97W 52J, 56G Coupé; Cabrio;
Allradantrieb;
nicht Vmax 280;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
51E; 55M; 71C; 71K;
723; 729; 73C; 740;
744; 74A; 74P; 76A;
835; 918; 919; RRO
Seite 2 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 9 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
Verkaufsbezeichnung : A7
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*..; 150 - 230 245/35R20 95Y 51J Frontantrieb;
4G1 e1*2007/46*0544*..; 150 - 230 255/35R20 97Y 54F Allradantrieb;
e13*2007/46*1147*.. 265/35R20 99 nur Ausf. A7
275/30R20 97Y 24J; 24M; 56G Sportback;
10B; 11B; 11G; 11H;
11K; 12A; 384; 51A;
573; 71C; 71K; 723;
729; 73C; 740; 744;
74A; 74P; 76A; 835;
918; 919; RRO
Verkaufsbezeichnung : A8
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4H e1*2007/46*0284*.. 258 - 273 235/45R20 96Y 5JJ Allradantrieb;
e1*2007/46*0398*.. 258 - 273 245/40R20 99 5JJ nicht Ausf. langer
258 - 273 255/40R20 97 5JJ Radstand;
265/40R20 100 24J; 24M; 56G 10B; 11B; 11G; 11H;
275/35R20 98 24J; 24M; 56G 11K; 12A; 384; 51A;
51E; 573; 71C; 71K;
723; 729; 73C; 740;
744; 74A; 74P; 76A;
835; 918; 919
Verkaufsbezeichnung : Q5
sales designation
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*..; 100 -200 235/45R20 96 56G Frontantrieb;
8R1 e1*2001/116*0497*.., 245/45R20 99 56G Allradantrieb;
8R2 e13*2007/46*1083*..; 255/45R20 24J; 24M; 56G 10B; 11B; 11G; 11H;
e13*2007/46*1179*.. 11K; 12A; 384; 51A;
51E; 573; 578; 71C;
71K; 723; 729; 73C;
740; 744; 74A; 74P;
76A; 918
Auflagen
10B)
Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B)
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt ist, so
sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit den
Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw. der
Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G)
Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen, sofern
diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die Sonder-
Fahrwerksfedern muss eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen; gegen die
Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird gleichzeitig mit dem
Seite 3 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 10 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den Anbau
der Sonderräder gesondert zu beurteilen.
11H)
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind.
11K)
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen oder
Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach
Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog zum §19
StVZO veröffentlichten Muster bescheinigen zu lassen.
12A)
Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten Fahrzeugtyp
eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist. Für diese Umrüstung mit der Einschränkung in Spalte
Auflagen "Reifen mit Schneeketten" sind die dort aufgeführten Auflagen und Hinweise zu beachten.
247)
Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft befestigten
Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B.
Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung
ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
24J)
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der Radmitte
herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung,
usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
24M)
Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der Radmitte
herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung,
usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache
der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
das Hinweisblatt ist zu beachten!
250)
An Achse 1 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter der Radmitte
vollständig nach innen umzulegen. In das Radhaus ragende Kunststoffteile, Filz/Kunststoffinnenkotflügel sind
unter Berücksichtigung der Fertigungstoleranzen des Fahrzeugs zu kürzen. Das Betriebsmaß des Reifens (1,04
fache der Nennbreite des Reifens) für den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten
Werte und Bereiche sind der ANLAGE Karosserie Fahrzeug zu entnehmen.
das Hinweisblatt ist zu beachten!
260)
An Achse 2 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter der Radmitte
vollständig nach innen umzulegen. In das Radhaus ragende Kunststoffteile, Filz/Kunststoffinnenkotflügel sind
Seite 4 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 11 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
unter Berücksichtigung der Fertigungstoleranzen des Fahrzeugs zu kürzen. Das Betriebsmaß des Reifens (1,04
fache der Nennbreite des Reifens) für den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten
Werte und Bereiche sind der ANLAGE Karosserie Fahrzeug zu entnehmen.
das Hinweisblatt ist zu beachten!
384)
Bei optionaler Ausrüstung des Fahrzeuges mit einer Anhängerkupplung bzw. Trailer-Option und kein Anhänger
angekuppelt ist und sind, gleichzeitig ein Stecker in der Anhängersteckdose z.B. ein Fahrradträger mit Beleuchtung
angeschlossen ist, kann es in extremen Fahrsituationen automatisch zu plötzlichen Bremsvorgängen kommen. Die
Bedienungsanleitung des Fahrzeuges ist zu beachten.
51A)
Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten. Die Verwendung von Reifen mit
Notlaufeigenschaften ist laut Hersteller nur mit Reifenfülldrucküberwachungssystem zulässig.
51E)
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie an Achse 1 und
Achse 2 zulässig.
51J)
Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den Fahrzeugpapieren
serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J)
Diese Reifengröße ist nur mit M+S-Profil zulässig.
53S)
Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße mit Angabe
des Mindestreifenfülldruckes erforderlich; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
54F)
Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit unterschiedlicher
Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den Fahrzeugpapieren
aufgeführt ist, kann deshalb eine Angleichung erforderlich werden. Sofern eine Angleichung durchgeführt wird,
ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen zu berücksichtigen. Der vorschriftsmäßige
Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einen Kraftfahrzeug-sachverständigen oder einen Angestellten nach Abschnitt 4 der
Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog zum §19
StVZO veröffentlichten Muster bescheinigen zu lassen.
55M)
Es sind nur die vom Fahrzeughersteller freigegebenen Reifenfabrikate zulässig. Die entsprechenden Hinweise in
der Betriebsanleitung des Fahrzeugs sind zu beachten. Besondere Freigaben sind vom Fahrzeughersteller zu
bestätigen. Ein Nachweis ist mit den Fahrzeugpapieren mitzuführen.
56G)
Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
57E)
Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F)
Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse/Achse 2 zulässig.
Seite 5 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 12 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

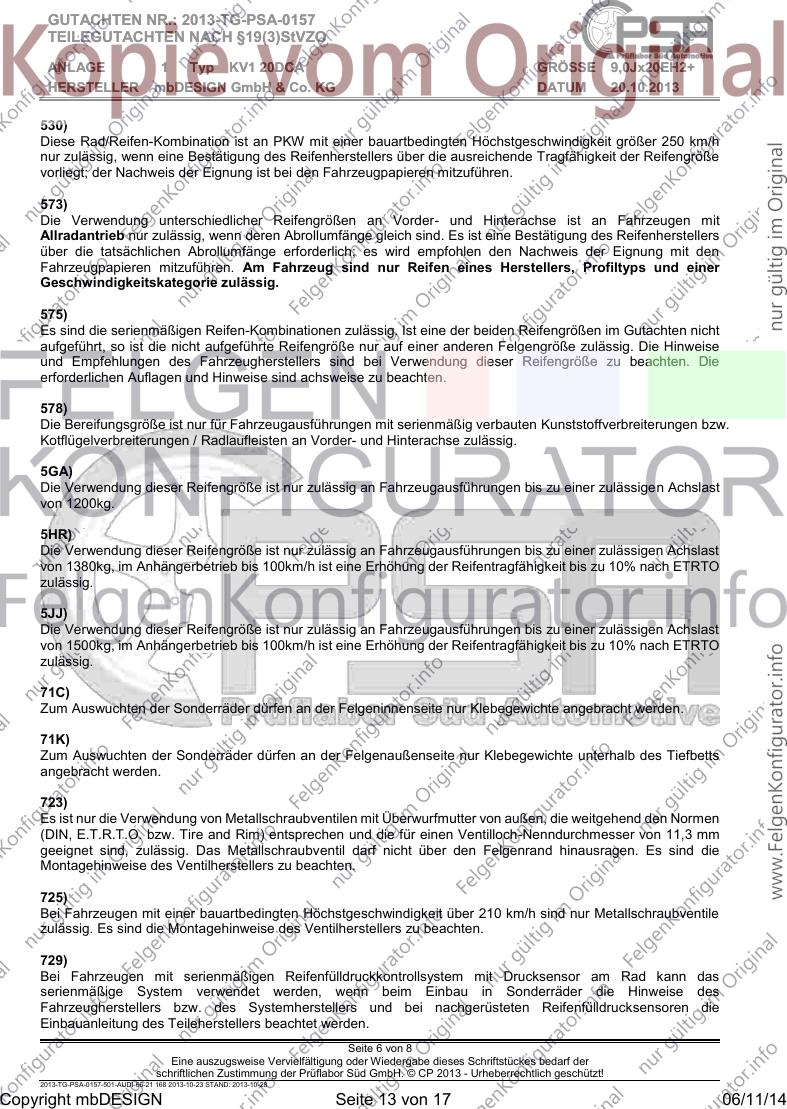

530)
Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250 km/h
nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
573)
Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind. Es ist eine Bestätigung des Reifenherstellers
über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung mit den
Fahrzeugpapieren mitzuführen. Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer
Geschwindigkeitskategorie zulässig.
575)
Es sind die serienmäßigen Reifen-Kombinationen zulässig. Ist eine der beiden Reifengrößen im Gutachten nicht
aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße zulässig. Die Hinweise
und Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
578)
Die Bereifungsgröße ist nur für Fahrzeugausführungen mit serienmäßig verbauten Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen / Radlaufleisten an Vorder- und Hinterachse zulässig.
5GA)
Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen Achslast
von 1200kg.
5HR)
Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen Achslast
von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu 10% nach ETRTO
zulässig.
5JJ)
Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen Achslast
von 1500kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu 10% nach ETRTO
zulässig.
71C)
Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
71K)
Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
723)
Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den Normen
(DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm
geeignet sind, zulässig. Das Metallschraubventil darf nicht über den Felgenrand hinausragen. Es sind die
Montagehinweise des Ventilherstellers zu beachten.
725)
Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile
zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729)
Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Drucksensor am Rad kann das
serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
Seite 6 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 13 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

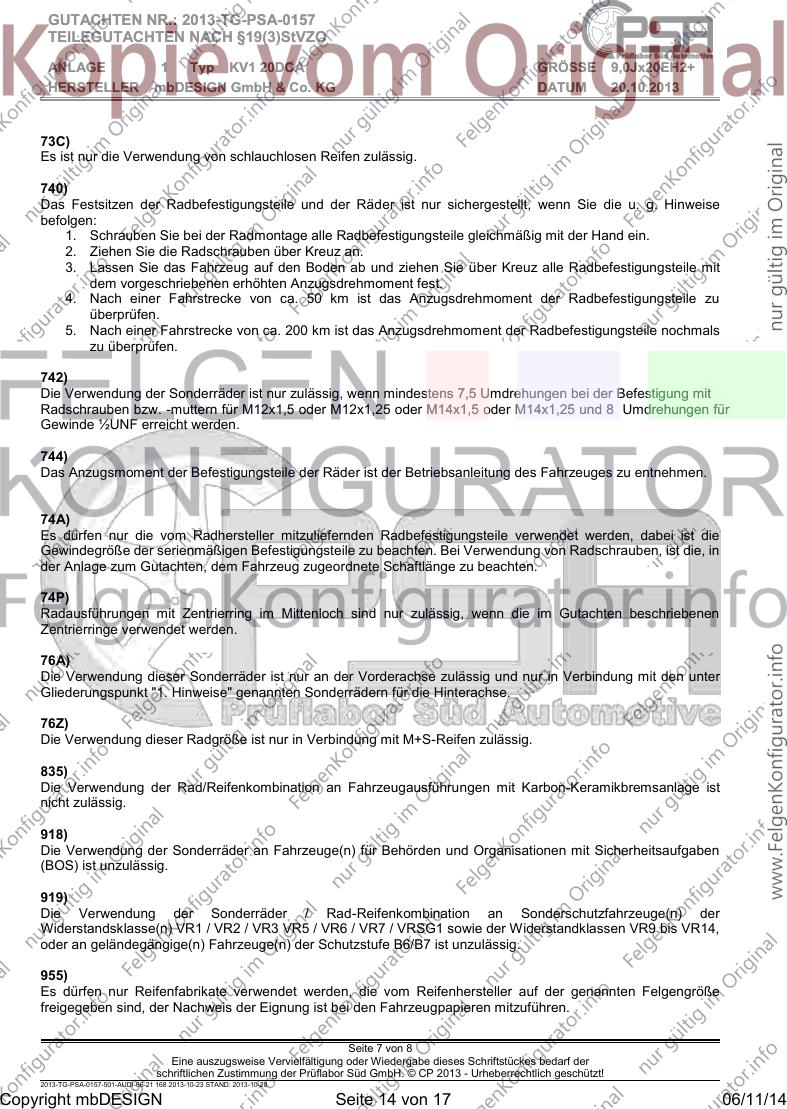

73C)
Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740)
Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie die u. g. Hinweise
befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle Radbefestigungsteile mit
dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu
überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile nochmals
zu überprüfen.
742)
Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der Befestigung mit
Radschrauben bzw. -muttern für M12x1,5 oder M12x1,25 oder M14x1,5 oder M14x1,25 und 8 Umdrehungen für
Gewinde ½UNF erreicht werden.
744)
Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu entnehmen.
74A)
Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die
Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in
der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74P)
Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76A)
Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den unter
Gliederungspunkt "1. Hinweise" genannten Sonderrädern für die Hinterachse.
76Z)
Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
835)
Die Verwendung der Rad/Reifenkombination an Fahrzeugausführungen mit Karbon-Keramikbremsanlage ist
nicht zulässig.
918)
Die Verwendung der Sonderräder an Fahrzeuge(n) für Behörden und Organisationen mit Sicherheitsaufgaben
(BOS) ist unzulässig.
919)
Die Verwendung der Sonderräder / Rad-Reifenkombination an Sonderschutzfahrzeuge(n) der
Widerstandsklasse(n) VR1 / VR2 / VR3 VR5 / VR6 / VR7 / VRSG1 sowie der Widerstandklassen VR9 bis VR14,
oder an geländegängige(n) Fahrzeuge(n) der Schutzstufe B6/B7 ist unzulässig.
955)
Es dürfen nur Reifenfabrikate verwendet werden, die vom Reifenhersteller auf der genannten Felgengröße
freigegeben sind, der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Seite 7 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 14 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE 1 Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013

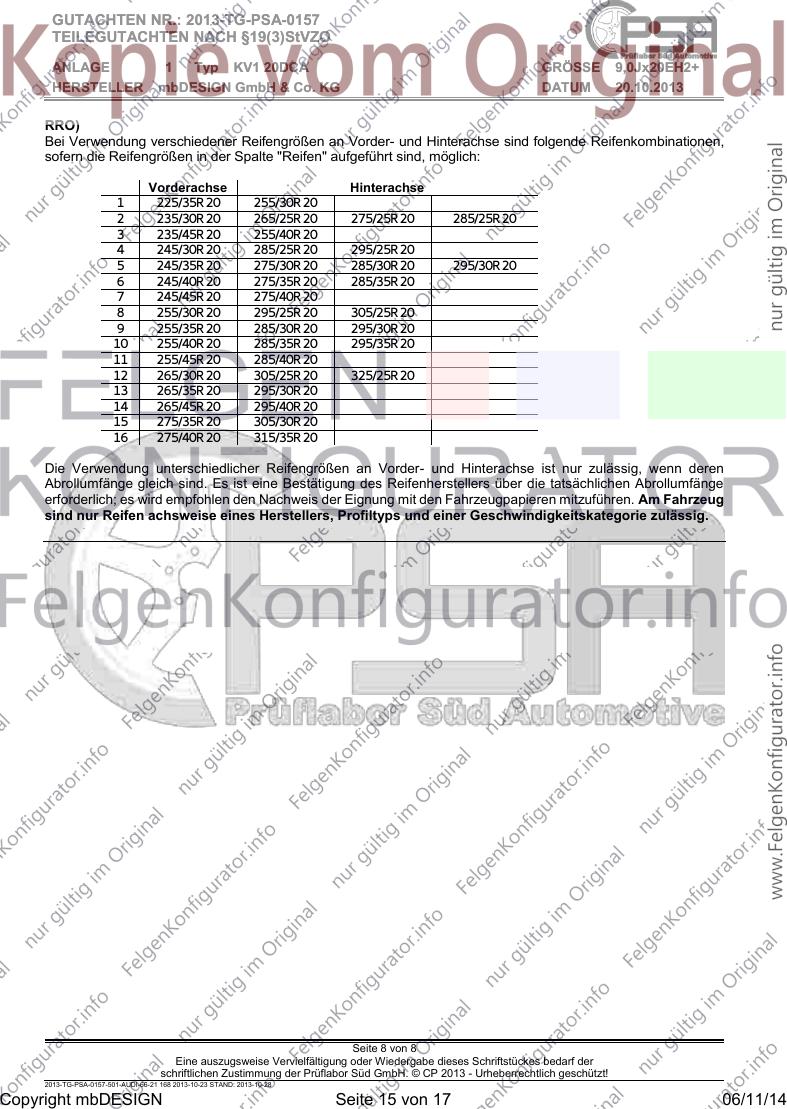

RRO)
Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Reifenkombinationen,
sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
1 225/35R20 255/30R20
2 235/30R20 265/25R20 275/25R20 285/25R20
3 235/45R20 255/40R20
4 245/30R20 285/25R20 295/25R20
5 245/35R20 275/30R20 285/30R20 295/30R20
6 245/40R20 275/35R20 285/35R20
7 245/45R20 275/40R20
8 255/30R20 295/25R20 305/25R20
9 255/35R20 285/30R20 295/30R20
10 255/40R20 285/35R20 295/35R20
11 255/45R20 285/40R20
12 265/30R20 305/25R20 325/25R20
13 265/35R20 295/30R20
14 265/45R20 295/40R20
15 275/35R20 305/30R20
16 275/40R20 315/35R20
Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn deren
Abrollumfänge gleich sind. Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge
erforderlich; es wird empfohlen den Nachweis der Eignung mit den Fahrzeugpapieren mitzuführen. Am Fahrzeug
sind nur Reifen achsweise eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
Seite 8 von 8
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-501-AUDI-66-21 168 2013-10-23 STAND: 2013-10-28
Copyright mbDESIGN Seite 15 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE RADABDECKUNG Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
Hinweisblatt zu Ziff. 7.2 Allgemeine Hinweise
Zu den im Gutachten 2013-TG-PSA-0157 genannten Radabdeckungsauflagen Nr. 240 – 250, 24A –
24Z. Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
To the fixed axle wheel cover pads No. 240 - 250, 24A - 24Z. The following pictures are the means to fulfill the mudguards, which are described
in the wheel cover pads.
Vorderachse - FRONT
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad und 50 Grad hinter
vor der Radmitte zu hinter der Radmitte zu der Radmitte zu Auflage
Auflage 241 bzw. 245 Auflage 242 bzw. 246 241, 242, 245, 246, 24C, 24J,
24O
Hinterachse - REAR
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad und 50 Grad hinter
vor der Radmitte zu hinter der Radmitte der Radmitte zu Auflage
Auflage 243 bzw. 247 zu Auflage 244 bzw. 248 243, 244, 247, 248, 24D, 24M,
24N
Seite 1 von 1
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-600-R 876 2013-08-28
Copyright mbDESIGN Seite 16 von 17 06/11/14
GUTACHTEN NR.: 2013-TG-PSA-0157
TEILEGUTACHTEN NACH §19(3)StVZO
ANLAGE KAROSSERIE Typ KV1 20DCA GRÖSSE 9,0Jx20EH2+
HERSTELLER mbDESIGN GmbH & Co. KG DATUM 20.10.2013
Hinweisblatt zu Ziff. 7.2. Allgemeine Hinweise
Zu den im Gutachten 2013-TG-PSA-0157 genannten Karosserieauflagen Nr. 250 ff. für Achse -1- und
260 ff. für Achse -2-. Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung
dar, die in den Karosserieauflagen beschrieben sind.
Into the expert report 2013-TG-PSA-0157 said body runs No. 250 for axle -1 – ff. and 260 for axle -2 -. The following pictures are the means
to fulfill the mudguards the pads are described in the body.
Grafik Darstellung - GRAPHIC REPRESENTATION
Vorderachse - FRONT
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
250 200 200 --
251 300 400 --
-- -- -- --
Hinterachse- REAR
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
-- -- -- --
-- -- -- --
-- -- -- --
Seite 1 von 1
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der Prüflabor Süd GmbH. © CP 2013 - Urheberrechtlich geschützt!
2013-TG-PSA-0157-601-K 910 2013-08-28
Copyright mbDESIGN Seite 17 von 17 06/11/14
