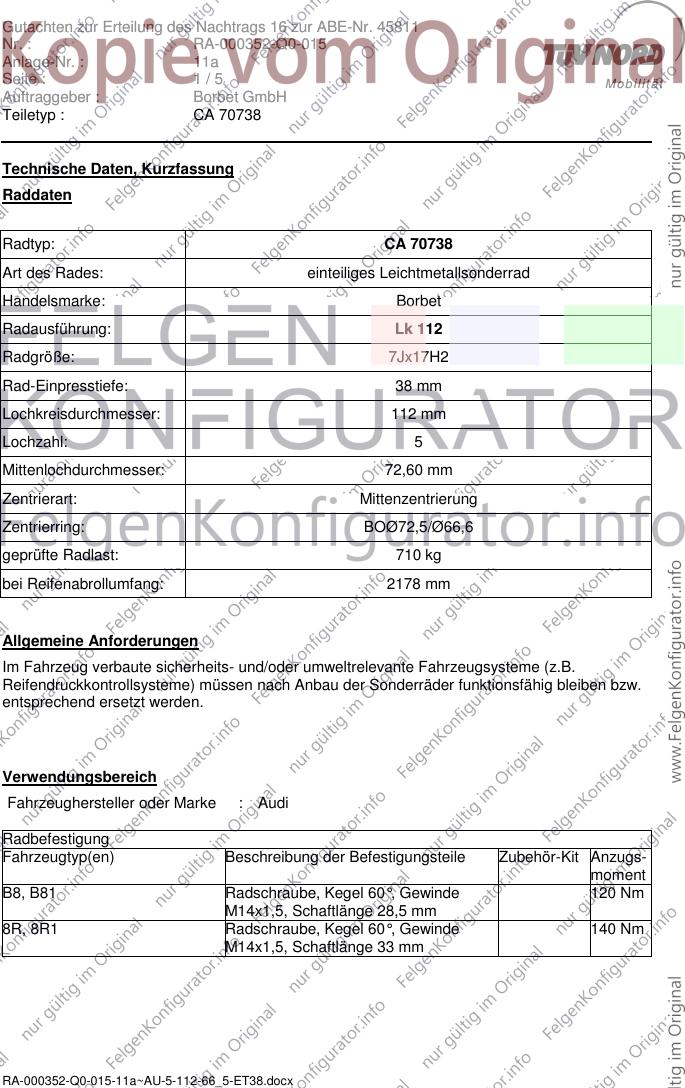

Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45811
Nr. : RA-000352-Q0-015
Anlage-Nr. : 11a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70738
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 112
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø66,6
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2178 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81 Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 28,5 mm
8R, 8R1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000352-Q0-015-11a~AU-5-112-66_5-ET38.docx

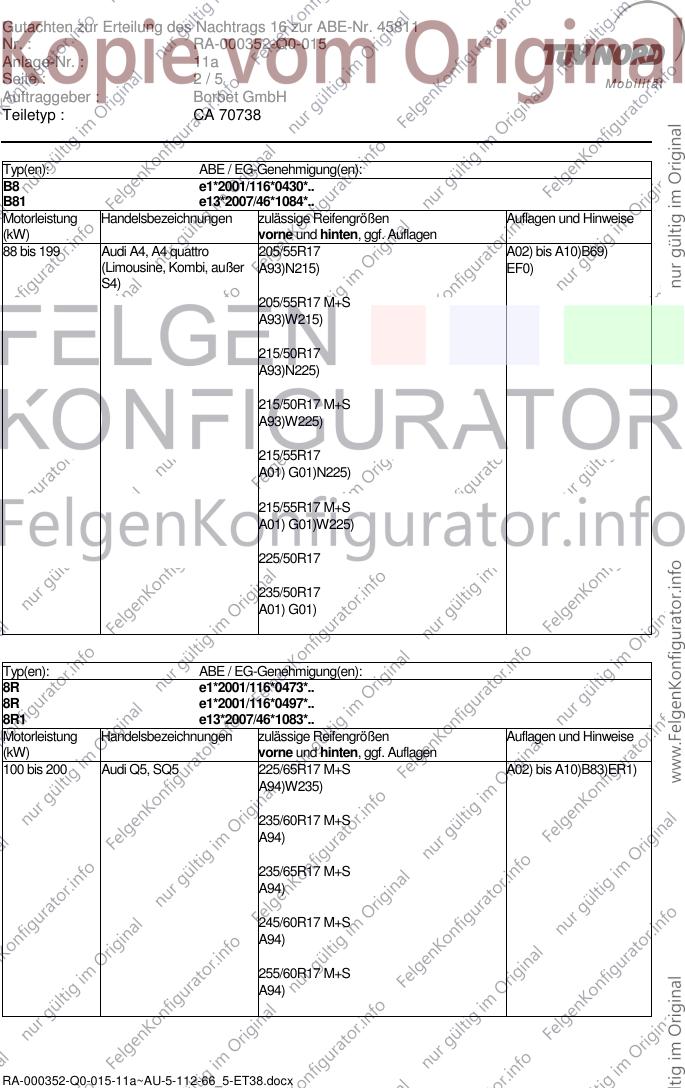

Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45811
Nr. : RA-000352-Q0-015
Anlage-Nr. : 11a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, A4 quattro 205/55R17 A02) bis A10)B69)
(Limousine, Kombi, außer A93)N215) EF0)
S4)
205/55R17 M+S
A93)W215)
215/50R17
A93)N225)
215/50R17 M+S
A93)W225)
215/55R17
A01) G01)N225)
215/55R17 M+S
A01) G01)W225)
225/50R17
235/50R17
A01) G01)
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5, SQ5 225/65R17 M+S A02) bis A10)B83)ER1)
A94)W235)
235/60R17 M+S
A94)
235/65R17 M+S
A94)
245/60R17 M+S
A94)
255/60R17 M+S
A94)
RA-000352-Q0-015-11a~AU-5-112-66_5-ET38.docx
Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45811
Nr. : RA-000352-Q0-015
Anlage-Nr. : 11a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000352-Q0-015-11a~AU-5-112-66_5-ET38.docx

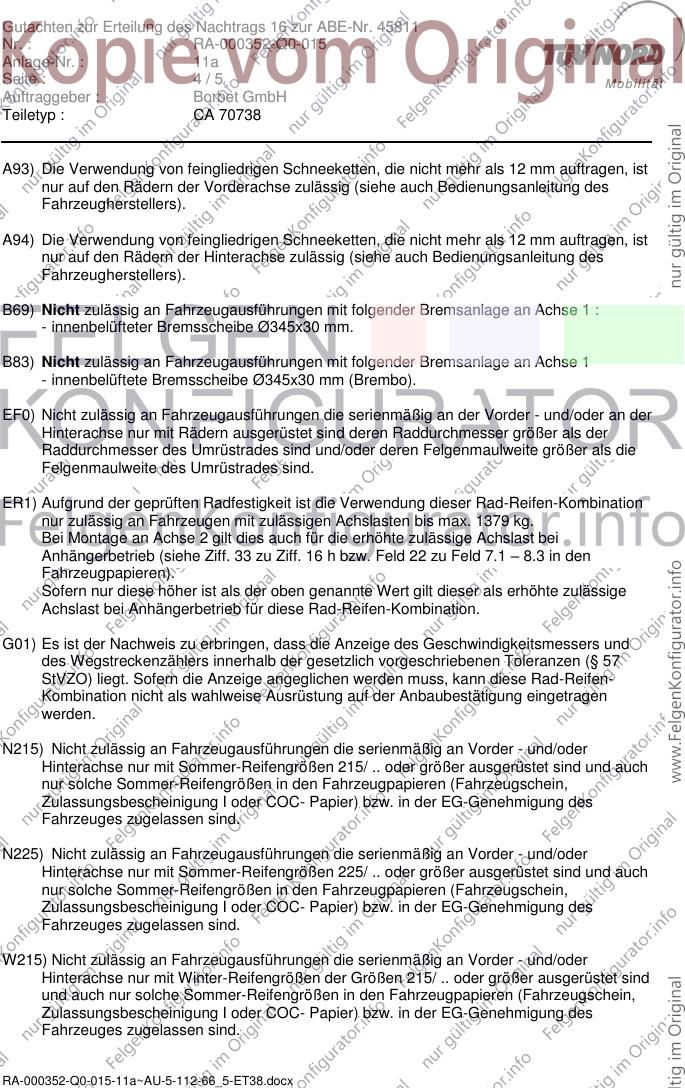

Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45811
Nr. : RA-000352-Q0-015
Anlage-Nr. : 11a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B69) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüfteter Bremsscheibe Ø345x30 mm.
B83) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1
- innenbelüftete Bremsscheibe Ø345x30 mm (Brembo).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1379 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000352-Q0-015-11a~AU-5-112-66_5-ET38.docx

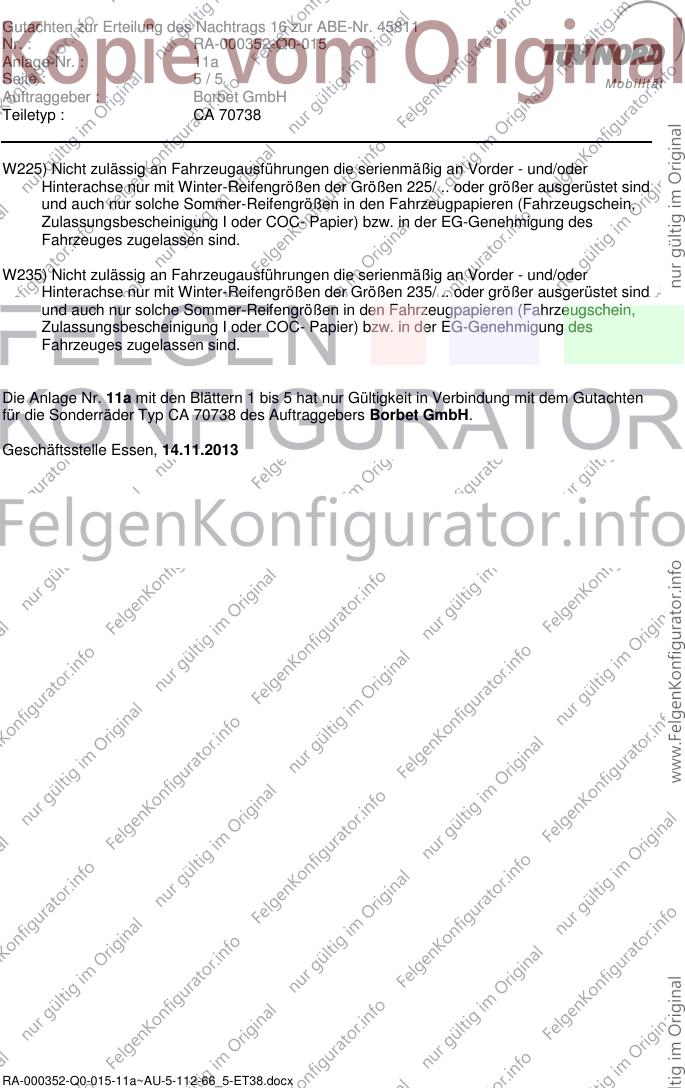

Gutachten zur Erteilung des Nachtrags 16 zur ABE-Nr. 45811
Nr. : RA-000352-Q0-015
Anlage-Nr. : 11a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 235/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 11a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70738 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 14.11.2013
