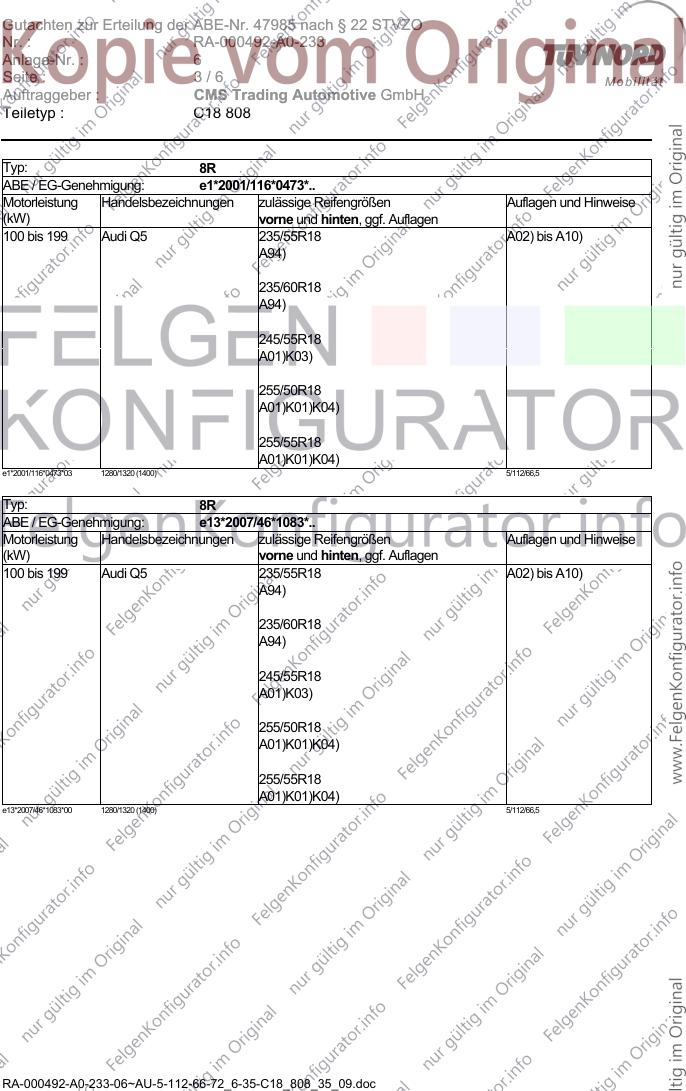

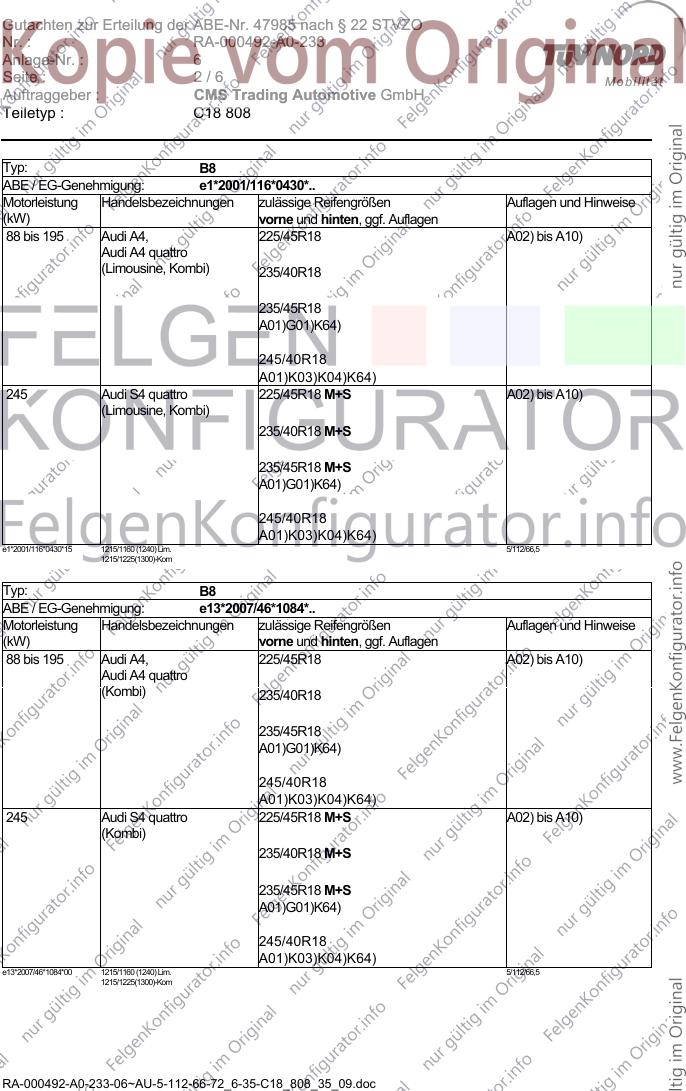

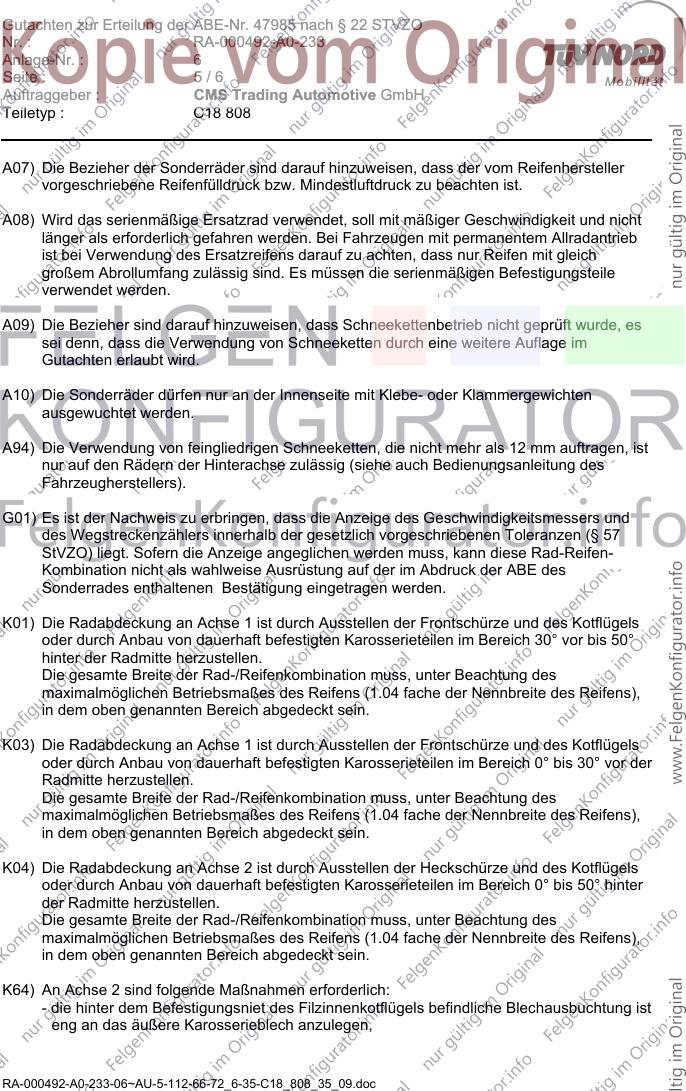

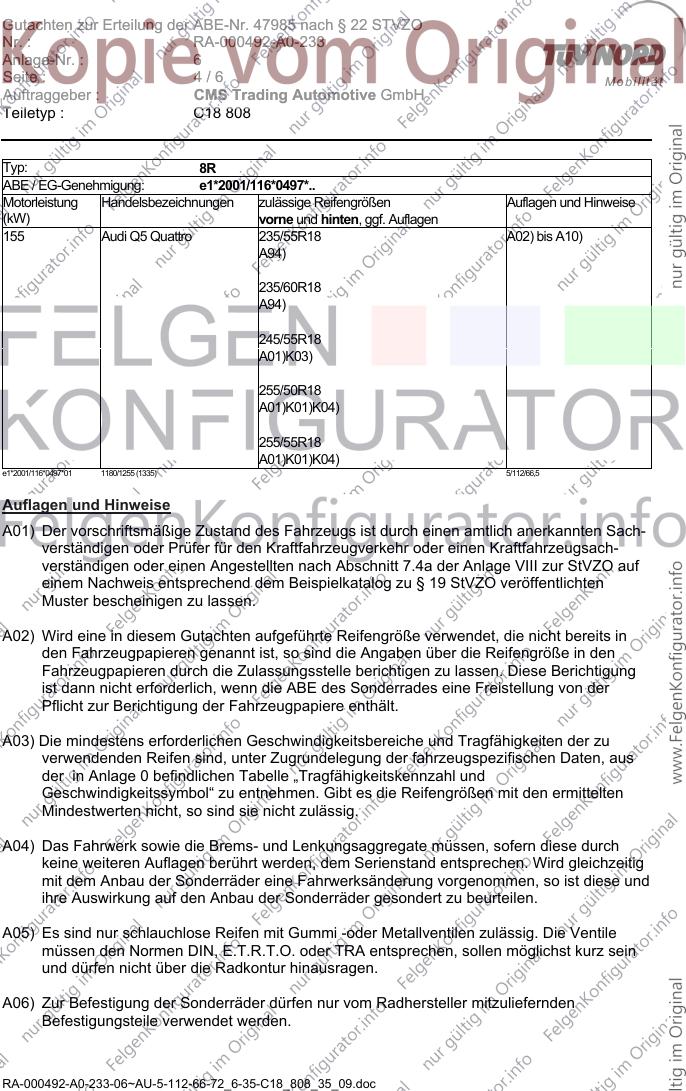

Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 1/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C18 808
Art des Sonderrades: Einteiliges Leichtmetallsonderrad
Radausführung: CMS 590/01
Artikel- oder Katalog-Nr: C18 808 35 09
Radgröße: 8Jx18EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: SR 17 Ø72,5-66,6
geprüfte Radlast: 703 kg
bei Reifenabrollumfang: 2254 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8 Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 30 mm
8R Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 30 mm
RA-000492-A0-233-06~AU-5-112-66-72_6-35-C18_808_35_09.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 2/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: B8
ABE / EG-Genehmigung: e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 195 Audi A4, 225/45R18 A02) bis A10)
Audi A4 quattro
(Limousine, Kombi) 235/40R18
235/45R18
A01)G01)K64)
245/40R18
A01)K03)K04)K64)
245 Audi S4 quattro 225/45R18 M+S A02) bis A10)
(Limousine, Kombi)
235/40R18 M+S
235/45R18 M+S
A01)G01)K64)
245/40R18
A01)K03)K04)K64)
e1*2001/116*0430*15 1215/1160 (1240) Lim. 5/112/66,5
1215/1225(1300)-Kom
Typ: B8
ABE / EG-Genehmigung: e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 195 Audi A4, 225/45R18 A02) bis A10)
Audi A4 quattro
(Kombi) 235/40R18
235/45R18
A01)G01)K64)
245/40R18
A01)K03)K04)K64)
245 Audi S4 quattro 225/45R18 M+S A02) bis A10)
(Kombi)
235/40R18 M+S
235/45R18 M+S
A01)G01)K64)
245/40R18
A01)K03)K04)K64)
e13*2007/46*1084*00 1215/1160 (1240) Lim. 5/112/66,5
1215/1225(1300)-Kom
RA-000492-A0-233-06~AU-5-112-66-72_6-35-C18_808_35_09.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 3/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0473*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/55R18 A02) bis A10)
A94)
235/60R18
A94)
245/55R18
A01)K03)
255/50R18
A01)K01)K04)
255/55R18
A01)K01)K04)
e1*2001/116*0473*03 1280/1320 (1400) 5/112/66,5
Typ: 8R
ABE / EG-Genehmigung: e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 199 Audi Q5 235/55R18 A02) bis A10)
A94)
235/60R18
A94)
245/55R18
A01)K03)
255/50R18
A01)K01)K04)
255/55R18
A01)K01)K04)
e13*2007/46*1083*00 1280/1320 (1400) 5/112/66,5
RA-000492-A0-233-06~AU-5-112-66-72_6-35-C18_808_35_09.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 4/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 8R
ABE / EG-Genehmigung: e1*2001/116*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 Audi Q5 Quattro 235/55R18 A02) bis A10)
A94)
235/60R18
A94)
245/55R18
A01)K03)
255/50R18
A01)K01)K04)
255/55R18
A01)K01)K04)
e1*2001/116*0497*01 1180/1255 (1335) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur vom Radhersteller mitzuliefernden
Befestigungsteile verwendet werden.
RA-000492-A0-233-06~AU-5-112-66-72_6-35-C18_808_35_09.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 5/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung ist
eng an das äußere Karosserieblech anzulegen,
RA-000492-A0-233-06~AU-5-112-66-72_6-35-C18_808_35_09.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 6
Seite : 6/6 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und der Rest klebend neu zu befestigen.
Die Anlage Nr. 6 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ C18 808 des Auftraggebers CMS Trading Automotive GmbH.
Essen, 05.02.2010
