Kraftfahrt-Bundesamt
DE-24932 Flensburg

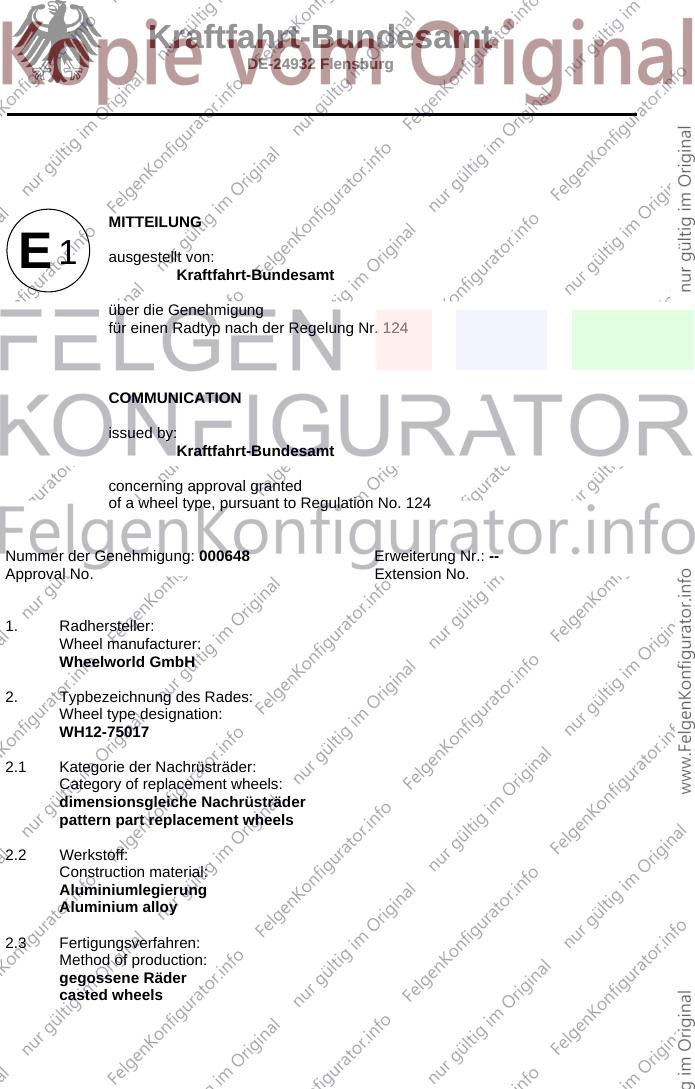

MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Genehmigung
für einen Radtyp nach der Regelung Nr. 124
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
concerning approval granted
of a wheel type, pursuant to Regulation No. 124
Nummer der Genehmigung: 000648 Erweiterung Nr.: --
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
Wheelworld GmbH
2. Typbezeichnung des Rades:
Wheel type designation:
WH12-75017
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
dimensionsgleiche Nachrüsträder
pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

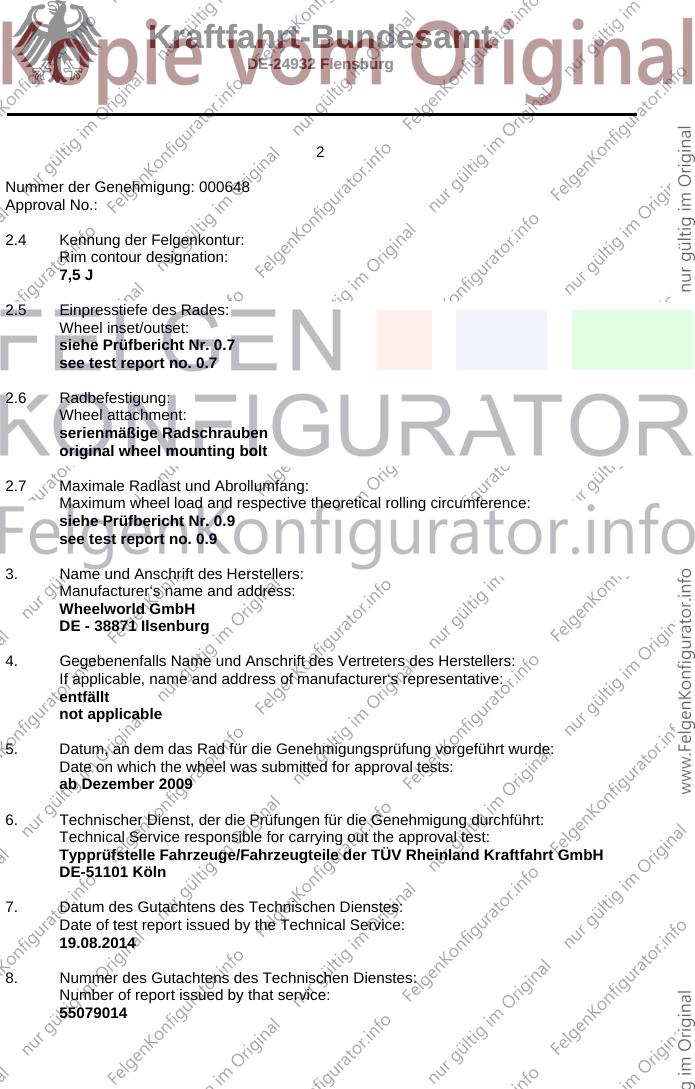

Nummer der Genehmigung: 000648
Approval No.:
2.4 Kennung der Felgenkontur:
Rim contour designation:
7,5 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Prüfbericht Nr. 0.7
see test report no. 0.7
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Radschrauben
original wheel mounting bolt
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Prüfbericht Nr. 0.9
see test report no. 0.9
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Wheelworld GmbH
DE - 38871 Ilsenburg
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab Dezember 2009
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51101 Köln
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
19.08.2014
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55079014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000648
Approval No.:
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erteilt
Approval granted
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 29.09.2014
Date:
14. Unterschrift: Im Auftrag
Signature:
Nina Haderup
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 000648
Approval No.:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Zum ECE-R124-Genehmigungsbogen Nr.: 000648
To ECE-R124 approval certificate No.:
Ausgabedatum: 29.09.2014 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Radbeschreibung Nr.: Datum:
Wheel description document No.: Date:
WH12-75017 18.06.2014
letztes Änderungsdatum: --
last date of amendment:
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date:
55079014 19.08.2014
4. Beschreibung der Änderungen:
Description of the modifications:
entfällt - not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nr. der Genehmigung: 000648
Approval No.:

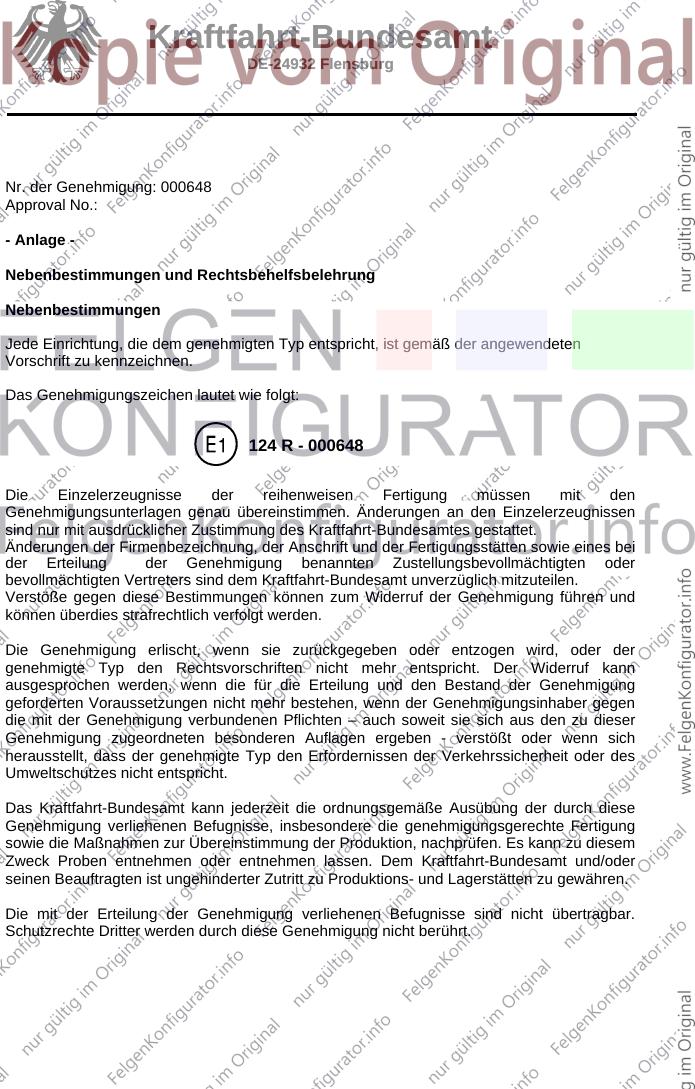

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
124 R - 000648
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen
sind nur mit ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000648
Approval No.:

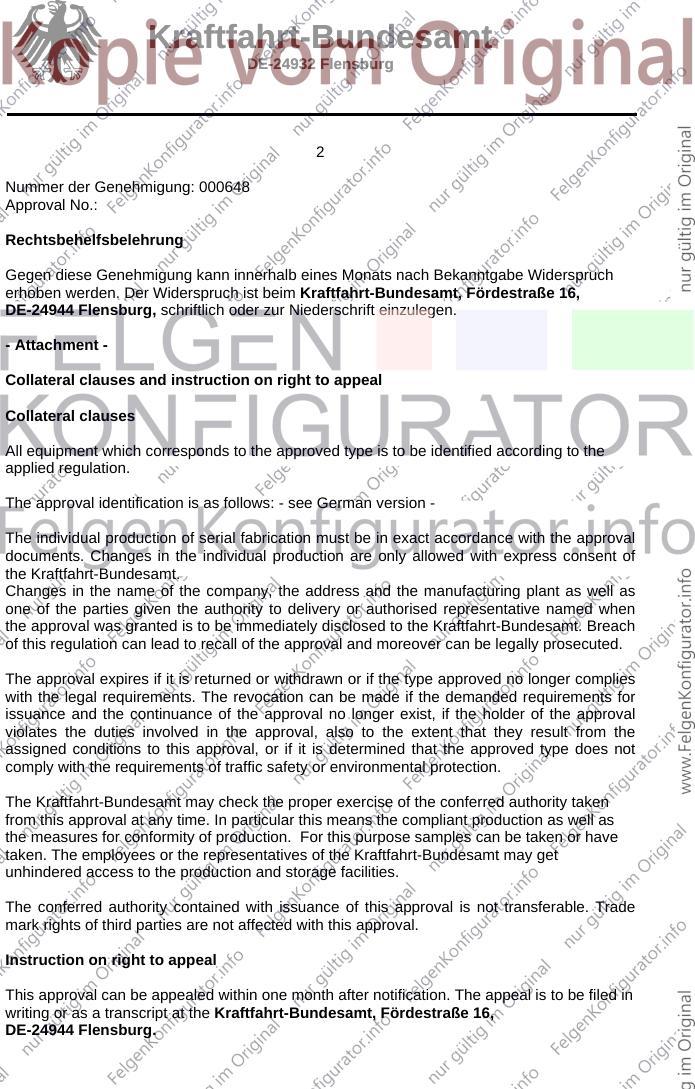

Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt. Breach
of this regulation can lead to recall of the approval and moreover can be legally prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 1 von 9
Prüfbericht
Test Report
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled vehicles,
Vorschriften für Radfahrzeuge, equipment and parts which can be fitted and/or be
Ausrüstungsgegenstände und Teile, die in used on wheeled vehicles and the conditions for
Radfahrzeuge(n) eingebaut und/oder reciprocal recognition of approvals granted on the
verwendet werden können, und die basis of these prescriptions
Bedingungen für die gegenseitige
Anerkennung von Genehmigungen, die nach
diesen Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 (Ergänzung 1)
zuletzt geändert as last amended
entfällt not applicable
Genehmigungsstand
Approval status
Genehmigungsnummer
Number of approval
ECE 000648
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH

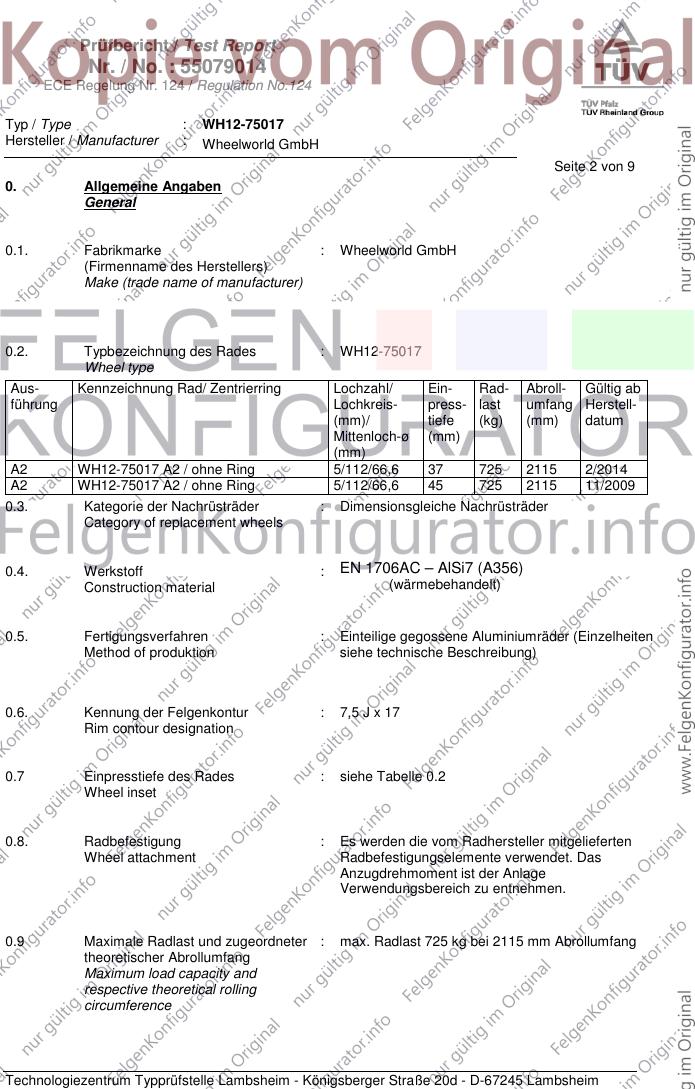

Seite 2 von 9
0. Allgemeine Angaben
General
0.1. Fabrikmarke : Wheelworld GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2. Typbezeichnung des Rades : WH12-75017
Wheel type
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A2 WH12-75017 A2 / ohne Ring 5/112/66,6 37 725 2115 2/2014
A2 WH12-75017 A2 / ohne Ring 5/112/66,6 45 725 2115 11/2009
0.3. Kategorie der Nachrüsträder : Dimensionsgleiche Nachrüsträder
Category of replacement wheels
0.4. Werkstoff : EN 1706AC – AlSi7 (A356)
Construction material (wärmebehandelt)
0.5. Fertigungsverfahren : Einteilige gegossene Aluminiumräder (Einzelheiten
Method of produktion siehe technische Beschreibung)
0.6. Kennung der Felgenkontur : 7,5 J x 17
Rim contour designation
0.7 Einpresstiefe des Rades : siehe Tabelle 0.2
Wheel inset
0.8. Radbefestigung : Es werden die vom Radhersteller mitgelieferten
Wheel attachment Radbefestigungselemente verwendet. Das
Anzugdrehmoment ist der Anlage
Verwendungsbereich zu entnehmen.
0.9 Maximale Radlast und zugeordneter : max. Radlast 725 kg bei 2115 mm Abrollumfang
theoretischer Abrollumfang
Maximum load capacity and
respective theoretical rolling
circumference
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH

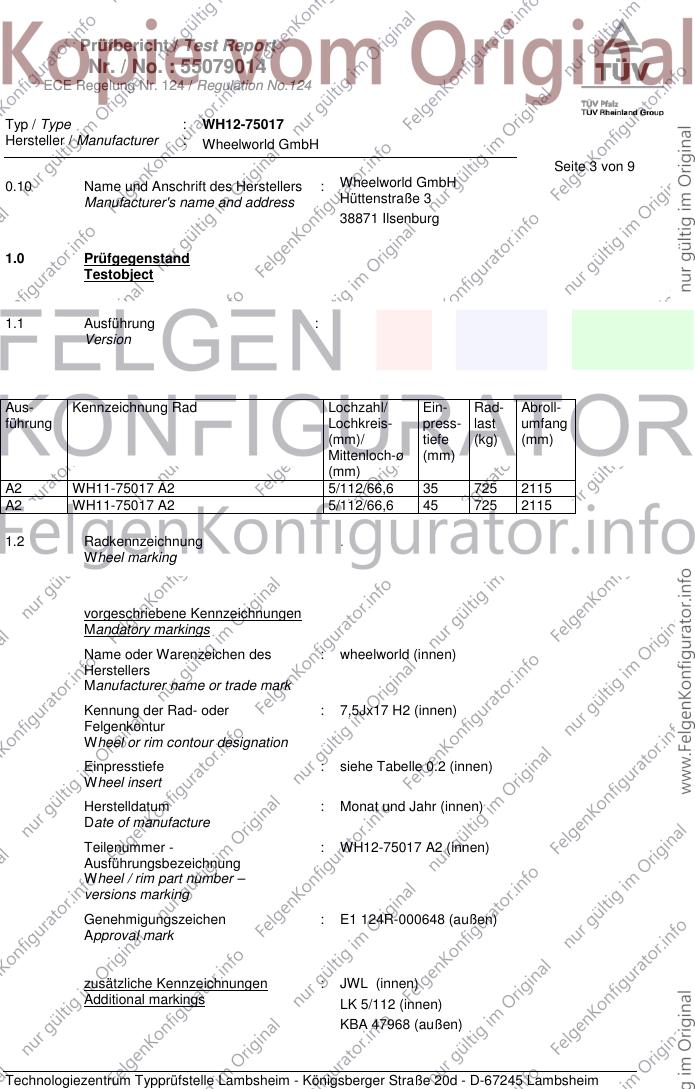

Seite 3 von 9
0.10 Name und Anschrift des Herstellers : Wheelworld GmbH
Manufacturer's name and address Hüttenstraße 3
38871 Ilsenburg
1.0 Prüfgegenstand
Testobject
1.1 Ausführung :
Version
Aus- Kennzeichnung Rad Lochzahl/ Ein- Rad- Abroll-
führung Lochkreis- press- last umfang
(mm)/ tiefe (kg) (mm)
Mittenloch-ø (mm)
(mm)
A2 WH11-75017 A2 5/112/66,6 35 725 2115
A2 WH11-75017 A2 5/112/66,6 45 725 2115
1.2 Radkennzeichnung .
Wheel marking
vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des : wheelworld (innen)
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder : 7,5Jx17 H2 (innen)
Felgenkontur
Wheel or rim contour designation
Einpresstiefe : siehe Tabelle 0.2 (innen)
Wheel insert
Herstelldatum : Monat und Jahr (innen)
Date of manufacture
Teilenummer - : WH12-75017 A2 (innen)
Ausführungsbezeichnung
Wheel / rim part number –
versions marking
Genehmigungszeichen : E1 124R-000648 (außen)
Approval mark
zusätzliche Kennzeichnungen : JWL (innen)
Additional markings LK 5/112 (innen)
KBA 47968 (außen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 4 von 9

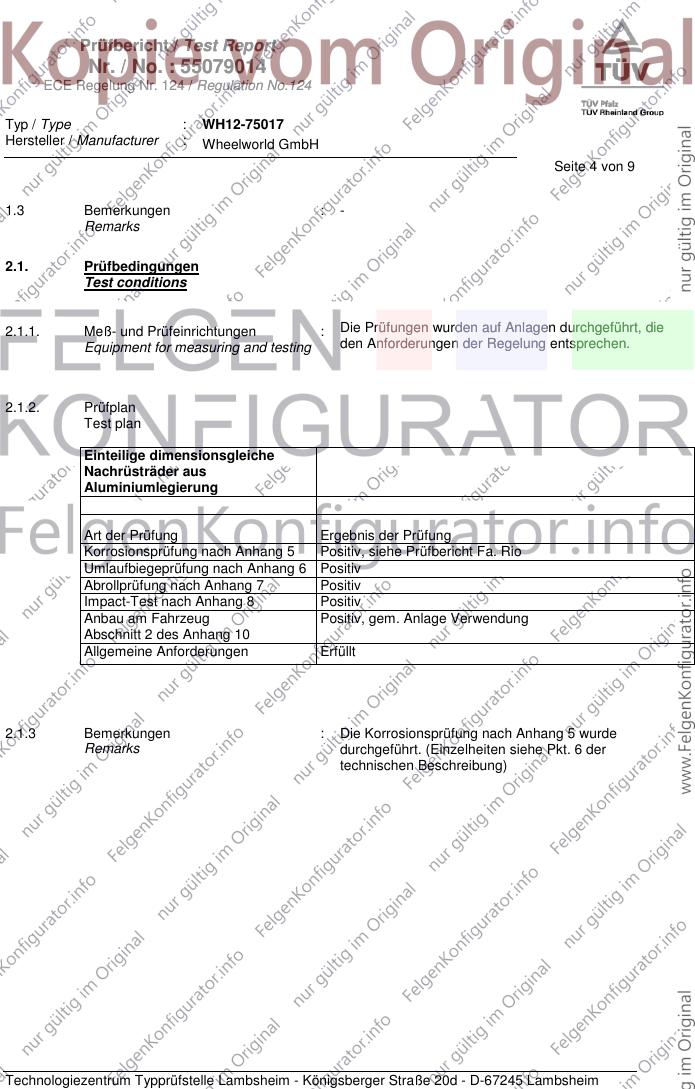

1.3 Bemerkungen : -
Remarks
2.1. Prüfbedingungen
Test conditions
2.1.1. Meß- und Prüfeinrichtungen : Die Prüfungen wurden auf Anlagen durchgeführt, die
Equipment for measuring and testing den Anforderungen der Regelung entsprechen.
2.1.2. Prüfplan
Test plan
Einteilige dimensionsgleiche
Nachrüsträder aus
Aluminiumlegierung
Art der Prüfung Ergebnis der Prüfung
Korrosionsprüfung nach Anhang 5 Positiv, siehe Prüfbericht Fa. Rio
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv, gem. Anlage Verwendung
Abschnitt 2 des Anhang 10
Allgemeine Anforderungen Erfüllt
2.1.3 Bemerkungen : Die Korrosionsprüfung nach Anhang 5 wurde
Remarks durchgeführt. (Einzelheiten siehe Pkt. 6 der
technischen Beschreibung)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 5 von 9

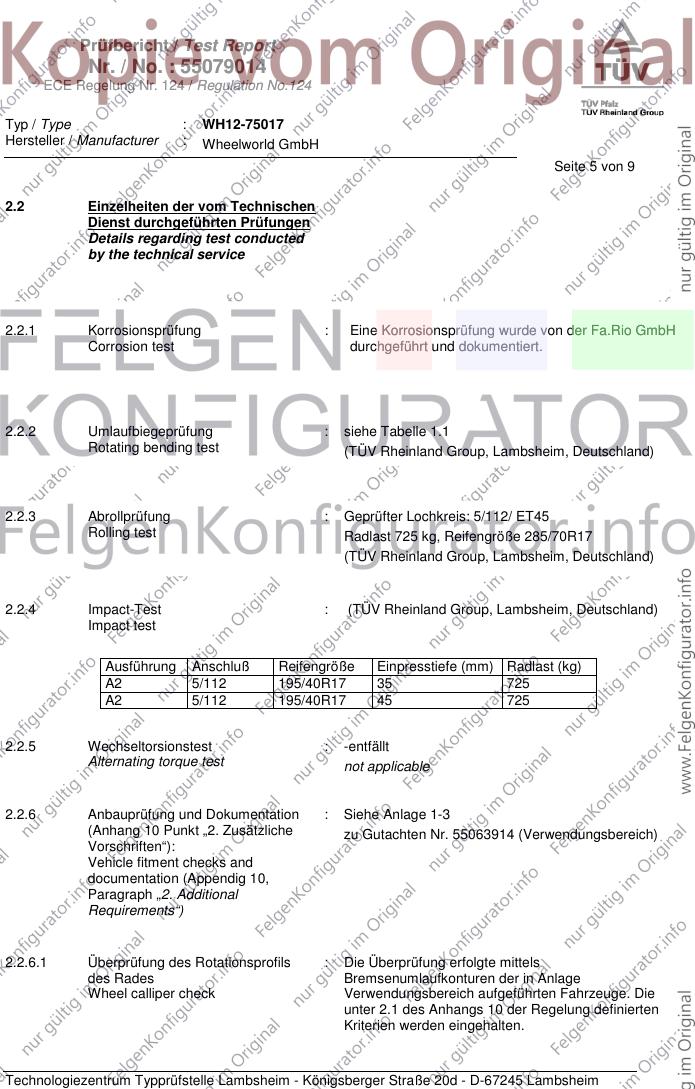

2.2 Einzelheiten der vom Technischen
Dienst durchgeführten Prüfungen
Details regarding test conducted
by the technical service
2.2.1 Korrosionsprüfung : Eine Korrosionsprüfung wurde von der Fa.Rio GmbH
Corrosion test durchgeführt und dokumentiert.
2.2.2 Umlaufbiegeprüfung : siehe Tabelle 1.1
Rotating bending test (TÜV Rheinland Group, Lambsheim, Deutschland)
2.2.3 Abrollprüfung : Geprüfter Lochkreis: 5/112/ ET45
Rolling test Radlast 725 kg, Reifengröße 285/70R17
(TÜV Rheinland Group, Lambsheim, Deutschland)
2.2.4 Impact-Test : (TÜV Rheinland Group, Lambsheim, Deutschland)
Impact test
Ausführung Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
A2 5/112 195/40R17 35 725
A2 5/112 195/40R17 45 725
2.2.5 Wechseltorsionstest : -entfällt
Alternating torque test not applicable
2.2.6 Anbauprüfung und Dokumentation : Siehe Anlage 1-3
(Anhang 10 Punkt „2. Zusätzliche zu Gutachten Nr. 55063914 (Verwendungsbereich)
Vorschriften“):
Vehicle fitment checks and
documentation (Appendig 10,
Paragraph „2. Additional
Requirements“)
2.2.6.1 Überprüfung des Rotationsprofils : Die Überprüfung erfolgte mittels
des Rades Bremsenumlaufkonturen der in Anlage
Wheel calliper check Verwendungsbereich aufgeführten Fahrzeuge. Die
unter 2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 6 von 9

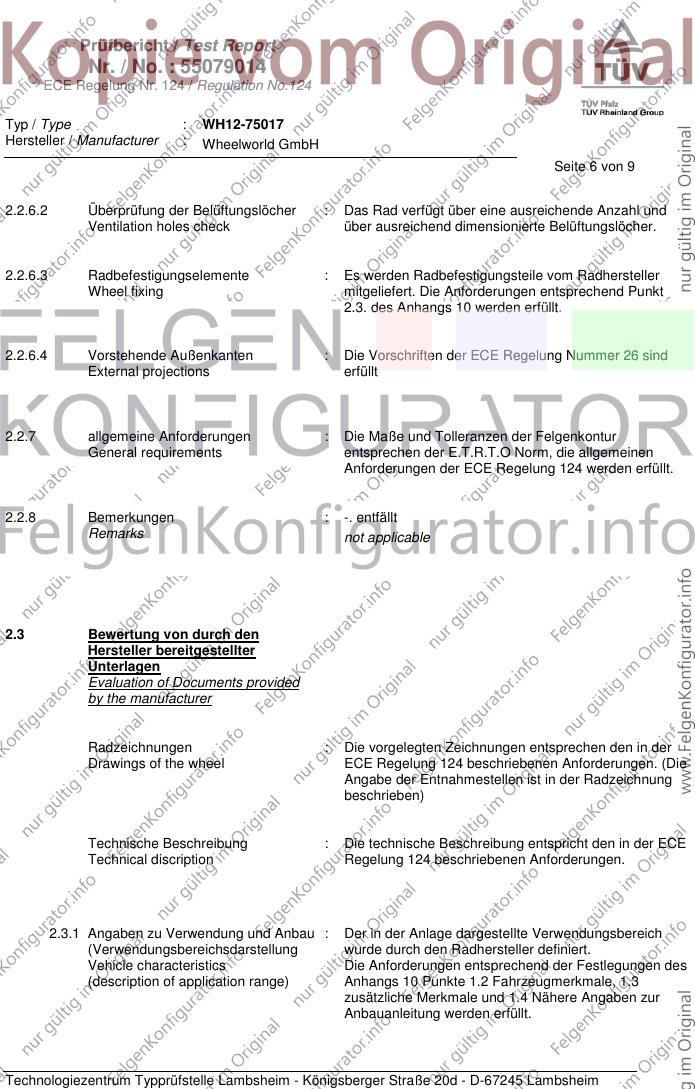

2.2.6.2 Überprüfung der Belüftungslöcher : Das Rad verfügt über eine ausreichende Anzahl und
Ventilation holes check über ausreichend dimensionierte Belüftungslöcher.
2.2.6.3 Radbefestigungselemente : Es werden Radbefestigungsteile vom Radhersteller
Wheel fixing mitgeliefert. Die Anforderungen entsprechend Punkt
2.3. des Anhangs 10 werden erfüllt.
2.2.6.4 Vorstehende Außenkanten : Die Vorschriften der ECE Regelung Nummer 26 sind
External projections erfüllt
2.2.7 allgemeine Anforderungen : Die Maße und Tolleranzen der Felgenkontur
General requirements entsprechen der E.T.R.T.O Norm, die allgemeinen
Anforderungen der ECE Regelung 124 werden erfüllt.
2.2.8 Bemerkungen : -. entfällt
Remarks not applicable
2.3 Bewertung von durch den
Hersteller bereitgestellter
Unterlagen
Evaluation of Documents provided
by the manufacturer
Radzeichnungen : Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen. (Die
Angabe der Entnahmestellen ist in der Radzeichnung
beschrieben)
Technische Beschreibung : Die technische Beschreibung entspricht den in der ECE
Technical discription Regelung 124 beschriebenen Anforderungen.
2.3.1 Angaben zu Verwendung und Anbau : Der in der Anlage dargestellte Verwendungsbereich
(Verwendungsbereichsdarstellung wurde durch den Radhersteller definiert.
Vehicle characteristics Die Anforderungen entsprechend der Festlegungen des
(description of application range) Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 7 von 9

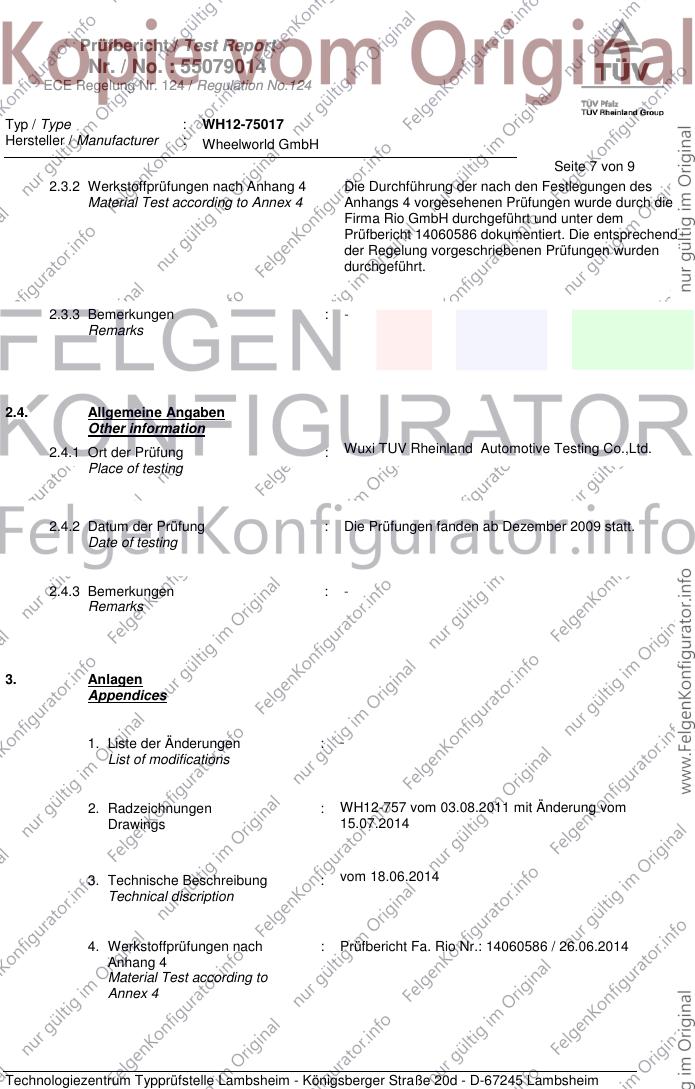

2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4 Anhangs 4 vorgesehenen Prüfungen wurde durch die
Firma Rio GmbH durchgeführt und unter dem
Prüfbericht 14060586 dokumentiert. Die entsprechend
der Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen : -
Remarks
2.4. Allgemeine Angaben
Other information
2.4.1 Ort der Prüfung : Wuxi TUV Rheinland Automotive Testing Co.,Ltd.
Place of testing
2.4.2 Datum der Prüfung : Die Prüfungen fanden ab Dezember 2009 statt.
Date of testing
2.4.3 Bemerkungen : -
Remarks
3. Anlagen
Appendices
1. Liste der Änderungen : -
List of modifications
2. Radzeichnungen : WH12-757 vom 03.08.2011 mit Änderung vom
Drawings 15.07.2014
3. Technische Beschreibung : vom 18.06.2014
Technical discription
4. Werkstoffprüfungen nach : Prüfbericht Fa. Rio Nr.: 14060586 / 26.06.2014
Anhang 4
Material Test according to
Annex 4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 8 von 9

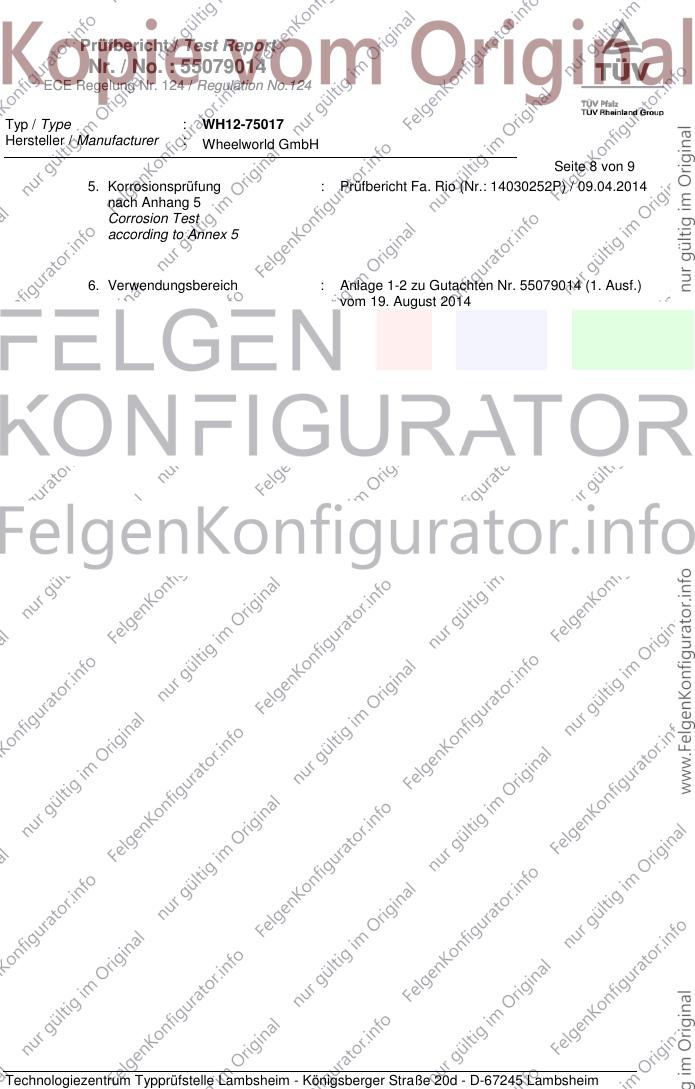

5. Korrosionsprüfung : Prüfbericht Fa. Rio (Nr.: 14030252P) / 09.04.2014
nach Anhang 5
Corrosion Test
according to Annex 5
6. Verwendungsbereich : Anlage 1-2 zu Gutachten Nr. 55079014 (1. Ausf.)
vom 19. August 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report
Nr. / No. : 55079014
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : WH12-75017
Hersteller / Manufacturer : Wheelworld GmbH
Seite 9 von 9
4. Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the
Test Specification mentioned above.
Dieser Prüfbericht umfasst die Seiten 1 bis 7.
Dieser Prüfbericht darf nur vom Auftraggeber und nur in vollem Wortlaut vervielfältigt und
weitergegeben werden. Eine auszugsweise Vervielfältigung und Veröffentlichung des
Prüfberichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 9.
The Test Report shall be reproduced and published in full only and by the client only. It shall be
reproduced partially with the written permission of the Test Laboratory only.
PRÜFLABORATORIUM
TEST LABORATORY
akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes,
accredited by accreditation authority of Kraftfahrt-Bundesamt,
Bundesrepublik Deutschland
Federal Republic of Germany
Lambsheim, 19. August 2014
Schmidt 00215876.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

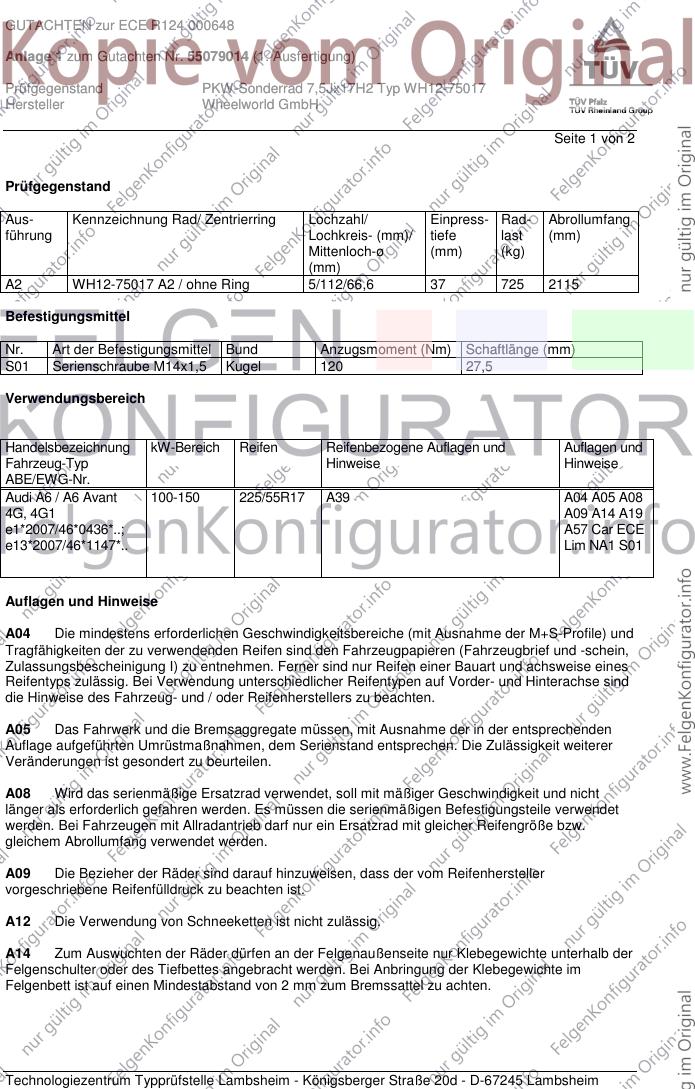

GUTACHTEN zur ECE R124 000648
Anlage 1 zum Gutachten Nr. 55079014 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ WH12-75017
Hersteller Wheelworld GmbH
Seite 1 von 2
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 WH12-75017 A2 / ohne Ring 5/112/66,6 37 725 2115
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 120 27,5
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-150 225/55R17 A39 A04 A05 A08
4G, 4G1 A09 A14 A19
e1*2007/46*0436*..; A57 Car ECE
e13*2007/46*1147*.. Lim NA1 S01
Auflagen und Hinweise
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000648
Anlage 1 zum Gutachten Nr. 55079014 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ WH12-75017
Hersteller Wheelworld GmbH
Seite 2 von 2

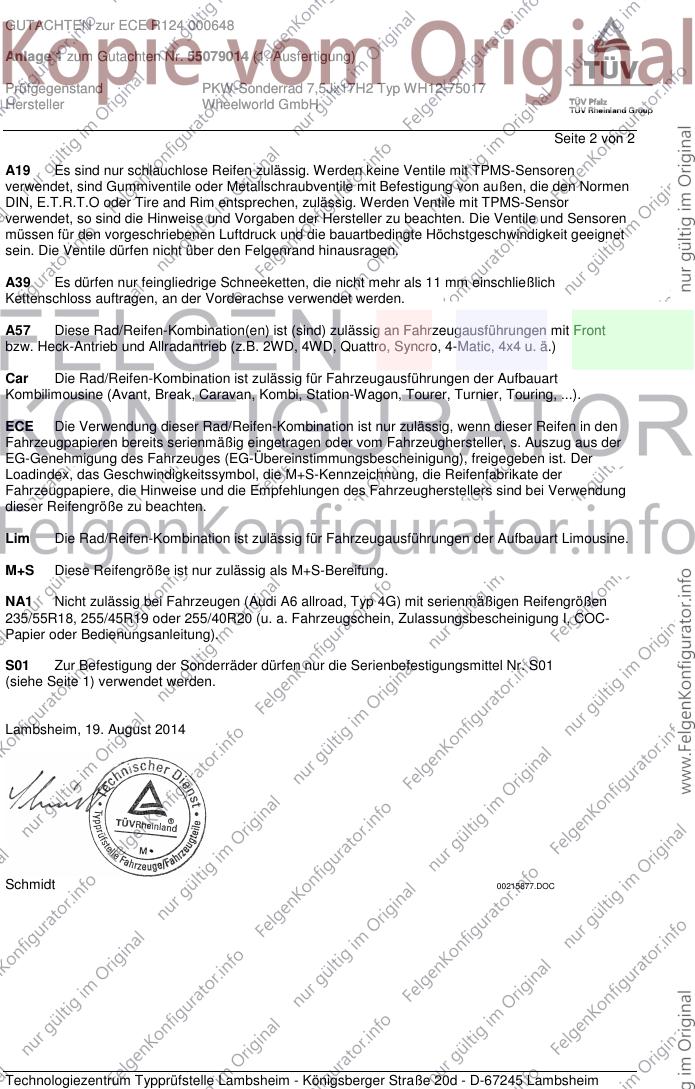

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Lambsheim, 19. August 2014
Schmidt 00215877.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
