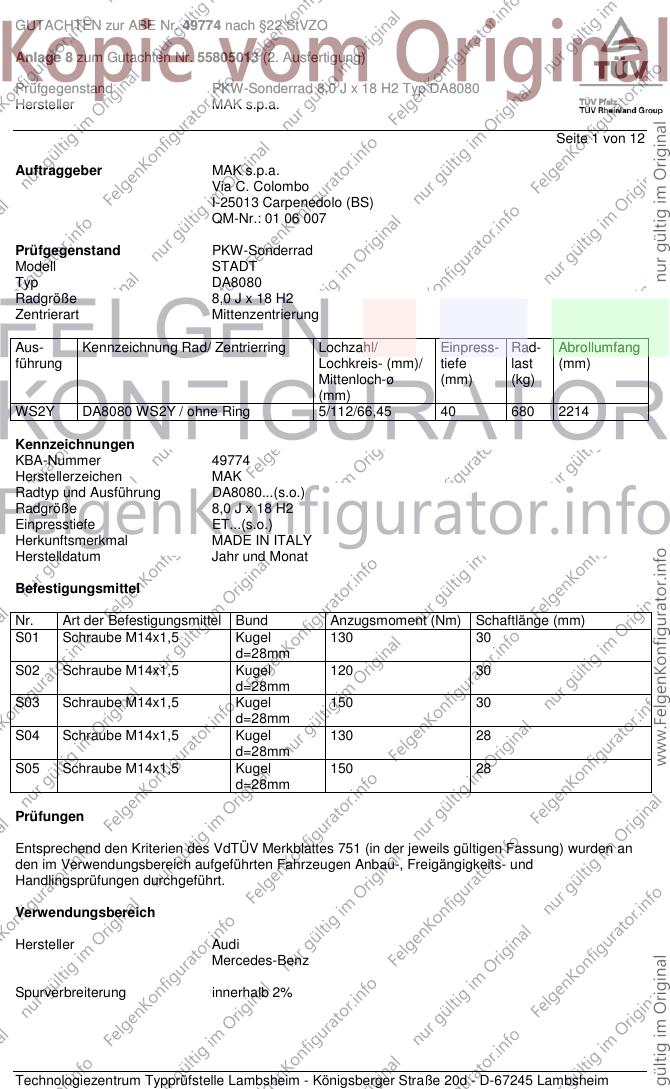

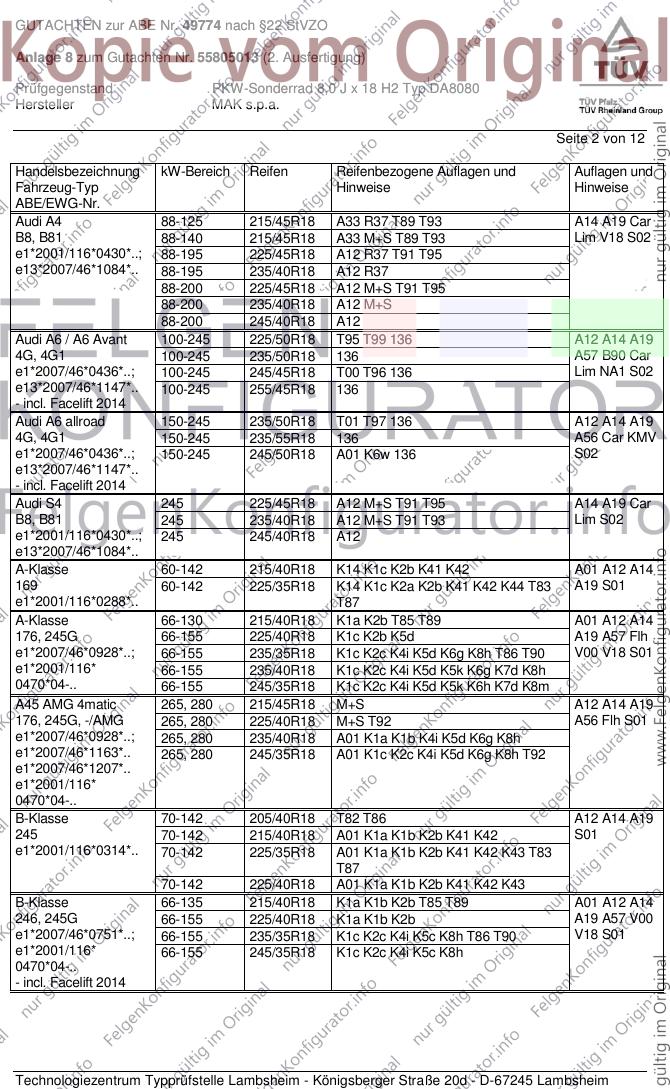

GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STADT
Typ DA8080
Radgröße 8,0 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2Y DA8080 WS2Y / ohne Ring 5/112/66,45 40 680 2214
Kennzeichnungen
KBA-Nummer 49774
Herstellerzeichen MAK
Radtyp und Ausführung DA8080...(s.o.)
Radgröße 8,0 J x 18 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel 130 30
d=28mm
S02 Schraube M14x1,5 Kugel 120 30
d=28mm
S03 Schraube M14x1,5 Kugel 150 30
d=28mm
S04 Schraube M14x1,5 Kugel 130 28
d=28mm
S05 Schraube M14x1,5 Kugel 150 28
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%

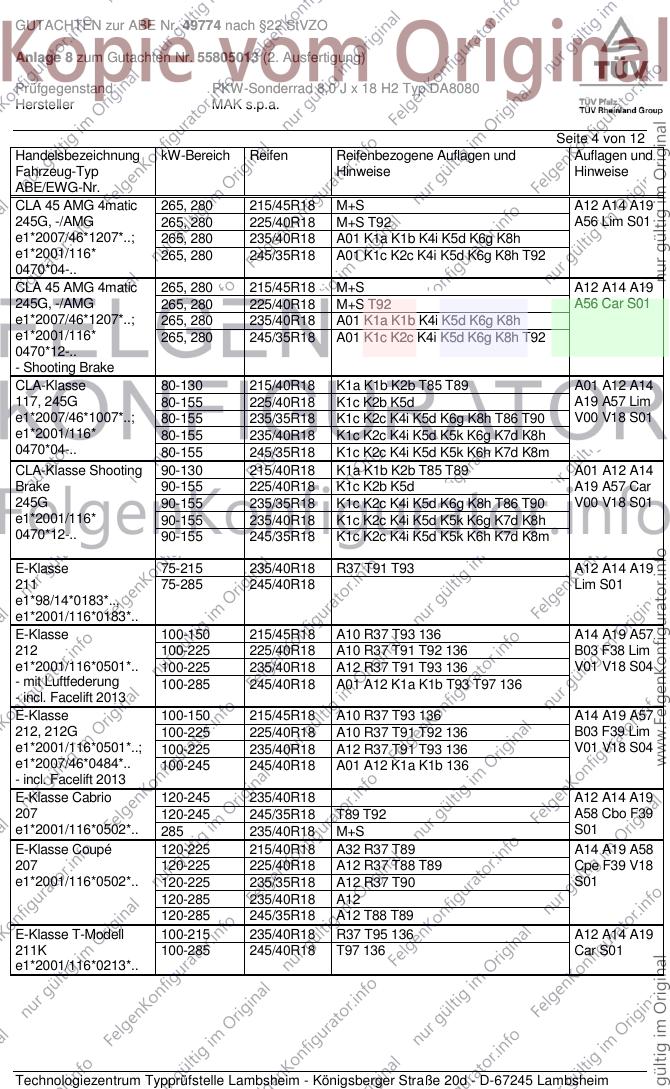

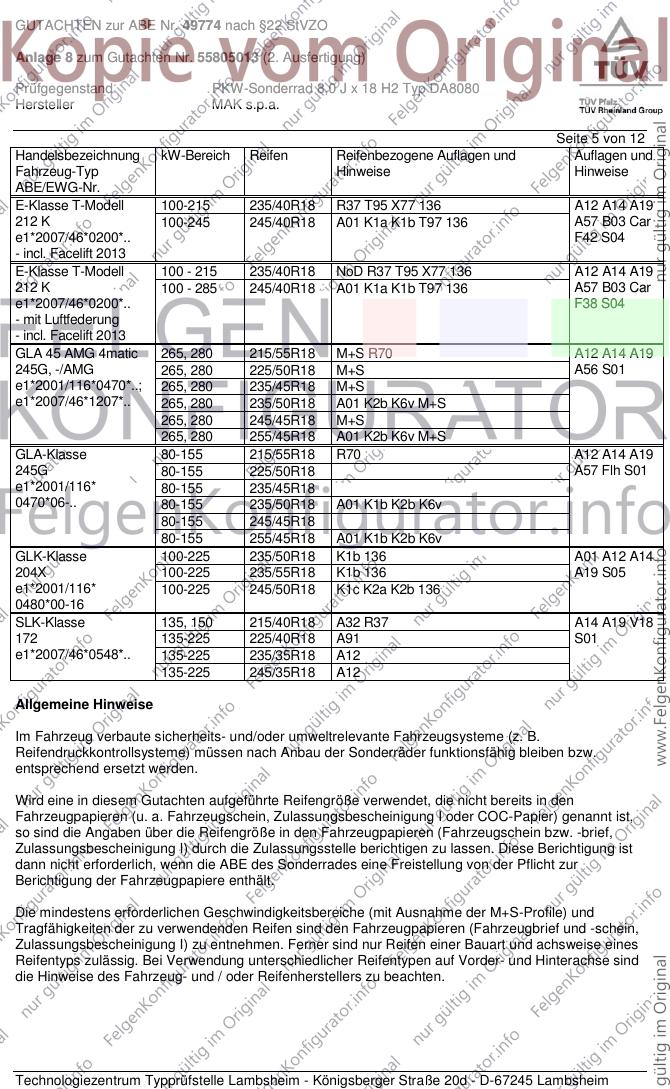

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 2 von 12

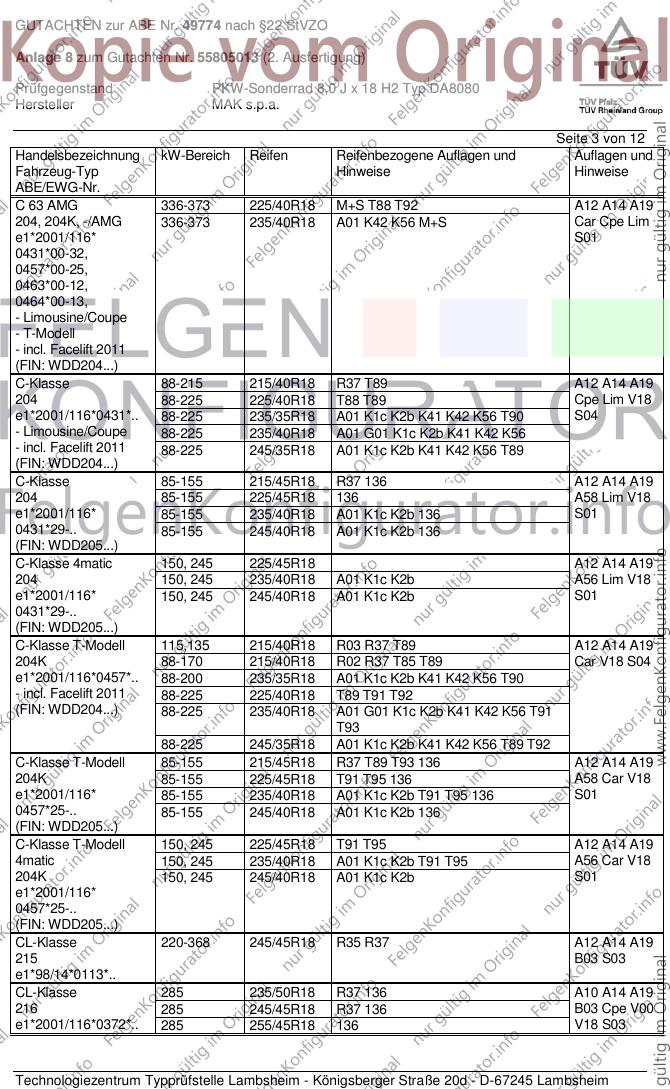

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A33 R37 T89 T93 A14 A19 Car
B8, B81 88-140 215/45R18 A33 M+S T89 T93 Lim V18 S02
e1*2001/116*0430*..; 88-195 225/45R18 A12 R37 T91 T95
e13*2007/46*1084*.. 88-195 235/40R18 A12 R37
88-200 225/45R18 A12 M+S T91 T95
88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 136 A12 A14 A19
4G, 4G1 100-245 235/50R18 136 A57 B90 Car
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 136 Lim NA1 S02
e13*2007/46*1147*.. 100-245 255/45R18 136
- incl. Facelift 2014
Audi A6 allroad 150-245 235/50R18 T01 T97 136 A12 A14 A19
4G, 4G1 150-245 235/55R18 136 A56 Car KMV
e1*2007/46*0436*..; 150-245 245/50R18 A01 K6w 136 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S4 245 225/45R18 A12 M+S T91 T95 A14 A19 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S02
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
A-Klasse 60-142 215/40R18 K14 K1c K2b K41 K42 A01 A12 A14
169 60-142 225/35R18 K14 K1c K2a K2b K41 K42 K44 T83 A19 S01
e1*2001/116*0288*.. T87
A-Klasse 66-130 215/40R18 K1a K2b T85 T89 A01 A12 A14
176, 245G 66-155 225/40R18 K1c K2b K5d A19 A57 Flh
e1*2007/46*0928*..; 66-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S01
e1*2001/116* 66-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-155 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A19
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Flh S01
e1*2007/46*0928*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A19
245 70-142 215/40R18 A01 K1a K1b K2b K41 K42 S01
e1*2001/116*0314*.. 70-142 225/35R18 A01 K1a K1b K2b K41 K42 K43 T83
T87
70-142 225/40R18 A01 K1a K1b K2b K41 K42 K43
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K1a K1b K2b A19 A57 V00
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V18 S01
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K8h
0470*04-..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 M+S T88 T92 A12 A14 A19
204, 204K, -/AMG 336-373 235/40R18 A01 K42 K56 M+S Car Cpe Lim
e1*2001/116* S01
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A19
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 A01 K1c K2b K41 K42 K56 T90 S04
- Limousine/Coupe 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 136 A12 A14 A19
204 85-155 225/45R18 136 A58 Lim V18
e1*2001/116* 85-155 235/40R18 A01 K1c K2b 136 S01
0431*29-.. 85-155 245/40R18 A01 K1c K2b 136
(FIN: WDD205...)
C-Klasse 4matic 150, 245 225/45R18 A12 A14 A19
204 150, 245 235/40R18 A01 K1c K2b A56 Lim V18
e1*2001/116* 150, 245 245/40R18 A01 K1c K2b S01
0431*29-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A19
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S04
e1*2001/116*0457*.. 88-200 235/35R18 A01 K1c K2b K41 K42 K56 T90
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56 T91
T93
88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 136 A12 A14 A19
204K 85-155 225/45R18 T91 T95 136 A58 Car V18
e1*2001/116* 85-155 235/40R18 A01 K1c K2b T91 T95 136 S01
0457*25-.. 85-155 245/40R18 A01 K1c K2b 136
(FIN: WDD205...)
C-Klasse T-Modell 150, 245 225/45R18 T91 T95 A12 A14 A19
4matic 150, 245 235/40R18 A01 K1c K2b T91 T95 A56 Car V18
204K 150, 245 245/40R18 A01 K1c K2b S01
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 R37 A12 A14 A19
215 B03 S03
e1*98/14*0113*..
CL-Klasse 285 235/50R18 R37 136 A10 A14 A19
216 285 245/45R18 R37 136 B03 Cpe V00
e1*2001/116*0372*.. 285 255/45R18 136 V18 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A19
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Lim S01
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A19
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Car S01
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
117, 245G 80-155 225/40R18 K1c K2b K5d A19 A57 Lim
e1*2007/46*1007*..; 80-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S01
e1*2001/116* 80-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-155 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
CLA-Klasse Shooting 90-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
Brake 90-155 225/40R18 K1c K2b K5d A19 A57 Car
245G 90-155 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S01
e1*2001/116* 90-155 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 90-155 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A19
211 75-285 245/40R18 Lim S01
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 A10 R37 T93 136 A14 A19 A57
212 100-225 225/40R18 A10 R37 T91 T92 136 B03 F38 Lim
e1*2001/116*0501*.. 100-225 235/40R18 A12 R37 T91 T93 136 V01 V18 S04
- mit Luftfederung 100-285 245/40R18 A01 A12 K1a K1b T93 T97 136
- incl. Facelift 2013
E-Klasse 100-150 215/45R18 A10 R37 T93 136 A14 A19 A57
212, 212G 100-225 225/40R18 A10 R37 T91 T92 136 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A12 R37 T91 T93 136 V01 V18 S04
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1a K1b 136
- incl. Facelift 2013
E-Klasse Cabrio 120-245 235/40R18 A12 A14 A19
207 120-245 245/35R18 T89 T92 A58 Cbo F39
e1*2001/116*0502*.. 285 235/40R18 M+S S01
E-Klasse Coupé 120-225 215/40R18 A32 R37 T89 A14 A19 A58
207 120-225 225/40R18 A12 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 S01
120-285 235/40R18 A12
120-285 245/35R18 A12 T88 T89
E-Klasse T-Modell 100-215 235/40R18 R37 T95 136 A12 A14 A19
211K 100-285 245/40R18 T97 136 Car S01
e1*2001/116*0213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 R37 T95 X77 136 A12 A14 A19
212 K 100-245 245/40R18 A01 K1a K1b T97 136 A57 B03 Car
e1*2007/46*0200*.. F42 S04
- incl. Facelift 2013
E-Klasse T-Modell 100 - 215 235/40R18 NoD R37 T95 X77 136 A12 A14 A19
212 K 100 - 285 245/40R18 A01 K1a K1b T97 136 A57 B03 Car
e1*2007/46*0200*.. F38 S04
- mit Luftfederung
- incl. Facelift 2013
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A19
245G, -/AMG 265, 280 225/50R18 M+S A56 S01
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6v M+S
265, 280 245/45R18 M+S
265, 280 255/45R18 A01 K2b K6v M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A19
245G 80-155 225/50R18 A57 Flh S01
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1b K2b K6v
80-155 245/45R18
80-155 255/45R18 A01 K1b K2b K6v
GLK-Klasse 100-225 235/50R18 K1b 136 A01 A12 A14
204X 100-225 235/55R18 K1b 136 A19 S05
e1*2001/116* 100-225 245/50R18 K1c K2a K2b 136
0480*00-16
SLK-Klasse 135, 150 215/40R18 A32 R37 A14 A19 V18
172 135-225 225/40R18 A91 S01
e1*2007/46*0548*.. 135-225 235/35R18 A12
135-225 245/35R18 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.

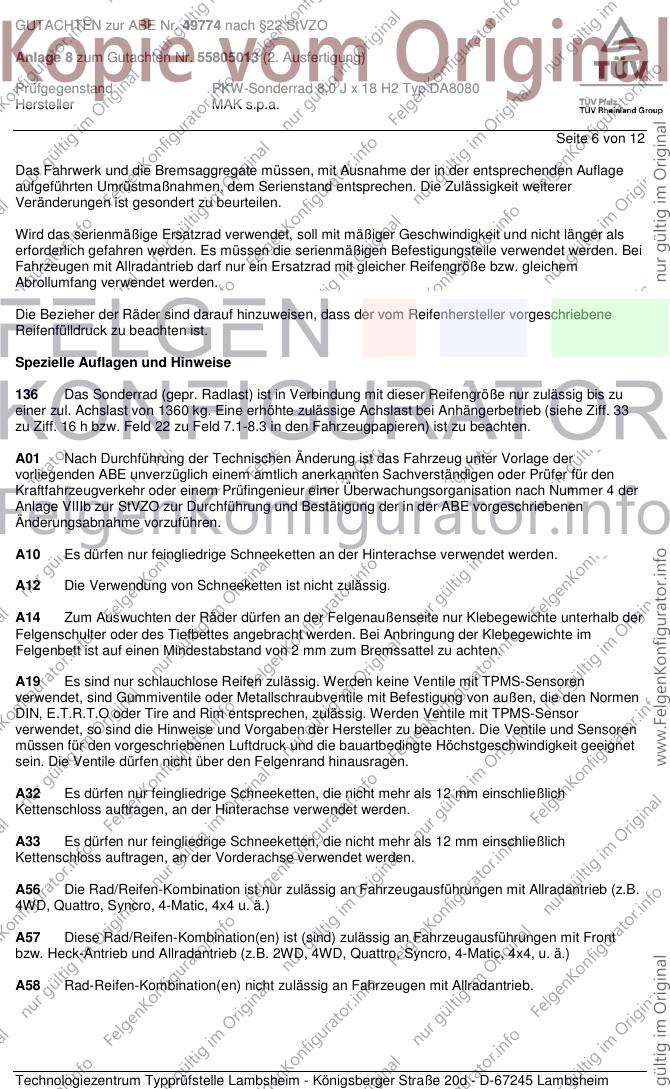

Seite 6 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.

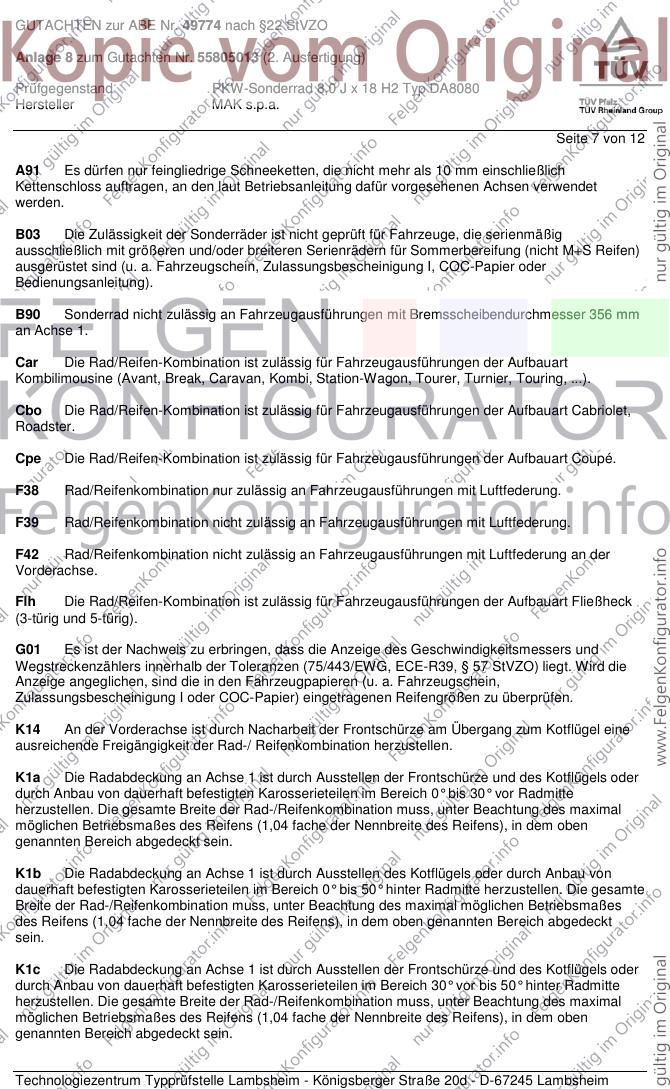

Seite 7 von 12
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.

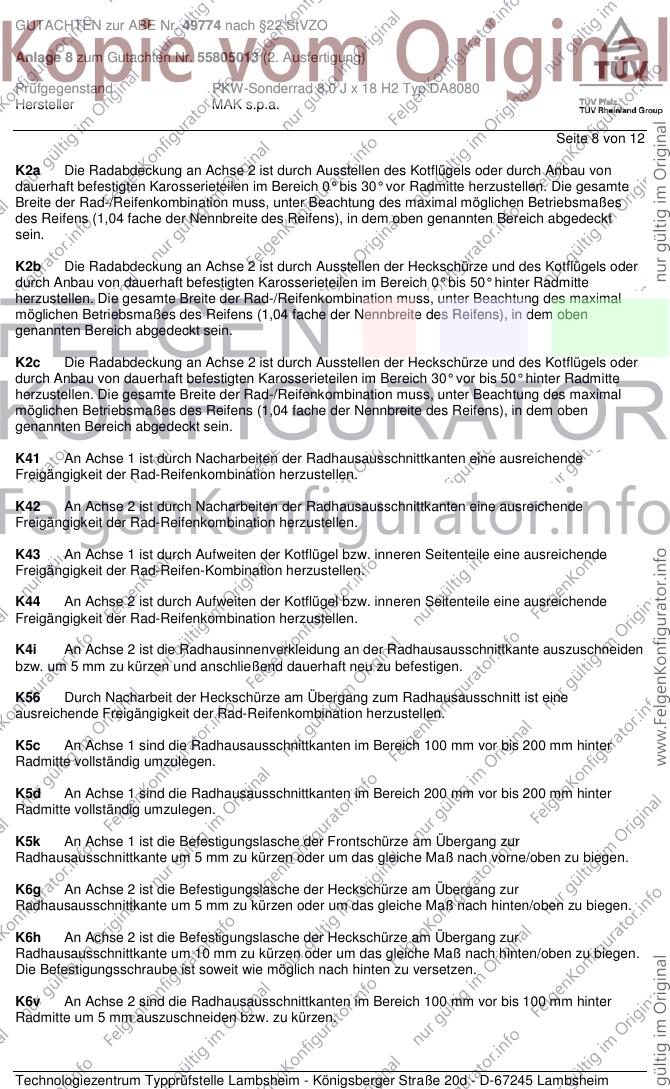

Seite 8 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.

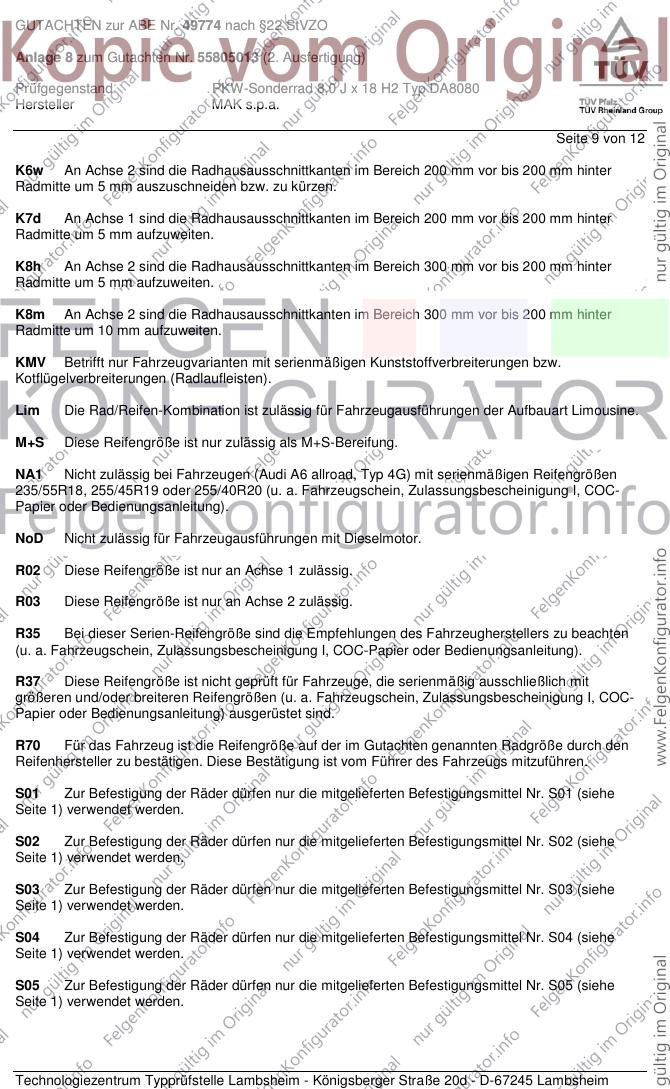

Seite 9 von 12
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.

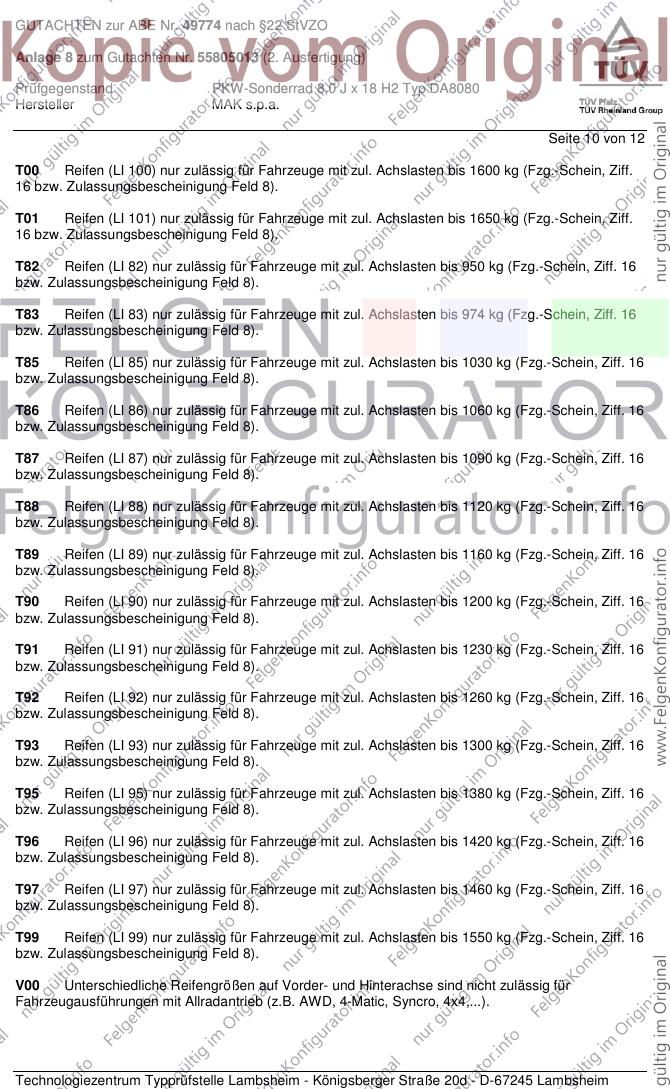

Seite 10 von 12
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 11 von 12

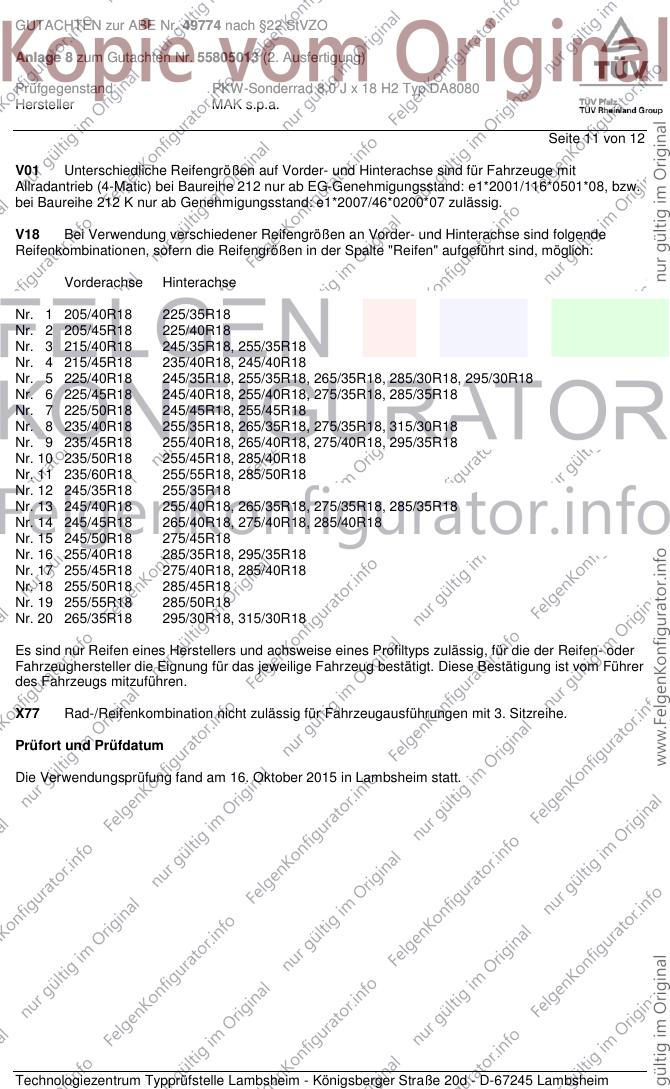

V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Oktober 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49774 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55805013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ DA8080
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Oktober 2015
Schmidt 00237393.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

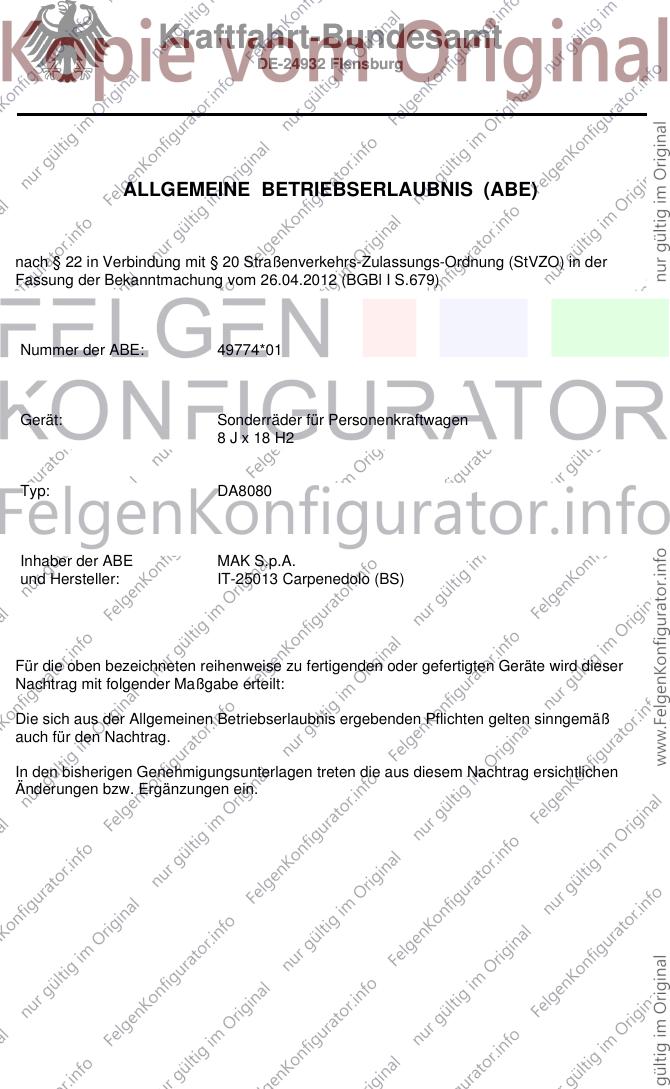

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49774*01
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: DA8080
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

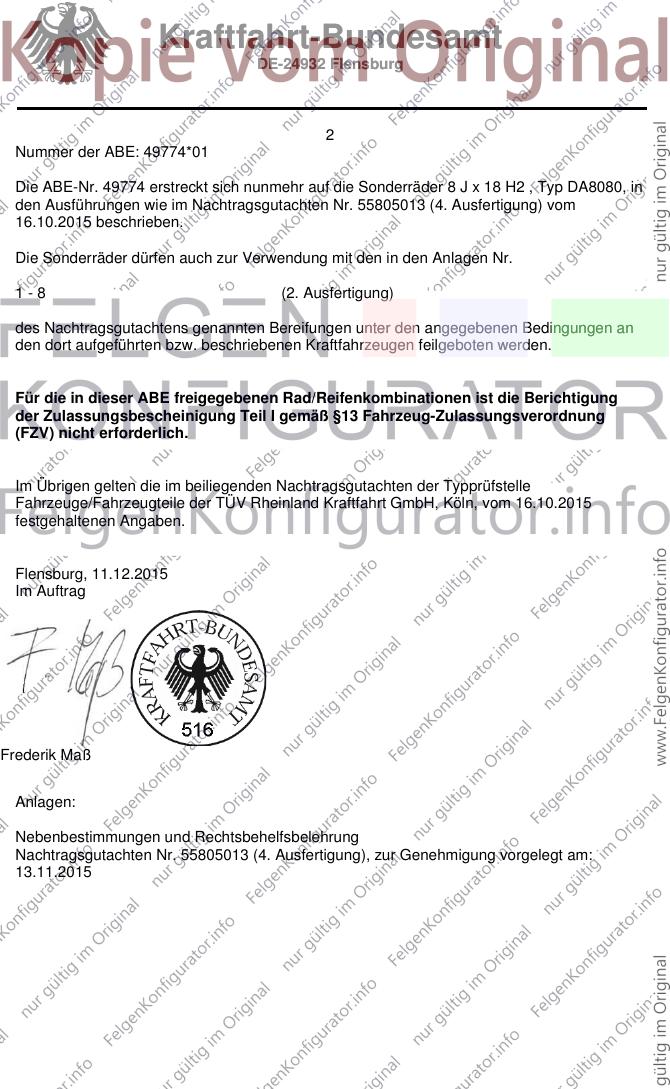

Nummer der ABE: 49774*01
Die ABE-Nr. 49774 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ DA8080, in
den Ausführungen wie im Nachtragsgutachten Nr. 55805013 (4. Ausfertigung) vom
16.10.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1-8 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 16.10.2015
festgehaltenen Angaben.
Flensburg, 11.12.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55805013 (4. Ausfertigung), zur Genehmigung vorgelegt am:
13.11.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49774*01

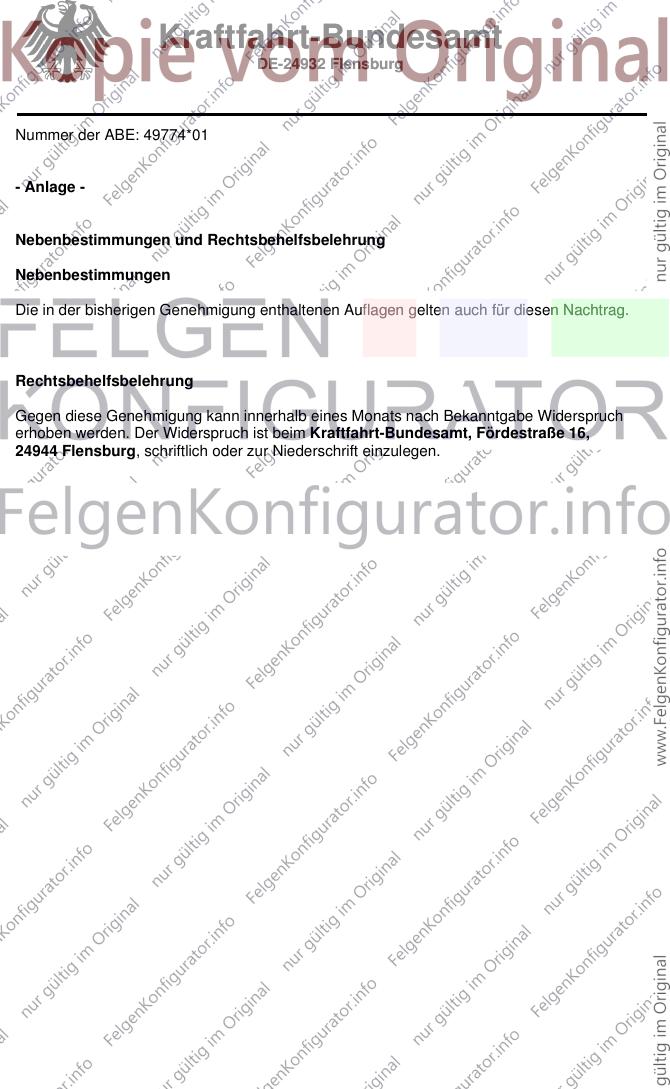

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
