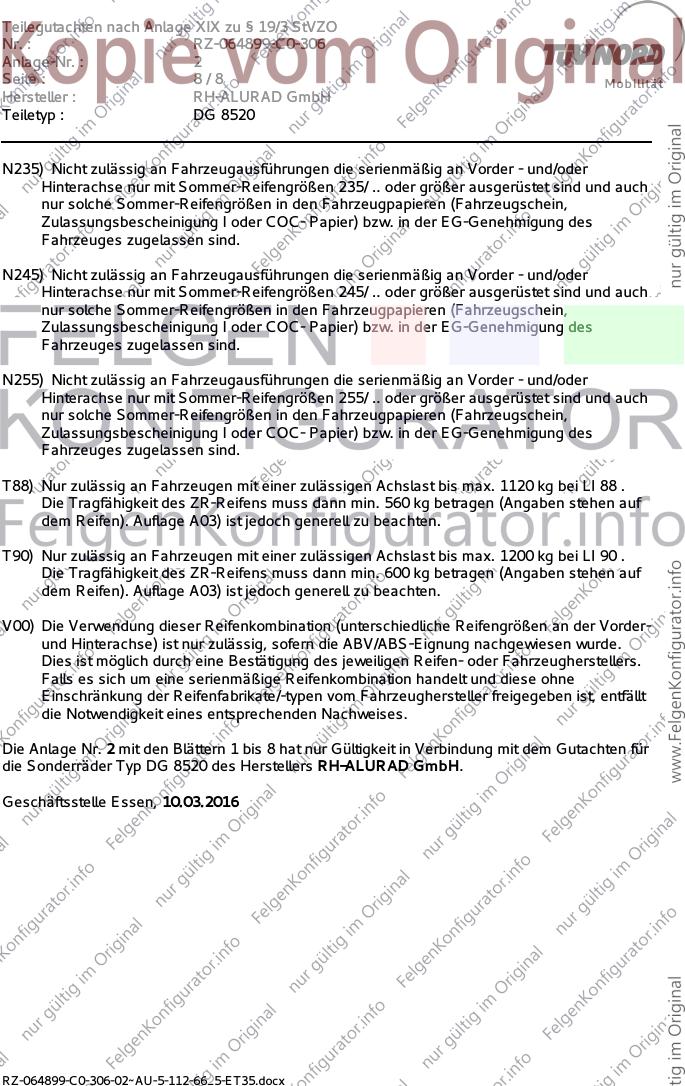

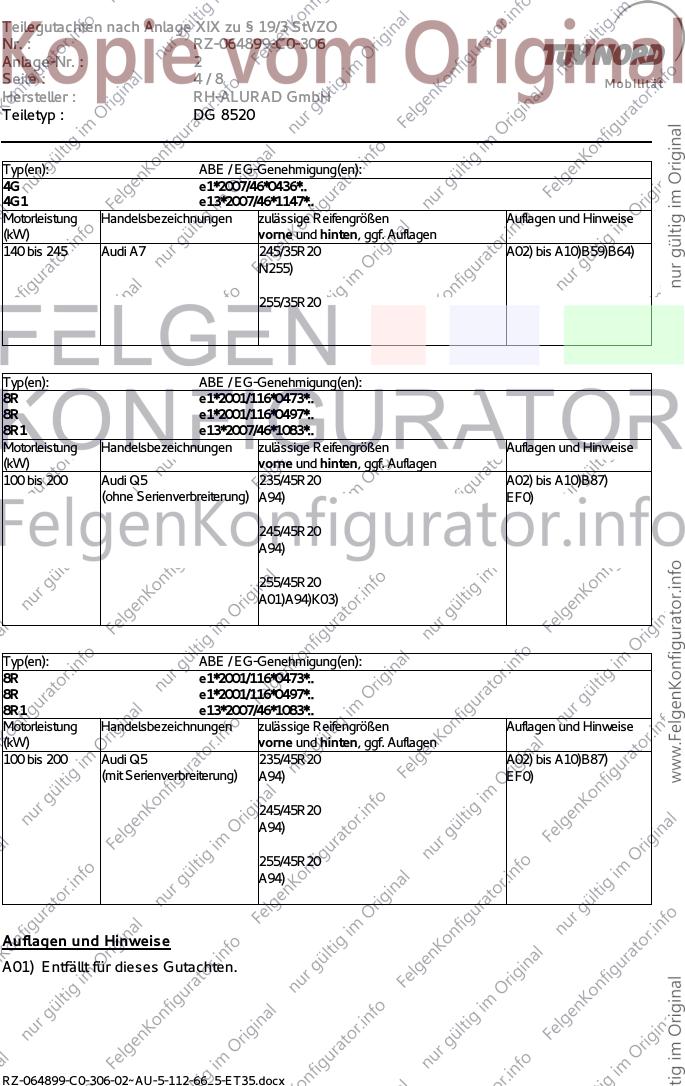

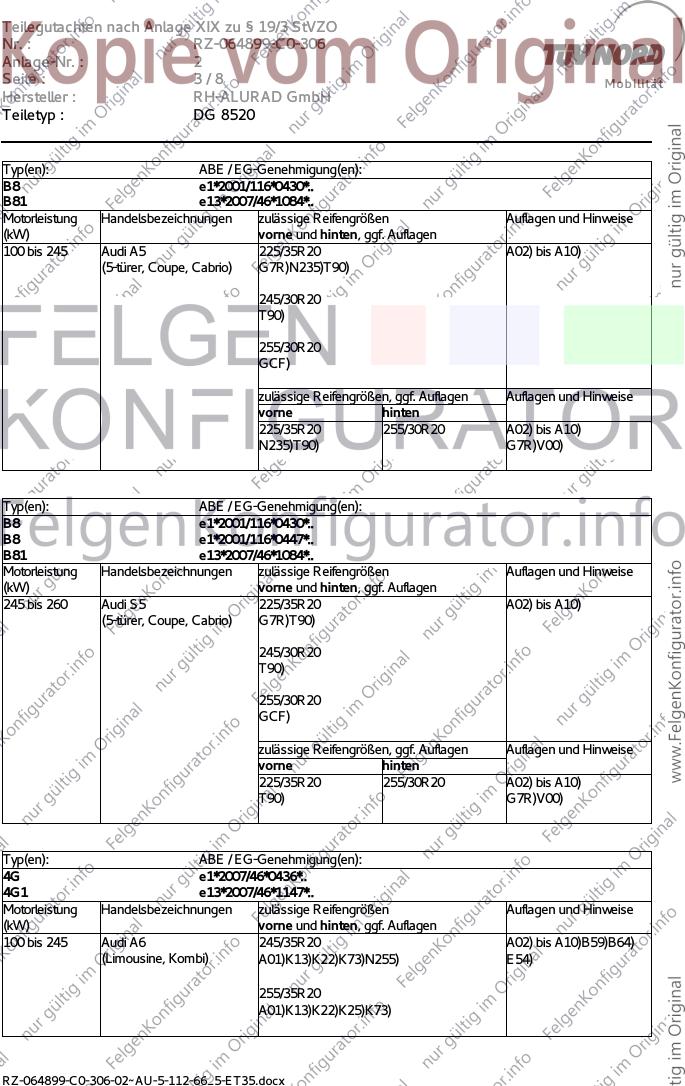

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 1/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: DG 8520
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: LK 112G
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 760 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1, 8R, 8R1 Radschraube, Kegel 60°, Gewinde 4724 140 Nm
M14x1,5, Schaftlänge 29 mm
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 2/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, A4 quattro 225/35R20 A02) bis A10)
(Baureihe B8, Limousine, A01)K64)N235)T90) E79)
Kombi, außer S4)
235/30R20
A01)K03)K04)K64)N245)T88)
245/30R20
A01)K01)K04)K28)K64)T90)
255/30R20
A01)K01)K04)K28)K64)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
200 bis 245 Audi A4, S4 245/30R20 A02) bis A10)
(Baureihe B8, Limousine, A01)K01)K04)K28)K64)T90) E79)
Kombi)
255/30R20
A01)K01)K04)K28)K64)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 200 Audi A4, A4 quattro 225/35R20 A02) bis A10)
(Baureihe B9, Limousine, A01)GD9)K76)T90) E80)
Kombi)
235/30R20
T88)
245/30R20
A01)K71)T90)
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 3/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A5 225/35R20 A02) bis A10)
(5-türer, Coupe, Cabrio) G7R)N235)T90)
245/30R20
T90)
255/30R20
GCF)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
N235)T90) G7R)V00)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B8 e1*2001/116*0447*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
245 bis 260 Audi S5 225/35R20 A02) bis A10)
(5-türer, Coupe, Cabrio) G7R)T90)
245/30R20
T90)
255/30R20
GCF)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
T90) G7R)V00)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A6 245/35R20 A02) bis A10)B59)B64)
(Limousine, Kombi) A01)K13)K22)K73)N255) E54)
255/35R20
A01)K13)K22)K25)K73)
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 4/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 245 Audi A7 245/35R20 A02) bis A10)B59)B64)
N255)
255/35R20
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A02) bis A10)B87)
(ohne Serienverbreiterung) A94) EF0)
245/45R20
A94)
255/45R20
A01)A94)K03)
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A02) bis A10)B87)
(mit Serienverbreiterung) A94) EF0)
245/45R20
A94)
255/45R20
A94)
Auflagen und Hinweise
A01) Entfällt für dieses Gutachten.
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 5/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 6/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
B64) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
Achse1: innenbelüftete Bremsscheibe Ø356x34 mm
B87) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1
- innenbelüftete Bremsscheibe Ø380x36 mm (ATE).
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014, Baureihe B8.
E80) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015, Baureihe B9.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G7R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
255/35R19, 265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GCF) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17, 255/35R19, 265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
GD9) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 7/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
K76) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube des Innenkotflügels im Bereich 150 mm hinter Radmitte ist
zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 45° vor bis 45° hinter
Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm einzuformen und
hinter die umgelegte Radhauskante zu klemmen.
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-C0-306
Anlage-Nr. : 2
Seite : 8/8 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 2 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ DG 8520 des Herstellers RH-ALURAD GmbH.
Geschäftsstelle Essen, 10.03.2016
RZ-064899-C0-306-02~AU-5-112-66_5-ET35.docx
