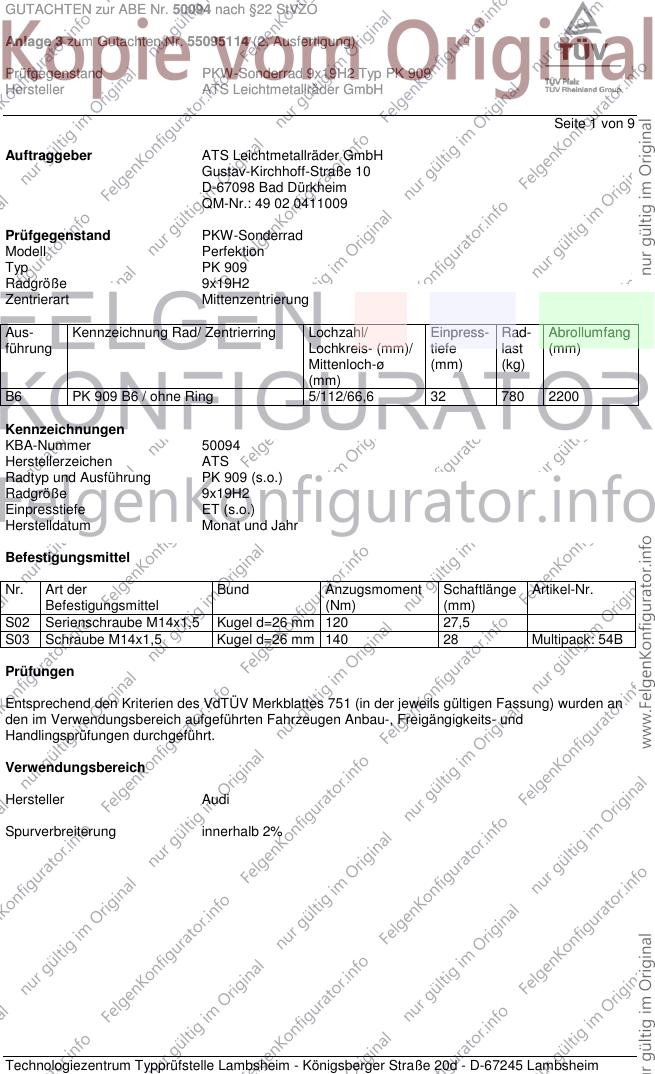

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 9
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Perfektion
Typ PK 909
Radgröße 9x19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B6 PK 909 B6 / ohne Ring 5/112/66,6 32 780 2200
Kennzeichnungen
KBA-Nummer 50094
Herstellerzeichen ATS
Radtyp und Ausführung PK 909 (s.o.)
Radgröße 9x19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5
S03 Schraube M14x1,5 Kugel d=26 mm 140 28 Multipack: 54B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

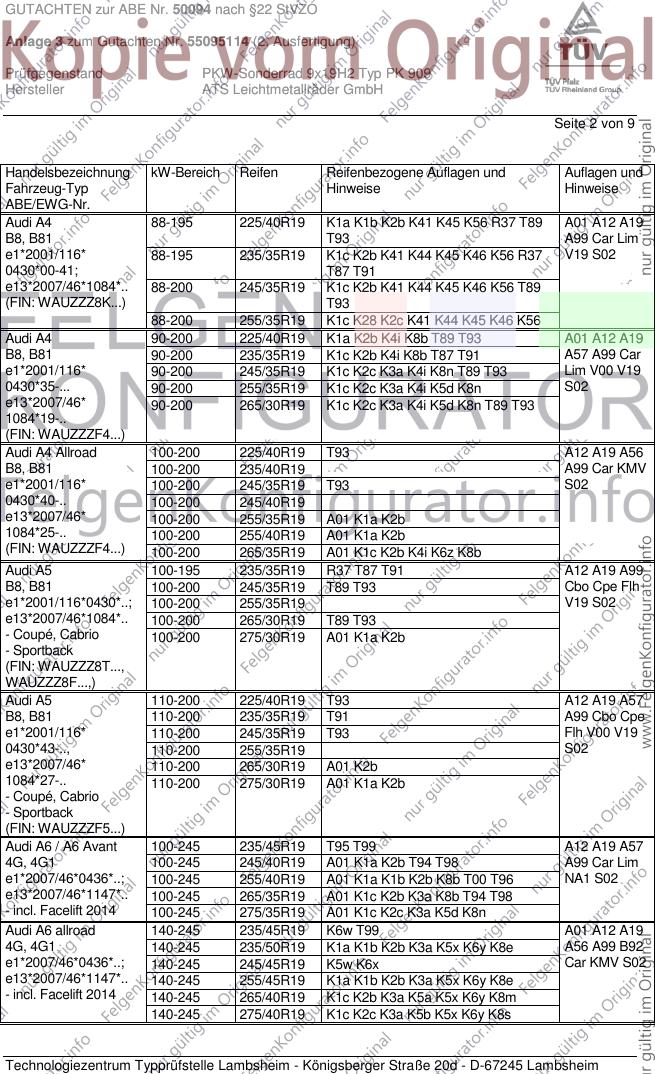

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K2b K41 K45 K56 R37 T89 A01 A12 A19
B8, B81 T93 A99 Car Lim
e1*2001/116* 88-195 235/35R19 K1c K2b K41 K44 K45 K46 K56 R37 V19 S02
0430*00-41; T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 K1c K2b K41 K44 K45 K46 K56 T89
(FIN: WAUZZZ8K...) T93
88-200 255/35R19 K1c K28 K2c K41 K44 K45 K46 K56
Audi A4 90-200 225/40R19 K1a K2b K4i K8b T89 T93 A01 A12 A19
B8, B81 90-200 235/35R19 K1c K2b K4i K8b T87 T91 A57 A99 Car
e1*2001/116* 90-200 245/35R19 K1c K2c K3a K4i K8n T89 T93 Lim V00 V19
0430*35-... 90-200 255/35R19 K1c K2c K3a K4i K5d K8n S02
e13*2007/46* 90-200 265/30R19 K1c K2c K3a K4i K5d K8n T89 T93
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-200 225/40R19 T93 A12 A19 A56
B8, B81 100-200 235/40R19 A99 Car KMV
e1*2001/116* 100-200 245/35R19 T93 S02
0430*40-.. 100-200 245/40R19
e13*2007/46* 100-200 255/35R19 A01 K1a K2b
1084*25-.. 100-200 255/40R19 A01 K1a K2b
(FIN: WAUZZZF4...) 100-200 265/35R19 A01 K1c K2b K4i K6z K8b
Audi A5 100-195 235/35R19 R37 T87 T91 A12 A19 A99
B8, B81 100-200 245/35R19 T89 T93 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 255/35R19 V19 S02
e13*2007/46*1084*.. 100-200 265/30R19 T89 T93
- Coupé, Cabrio 100-200 275/30R19 A01 K1a K2b
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 225/40R19 T93 A12 A19 A57
B8, B81 110-200 235/35R19 T91 A99 Cbo Cpe
e1*2001/116* 110-200 245/35R19 T93 Flh V00 V19
0430*43-.., 110-200 255/35R19 S02
e13*2007/46* 110-200 265/30R19 A01 K2b
1084*27-.. 110-200 275/30R19 A01 K1a K2b
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A19 A57
4G, 4G1 100-245 245/40R19 A01 K1a K2b T94 T98 A99 Car Lim
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K1b K2b K8b T00 T96 NA1 S02
e13*2007/46*1147*.. 100-245 265/35R19 A01 K1c K2b K3a K8b T94 T98
- incl. Facelift 2014 100-245 275/35R19 A01 K1c K2c K3a K5d K8n
Audi A6 allroad 140-245 235/45R19 K6w T99 A01 A12 A19
4G, 4G1 140-245 235/50R19 K1a K1b K2b K3a K5x K6y K8e A56 A99 B92
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x Car KMV S02
e13*2007/46*1147*.. 140-245 255/45R19 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014 140-245 265/40R19 K1c K2b K3a K5a K5x K6y K8m
140-245 275/40R19 K1c K2c K3a K5b K5x K6y K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

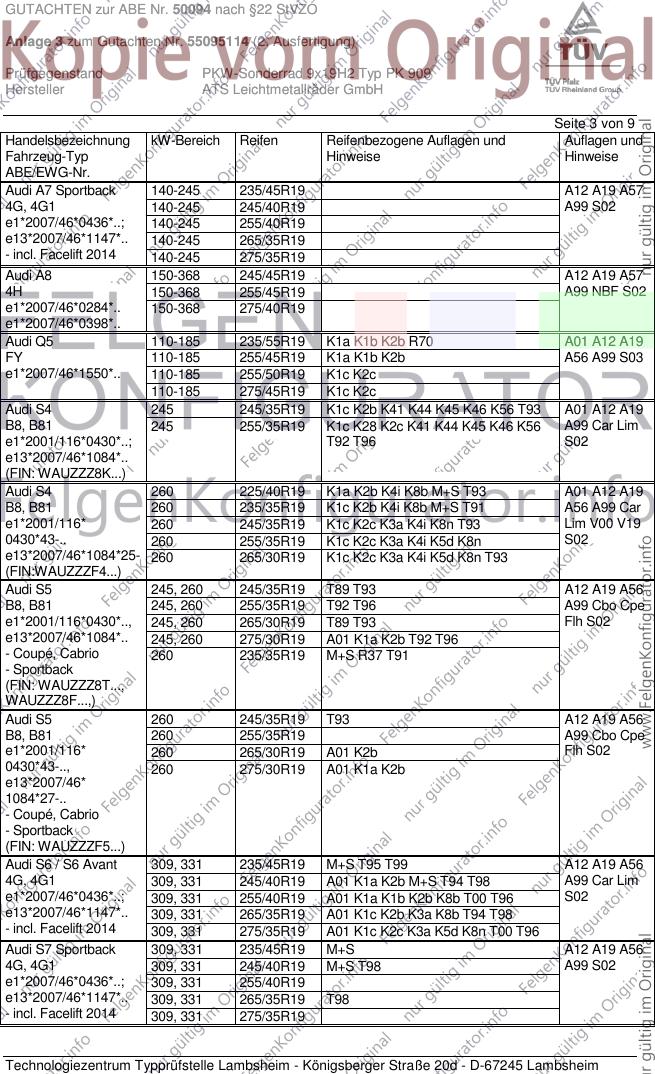

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 140-245 235/45R19 A12 A19 A57
4G, 4G1 140-245 245/40R19 A99 S02
e1*2007/46*0436*..; 140-245 255/40R19
e13*2007/46*1147*.. 140-245 265/35R19
- incl. Facelift 2014 140-245 275/35R19
Audi A8 150-368 245/45R19 A12 A19 A57
4H 150-368 255/45R19 A99 NBF S02
e1*2007/46*0284*.. 150-368 275/40R19
e1*2007/46*0398*..
Audi Q5 110-185 235/55R19 K1a K1b K2b R70 A01 A12 A19
FY 110-185 255/45R19 K1a K1b K2b A56 A99 S03
e1*2007/46*1550*.. 110-185 255/50R19 K1c K2c
110-185 275/45R19 K1c K2c
Audi S4 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A01 A12 A19
B8, B81 245 255/35R19 K1c K28 K2c K41 K44 K45 K46 K56 A99 Car Lim
e1*2001/116*0430*..; T92 T96 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 K1a K2b K4i K8b M+S T93 A01 A12 A19
B8, B81 260 235/35R19 K1c K2b K4i K8b M+S T91 A56 A99 Car
e1*2001/116* 260 245/35R19 K1c K2c K3a K4i K8n T93 Lim V00 V19
0430*43-.. 260 255/35R19 K1c K2c K3a K4i K5d K8n S02
e13*2007/46*1084*25- 260 265/30R19 K1c K2c K3a K4i K5d K8n T93
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 T89 T93 A12 A19 A56
B8, B81 245, 260 255/35R19 T92 T96 A99 Cbo Cpe
e1*2001/116*0430*.., 245, 260 265/30R19 T89 T93 Flh S02
e13*2007/46*1084*.. 245, 260 275/30R19 A01 K1a K2b T92 T96
- Coupé, Cabrio 260 235/35R19 M+S R37 T91
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 T93 A12 A19 A56
B8, B81 260 255/35R19 A99 Cbo Cpe
e1*2001/116* 260 265/30R19 A01 K2b Flh S02
0430*43-.., 260 275/30R19 A01 K1a K2b
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A19 A56
4G, 4G1 309, 331 245/40R19 A01 K1a K2b M+S T94 T98 A99 Car Lim
e1*2007/46*0436*..; 309, 331 255/40R19 A01 K1a K1b K2b K8b T00 T96 S02
e13*2007/46*1147*.. 309, 331 265/35R19 A01 K1c K2b K3a K8b T94 T98
- incl. Facelift 2014 309, 331 275/35R19 A01 K1c K2c K3a K5d K8n T00 T96
Audi S7 Sportback 309, 331 235/45R19 M+S A12 A19 A56
4G, 4G1 309, 331 245/40R19 M+S T98 A99 S02
e1*2007/46*0436*..; 309, 331 255/40R19
e13*2007/46*1147*.. 309, 331 265/35R19 T98
- incl. Facelift 2014 309, 331 275/35R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

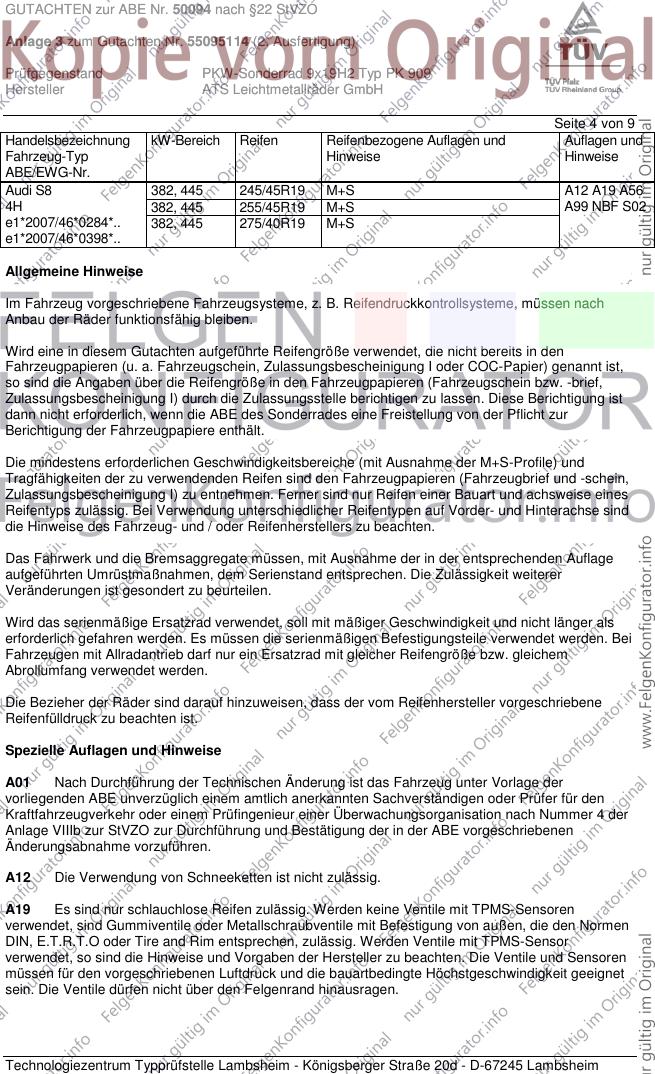

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S8 382, 445 245/45R19 M+S A12 A19 A56
4H 382, 445 255/45R19 M+S A99 NBF S02
e1*2007/46*0284*.. 382, 445 275/40R19 M+S
e1*2007/46*0398*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

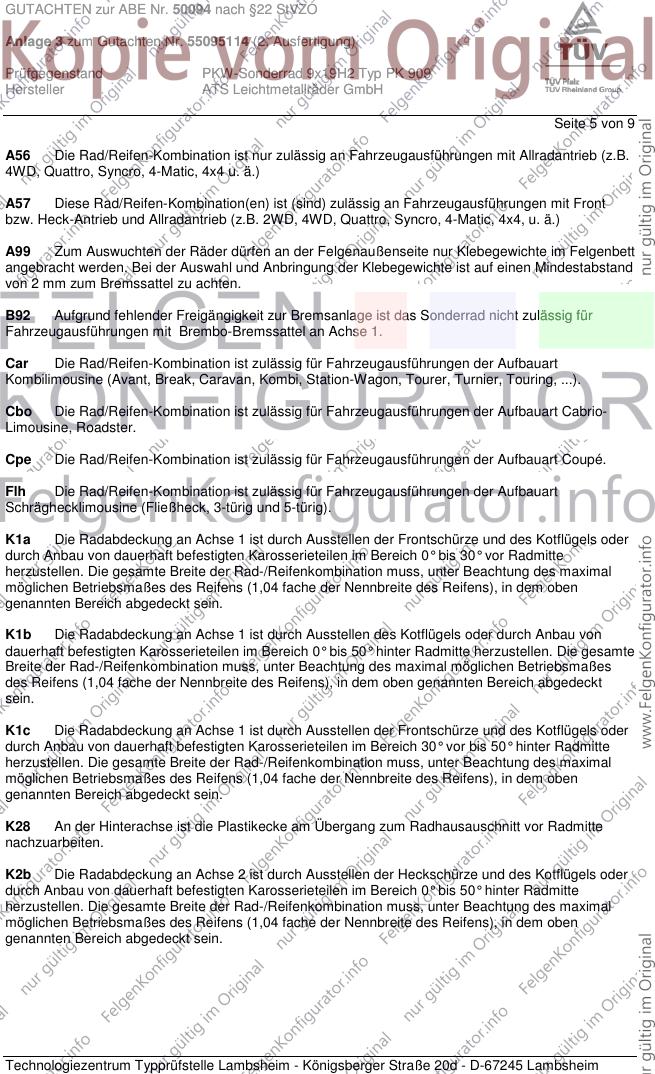

GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 9
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

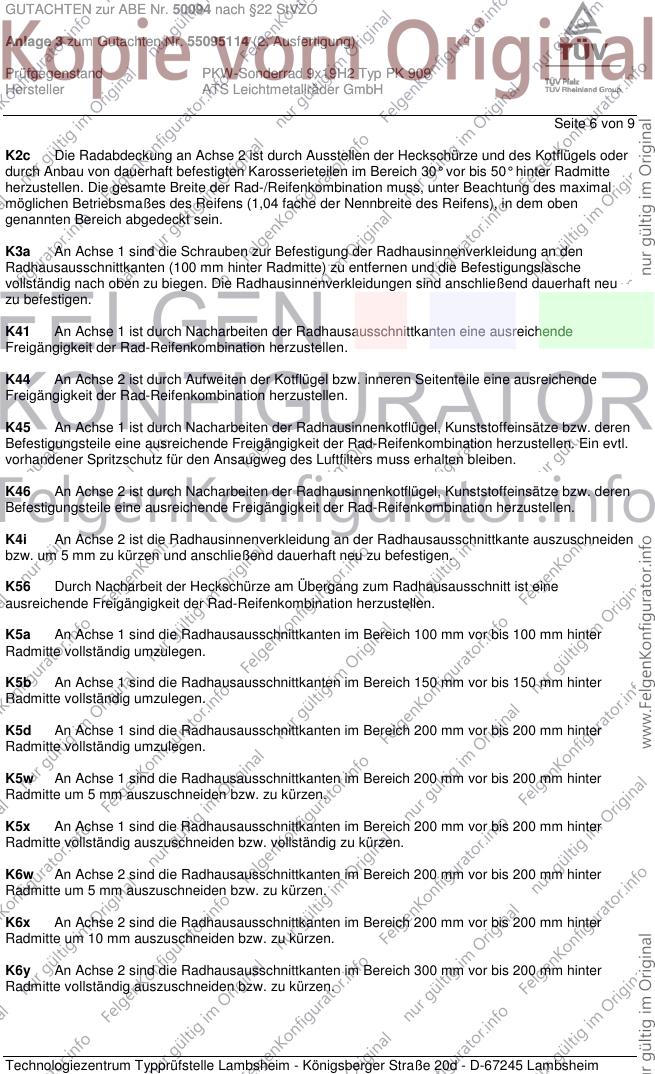

Seite 6 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

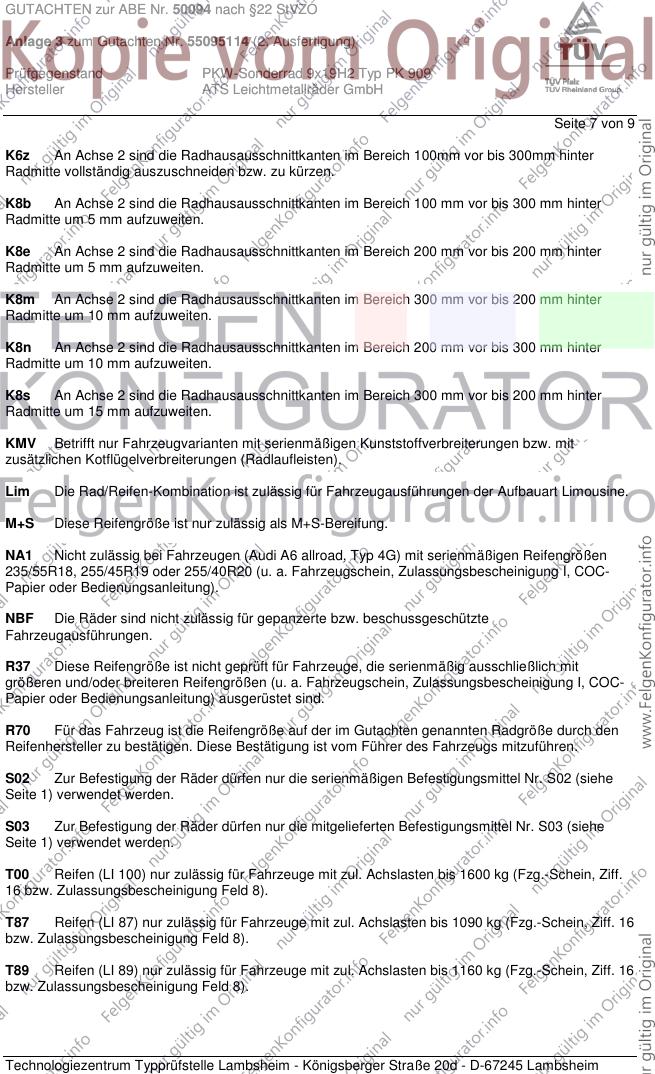

Seite 7 von 9
K6z An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

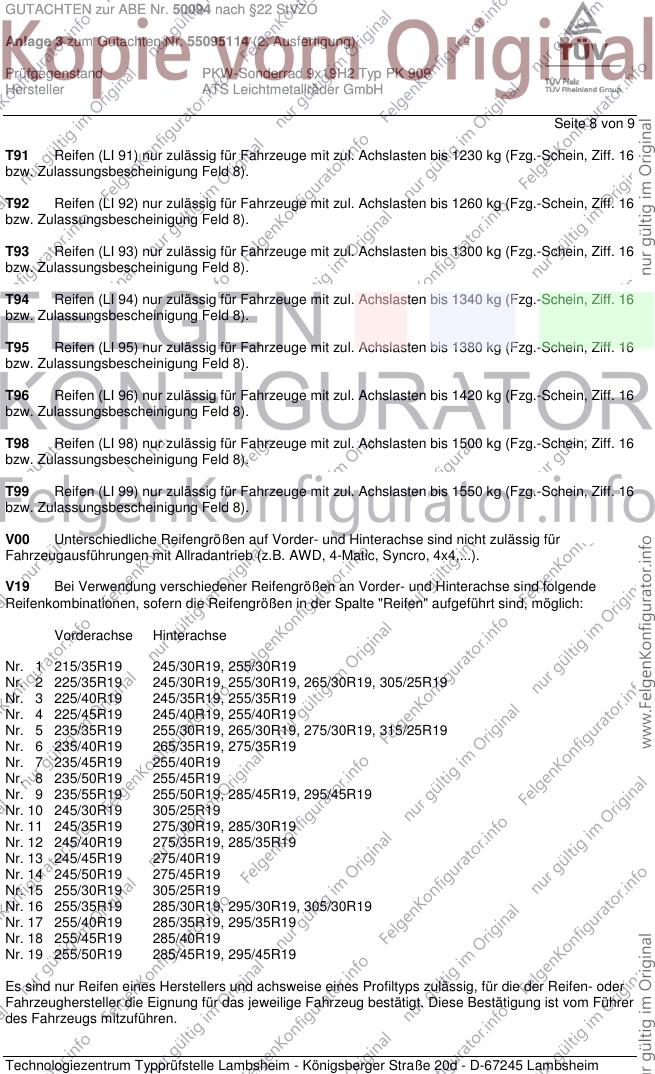

Seite 8 von 9
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum September 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. August 2017
Blauth 00277352.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
