Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : AUDI, QUATTRO GmbH
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
5112B40665 PCD 5x112 ohne 66,5 780 2280 06/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : B81; 4G1; B8; 4G
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
Typ : 8R1; FY; 8R2; 8R
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; 4G; 4G1
200 Nm für Typ : FY erhöhtes Anzugsmoment; 8R erhöhtes
Anzugsmoment; 8R1 erhöhtes Anzugsmoment; 8R2 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 11A; 22I; 5GG; 51J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 100 - 245 245/35R19 93 11A; 21P; 22I; 51J Nicht A4 Allroad
255/35R19 92 11A; 21B; 22B; 22H; Quattro; AUDI S4 bis
24J; 24M; 54F MJ2016; Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74D; 77E
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 245/35R19 93 11A; 21P; 22I; 51J Kombi; Frontantrieb;
255/35R19 92 11A; 21B; 22B; 22H; 10B; 11B; 11G; 11H;
24J; 24M; 54F 12A; 51A; 71C; 71K;
721; 729; 73C; 74D;
77E
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 11A; 21P; 22I; 51J AUDI S4 bis MJ2016;
255/35R19 92 11A; 21B; 22B; 22H; Limousine;
24J; 24M; 54F Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74D; 77E
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 9
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 11A; 21P; 22I; 51J Limousine;
255/35R19 92 11A; 21B; 22B; 22H; Frontantrieb;
24J; 24M; 54F 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74D;
77E
B8 e1*2001/116*0430*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
B81 e13*2007/46*1084*.. 235/35R19 91Y Quattro; AUDI A4 (B9)
90 - 260 245/35R19 51G ab MJ2016; AUDI S4
260 225/40R19 M+S 52J (B9) ab MJ2016; Kombi;
235/35R19 M+S 52J Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 77E
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 245/45R19 98 51J Nur A6 allroad
4G1 e13*2007/46*1147*.. 255/40R19 100 quattro;
255/45R19 100 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74D;
765; AFY; PDB
4G e1*2007/46*0436*.. 100 - 150 245/40R19 94 5HI Nur A6; nicht A6
4G1 e13*2007/46*1147*.. 100 - 245 235/40R19 92Y 5GM; 57E; 67H allroad quattro;
235/45R19 95 57E; 67K Kombi; Stufenheck;
245/40R19 98 Allradantrieb;
100 - 331 235/40R19 M+S 52J Frontantrieb;
235/45R19 M+S 52J 10B; 11B; 11G; 11H;
255/35R19 96Y 12A; 51A; 573; 71C;
255/40R19 96Y 71K; 721; 73C; 74D;
309 - 331 245/40R19 M+S 52J AFY; PDB
4G e1*2007/46*0436*.. 140 - 230 235/40R19 M+S 5GM; 52J Nur A7 Sportback;
4G1 e13*2007/46*1147*.. 140 - 245 245/40R19 94 Coupe; 4-türig;
140 - 331 235/40R19 M+S 52J Allradantrieb;
235/45R19 M+S 52J Frontantrieb;
255/35R19 96Y 10B; 11B; 11G; 11H;
255/40R19 51G 12A; 51A; 573; 71C;
309 - 331 245/40R19 M+S 52J 71K; 721; 729; 73C;
74D; AFY; PDB
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 260 235/55R19 51G erhöhtes
Anzugsmoment
8R1 e13*2007/46*1083*.. 200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A;
740; 838
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 3 von 9
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 260 235/55R19 51G erhöhtes
Anzugsmoment
200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A;
740; 838
Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 260 235/55R19 51G erhöhtes
Anzugsmoment
200 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A;
740; 838
Verkaufsbezeichnung: Q5, SQ5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 235/55R19 101 erhöhtes
Anzugsmoment
245/50R19 101 11A; 248 200 Nm; Q5;
255/50R19 103 11A; 245; 248; 26N Allradantrieb;
275/45R19 104 11A; 245; 248; 26N Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 740;
83G
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 200 Nm
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 235/55R19 101 erhöhtes
Anzugsmoment
245/50R19 101 11A; 248 200 Nm; Q5;
255/50R19 103 11A; 245; 248; 26N Allradantrieb;
275/45R19 104 11A; 245; 248; 26N Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 740;
83G
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 4 von 9

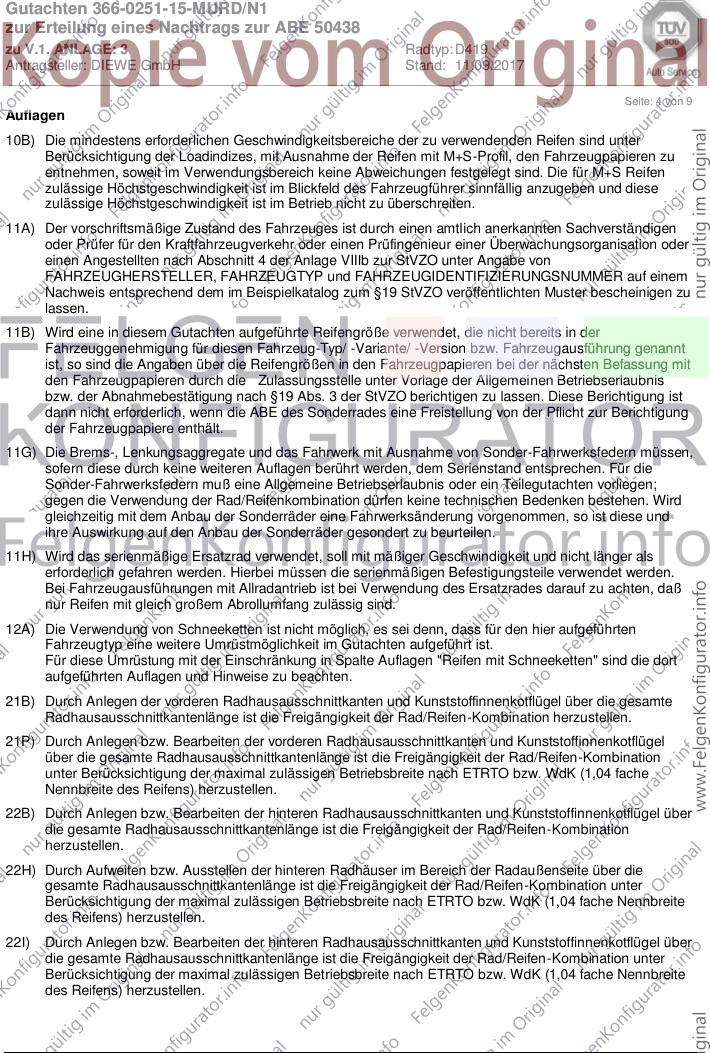

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 5 von 9
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 6 von 9
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R19
Hinterachse: 265/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 7 von 9
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
838) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320mm
(Dicke 30mm) an der Vorderachse nicht zulässig.
83G) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
350x32mm an der Vorderachse nicht zulässig.
AFY) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
PDB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
(Dicke 36mm bzw. 38mm) an der Vorderachse nicht zulässig.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 8 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1550*..
Handelsbez.: Q5, SQ5
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27I x = 250 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 3 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

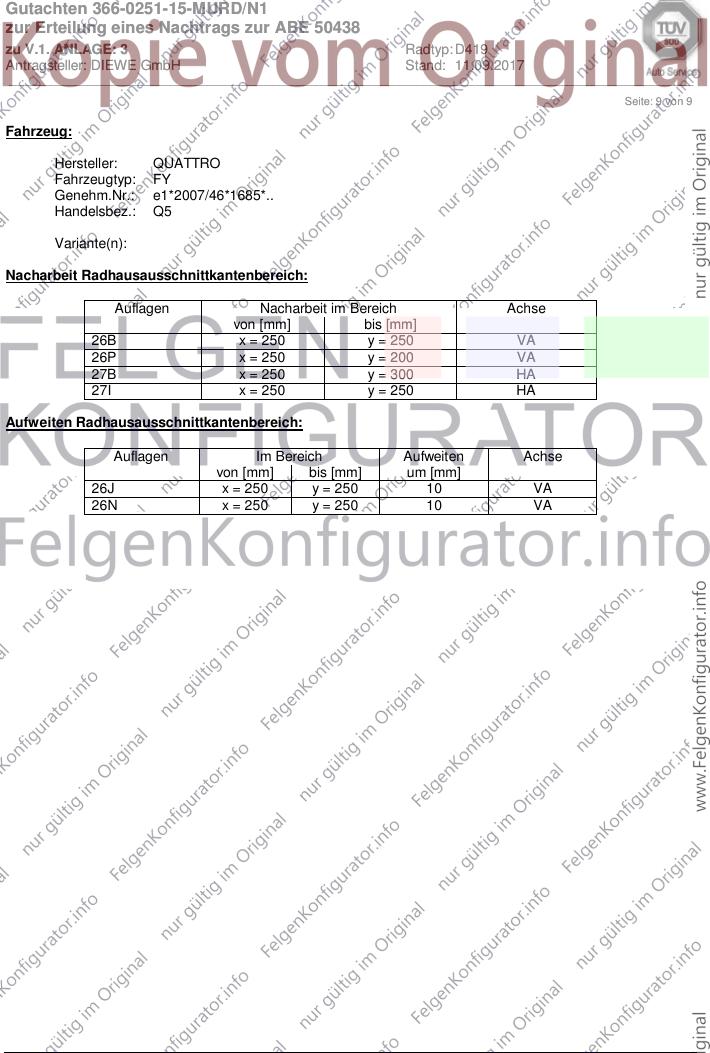

Seite: 9 von 9
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: FY
Genehm.Nr.: e1*2007/46*1685*..
Handelsbez.: Q5
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 200 VA
27B x = 250 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 10 VA
26N x = 250 y = 250 10 VA
