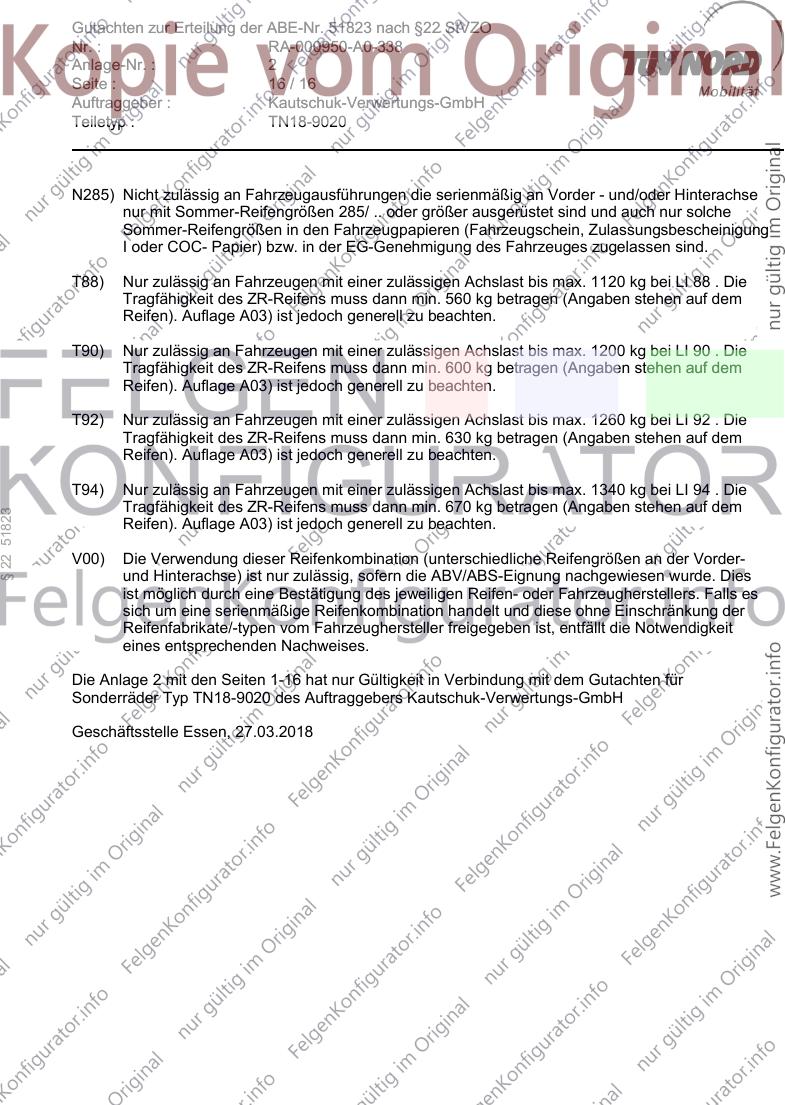

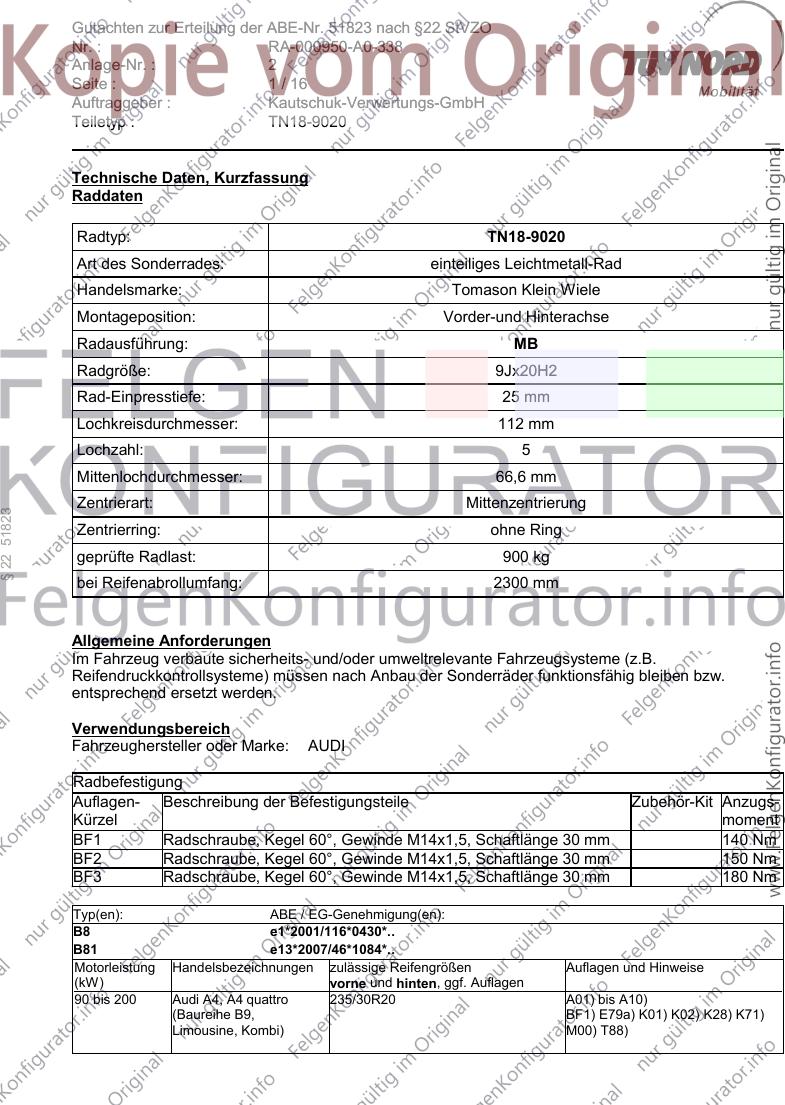

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 1 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: TN18-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Tomason Klein Wiele
Montageposition: Vorder-und Hinterachse
Radausführung: MB
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,6 mm
Zentrierart: Mittenzentrierung
§ 22 51823
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: AUDI
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm 140 Nm
BF2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm 150 Nm
BF3 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm 180 Nm
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..

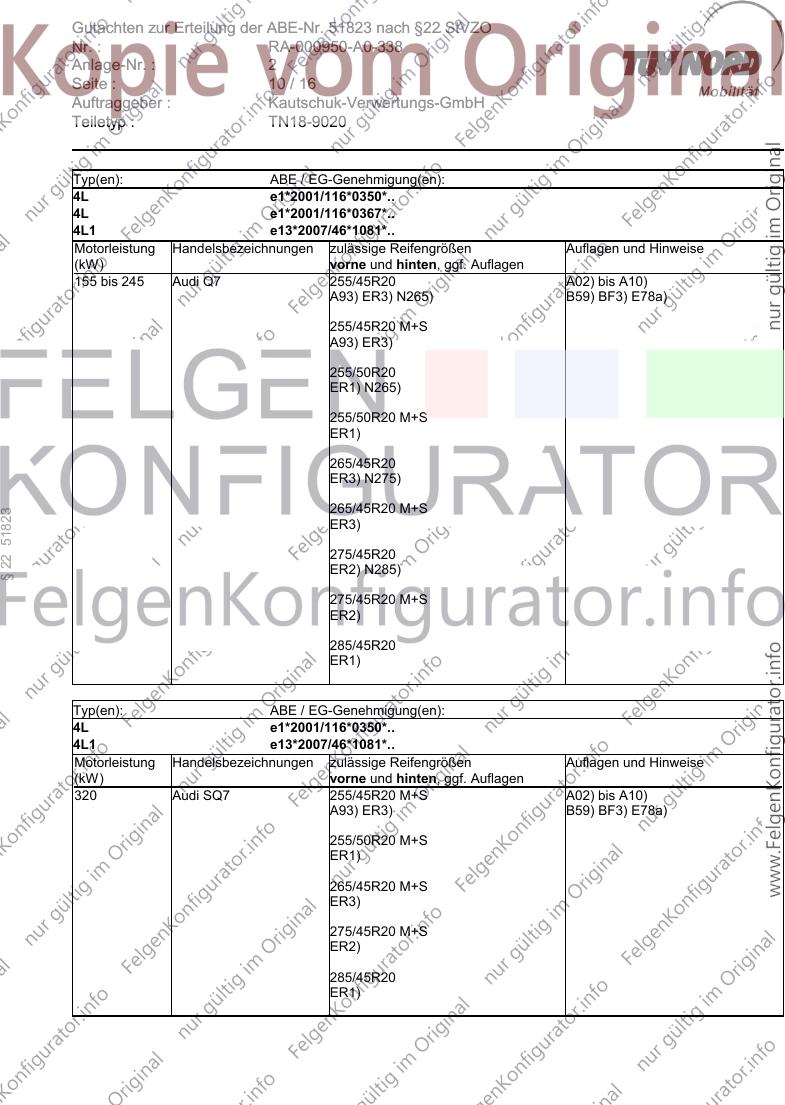

Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 200 Audi A4, A4 quattro 235/30R20 A01) bis A10)
(Baureihe B9, BF1) E79a) K01) K02) K28) K71)
Limousine, Kombi) M00) T88)

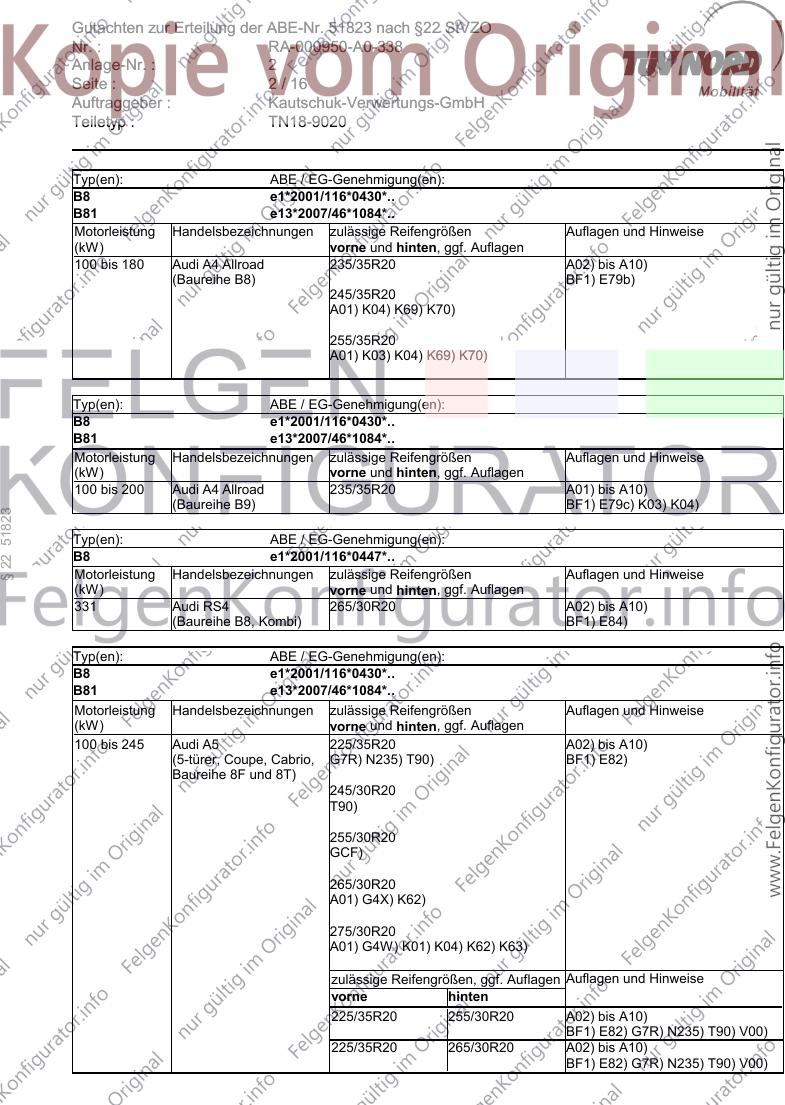

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 2 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 180 Audi A4 Allroad 235/35R20 A02) bis A10)
(Baureihe B8) BF1) E79b)
245/35R20
A01) K04) K69) K70)
255/35R20
A01) K03) K04) K69) K70)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi A4 Allroad 235/35R20 A01) bis A10)
(Baureihe B9) BF1) E79c) K03) K04)
§ 22 51823
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
331 Audi RS4 265/30R20 A02) bis A10)
(Baureihe B8, Kombi) BF1) E84)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A5 225/35R20 A02) bis A10)
(5-türer, Coupe, Cabrio, G7R) N235) T90) BF1) E82)
Baureihe 8F und 8T)
245/30R20
T90)
255/30R20
GCF)
265/30R20
A01) G4X) K62)
275/30R20
A01) G4W) K01) K04) K62) K63)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
BF1) E82) G7R) N235) T90) V00)
225/35R20 265/30R20 A02) bis A10)
BF1) E82) G7R) N235) T90) V00)

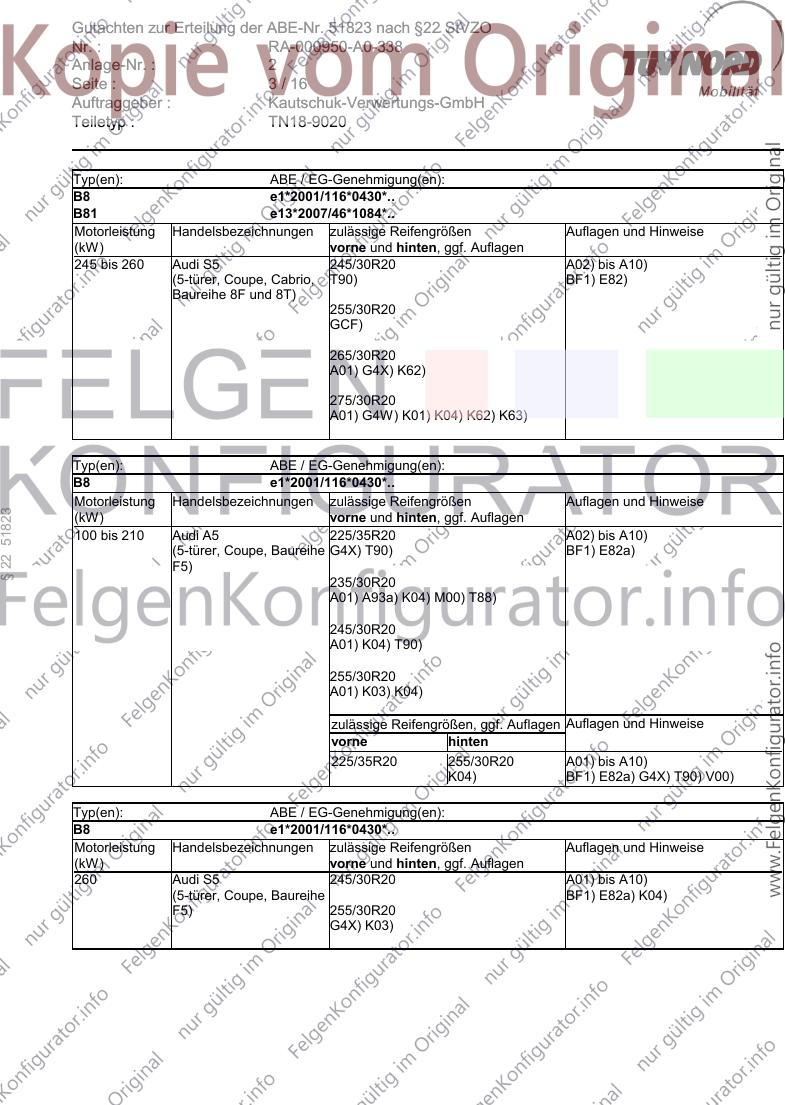

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 3 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
245 bis 260 Audi S5 245/30R20 A02) bis A10)
(5-türer, Coupe, Cabrio, T90) BF1) E82)
Baureihe 8F und 8T)
255/30R20
GCF)
265/30R20
A01) G4X) K62)
275/30R20
A01) G4W) K01) K04) K62) K63)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§ 22 51823
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 Audi A5 225/35R20 A02) bis A10)
(5-türer, Coupe, Baureihe G4X) T90) BF1) E82a)
F5)
235/30R20
A01) A93a) K04) M00) T88)
245/30R20
A01) K04) T90)
255/30R20
A01) K03) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04) BF1) E82a) G4X) T90) V00)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi S5 245/30R20 A01) bis A10)
(5-türer, Coupe, Baureihe BF1) E82a) K04)
F5) 255/30R20
G4X) K03)

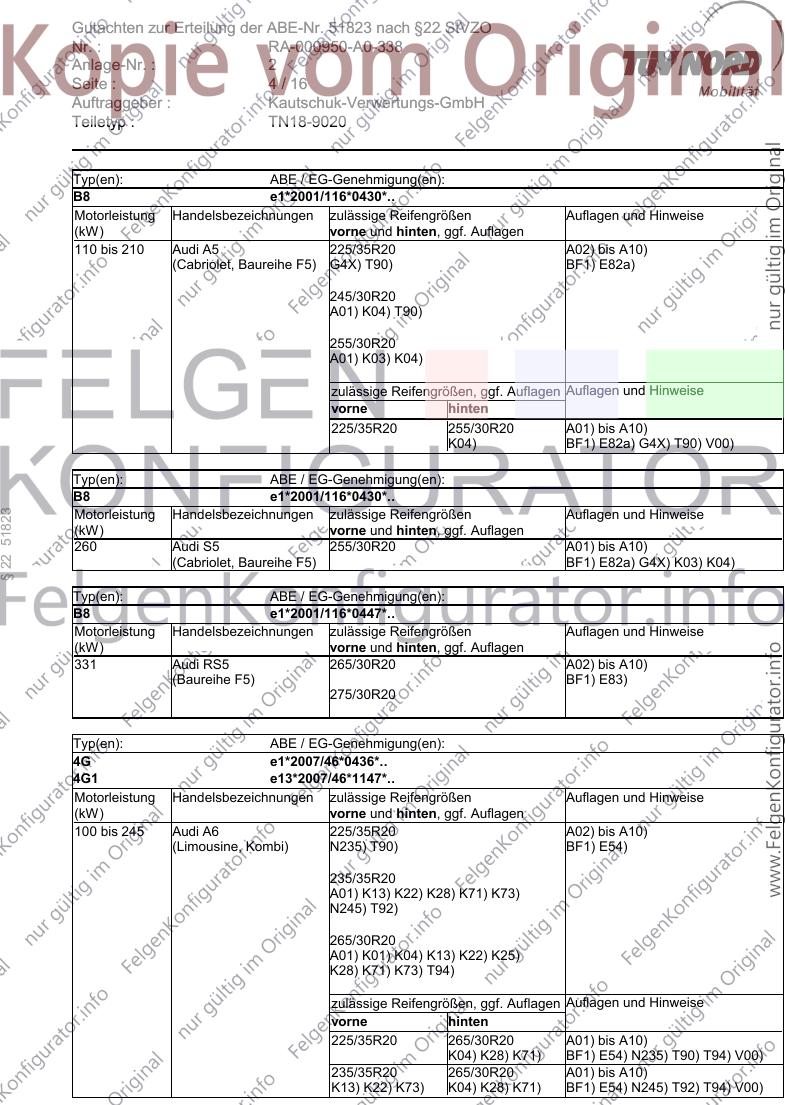

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 4 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 210 Audi A5 225/35R20 A02) bis A10)
(Cabriolet, Baureihe F5) G4X) T90) BF1) E82a)
245/30R20
A01) K04) T90)
255/30R20
A01) K03) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04) BF1) E82a) G4X) T90) V00)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
§ 22 51823
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi S5 255/30R20 A01) bis A10)
(Cabriolet, Baureihe F5) BF1) E82a) G4X) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
331 Audi RS5 265/30R20 A02) bis A10)
(Baureihe F5) BF1) E83)
275/30R20
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A6 225/35R20 A02) bis A10)
(Limousine, Kombi) N235) T90) BF1) E54)
235/35R20
A01) K13) K22) K28) K71) K73)
N245) T92)
265/30R20
A01) K01) K04) K13) K22) K25)
K28) K71) K73) T94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 265/30R20 A01) bis A10)
K04) K28) K71) BF1) E54) N235) T90) T94) V00)
235/35R20 265/30R20 A01) bis A10)
K13) K22) K73) K04) K28) K71) BF1) E54) N245) T92) T94) V00)

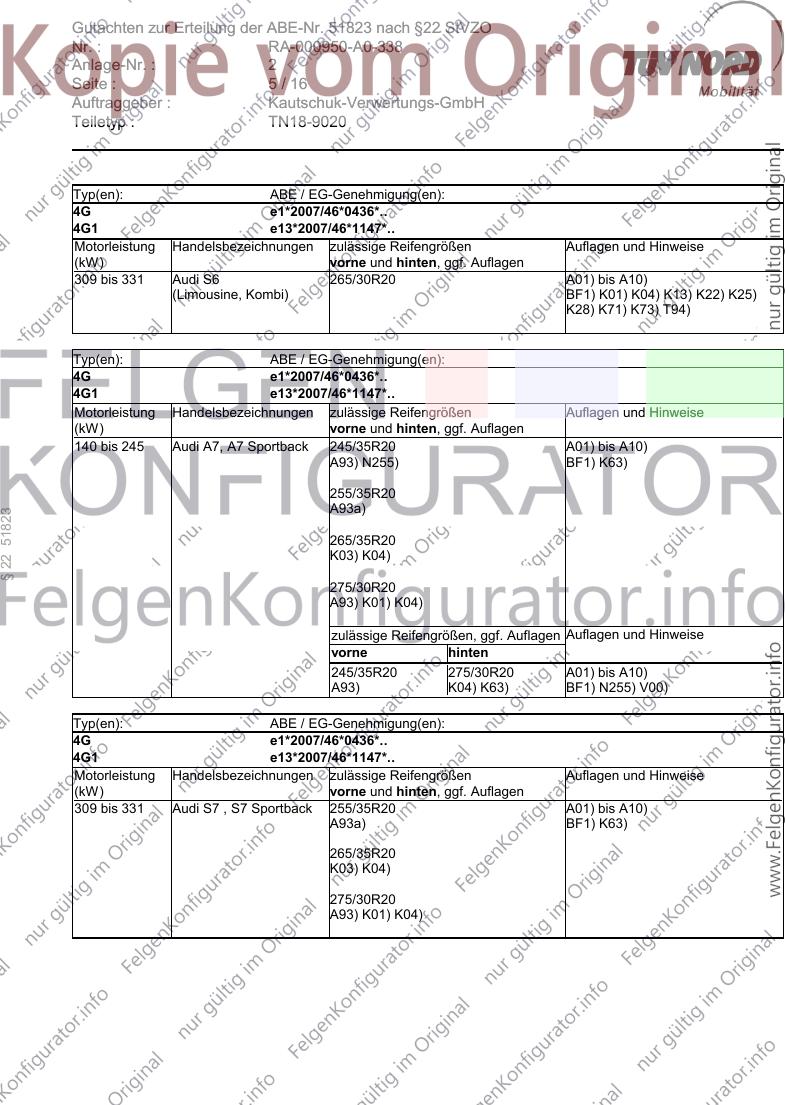

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 5 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
309 bis 331 Audi S6 265/30R20 A01) bis A10)
(Limousine, Kombi) BF1) K01) K04) K13) K22) K25)
K28) K71) K73) T94)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 245 Audi A7, A7 Sportback 245/35R20 A01) bis A10)
A93) N255) BF1) K63)
255/35R20
A93a)
§ 22 51823
265/35R20
K03) K04)
275/30R20
A93) K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/35R20 275/30R20 A01) bis A10)
A93) K04) K63) BF1) N255) V00)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
309 bis 331 Audi S7 , S7 Sportback 255/35R20 A01) bis A10)
A93a) BF1) K63)
265/35R20
K03) K04)
275/30R20
A93) K01) K04)

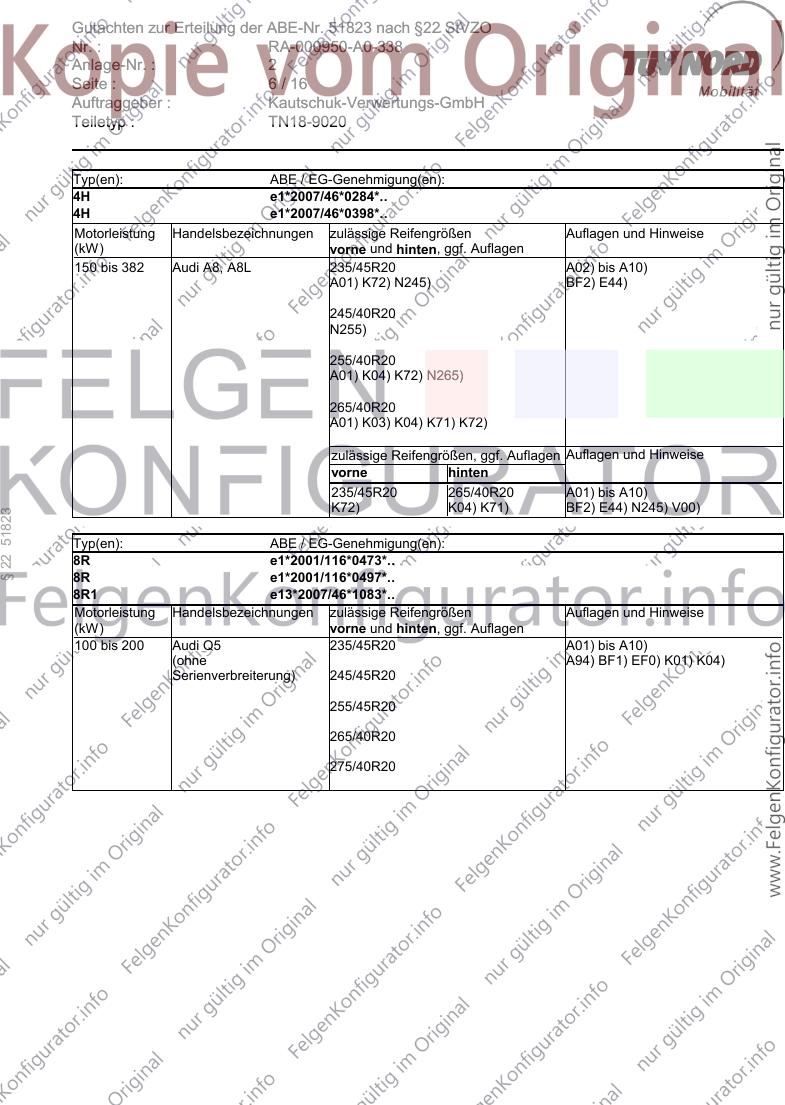

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 6 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
4H e1*2007/46*0284*..
4H e1*2007/46*0398*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 382 Audi A8, A8L 235/45R20 A02) bis A10)
A01) K72) N245) BF2) E44)
245/40R20
N255)
255/40R20
A01) K04) K72) N265)
265/40R20
A01) K03) K04) K71) K72)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 265/40R20 A01) bis A10)
K72) K04) K71) BF2) E44) N245) V00)
§ 22 51823
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A01) bis A10)
(ohne A94) BF1) EF0) K01) K04)
Serienverbreiterung) 245/45R20
255/45R20
265/40R20
275/40R20

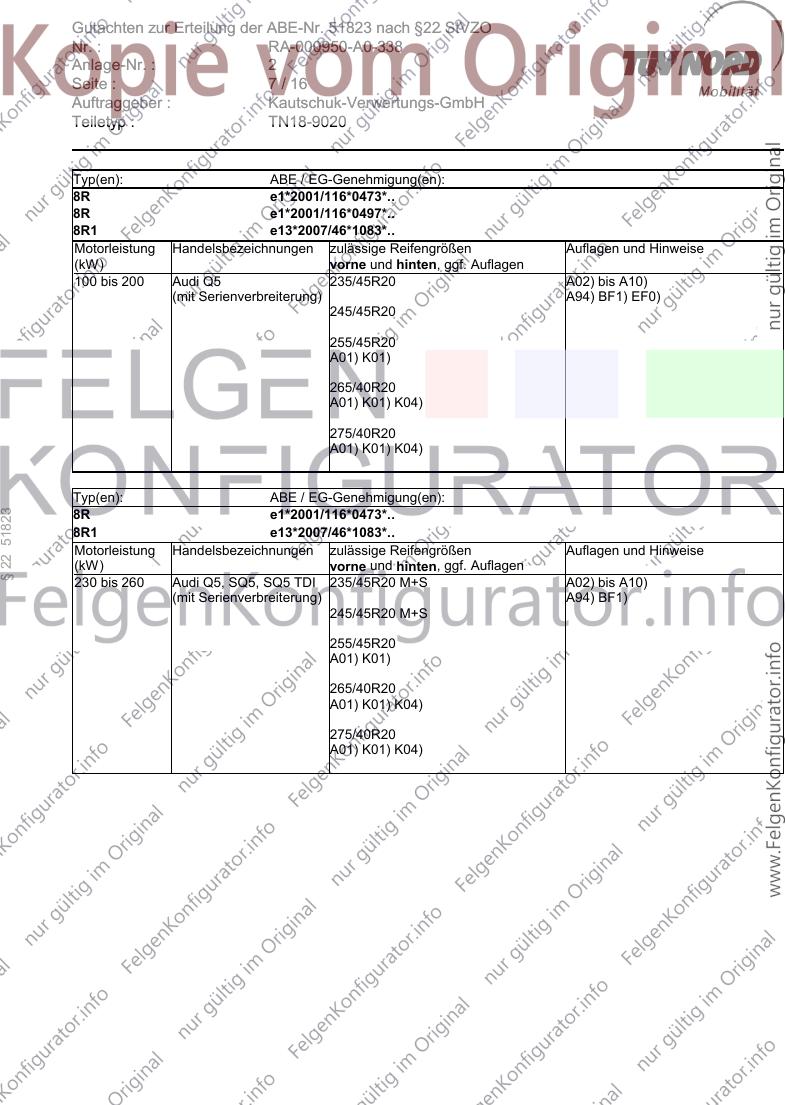

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 7 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 200 Audi Q5 235/45R20 A02) bis A10)
(mit Serienverbreiterung) A94) BF1) EF0)
245/45R20
255/45R20
A01) K01)
265/40R20
A01) K01) K04)
275/40R20
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
§ 22 51823
8R e1*2001/116*0473*..
8R1 e13*2007/46*1083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
230 bis 260 Audi Q5, SQ5, SQ5 TDI 235/45R20 M+S A02) bis A10)
(mit Serienverbreiterung) A94) BF1)
245/45R20 M+S
255/45R20
A01) K01)
265/40R20
A01) K01) K04)
275/40R20
A01) K01) K04)

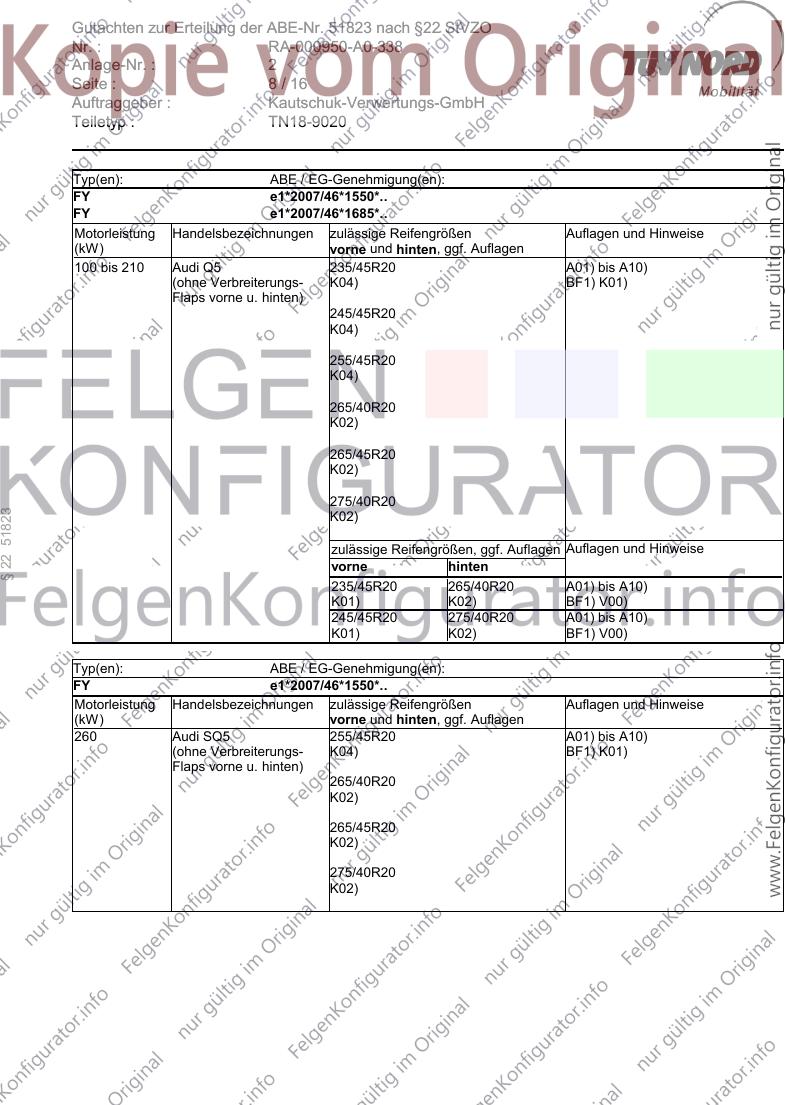

Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 8 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 Audi Q5 235/45R20 A01) bis A10)
(ohne Verbreiterungs- K04) BF1) K01)
Flaps vorne u. hinten)
245/45R20
K04)
255/45R20
K04)
265/40R20
K02)
265/45R20
K02)
275/40R20
§ 22 51823
K02)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 265/40R20 A01) bis A10)
K01) K02) BF1) V00)
245/45R20 275/40R20 A01) bis A10)
K01) K02) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi SQ5 255/45R20 A01) bis A10)
(ohne Verbreiterungs- K04) BF1) K01)
Flaps vorne u. hinten)
265/40R20
K02)
265/45R20
K02)
275/40R20
K02)
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 9 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen

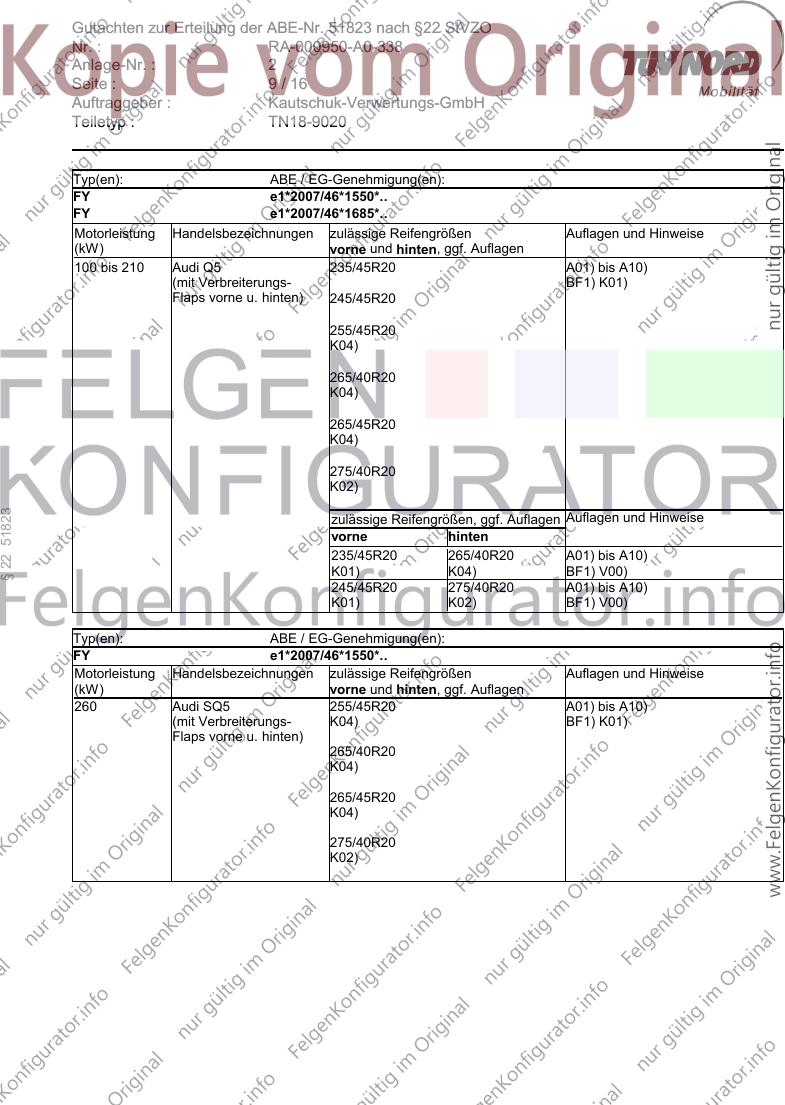

100 bis 210 Audi Q5 235/45R20 A01) bis A10)
(mit Verbreiterungs- BF1) K01)
Flaps vorne u. hinten) 245/45R20
255/45R20
K04)
265/40R20
K04)
265/45R20
K04)
275/40R20
K02)
§ 22 51823
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 265/40R20 A01) bis A10)
K01) K04) BF1) V00)
245/45R20 275/40R20 A01) bis A10)
K01) K02) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
260 Audi SQ5 255/45R20 A01) bis A10)
(mit Verbreiterungs- K04) BF1) K01)
Flaps vorne u. hinten)
265/40R20
K04)
265/45R20
K04)
275/40R20
K02)
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 10 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L e1*2001/116*0367*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 245 Audi Q7 255/45R20 A02) bis A10)
A93) ER3) N265) B59) BF3) E78a)
255/45R20 M+S
A93) ER3)
255/50R20
ER1) N265)
255/50R20 M+S
ER1)
265/45R20
ER3) N275)
265/45R20 M+S
§ 22 51823
ER3)
275/45R20
ER2) N285)
275/45R20 M+S
ER2)
285/45R20
ER1)
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Audi SQ7 255/45R20 M+S A02) bis A10)
A93) ER3) B59) BF3) E78a)
255/50R20 M+S
ER1)
265/45R20 M+S
ER3)
275/45R20 M+S
ER2)
285/45R20
ER1)
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 11 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Auflagen und Hinweise

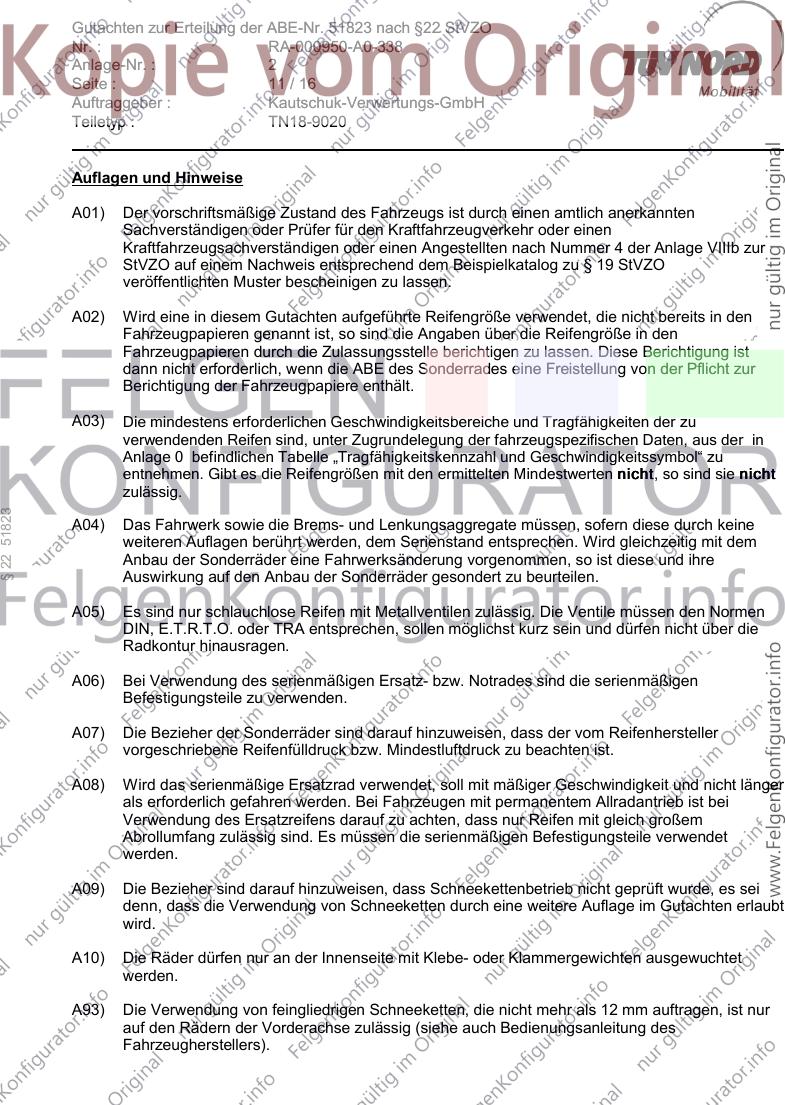

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
§ 22 51823
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den Normen
DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 12 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020

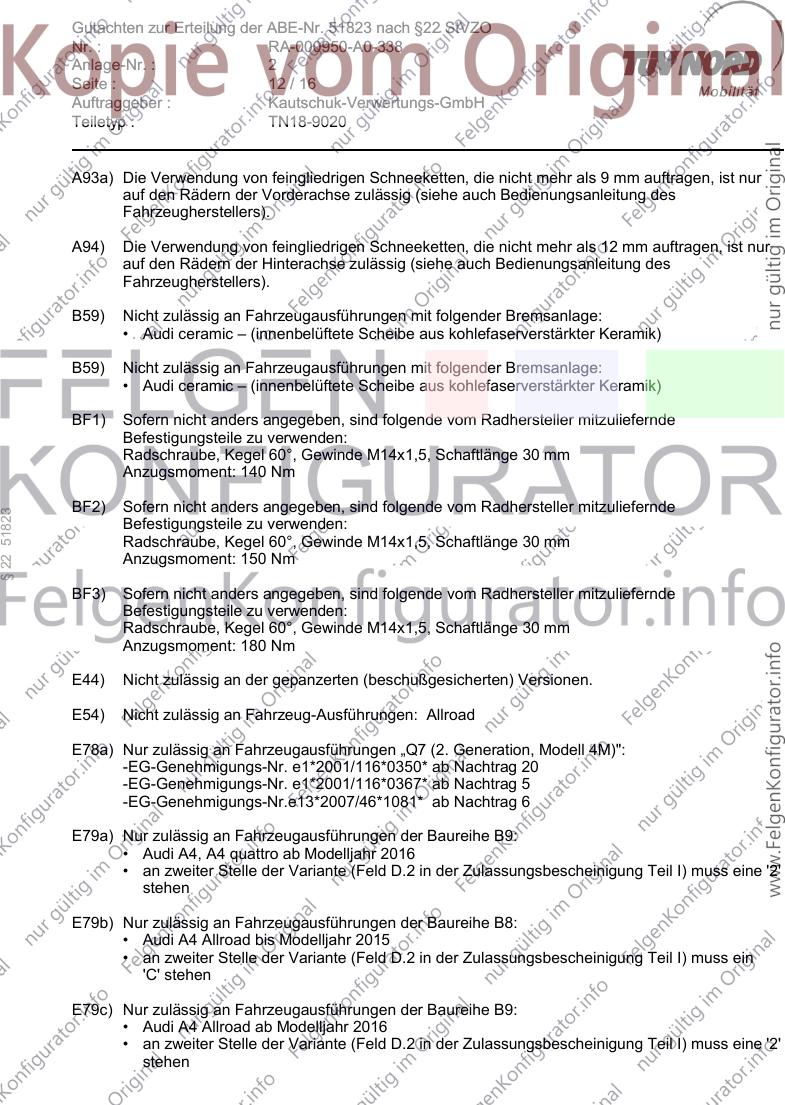

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
• Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
• Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 140 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
§ 22 51823
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 150 Nm
BF3) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 180 Nm
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E78a) Nur zulässig an Fahrzeugausführungen „Q7 (2. Generation, Modell 4M)":
-EG-Genehmigungs-Nr. e1*2001/116*0350* ab Nachtrag 20
-EG-Genehmigungs-Nr. e1*2001/116*0367* ab Nachtrag 5
-EG-Genehmigungs-Nr.e13*2007/46*1081* ab Nachtrag 6
E79a) Nur zulässig an Fahrzeugausführungen der Baureihe B9:
• Audi A4, A4 quattro ab Modelljahr 2016
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss eine '2'
stehen
E79b) Nur zulässig an Fahrzeugausführungen der Baureihe B8:
• Audi A4 Allroad bis Modelljahr 2015
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss ein
'C' stehen
E79c) Nur zulässig an Fahrzeugausführungen der Baureihe B9:
• Audi A4 Allroad ab Modelljahr 2016
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss eine '2'
stehen
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 13 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
E82) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2016 (Baureihe 8T und 8F)
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss ein
'C' stehen
E82a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2017 (Baureihe F5)
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss eine '2'
stehen
E83) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2017 (Baureihe F5):
• ab EG-Genehmigungs-Nr. e1*2001/116*0447*10
E84) Nur zulässig an Fahrzeugausführungen der Baureihe B8
• bis EG-Genehmigungs-Nr.: e1*2001/116*0447*09
• an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss ein
'C' stehen
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
§ 22 51823
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1770 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1790 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1800 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G4W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 265/30R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G4X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 255/35R19,
265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
255/35R19, 265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 14 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020

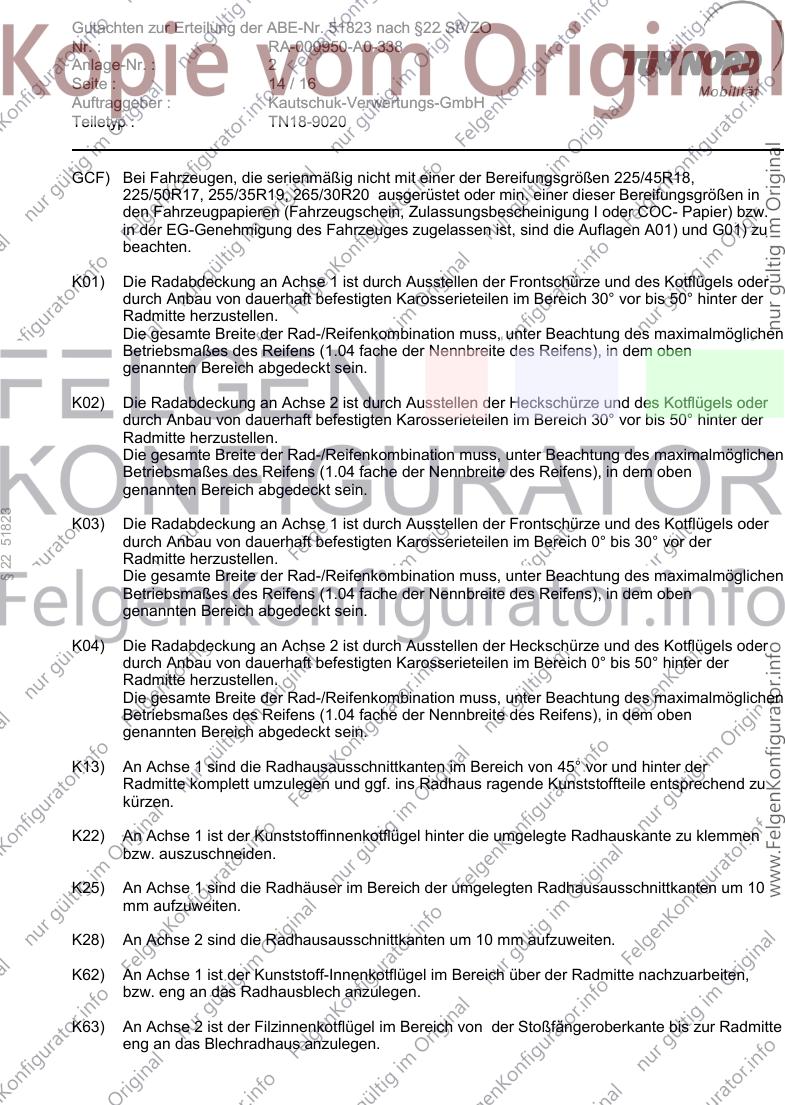

GCF) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17, 255/35R19, 265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 51823
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K62) An Achse 1 ist der Kunststoff-Innenkotflügel im Bereich über der Radmitte nachzuarbeiten,
bzw. eng an das Radhausblech anzulegen.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur Radmitte
eng an das Blechradhaus anzulegen.
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2

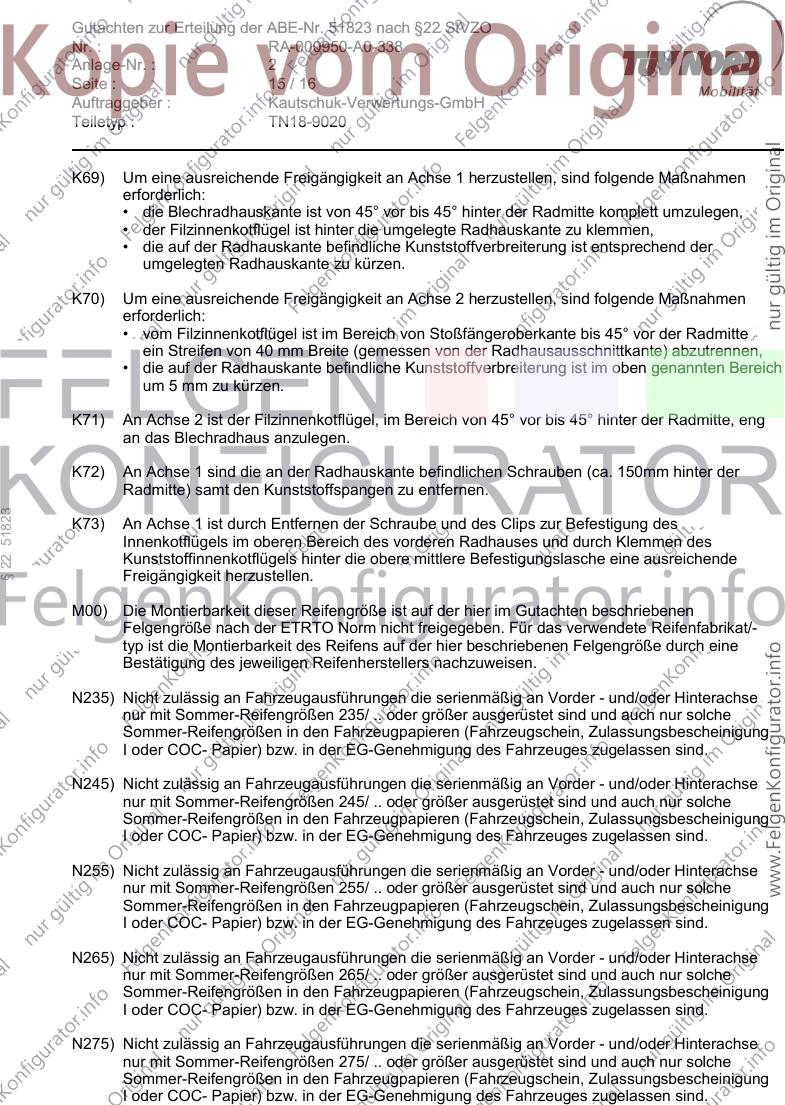

Seite : 15 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
K69) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett umzulegen,
• der Filzinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
• die auf der Radhauskante befindliche Kunststoffverbreiterung ist entsprechend der
umgelegten Radhauskante zu kürzen.
K70) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• vom Filzinnenkotflügel ist im Bereich von Stoßfängeroberkante bis 45° vor der Radmitte
ein Streifen von 40 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
• die auf der Radhauskante befindliche Kunststoffverbreiterung ist im oben genannten Bereich
um 5 mm zu kürzen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte, eng
an das Blechradhaus anzulegen.
K72) An Achse 1 sind die an der Radhauskante befindlichen Schrauben (ca. 150mm hinter der
Radmitte) samt den Kunststoffspangen zu entfernen.
§ 22 51823
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der ABE-Nr. 51823 nach §22 StVZO
Nr. : RA-000950-A0-338
Anlage-Nr. : 2
Seite : 16 / 16
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf dem
§ 22 51823
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 2 mit den Seiten 1-16 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ TN18-9020 des Auftraggebers Kautschuk-Verwertungs-GmbH
Geschäftsstelle Essen, 27.03.2018
