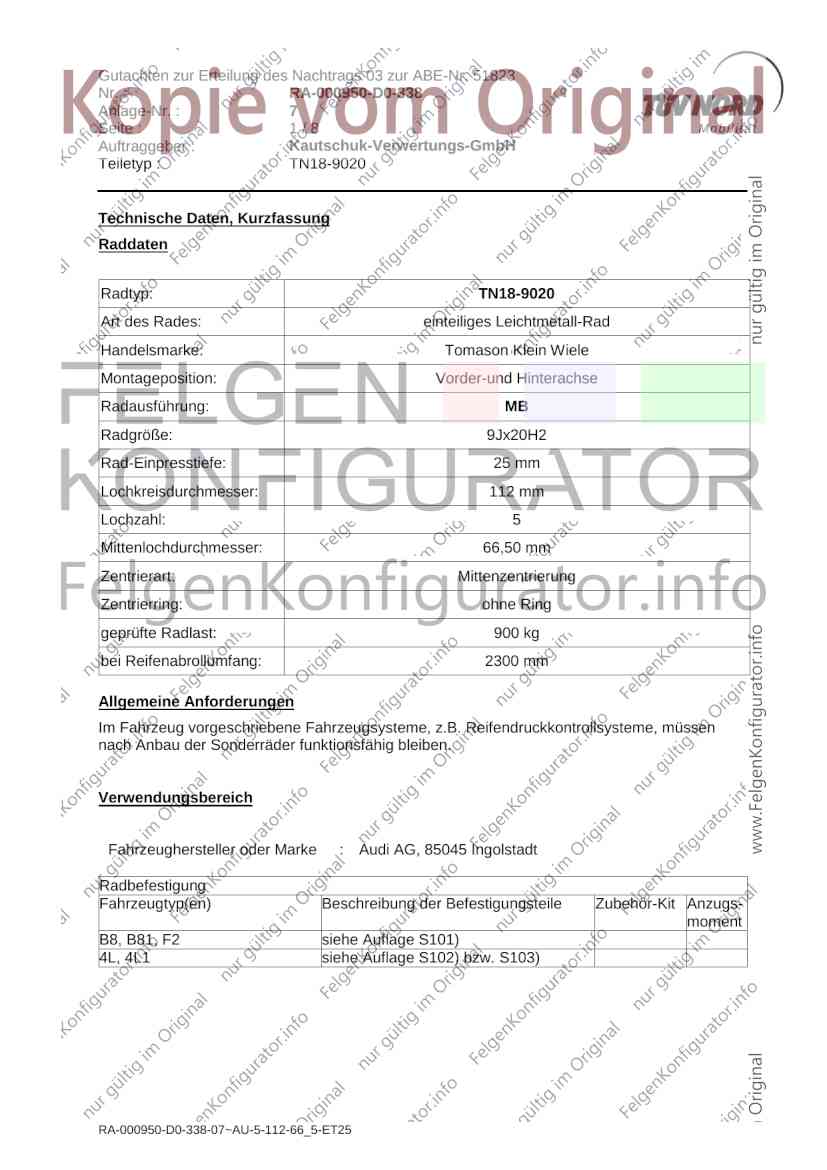

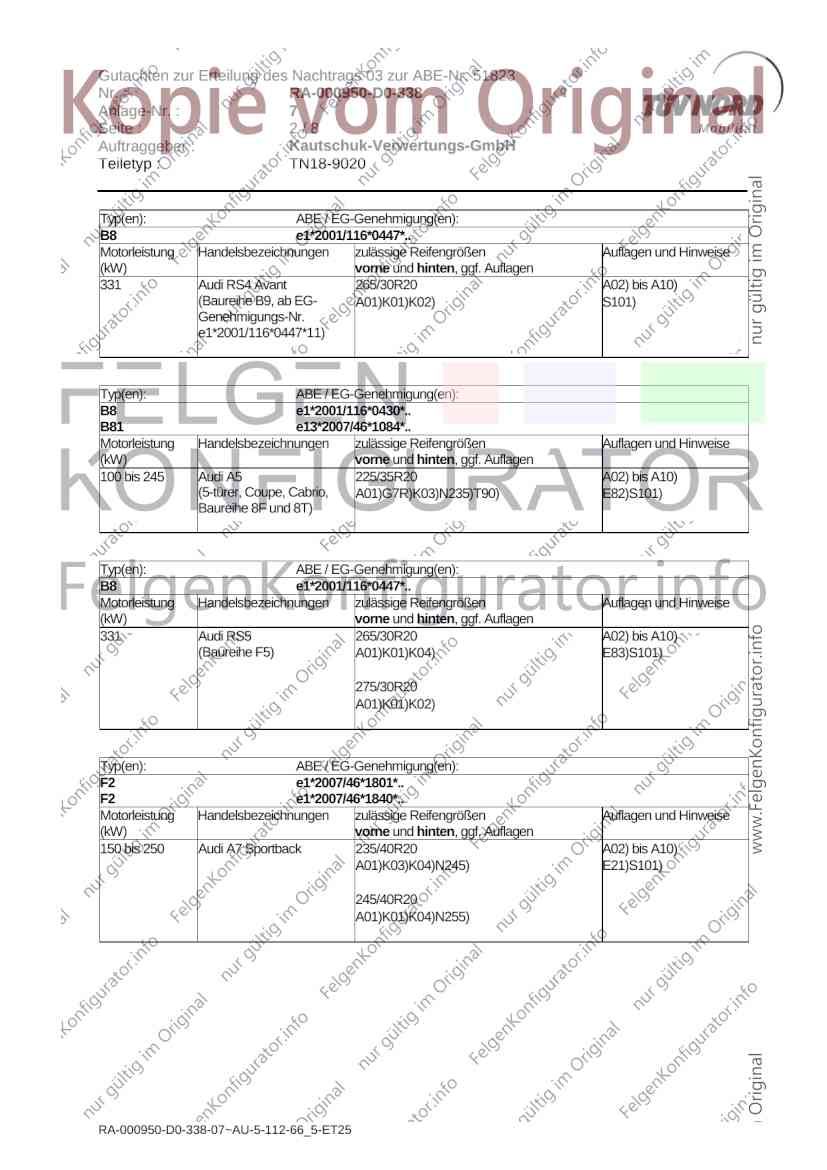

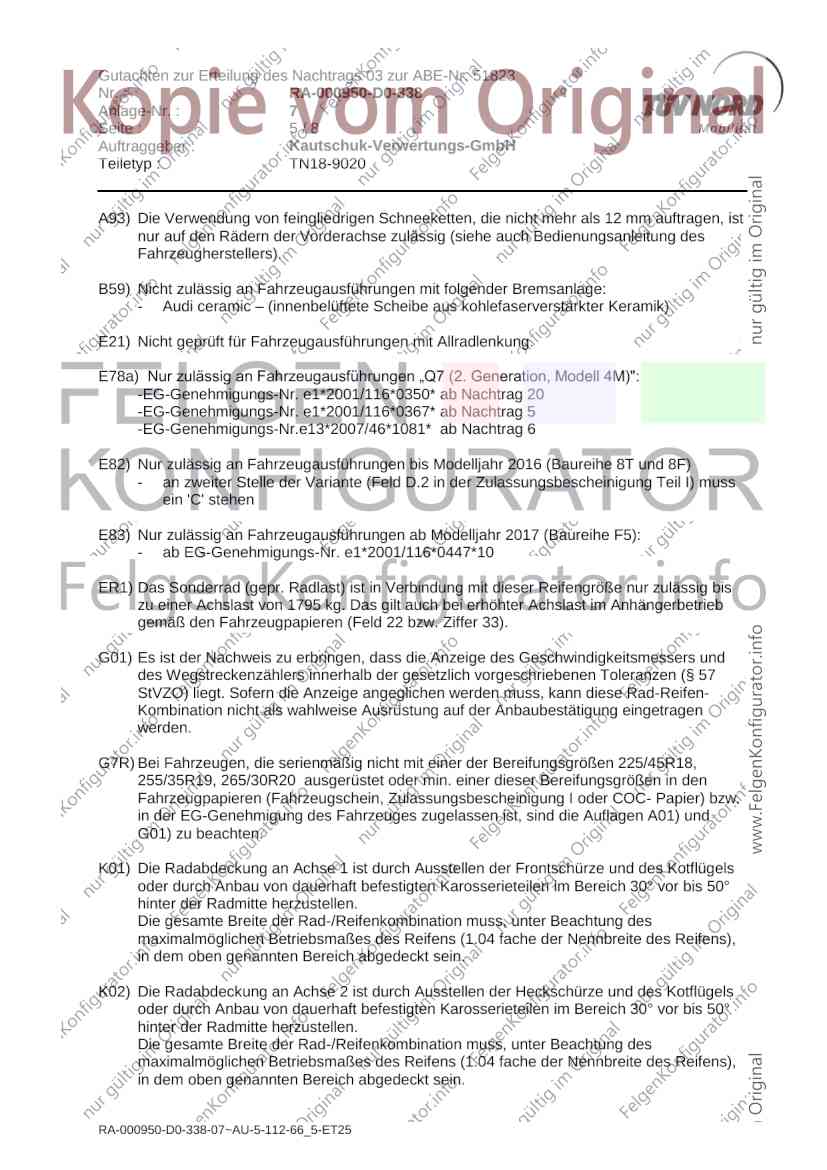

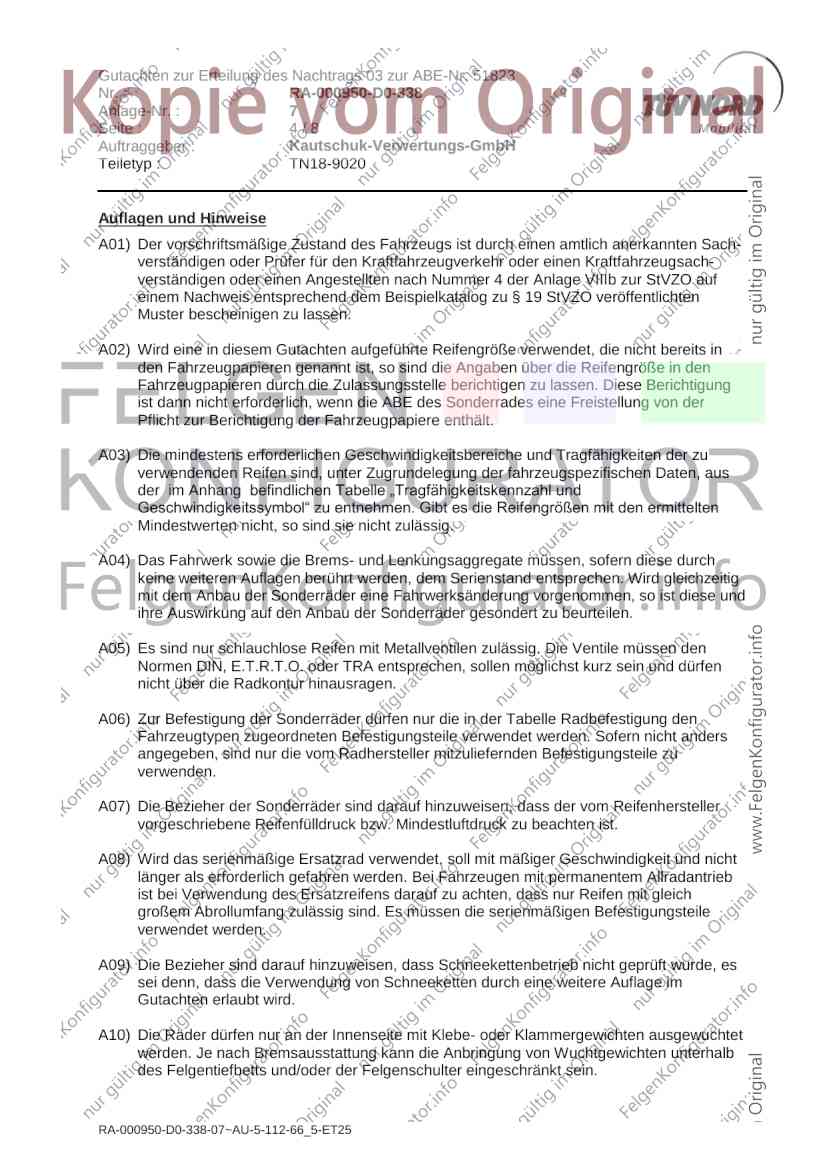

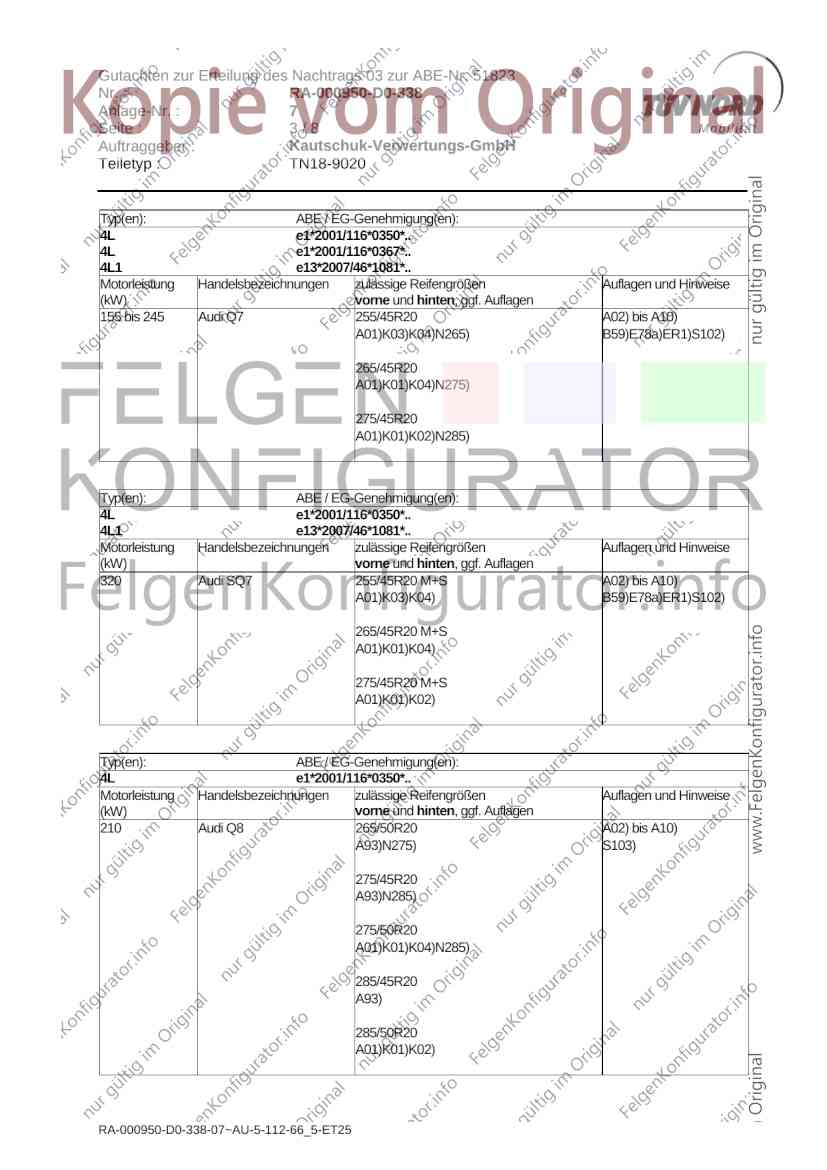

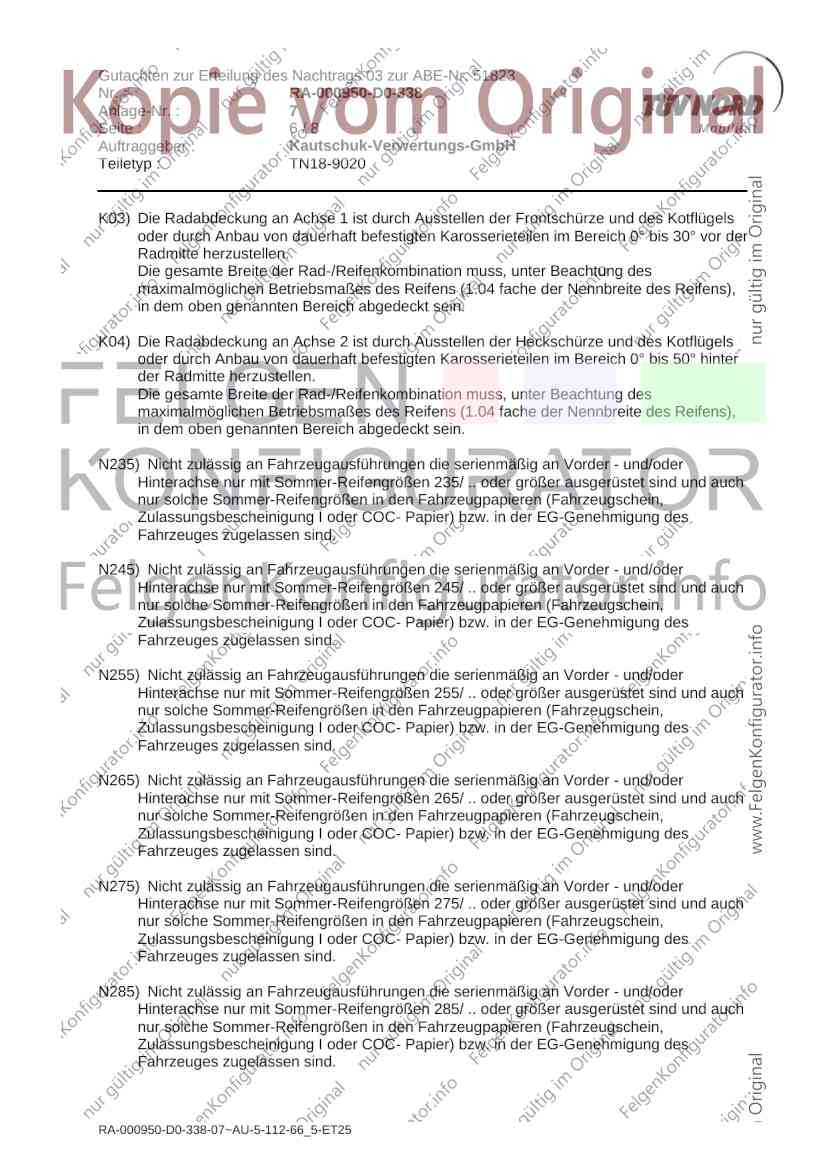

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: TN18-9020
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Tomason Klein Wiele
Montageposition: Vorder-und Hinterachse
Radausführung: MB
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, F2 siehe Auflage S101)
4L, 4L1 siehe Auflage S102) bzw. S103)

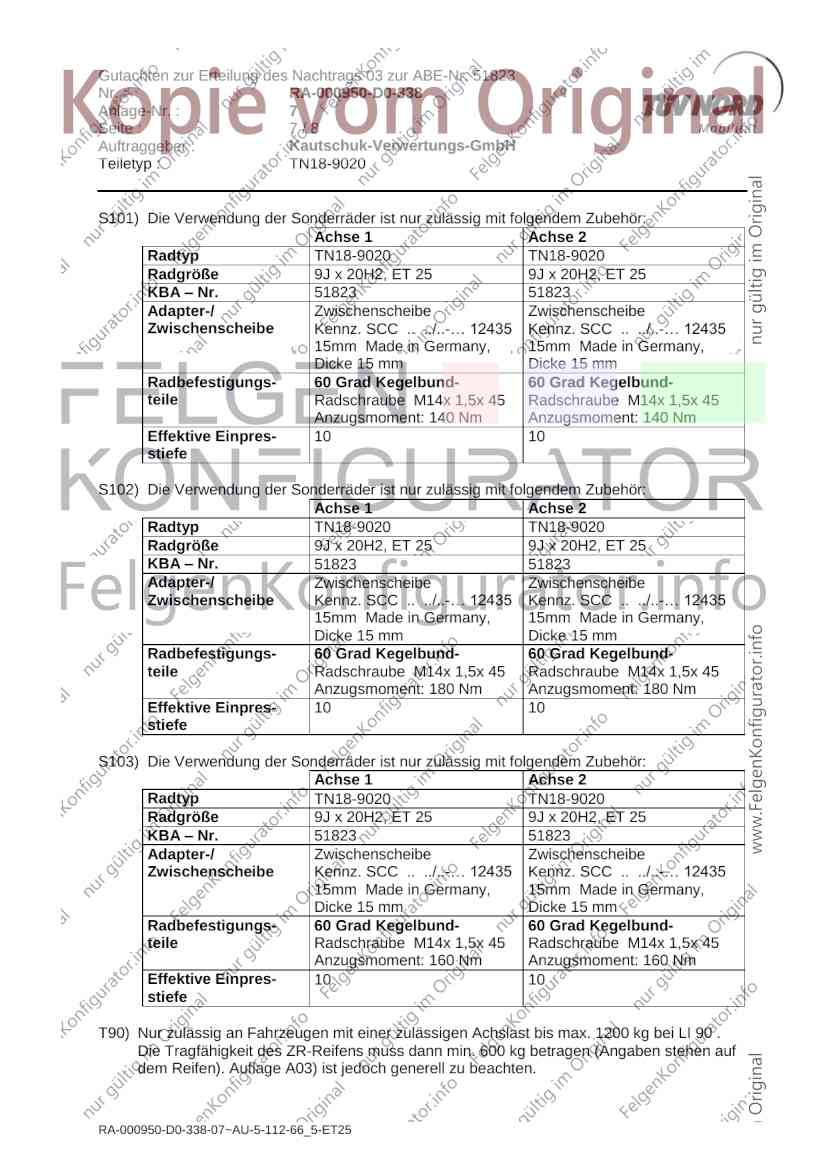

RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
331 Audi RS4 Avant 265/30R20 A02) bis A10)
(Baureihe B9, ab EG- A01)K01)K02) S101)
Genehmigungs-Nr.
e1*2001/116*0447*11)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A5 225/35R20 A02) bis A10)
(5-türer, Coupe, Cabrio, A01)G7R)K03)N235)T90) E82)S101)
Baureihe 8F und 8T)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
331 Audi RS5 265/30R20 A02) bis A10)
(Baureihe F5) A01)K01)K04) E83)S101)
275/30R20
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
F2 e1*2007/46*1840*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 250 Audi A7 Sportback 235/40R20 A02) bis A10)
A01)K03)K04)N245) E21)S101)
245/40R20
A01)K01)K04)N255)
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L e1*2001/116*0367*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 245 Audi Q7 255/45R20 A02) bis A10)
A01)K03)K04)N265) B59)E78a)ER1)S102)
265/45R20
A01)K01)K04)N275)
275/45R20
A01)K01)K02)N285)
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L1 e13*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Audi SQ7 255/45R20 M+S A02) bis A10)
A01)K03)K04) B59)E78a)ER1)S102)
265/45R20 M+S
A01)K01)K04)
275/45R20 M+S
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 Audi Q8 265/50R20 A02) bis A10)
A93)N275) S103)
275/45R20
A93)N285)
275/50R20
A01)K01)K04)N285)
285/45R20
A93)
285/50R20
A01)K01)K02)
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb
des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
- Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
E21) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
E78a) Nur zulässig an Fahrzeugausführungen „Q7 (2. Generation, Modell 4M)":
-EG-Genehmigungs-Nr. e1*2001/116*0350* ab Nachtrag 20
-EG-Genehmigungs-Nr. e1*2001/116*0367* ab Nachtrag 5
-EG-Genehmigungs-Nr.e13*2007/46*1081* ab Nachtrag 6
E82) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2016 (Baureihe 8T und 8F)
- an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss
ein 'C' stehen
E83) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2017 (Baureihe F5):
- ab EG-Genehmigungs-Nr. e1*2001/116*0447*10
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1795 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G7R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
255/35R19, 265/30R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
S101) Die Verwendung der Sonderräder ist nur zulässig mit folgendem Zubehör:
Achse 1 Achse 2
Radtyp TN18-9020 TN18-9020
Radgröße 9J x 20H2, ET 25 9J x 20H2, ET 25
KBA – Nr. 51823 51823
Adapter-/ Zwischenscheibe Zwischenscheibe
Zwischenscheibe Kennz. SCC .. ../..-… 12435 Kennz. SCC .. ../..-… 12435
15mm Made in Germany, 15mm Made in Germany,
Dicke 15 mm Dicke 15 mm
Radbefestigungs- 60 Grad Kegelbund- 60 Grad Kegelbund-
teile Radschraube M14x 1,5x 45 Radschraube M14x 1,5x 45
Anzugsmoment: 140 Nm Anzugsmoment: 140 Nm
Effektive Einpres- 10 10
stiefe
S102) Die Verwendung der Sonderräder ist nur zulässig mit folgendem Zubehör:
Achse 1 Achse 2
Radtyp TN18-9020 TN18-9020
Radgröße 9J x 20H2, ET 25 9J x 20H2, ET 25
KBA – Nr. 51823 51823
Adapter-/ Zwischenscheibe Zwischenscheibe
Zwischenscheibe Kennz. SCC .. ../..-… 12435 Kennz. SCC .. ../..-… 12435
15mm Made in Germany, 15mm Made in Germany,
Dicke 15 mm Dicke 15 mm
Radbefestigungs- 60 Grad Kegelbund- 60 Grad Kegelbund-
teile Radschraube M14x 1,5x 45 Radschraube M14x 1,5x 45
Anzugsmoment: 180 Nm Anzugsmoment: 180 Nm
Effektive Einpres- 10 10
stiefe
S103) Die Verwendung der Sonderräder ist nur zulässig mit folgendem Zubehör:
Achse 1 Achse 2
Radtyp TN18-9020 TN18-9020
Radgröße 9J x 20H2, ET 25 9J x 20H2, ET 25
KBA – Nr. 51823 51823
Adapter-/ Zwischenscheibe Zwischenscheibe
Zwischenscheibe Kennz. SCC .. ../..-… 12435 Kennz. SCC .. ../..-… 12435
15mm Made in Germany, 15mm Made in Germany,
Dicke 15 mm Dicke 15 mm
Radbefestigungs- 60 Grad Kegelbund- 60 Grad Kegelbund-
teile Radschraube M14x 1,5x 45 Radschraube M14x 1,5x 45
Anzugsmoment: 160 Nm Anzugsmoment: 160 Nm
Effektive Einpres- 10 10
stiefe
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000950-D0-338-07~AU-5-112-66_5-ET25
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 51823
Nr. : RA-000950-D0-338
Anlage-Nr. : 7
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Die Anlage Nr. 7 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ TN18-9020 des Auftraggebers Kautschuk-Verwertungs-GmbH.
Geschäftsstelle Essen, 13.12.2018
RA-000950-D0-338-07~AU-5-112-66_5-ET25
