Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020

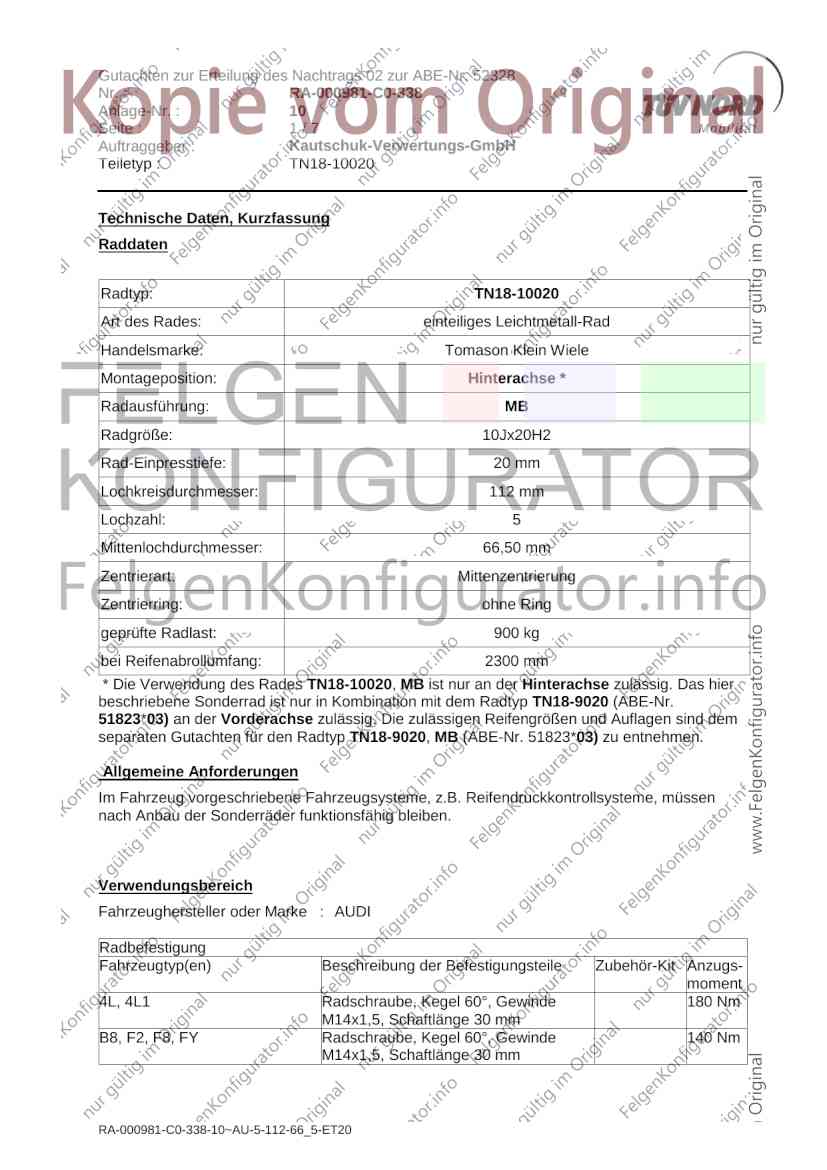

Technische Daten, Kurzfassung
Raddaten
Radtyp: TN18-10020
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Tomason Klein Wiele
Montageposition: Hinterachse *
Radausführung: MB
Radgröße: 10Jx20H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
* Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp TN18-9020 (ABE-Nr.
51823*03) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp TN18-9020, MB (ABE-Nr. 51823*03) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : AUDI
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4L, 4L1 Radschraube, Kegel 60°, Gewinde 180 Nm
M14x1,5, Schaftlänge 30 mm
B8, F2, F8, FY Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 30 mm
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020

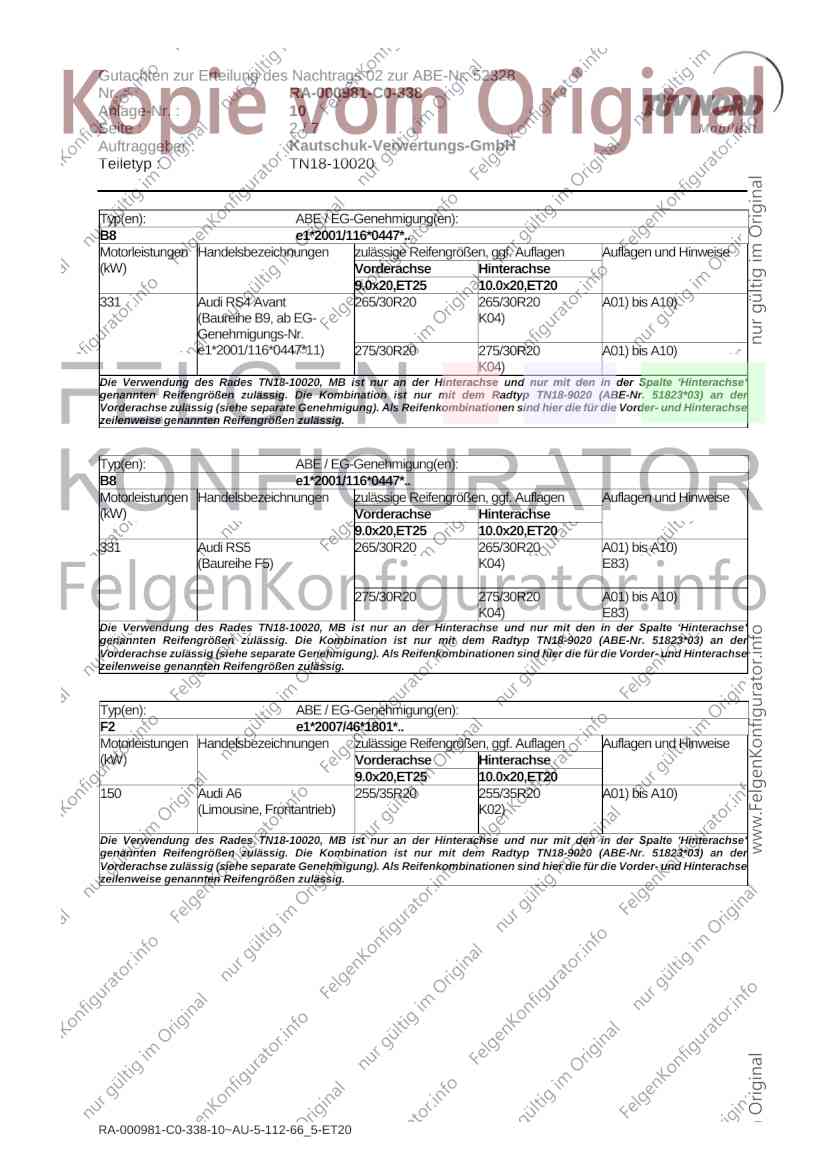

Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
331 Audi RS4 Avant 265/30R20 265/30R20 A01) bis A10)
(Baureihe B9, ab EG- K04)
Genehmigungs-Nr.
e1*2001/116*0447*11) 275/30R20 275/30R20 A01) bis A10)
K04)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0447*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
331 Audi RS5 265/30R20 265/30R20 A01) bis A10)
(Baureihe F5) K04) E83)
275/30R20 275/30R20 A01) bis A10)
K04) E83)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

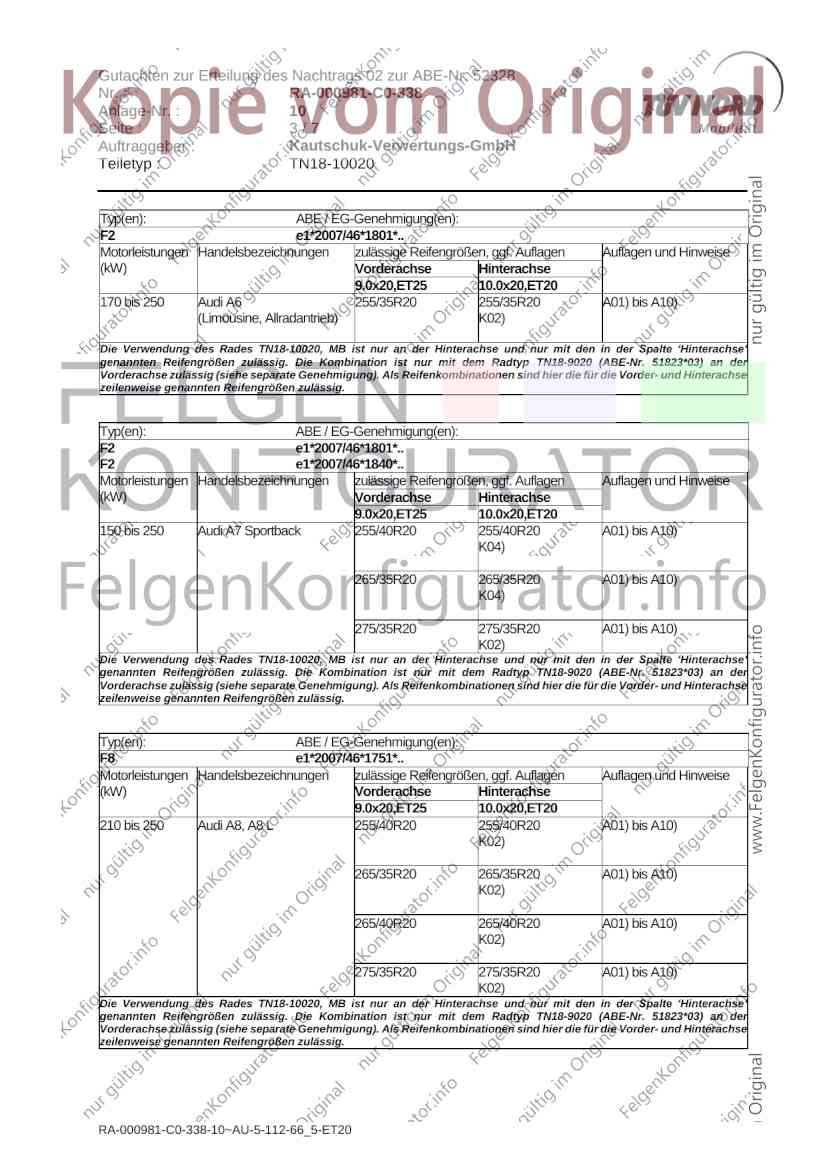

Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
150 Audi A6 255/35R20 255/35R20 A01) bis A10)
(Limousine, Frontantrieb) K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
170 bis 250 Audi A6 255/35R20 255/35R20 A01) bis A10)
(Limousine, Allradantrieb) K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
F2 e1*2007/46*1840*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
150 bis 250 Audi A7 Sportback 255/40R20 255/40R20 A01) bis A10)
K04)
265/35R20 265/35R20 A01) bis A10)
K04)
275/35R20 275/35R20 A01) bis A10)
K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F8 e1*2007/46*1751*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
210 bis 250 Audi A8, A8 L 255/40R20 255/40R20 A01) bis A10)
K02)
265/35R20 265/35R20 A01) bis A10)
K02)
265/40R20 265/40R20 A01) bis A10)
K02)
275/35R20 275/35R20 A01) bis A10)
K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
260 Audi SQ5 265/40R20 265/40R20 A01) bis A10)
(ohne Verbreiterungs-Flaps K02)
vorne u. hinten)
275/40R20 275/40R20 A01) bis A10)
K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
100 bis 210 Audi Q5 265/40R20 265/40R20 A01) bis A10)
(mit Verbreiterungs-Flaps K02) E44)
vorne u. hinten)
275/40R20 275/40R20 A01) bis A10)
K02) E44)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
260 Audi SQ5 265/40R20 265/40R20 A01) bis A10)
(mit Verbreiterungs-Flaps K02)
vorne u. hinten)
275/40R20 275/40R20 A01) bis A10)
K02)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020

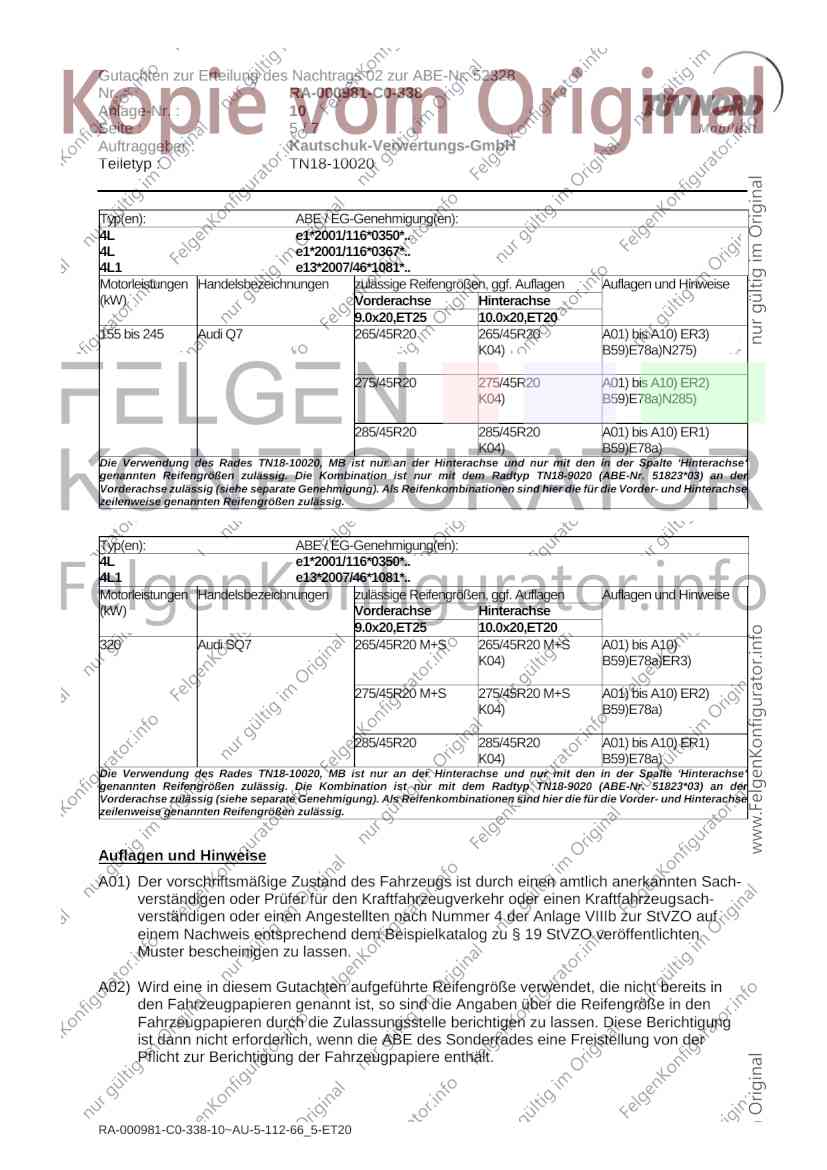

Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L e1*2001/116*0367*..
4L1 e13*2007/46*1081*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
155 bis 245 Audi Q7 265/45R20 265/45R20 A01) bis A10) ER3)
K04) B59)E78a)N275)
275/45R20 275/45R20 A01) bis A10) ER2)
K04) B59)E78a)N285)
285/45R20 285/45R20 A01) bis A10) ER1)
K04) B59)E78a)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
4L e1*2001/116*0350*..
4L1 e13*2007/46*1081*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x20,ET25 10.0x20,ET20
320 Audi SQ7 265/45R20 M+S 265/45R20 M+S A01) bis A10)
K04) B59)E78a)ER3)
275/45R20 M+S 275/45R20 M+S A01) bis A10) ER2)
K04) B59)E78a)
285/45R20 285/45R20 A01) bis A10) ER1)
K04) B59)E78a)
Die Verwendung des Rades TN18-10020, MB ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp TN18-9020 (ABE-Nr. 51823*03) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020

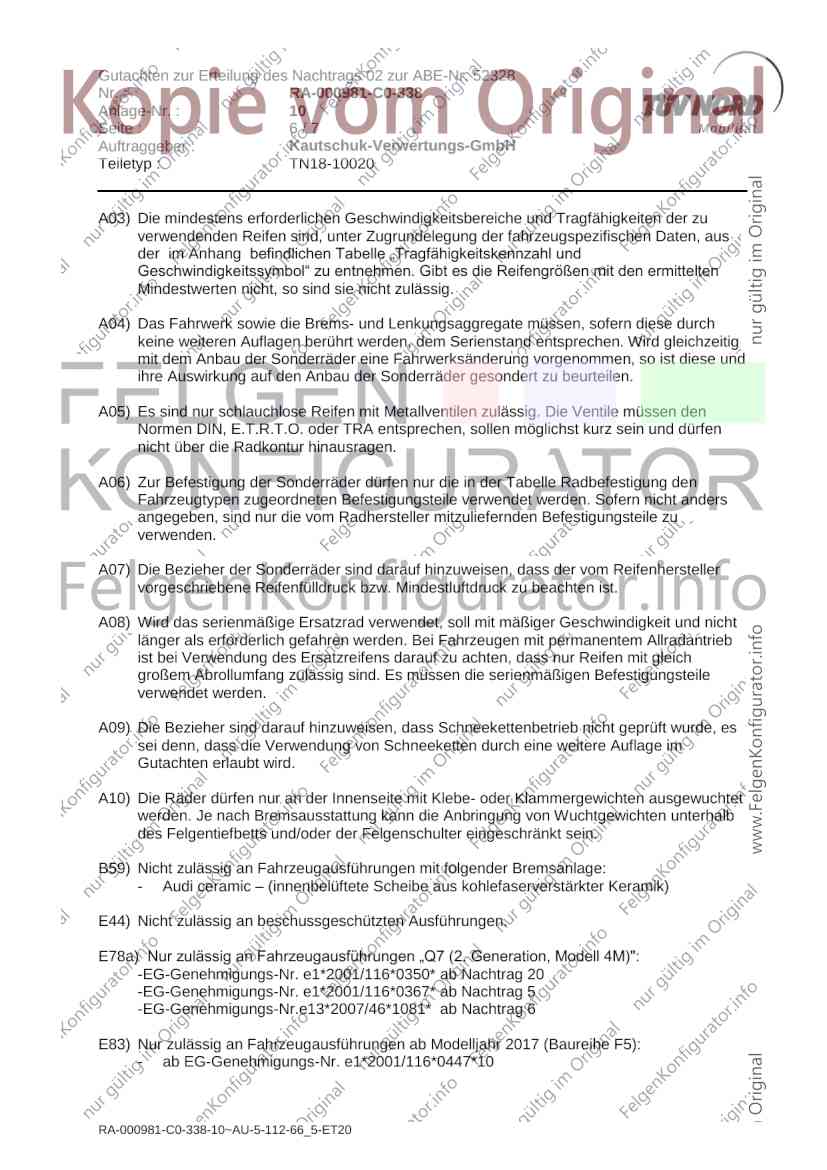

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb
des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
B59) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
- Audi ceramic – (innenbelüftete Scheibe aus kohlefaserverstärkter Keramik)
E44) Nicht zulässig an beschussgeschützten Ausführungen.
E78a) Nur zulässig an Fahrzeugausführungen „Q7 (2. Generation, Modell 4M)":
-EG-Genehmigungs-Nr. e1*2001/116*0350* ab Nachtrag 20
-EG-Genehmigungs-Nr. e1*2001/116*0367* ab Nachtrag 5
-EG-Genehmigungs-Nr.e13*2007/46*1081* ab Nachtrag 6
E83) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2017 (Baureihe F5):
- ab EG-Genehmigungs-Nr. e1*2001/116*0447*10
RA-000981-C0-338-10~AU-5-112-66_5-ET20
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 52328
Nr. : RA-000981-C0-338
Anlage-Nr. : 10
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-10020
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1770 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1790 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1800 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 10 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ TN18-10020 des Auftraggebers Kautschuk-Verwertungs-GmbH.
Geschäftsstelle Essen, 05.10.2018
RA-000981-C0-338-10~AU-5-112-66_5-ET20
