Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

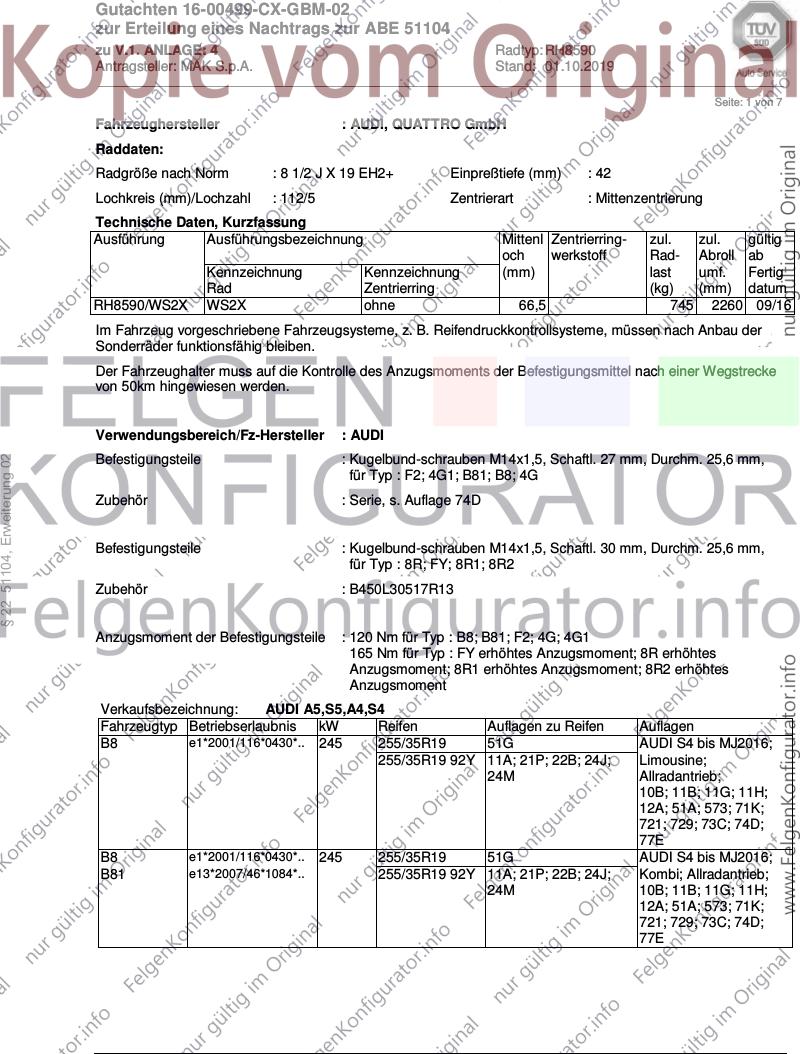

Seite: 1 von 7
Fahrzeughersteller : AUDI, QUATTRO GmbH
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 EH2+ Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
RH8590/WS2X WS2X ohne 66,5 745 2260 09/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
§ 22 51104, Erweiterung 02
für Typ : F2; 4G1; B81; B8; 4G
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm,
für Typ : 8R; FY; 8R1; 8R2
Zubehör : B450L30517R13
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; F2; 4G; 4G1
165 Nm für Typ : FY erhöhtes Anzugsmoment; 8R erhöhtes
Anzugsmoment; 8R1 erhöhtes Anzugsmoment; 8R2 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 245 255/35R19 51G AUDI S4 bis MJ2016;
255/35R19 92Y 11A; 21P; 22B; 24J; Limousine;
24M Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
77E
B8 e1*2001/116*0430*.. 245 255/35R19 51G AUDI S4 bis MJ2016;
B81 e13*2007/46*1084*.. 255/35R19 92Y 11A; 21P; 22B; 24J; Kombi; Allradantrieb;
24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
77E
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

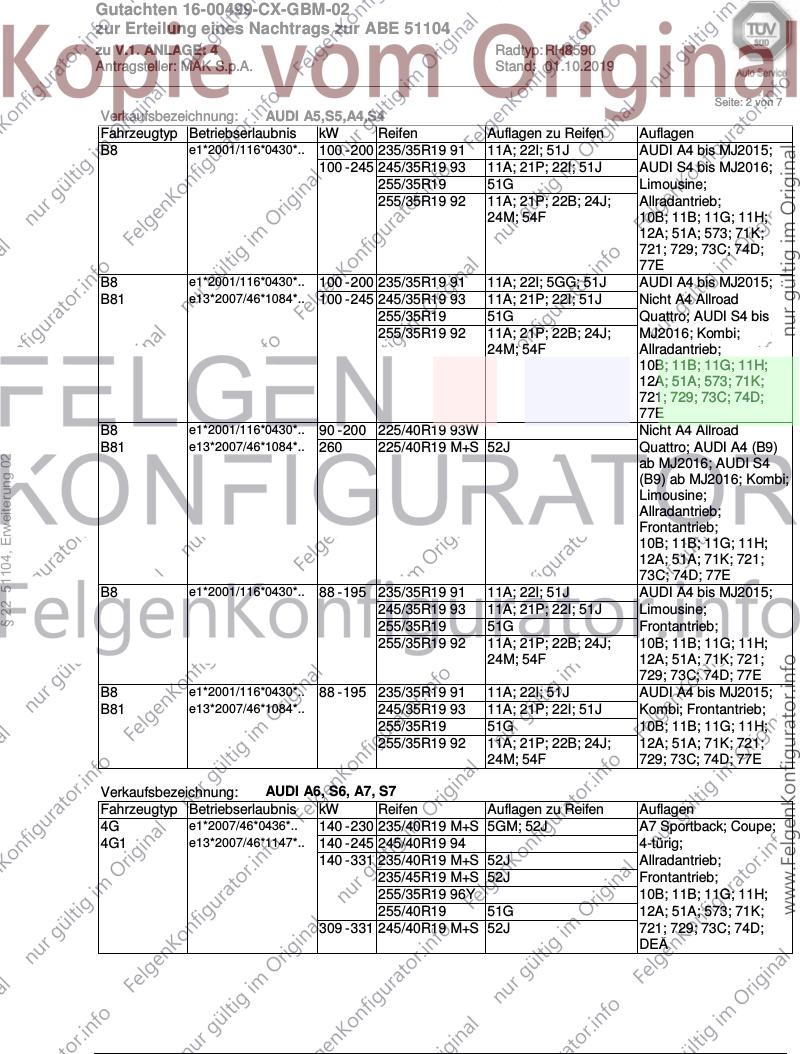

Seite: 2 von 7
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
100 - 245 245/35R19 93 11A; 21P; 22I; 51J AUDI S4 bis MJ2016;
255/35R19 51G Limousine;
255/35R19 92 11A; 21P; 22B; 24J; Allradantrieb;
24M; 54F 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
77E
B8 e1*2001/116*0430*.. 100 - 200 235/35R19 91 11A; 22I; 5GG; 51J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 100 - 245 245/35R19 93 11A; 21P; 22I; 51J Nicht A4 Allroad
255/35R19 51G Quattro; AUDI S4 bis
255/35R19 92 11A; 21P; 22B; 24J; MJ2016; Kombi;
24M; 54F Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
77E
B8 e1*2001/116*0430*.. 90 - 200 225/40R19 93W Nicht A4 Allroad
B81 e13*2007/46*1084*.. 260 225/40R19 M+S 52J Quattro; AUDI A4 (B9)
§ 22 51104, Erweiterung 02
ab MJ2016; AUDI S4
(B9) ab MJ2016; Kombi;
Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 77E
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
245/35R19 93 11A; 21P; 22I; 51J Limousine;
255/35R19 51G Frontantrieb;
255/35R19 92 11A; 21P; 22B; 24J; 10B; 11B; 11G; 11H;
24M; 54F 12A; 51A; 71K; 721;
729; 73C; 74D; 77E
B8 e1*2001/116*0430*.. 88 - 195 235/35R19 91 11A; 22I; 51J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 245/35R19 93 11A; 21P; 22I; 51J Kombi; Frontantrieb;
255/35R19 51G 10B; 11B; 11G; 11H;
255/35R19 92 11A; 21P; 22B; 24J; 12A; 51A; 71K; 721;
24M; 54F 729; 73C; 74D; 77E
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 230 235/40R19 M+S 5GM; 52J A7 Sportback; Coupe;
4G1 e13*2007/46*1147*.. 140 - 245 245/40R19 94 4-türig;
140 - 331 235/40R19 M+S 52J Allradantrieb;
235/45R19 M+S 52J Frontantrieb;
255/35R19 96Y 10B; 11B; 11G; 11H;
255/40R19 51G 12A; 51A; 573; 71K;
309 - 331 245/40R19 M+S 52J 721; 729; 73C; 74D;
DEÄ
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

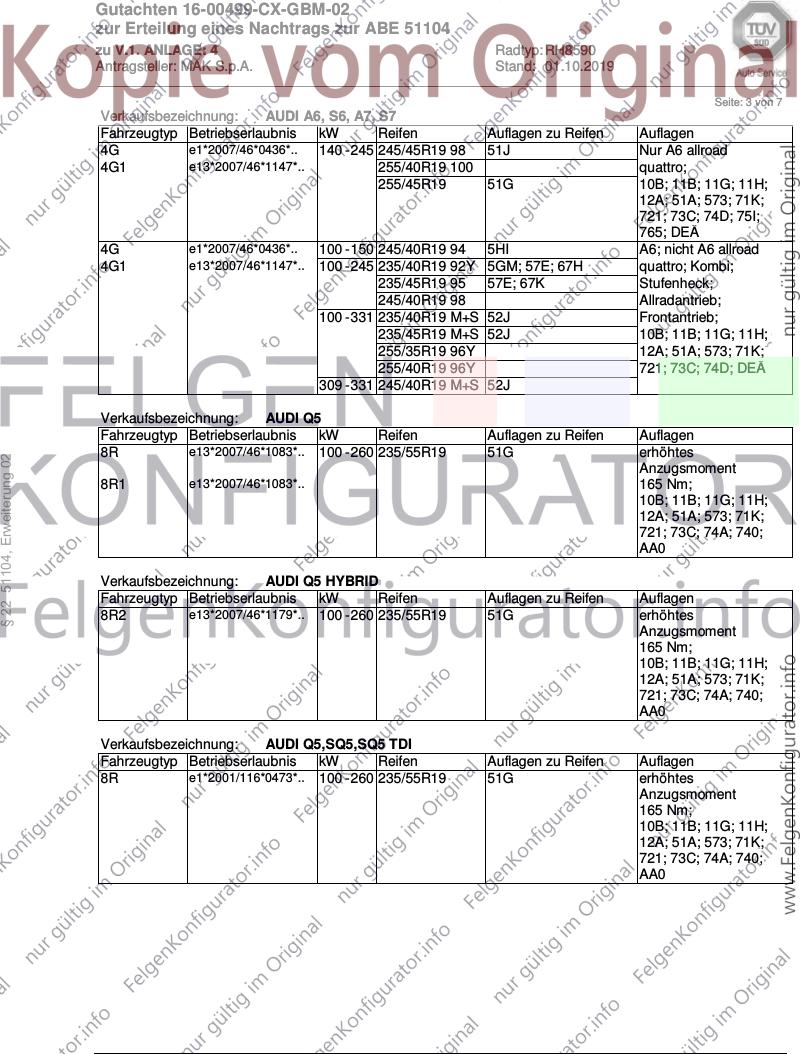

Seite: 3 von 7
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 245/45R19 98 51J Nur A6 allroad
4G1 e13*2007/46*1147*.. 255/40R19 100 quattro;
255/45R19 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 75I;
765; DEÄ
4G e1*2007/46*0436*.. 100 - 150 245/40R19 94 5HI A6; nicht A6 allroad
4G1 e13*2007/46*1147*.. 100 - 245 235/40R19 92Y 5GM; 57E; 67H quattro; Kombi;
235/45R19 95 57E; 67K Stufenheck;
245/40R19 98 Allradantrieb;
100 - 331 235/40R19 M+S 52J Frontantrieb;
235/45R19 M+S 52J 10B; 11B; 11G; 11H;
255/35R19 96Y 12A; 51A; 573; 71K;
255/40R19 96Y 721; 73C; 74D; DEÄ
309 - 331 245/40R19 M+S 52J
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 260 235/55R19 51G erhöhtes
§ 22 51104, Erweiterung 02
Anzugsmoment
8R1 e13*2007/46*1083*.. 165 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 740;
AA0
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 260 235/55R19 51G erhöhtes
Anzugsmoment
165 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 740;
AA0
Verkaufsbezeichnung: AUDI Q5,SQ5,SQ5 TDI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.. 100 - 260 235/55R19 51G erhöhtes
Anzugsmoment
165 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 740;
AA0
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

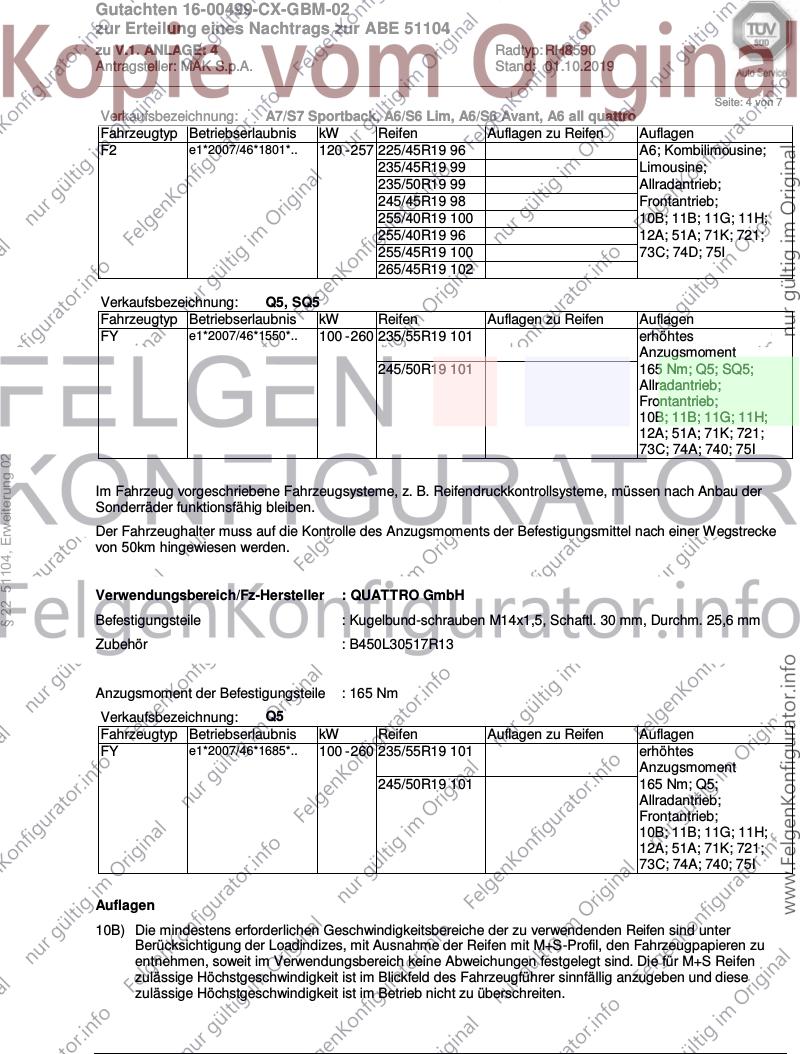

Seite: 4 von 7
Verkaufsbezeichnung: A7/S7 Sportback, A6/S6 Lim, A6/S6 Avant, A6 all quattro
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 120 - 257 225/45R19 96 A6; Kombilimousine;
235/45R19 99 Limousine;
235/50R19 99 Allradantrieb;
245/45R19 98 Frontantrieb;
255/40R19 100 10B; 11B; 11G; 11H;
255/40R19 96 12A; 51A; 71K; 721;
255/45R19 100 73C; 74D; 75I
265/45R19 102
Verkaufsbezeichnung: Q5, SQ5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 235/55R19 101 erhöhtes
Anzugsmoment
245/50R19 101 165 Nm; Q5; SQ5;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 740; 75I
§ 22 51104, Erweiterung 02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm
Zubehör : B450L30517R13
Anzugsmoment der Befestigungsteile : 165 Nm
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 235/55R19 101 erhöhtes
Anzugsmoment
245/50R19 101 165 Nm; Q5;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 740; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

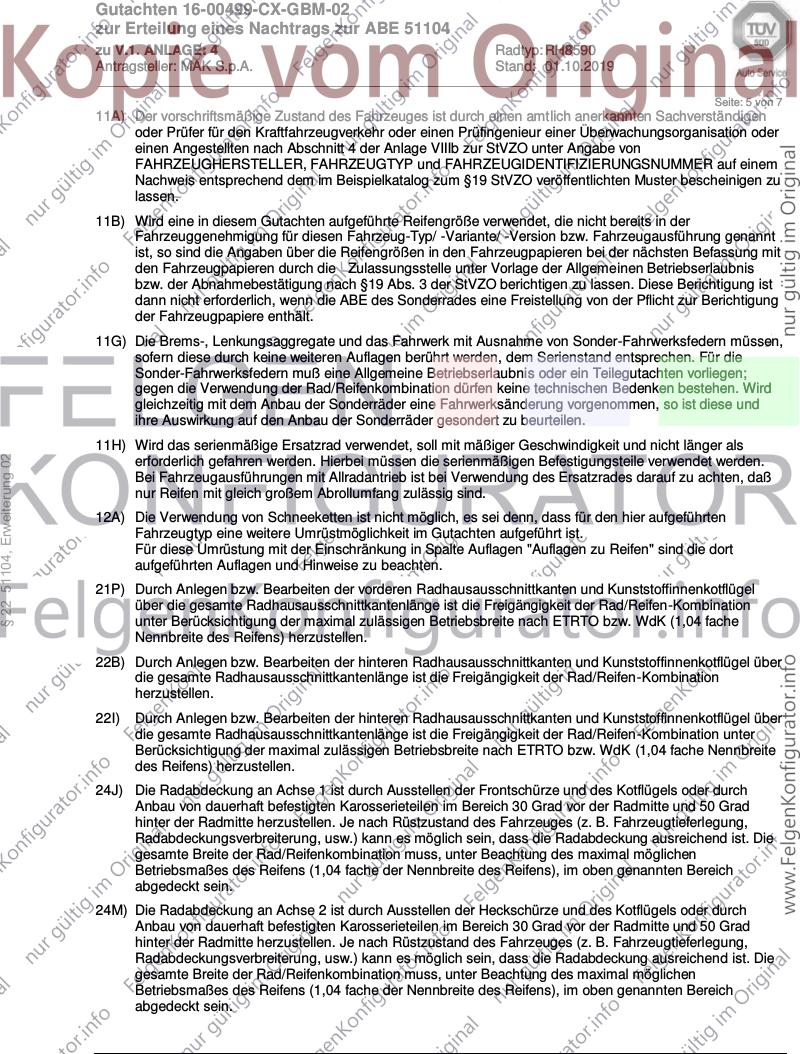

Seite: 5 von 7
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
§ 22 51104, Erweiterung 02
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

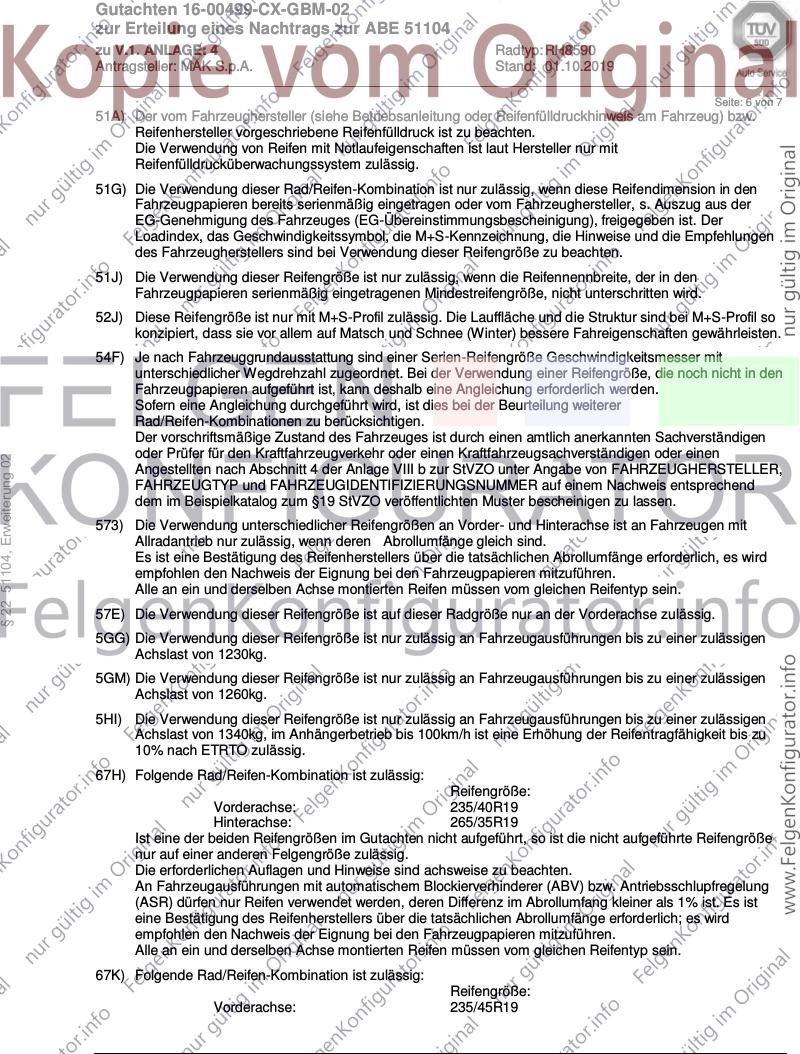

Seite: 6 von 7
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
§ 22 51104, Erweiterung 02
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R19
Gutachten 16-00499-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51104
zu V.1. ANLAGE: 4 Radtyp: RH8590
Antragsteller: MAK S.p.A. Stand: 01.10.2019
__________________________________________________________________________________________________________________

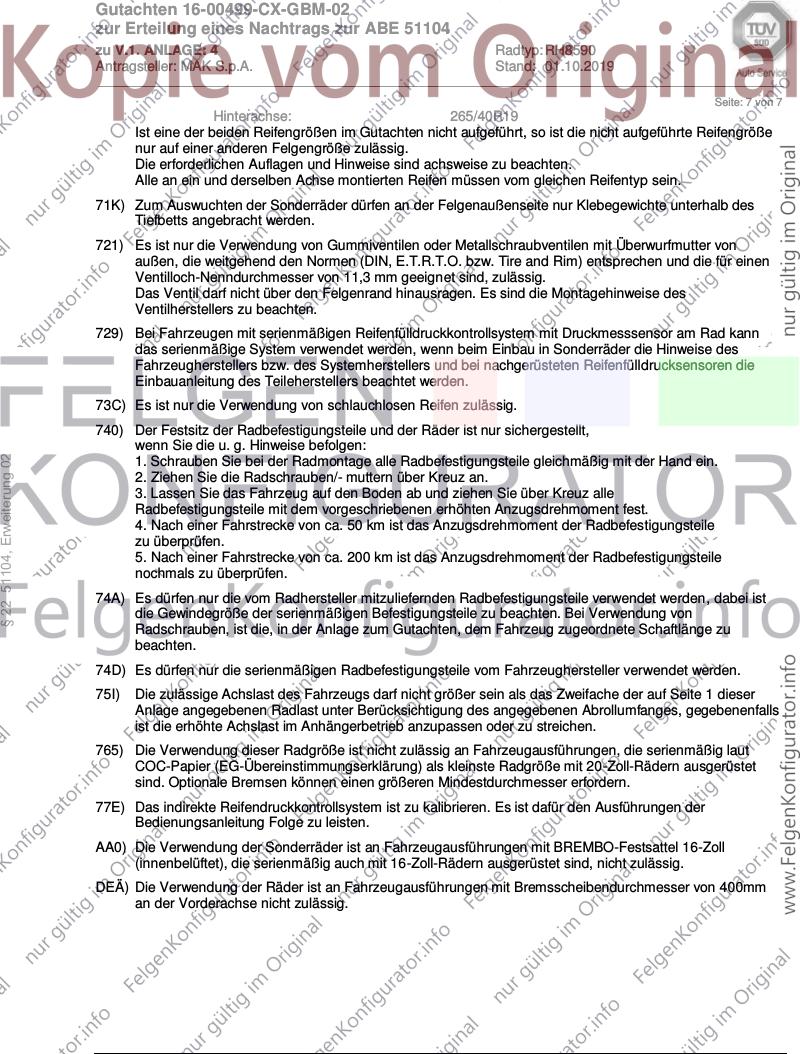

Seite: 7 von 7
Hinterachse: 265/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
§ 22 51104, Erweiterung 02
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AA0) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit BREMBO-Festsattel 16-Zoll
(innenbelüftet), die serienmäßig auch mit 16-Zoll-Rädern ausgerüstet sind, nicht zulässig.
DEÄ) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser von 400mm
an der Vorderachse nicht zulässig.
