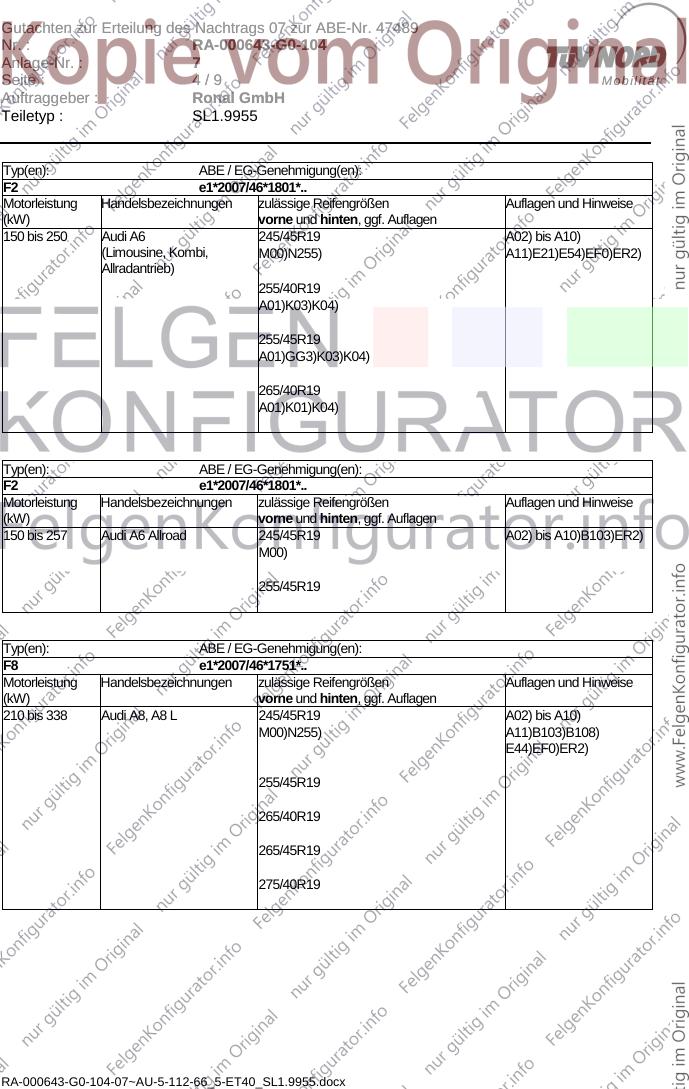

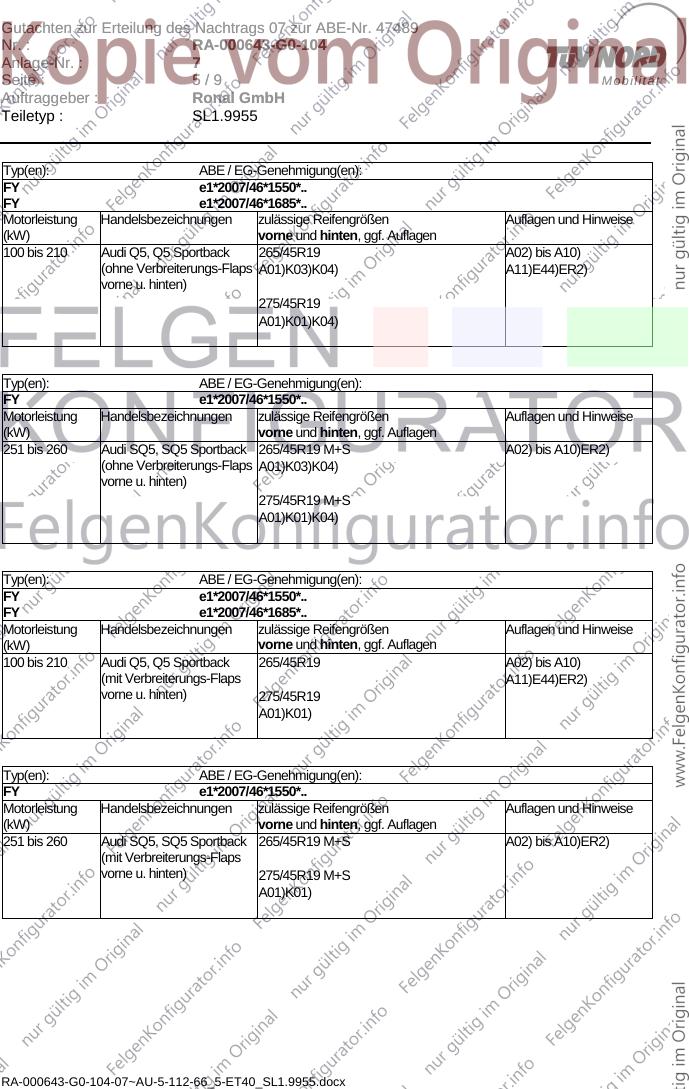

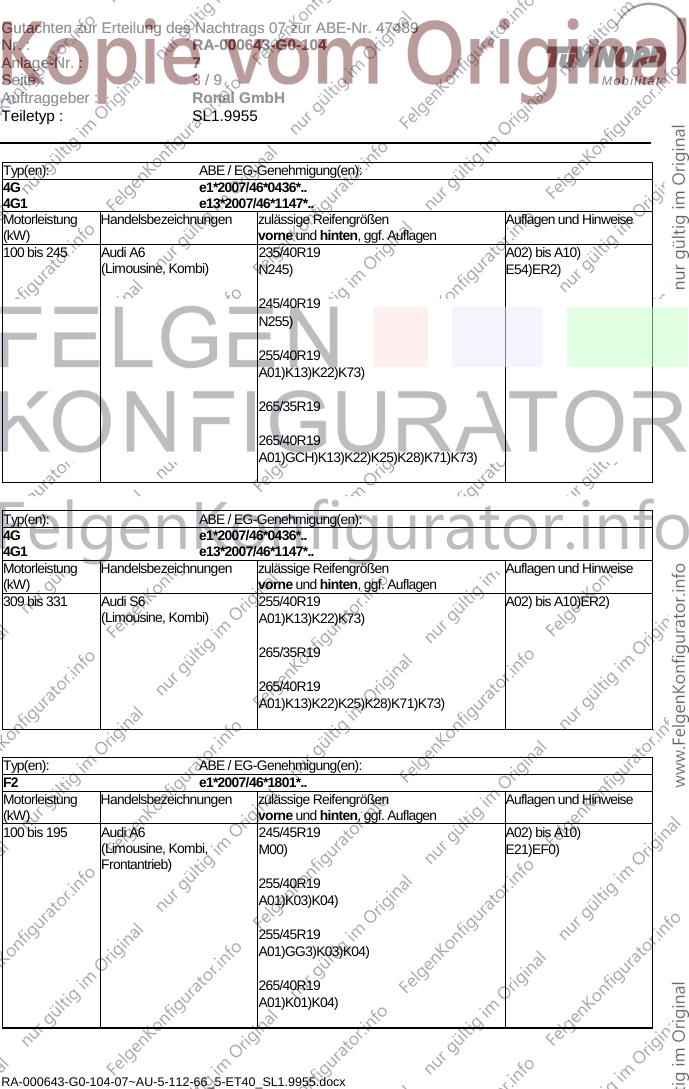

Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.9955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Vorder-und Hinterachse
Radausführung: SL1.9955.57
Radgröße: 9½Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1, F2 Serien-Radschraube, Kugel Ø 26 mm, ZP50727 140 Nm
Gewinde M14x1,5,
Schaftlänge 27,5 mm
FY Radschraube, Kugel Ø 26 mm, ZP50706 160 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
F8 Serien-Radschraube, Kugel Ø 26 mm, ZP50727 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27,5 mm
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 199 Audi A4, A4 quattro 235/35R19 A02) bis A10)
(Baureihe B8, Limousine, A01)K03)K04)N245)T91) E79)
Kombi, außer S4)
245/35R19
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
200 bis 245 Audi A4, S4 235/35R19 M+S A02) bis A10)
(Baureihe B8, Limousine, A01)K03)K04)T91) E79)
Kombi)
245/35R19
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 210 Audi A4, A4 quattro 225/35R19 A02) bis A10)
(Baureihe B9, Limousine, ER1)M00)T88) E79a)
Kombi)
235/35R19
T91)
255/30R19
A01)K04)T91)
Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
251 bis 260 Audi S4 235/35R19 M+S A02) bis A10)
(Baureihe B9, Limousine, T91) E79a)
Kombi)
255/30R19
A01)K04)T91)
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 245 Audi A6 235/40R19 A02) bis A10)
(Limousine, Kombi) N245) E54)ER2)
245/40R19
N255)
255/40R19
A01)K13)K22)K73)
265/35R19
265/40R19
A01)GCH)K13)K22)K25)K28)K71)K73)
Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
309 bis 331 Audi S6 255/40R19 A02) bis A10)ER2)
(Limousine, Kombi) A01)K13)K22)K73)
265/35R19
265/40R19
A01)K13)K22)K25)K28)K71)K73)
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 195 Audi A6 245/45R19 A02) bis A10)
(Limousine, Kombi, M00) E21)EF0)
Frontantrieb)
255/40R19
A01)K03)K04)
255/45R19
A01)GG3)K03)K04)
265/40R19
A01)K01)K04)
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 250 Audi A6 245/45R19 A02) bis A10)
(Limousine, Kombi, M00)N255) A11)E21)E54)EF0)ER2)
Allradantrieb)
255/40R19
A01)K03)K04)
255/45R19
A01)GG3)K03)K04)
265/40R19
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
F2 e1*2007/46*1801*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 257 Audi A6 Allroad 245/45R19 A02) bis A10)B103)ER2)
M00)
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
F8 e1*2007/46*1751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 338 Audi A8, A8 L 245/45R19 A02) bis A10)
M00)N255) A11)B103)B108)
E44)EF0)ER2)
255/45R19
265/40R19
265/45R19
275/40R19
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 Audi Q5, Q5 Sportback 265/45R19 A02) bis A10)
(ohne Verbreiterungs-Flaps A01)K03)K04) A11)E44)ER2)
vorne u. hinten)
275/45R19
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
251 bis 260 Audi SQ5, SQ5 Sportback 265/45R19 M+S A02) bis A10)ER2)
(ohne Verbreiterungs-Flaps A01)K03)K04)
vorne u. hinten)
275/45R19 M+S
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
FY e1*2007/46*1685*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 Audi Q5, Q5 Sportback 265/45R19 A02) bis A10)
(mit Verbreiterungs-Flaps A11)E44)ER2)
vorne u. hinten) 275/45R19
A01)K01)
Typ(en): ABE / EG-Genehmigung(en):
FY e1*2007/46*1550*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
251 bis 260 Audi SQ5, SQ5 Sportback 265/45R19 M+S A02) bis A10)ER2)
(mit Verbreiterungs-Flaps
vorne u. hinten) 275/45R19 M+S
A01)K01)
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-,
dass sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter
P.3 " Hybr. ....", eingetragen haben.
B103) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
Achse1: innenbelüftete Bremsscheibe Ø399x38 mm, 6-Kolben Festsattel, Kennz. ACF010
B108) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage
Achse 1: belüftete und gelochte Bremsscheibe Ø420x40 mm (Ceramic Bremse)
Achse 2: belüftete und gelochte Bremsscheibe Ø370x30 mm (Ceramic Bremse)
E21) Nicht geprüft für Fahrzeugausführungen mit Allradlenkung.
E44) Nicht zulässig an beschussgeschützten Ausführungen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E79) Nur zulässig an Fahrzeugausführungen der Baureihe B8:
- Audi A4, A4 quattro bis Modelljahr 2015
- an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss
ein 'C' stehen
E79a) Nur zulässig an Fahrzeugausführungen der Baureihe B9:
- Audi A4, A4 quattro ab Modelljahr 2016
- an zweiter Stelle der Variante (Feld D.2 in der Zulassungsbescheinigung Teil I) muss
eine '2' stehen
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1430 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7

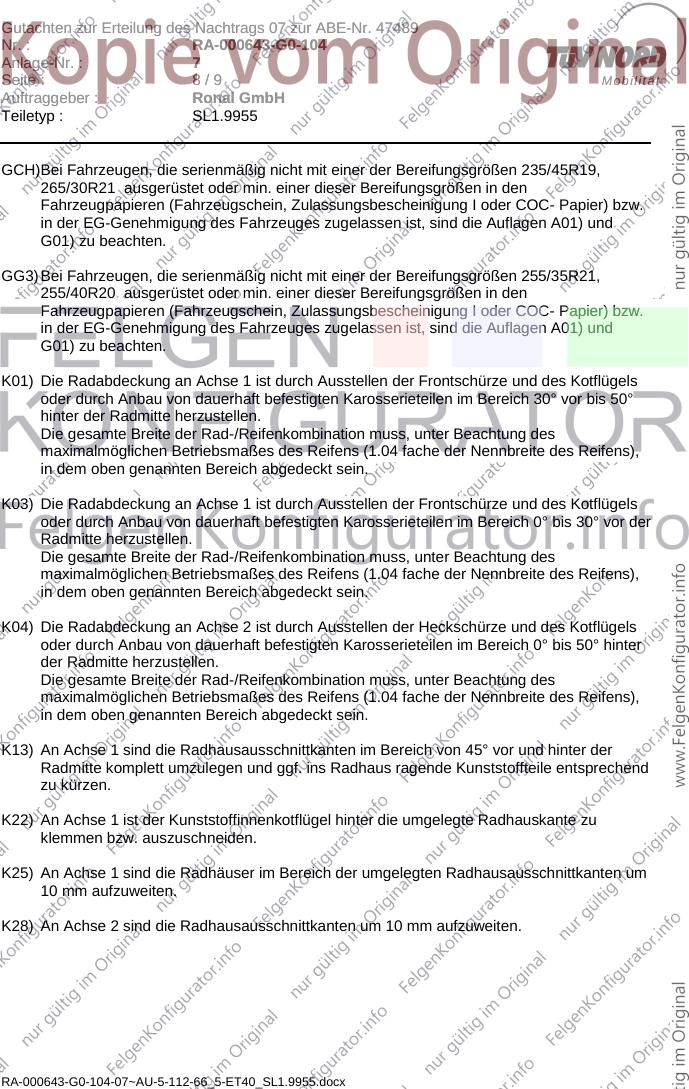

Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
GCH)Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R19,
265/30R21 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GG3) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 255/35R21,
255/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47489
Nr. : RA-000643-G0-104
Anlage-Nr. : 7
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K73) An Achse 1 ist durch Entfernen der Schraube und des Clips zur Befestigung des
Innenkotflügels im oberen Bereich des vorderen Radhauses und durch Klemmen des
Kunststoffinnenkotflügels hinter die obere mittlere Befestigungslasche eine ausreichende
Freigängigkeit herzustellen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 7 mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ SL1.9955 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 19.07.2022
RA-000643-G0-104-07~AU-5-112-66_5-ET40_SL1.9955.docx
