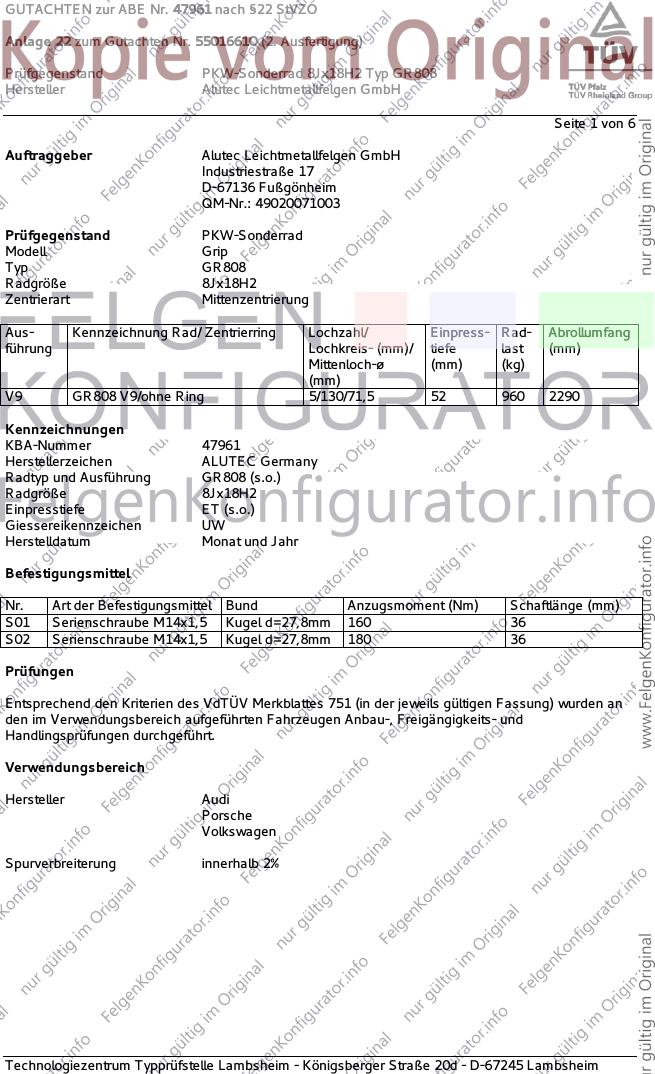

GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 6
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Grip
Typ GR808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V9 GR808 V9/ohne Ring 5/130/71,5 52 960 2290
Kennzeichnungen
KBA-Nummer 47961
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung GR808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=27,8mm 160 36
S02 Serienschraube M14x1,5 Kugel d=27,8mm 180 36
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 150-206 235/60R18 A11 R37 T02 T03 T07 192 A02 A04 A05
4L, 4L1 150-257 235/60R18 A11 M+S T02 T03 T07 192 A07 A08 A09
e1*2001/116*0350*.., 150-257 255/55R18 A12 192 A14 A19 A71
e1*2001/116*0367*..; 150-257 265/55R18 A12 192 A73 KOV S01
e13*2007/46*1081*.. 150-257 285/50R18 A01 A12 K1a K1b K2b 192
- ohne Radhaus-
Verbreiterungen
Audi Q7 150-206 235/60R18 A11 R37 T02 T03 T07 192 A02 A04 A05
4L, 4L1 150-257 235/60R18 A11 M+S T02 T03 T07 192 A07 A08 A09
e1*2001/116*0350*.., 150-257 255/55R18 A12 192 A14 A19 A71
e1*2001/116*0367*..; 150-257 265/55R18 A12 192 A73 KMV S01
e13*2007/46*1081*.. 150-257 285/50R18 A12 192
- mit Radhaus-
Verbreiterungen
Porsche Cayenne 155-294 255/55R18 A11 A02 A04 A05
92A, -N, -H, -HN 155-294 255/60R18 A12 A07 A08 A09
e13*2007/46*1085*..; 155-294 265/55R18 A10 A14 A19 A56
e13*2007/46*1106*..., 155-294 285/50R18 A01 A12 K1c K2b A71 A73 BnK
e13*2007/46*1107*..., V18 S01
e13*2007/46*1108*...
Porsche Cayenne 176-331 235/60R18 A44 M+S R37 T02 T03 T07 A02 A04 A05
9PA 176-397 255/55R18 A01 A30 K1a K1b A07 A08 A09
e13*2001/116*0089*. A14 A19 A71
A73 B03 P41
S01
VW Touareg 155-228 235/60R18 A11 R37 T02 T03 T07 A02 A04 A05
7L 155-331 235/60R18 A11 M+S T02 T03 T07 A07 A08 A09
e1*2001/116*0203*.. 155-331 255/55R18 A01 A30 K1c K2b A14 A19 A71
A73 S01
VW Touareg 176,206 235/60R18 A13 R37 A02 A04 A05
7P, 7p, 7PH, 7pH 176,206 235/65R18 A12 R37 A07 A08 A09
e1*2007/46*0376*..; 176-250 255/55R18 A13 A14 A19 A56
DE*2007/46*0400*..; 176-250 255/60R18 A12 A71 A73 V18
e1*2007/46*0403*..; 176-250 265/55R18 A12 S02
DE*2007/46*0404*..; 176-250 285/50R18 A01 A12 K1c
e1*2007/46*0498*..;
e1*2007/46*0499*..
Auflagen und Hinweise
192 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1920 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

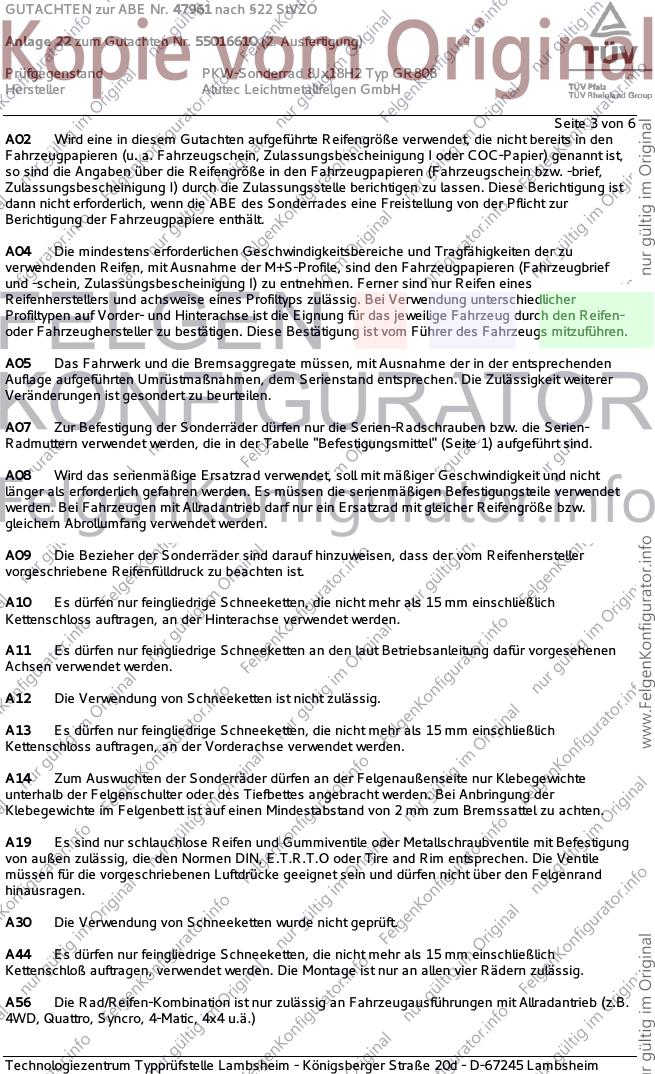

GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 6
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 6
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 5 von 6
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
P41 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 410 mm
an Achse 1.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55016610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. November 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5. November 2010
Blauth 00157641.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
