GUTACHTEN zur ABE Nr. 48484 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RD 9020
Hersteller ATS Leichtmetallräder GmbH

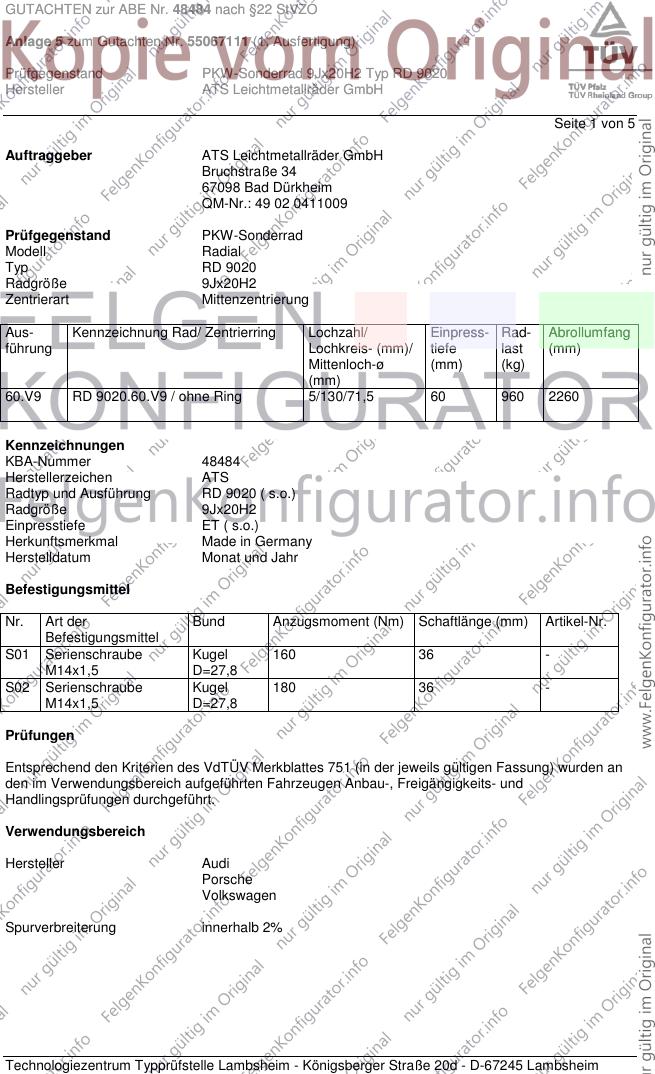

Seite 1 von 5
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
60.V9 RD 9020.60.V9 / ohne Ring 5/130/71,5 60 960 2260
Kennzeichnungen
KBA-Nummer 48484
Herstellerzeichen ATS
Radtyp und Ausführung RD 9020 ( s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET ( s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kugel 160 36 -
M14x1,5 D=27,8
S02 Serienschraube Kugel 180 36 -
M14x1,5 D=27,8
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48484 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RD 9020
Hersteller ATS Leichtmetallräder GmbH

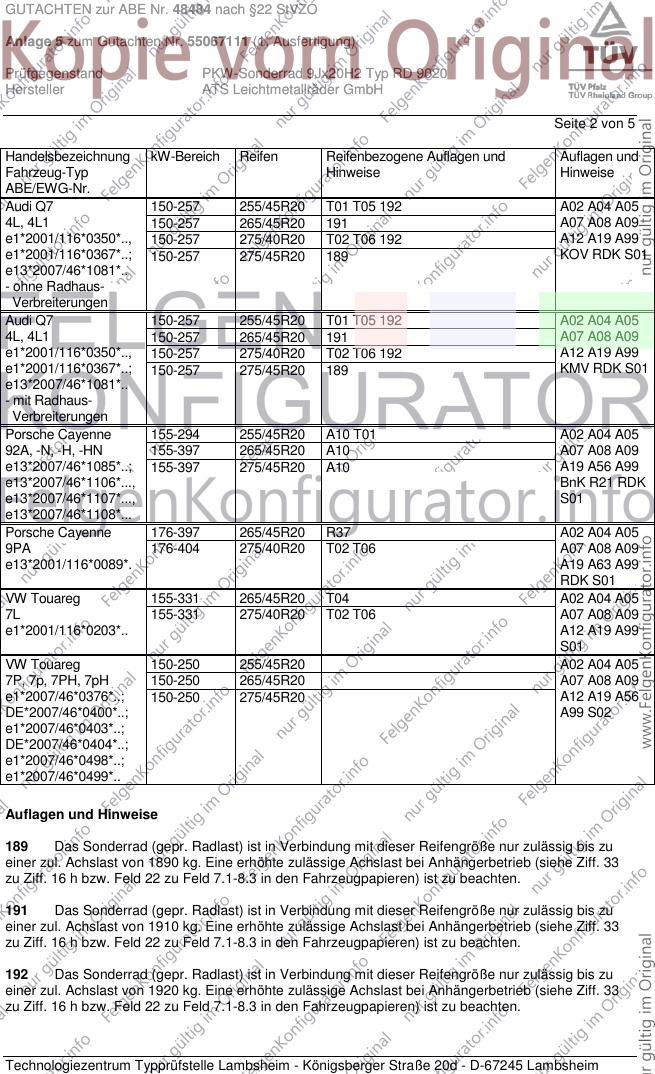

Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 150-257 255/45R20 T01 T05 192 A02 A04 A05
4L, 4L1 150-257 265/45R20 191 A07 A08 A09
e1*2001/116*0350*.., 150-257 275/40R20 T02 T06 192 A12 A19 A99
e1*2001/116*0367*..; 150-257 275/45R20 189 KOV RDK S01
e13*2007/46*1081*..
- ohne Radhaus-
Verbreiterungen
Audi Q7 150-257 255/45R20 T01 T05 192 A02 A04 A05
4L, 4L1 150-257 265/45R20 191 A07 A08 A09
e1*2001/116*0350*.., 150-257 275/40R20 T02 T06 192 A12 A19 A99
e1*2001/116*0367*..; 150-257 275/45R20 189 KMV RDK S01
e13*2007/46*1081*..
- mit Radhaus-
Verbreiterungen
Porsche Cayenne 155-294 255/45R20 A10 T01 A02 A04 A05
92A, -N, -H, -HN 155-397 265/45R20 A10 A07 A08 A09
e13*2007/46*1085*..; 155-397 275/45R20 A10 A19 A56 A99
e13*2007/46*1106*..., BnK R21 RDK
e13*2007/46*1107*..., S01
e13*2007/46*1108*...
Porsche Cayenne 176-397 265/45R20 R37 A02 A04 A05
9PA 176-404 275/40R20 T02 T06 A07 A08 A09
e13*2001/116*0089*. A19 A63 A99
RDK S01
VW Touareg 155-331 265/45R20 T04 A02 A04 A05
7L 155-331 275/40R20 T02 T06 A07 A08 A09
e1*2001/116*0203*.. A12 A19 A99
S01
VW Touareg 150-250 255/45R20 A02 A04 A05
7P, 7p, 7PH, 7pH 150-250 265/45R20 A07 A08 A09
e1*2007/46*0376*..; 150-250 275/45R20 A12 A19 A56
DE*2007/46*0400*..; A99 S02
e1*2007/46*0403*..;
DE*2007/46*0404*..;
e1*2007/46*0498*..;
e1*2007/46*0499*..
Auflagen und Hinweise
189 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1890 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
191 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1910 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
192 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1920 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48484 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RD 9020
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 5
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48484 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RD 9020
Hersteller ATS Leichtmetallräder GmbH

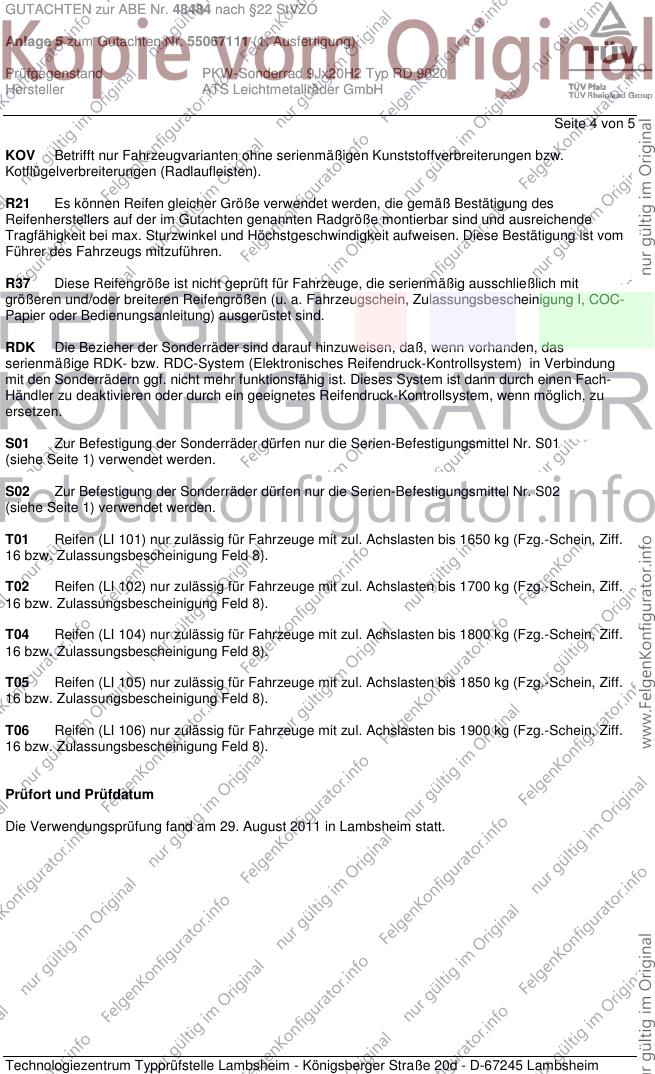

Seite 4 von 5
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. August 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48484 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ RD 9020
Hersteller ATS Leichtmetallräder GmbH

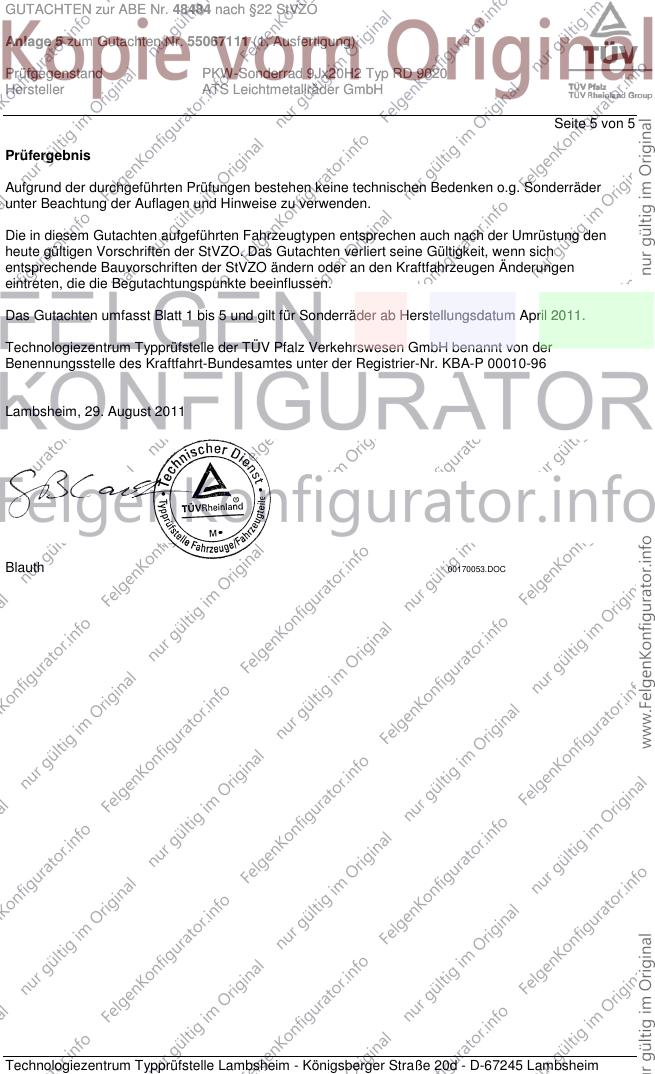

Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 29. August 2011
Blauth 00170053.DOC
