GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
32 E 859 LK130/ohne Ring 5/130/71,5 53 950 2280
Kennzeichnungen
KBA-Nummer 47060
Herstellerzeichen AUTEC
Radtyp und Ausführung E 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S02 Serien-Schraube M14x1,5 Kugel Ø 28 mm 160 36
S03 Serien-Schraube M14x1,5 Kugel Ø 28 mm 180 34,5
S04 Serien-Schraube M14x1,5 Kugel Ø 28 mm 160 34,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 150-257 255/50R19 T03 190 A02 A04 A05
4L, 4L1 150-257 255/55R19 187 A07 A08 A09
e1*2001/116*0350*.., 150-257 265/50R19 A01 K1a K1b K2b 190 A12 A16 A73
e1*2001/116*0367*..; 150-257 275/45R19 190 A82 KOV
e13*2007/46*1081*.. 150-257 275/50R19 A01 K1a K1b K2b 188 RDK
- ohne Radhaus- S02
Verbreiterungen
Audi Q7 150-257 255/50R19 T03 190 A02 A04 A05
4L, 4L1 150-257 255/55R19 187 A07 A08 A09
e1*2001/116*0350*.., 150-257 265/50R19 190 A12 A16 A73
e1*2001/116*0367*..; 150-257 275/45R19 190 A82 KMV
e13*2007/46*1081*.. 150-257 275/50R19 188 RDK
- mit Radhaus- S02
Verbreiterungen
Porsche Cayenne 155-309 255/50R19 A10 A02 A04 A05
92A, -N, -H, -HN 155-309 255/55R19 A12 A07 A08 A09
e13*2007/46*1085*..; 155-397 265/50R19 A10 A16 A56 A82
e13*2007/46*1106*..., 155-397 275/45R19 A10 P41 RDK S04
e13*2007/46*1107*..., 155-397 275/50R19 A01 A12 K1b K2b
e13*2007/46*1108*...
Porsche Cayenne 155-309 255/50R19 A10 A02 A04 A05
92A, -N, -H, -HN 155-309 255/55R19 A12 A07 A08 A09
e13*2007/46*1085*..; 155-397 265/50R19 A10 A16 A56 A82
e13*2007/46*1106*..., 155-397 275/45R19 A10 KMV P41
e13*2007/46*1107*..., 155-397 275/50R19 A12 RDK
e13*2007/46*1108*... S04
- mit Radhaus-
Verbreiterungen
Porsche Cayenne 176-368 255/45R19 A44 T04 A02 A04 A05
9PA 176-397 255/50R19 A01 A12 K1a K1b T03 T07 A07 A08 A09
e13*2001/116*0089*. 176-397 275/45R19 A01 A12 K1a A16 A73 A82
B03 P41 RDK
S02
VW Touareg 155-230 255/45R19 A11 T04 A02 A04 A05
7L 155-331 255/50R19 A01 A30 K1c K2b T03 T07 A07 A08 A09
e1*2001/116*0203*.. 155-331 275/45R19 A01 A12 K1c A16 A73 A82
S02
VW Touareg 150-250 255/50R19 A13 A02 A04 A05
7P, 7p, 7PH, 7pH 150-250 255/55R19 A12 A07 A08 A09
e1*2007/46*0376*..; 150-250 265/50R19 A12 A16 A56 A82
DE*2007/46*0400*..; 150-250 275/45R19 A12 S03
e1*2007/46*0400*..; 150-250 275/50R19 A01 A12 K1a K1b
e1*2007/46*0403*..;
DE*2007/46*0404*..;
e1*2007/46*0404*..;
e1*2007/46*0498*..;
e1*2007/46*0499*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 6

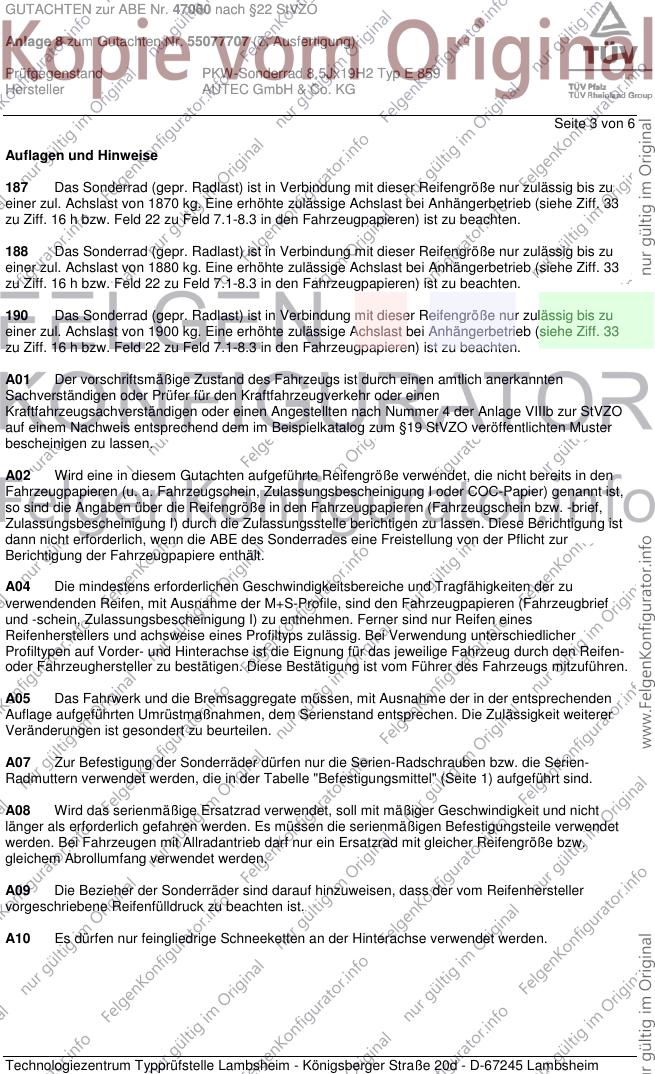

Auflagen und Hinweise
187 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1870 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
188 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1880 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
190 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1900 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 6

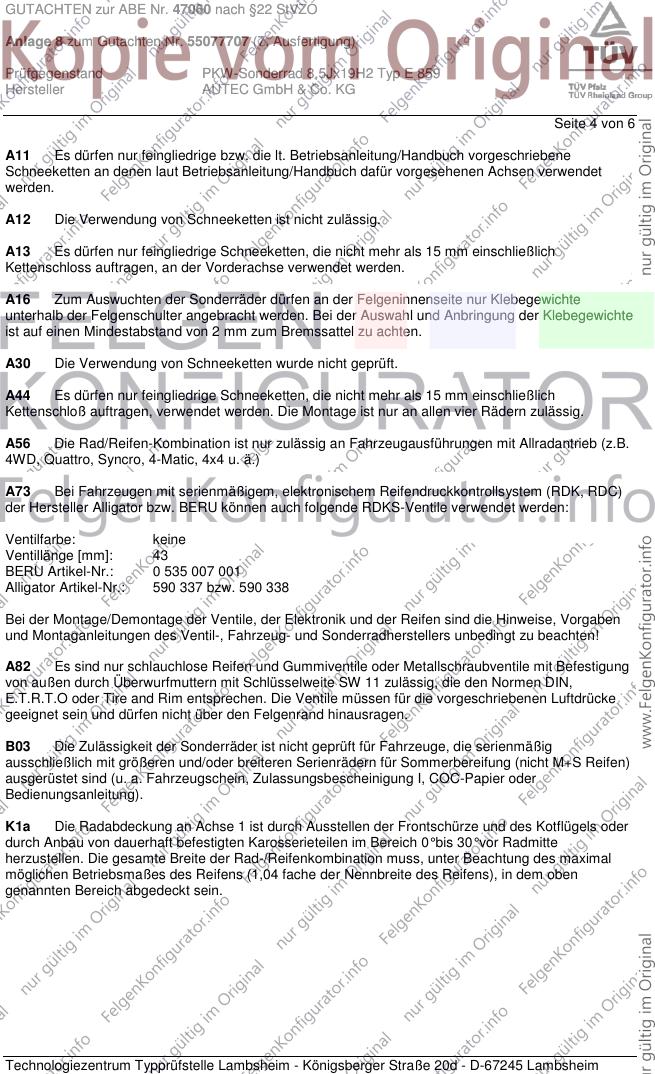

A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 6

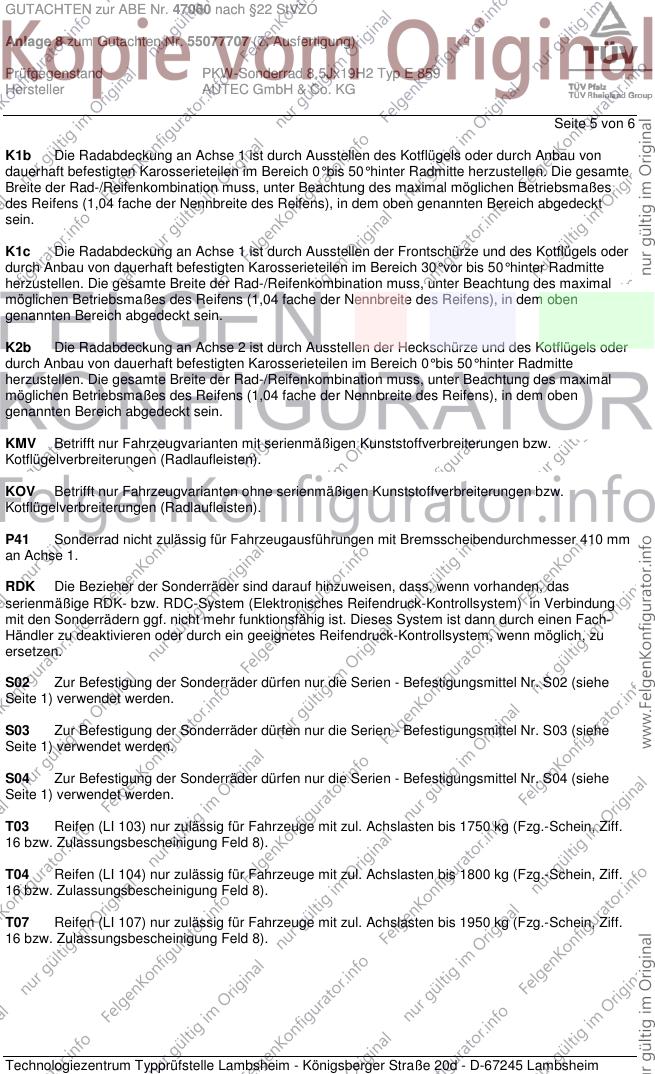

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
P41 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 410 mm
an Achse 1.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47060 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55077707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ E 859
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juni 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2013
Haasis 00199472.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
