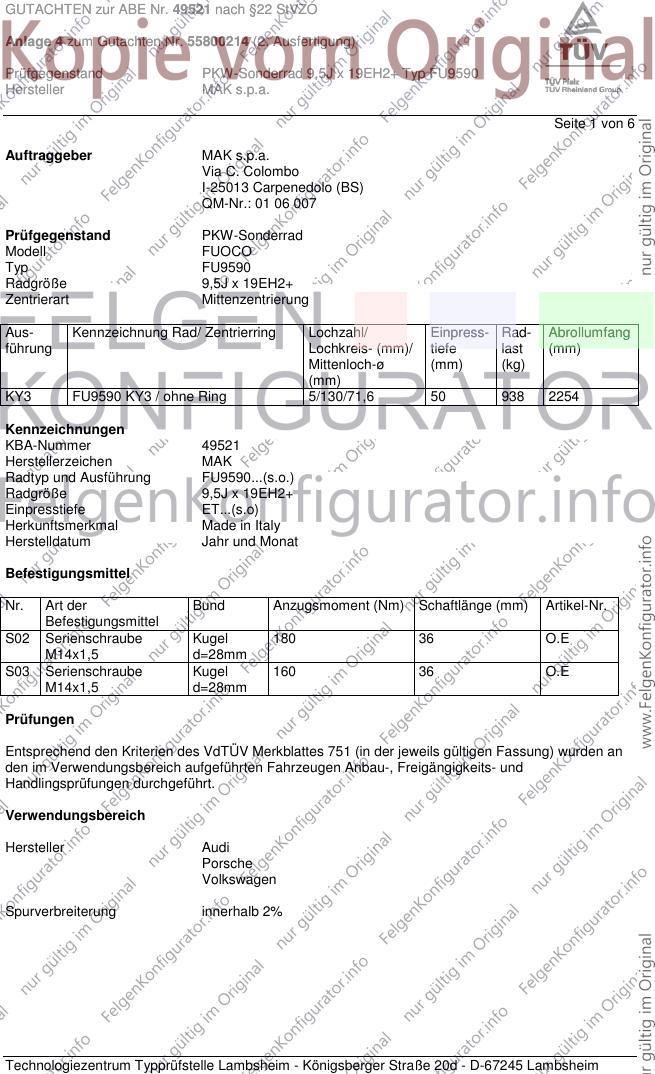

GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 1 von 6
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell FUOCO
Typ FU9590
Radgröße 9,5J x 19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
KY3 FU9590 KY3 / ohne Ring 5/130/71,6 50 938 2254
Kennzeichnungen
KBA-Nummer 49521
Herstellerzeichen MAK
Radtyp und Ausführung FU9590...(s.o.)
Radgröße 9,5J x 19EH2+
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 180 36 O.E
M14x1,5 d=28mm
S03 Serienschraube Kugel 160 36 O.E
M14x1,5 d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 2 von 6

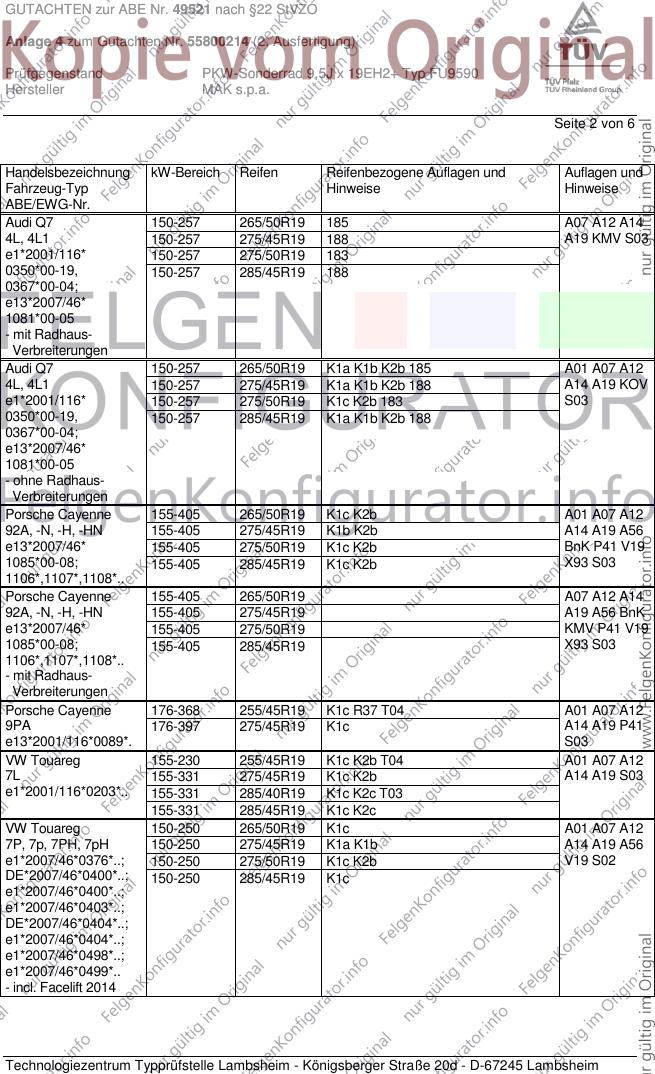

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 150-257 265/50R19 185 A07 A12 A14
4L, 4L1 150-257 275/45R19 188 A19 KMV S03
e1*2001/116* 150-257 275/50R19 183
0350*00-19, 150-257 285/45R19 188
0367*00-04;
e13*2007/46*
1081*00-05
- mit Radhaus-
Verbreiterungen
Audi Q7 150-257 265/50R19 K1a K1b K2b 185 A01 A07 A12
4L, 4L1 150-257 275/45R19 K1a K1b K2b 188 A14 A19 KOV
e1*2001/116* 150-257 275/50R19 K1c K2b 183 S03
0350*00-19, 150-257 285/45R19 K1a K1b K2b 188
0367*00-04;
e13*2007/46*
1081*00-05
- ohne Radhaus-
Verbreiterungen
Porsche Cayenne 155-405 265/50R19 K1c K2b A01 A07 A12
92A, -N, -H, -HN 155-405 275/45R19 K1b K2b A14 A19 A56
e13*2007/46* 155-405 275/50R19 K1c K2b BnK P41 V19
1085*00-08; 155-405 285/45R19 K1c K2b X93 S03
1106*,1107*,1108*..
Porsche Cayenne 155-405 265/50R19 A07 A12 A14
92A, -N, -H, -HN 155-405 275/45R19 A19 A56 BnK
e13*2007/46* 155-405 275/50R19 KMV P41 V19
1085*00-08; 155-405 285/45R19 X93 S03
1106*,1107*,1108*..
- mit Radhaus-
Verbreiterungen
Porsche Cayenne 176-368 255/45R19 K1c R37 T04 A01 A07 A12
9PA 176-397 275/45R19 K1c A14 A19 P41
e13*2001/116*0089*. S03
VW Touareg 155-230 255/45R19 K1c K2b T04 A01 A07 A12
7L 155-331 275/45R19 K1c K2b A14 A19 S03
e1*2001/116*0203*.. 155-331 285/40R19 K1c K2c T03
155-331 285/45R19 K1c K2c
VW Touareg 150-250 265/50R19 K1c A01 A07 A12
7P, 7p, 7PH, 7pH 150-250 275/45R19 K1a K1b A14 A19 A56
e1*2007/46*0376*..; 150-250 275/50R19 K1c K2b V19 S02
DE*2007/46*0400*..; 150-250 285/45R19 K1c
e1*2007/46*0400*..;
e1*2007/46*0403*..;
DE*2007/46*0404*..;
e1*2007/46*0404*..;
e1*2007/46*0498*..;
e1*2007/46*0499*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 3 von 6

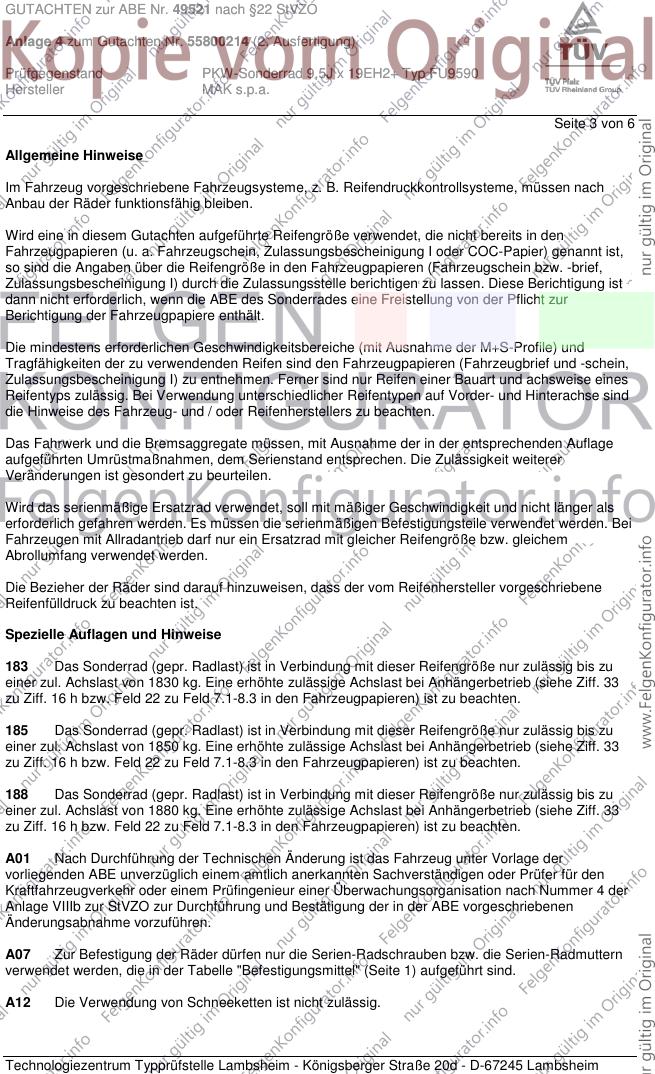

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
183 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1830 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
185 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1850 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
188 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1880 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 4 von 6

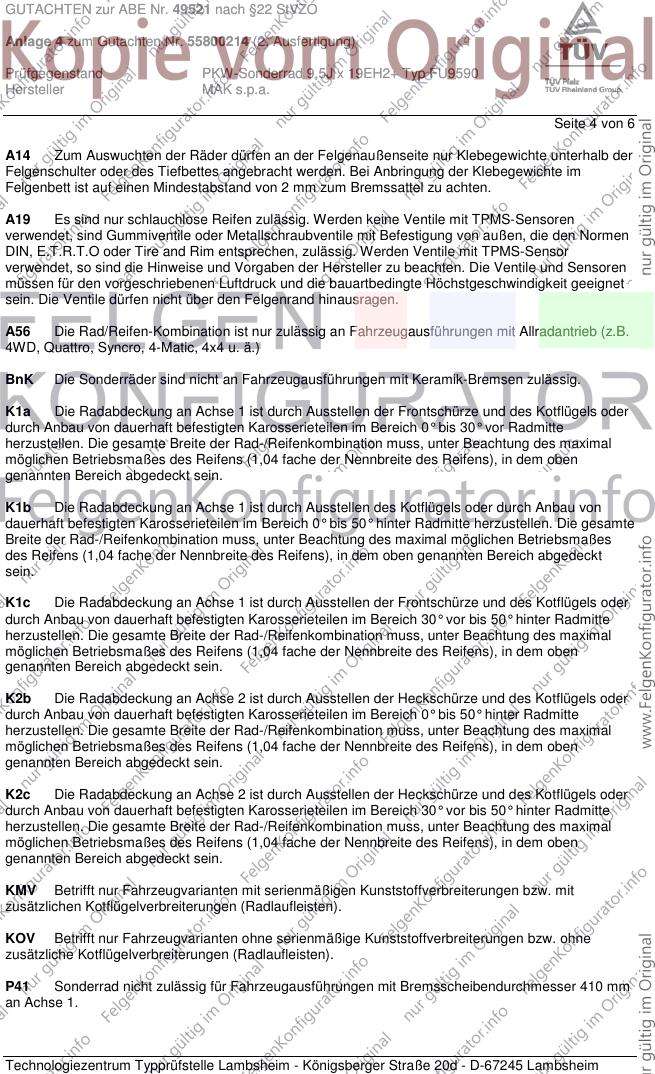

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
P41 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 410 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 5 von 6

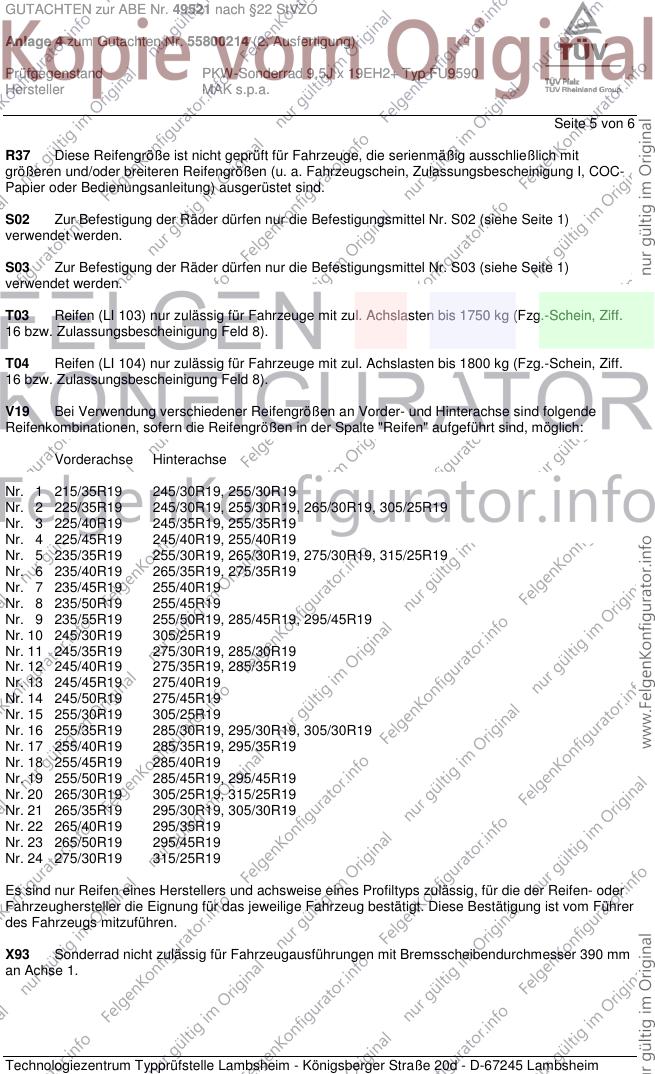

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800214 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2016
Schmidt 00254540.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
