Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

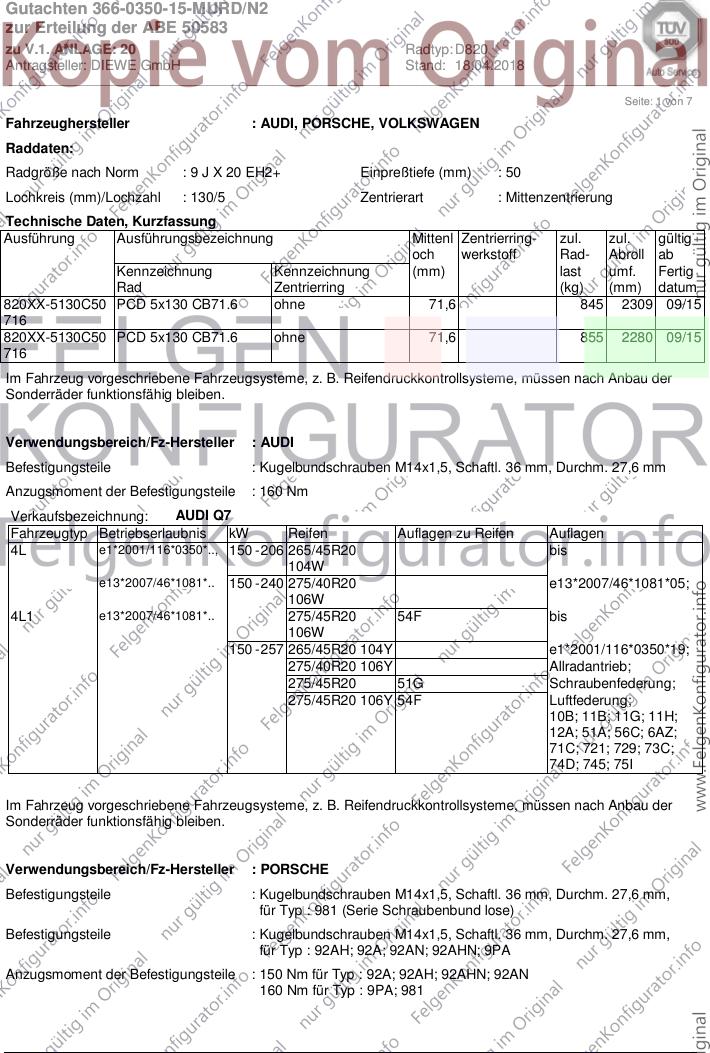

Seite: 1 von 7
Fahrzeughersteller : AUDI, PORSCHE, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 130/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
820XX-5130C50 PCD 5x130 CB71.6 ohne 71,6 845 2309 09/15
716
820XX-5130C50 PCD 5x130 CB71.6 ohne 71,6 855 2280 09/15
716
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,6 mm
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: AUDI Q7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4L e1*2001/116*0350*.., 150 - 206 265/45R20 bis
104W
e13*2007/46*1081*.. 150 - 240 275/40R20 e13*2007/46*1081*05;
106W
4L1 e13*2007/46*1081*.. 275/45R20 54F bis
106W
150 - 257 265/45R20 104Y e1*2001/116*0350*19;
275/40R20 106Y Allradantrieb;
275/45R20 51G Schraubenfederung;
275/45R20 106Y 54F Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 721; 729; 73C;
74D; 745; 75I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PORSCHE
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,6 mm,
für Typ : 981 (Serie Schraubenbund lose)
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,6 mm,
für Typ : 92AH; 92A; 92AN; 92AHN; 9PA
Anzugsmoment der Befestigungsteile : 150 Nm für Typ : 92A; 92AH; 92AHN; 92AN
160 Nm für Typ : 9PA; 981
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

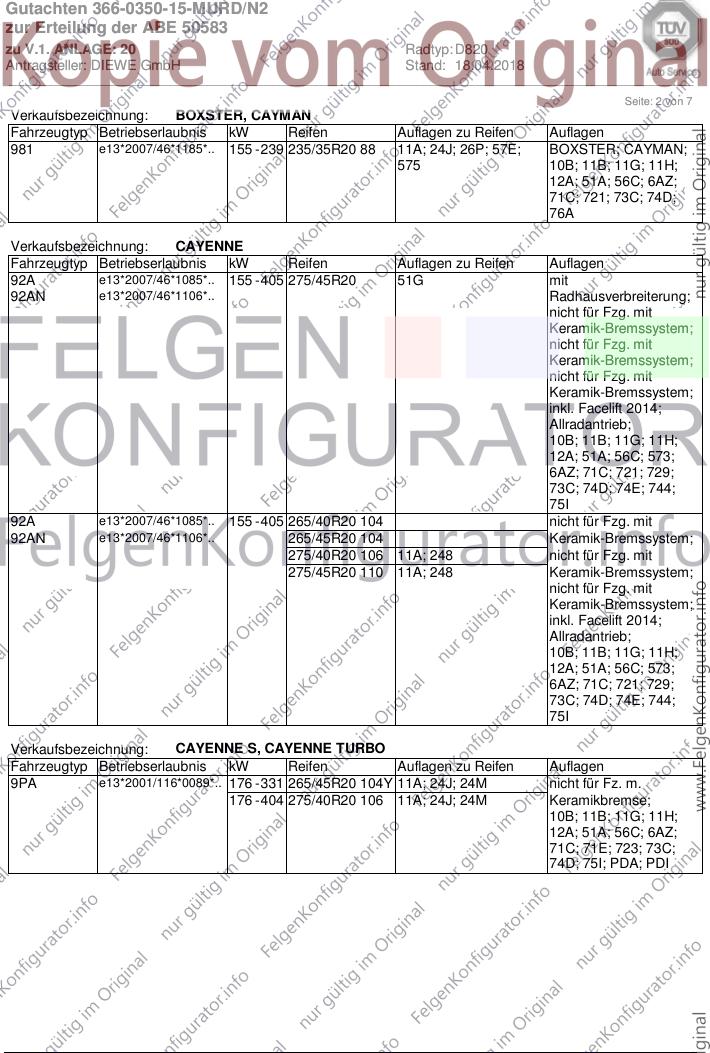

Seite: 2 von 7
Verkaufsbezeichnung: BOXSTER, CAYMAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
981 e13*2007/46*1185*.. 155 - 239 235/35R20 88 11A; 24J; 26P; 57E; BOXSTER; CAYMAN;
575 10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 721; 73C; 74D;
76A
Verkaufsbezeichnung: CAYENNE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
92A e13*2007/46*1085*.. 155 - 405 275/45R20 51G mit
92AN e13*2007/46*1106*.. Radhausverbreiterung;
nicht für Fzg. mit
Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
inkl. Facelift 2014;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 721; 729;
73C; 74D; 74E; 744;
75I
92A e13*2007/46*1085*.. 155 - 405 265/40R20 104 nicht für Fzg. mit
92AN e13*2007/46*1106*.. 265/45R20 104 Keramik-Bremssystem;
275/40R20 106 11A; 248 nicht für Fzg. mit
275/45R20 110 11A; 248 Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
inkl. Facelift 2014;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 721; 729;
73C; 74D; 74E; 744;
75I
Verkaufsbezeichnung: CAYENNE S, CAYENNE TURBO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9PA e13*2001/116*0089*.. 176 - 331 265/45R20 104Y 11A; 24J; 24M nicht für Fz. m.
176 - 404 275/40R20 106 11A; 24J; 24M Keramikbremse;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 75I; PDA; PDI
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

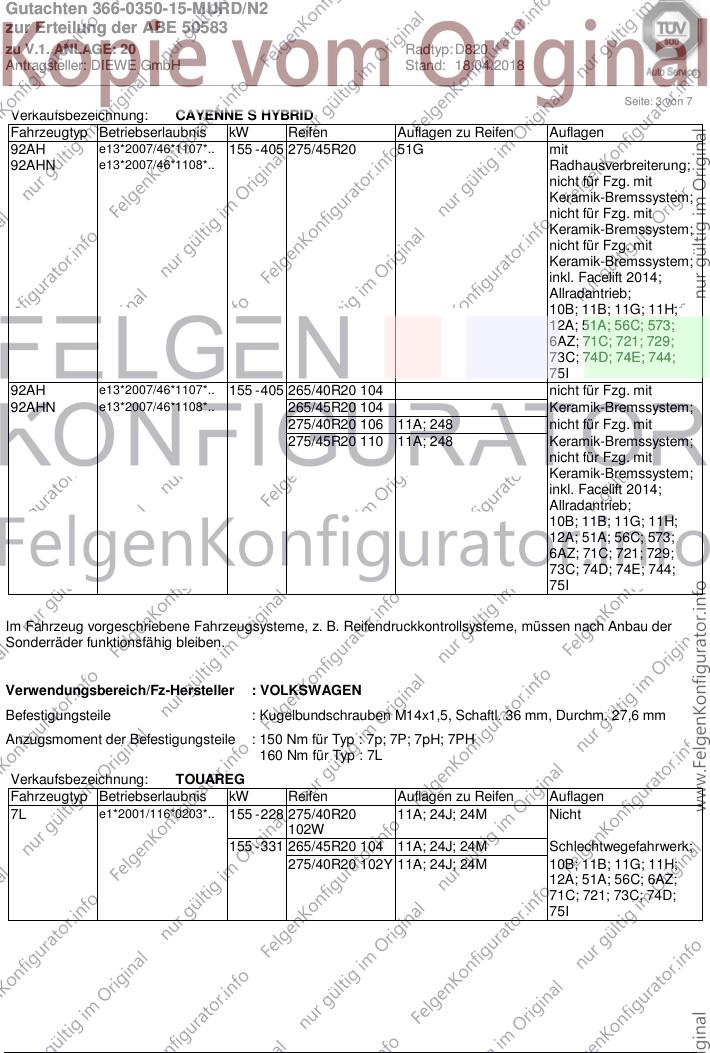

Seite: 3 von 7
Verkaufsbezeichnung: CAYENNE S HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
92AH e13*2007/46*1107*.. 155 - 405 275/45R20 51G mit
92AHN e13*2007/46*1108*.. Radhausverbreiterung;
nicht für Fzg. mit
Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
inkl. Facelift 2014;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 721; 729;
73C; 74D; 74E; 744;
75I
92AH e13*2007/46*1107*.. 155 - 405 265/40R20 104 nicht für Fzg. mit
92AHN e13*2007/46*1108*.. 265/45R20 104 Keramik-Bremssystem;
275/40R20 106 11A; 248 nicht für Fzg. mit
275/45R20 110 11A; 248 Keramik-Bremssystem;
nicht für Fzg. mit
Keramik-Bremssystem;
inkl. Facelift 2014;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 721; 729;
73C; 74D; 74E; 744;
75I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,6 mm
Anzugsmoment der Befestigungsteile : 150 Nm für Typ : 7p; 7P; 7pH; 7PH
160 Nm für Typ : 7L
Verkaufsbezeichnung: TOUAREG
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2001/116*0203*.. 155 - 228 275/40R20 11A; 24J; 24M Nicht
102W
155 - 331 265/45R20 104 11A; 24J; 24M Schlechtwegefahrwerk;
275/40R20 102Y 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 721; 73C; 74D;
75I
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

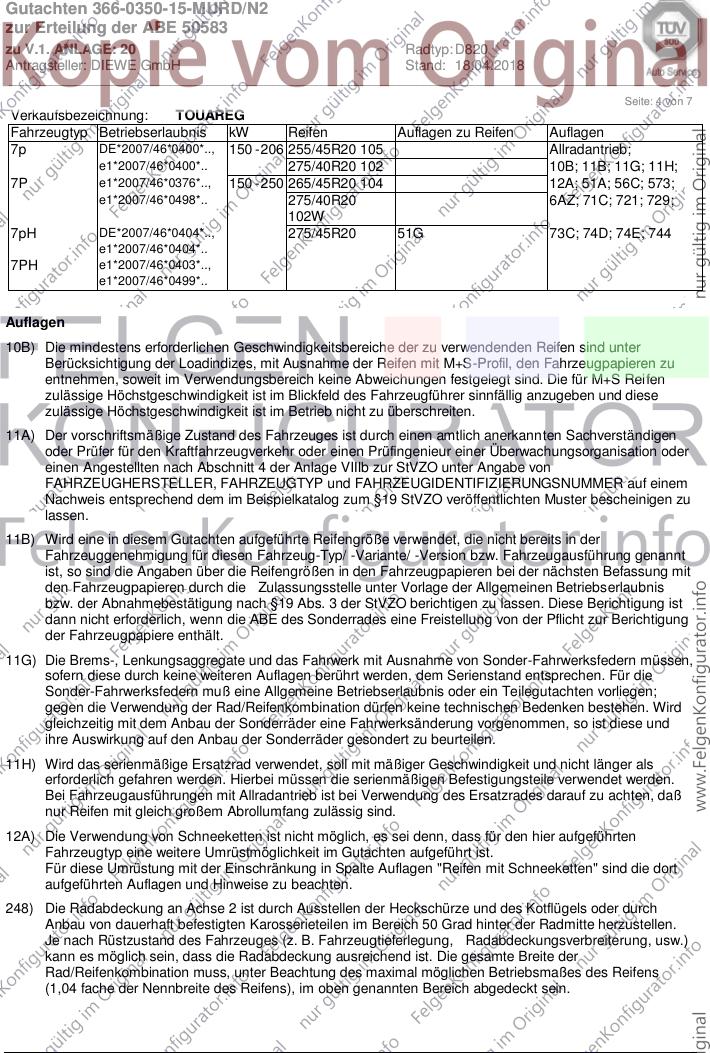

Seite: 4 von 7
Verkaufsbezeichnung: TOUAREG
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7p DE*2007/46*0400*.., 150 - 206 255/45R20 105 Allradantrieb;
e1*2007/46*0400*.. 275/40R20 102 10B; 11B; 11G; 11H;
7P e1*2007/46*0376*.., 150 - 250 265/45R20 104 12A; 51A; 56C; 573;
e1*2007/46*0498*.. 275/40R20 6AZ; 71C; 721; 729;
102W
7pH DE*2007/46*0404*.., 275/45R20 51G 73C; 74D; 74E; 744
e1*2007/46*0404*..
7PH e1*2007/46*0403*..,
e1*2007/46*0499*..
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

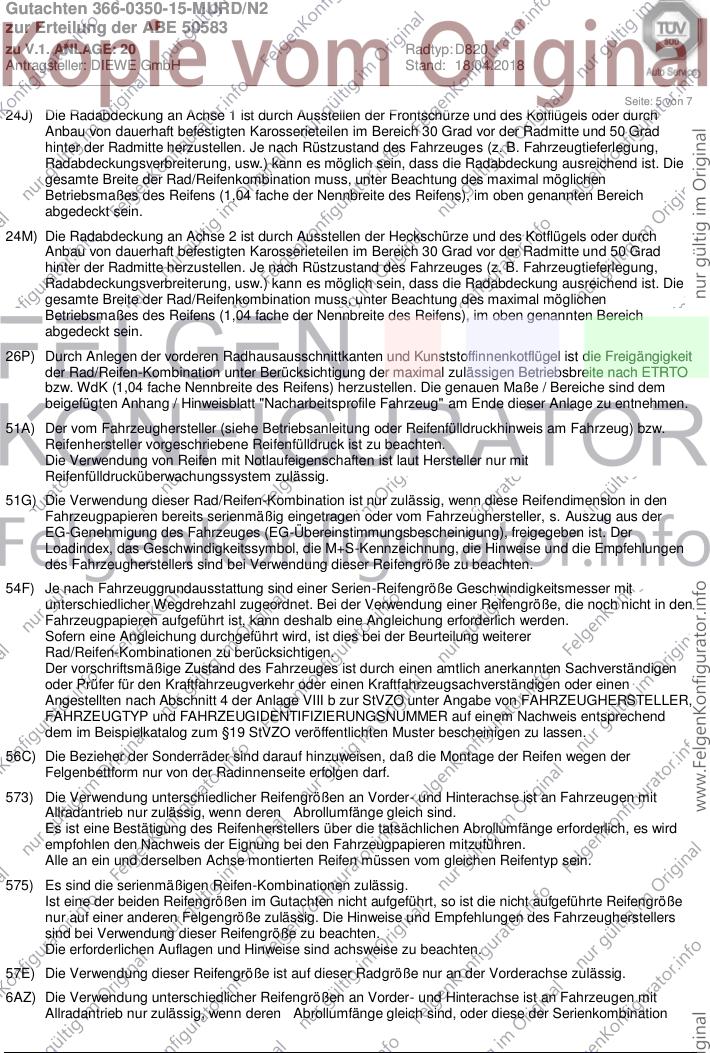

Seite: 5 von 7
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

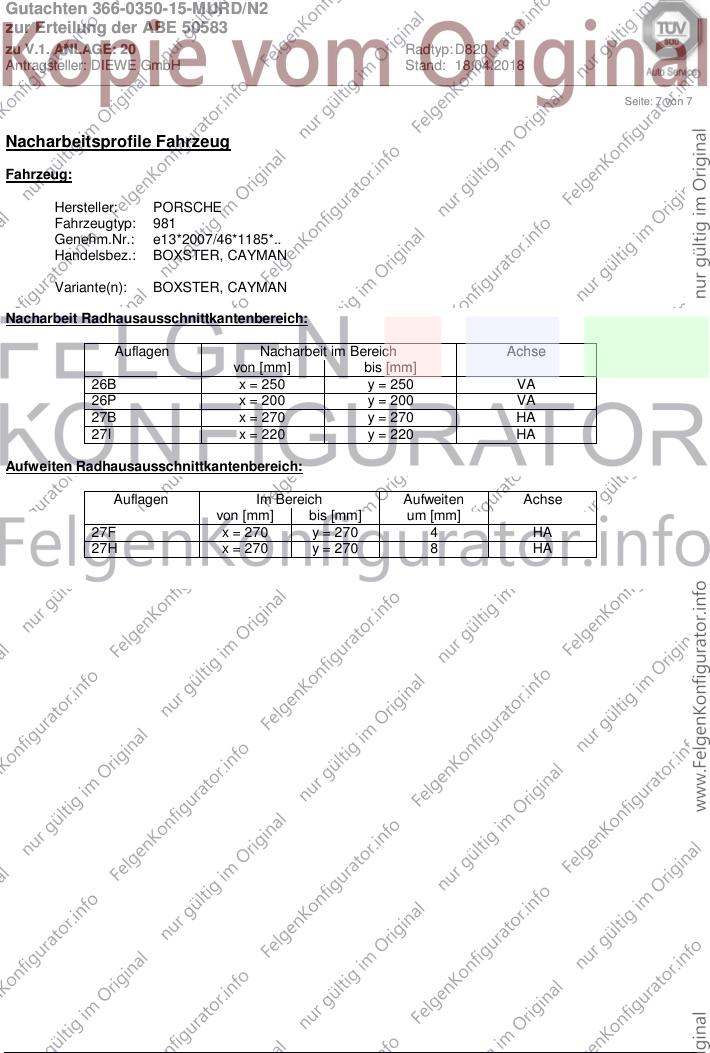

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56C) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß die Montage der Reifen wegen der
Felgenbettform nur von der Radinnenseite erfolgen darf.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
6AZ) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________

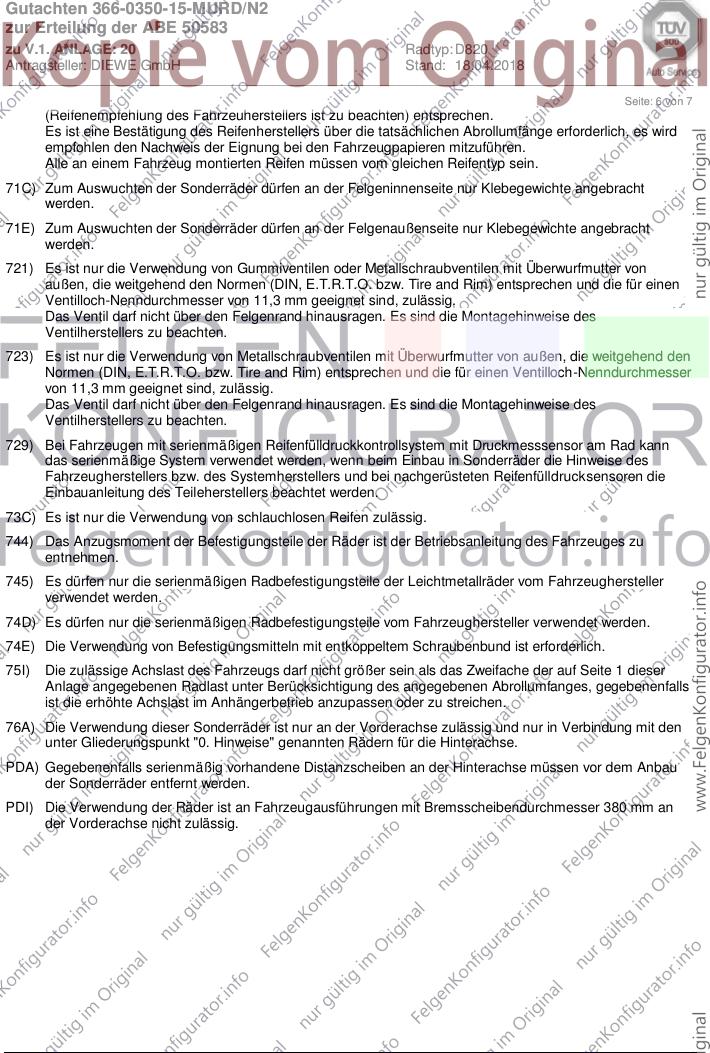

Seite: 6 von 7
(Reifenempfehlung des Fahrzeuherstellers ist zu beachten) entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an einem Fahrzeug montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
745) Es dürfen nur die serienmäßigen Radbefestigungsteile der Leichtmetallräder vom Fahrzeughersteller
verwendet werden.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74E) Die Verwendung von Befestigungsmitteln mit entkoppeltem Schraubenbund ist erforderlich.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
PDA) Gegebenenfalls serienmäßig vorhandene Distanzscheiben an der Hinterachse müssen vor dem Anbau
der Sonderräder entfernt werden.
PDI) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
der Vorderachse nicht zulässig.
Gutachten 366-0350-15-MURD/N2
zur Erteilung der ABE 50583
zu V.1. ANLAGE: 20 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 18.04.2018
__________________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PORSCHE
Fahrzeugtyp: 981
Genehm.Nr.: e13*2007/46*1185*..
Handelsbez.: BOXSTER, CAYMAN
Variante(n): BOXSTER, CAYMAN
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 270 y = 270 HA
27I x = 220 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 270 4 HA
27H x = 270 y = 270 8 HA
