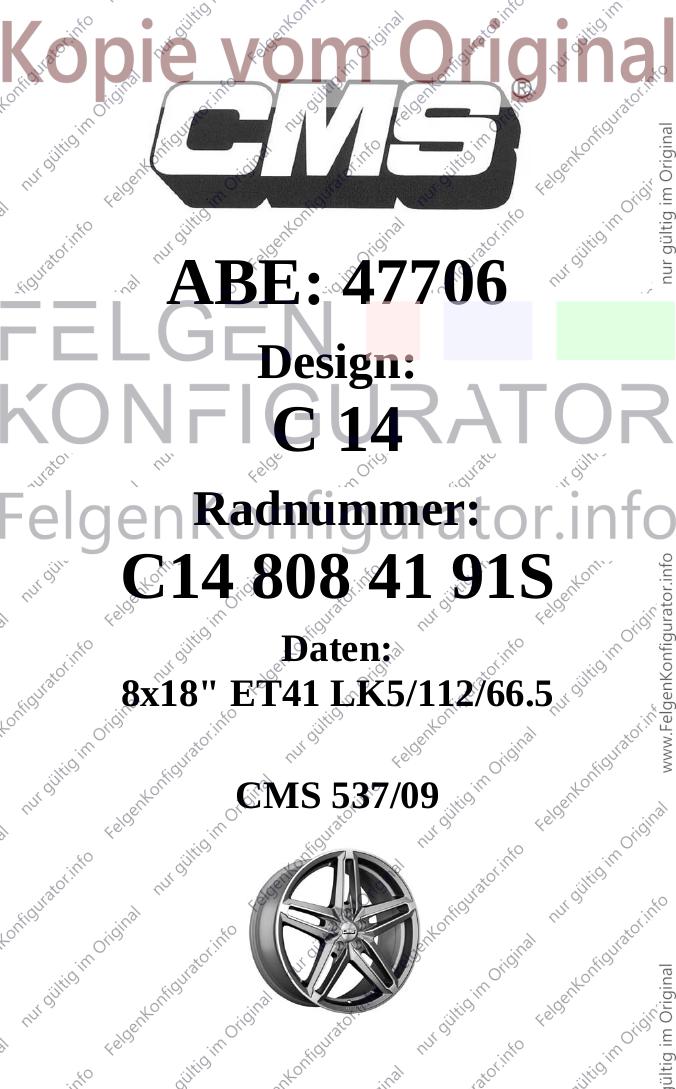

ABE: 47706
Design:
C 14
Radnummer:
C14 808 41 91S
Daten:
8x18" ET41 LK5/112/66.5
CMS 537/09
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47706*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 EH2+
Typ: C14 808
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47706
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlaß geben können,
dürfen nicht angebracht werden.
Bei der Erteilung dieser Urkunde wurden die bisherigen Genehmigungsteile
zusammengefaßt.
Diese Urkunde ist daher als Neufassung anzusehen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47706*02
Die ABE-Nr. 47706 erstreckt sich auf die Sonderräder 8 J x 18 EH2+ , Typ C14 808, in den
Ausführungen wie im Gutachten Nr. 55087712 (1. Ausfertigung) vom 18.12.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 14 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen des TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 18.12.2012 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 25.01.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087712 (1. Ausfertigung), zur Genehmigung vorgelegt am:
20.12.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

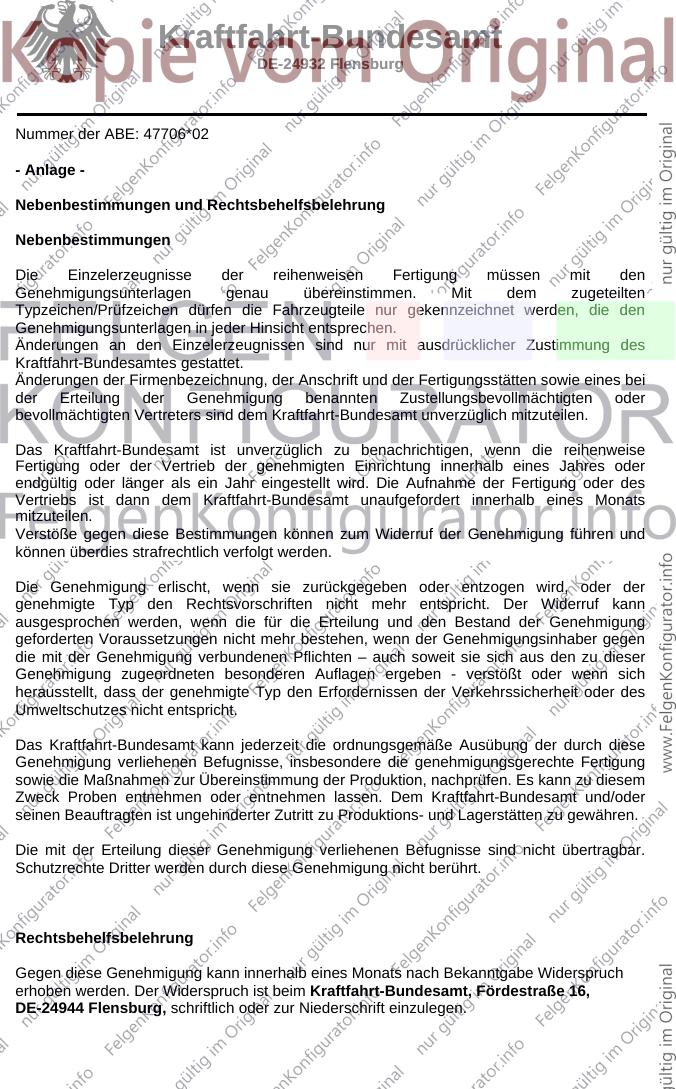

Nummer der ABE: 47706*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

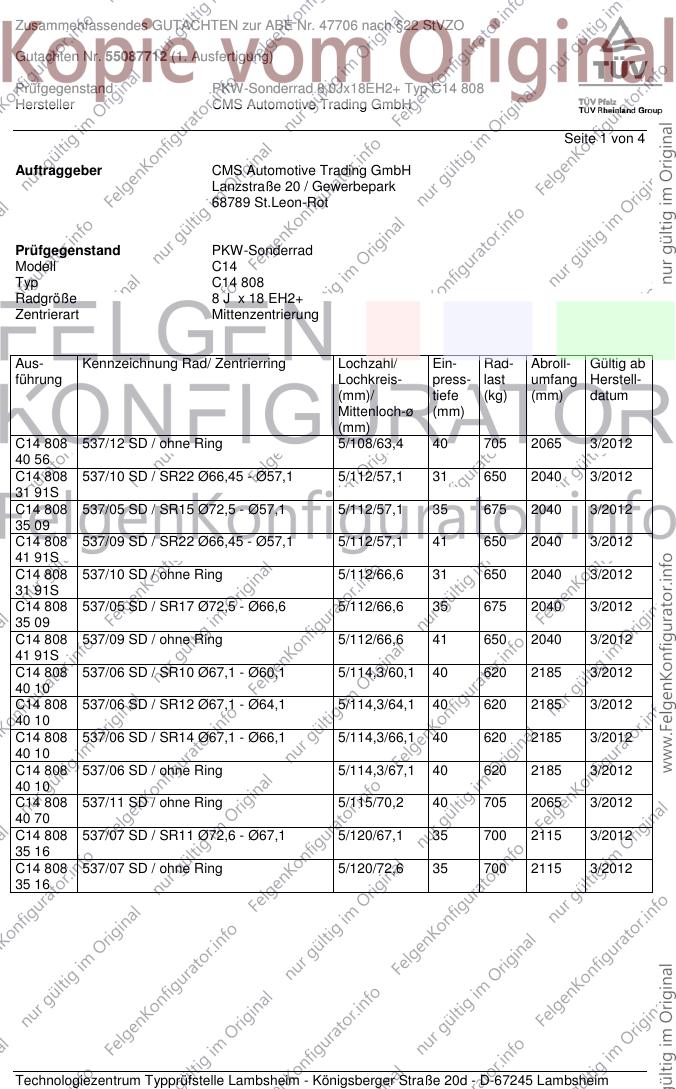

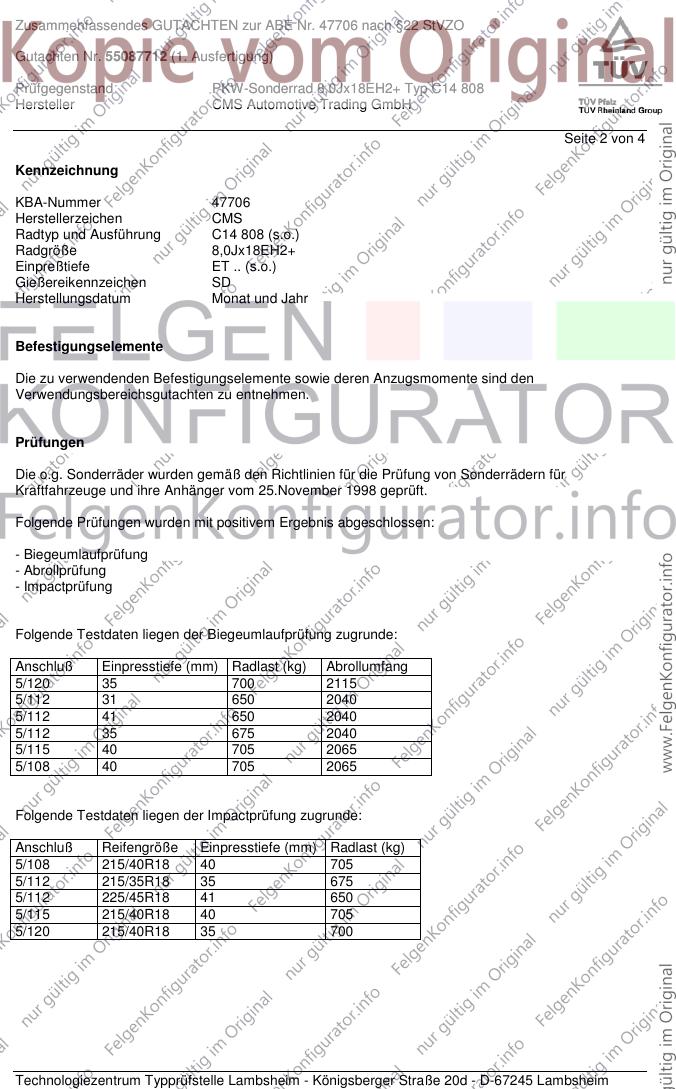

Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 808
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C14 808 537/12 SD / ohne Ring 5/108/63,4 40 705 2065 3/2012
40 56
C14 808 537/10 SD / SR22 Ø66,45 - Ø57,1 5/112/57,1 31 650 2040 3/2012
31 91S
C14 808 537/05 SD / SR15 Ø72,5 - Ø57,1 5/112/57,1 35 675 2040 3/2012
35 09
C14 808 537/09 SD / SR22 Ø66,45 - Ø57,1 5/112/57,1 41 650 2040 3/2012
41 91S
C14 808 537/10 SD / ohne Ring 5/112/66,6 31 650 2040 3/2012
31 91S
C14 808 537/05 SD / SR17 Ø72,5 - Ø66,6 5/112/66,6 35 675 2040 3/2012
35 09
C14 808 537/09 SD / ohne Ring 5/112/66,6 41 650 2040 3/2012
41 91S
C14 808 537/06 SD / SR10 Ø67,1 - Ø60,1 5/114,3/60,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / SR12 Ø67,1 - Ø64,1 5/114,3/64,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / SR14 Ø67,1 - Ø66,1 5/114,3/66,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / ohne Ring 5/114,3/67,1 40 620 2185 3/2012
40 10
C14 808 537/11 SD / ohne Ring 5/115/70,2 40 705 2065 3/2012
40 70
C14 808 537/07 SD / SR11 Ø72,6 - Ø67,1 5/120/67,1 35 700 2115 3/2012
35 16
C14 808 537/07 SD / ohne Ring 5/120/72,6 35 700 2115 3/2012
35 16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 47706
Herstellerzeichen CMS
Radtyp und Ausführung C14 808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen SD
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 700 2115
5/112 31 650 2040
5/112 41 650 2040
5/112 35 675 2040
5/115 40 705 2065
5/108 40 705 2065
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 215/40R18 40 705
5/112 215/35R18 35 675
5/112 225/45R18 41 650
5/115 215/40R18 40 705
5/120 215/40R18 35 700
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 35 705
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,738 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab Februar 2012
durchgeführt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (SD) - 14.08.2012
Anlage zur Radbeschreibung - 29.08.2012
Radzeichnung 303-3101025 Blatt 1/ 04.11.2011
mit Änderung vom 03.08.2012
Radzeichnung 301-3101025 Blatt 2/ 04.11.2011
Zusammenstellung CMS Zentrierringe Stand 02.08.2012
Zusammenstellung CMS Befestigungsmittel Stand 02.08.2012
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Befestigungsmittelzeichnung RS M14x1,25 3714T05 12.09.2006
Verwendungen Anlagen 01-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2012
Haasis 00188603.DOC

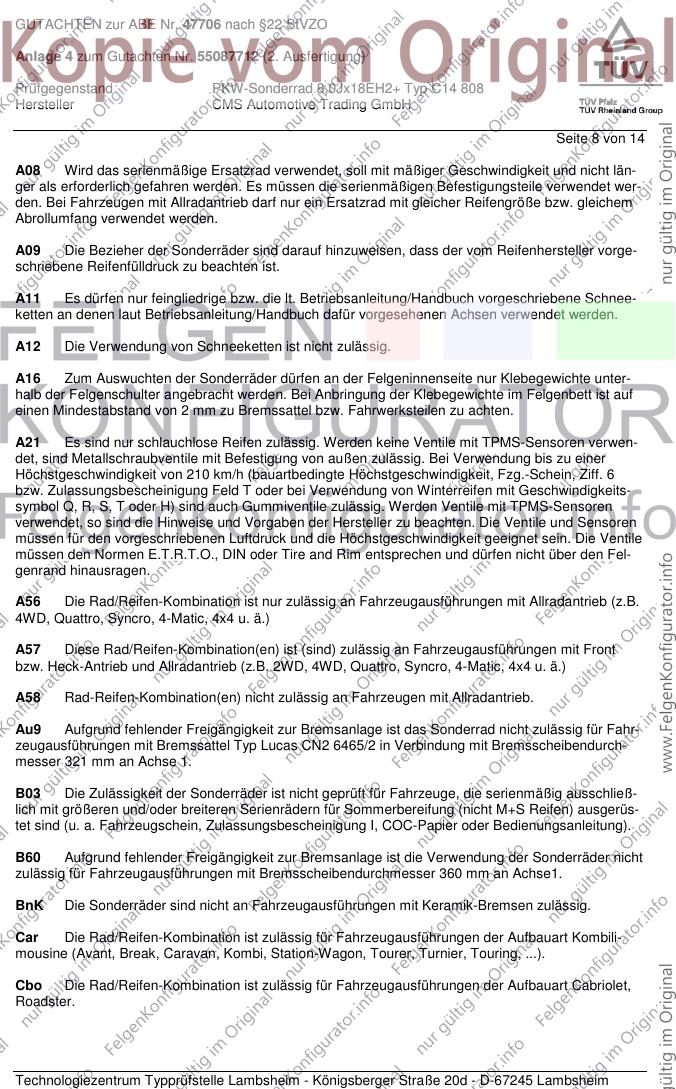

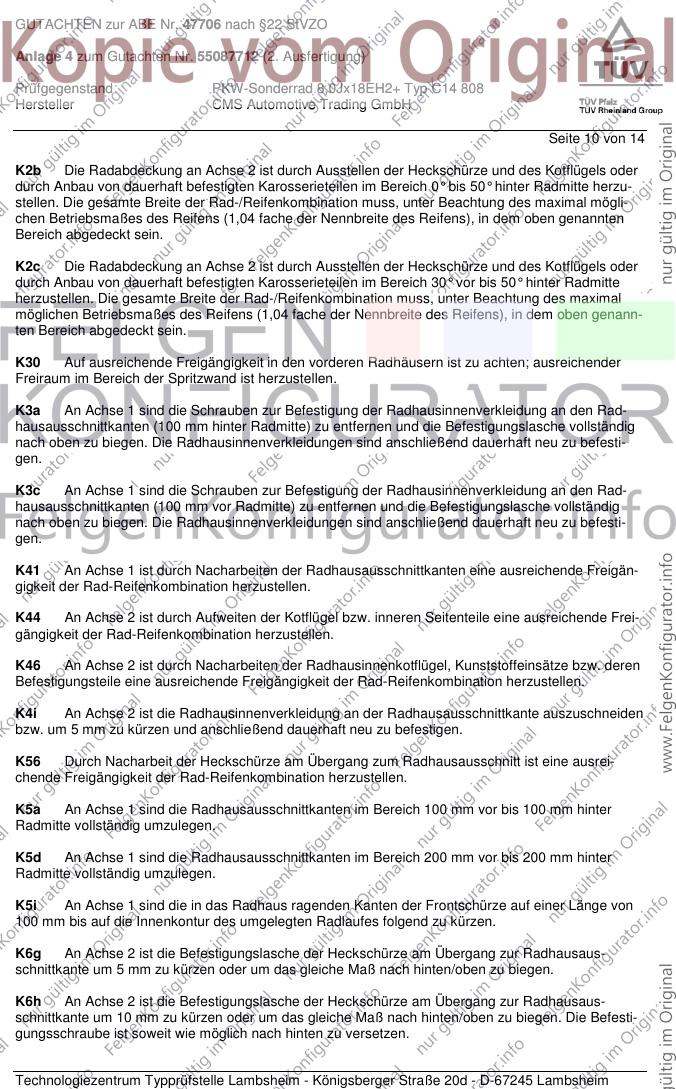

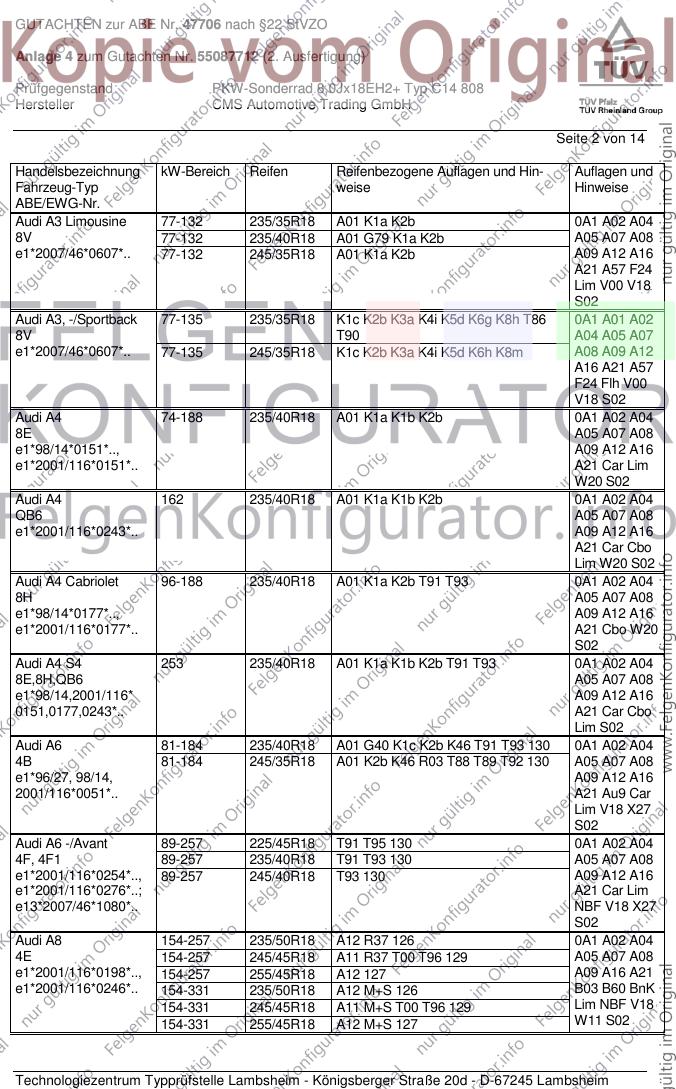

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

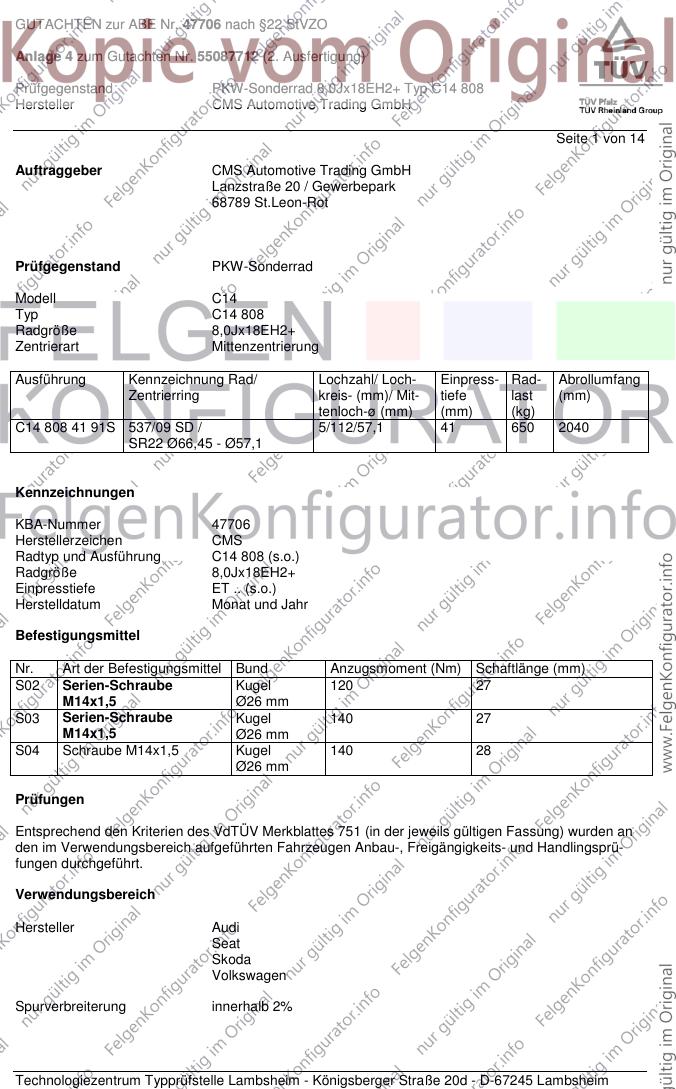

Seite 1 von 14
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 808
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C14 808 41 91S 537/09 SD / 5/112/57,1 41 650 2040
SR22 Ø66,45 - Ø57,1
Kennzeichnungen
KBA-Nummer 47706
Herstellerzeichen CMS
Radtyp und Ausführung C14 808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
S03 Serien-Schraube Kugel 140 27
M14x1,5 Ø26 mm
S04 Schraube M14x1,5 Kugel 140 28
Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Limousine 77-132 235/35R18 A01 K1a K2b 0A1 A02 A04
8V 77-132 235/40R18 A01 G79 K1a K2b A05 A07 A08
e1*2007/46*0607*.. 77-132 245/35R18 A01 K1a K2b A09 A12 A16
A21 A57 F24
Lim V00 V18
S02
Audi A3, -/Sportback 77-135 235/35R18 K1c K2b K3a K4i K5d K6g K8h T86 0A1 A01 A02
8V T90 A04 A05 A07
e1*2007/46*0607*.. 77-135 245/35R18 K1c K2b K3a K4i K5d K6h K8m A08 A09 A12
A16 A21 A57
F24 Flh V00
V18 S02
Audi A4 74-188 235/40R18 A01 K1a K1b K2b 0A1 A02 A04
8E A05 A07 A08
e1*98/14*0151*.., A09 A12 A16
e1*2001/116*0151*.. A21 Car Lim
W20 S02
Audi A4 162 235/40R18 A01 K1a K1b K2b 0A1 A02 A04
QB6 A05 A07 A08
e1*2001/116*0243*.. A09 A12 A16
A21 Car Cbo
Lim W20 S02
Audi A4 Cabriolet 96-188 235/40R18 A01 K1a K2b T91 T93 0A1 A02 A04
8H A05 A07 A08
e1*98/14*0177*.., A09 A12 A16
e1*2001/116*0177*.. A21 Cbo W20
S02
Audi A4 S4 253 235/40R18 A01 K1a K1b K2b T91 T93 0A1 A02 A04
8E,8H,QB6 A05 A07 A08
e1*98/14,2001/116* A09 A12 A16
0151,0177,0243*.. A21 Car Cbo
Lim S02
Audi A6 81-184 235/40R18 A01 G40 K1c K2b K46 T91 T93 130 0A1 A02 A04
4B 81-184 245/35R18 A01 K2b K46 R03 T88 T89 T92 130 A05 A07 A08
e1*96/27, 98/14, A09 A12 A16
2001/116*0051*.. A21 Au9 Car
Lim V18 X27
S02
Audi A6 -/Avant 89-257 225/45R18 T91 T95 130 0A1 A02 A04
4F, 4F1 89-257 235/40R18 T91 T93 130 A05 A07 A08
e1*2001/116*0254*.., 89-257 245/40R18 T93 130 A09 A12 A16
e1*2001/116*0276*..; A21 Car Lim
e13*2007/46*1080*.. NBF V18 X27
S02
Audi A8 154-257 235/50R18 A12 R37 126 0A1 A02 A04
4E 154-257 245/45R18 A11 R37 T00 T96 129 A05 A07 A08
e1*2001/116*0198*.., 154-257 255/45R18 A12 127 A09 A16 A21
e1*2001/116*0246*.. 154-331 235/50R18 A12 M+S 126 B03 B60 BnK
154-331 245/45R18 A11 M+S T00 T96 129 Lim NBF V18
154-331 255/45R18 A12 M+S 127 W11 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 A05 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A16 A21
e13*2007/46*1163*.. 100-155 235/50R18 A57 V00 V18
100-155 245/45R18 S04
100-155 255/45R18
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 A05 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A16 A21
e13*2007/46*1163*.. 100-155 235/50R18 A57 KMV V00
- mit Radhaus- 100-155 245/45R18 V18 S04
Verbreiterungen 100-155 255/45R18
Audi S3 Limousine 206,221 235/35R18 A01 K1a K2b 0A1 A02 A04
8V 206,221 235/40R18 A01 K1a K2b A05 A07 A08
e1*2007/46*0607*.. 206,221 245/35R18 A01 K1a K2b A09 A12 A16
A21 A56 F24
Lim S02
Audi S3, -/Sportback 206, 221 235/35R18 K1c K2b K3a K4i K5d K6g K8h T90 0A1 A01 A02
8V 206, 221 245/35R18 K1c K2b K3a K4i K5d K6h K8m A04 A05 A07
e1*2007/46*0607*.. A08 A09 A12
A16 A21 A56
F24 Flh V00
S02
Audi TT 118-155 225/45R18 0A1 A02 A04
8J 118-155 235/40R18 A01 K46 K56 A05 A07 A08
e1*2001/116* 118-155 245/40R18 A01 K46 K56 A09 A12 A16
0369, 0374, 0375*.. 118-200 225/45R18 M+S A21 A57 Cbo
118-200 235/40R18 A01 K46 K56 M+S Cpe S02
118-200 245/40R18 A01 K46 K56 M+S
Seat Leon 81-135 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A01 A02
5F 81-135 245/35R18 K1c K2b K5d K5i K6g K6j K8k A04 A05 A07
e9*2007/46*0094*.. A08 A09 A12
A16 A21 A58
Car F24 Flh
V18 S02
Seat Leon 63 - 110 235/35R18 K1a K1b K2b K3c K6j K8g 0A1 A01 A02
5F 63 - 110 245/35R18 K1c K2b K3c K5d K5i K6g K6j K8k A04 A05 A07
e9*2007/46*0094*.. A08 A09 A12
A16 A21 A58
Car F23 Flh
V18 S02
Seat Leon Cupra 195,206 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A01 A02
5F 195,206 245/35R18 K1c K2b K5d K5i K6g K6j K8k A04 A05 A07
e9*2007/46*0094*.. A08 A09 A12
A16 A21 A58
F24 Flh V18
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

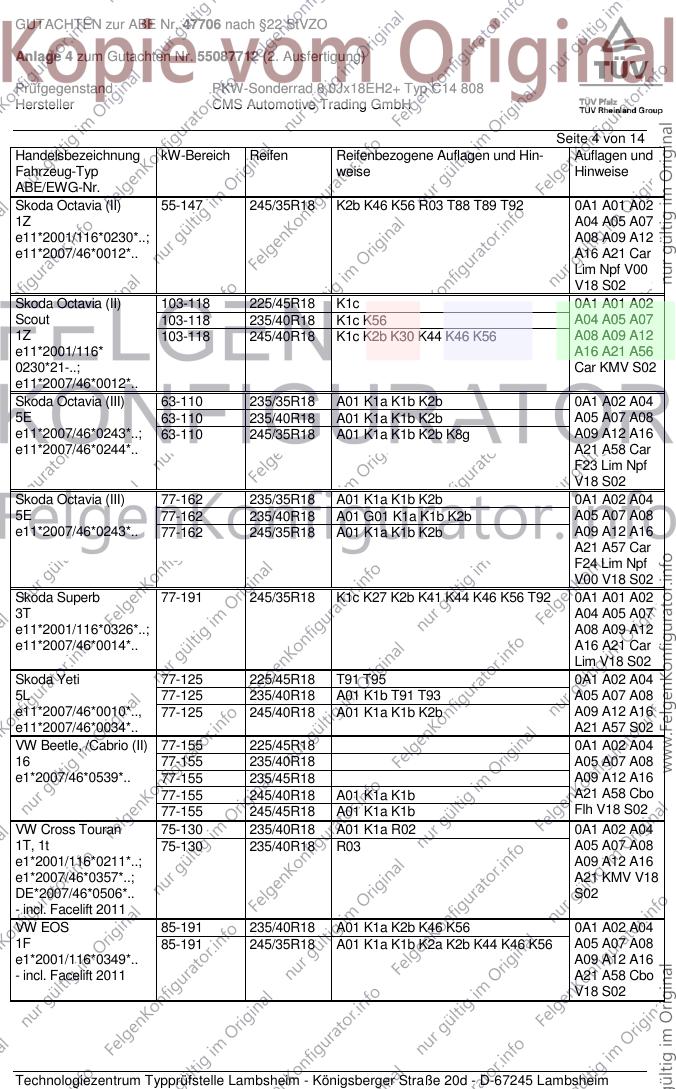

Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 0A1 A01 A02
1Z A04 A05 A07
e11*2001/116*0230*..; A08 A09 A12
e11*2007/46*0012*.. A16 A21 Car
Lim Npf V00
V18 S02
Skoda Octavia (II) 103-118 225/45R18 K1c 0A1 A01 A02
Scout 103-118 235/40R18 K1c K56 A04 A05 A07
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A08 A09 A12
e11*2001/116* A16 A21 A56
0230*21-..; Car KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 235/35R18 A01 K1a K1b K2b 0A1 A02 A04
5E 63-110 235/40R18 A01 K1a K1b K2b A05 A07 A08
e11*2007/46*0243*..; 63-110 245/35R18 A01 K1a K1b K2b K8g A09 A12 A16
e11*2007/46*0244*.. A21 A58 Car
F23 Lim Npf
V18 S02
Skoda Octavia (III) 77-162 235/35R18 A01 K1a K1b K2b 0A1 A02 A04
5E 77-162 235/40R18 A01 G01 K1a K1b K2b A05 A07 A08
e11*2007/46*0243*.. 77-162 245/35R18 A01 K1a K1b K2b A09 A12 A16
A21 A57 Car
F24 Lim Npf
V00 V18 S02
Skoda Superb 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 0A1 A01 A02
3T A04 A05 A07
e11*2001/116*0326*..; A08 A09 A12
e11*2007/46*0014*.. A16 A21 Car
Lim V18 S02
Skoda Yeti 77-125 225/45R18 T91 T95 0A1 A02 A04
5L 77-125 235/40R18 A01 K1b T91 T93 A05 A07 A08
e11*2007/46*0010*.., 77-125 245/40R18 A01 K1a K1b K2b A09 A12 A16
e11*2007/46*0034*.. A21 A57 S02
VW Beetle, /Cabrio (II) 77-155 225/45R18 0A1 A02 A04
16 77-155 235/40R18 A05 A07 A08
e1*2007/46*0539*.. 77-155 235/45R18 A09 A12 A16
77-155 245/40R18 A01 K1a K1b A21 A58 Cbo
77-155 245/45R18 A01 K1a K1b Flh V18 S02
VW Cross Touran 75-130 235/40R18 A01 K1a R02 0A1 A02 A04
1T, 1t 75-130 235/40R18 R03 A05 A07 A08
e1*2001/116*0211*..; A09 A12 A16
e1*2007/46*0357*..; A21 KMV V18
DE*2007/46*0506*.. S02
- incl. Facelift 2011
VW EOS 85-191 235/40R18 A01 K1a K2b K46 K56 0A1 A02 A04
1F 85-191 245/35R18 A01 K1a K1b K2a K2b K44 K46 K56 A05 A07 A08
e1*2001/116*0349*.. A09 A12 A16
- incl. Facelift 2011 A21 A58 Cbo
V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 0A1 A01 A02
1K 59-173 235/40R18 K1c K2c K3a K6h K8i A04 A05 A07
e1*2001/116 59-173 245/35R18 K1c K2c K3a K6h K8r A08 A09 A12
*0242*25-..; A16 A21 Cbo
e1*2007/46*0490*.. Flh V18 S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90 0A1 A01 A02
1KM 59-118 235/40R18 K1c K2b K3a K6h K8i A04 A05 A07
e1*2001/116*0328*..; 59-118 245/35R18 K1c K2c K3a K6h K8r A08 A09 A12
e1*2007/46*0492*.. A16 A21 Car
V18 S02
VW Golf (VII) /-Variant 63 - 169 235/35R18 K1c K2b K3c K5a K6g T86 T90 0A1 A01 A02
AU, AUV 63 - 169 245/35R18 K1c K2b K3c K5d K6g K6i K8a A04 A05 A07
e1*2007/46*0623*.., A08 A09 A12
e1*2007/46*0627*.. A16 A21 A57
Car F24 Flh
V00 V18 S02
VW Golf (VII) /-Variant 63 - 90 235/35R18 K1c K2b K3c K5a K8g 0A1 A01 A02
AU, AUV 63 - 90 245/35R18 K1c K2b K3c K5d K8k A04 A05 A07
e1*2007/46*0623*.., A08 A09 A12
e1*2007/46*0627*.. A16 A21 A58
Car F23 Flh
V18 S02
VW Golf R (VI) 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 0A1 A01 A02
1K 188, 199 235/40R18 K1c K2c K3a K6h K8i A04 A05 A07
e1*2001/116 188, 199 245/35R18 K1c K2c K3a K6h K8r A08 A09 A12
*0242*33-.. A16 A21 Flh
V18 S02
VW Golf R (VII) 206, 221 235/35R18 K1c K2b K3c K5a K6g T86 T90 0A1 A01 A02
AU 206, 221 245/35R18 K1c K2b K3c K5d K6g K6i K8a A04 A05 A07
e1*2007/46*0623*.. A08 A09 A12
A16 A21 A56
F24 Flh S02
VW Jetta 77 - 155 235/35R18 K1c K2b K3a K6h K6i K8m T86 0A1 A01 A02
16, 16H 77 - 155 235/40R18 K1c K2b K3a K6h K6i K8m A04 A05 A07
e1*2007/46*0539*..; 77 - 155 245/35R18 K2c K6h K6i K8s R03 A08 A09 A12
e1*2007/46*0584*.. A16 A21 A58
Sth V18 S02
VW Passat 75-147 235/40R18 K1c K2b K46 K56 0A1 A01 A02
3C 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A04 A05 A07
e1*2001/116* A08 A09 A12
0307*00-23 A16 A21 Lim
V18 S02
VW Passat 184 235/40R18 K1c K2b K46 K56 0A1 A01 A02
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A04 A05 A07
e1*2001/116* A08 A09 A12
0307*00-23 A16 A21 Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 235/40R18 A01 K1a K2b K4i K6g 0A1 A02 A04
3C, 3c 77-155 245/35R18 A01 K1c K2b K4i K6g K6i K8e T88 A05 A07 A08
e1*2001/116* T92 A09 A12 A16
0307*24-.., A21 Car Lim
e1*2007/46*0502*.., V18 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 235/40R18 A01 K4i K6g 0A1 A02 A04
3C, 3c 77-155 245/35R18 A01 K1c K4i K6g K6i K8e T88 T92 A05 A07 A08
e1*2001/116* A09 A12 A16
0307*24-.., A21 Car KMV
e1*2007/46*0502*.., Lim V18 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/45R18 0A1 A02 A04
3C, 3c 103-155 235/40R18 A01 K6g T91 T95 A05 A07 A08
e1*2001/116*0307*..; 103-155 245/40R18 A01 K6h K6w K8h A09 A12 A16
e1*2007/46*0502*..; A21 A56 Car
e1*2007/46*0547*.. KMV S02
- mit Radhaus- Ver-
breiterungen
VW Passat CC / CC 100-220 235/40R18 0A1 A02 A04
3CC A05 A07 A08
e1*2001/116*0468*.. A09 A12 A16
- incl. Modell 2012 A21 S02
VW Passat Variant 75-147 235/40R18 A01 K1c K2b K46 K56 130 0A1 A02 A04
3C 75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88 T89 A05 A07 A08
e1*2001/116* T92 130 A09 A12 A16
0307*00-23 A21 Car V18
S02
VW Passat Variant 184 235/40R18 A01 K1c K2b K46 K56 0A1 A02 A04
3C A05 A07 A08
e1*2001/116* A09 A12 A16
0307*00-23 A21 Car S02
VW Scirocco 90-155 235/40R18 0A1 A02 A04
13 90-155 245/35R18 A05 A07 A08
e1*2001/116*0471*.. 90-155 245/40R18 A09 A12 A16
A21 A58 Cpe
V18 S02
VW Scirocco R 188, 195 235/40R18 0A1 A02 A04
13 188, 195 245/35R18 A05 A07 A08
e1*2001/116*0471*.. 188, 195 245/40R18 A09 A12 A16
A21 A58 Cpe
V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 0A1 A02 A04
5N 81-155 235/50R18 A05 A07 A08
e1*2001/116*0450*.., 81-155 245/45R18 A09 A12 A16
e1*2007/46*0487*.. 81-155 255/45R18 A21 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 0A1 A02 A04
5N 81-155 235/50R18 A01 K1a K1b K2b A05 A07 A08
e1*2001/116* 81-155 245/45R18 A09 A12 A16
0450*11-..; 81-155 255/45R18 A01 K1a K1b K2b A21 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/50R18 K2b 0A1 A01 A02
5N 81-155 235/50R18 K1a K1b K2b A04 A05 A07
e1*2001/116* 81-155 245/45R18 K2b A08 A09 A12
0450*00-10; 81-155 255/45R18 K1a K1b K2b A16 A21 S03
e1*2007/46*
0487*00-01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 8 von 14
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 9 von 14
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 10 von 14
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

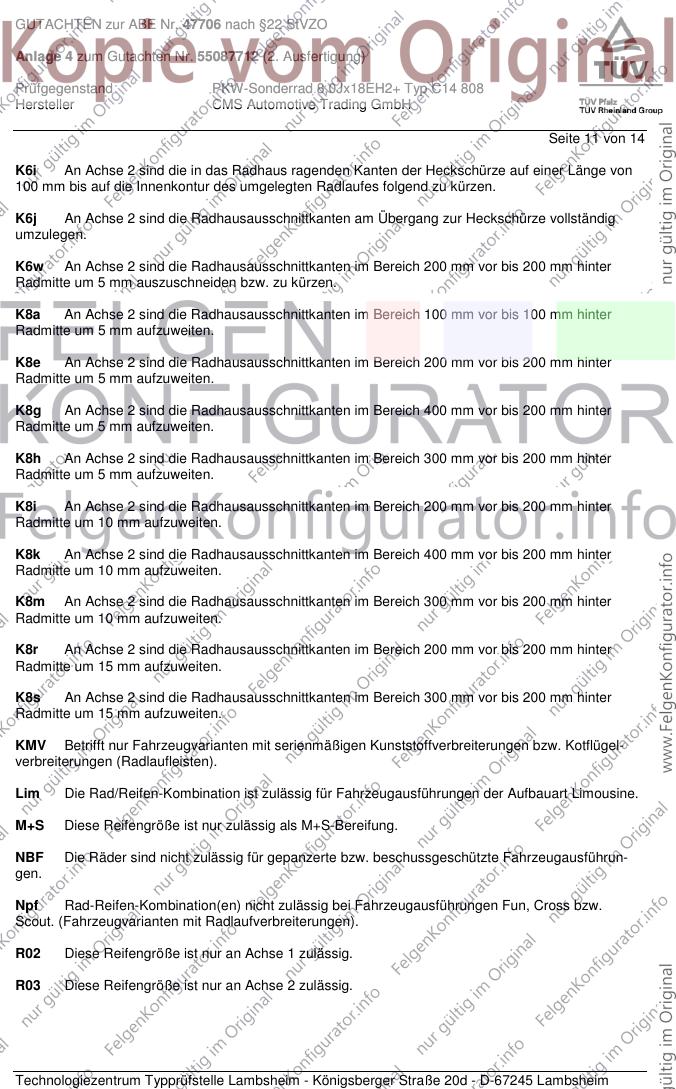

Seite 11 von 14
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

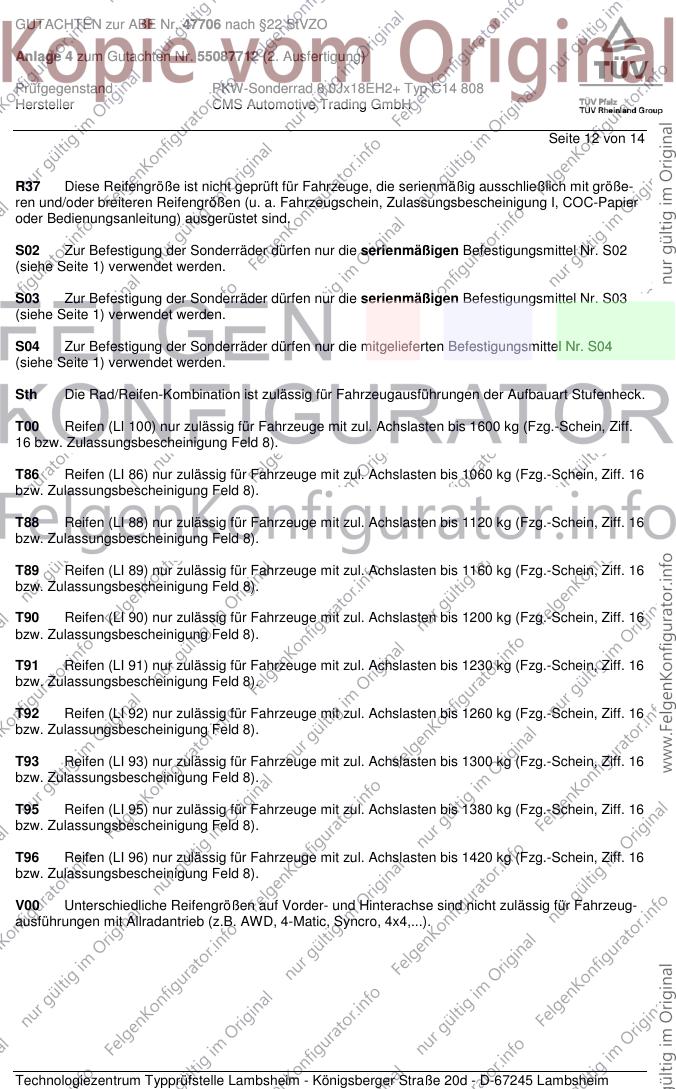

Seite 12 von 14
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

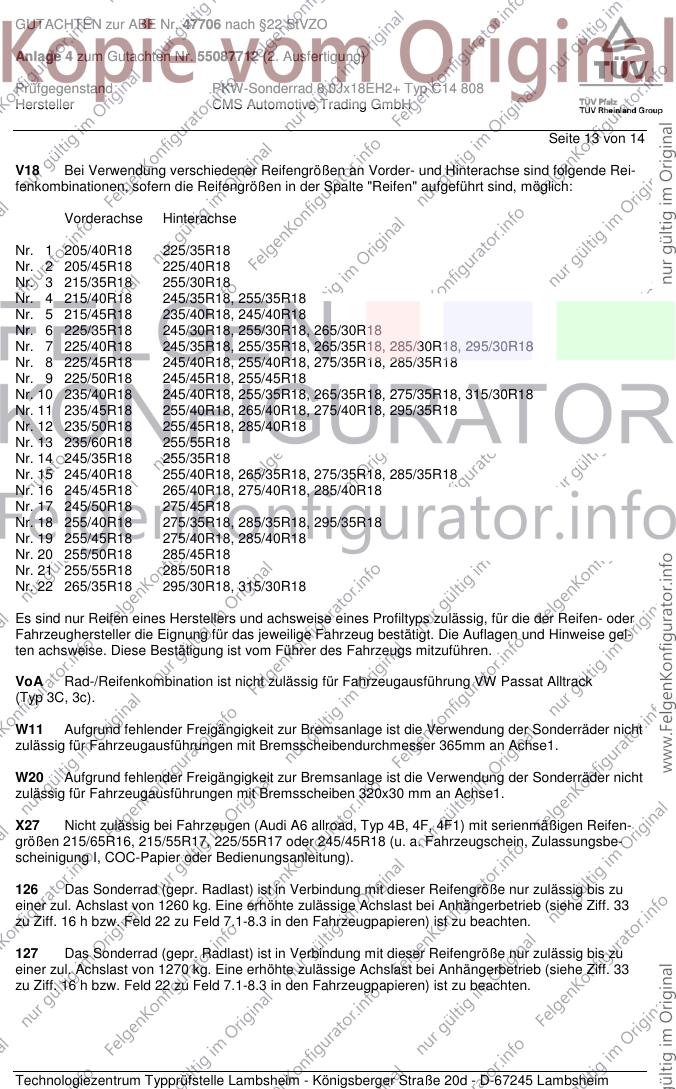

Seite 13 von 14
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55087712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 14 von 14
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. April 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. April 2014
Bohlander 00209700.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
