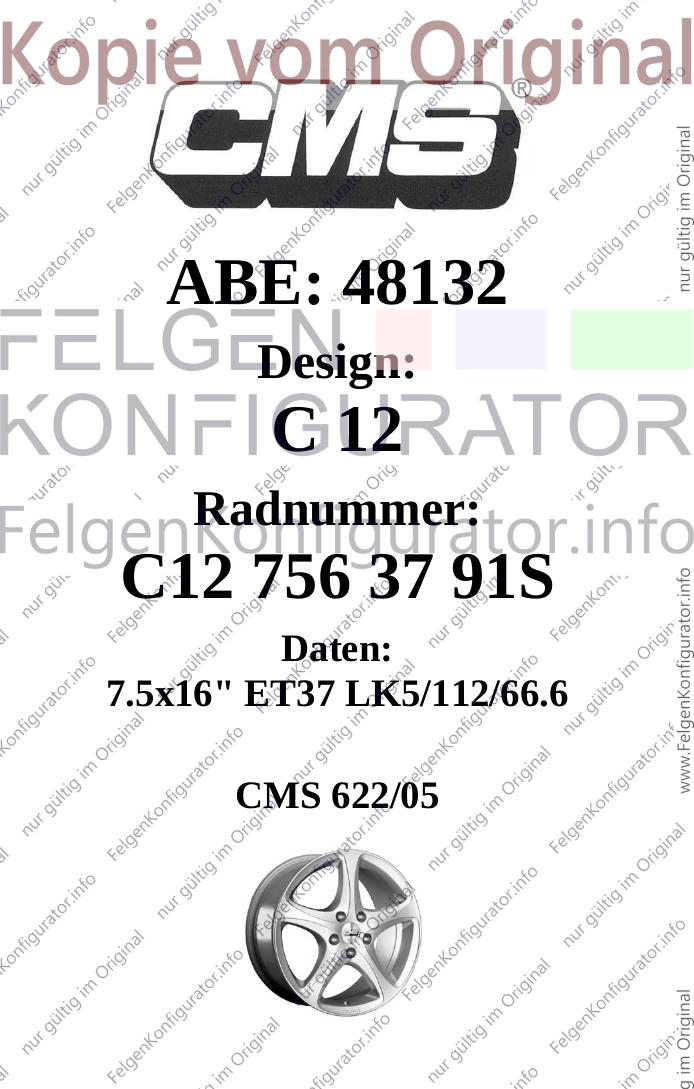

ABE: 48132
Design:
C 12
Radnummer:
C12 756 37 91S
Daten:
7.5x16" ET37 LK5/112/66.6
CMS 622/05

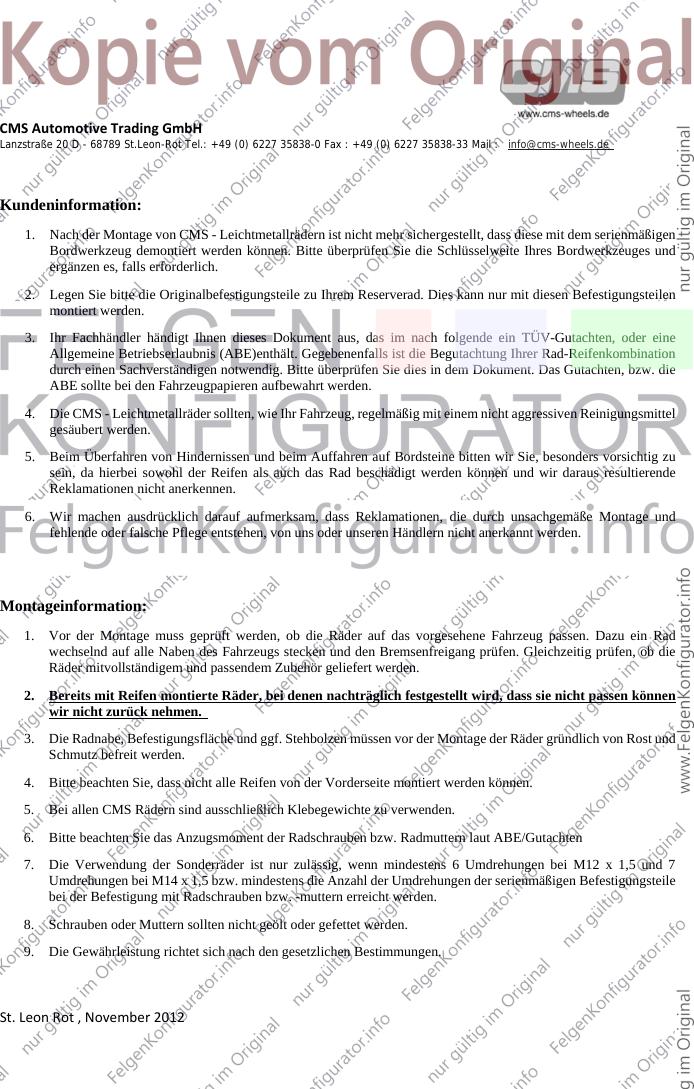

CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48132*02
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 16 H2
Typ: C12 756
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

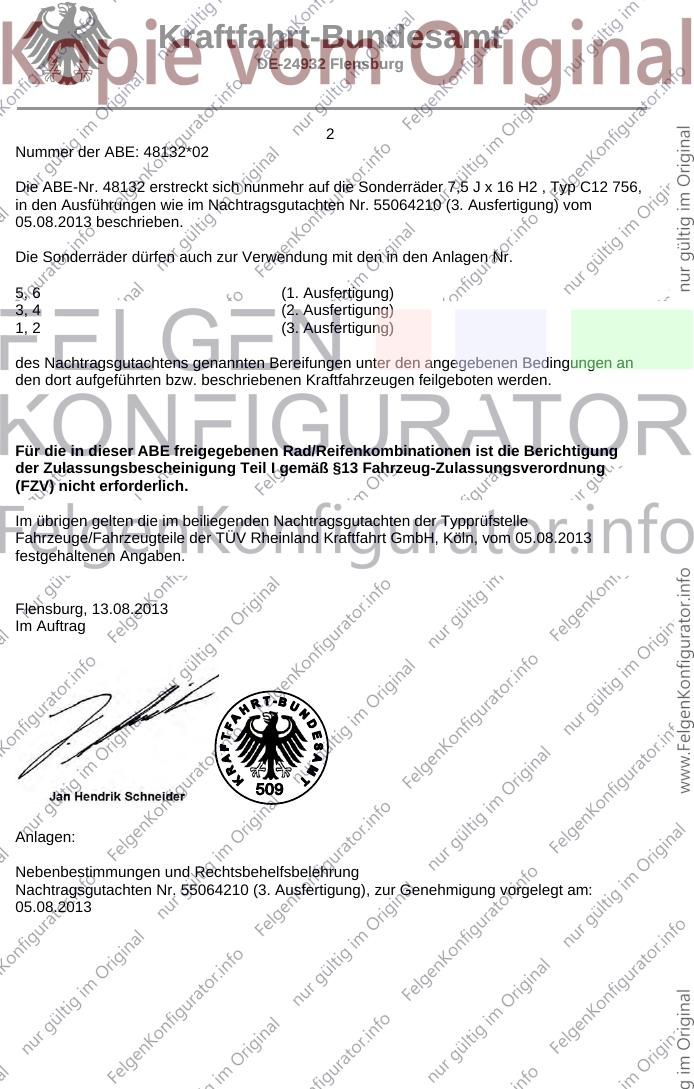

2
Nummer der ABE: 48132*02
Die ABE-Nr. 48132 erstreckt sich nunmehr auf die Sonderräder 7,5 J x 16 H2 , Typ C12 756,
in den Ausführungen wie im Nachtragsgutachten Nr. 55064210 (3. Ausfertigung) vom
05.08.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
5, 6 (1. Ausfertigung)
3, 4 (2. Ausfertigung)
1, 2 (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 05.08.2013
festgehaltenen Angaben.
Flensburg, 13.08.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55064210 (3. Ausfertigung), zur Genehmigung vorgelegt am:
05.08.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48132*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

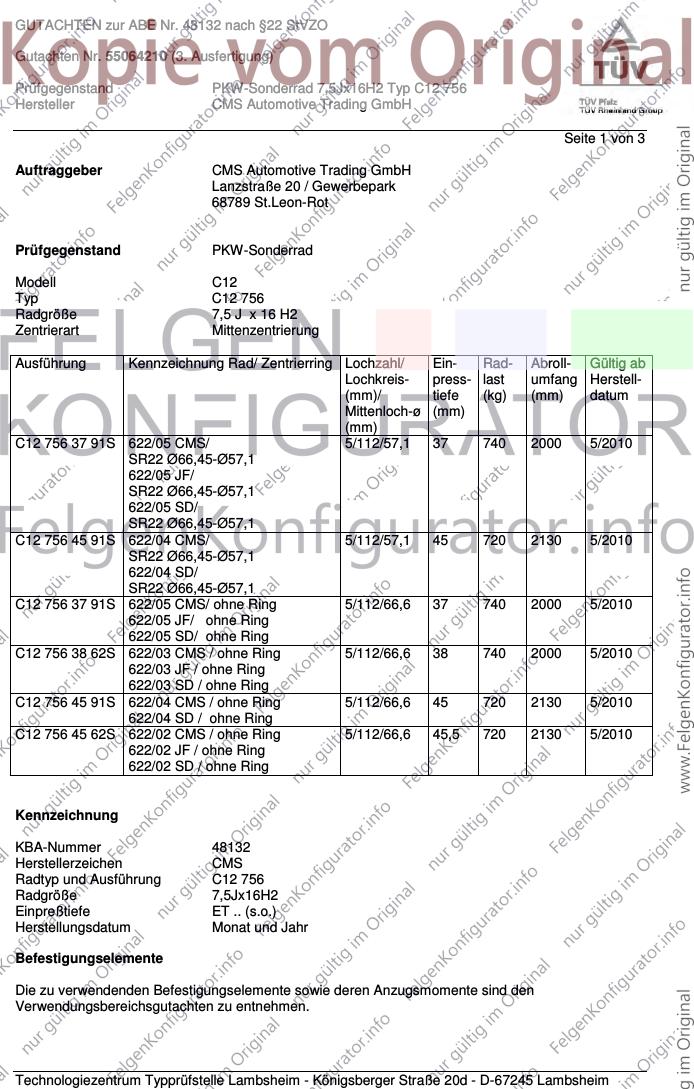

GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 756
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C12 756 37 91S 622/05 CMS/ 5/112/57,1 37 740 2000 5/2010
SR22 Ø66,45-Ø57,1
622/05 JF/
SR22 Ø66,45-Ø57,1
622/05 SD/
SR22 Ø66,45-Ø57,1
C12 756 45 91S 622/04 CMS/ 5/112/57,1 45 720 2130 5/2010
SR22 Ø66,45-Ø57,1
622/04 SD/
SR22 Ø66,45-Ø57,1
C12 756 37 91S 622/05 CMS/ ohne Ring 5/112/66,6 37 740 2000 5/2010
622/05 JF/ ohne Ring
622/05 SD/ ohne Ring
C12 756 38 62S 622/03 CMS / ohne Ring 5/112/66,6 38 740 2000 5/2010
622/03 JF / ohne Ring
622/03 SD / ohne Ring
C12 756 45 91S 622/04 CMS / ohne Ring 5/112/66,6 45 720 2130 5/2010
622/04 SD / ohne Ring
C12 756 45 62S 622/02 CMS / ohne Ring 5/112/66,6 45,5 720 2130 5/2010
622/02 JF / ohne Ring
622/02 SD / ohne Ring
Kennzeichnung
KBA-Nummer 48132
Herstellerzeichen CMS
Radtyp und Ausführung C12 756
Radgröße 7,5Jx16H2
Einpreßtiefe ET .. (s.o.)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 38 740 2000
5/112 45 720 2130
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 195/40R16 49 740
5/112/66,6 195/40R16 45 740
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 265/75R16 45 740
5/112/66,6 275/70R16 45 740
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,665 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Juni 2010 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (CMS) - 05.05.2010
Radzeichnung (CMS) J 622 000_B 18.02.2010
mit Änderung vom 18.04.2011
Radzeichnung (CMS) J 622 001 16.02.2010
Radzeichnung (CMS) J 622 002_A 16.02.2010
mit Änderung vom 27.05.2010
Radzeichnung (CMS) J 622 003_A 16.02.2010
mit Änderung vom 27.05.2010
Radzeichnung (CMS) J 622 004_A 16.02.2010
mit Änderung vom 27.05.2010
Befestigungsmittelzeichnung RAD S.14.14. 22.11.1992
Radzeichnung (CMS) J 622 005 14.04.2011
Zentrierringzeichnung Zentrierring 66,45mm 04.03.2009
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Beschreibung (CMS) 06.09.2010
Beschreibung (JF) - 26.03.2012
Anlage zur Radbeschreibung - 31.01.2013
C12 756
Radzeichnung (JF) 54711675-A1 07.09.2012
Radzeichnung (JF) 54711675-A2 07.09.2012
Beschreibung (SD) - 28.01.2013
Radzeichnung (SD) Blatt 1/2 306-3101013 10.02.2012
mit Änderung vom 25.06.2013
Radzeichnung (SD) Blatt 2/2 306-3101013 10.02.2012
Befestigungsmittelzeichnung Übersicht Befestigungsmittel 09.02.2010
mit Zeichnungen
Stand 02.08.2012
Verwendungsbereich Anlagen 1 - 6
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. August 2013
Bohlander 00198414.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

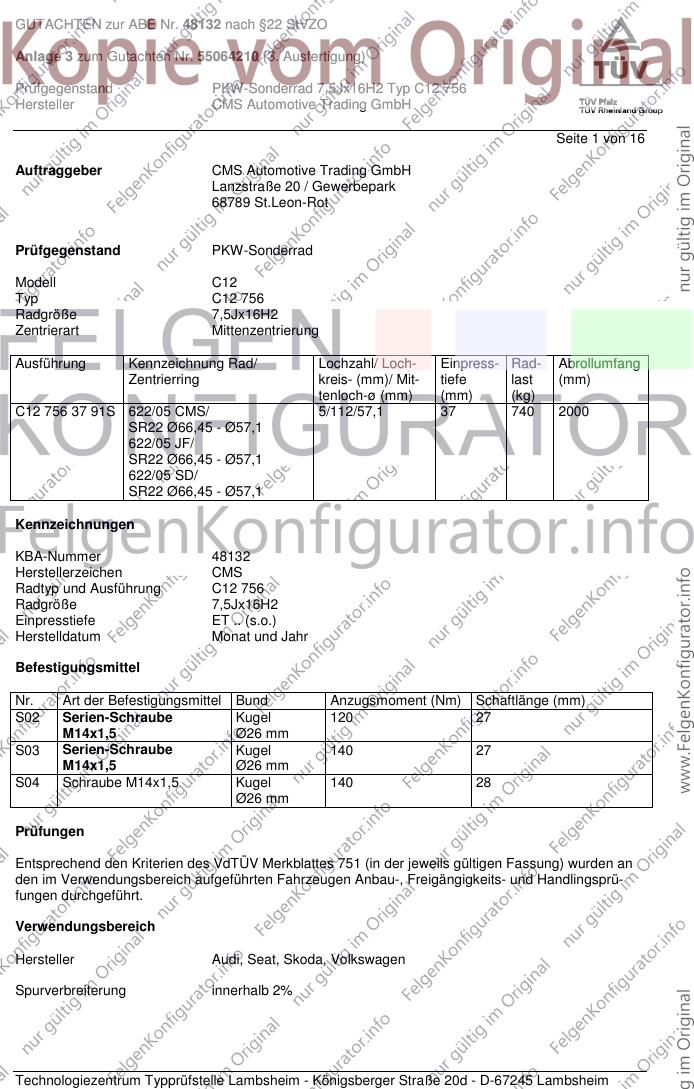

GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C12 756 37 91S 622/05 CMS/ 5/112/57,1 37 740 2000
SR22 Ø66,45 - Ø57,1
622/05 JF/
SR22 Ø66,45 - Ø57,1
622/05 SD/
SR22 Ø66,45 - Ø57,1
Kennzeichnungen
KBA-Nummer 48132
Herstellerzeichen CMS
Radtyp und Ausführung C12 756
Radgröße 7,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
S03 Serien-Schraube Kugel 140 27
M14x1,5 Ø26 mm
S04 Schraube M14x1,5 Kugel 140 28
Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

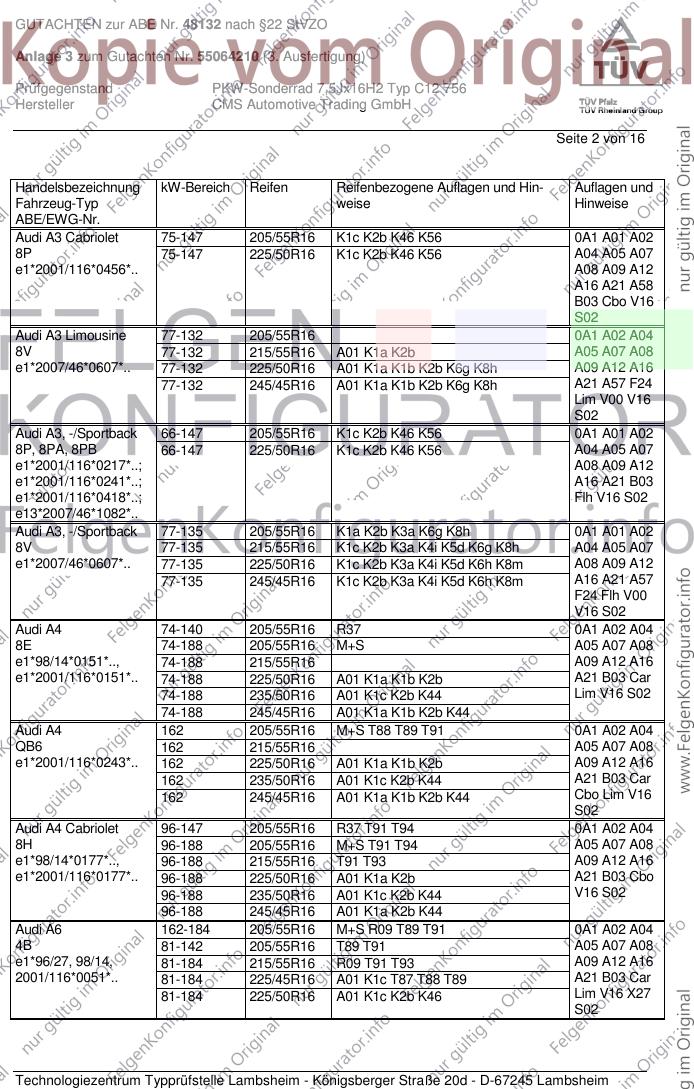

Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 K1c K2b K46 K56 0A1 A01 A02
8P 75-147 225/50R16 K1c K2b K46 K56 A04 A05 A07
e1*2001/116*0456*.. A08 A09 A12
A16 A21 A58
B03 Cbo V16
S02
Audi A3 Limousine 77-132 205/55R16 0A1 A02 A04
8V 77-132 215/55R16 A01 K1a K2b A05 A07 A08
e1*2007/46*0607*.. 77-132 225/50R16 A01 K1a K1b K2b K6g K8h A09 A12 A16
77-132 245/45R16 A01 K1a K1b K2b K6g K8h A21 A57 F24
Lim V00 V16
S02
Audi A3, -/Sportback 66-147 205/55R16 K1c K2b K46 K56 0A1 A01 A02
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A04 A05 A07
e1*2001/116*0217*..; A08 A09 A12
e1*2001/116*0241*..; A16 A21 B03
e1*2001/116*0418*..; Flh V16 S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 K1a K2b K3a K6g K8h 0A1 A01 A02
8V 77-135 215/55R16 K1c K2b K3a K4i K5d K6g K8h A04 A05 A07
e1*2007/46*0607*.. 77-135 225/50R16 K1c K2b K3a K4i K5d K6h K8m A08 A09 A12
77-135 245/45R16 K1c K2b K3a K4i K5d K6h K8m A16 A21 A57
F24 Flh V00
V16 S02
Audi A4 74-140 205/55R16 R37 0A1 A02 A04
8E 74-188 205/55R16 M+S A05 A07 A08
e1*98/14*0151*.., 74-188 215/55R16 A09 A12 A16
e1*2001/116*0151*.. 74-188 225/50R16 A01 K1a K1b K2b A21 B03 Car
74-188 235/50R16 A01 K1c K2b K44 Lim V16 S02
74-188 245/45R16 A01 K1a K1b K2b K44
Audi A4 162 205/55R16 M+S T88 T89 T91 0A1 A02 A04
QB6 162 215/55R16 A05 A07 A08
e1*2001/116*0243*.. 162 225/50R16 A01 K1a K1b K2b A09 A12 A16
162 235/50R16 A01 K1c K2b K44 A21 B03 Car
162 245/45R16 A01 K1a K1b K2b K44 Cbo Lim V16
S02
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 0A1 A02 A04
8H 96-188 205/55R16 M+S T91 T94 A05 A07 A08
e1*98/14*0177*.., 96-188 215/55R16 T91 T93 A09 A12 A16
e1*2001/116*0177*.. 96-188 225/50R16 A01 K1a K2b A21 B03 Cbo
96-188 235/50R16 A01 K1c K2b K44 V16 S02
96-188 245/45R16 A01 K1a K2b K44
Audi A6 162-184 205/55R16 M+S R09 T89 T91 0A1 A02 A04
4B 81-142 205/55R16 T89 T91 A05 A07 A08
e1*96/27, 98/14, 81-184 215/55R16 R09 T91 T93 A09 A12 A16
2001/116*0051*.. 81-184 225/45R16 A01 K1c T87 T88 T89 A21 B03 Car
81-184 225/50R16 A01 K1c K2b K46 Lim V16 X27
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

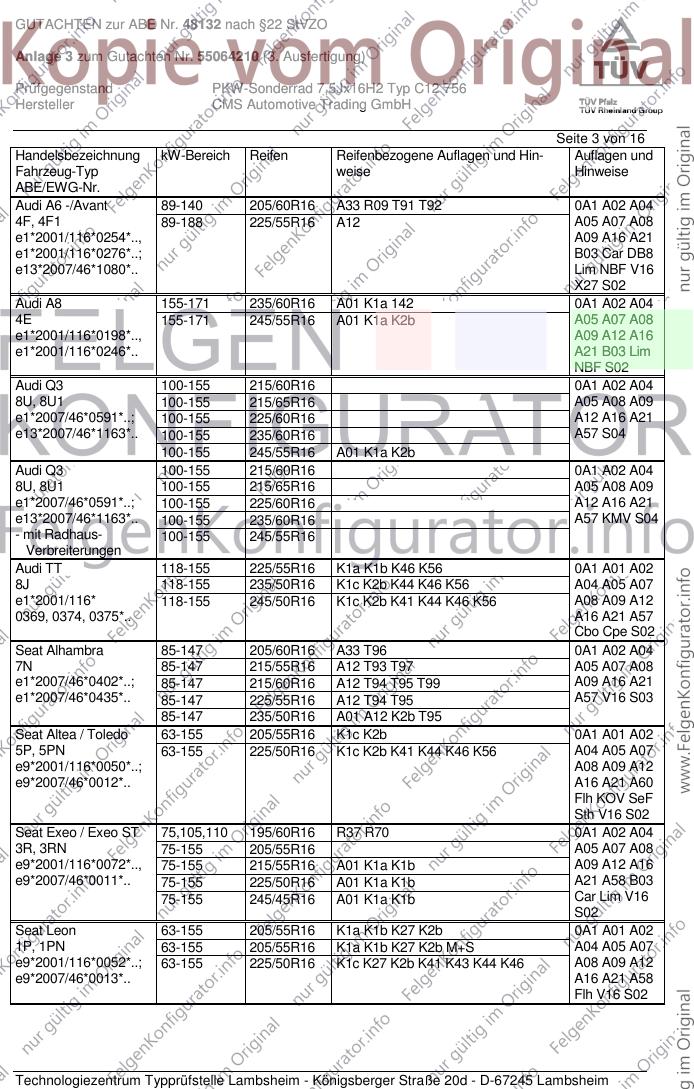

Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 A33 R09 T91 T92 0A1 A02 A04
4F, 4F1 89-188 225/55R16 A12 A05 A07 A08
e1*2001/116*0254*.., A09 A16 A21
e1*2001/116*0276*..; B03 Car DB8
e13*2007/46*1080*.. Lim NBF V16
X27 S02
Audi A8 155-171 235/60R16 A01 K1a 142 0A1 A02 A04
4E 155-171 245/55R16 A01 K1a K2b A05 A07 A08
e1*2001/116*0198*.., A09 A12 A16
e1*2001/116*0246*.. A21 B03 Lim
NBF S02
Audi Q3 100-155 215/60R16 0A1 A02 A04
8U, 8U1 100-155 215/65R16 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/60R16 A12 A16 A21
e13*2007/46*1163*.. 100-155 235/60R16 A57 S04
100-155 245/55R16 A01 K1a K2b
Audi Q3 100-155 215/60R16 0A1 A02 A04
8U, 8U1 100-155 215/65R16 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/60R16 A12 A16 A21
e13*2007/46*1163*.. 100-155 235/60R16 A57 KMV S04
- mit Radhaus- 100-155 245/55R16
Verbreiterungen
Audi TT 118-155 225/55R16 K1a K1b K46 K56 0A1 A01 A02
8J 118-155 235/50R16 K1c K2b K44 K46 K56 A04 A05 A07
e1*2001/116* 118-155 245/50R16 K1c K2b K41 K44 K46 K56 A08 A09 A12
0369, 0374, 0375*.. A16 A21 A57
Cbo Cpe S02
Seat Alhambra 85-147 205/60R16 A33 T96 0A1 A02 A04
7N 85-147 215/55R16 A12 T93 T97 A05 A07 A08
e1*2007/46*0402*..; 85-147 215/60R16 A12 T94 T95 T99 A09 A16 A21
e1*2007/46*0435*.. 85-147 225/55R16 A12 T94 T95 A57 V16 S03
85-147 235/50R16 A01 A12 K2b T95
Seat Altea / Toledo 63-155 205/55R16 K1c K2b 0A1 A01 A02
5P, 5PN 63-155 225/50R16 K1c K2b K41 K44 K46 K56 A04 A05 A07
e9*2001/116*0050*..; A08 A09 A12
e9*2007/46*0012*.. A16 A21 A60
Flh KOV SeF
Sth V16 S02
Seat Exeo / Exeo ST 75,105,110 195/60R16 R37 R70 0A1 A02 A04
3R, 3RN 75-155 205/55R16 A05 A07 A08
e9*2001/116*0072*.., 75-155 215/55R16 A01 K1a K1b A09 A12 A16
e9*2007/46*0011*.. 75-155 225/50R16 A01 K1a K1b A21 A58 B03
75-155 245/45R16 A01 K1a K1b Car Lim V16
S02
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b 0A1 A01 A02
1P, 1PN 63-155 205/55R16 K1a K1b K27 K2b M+S A04 A05 A07
e9*2001/116*0052*..; 63-155 225/50R16 K1c K27 K2b K41 K43 K44 K46 A08 A09 A12
e9*2007/46*0013*.. A16 A21 A58
Flh V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

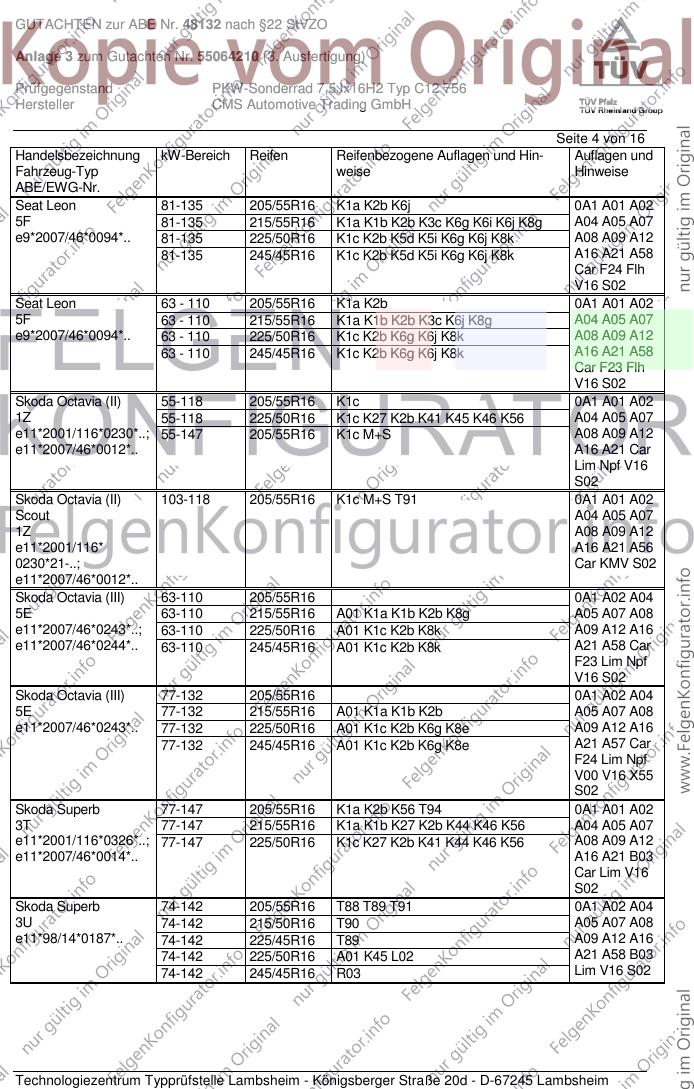

Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 205/55R16 K1a K2b K6j 0A1 A01 A02
5F 81-135 215/55R16 K1a K1b K2b K3c K6g K6i K6j K8g A04 A05 A07
e9*2007/46*0094*.. 81-135 225/50R16 K1c K2b K5d K5i K6g K6j K8k A08 A09 A12
81-135 245/45R16 K1c K2b K5d K5i K6g K6j K8k A16 A21 A58
Car F24 Flh
V16 S02
Seat Leon 63 - 110 205/55R16 K1a K2b 0A1 A01 A02
5F 63 - 110 215/55R16 K1a K1b K2b K3c K6j K8g A04 A05 A07
e9*2007/46*0094*.. 63 - 110 225/50R16 K1c K2b K6g K6j K8k A08 A09 A12
63 - 110 245/45R16 K1c K2b K6g K6j K8k A16 A21 A58
Car F23 Flh
V16 S02
Skoda Octavia (II) 55-118 205/55R16 K1c 0A1 A01 A02
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A04 A05 A07
e11*2001/116*0230*..; 55-147 205/55R16 K1c M+S A08 A09 A12
e11*2007/46*0012*.. A16 A21 Car
Lim Npf V16
S02
Skoda Octavia (II) 103-118 205/55R16 K1c M+S T91 0A1 A01 A02
Scout A04 A05 A07
1Z A08 A09 A12
e11*2001/116* A16 A21 A56
0230*21-..; Car KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 0A1 A02 A04
5E 63-110 215/55R16 A01 K1a K1b K2b K8g A05 A07 A08
e11*2007/46*0243*..; 63-110 225/50R16 A01 K1c K2b K8k A09 A12 A16
e11*2007/46*0244*.. 63-110 245/45R16 A01 K1c K2b K8k A21 A58 Car
F23 Lim Npf
V16 S02
Skoda Octavia (III) 77-132 205/55R16 0A1 A02 A04
5E 77-132 215/55R16 A01 K1a K1b K2b A05 A07 A08
e11*2007/46*0243*.. 77-132 225/50R16 A01 K1c K2b K6g K8e A09 A12 A16
77-132 245/45R16 A01 K1c K2b K6g K8e A21 A57 Car
F24 Lim Npf
V00 V16 X55
S02
Skoda Superb 77-147 205/55R16 K1a K2b K56 T94 0A1 A01 A02
3T 77-147 215/55R16 K1a K1b K27 K2b K44 K46 K56 A04 A05 A07
e11*2001/116*0326*..; 77-147 225/50R16 K1c K27 K2b K41 K44 K46 K56 A08 A09 A12
e11*2007/46*0014*.. A16 A21 B03
Car Lim V16
S02
Skoda Superb 74-142 205/55R16 T88 T89 T91 0A1 A02 A04
3U 74-142 215/50R16 T90 A05 A07 A08
e11*98/14*0187*.. 74-142 225/45R16 T89 A09 A12 A16
74-142 225/50R16 A01 K45 L02 A21 A58 B03
74-142 245/45R16 R03 Lim V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77 205/55R16 A33 T91 T94 0A1 A02 A04
5L 77-125 205/55R16 A33 M+S T91 T94 A05 A07 A08
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92 A09 A16 A21
e11*2007/46*0034*.. 77-125 215/55R16 A01 A12 K1a K1b K2b A57 S02
77-125 215/60R16 A01 A12 K1a K1b K2b
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
77-125 235/50R16 A01 A12 K1c K2a K2b
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 0A1 A02 A04
16 77-155 215/60R16 A01 K1a K1b A05 A07 A08
e1*2007/46*0539*.. 77-155 225/55R16 A01 K1c K2b K3a K3c A09 A12 A16
77-155 225/60R16 A01 K1c K2b K3a K3c A21 A58 Cbo
77-155 245/50R16 A01 K1c K2c K3a K3c K4v K5c K6d Flh V16 S02
77-155 245/55R16 A01 K1c K2c K3a K3c K4v K5c K6d
VW Caddy 51-125 205/55R16 K1c K2b T91 T94 0A1 A01 A02
2K, 2KN 51-125 215/55R16 K1c K2c A04 A05 A07
e1*2001/116*0252*..; A08 A09 A12
e1*2007/46*0217*..; A16 A21 A57
L320 A59 S02
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1c K2a K2b T91 T94 0A1 A01 A02
2K, 2KN 62-125 215/55R16 K1c K2c T93 T97 A04 A05 A07
e1*2001/116*0252*..; A08 A09 A12
e1*2007/46*0217*..; A16 A21 A57
L320 A67 S02
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 K1a M+S 0A1 A01 A02
1T, 1t 75-130 205/60R16 K1a M+S A04 A05 A07
e1*2001/116*0211*..; 75-130 215/55R16 K1a M+S A08 A09 A12
e1*2007/46*0357*..; 75-130 225/50R16 K1c M+S A16 A21 KMV
DE*2007/46*0506*.. S02
- incl. Facelift 2011
VW EOS 85-184 205/55R16 K2b K46 K56 R37 0A1 A01 A02
1F 85-184 215/55R16 K1a K2b K46 K56 A04 A05 A07
e1*2001/116*0349*.. 85-184 225/50R16 K1a K2b K46 K56 A08 A09 A12
- incl. Facelift 2011 85-184 245/45R16 K1a K1b K2b K44 K46 K56 A16 A21 A58
B03 Cbo DB8
V16 S02
VW Golf (V) 55-169 205/55R16 K1c K2b 0A1 A01 A02
1K 55-169 225/50R16 K1c K2b K41 K44 K46 K56 A04 A05 A07
e1*2001/116* A08 A09 A12
0242*00-24 A16 A21 B03
Flh V16 S02
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2c K44 K46 K56 0A1 A01 A02
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A04 A05 A07
e1*2001/116* A08 A09 A12
0328*00-14 A16 A21 A58
Car V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

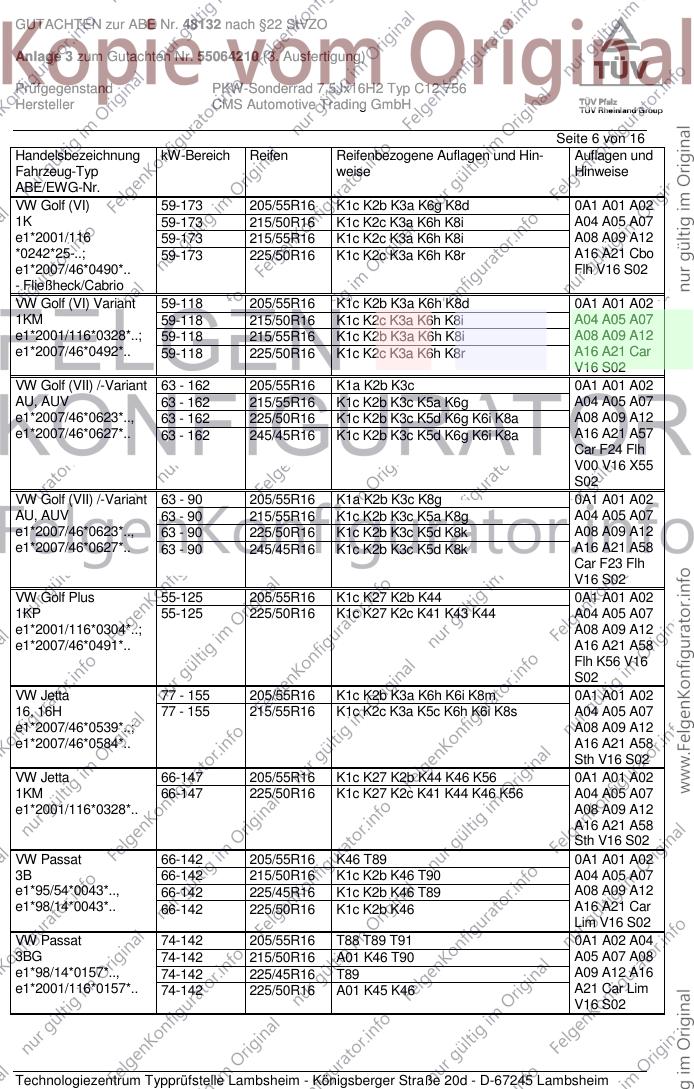

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/55R16 K1c K2b K3a K6g K8d 0A1 A01 A02
1K 59-173 215/50R16 K1c K2c K3a K6h K8i A04 A05 A07
e1*2001/116 59-173 215/55R16 K1c K2c K3a K6h K8i A08 A09 A12
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8r A16 A21 Cbo
e1*2007/46*0490*.. Flh V16 S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d 0A1 A01 A02
1KM 59-118 215/50R16 K1c K2c K3a K6h K8i A04 A05 A07
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8i A08 A09 A12
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2c K3a K6h K8r A16 A21 Car
V16 S02
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c 0A1 A01 A02
AU, AUV 63 - 162 215/55R16 K1c K2b K3c K5a K6g A04 A05 A07
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5d K6g K6i K8a A08 A09 A12
e1*2007/46*0627*.. 63 - 162 245/45R16 K1c K2b K3c K5d K6g K6i K8a A16 A21 A57
Car F24 Flh
V00 V16 X55
S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c K8g 0A1 A01 A02
AU, AUV 63 - 90 215/55R16 K1c K2b K3c K5a K8g A04 A05 A07
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5d K8k A08 A09 A12
e1*2007/46*0627*.. 63 - 90 245/45R16 K1c K2b K3c K5d K8k A16 A21 A58
Car F23 Flh
V16 S02
VW Golf Plus 55-125 205/55R16 K1c K27 K2b K44 0A1 A01 A02
1KP 55-125 225/50R16 K1c K27 K2c K41 K43 K44 A04 A05 A07
e1*2001/116*0304*..; A08 A09 A12
e1*2007/46*0491*.. A16 A21 A58
Flh K56 V16
S02
VW Jetta 77 - 155 205/55R16 K1c K2b K3a K6h K6i K8m 0A1 A01 A02
16, 16H 77 - 155 215/55R16 K1c K2c K3a K5c K6h K6i K8s A04 A05 A07
e1*2007/46*0539*..; A08 A09 A12
e1*2007/46*0584*.. A16 A21 A58
Sth V16 S02
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 0A1 A01 A02
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A04 A05 A07
e1*2001/116*0328*.. A08 A09 A12
A16 A21 A58
Sth V16 S02
VW Passat 66-142 205/55R16 K46 T89 0A1 A01 A02
3B 66-142 215/50R16 K1c K2b K46 T90 A04 A05 A07
e1*95/54*0043*.., 66-142 225/45R16 K1c K2b K46 T89 A08 A09 A12
e1*98/14*0043*.. 66-142 225/50R16 K1c K2b K46 A16 A21 Car
Lim V16 S02
VW Passat 74-142 205/55R16 T88 T89 T91 0A1 A02 A04
3BG 74-142 215/50R16 A01 K46 T90 A05 A07 A08
e1*98/14*0157*.., 74-142 225/45R16 T89 A09 A12 A16
e1*2001/116*0157*.. 74-142 225/50R16 A01 K45 K46 A21 Car Lim
V16 S02

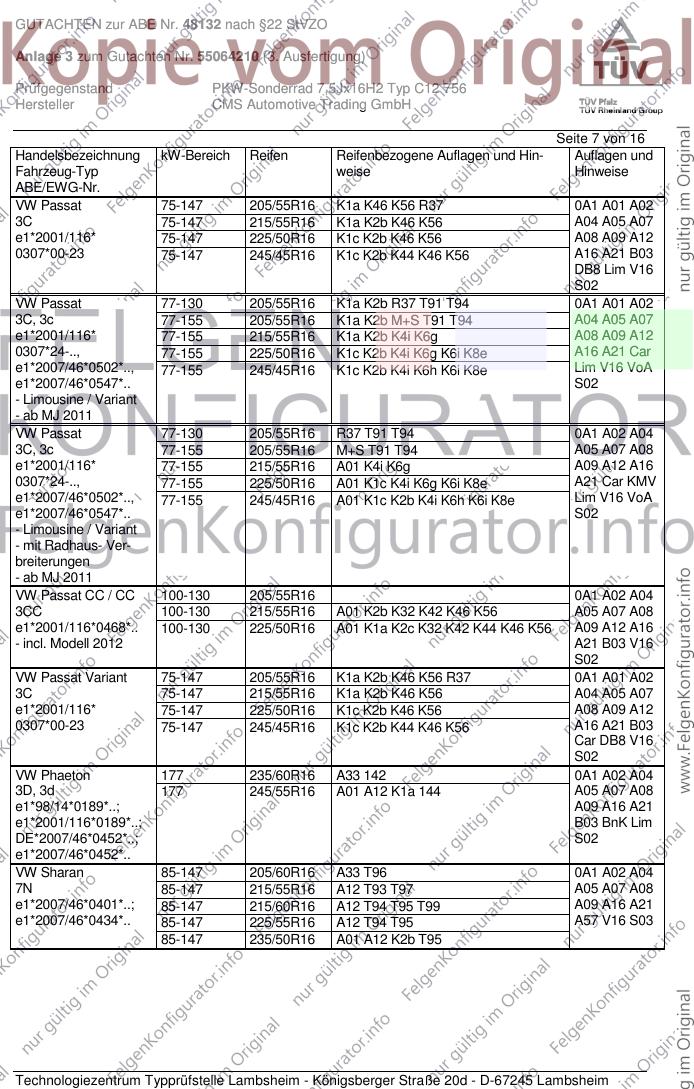

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 205/55R16 K1a K46 K56 R37 0A1 A01 A02
3C 75-147 215/55R16 K1a K2b K46 K56 A04 A05 A07
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 A08 A09 A12
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 A16 A21 B03
DB8 Lim V16
S02
VW Passat 77-130 205/55R16 K1a K2b R37 T91 T94 0A1 A01 A02
3C, 3c 77-155 205/55R16 K1a K2b M+S T91 T94 A04 A05 A07
e1*2001/116* 77-155 215/55R16 K1a K2b K4i K6g A08 A09 A12
0307*24-.., 77-155 225/50R16 K1c K2b K4i K6g K6i K8e A16 A21 Car
e1*2007/46*0502*.., 77-155 245/45R16 K1c K2b K4i K6h K6i K8e Lim V16 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 205/55R16 R37 T91 T94 0A1 A02 A04
3C, 3c 77-155 205/55R16 M+S T91 T94 A05 A07 A08
e1*2001/116* 77-155 215/55R16 A01 K4i K6g A09 A12 A16
0307*24-.., 77-155 225/50R16 A01 K1c K4i K6g K6i K8e A21 Car KMV
e1*2007/46*0502*.., 77-155 245/45R16 A01 K1c K2b K4i K6h K6i K8e Lim V16 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 0A1 A02 A04
3CC 100-130 215/55R16 A01 K2b K32 K42 K46 K56 A05 A07 A08
e1*2001/116*0468*.. 100-130 225/50R16 A01 K1a K2c K32 K42 K44 K46 K56 A09 A12 A16
- incl. Modell 2012 A21 B03 V16
S02
VW Passat Variant 75-147 205/55R16 K1a K2b K46 K56 R37 0A1 A01 A02
3C 75-147 215/55R16 K1a K2b K46 K56 A04 A05 A07
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 A08 A09 A12
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 A16 A21 B03
Car DB8 V16
S02
VW Phaeton 177 235/60R16 A33 142 0A1 A02 A04
3D, 3d 177 245/55R16 A01 A12 K1a 144 A05 A07 A08
e1*98/14*0189*..; A09 A16 A21
e1*2001/116*0189*..; B03 BnK Lim
DE*2007/46*0452*..; S02
e1*2007/46*0452*..
VW Sharan 85-147 205/60R16 A33 T96 0A1 A02 A04
7N 85-147 215/55R16 A12 T93 T97 A05 A07 A08
e1*2007/46*0401*..; 85-147 215/60R16 A12 T94 T95 T99 A09 A16 A21
e1*2007/46*0434*.. 85-147 225/55R16 A12 T94 T95 A57 V16 S03
85-147 235/50R16 A01 A12 K2b T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A12 A05 A07 A08
e1*2001/116*0450*.., 81-155 225/65R16 A12 A09 A16 A21
e1*2007/46*0487*.. 81-155 235/60R16 A12 KMV S03
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A12 A05 A07 A08
e1*2001/116* 81-155 225/65R16 A12 A09 A16 A21
0450*11-..; 81-155 235/60R16 A01 A12 K1a K2b S03
e1*2007/46*0487*02-.. 81-155 245/55R16 A01 A12 K1c K2b
- ab Facelift 2011 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A01 A12 K2b A05 A07 A08
e1*2001/116* 81-155 225/65R16 A01 A12 K2b A09 A16 A21
0450*00-10; 81-155 235/60R16 A01 A12 K1a K2b S03
e1*2007/46* 81-155 245/55R16 A01 A12 K1c K2b
0487*00-01 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran 66-125 205/55R16 K1c K2b 0A1 A01 A02
1T 66-125 225/50R16 K1c K2b A04 A05 A07
e1*2001/116* A08 A09 A12
0211*00-22; A16 A21 A58
e1*2007/46* Npf V16 S02
0357*00-01
VW Touran 66-130 205/55R16 K1c K2b 0A1 A01 A02
1T, 1t 66-130 225/50R16 K1c K2b A04 A05 A07
e1*2001/116* A08 A09 A12
0211*23-..; A16 A21 A58
e1*2007/46* Npf V16 S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

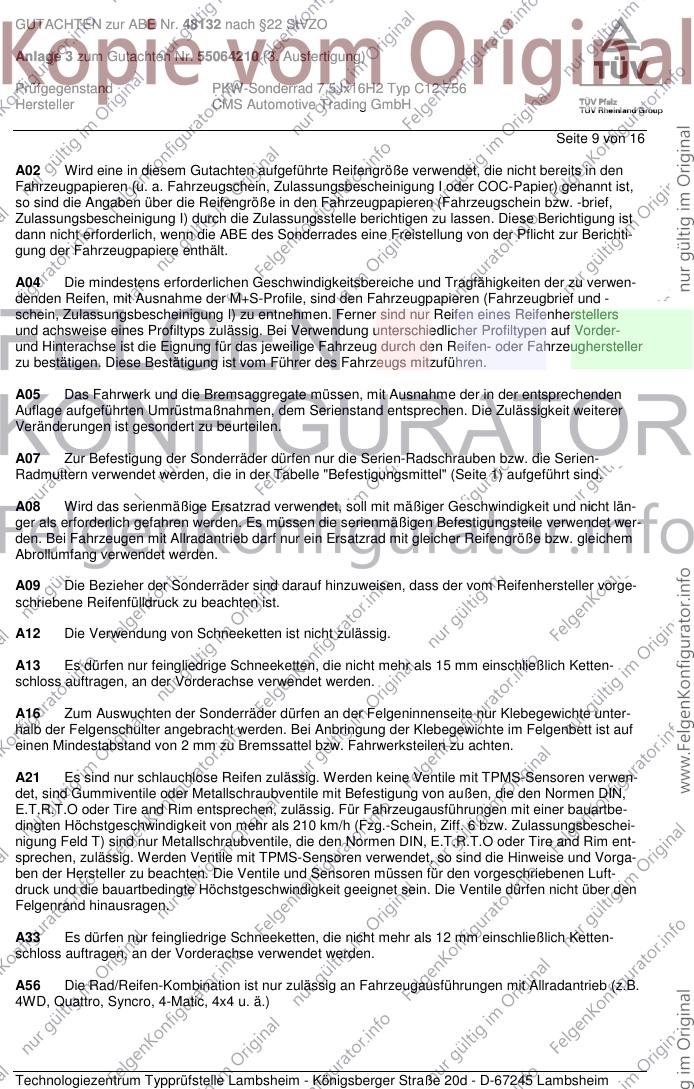

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 9 von 16
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)

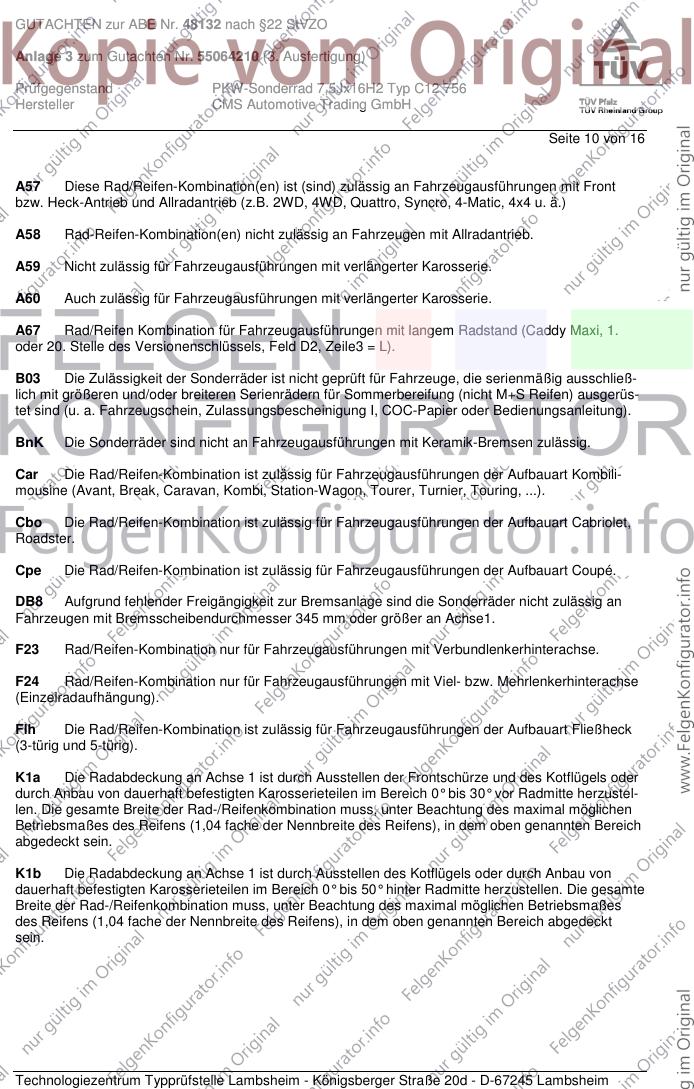

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 10 von 16
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.

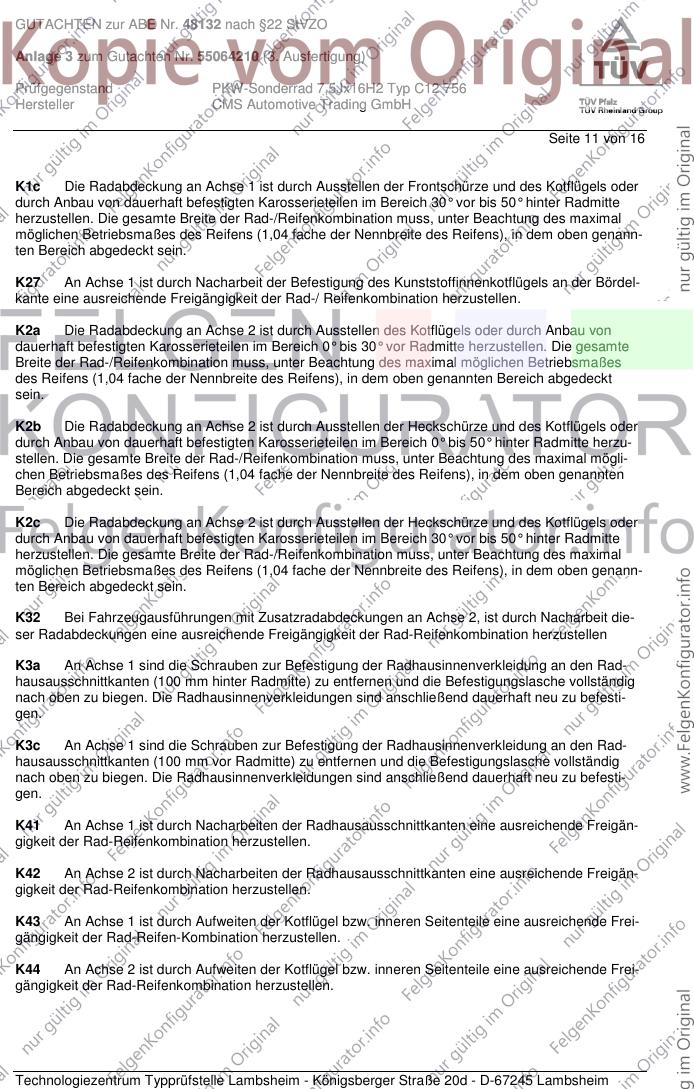

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 11 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

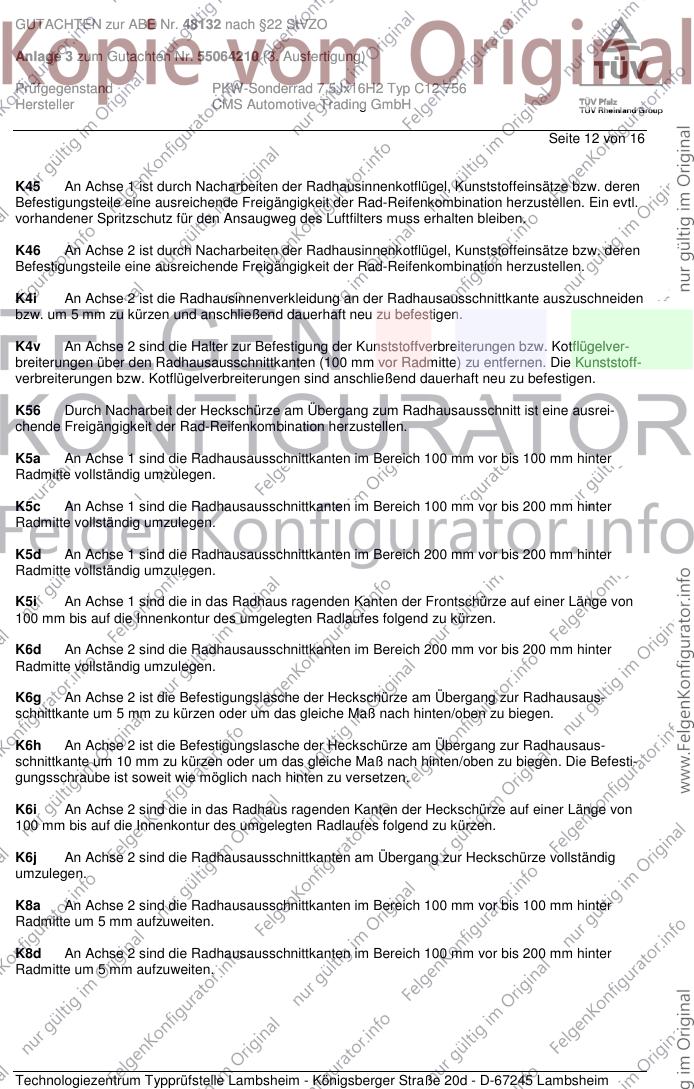

Seite 12 von 16
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw. Kotflügelver-
breiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Kunststoff-
verbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

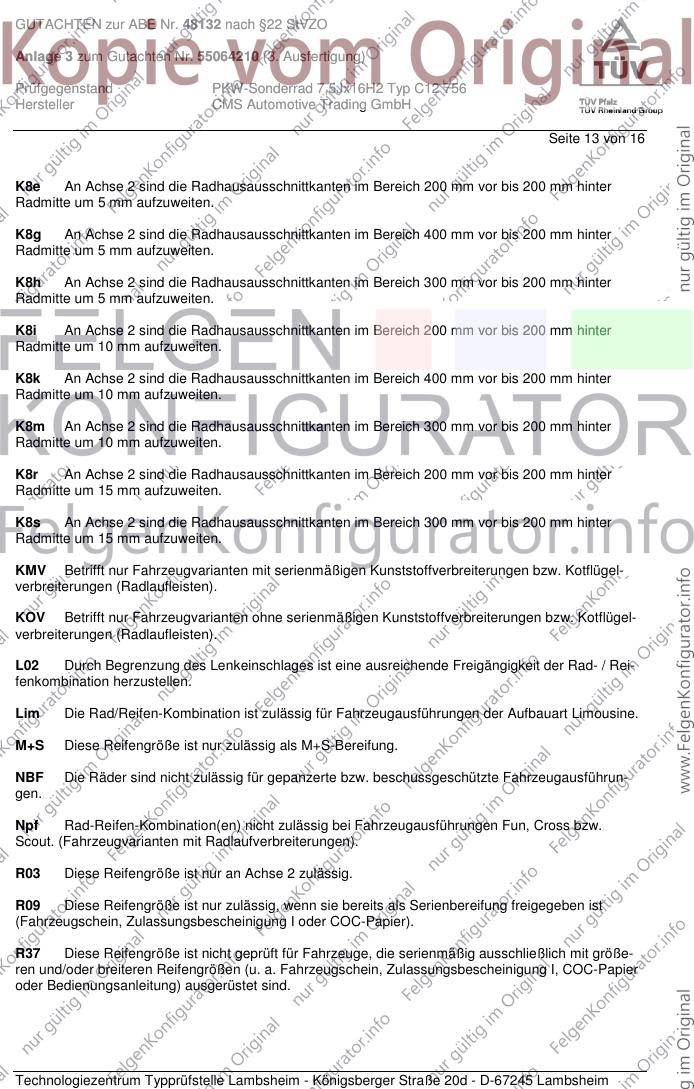

Seite 13 von 16
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

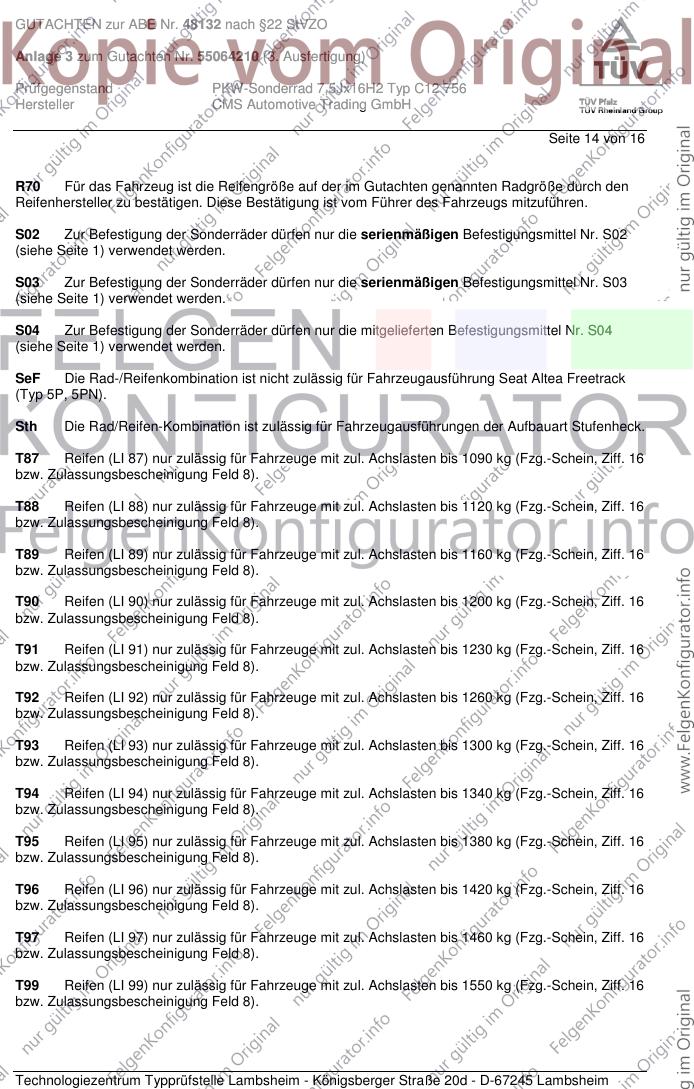

Seite 14 von 16
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

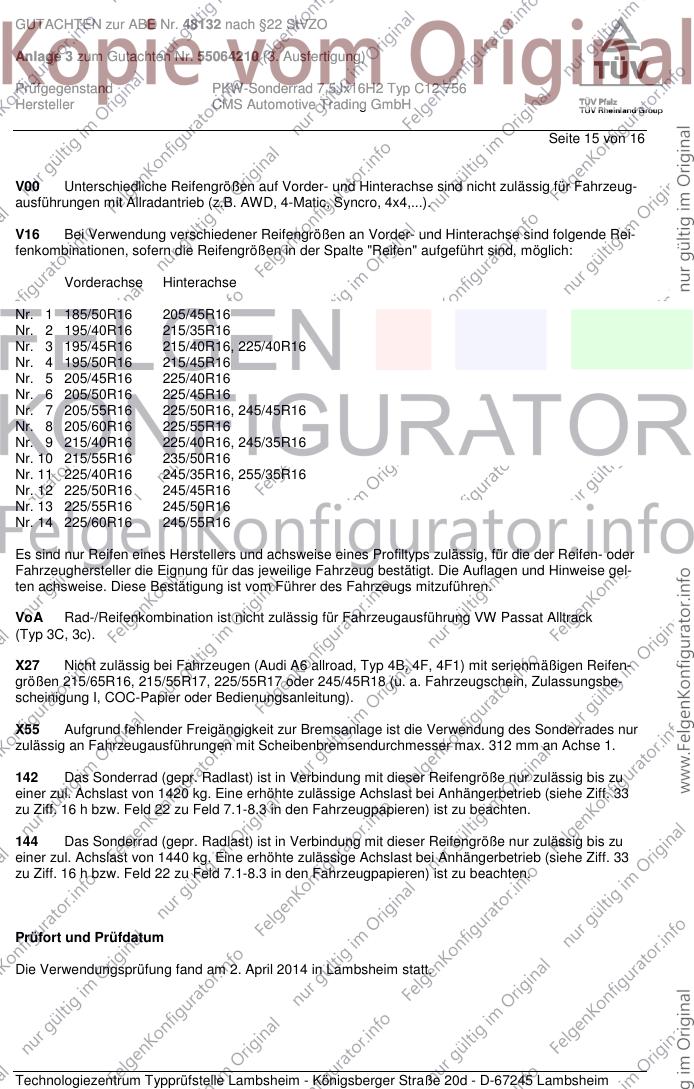

Seite 15 von 16
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. April 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55064210 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. April 2014
Bohlander 00209136.DOC
