GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 22
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8017
Radgröße 8.0J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX15 8017 D4 / Ø66,6 - Ø57,1 5/112/57,1 42 750 2300
Kennzeichnungen
KBA-Nummer 51522
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8017 (s.o.)
Radgröße 8.0J x 17 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 RG.700
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 RG.700
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 140 30 RG.565
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/45R17 A12 A19 A57
8V 77-140 225/45R17 A99 Cbo F24
e1*2007/46*0607*.. 77-140 235/40R17 A01 K1a K2b Lim V00 V17
- Limousine / Cabrio 77-140 235/45R17 A01 K1a K2b S01
- incl. Facelift 2016 77-140 245/40R17 A01 K1a K2b
Audi A3 Cabriolet 75-147 205/50R17 K1c R37 R70 A01 A12 A19
8P 75-147 215/45R17 K1a K1b R37 T87 T88 A58 A99 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 V17 S01
75-147 235/45R17 K1c K2b K46
75-147 245/40R17 K2b K46 R03
Audi A3 Sportback 110 205/50R17 A01 K1a K2b K3a K6g K8h R70 A12 A19 A58
e-tron 110 215/45R17 A99 F24 Flh
8V 110 225/45R17 A01 K1a K2b K3a K6g K8h V00 V17 S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S R70 A01 A12 A19
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A99 B03 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 V17 S01
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56
184-195 245/40R17 K2b K46 K56 R03
Audi A3, -/Sportback 66-147 205/50R17 K1c R37 R70 A01 A12 A19
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b R37 T87 T88 A99 Flh K56
e1*2001/116*0217*..; 66-147 225/45R17 K1c V17 S01
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46
e1*2001/116*0418*..; 66-147 245/40R17 K2b K46 R03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A01 K1a K2b K3a K6g K8h R70 A12 A19 A57
8V 77-140 215/45R17 A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/45R17 A01 K1a K2b K3a K6g K8h V00 V17 S01
- incl. Facelift 2016 77-140 235/40R17 A01 K1c K2b K3a K4i K5d K6g K8h
77-140 235/45R17 A01 K1c K2b K3a K4i K5d K6g K8h
77-140 245/40R17 A01 K1c K2b K3a K4i K5d K6g K8h
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A12 A19 A99
8E 74-188 205/50R17 M+S R70 T89 T93 Car Lim V17
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 S01
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17
Audi A4 162 205/50R17 M+S R70 T89 T93 A12 A19 A99
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 V17 S01
162 235/45R17
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A12 A19 A99
8H 96-188 205/50R17 M+S R70 T89 T93 Cbo V17 S01
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 215/50R17 M+S R09 R70 T93 T95 A12 A19 A99
8E,8H,QB6 253 225/45R17 M+S T91 T93 Car Cbo Lim
e1*98/14,2001/116* S01
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A19 A99
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S01
e1*2001/116*0276*..; 89-257 255/45R17
e13*2007/46*1080*..
Audi A8 154-171 235/55R17 A12 A19 A99
4E 154-171 245/50R17 B03 B60 Lim
e1*2001/116*0198*.., 154-171 245/55R17 A01 G01 NBF S01
e1*2001/116*0246*..
Audi Q2 85, 110 215/55R17 K1a K2b R70 A01 A12 A19
GA 85, 110 225/50R17 K1c K2b A58 A99 V17
e1*2007/46*1552*.. 85, 110 225/55R17 K1c K2b S02
- Frontantrieb 85, 110 235/50R17 K2b R03
85, 110 245/45R17 K1c K2b
85, 110 245/50R17 K2c K8f R03
85, 110 255/45R17 K2b R03
Audi Q2 85, 110 215/55R17 R70 A12 A19 A58
GA 85, 110 225/50R17 A99 KMV R92
e1*2007/46*1552*.. 85, 110 225/55R17 V17 S02
- Frontantrieb 85, 110 235/50R17 A01 K2b R03
- mit Zusatz- 85, 110 245/45R17
Verbreiterungen 85, 110 245/50R17 A01 K2c K8f R03
85, 110 255/45R17 A01 K2b R03
Audi Q2 Quattro 110, 140 215/55R17 K1a K2b R70 A01 A12 A19
GA 110, 140 225/50R17 K1c K2b A56 A99 S02
e1*2007/46*1552*01-.. 110, 140 225/55R17 K1c K2b
110, 140 245/45R17 K1c K2b
Audi Q2 Quattro 110, 140 215/55R17 R70 A12 A19 A56
GA 110, 140 225/50R17 A99 KMV R92
e1*2007/46*1552*01-.. 110, 140 225/55R17 S02
- mit Zusatz- 110, 140 245/45R17
Verbreiterungen
Audi Q3 (I) 88-162 215/60R17 R70 A12 A19 A57
8U, 8U1 88-162 225/50R17 A99 S03
e1*2007/46*0591*..; 88-162 225/55R17
e13*2007/46*1163*..
Audi Q3 (I) 88-162 215/60R17 R70 A12 A19 A57
8U, 8U1 88-162 225/50R17 A99 KMV S03
e1*2007/46*0591*..; 88-162 225/55R17
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback (II) 110-169 215/65R17 R70 A12 A19 A57
F3 110-169 225/60R17 A99 S03
e1*2007/46*1900*.. 110-169 225/65R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback (II) 110-169 215/65R17 R70 A12 A19 A57
F3 110-169 225/60R17 A99 RQ3 S03
e1*2007/46*1900*.. 110-169 225/65R17
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 215/45R17 M+S A12 A19 A56
8V 206-228 225/45R17 M+S A99 Cbo F24
e1*2007/46*0607*.. 206-228 235/40R17 A01 K1a K2b M+S Lim S01
- Limousine / Cabrio 206-228 235/45R17 A01 K1a K2b M+S
- incl. Facelift 2016 206-228 245/40R17 A01 K1a K2b M+S
Audi S3, -/Sportback 206-228 205/50R17 A01 K1a K2b K3a K6g K8h M+S R70 A12 A19 A56
8V 206-228 215/45R17 M+S A99 F24 Flh
e1*2007/46*0607*.. 206-228 225/45R17 A01 K1a K2b K3a K6g K8h M+S S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 215/55R17 M+S R70 A12 A19 A56
GA 221 225/50R17 M+S A99 KMV S02
e1*2007/46* 221 225/55R17 M+S
1552*09-.. 221 245/45R17 M+S
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/50R17 A01 K46 K56 A12 A19 A57
8J 118-155 235/45R17 A99 Cbo Cpe
e1*2001/116* 118-155 245/45R17 A01 K46 K56 S01
0369*00-16; 118-155 255/45R17 A01 K1a K1b K46 K56
0374*00-01; 118-200 225/50R17 A01 K46 K56 M+S
0375*00 118-200 235/45R17 M+S
118-200 245/45R17 A01 K46 K56 M+S
Audi TT (III) 132-169 225/50R17 A12 A19 A57 A99
8J 132-169 235/45R17 A91 Cbo Cpe V00
e1*2001/116* 132-169 245/45R17 A12 V17 S01
0369*17-.. 132-169 255/45R17 A01 A12 K1a K2b K6g K8c
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Altea / Toledo 63-155 205/50R17 K1c R70 T89 T93 A01 A12 A19
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A60 A99 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S01
Seat Ateca 85, 110 215/55R17 R70 A12 A19 A58
5FP 85, 110 225/50R17 A99 F23 KMV
e9*2007/46*6394*.. 85, 110 225/55R17 V17 S02
- Frontantrieb 85, 110 235/50R17 A01 K1c K2b
- mit Radhaus- 85, 110 235/55R17 A01 G01 K1c K2b
Verbreiterungen 85, 110 245/45R17
85, 110 255/45R17 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/55R17 K1a K1b R70 A01 A12 A19
5FP 85, 110 225/50R17 K1c K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 225/55R17 K1c K2b KOV S02
- Frontantrieb 85, 110 235/50R17 K1c K2b
- ohne Radhaus- 85, 110 235/55R17 G01 K1c K2b
Verbreiterungen 85, 110 245/45R17 K1c K2b
85, 110 255/45R17 K1c K2b
Seat Ateca 4drive 110, 140 215/55R17 R70 A12 A19 A56
5FP 110, 140 225/50R17 A99 F24 KMV
e9*2007/46*6394*.. 110, 140 225/55R17 S02
- mit Radhaus- 110, 140 235/50R17 A01 K1a K1b K2b
Verbreiterungen 110, 140 235/55R17 A01 K1a K1b K2b
110, 140 255/45R17 A01 K1a K1b K2b
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 R70 A01 A12 A19
1P, 1PN 63-155 215/45R17 K1a K2b R37 A58 A99 Flh
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b V17 S01
e9*2007/46*0013*..
Seat Leon 81-140 205/50R17 A01 K1a K2b K6j R70 A12 A19 A99
5F 81-140 215/45R17 Car F24 Flh
e9*2007/46*0094*.. 81-140 225/45R17 A01 K1a K2b K6j KOV V00 V17
81-140 235/40R17 A01 K1a K1b K2b K3c K6g K6i K6j S01
K8g
81-140 235/45R17 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
81-140 245/40R17 A01 A58 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63-110 205/50R17 A01 K1a K2b R70 A12 A19 A58
5F 63-110 215/45R17 A99 Car F23
e9*2007/46*0094*.. 63-110 225/45R17 A01 K1a K2b Flh KOV V17
63-110 235/40R17 A01 K1a K1b K2b K3c K6j K8g S01
63-110 235/45R17 A01 K1a K1b K2b K3c K6j K8g
63-110 245/40R17 A01 K1a K1b K2b K3c K6j K8g
Seat Leon Cupra 195,206 205/50R17 A01 K1a K2b K6j R70 A12 A19 A57
5F 195,206 205/50R17 A01 K1v K2h K6j R70 A99 BW7 Car
e9*2007/46*0094*.. 195,206 215/45R17 F24 Flh V17
195-221 225/45R17 A01 K1a K2b K6j S01
195-221 225/45R17 A01 K1v K2h K6j
195-221 235/40R17 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
195-221 235/45R17 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
195-221 245/40R17 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
Seat Leon X-Perience 81-135 205/50R17 K6j K6y R70 A01 A12 A19
5F 81-135 205/55R17 K6j K6y R70 A56 A99 Car
e9*2007/46*0094*.. 81-135 225/45R17 K6j K6y F24 KMV S01
81-135 235/45R17 K6g K6i K6j K6y K8h
Seat Tarraco 110, 140 215/65R17 R70 A12 A19 A57
KN 110, 140 225/60R17 A99 S02
e9*2007/46*6666*.. 110, 140 225/65R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 85, 110 215/55R17 K1a K1b R70 A01 A12 A19
NU 85, 110 225/50R17 K1c K2b A58 A99 F23
e8*2007/46*0272*.. 85, 110 225/55R17 K1c K2b KOV S02
- Frontantrieb 85, 110 235/50R17 K1c K2b
- ohne Radhaus- 85, 110 235/55R17 G01 K1c K2b
Verbreiterungen 85, 110 245/45R17 K1c K2b
85, 110 255/45R17 K1c K2b
Skoda Karoq 4x4 110, 140 215/55R17 K1a K1b M+S R70 A01 A12 A19
NU 110, 140 225/50R17 K1c K2b A56 A99 F24
e8*2007/46*0272*.. 110, 140 225/55R17 K1c K2b KOV S02
- ohne Radhaus- 110, 140 235/50R17 K1c K2b
Verbreiterungen 110, 140 235/55R17 K1c K2b
110, 140 255/45R17 K1c K2b
Skoda 110, 140 215/55R17 M+S R70 A12 A19 A56
Karoq Scout 4x4 110, 140 225/50R17 A99 F24 KMV
NU 110, 140 225/55R17 S02
e8*2007/46*0272*.. 110, 140 235/50R17 A01 K1a K1b K2b
- mit Radhaus- 110, 140 235/55R17 A01 K1a K1b K2b
Verbreiterungen 110, 140 255/45R17 A01 K1a K1b K2b
Skoda Kodiaq 85-140 215/65R17 R70 150 A12 A19 A57
NS 85-140 225/60R17 150 A99 S02
e8*2007/46*0249*.. 85-140 225/65R17 150
- incl. Scout 85-176 215/65R17 M+S R70 150
85-176 225/60R17 M+S 150
85-176 225/65R17 M+S 150
Skoda Octavia (II) 55-118 205/50R17 K1a R37 R70 T89 T93 A01 A12 A19
1Z 55-118 215/45R17 K1a R37 T88 T91 A99 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 K1a M+S R70 Npf V17 S01
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91
55-147 225/45R17 K1a
55-147 235/40R17 K1c K2b K56 T90 T94
55-147 245/40R17 A58 K2b K46 K56 R03
Skoda Octavia (III) 77-169 205/50R17 R70 A12 A19 A57
5E 77-169 215/45R17 A99 Car F24
e11*2007/46* 77-169 225/45R17 Lim Npf V00
0243*00-19; 77-169 235/40R17 A01 K1a K1b K2b V17 S01
e11*2007/46* 77-169 235/45R17 A01 K1a K1b K2b
0244*00-13 77-169 245/40R17 A01 K1a K1b K2b
Skoda Octavia (III) 63-110 205/50R17 R70 A12 A19 A58
5E 63-110 215/45R17 A99 Car F23
e11*2007/46* 63-110 225/45R17 Lim Npf V17
0243*00-19; 63-110 235/40R17 A01 K1a K1b K2b S01
e11*2007/46* 63-110 235/45R17 A01 K1a K1b K2b
0244*00-13 63-110 245/40R17 A01 K1a K1b K2b K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/50R17 K2b K8g R70 A01 A12 A19
5E 63-110 215/45R17 K2b A58 A99 Car
e11*2007/46* 63-110 225/45R17 K2b K8g F23 Lim Npf
0243*20-26; 63-110 235/40R17 K1a K1b K2a K2b K8k V17 S01
e11*2007/46* 63-110 235/45R17 K1a K1b K2a K2b K8k
0244*14-..; 63-110 245/40R17 K1a K1b K2c K8k
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/50R17 K2b K6g K8e R37 R70 A01 A12 A19
5E 81-140 215/45R17 K2b K6g K8e R37 T87 T91 A57 A99 Car
e11*2007/46* 81-180 205/50R17 K2b K6g K8e M+S R70 F24 Lim Npf
0243*20-26; 81-180 215/45R17 K2b K6g K8e M+S T87 T91 V00 V17 S01
e11*2007/46* 81-180 225/45R17 K2b K6g K8e
0244*14-..; 81-180 235/40R17 K2a K2b K6h K6i K8m
e8*2007/46*0318*.. 81-180 235/45R17 K2a K2b K6h K6i K8m
ab Facelift 2017 81-180 245/40R17 K1a K1b K2c K6h K6i K8m
Skoda Octavia (IV) 85, 110 205/55R17 R70 A12 A19 A58
NX 85, 110 225/50R17 A01 K2b K4i K6i K8h R03 A99 Car F23
e8*2007/46*0355*.. 85, 110 235/45R17 KOV NoE
NoP V17 S02
Skoda 103-118 225/50R17 K1c K56 A01 A12 A19
Octavia Scout (II) 103-118 235/45R17 K1c A56 A99 Car
1Z 103-118 245/45R17 K1c K56 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 205/50R17 K1a K2b K56 R70 T93 A01 A12 A19
3T 77-191 205/50R17 K1a K2b K56 M+S R70 T93 A99 Car Lim
e11*2001/116* 77-191 225/45R17 K1a K2b K56 T94 V17 S01
0326*00-31; 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56
e11*2007/46* 77-191 245/40R17 K1c K27 K2b K41 K44 K46 K56 T95
0014*00-21
Skoda Superb (III) 88-162 235/50R17 R03 A12 A19 A57
3T 88-162 255/45R17 A01 K4i K6g K6i K8e R03 A99 Car Lim
e11*2001/116* 88-206 215/55R17 R70 V00 V17 S02
0326*32-45; 88-206 225/50R17
e11*2007/46* 88-206 245/45R17
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A12 A19 A57
5L 77-125 225/50R17 A01 K1a K1b K2b A99 S01
e11*2007/46*0010*.., 77-125 235/45R17 A01 K1b
e11*2007/46*0034*.. 77-125 245/45R17 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-162 215/55R17 R70 A12 A19 A58
16 77-162 225/50R17 A01 K1a K1b A99 Cbo Flh
e1*2007/46*0539*.. 77-162 235/45R17 V17 S01
77-162 235/50R17 A01 K1c K2b K3a K3c
77-162 245/45R17 A01 K1a K1b
77-162 255/45R17 A01 K1c K2b K3a K3c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) 51-125 205/50R17 K1c K2b R70 T89 T93 A01 A12 A19
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A57 A59 A99
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 K34 V00 V17
0252*00-41; S01
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2a K2b R70 T89 T93 A01 A12 A19
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 A57 A67 A99
e1*2001/116* 62-125 225/45R17 K1c K2a K2b T91 T94 K34 V00 V17
0252*00-41; S01
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/50R17 K1c K2b R70 T93 A01 A12 A19
2K, 2KN 55-110 215/45R17 K1a K2b T91 A57 A67 A99
e1*2001/116* 55-110 225/45R17 K1c K2b T91 T94 V00 V17 S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 215/50R17 A01 K1a R02 R70 A12 A19 A99
1T, 1t 75-130 215/50R17 A01 M+S R03 R70 KMV V17 S01
e1*2001/116* 75-130 225/45R17 M+S
0211*00-35; 75-130 235/45R17 A01 K1a
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A01 K1a K2b K3c R70 A12 A19 A58
AU 85, 100 215/45R17 A99 F24 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 A01 K1a K2b K3c S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A01 K1a K2b K3c K8g R70 A12 A19 A58
AU 85, 100 215/45R17 A99 F23 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 A01 K1a K2b K3c K8g S01
- incl. Facelift 2017
VW EOS 85-184 205/50R17 R37 R70 A12 A19 A58
1F 85-184 215/45R17 R37 T87 T88 A99 Cbo V17
e1*2001/116*0349*.. 85-184 225/45R17 S01
- incl. Facelift 2011 85-191 205/50R17 M+S R70
85-191 215/45R17 M+S T87 T88
85-191 225/45R17 M+S
85-191 235/45R17 A01 K2b K46 K56
85-191 245/40R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c R37 R70 A01 A12 A19
1K 55-169 215/45R17 K1c R37 T87 T88 A99 V17 S01
e1*2001/116* 55-184 225/45R17 K1c
0242*00-24
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K44 K46 K56 R70 A01 A12 A19
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A58 A99 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K44 K46 K56 V17 S01
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d R70 A01 A12 A19
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A99 V17 S01
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d
*0242*25-..; 59-173 235/40R17 K1c K2c K3a K6h K8i
e1*2007/46*0490*.. 59-173 235/45R17 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 59-173 245/40R17 K1c K2c K3a K6h K8r
VW Golf (VI) R 188-199 205/50R17 K1c K2b K3a K6g K8d R70 A01 A12 A19
1K 188-199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A99 V17 S01
e1*2001/116 188-199 225/45R17 K1c K2b K3a K6g K8d
*0242*33-.. 188-199 235/40R17 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 188-199 235/45R17 K1c K2c K3a K6h K8i
188-199 245/40R17 K1c K2c K3a K6h K8r
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8d R70 A01 A12 A19
1KM 59-118 215/45R17 K1c K2b K3a K6h K8d T87 T88 A99 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8d S01
e1*2007/46* 59-118 235/40R17 K1c K2b K3a K6h K8i
0492*00-05 59-118 235/45R17 K1c K2b K3a K6h K8i
59-118 245/40R17 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63-110 205/50R17 A01 K1a K2b K3c K8g R70 A12 A19 A58
AU, AUV, 1K, 1KM 63-110 215/45R17 A99 Car F23
e1*2007/46*0623*..; 63-110 225/45R17 A01 K1a K2b K3c K8g Flh KOV NoE
e1*2007/46*0627*..; 63-110 235/40R17 A01 K1c K2b K3c K5a K8g V17 S01
e1*2007/46* 63-110 235/45R17 A01 K1c K2b K3c K5a K8g
0490*05-..; 63-110 245/40R17 A01 K1c K2b K3c K5a K8g
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 205/50R17 A01 K1a K2b K3c R70 A12 A19 A57
AU, AUV, 1K, 1KM 63-169 215/45R17 A99 Car F24
e1*2007/46*0623*..; 63-180 225/45R17 A01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; 63-180 235/40R17 A01 K1c K2b K3c K5a K6g V00 V17 S01
e1*2007/46* 63-180 235/45R17 A01 K1c K2b K3c K5a K6g
0490*05-..; 63-180 245/40R17 A01 K1c K2b K3c K5a K6g
e1*2007/46*0492*06-.. 63-213 205/50R17 A01 K1a K2b K3c M+S R70
- incl. Facelift 2017 63-213 215/45R17 M+S
63-213 225/45R17 A01 K1a K2b K3c M+S
VW Golf (VII) Alltrack 81-135 205/50R17 A91 R70 A19 A56 A99
AUV 81-135 205/55R17 A12 R70 Car F24 KMV
e1*2007/46*0627*.. 81-135 225/45R17 A91 S01
- incl. Facelift 2017 81-135 235/45R17 A01 A12 K6g K6i K6w K8e
VW Golf (VII) GTE 110 205/50R17 A01 K1a K2b K3c R70 A12 A19 A58
Hybrid 110 215/45R17 A99 F24 V17
AU 110 225/45R17 A01 K1a K2b K3c S01
e1*2007/46*0623*11-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

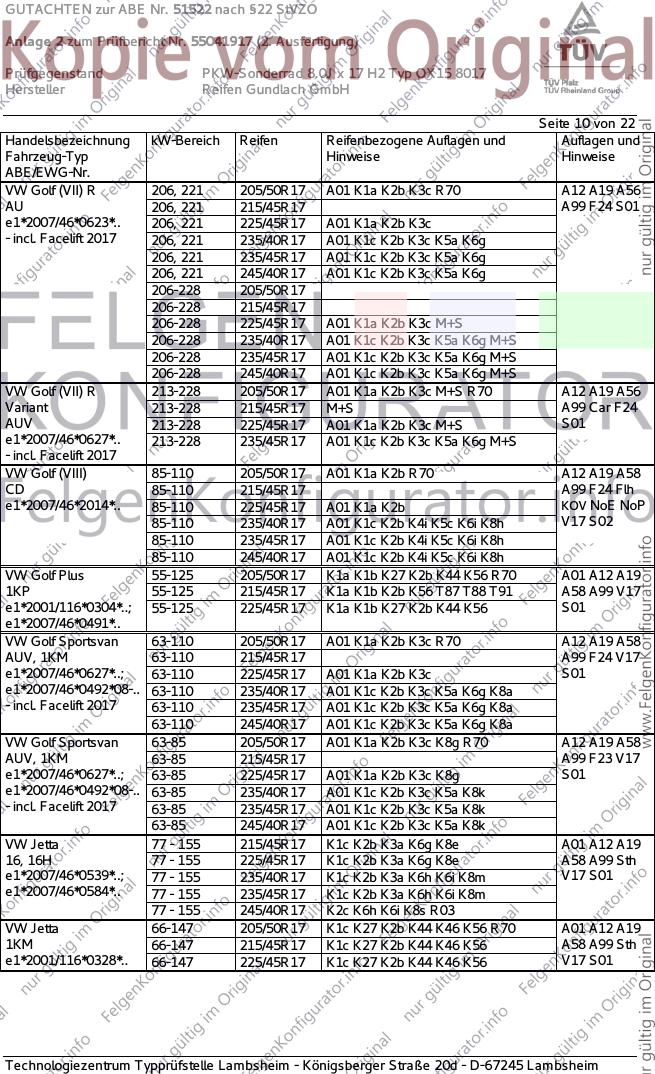

Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) R 206, 221 205/50R17 A01 K1a K2b K3c R70 A12 A19 A56
AU 206, 221 215/45R17 A99 F24 S01
e1*2007/46*0623*.. 206, 221 225/45R17 A01 K1a K2b K3c
- incl. Facelift 2017 206, 221 235/40R17 A01 K1c K2b K3c K5a K6g
206, 221 235/45R17 A01 K1c K2b K3c K5a K6g
206, 221 245/40R17 A01 K1c K2b K3c K5a K6g
206-228 205/50R17
206-228 215/45R17
206-228 225/45R17 A01 K1a K2b K3c M+S
206-228 235/40R17 A01 K1c K2b K3c K5a K6g M+S
206-228 235/45R17 A01 K1c K2b K3c K5a K6g M+S
206-228 245/40R17 A01 K1c K2b K3c K5a K6g M+S
VW Golf (VII) R 213-228 205/50R17 A01 K1a K2b K3c M+S R70 A12 A19 A56
Variant 213-228 215/45R17 M+S A99 Car F24
AUV 213-228 225/45R17 A01 K1a K2b K3c M+S S01
e1*2007/46*0627*.. 213-228 235/45R17 A01 K1c K2b K3c K5a K6g M+S
- incl. Facelift 2017
VW Golf (VIII) 85-110 205/50R17 A01 K1a K2b R70 A12 A19 A58
CD 85-110 215/45R17 A99 F24 Flh
e1*2007/46*2014*.. 85-110 225/45R17 A01 K1a K2b KOV NoE NoP
85-110 235/40R17 A01 K1c K2b K4i K5c K6i K8h V17 S02
85-110 235/45R17 A01 K1c K2b K4i K5c K6i K8h
85-110 245/40R17 A01 K1c K2b K4i K5c K6i K8h
VW Golf Plus 55-125 205/50R17 K1a K1b K27 K2b K44 K56 R70 A01 A12 A19
1KP 55-125 215/45R17 K1a K1b K2b K56 T87 T88 T91 A58 A99 V17
e1*2001/116*0304*..; 55-125 225/45R17 K1a K1b K27 K2b K44 K56 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/50R17 A01 K1a K2b K3c R70 A12 A19 A58
AUV, 1KM 63-110 215/45R17 A99 F24 V17
e1*2007/46*0627*..; 63-110 225/45R17 A01 K1a K2b K3c S01
e1*2007/46*0492*08-.. 63-110 235/40R17 A01 K1c K2b K3c K5a K6g K8a
- incl. Facelift 2017 63-110 235/45R17 A01 K1c K2b K3c K5a K6g K8a
63-110 245/40R17 A01 K1c K2b K3c K5a K6g K8a
VW Golf Sportsvan 63-85 205/50R17 A01 K1a K2b K3c K8g R70 A12 A19 A58
AUV, 1KM 63-85 215/45R17 A99 F23 V17
e1*2007/46*0627*..; 63-85 225/45R17 A01 K1a K2b K3c K8g S01
e1*2007/46*0492*08-.. 63-85 235/40R17 A01 K1c K2b K3c K5a K8k
- incl. Facelift 2017 63-85 235/45R17 A01 K1c K2b K3c K5a K8k
63-85 245/40R17 A01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 215/45R17 K1c K2b K3a K6g K8e A01 A12 A19
16, 16H 77 - 155 225/45R17 K1c K2b K3a K6g K8e A58 A99 Sth
e1*2007/46*0539*..; 77 - 155 235/40R17 K1c K2b K3a K6h K6i K8m V17 S01
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2b K3a K6h K6i K8m
77 - 155 245/40R17 K2c K6h K6i K8s R03
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 A01 A12 A19
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A58 A99 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 205/50R17 A01 K46 K56 R37 R70 A12 A19 A99
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S01
e1*2001/116* 75-147 225/45R17 A01 K46 K56
0307*00-23 75-147 235/45R17 A01 K1a K46 K56
75-147 245/40R17 A01 K1c K2b K46 K56
VW Passat (VI) 184 205/50R17 A01 K46 K56 M+S R70 A12 A19 A99
3C 184 215/45R17 M+S T87 T88 T91 Lim S01
e1*2001/116* 184 225/45R17 A01 K46 K56 M+S
0307*00-23 184 235/45R17 A01 K1a K46 K56
184 245/40R17 A01 K1c K2b K46 K56
VW Passat (VI) 184 205/50R17 M+S R70 T93 A12 A19 A99
Variant 184 215/45R17 M+S T91 Car S01
3C 184 225/45R17 M+S T91
e1*2001/116* 184 235/45R17 A01 K1a K2b K46 K56
0307*00-23 184 245/40R17 A01 K1c K2b K46 K56
VW Passat (VI) 75-147 205/50R17 R37 R70 T89 T93 A12 A19 A99
Variant 75-147 215/45R17 R37 T87 T88 T91 Car V17 S01
3C 75-147 225/45R17 T90
e1*2001/116* 75-147 235/45R17 A01 K1a K2b K46 K56
0307*00-23 75-147 245/40R17 A01 K1c K2b K46 K56
VW Passat (VII) 77-155 205/50R17 R70 T89 T93 A12 A19 A99
3C, 3c 77-155 215/45R17 T87 T91 Car Lim V17
e1*2001/116* 77-155 225/45R17 T91 T94 VoA S01
0307*24-36; 77-155 235/45R17 A01 K1a K2b
e1*2007/46* 77-155 245/40R17 A01 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 R70 T89 T93 A12 A19 A99
3C, 3c 77-155 215/45R17 T87 T91 Car KMV Lim
e1*2001/116* 77-155 225/45R17 T91 T94 V17 VoA S01
0307*24-36; 77-155 235/45R17
e1*2007/46* 77-155 245/40R17 A01 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/45R17 M+S T91 T94 A12 A19 A56
Alltrack 103-155 225/50R17 A01 K6g A99 Car KMV
3C, 3c 103-155 235/45R17 S01
e1*2001/116* 103-155 245/45R17 A01 K6g
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen

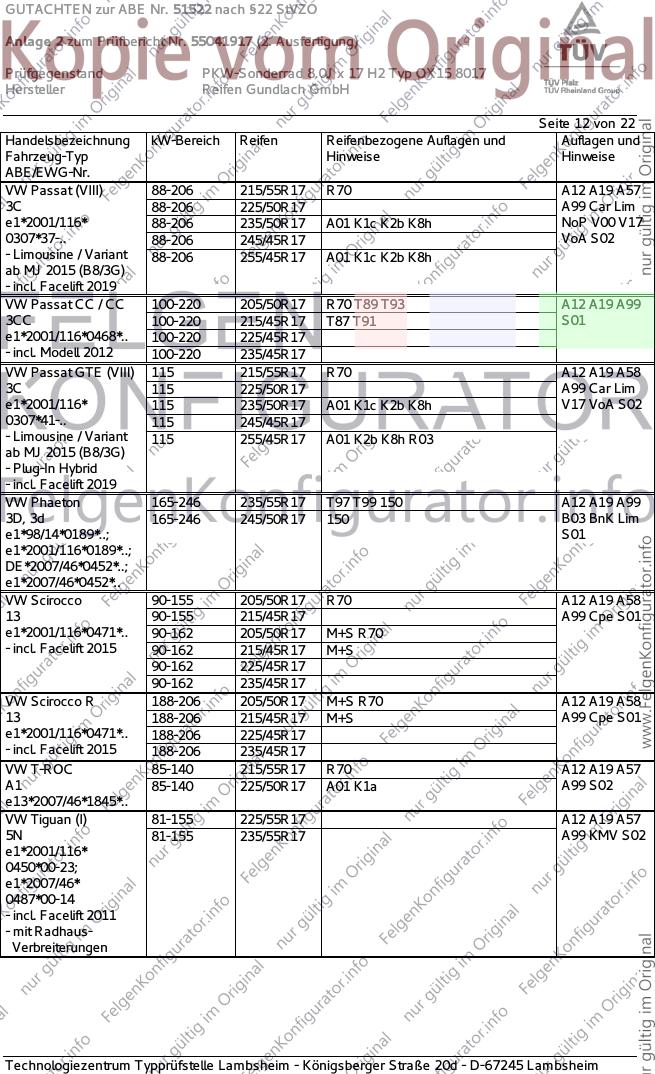

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-206 215/55R17 R70 A12 A19 A57
3C 88-206 225/50R17 A99 Car Lim
e1*2001/116* 88-206 235/50R17 A01 K1c K2b K8h NoP V00 V17
0307*37-.. 88-206 245/45R17 VoA S02
- Limousine / Variant 88-206 255/45R17 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat CC / CC 100-220 205/50R17 R70 T89 T93 A12 A19 A99
3CC 100-220 215/45R17 T87 T91 S01
e1*2001/116*0468*.. 100-220 225/45R17
- incl. Modell 2012 100-220 235/45R17
VW Passat GTE (VIII) 115 215/55R17 R70 A12 A19 A58
3C 115 225/50R17 A99 Car Lim
e1*2001/116* 115 235/50R17 A01 K1c K2b K8h V17 VoA S02
0307*41-.. 115 245/45R17
- Limousine / Variant 115 255/45R17 A01 K2b K8h R03
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-246 235/55R17 T97 T99 150 A12 A19 A99
3D, 3d 165-246 245/50R17 150 B03 BnK Lim
e1*98/14*0189*..; S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-155 205/50R17 R70 A12 A19 A58
13 90-155 215/45R17 A99 Cpe S01
e1*2001/116*0471*.. 90-162 205/50R17 M+S R70
- incl. Facelift 2015 90-162 215/45R17 M+S
90-162 225/45R17
90-162 235/45R17
VW Scirocco R 188-206 205/50R17 M+S R70 A12 A19 A58
13 188-206 215/45R17 M+S A99 Cpe S01
e1*2001/116*0471*.. 188-206 225/45R17
- incl. Facelift 2015 188-206 235/45R17
VW T-ROC 85-140 215/55R17 R70 A12 A19 A57
A1 85-140 225/50R17 A01 K1a A99 S02
e13*2007/46*1845*..
VW Tiguan (I) 81-155 225/55R17 A12 A19 A57
5N 81-155 235/55R17 A99 KMV S02
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

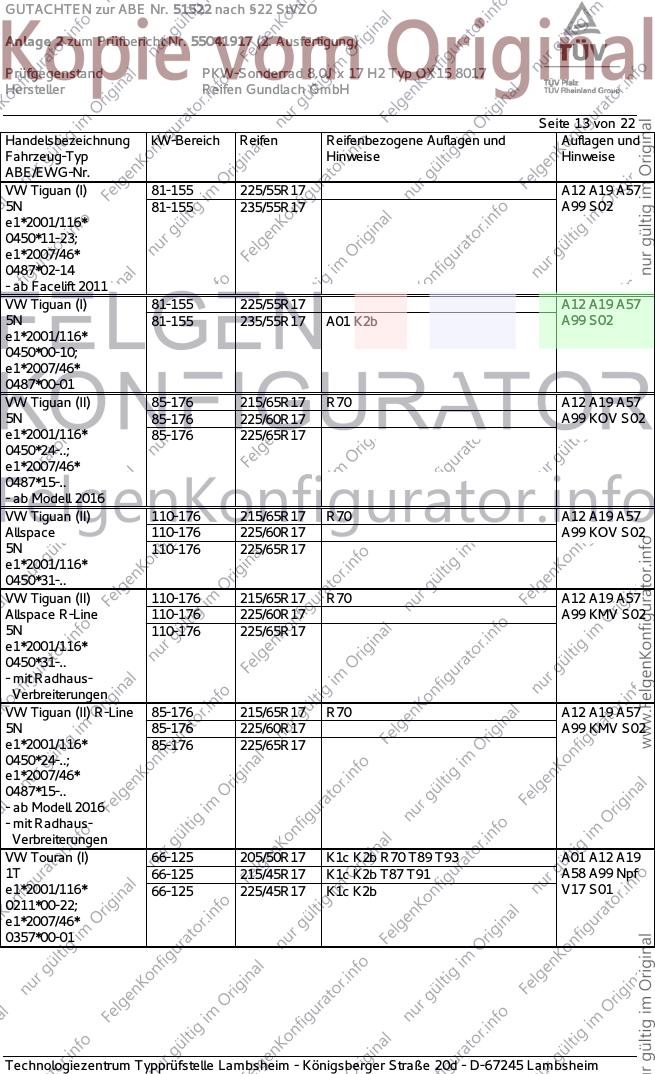

Seite 13 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/55R17 A12 A19 A57
5N 81-155 235/55R17 A99 S02
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/55R17 A12 A19 A57
5N 81-155 235/55R17 A01 K2b A99 S02
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 R70 A12 A19 A57
5N 85-176 225/60R17 A99 KOV S02
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 215/65R17 R70 A12 A19 A57
Allspace 110-176 225/60R17 A99 KOV S02
5N 110-176 225/65R17
e1*2001/116*
0450*31-..
VW Tiguan (II) 110-176 215/65R17 R70 A12 A19 A57
Allspace R-Line 110-176 225/60R17 A99 KMV S02
5N 110-176 225/65R17
e1*2001/116*
0450*31-..
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 215/65R17 R70 A12 A19 A57
5N 85-176 225/60R17 A99 KMV S02
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 K1c K2b R70 T89 T93 A01 A12 A19
1T 66-125 215/45R17 K1c K2b T87 T91 A58 A99 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S01
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-130 205/50R17 K1c K2b R70 T89 T93 A01 A12 A19
1T, 1t 66-130 215/45R17 K1a K2b T91 A58 A99 Npf
e1*2001/116* 66-130 225/45R17 K1c K2b V17 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a K2b K6g R70 A01 A12 A19
1T 81-140 215/55R17 K1c K2b K3c K6h R70 A58 A99 V17
e1*2001/116* 81-140 225/50R17 K1c K2b K3c K5b K6h K6i K8d S02
0211*36-..; 81-140 235/50R17 K2b K6h K6i K8i R03
e1*2007/46*0357*14-.. 81-140 245/45R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016 81-140 255/45R17 K2b K6h K6i K8i R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

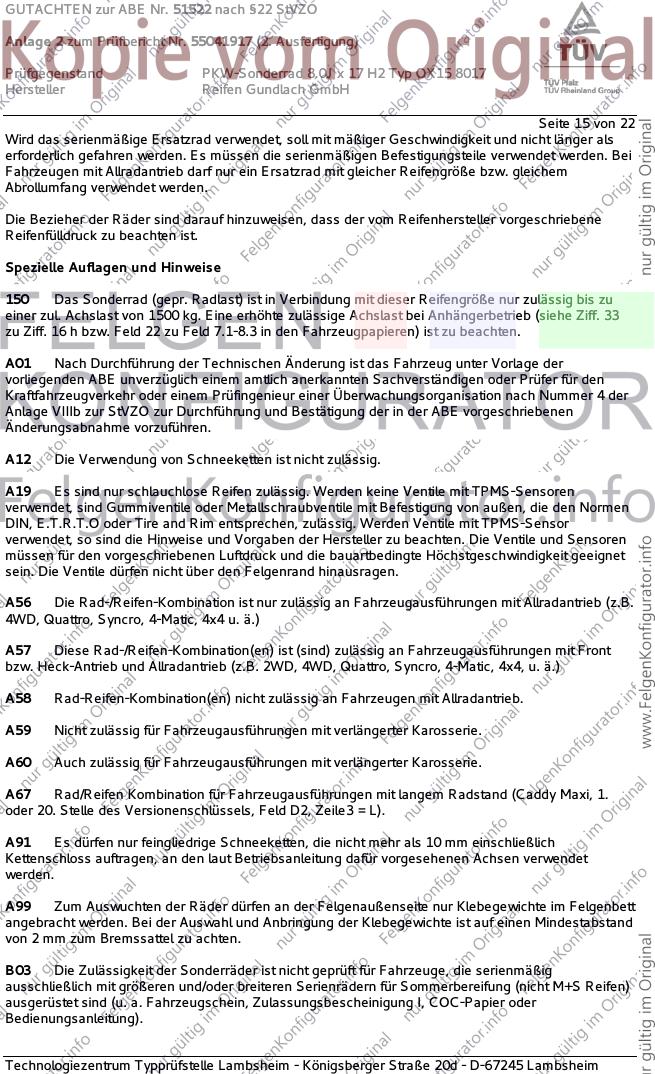

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 15 von 22
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

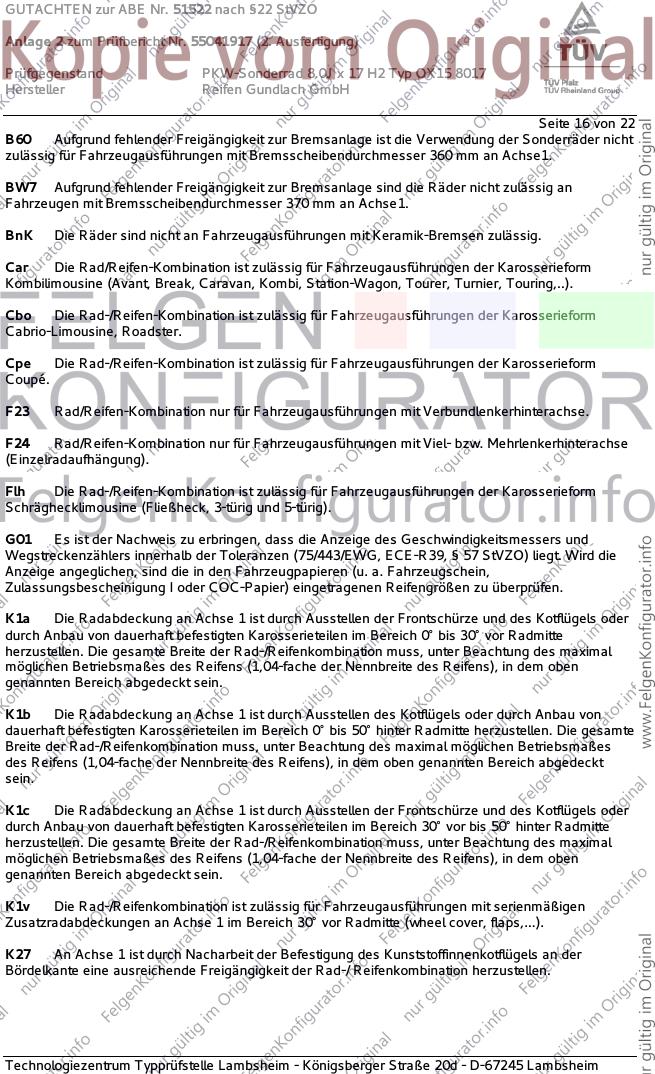

Seite 16 von 22
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

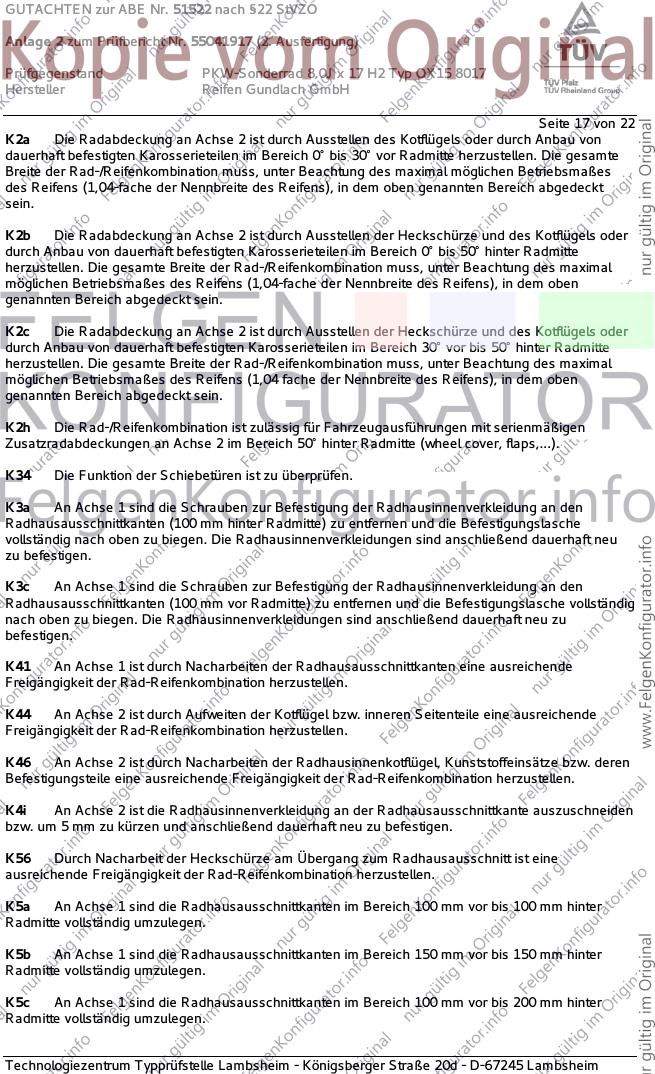

Seite 17 von 22
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

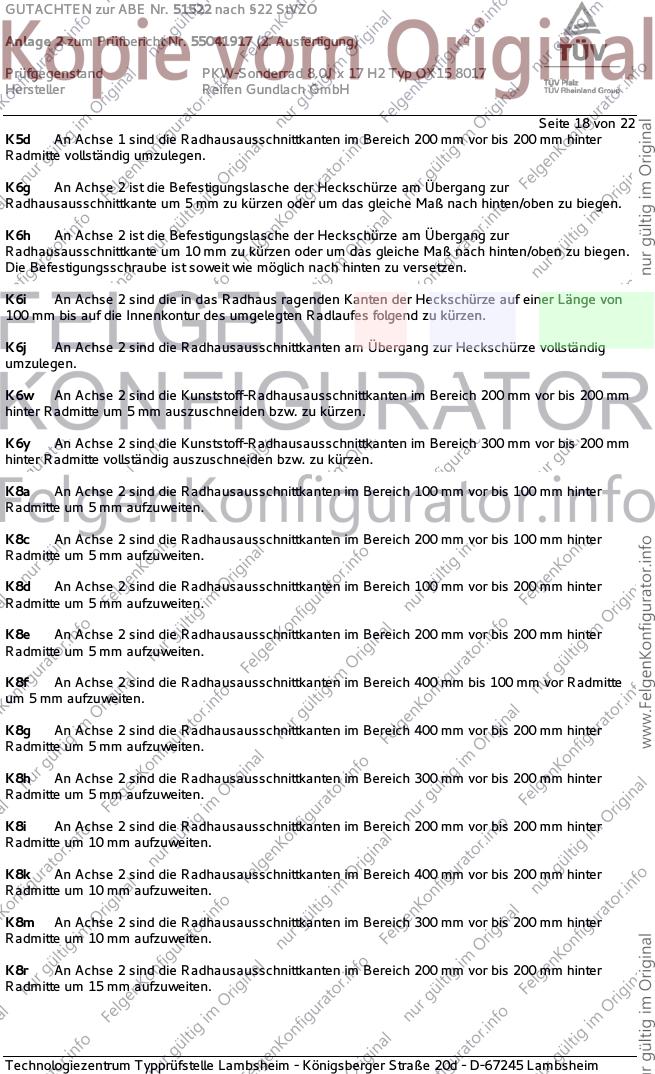

Seite 18 von 22
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 19 von 22
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 20 von 22
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 21 von 22
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 22 von 22
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2020
Laux 00341111.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
