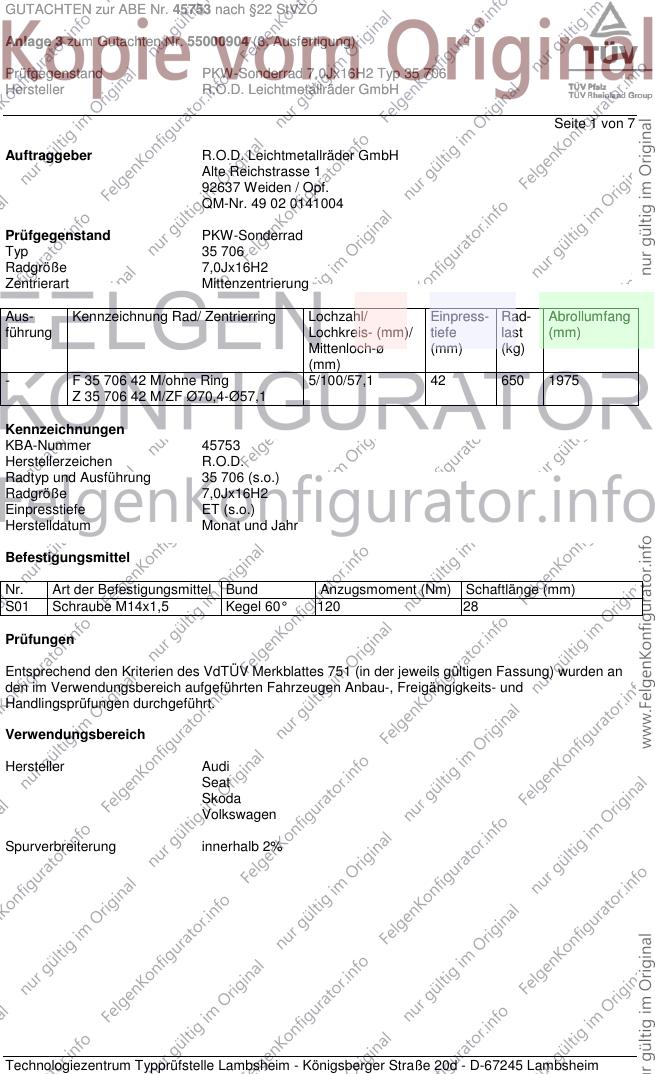

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 7
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Typ 35 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 35 706 42 M/ohne Ring 5/100/57,1 42 650 1975
Z 35 706 42 M/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 45753
Herstellerzeichen R.O.D.
Radtyp und Ausführung 35 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

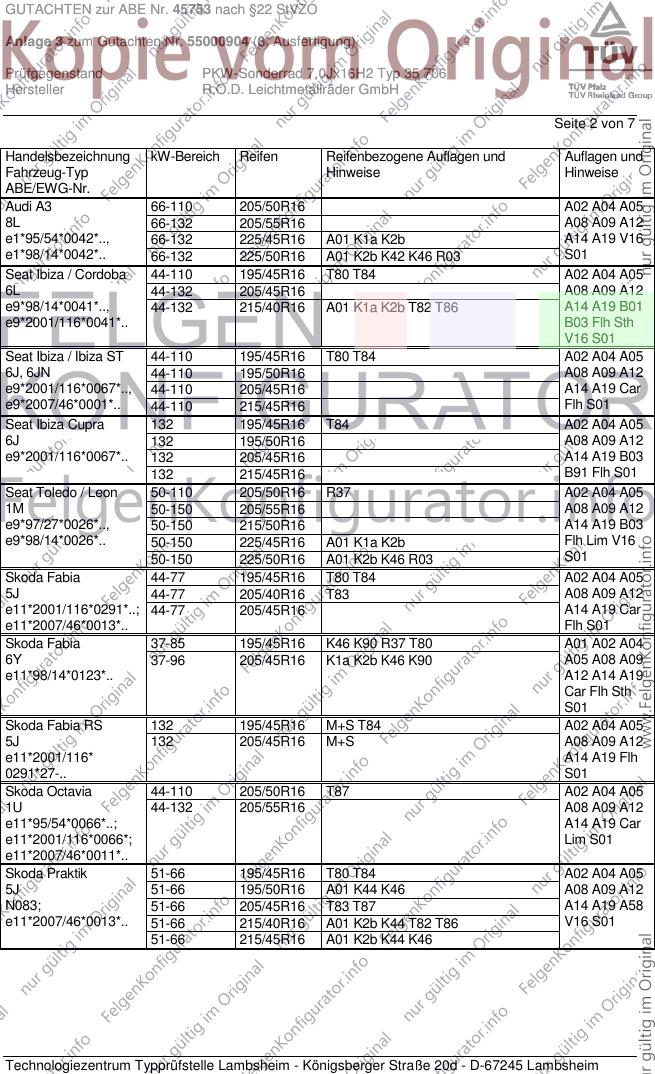

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-110 205/50R16 A02 A04 A05
8L 66-132 205/55R16 A08 A09 A12
e1*95/54*0042*.., 66-132 225/45R16 A01 K1a K2b A14 A19 V16
e1*98/14*0042*.. 66-132 225/50R16 A01 K2b K42 K46 R03 S01
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 A02 A04 A05
6L 44-132 205/45R16 A08 A09 A12
e9*98/14*0041*.., 44-132 215/40R16 A01 K1a K2b T82 T86 A14 A19 B01
e9*2001/116*0041*.. B03 Flh Sth
V16 S01
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 A02 A04 A05
6J, 6JN 44-110 195/50R16 A08 A09 A12
e9*2001/116*0067*.., 44-110 205/45R16 A14 A19 Car
e9*2007/46*0001*.. 44-110 215/45R16 Flh S01
Seat Ibiza Cupra 132 195/45R16 T84 A02 A04 A05
6J 132 195/50R16 A08 A09 A12
e9*2001/116*0067*.. 132 205/45R16 A14 A19 B03
132 215/45R16 B91 Flh S01
Seat Toledo / Leon 50-110 205/50R16 R37 A02 A04 A05
1M 50-150 205/55R16 A08 A09 A12
e9*97/27*0026*.., 50-150 215/50R16 A14 A19 B03
e9*98/14*0026*.. 50-150 225/45R16 A01 K1a K2b Flh Lim V16
50-150 225/50R16 A01 K2b K46 R03 S01
Skoda Fabia 44-77 195/45R16 T80 T84 A02 A04 A05
5J 44-77 205/40R16 T83 A08 A09 A12
e11*2001/116*0291*..; 44-77 205/45R16 A14 A19 Car
e11*2007/46*0013*.. Flh S01
Skoda Fabia 37-85 195/45R16 K46 K90 R37 T80 A01 A02 A04
6Y 37-96 205/45R16 K1a K2b K46 K90 A05 A08 A09
e11*98/14*0123*.. A12 A14 A19
Car Flh Sth
S01
Skoda Fabia RS 132 195/45R16 M+S T84 A02 A04 A05
5J 132 205/45R16 M+S A08 A09 A12
e11*2001/116* A14 A19 Flh
0291*27-.. S01
Skoda Octavia 44-110 205/50R16 T87 A02 A04 A05
1U 44-132 205/55R16 A08 A09 A12
e11*95/54*0066*..; A14 A19 Car
e11*2001/116*0066*; Lim S01
e11*2007/46*0011*..
Skoda Praktik 51-66 195/45R16 T80 T84 A02 A04 A05
5J 51-66 195/50R16 A01 K44 K46 A08 A09 A12
N083; 51-66 205/45R16 T83 T87 A14 A19 A58
e11*2007/46*0013*.. 51-66 215/40R16 A01 K2b K44 T82 T86 V16 S01
51-66 215/45R16 A01 K2b K44 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

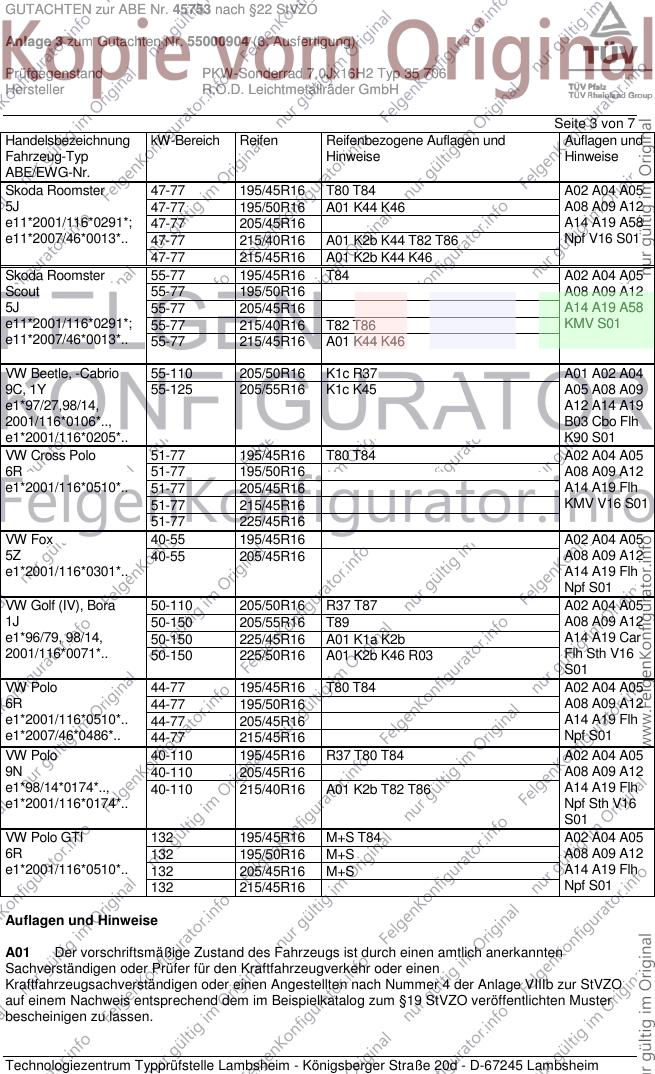

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 47-77 195/45R16 T80 T84 A02 A04 A05
5J 47-77 195/50R16 A01 K44 K46 A08 A09 A12
e11*2001/116*0291*; 47-77 205/45R16 A14 A19 A58
e11*2007/46*0013*.. 47-77 215/40R16 A01 K2b K44 T82 T86 Npf V16 S01
47-77 215/45R16 A01 K2b K44 K46
Skoda Roomster 55-77 195/45R16 T84 A02 A04 A05
Scout 55-77 195/50R16 A08 A09 A12
5J 55-77 205/45R16 A14 A19 A58
e11*2001/116*0291*; 55-77 215/40R16 T82 T86 KMV S01
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46
VW Beetle, -Cabrio 55-110 205/50R16 K1c R37 A01 A02 A04
9C, 1Y 55-125 205/55R16 K1c K45 A05 A08 A09
e1*97/27,98/14, A12 A14 A19
2001/116*0106*.., B03 Cbo Flh
e1*2001/116*0205*.. K90 S01
VW Cross Polo 51-77 195/45R16 T80 T84 A02 A04 A05
6R 51-77 195/50R16 A08 A09 A12
e1*2001/116*0510*.. 51-77 205/45R16 A14 A19 Flh
51-77 215/45R16 KMV V16 S01
51-77 225/45R16
VW Fox 40-55 195/45R16 A02 A04 A05
5Z 40-55 205/45R16 A08 A09 A12
e1*2001/116*0301*.. A14 A19 Flh
Npf S01
VW Golf (IV), Bora 50-110 205/50R16 R37 T87 A02 A04 A05
1J 50-150 205/55R16 T89 A08 A09 A12
e1*96/79, 98/14, 50-150 225/45R16 A01 K1a K2b A14 A19 Car
2001/116*0071*.. 50-150 225/50R16 A01 K2b K46 R03 Flh Sth V16
S01
VW Polo 44-77 195/45R16 T80 T84 A02 A04 A05
6R 44-77 195/50R16 A08 A09 A12
e1*2001/116*0510*.. 44-77 205/45R16 A14 A19 Flh
e1*2007/46*0486*.. 44-77 215/45R16 Npf S01
VW Polo 40-110 195/45R16 R37 T80 T84 A02 A04 A05
9N 40-110 205/45R16 A08 A09 A12
e1*98/14*0174*.., 40-110 215/40R16 A01 K2b T82 T86 A14 A19 Flh
e1*2001/116*0174*.. Npf Sth V16
S01
VW Polo GTI 132 195/45R16 M+S T84 A02 A04 A05
6R 132 195/50R16 M+S A08 A09 A12
e1*2001/116*0510*.. 132 205/45R16 M+S A14 A19 Flh
132 215/45R16 Npf S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

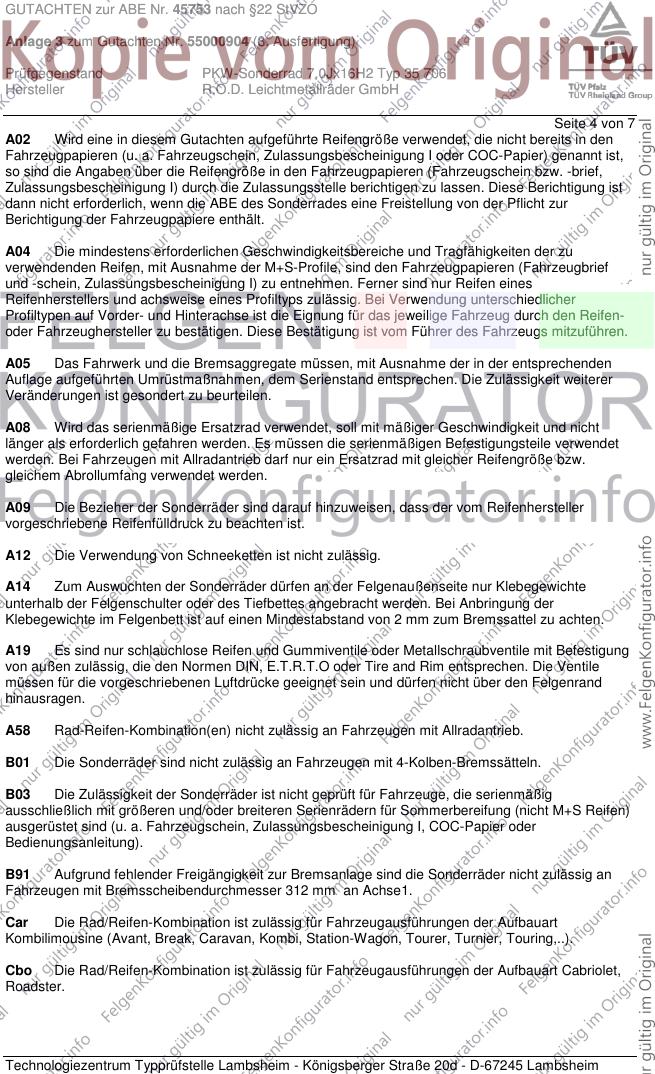

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

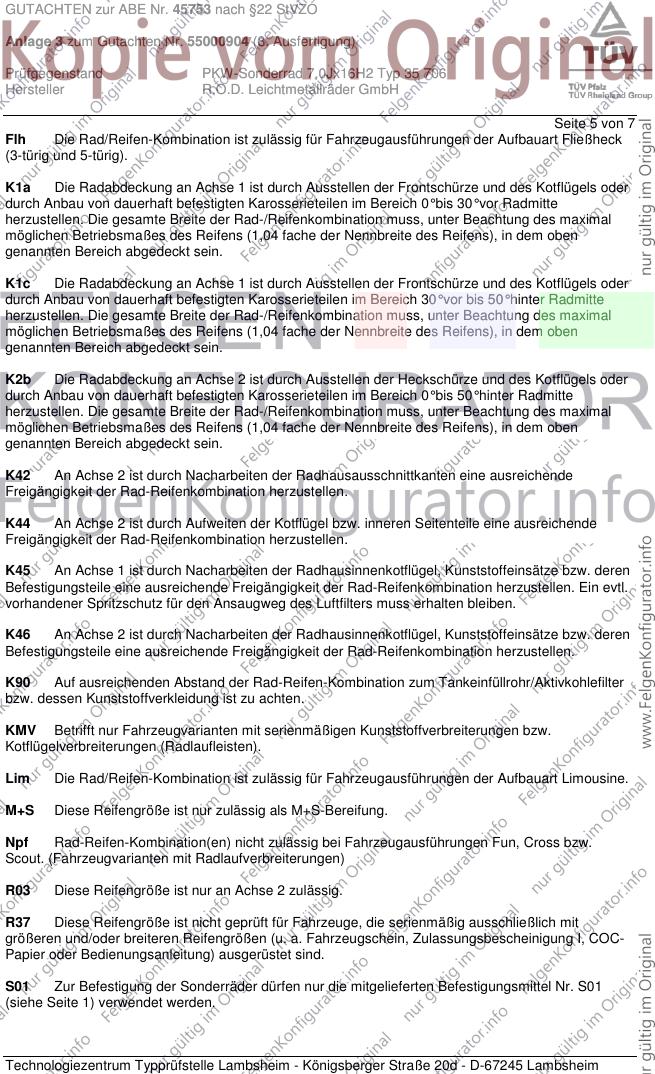

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 7
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

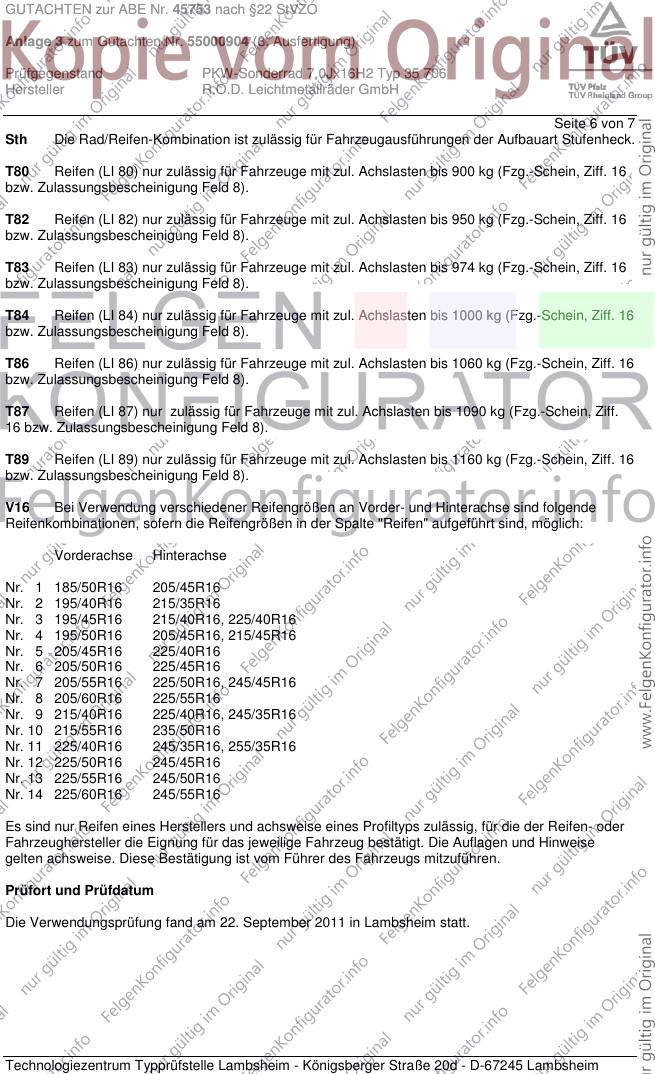

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 7
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. September 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

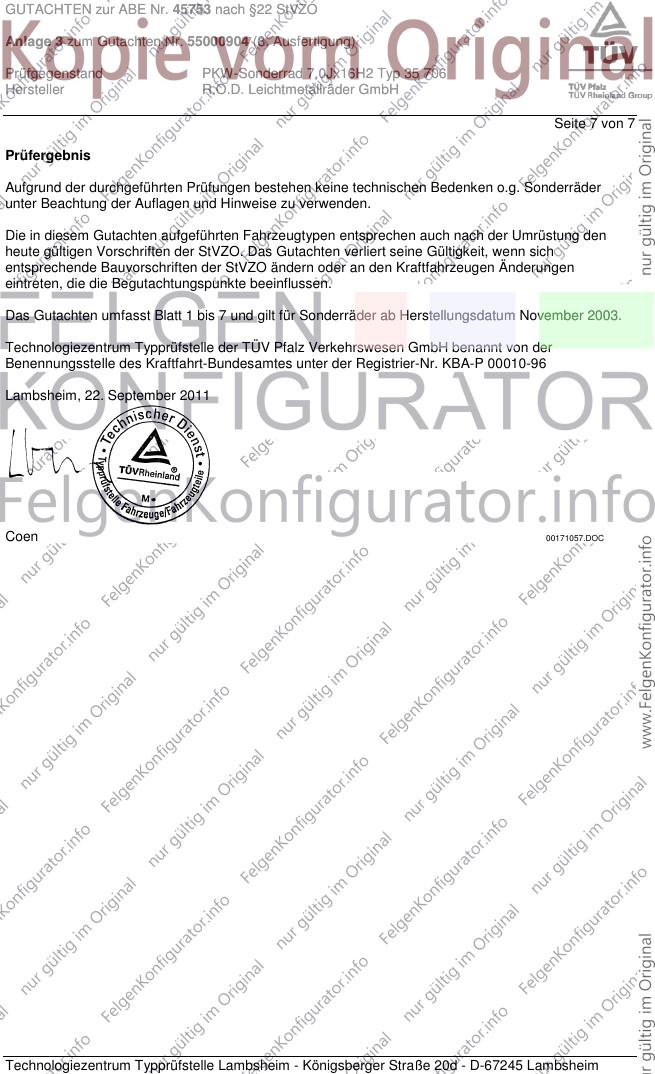

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55000904 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 22. September 2011
Coen 00171057.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
