GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 8
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell CAMPO
Typ CA 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
U2 CA 707 U2/ohne Ring 5/112/57,1 46 710 2025
Kennzeichnungen
KBA-Nummer 46267
Herstellerzeichen rial
Radtyp und Ausführung CA 707 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55161205) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH

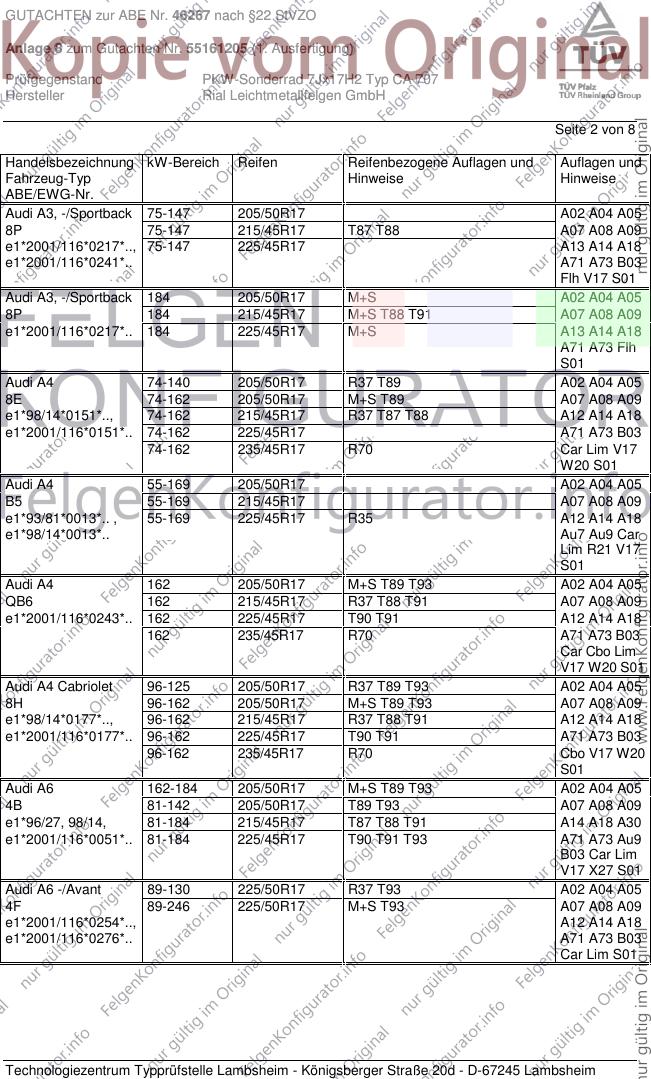

Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 75-147 205/50R17 A02 A04 A05
8P 75-147 215/45R17 T87 T88 A07 A08 A09
e1*2001/116*0217*.., 75-147 225/45R17 A13 A14 A18
e1*2001/116*0241*.. A71 A73 B03
Flh V17 S01
Audi A3, -/Sportback 184 205/50R17 M+S A02 A04 A05
8P 184 215/45R17 M+S T88 T91 A07 A08 A09
e1*2001/116*0217*.. 184 225/45R17 M+S A13 A14 A18
A71 A73 Flh
S01
Audi A4 74-140 205/50R17 R37 T89 A02 A04 A05
8E 74-162 205/50R17 M+S T89 A07 A08 A09
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 A12 A14 A18
e1*2001/116*0151*.. 74-162 225/45R17 A71 A73 B03
74-162 235/45R17 R70 Car Lim V17
W20 S01
Audi A4 55-169 205/50R17 A02 A04 A05
B5 55-169 215/45R17 A07 A08 A09
e1*93/81*0013*.. , 55-169 225/45R17 R35 A12 A14 A18
e1*98/14*0013*.. Au7 Au9 Car
Lim R21 V17
S01
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A07 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A14 A18
162 235/45R17 R70 A71 A73 B03
Car Cbo Lim
V17 W20 S01
Audi A4 Cabriolet 96-125 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 A07 A08 A09
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A12 A14 A18
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 A71 A73 B03
96-162 235/45R17 R70 Cbo V17 W20
S01
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A07 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 A14 A18 A30
e1*2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 A71 A73 Au9
B03 Car Lim
V17 X27 S01
Audi A6 -/Avant 89-130 225/50R17 R37 T93 A02 A04 A05
4F 89-246 225/50R17 M+S T93 A07 A08 A09
e1*2001/116*0254*.., A12 A14 A18
e1*2001/116*0276*.. A71 A73 B03
Car Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea/Toledo 74-110 205/50R17 A01 K49 R37 A02 A04 A05
5P 74-110 215/45R17 R37 T87 A07 A08 A09
e9*2001/116*0050*.. 74-110 225/45R17 R03 A12 A14 A18
74-110 225/45R17 A01 K49 A58 Flh Sth
V17 S01
Seat Leon 75-110 205/50R17 A02 A04 A05
1P 75-110 215/45R17 T87 T88 A07 A08 A09
e9*2001/116*0052*.. 75-110 225/45R17 A12 A14 A18
A58 Flh V17
S01
Skoda Octavia 147 205/50R17 M+S A02 A04 A05
1Z 147 215/45R17 M+S T91 A07 A08 A09
e11*2001/116*0230*. 55-110 205/50R17 R37 T89 T93 A12 A14 A18
55-110 215/45R17 R37 T88 T91 Car Lim V17
55-147 225/45R17 T90 T91 S01
VW Caddy 51-77 205/50R17 K49 T93 A01 A02 A04
2K, 2KN 51-77 215/45R17 K49 T91 A05 A07 A08
e1*2001/116*0252*.., 51-77 225/45R17 K49 K50 T90 T91 T93 A09 A12 A14
L320 A18 S01
VW Golf 55-147 205/50R17 A01 K49 R37 A02 A04 A05
1K 55-147 215/45R17 R37 T87 T88 A07 A08 A09
e1*2001/116*0242*.. 55-147 225/45R17 R03 A12 A14 A18
55-184 205/50R17 A01 K49 M+S Flh V17 S01
55-184 215/45R17 M+S T87 T88
55-184 225/45R17 A01 K49
VW Golf Plus 55-110 205/50R17 A02 A04 A05
1KP 55-110 215/45R17 T87 T88 T91 A07 A08 A09
e1*2001/116*0304*.. 55-110 225/45R17 A12 A14 A18
A58 Flh V17
S01
VW Jetta 75-110 205/50R17 A01 K49 K56 A02 A04 A05
1KM 75-110 215/45R17 A07 A08 A09
e1*2001/116*0328*.. 75-110 225/45R17 A01 K49 K50 K56 A12 A14 A18
A58 Sth V17
S01
VW Passat 75-147 205/50R17 A12 R37 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A07 A08 A09
e1*2001/116*0307*.. 75-147 215/50R17 A12 A14 A18 A58
75-147 225/45R17 A12 Lim V17 S01
75-147 235/45R17 A12 R70
VW Passat Variant 75-147 205/50R17 A12 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A07 A08 A09
e1*2001/116*0307*.. 75-147 215/50R17 A12 T90 A14 A18 A58
75-147 225/45R17 A12 T90 Car V17 S01
75-147 235/45R17 A12 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH

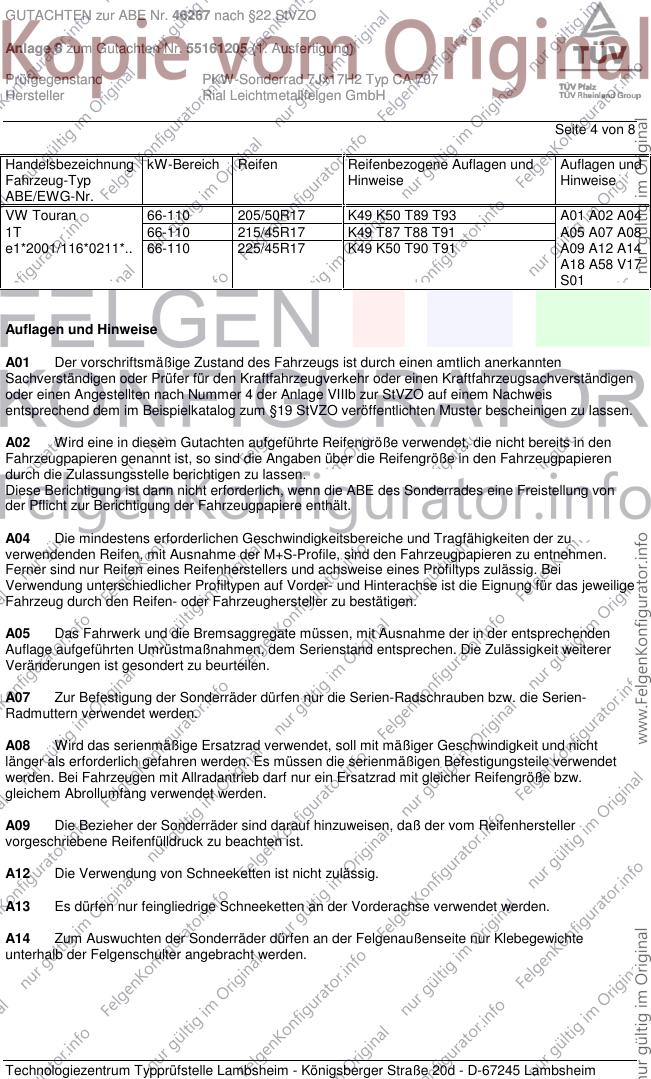

Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-110 205/50R17 K49 K50 T89 T93 A01 A02 A04
1T 66-110 215/45R17 K49 T87 T88 T91 A05 A07 A08
e1*2001/116*0211*.. 66-110 225/45R17 K49 K50 T90 T91 A09 A12 A14
A18 A58 V17
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 8
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH

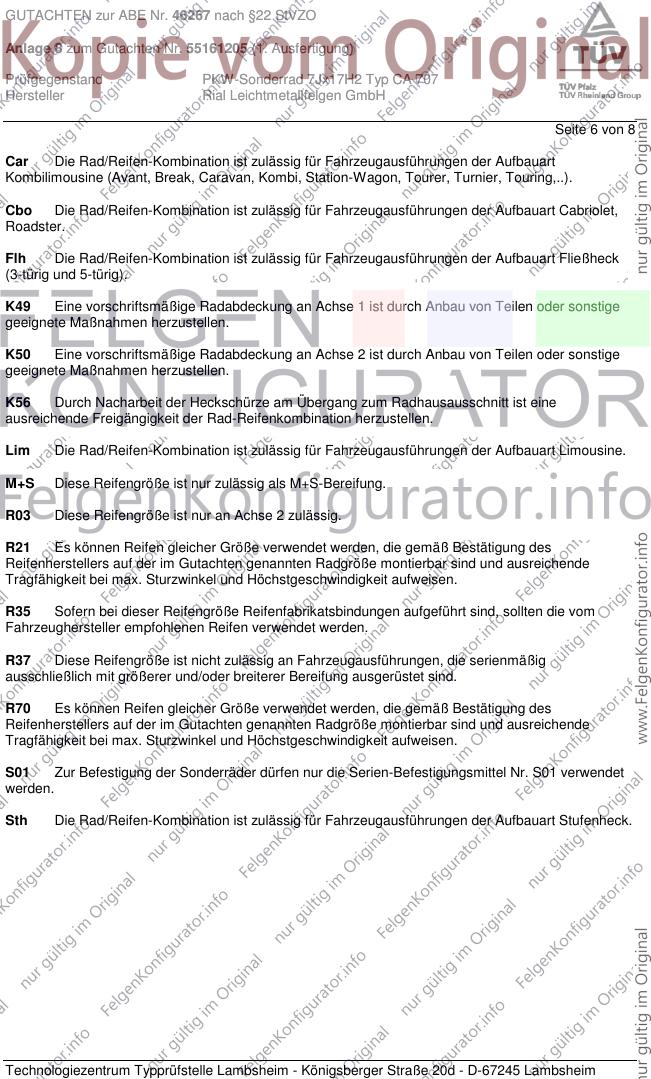

Seite 6 von 8
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01 verwendet
werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 8
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienrädern 7,5 x 17
ET25 (A6 Allroad).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46267 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55161205 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ CA 707
Hersteller Rial Leichtmetallfelgen GmbH

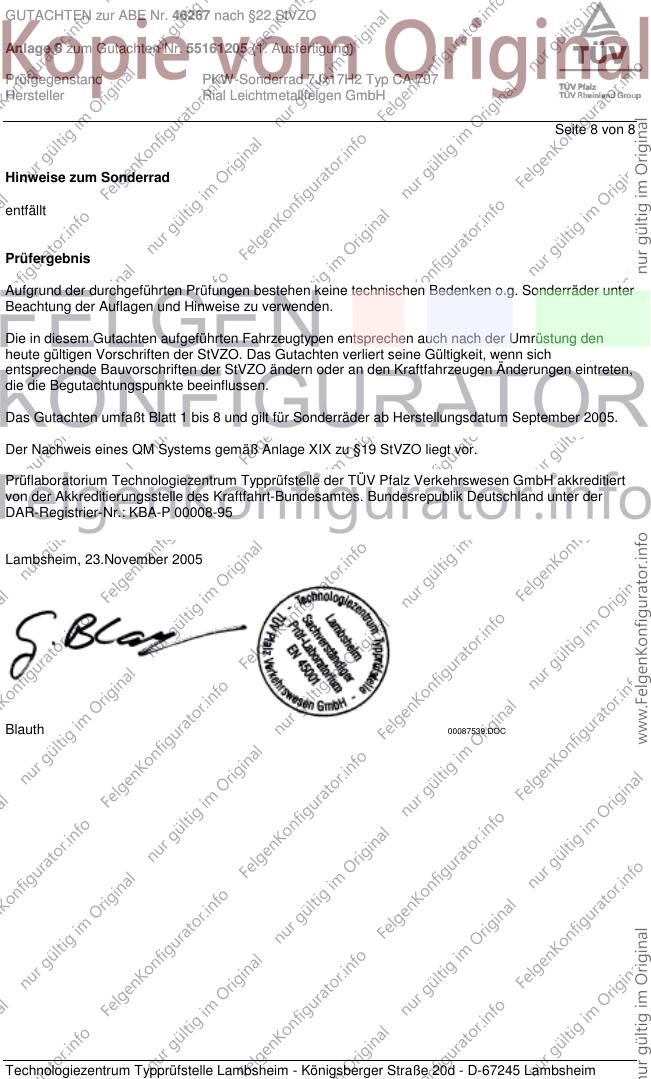

Seite 8 von 8
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.November 2005
Blauth 00087539.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
