GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 CO 757 B7/Z16 Ø70-57,1 5/112/57,1 35 775 2075
Kennzeichnungen
KBA-Nummer 46405
Herstellerzeichen rial
Radtyp und Ausführung CO 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 60° Kegel 120 30
S02 Schraube M14x1,5 60° Kegel 170 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55160905) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 12

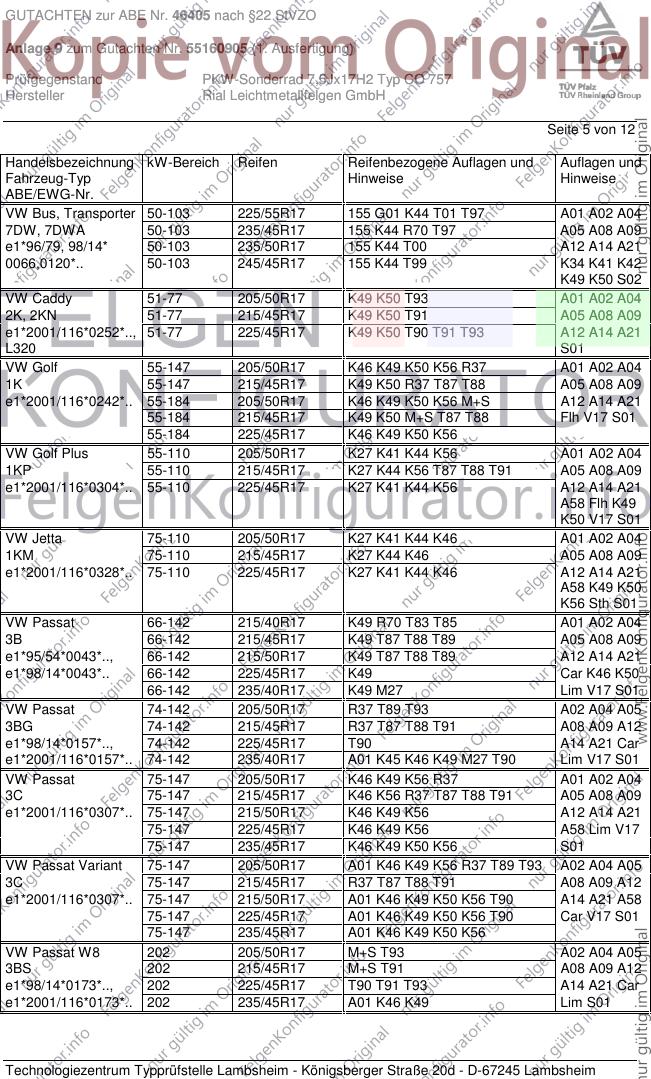

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/50R17 G08 T89 A01 A02 A04
44 64-147 215/45R17 T87 T88 A05 A08 A09
C727, /1 A12 A14 A21
L03 L13 R21
S01
Audi 100, 200 Q. 98-162 205/50R17 G08 T89 A01 A02 A04
44Q 98-162 215/45R17 T87 T88 A05 A08 A09
D403, /1 A12 A14 A21
L03 L13 R21
S01
Audi 100, 200, A6 169-213 225/45R17 T90 T91 A02 A04 A05
C4 169-213 245/40R17 A01 K44 K46 K49 K50 R35 R70 A08 A09 A12
F619, /1 60-142 205/50R17 R37 T89 A14 A21 R21
60-142 225/45R17 A01 K49 V17 S01
Audi 80, 90 Quattro 162-169 205/50R17 A02 A04 A05
89Q 162-169 215/45R17 A08 A09 A12
E399, /1 162-169 225/45R17 A01 K46 A14 A21 R21
V17 S01
Audi 80, Quattro, S2 169 205/50R17 A02 A04 A05
B4 169 215/45R17 A08 A09 A12
F889, /1 169 225/45R17 A01 K46 A14 A21 R21
85-128 205/45R17 V17 S01
85-128 215/45R17 T87
Audi A3, -/Sportback 75-147 205/50R17 K46 K49 K50 K56 R37 A01 A02 A04
8P 75-147 215/45R17 K46 K49 K50 K56 R37 T87 T88 A05 A08 A09
e1*2001/116*0217*.., 75-147 225/45R17 K46 K49 K50 K56 A12 A14 A21
e1*2001/116*0241*.. 75-147 235/45R17 K46 K49 K50 K56 A71 A73 Flh
V17 S01
Audi A3, -/Sportback 184 205/50R17 K46 K49 K50 K56 M+S A01 A02 A04
8P 184 215/45R17 K46 K49 K50 K56 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.. 184 225/45R17 K46 K49 K50 K56 A12 A14 A21
184 235/45R17 K46 K49 K50 K56 A71 A73 Flh
S01
Audi A4 74-140 205/50R17 R37 T89 A02 A04 A05
8E 74-188 205/50R17 M+S T89 A08 A09 A12
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 A14 A21 A71
e1*2001/116*0151*.. 74-188 225/45R17 A73 Car Lim
74-188 235/45R17 A01 K49 K50 V17 S01
Audi A4 55-169 205/50R17 A01 K46 K49 A02 A04 A05
B5 55-169 215/45R17 T87 T88 T91 A08 A09 A12
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K44 K46 K49 K50 K56 A14 A21 Au7
e1*98/14*0013*.. 55-169 245/35R17 A01 K44 K49 K50 K56 L02 R70 Au9 Car Lim
T87 V17 S01
55-169 225/45R17 A01 K46 K49 K50 R35
55-169 235/40R17 A01 K44 K46 K49 K50 K56 M27
55-169 245/40R17 A01 K44 K46 K50 K56 M44 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A14 A21 A71
162 235/45R17 A01 K49 K50 A73 Car Cbo
Lim V17 S01
Audi A4 Cabriolet 96-125 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A14 A21 A71
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 A73 Cbo V17
96-162 235/45R17 A01 K49 K50 S01
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A08 A09 A12
e1*98/14*0151*.., A14 A21 A71
e1*2001/116* A73 Car Cbo
0151,0177,0243*.. Lim S01
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A08 A09 A12
e1*96/27, 98/14, 81-184 215/45R17 A01 K49 T87 T88 T91 A14 A21 A71
e1*2001/116*0051*.. 81-184 225/45R17 A01 K46 K49 T90 T91 T93 A73 Au9 Car
81-184 235/40R17 A01 K46 K49 M27 T90 T94 Lim V17 X27
81-184 235/45R17 A01 G40 K46 K49 S01
Audi A6 -/Avant 89-246 225/50R17 T93 A02 A04 A05
4F 89-246 235/45R17 T93 A08 A09 A12
e1*2001/116*0254*.., 89-246 245/45R17 A14 A21 A71
e1*2001/116*0276*.. A73 Car Lim
V17 S01
Audi A6, S6 191-250 225/45R17 A13 M+S R37 T90 T91 T93 A02 A04 A05
4B 191-250 235/45R17 A12 M+S R37 T93 A08 A09 A14
e1*96/27, 98/14, A21 A71 A73
2001/116*0051*.. X27 S01
Audi A8 155-171 235/55R17 A02 A04 A05
4E 155-171 245/50R17 A01 K49 A08 A09 A12
e1*2001/116*0198*.., 155-171 245/55R17 A01 G01 K41 K49 A14 A21 A71
e1*2001/116*0246*.. 155-246 235/55R17 M+S A73 B03 Lim
RDK S01
Audi A8, S8 110-250 225/55R17 R35 A02 A04 A05
D2 110-250 245/45R17 A08 A09 A12
G850, A14 A21 A71
e1*93/81*0005*..; A73 A8b B03
e1*98/14*0005*.. NBF R21 S01
Audi V8 180-206 235/45R17 A01 G41 A02 A04 A05
D11 180-206 245/40R17 A08 A09 A12
F127 A14 A21 R70
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea/Toledo 74-110 205/50R17 K46 K49 K50 K56 R37 A01 A02 A04
5P 74-110 215/45R17 K46 K49 K50 R37 T87 A05 A08 A09
e9*2001/116*0050*.. 74-110 225/45R17 K46 K49 K50 K56 A12 A14 A21
A58 Flh Sth
V17 S01
Seat Leon 75-110 205/50R17 K27 K41 K46 K49 K50 A01 A02 A04
1P 75-110 215/45R17 K27 K49 K50 T87 T88 A05 A08 A09
e9*2001/116*0052*.. 75-110 225/45R17 K27 K41 K46 K49 K50 A12 A14 A21
A58 Flh V17
S01
Skoda Octavia 147 205/50R17 K49 M+S A01 A02 A04
1Z 147 215/45R17 K49 M+S T91 A05 A08 A09
e11*2001/116*0230*. 55-110 205/50R17 K49 R37 T89 T93 A12 A14 A21
55-110 215/45R17 K49 R37 T88 T91 Car Lim V17
55-147 225/45R17 K49 T90 T91 S01
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A14 A21 A58
74-142 235/40R17 A01 K45 K49 M27 T90 T94 Lim V17 S01
VW Bus 50-103 225/55R17 155 G01 K44 T01 T97 A01 A02 A04
7DB 50-103 235/45R17 155 K44 R70 T94 T97 T99 A05 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 155 K44 T00 T96 A12 A14 A21
e1*98/14*0067*.. 50-103 245/45R17 155 K44 T95 T99 K34 K41 K42
K49 K50 S02
VW Bus 65-150 225/55R17 155 G67 K41 T97 A01 A02 A04
7DZ 65-150 235/45R17 155 R70 T97 A05 A08 A09
e1*97/27*0095*.., 65-150 235/50R17 155 K41 K42 K44 K49 K50 T00 A12 A14 A21
e1*98/14*0095*.. T96 K34 S02
65-150 245/45R17 155 K41 K42 K44 K49 K50 T95
T99
VW Bus, California 111-150 225/55R17 155 G67 K41 T01 A01 A02 A04
7DZA 111-150 235/50R17 155 K41 K42 K44 K49 K50 T00 A05 A08 A09
e1*98/14P0143*.. 111-150 245/45R17 155 K41 K42 K44 K49 K50 T99 A12 A14 A21
K34 S02
VW Bus, Transporter 44-81 225/55R17 155 G01 T97 A01 A02 A04
70X0.., 70X1.. 44-81 235/45R17 155 R70 T93 T94 T97 T99 A05 A08 A09
F514, 519, 521, 576, 44-81 245/45R17 155 T95 T99 A12 A14 A21
F657, G206,213-214, K34 K49 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 225/55R17 155 G01 K44 T01 T97 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 155 K44 R70 T93 T94 T97 A05 A08 A09
H297-300, 304, 306, 50-103 235/50R17 155 K44 T00 T96 A12 A14 A21
H322-327 50-103 245/45R17 155 K44 T95 T99 K34 K41 K42
K49 K50 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus, Transporter 50-103 225/55R17 155 G01 K44 T01 T97 A01 A02 A04
7DW, 7DWA 50-103 235/45R17 155 K44 R70 T97 A05 A08 A09
e1*96/79, 98/14* 50-103 235/50R17 155 K44 T00 A12 A14 A21
0066,0120*.. 50-103 245/45R17 155 K44 T99 K34 K41 K42
K49 K50 S02
VW Caddy 51-77 205/50R17 K49 K50 T93 A01 A02 A04
2K, 2KN 51-77 215/45R17 K49 K50 T91 A05 A08 A09
e1*2001/116*0252*.., 51-77 225/45R17 K49 K50 T90 T91 T93 A12 A14 A21
L320 S01
VW Golf 55-147 205/50R17 K46 K49 K50 K56 R37 A01 A02 A04
1K 55-147 215/45R17 K49 K50 R37 T87 T88 A05 A08 A09
e1*2001/116*0242*.. 55-184 205/50R17 K46 K49 K50 K56 M+S A12 A14 A21
55-184 215/45R17 K49 K50 M+S T87 T88 Flh V17 S01
55-184 225/45R17 K46 K49 K50 K56
VW Golf Plus 55-110 205/50R17 K27 K41 K44 K56 A01 A02 A04
1KP 55-110 215/45R17 K27 K44 K56 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*.. 55-110 225/45R17 K27 K41 K44 K56 A12 A14 A21
A58 Flh K49
K50 V17 S01
VW Jetta 75-110 205/50R17 K27 K41 K44 K46 A01 A02 A04
1KM 75-110 215/45R17 K27 K44 K46 A05 A08 A09
e1*2001/116*0328*.. 75-110 225/45R17 K27 K41 K44 K46 A12 A14 A21
A58 K49 K50
K56 Sth S01
VW Passat 66-142 215/40R17 K49 R70 T83 T85 A01 A02 A04
3B 66-142 215/45R17 K49 T87 T88 T89 A05 A08 A09
e1*95/54*0043*.., 66-142 215/50R17 K49 T87 T88 T89 A12 A14 A21
e1*98/14*0043*.. 66-142 225/45R17 K49 Car K46 K50
66-142 235/40R17 K49 M27 Lim V17 S01
VW Passat 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 T90 A14 A21 Car
e1*2001/116*0157*.. 74-142 235/40R17 A01 K45 K46 K49 M27 T90 Lim V17 S01
VW Passat 75-147 205/50R17 K46 K49 K56 R37 A01 A02 A04
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A05 A08 A09
e1*2001/116*0307*.. 75-147 215/50R17 K46 K49 K56 A12 A14 A21
75-147 225/45R17 K46 K49 K56 A58 Lim V17
75-147 235/45R17 K46 K49 K50 K56 S01
VW Passat Variant 75-147 205/50R17 A01 K46 K49 K56 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0307*.. 75-147 215/50R17 A01 K46 K49 K50 K56 T90 A14 A21 A58
75-147 225/45R17 A01 K46 K49 K50 K56 T90 Car V17 S01
75-147 235/45R17 A01 K46 K49 K50 K56
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A12
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A14 A21 Car
e1*2001/116*0173*.. 202 235/45R17 A01 K46 K49 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

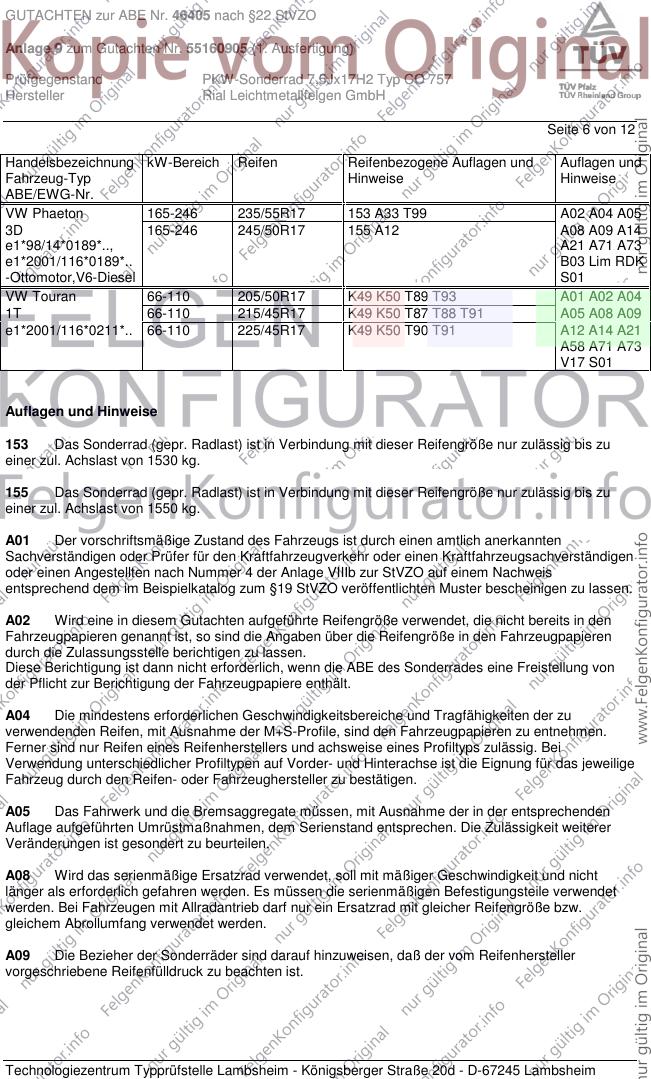

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 235/55R17 153 A33 T99 A02 A04 A05
3D 165-246 245/50R17 155 A12 A08 A09 A14
e1*98/14*0189*.., A21 A71 A73
e1*2001/116*0189*.. B03 Lim RDK
-Ottomotor,V6-Diesel S01
VW Touran 66-110 205/50R17 K49 K50 T89 T93 A01 A02 A04
1T 66-110 215/45R17 K49 K50 T87 T88 T91 A05 A08 A09
e1*2001/116*0211*.. 66-110 225/45R17 K49 K50 T90 T91 A12 A14 A21
A58 A71 A73
V17 S01
Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

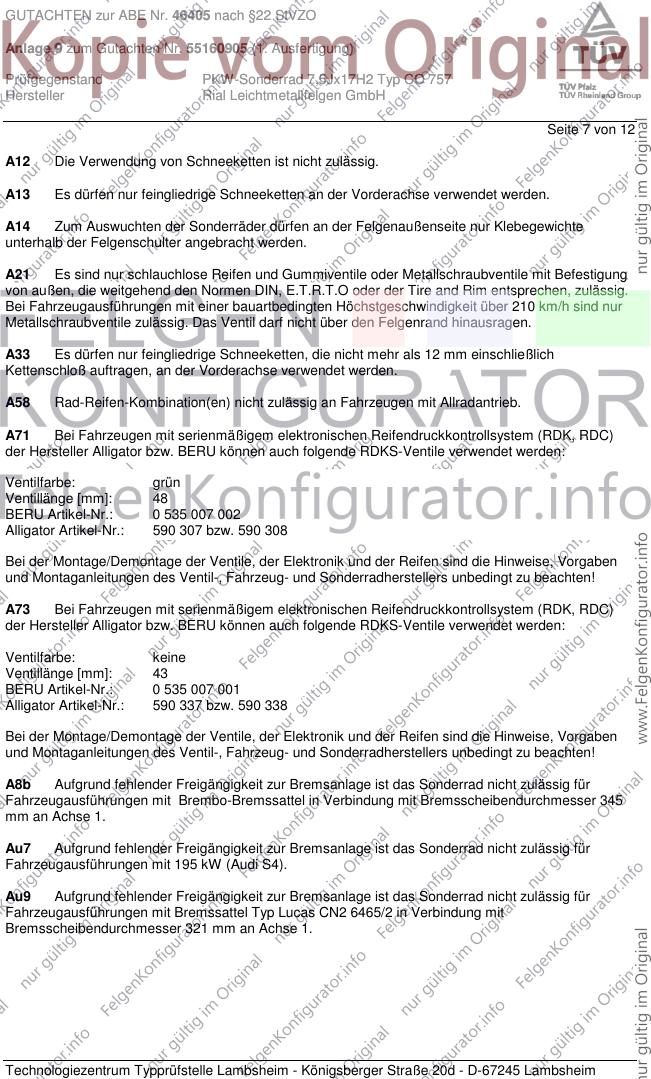

Seite 7 von 12
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 12
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G08 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 215/60R15 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
G40 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/55R16 oder
235/40R18 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§
57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G41 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/60R15 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G67 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 225/60R16 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

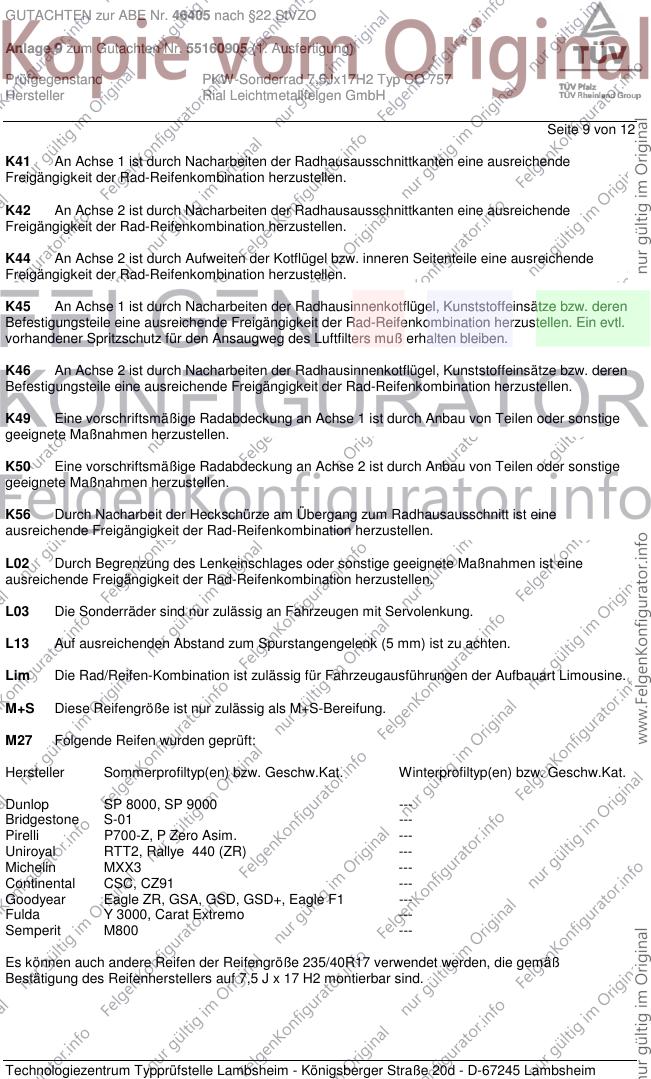

Seite 9 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L03 Die Sonderräder sind nur zulässig an Fahrzeugen mit Servolenkung.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 12
M44 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000 -
Bridgestone S-01, RE-71 -
Uniroyal RTT-1, RTT-2 (ZR) -
Continental SportContact -
Goodyear Eagle F1, Eagle ZR, GSD+ -
Es können auch andere Reifen der Reifengröße 245/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
NBF Das Sonderrad ist nicht zulässig für beschußgeschützte Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.

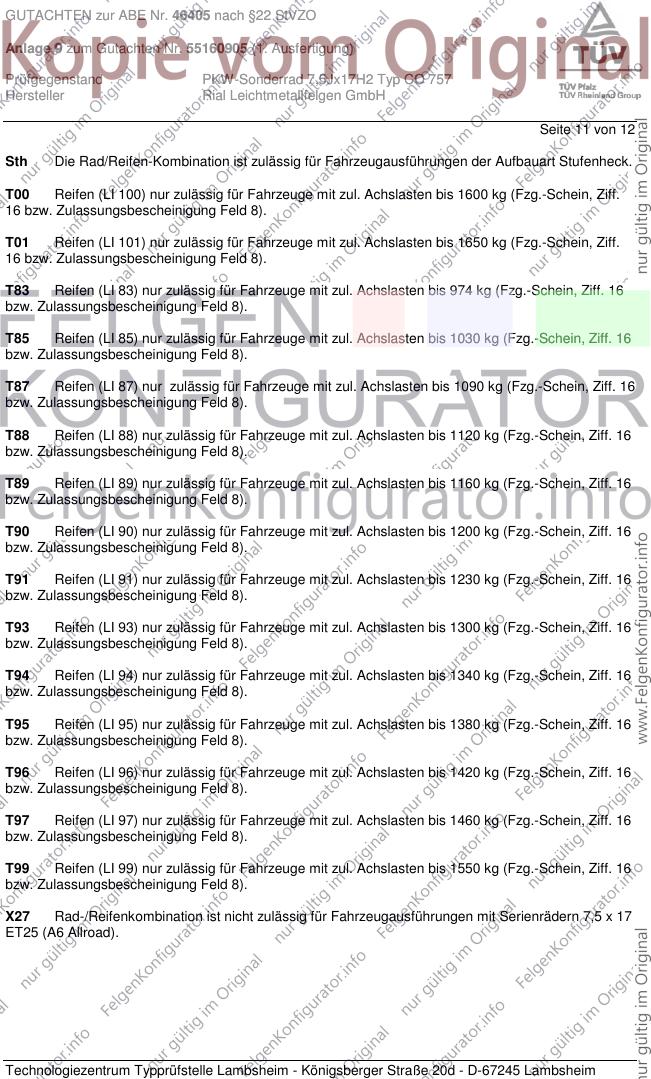

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 12
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienrädern 7,5 x 17
ET25 (A6 Allroad).

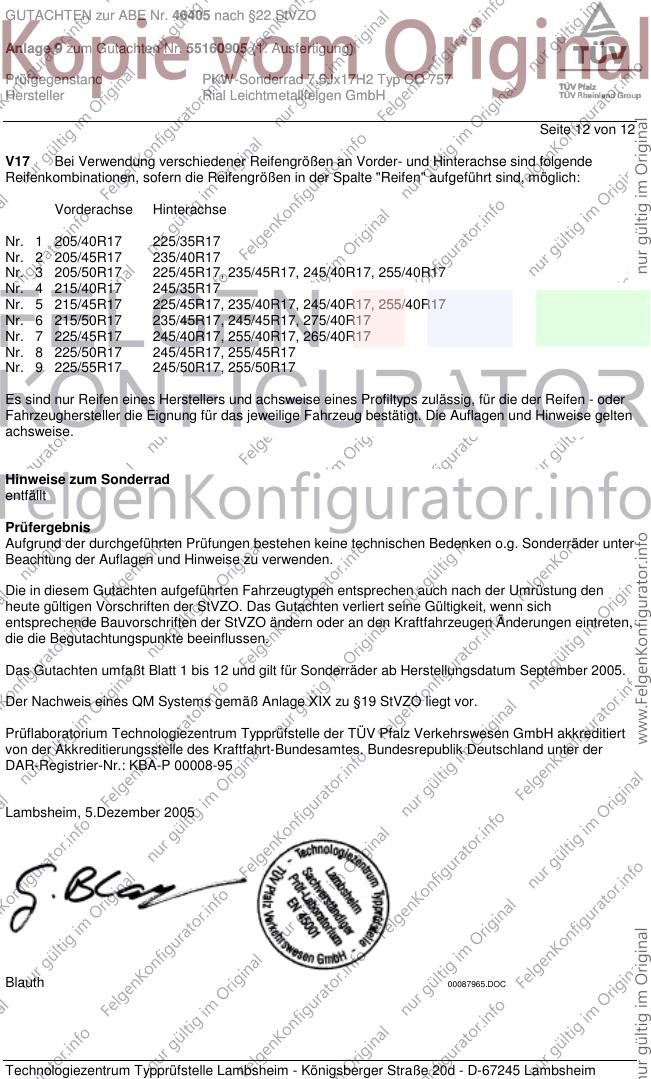

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Dezember 2005
Blauth 00087965.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
