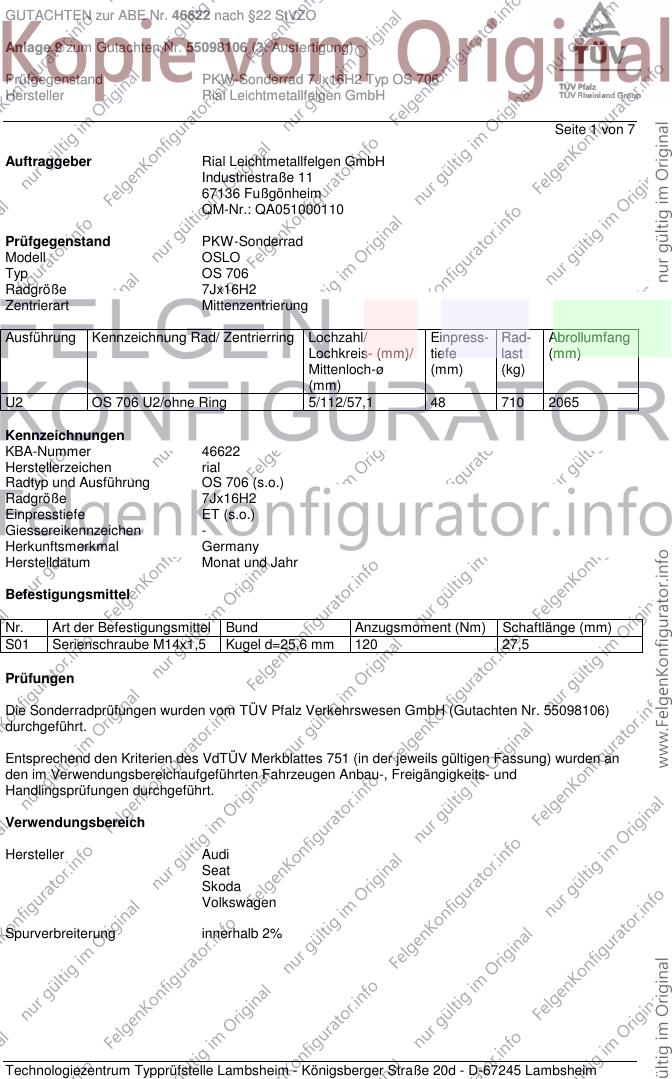

GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell OSLO
Typ OS 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
U2 OS 706 U2/ohne Ring 5/112/57,1 48 710 2065
Kennzeichnungen
KBA-Nummer 46622
Herstellerzeichen rial
Radtyp und Ausführung OS 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55098106)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

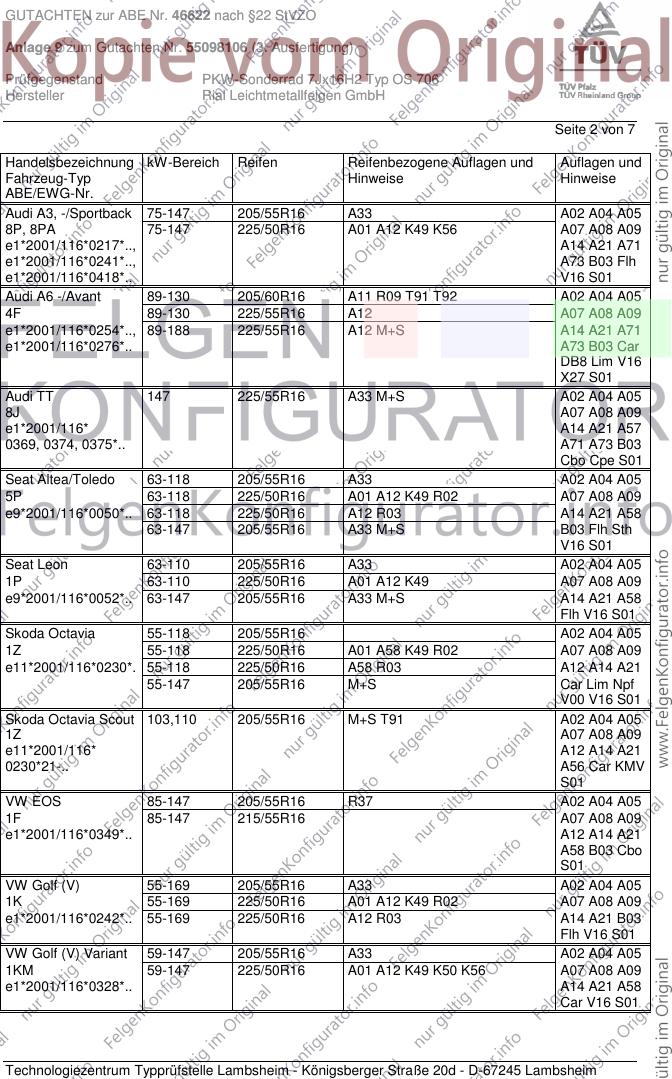

GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 75-147 205/55R16 A33 A02 A04 A05
8P, 8PA 75-147 225/50R16 A01 A12 K49 K56 A07 A08 A09
e1*2001/116*0217*.., A14 A21 A71
e1*2001/116*0241*.., A73 B03 Flh
e1*2001/116*0418*.. V16 S01
Audi A6 -/Avant 89-130 205/60R16 A11 R09 T91 T92 A02 A04 A05
4F 89-130 225/55R16 A12 A07 A08 A09
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A14 A21 A71
e1*2001/116*0276*.. A73 B03 Car
DB8 Lim V16
X27 S01
Audi TT 147 225/55R16 A33 M+S A02 A04 A05
8J A07 A08 A09
e1*2001/116* A14 A21 A57
0369, 0374, 0375*.. A71 A73 B03
Cbo Cpe S01
Seat Altea/Toledo 63-118 205/55R16 A33 A02 A04 A05
5P 63-118 225/50R16 A01 A12 K49 R02 A07 A08 A09
e9*2001/116*0050*.. 63-118 225/50R16 A12 R03 A14 A21 A58
63-147 205/55R16 A33 M+S B03 Flh Sth
V16 S01
Seat Leon 63-110 205/55R16 A33 A02 A04 A05
1P 63-110 225/50R16 A01 A12 K49 A07 A08 A09
e9*2001/116*0052*.. 63-147 205/55R16 A33 M+S A14 A21 A58
Flh V16 S01
Skoda Octavia 55-118 205/55R16 A02 A04 A05
1Z 55-118 225/50R16 A01 A58 K49 R02 A07 A08 A09
e11*2001/116*0230*. 55-118 225/50R16 A58 R03 A12 A14 A21
55-147 205/55R16 M+S Car Lim Npf
V00 V16 S01
Skoda Octavia Scout 103,110 205/55R16 M+S T91 A02 A04 A05
1Z A07 A08 A09
e11*2001/116* A12 A14 A21
0230*21-.. A56 Car KMV
S01
VW EOS 85-147 205/55R16 R37 A02 A04 A05
1F 85-147 215/55R16 A07 A08 A09
e1*2001/116*0349*.. A12 A14 A21
A58 B03 Cbo
S01
VW Golf (V) 55-169 205/55R16 A33 A02 A04 A05
1K 55-169 225/50R16 A01 A12 K49 R02 A07 A08 A09
e1*2001/116*0242*.. 55-169 225/50R16 A12 R03 A14 A21 B03
Flh V16 S01
VW Golf (V) Variant 59-147 205/55R16 A33 A02 A04 A05
1KM 59-147 225/50R16 A01 A12 K49 K50 K56 A07 A08 A09
e1*2001/116*0328*.. A14 A21 A58
Car V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/55R16 A33 A02 A04 A05
1KP 55-125 225/50R16 A01 A12 K49 K56 A07 A08 A09
e1*2001/116*0304*.. A14 A21 A58
Flh V16 S01
VW Jetta 75-147 205/55R16 A33 A02 A04 A05
1KM 75-147 225/50R16 A01 A12 K49 K50 K56 A07 A08 A09
e1*2001/116*0328*.. A14 A21 A58
Sth V16 S01
VW Passat 75-147 205/55R16 R37 A02 A04 A05
3C 75-147 215/55R16 A07 A08 A09
e1*2001/116*0307*.. A12 A14 A21
B03 Lim S01
VW Passat Variant 75-147 205/55R16 R37 A02 A04 A05
3C 75-147 215/55R16 A07 A08 A09
e1*2001/116*0307*.. A12 A14 A21
B03 Car DB8
S01
VW Touran 66-125 205/55R16 A33 T91 T94 A02 A04 A05
1T A07 A08 A09
e1*2001/116*0211*.. A14 A21 A58
Npf S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7

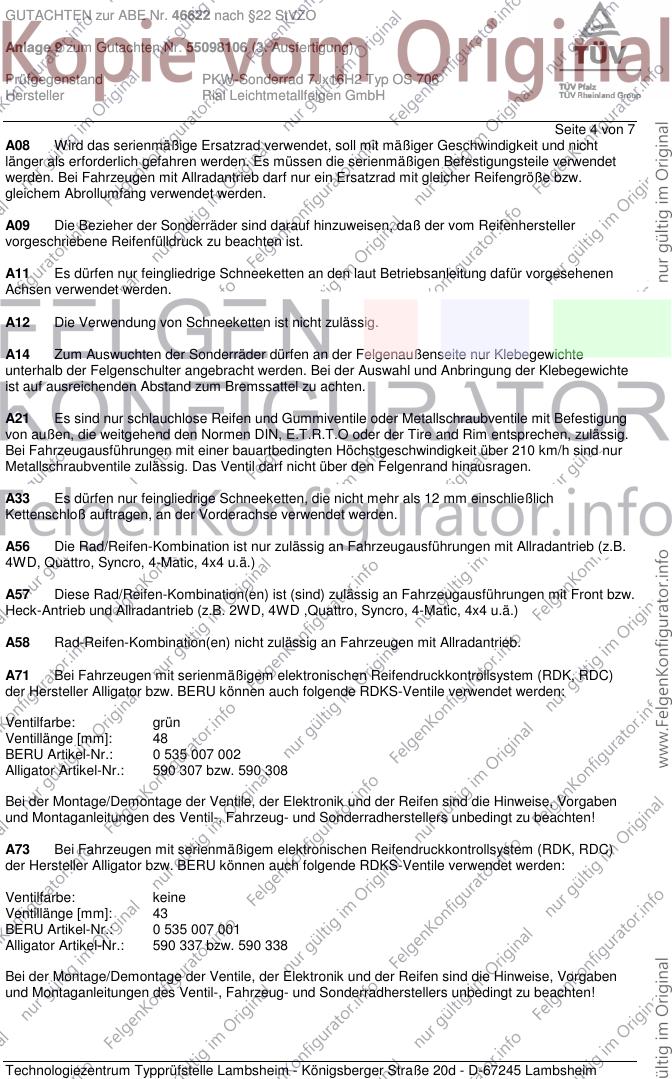

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7

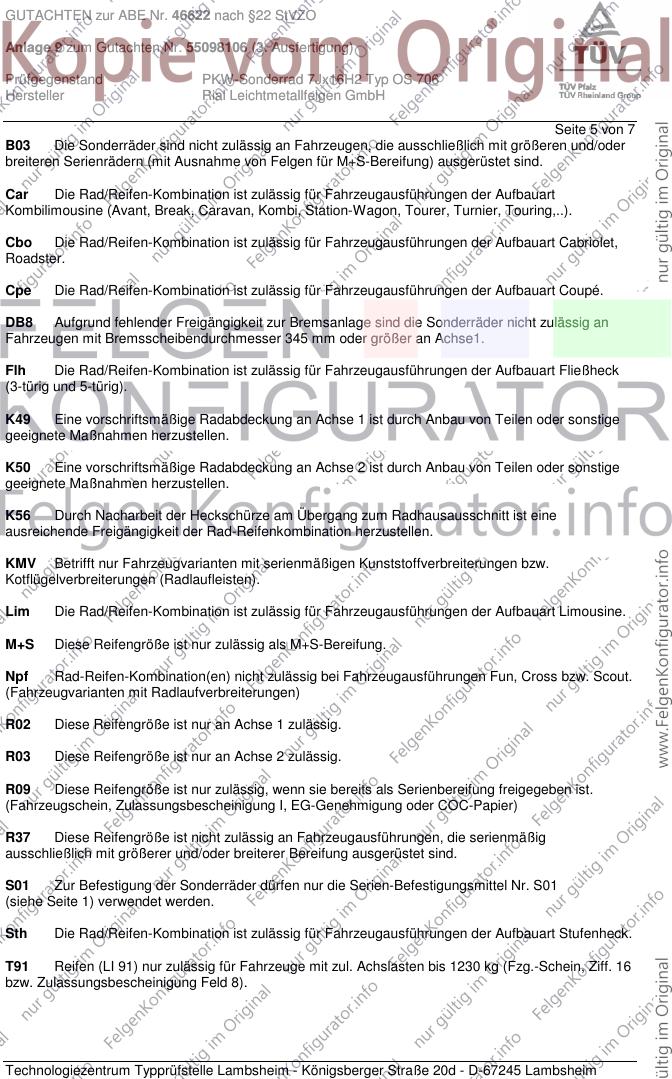

B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7

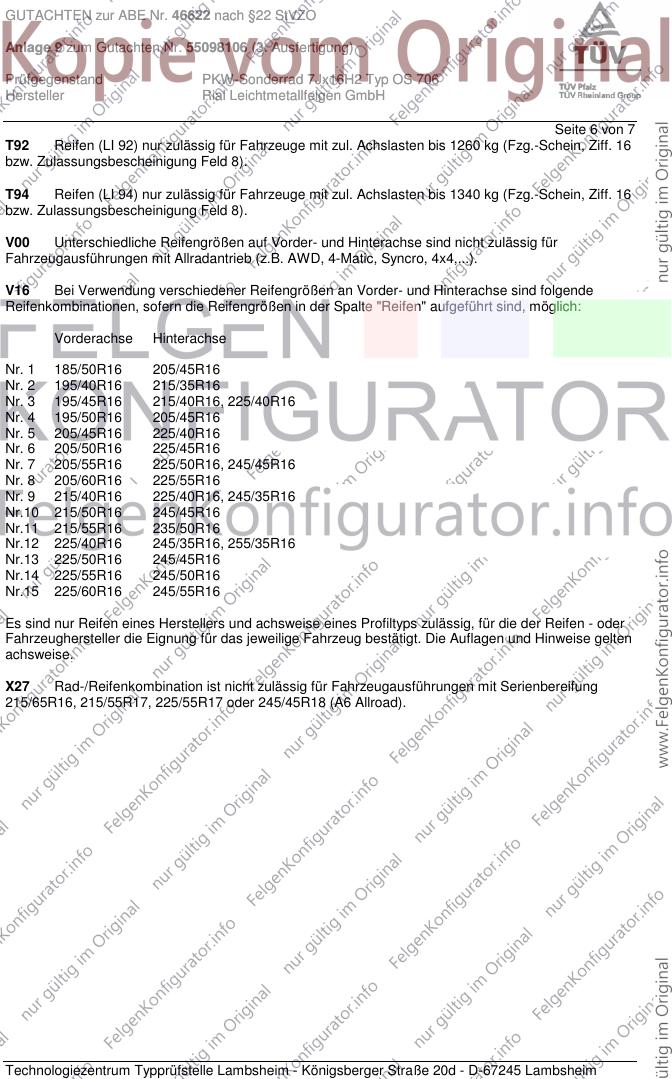

T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienbereifung
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55098106 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH

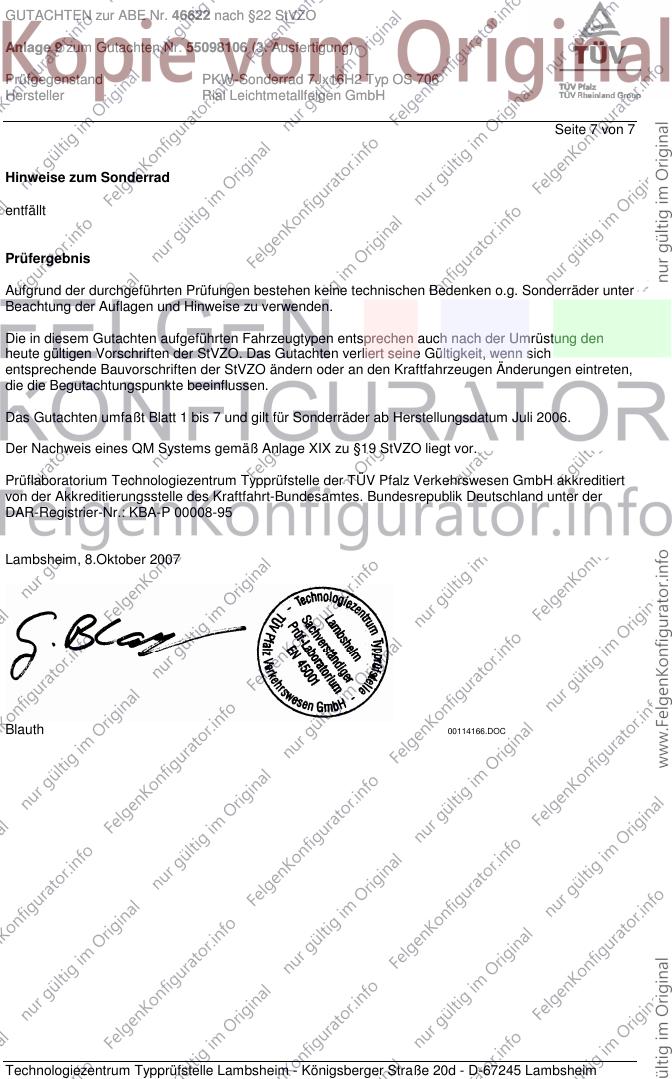

Seite 7 von 7
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juli 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.Oktober 2007
Blauth 00114166.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
