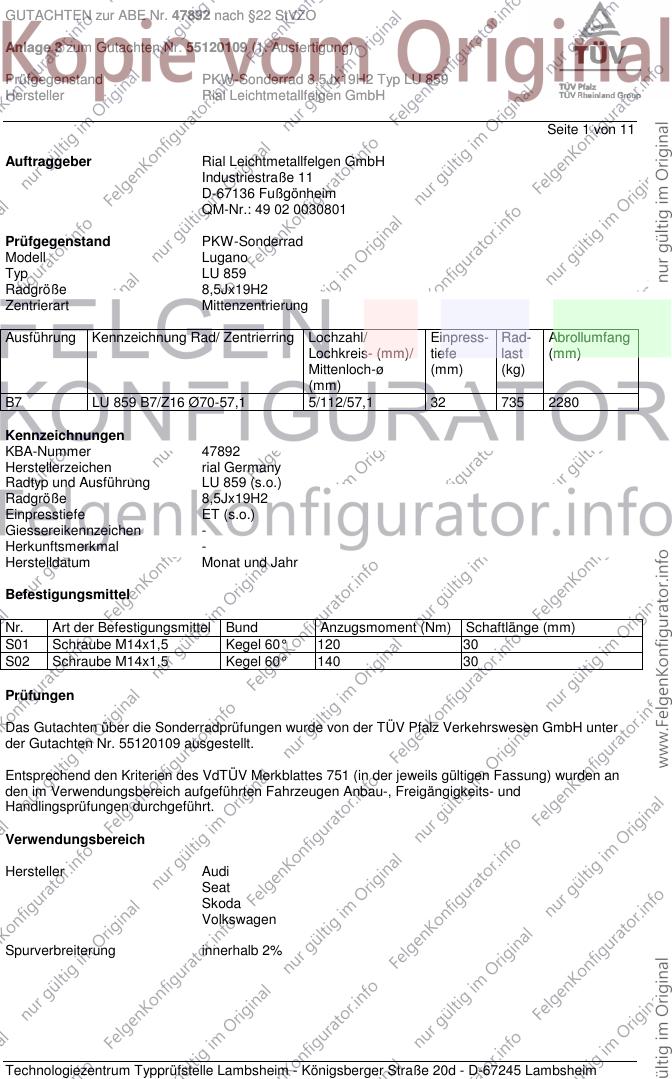

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 11
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 859 B7/Z16 Ø70-57,1 5/112/57,1 32 735 2280
Kennzeichnungen
KBA-Nummer 47892
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55120109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-213 225/35R19 K41 K44 K45 K46 K56 R37 T88 A01 A02 A04
C4 60-213 235/35R19 G01 K41 K43 K44 K45 K46 K56 A05 A08 A09
F619, /1 T87 T91 A12 A19 A99
Car K1c K2c
Lim R21 S01
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A05 A08 A09
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 A12 A19 A71
e1*2001/116*0151*.. A73 A99 Car
Lim V19 S01
Audi A4 55-142 225/35R19 K1c K2b K41 K43 K44 T84 T88 A01 A02 A04
B5 55-195 235/35R19 G01 K1c K2c K41 K43 K44 T87 A05 A08 A09
e1*93/81*0013*.. , T88 T91 A12 A19 A99
e1*98/14*0013*.. Car K45 K46
K56 Lim R21
S01
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 A12 A19 A71
A73 A99 Car
Cbo Lim V19
S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A05 A08 A09
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 A12 A19 A71
e1*2001/116*0177*.. A73 A99 Cbo
V19 S01
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A05 A08 A09
e1*98/14,2001/116* A12 A19 A71
0151,0177,0243*.. A73 A99 K1c
K2c S01
Audi A6 81-184 235/35R19 G40 K2b K41 K44 T87 T88 T91 A01 A02 A04
4B 81-184 245/35R19 G01 K2c K41 K44 T89 T93 A05 A08 A09
e1*96/27, 98/14, A12 A19 A71
e1*2001/116*0051*.. A73 A99 Car
K1c K46 L02
Lim R21 X27
S01
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A02 A04
4F 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 A05 A08 A09
e1*2001/116*0254*.., T96 A12 A19 A71
e1*2001/116*0276*..; A73 A99 Car
e13*2007/46*1080*.. Lim NBF X27
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 11

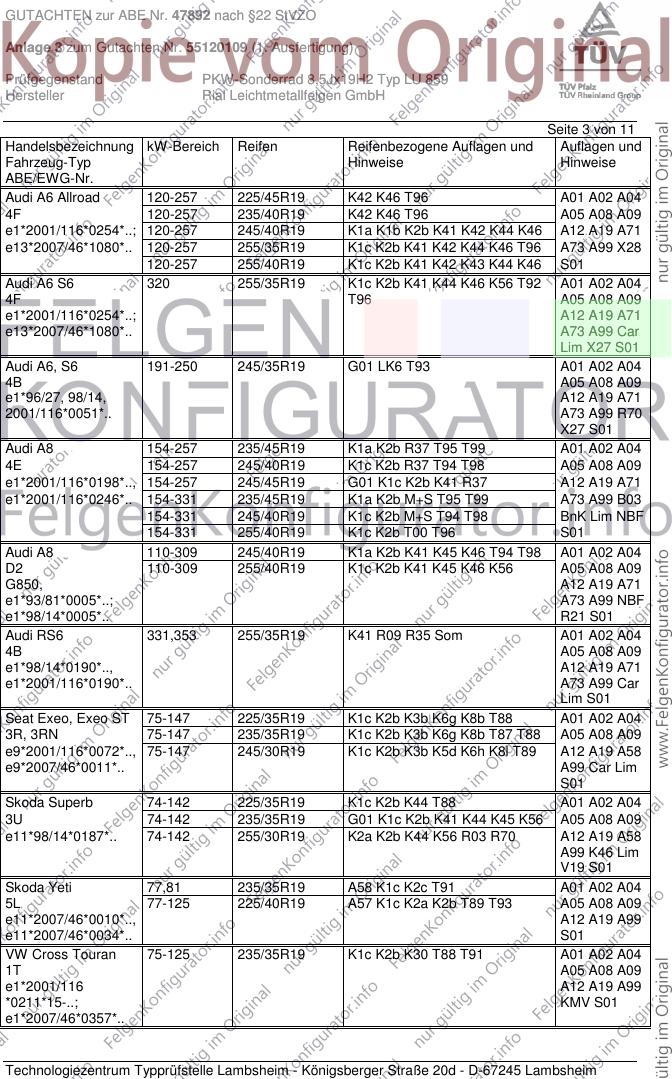

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/45R19 K42 K46 T96 A01 A02 A04
4F 120-257 235/40R19 K42 K46 T96 A05 A08 A09
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 K46 A12 A19 A71
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K44 K46 T96 A73 A99 X28
120-257 255/40R19 K1c K2b K41 K42 K43 K44 K46 S01
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 A01 A02 A04
4F T96 A05 A08 A09
e1*2001/116*0254*..; A12 A19 A71
e13*2007/46*1080*.. A73 A99 Car
Lim X27 S01
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A01 A02 A04
4B A05 A08 A09
e1*96/27, 98/14, A12 A19 A71
2001/116*0051*.. A73 A99 R70
X27 S01
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A02 A04
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A05 A08 A09
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 A12 A19 A71
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99 A73 A99 B03
154-331 245/40R19 K1c K2b M+S T94 T98 BnK Lim NBF
154-331 255/40R19 K1c K2b T00 T96 S01
Audi A8 110-309 245/40R19 K1a K2b K41 K45 K46 T94 T98 A01 A02 A04
D2 110-309 255/40R19 K1c K2b K41 K45 K46 K56 A05 A08 A09
G850, A12 A19 A71
e1*93/81*0005*..; A73 A99 NBF
e1*98/14*0005*.. R21 S01
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A02 A04
4B A05 A08 A09
e1*98/14*0190*.., A12 A19 A71
e1*2001/116*0190*.. A73 A99 Car
Lim S01
Seat Exeo, Exeo ST 75-147 225/35R19 K1c K2b K3b K6g K8b T88 A01 A02 A04
3R, 3RN 75-147 235/35R19 K1c K2b K3b K6g K8b T87 T88 A05 A08 A09
e9*2001/116*0072*.., 75-147 245/30R19 K1c K2b K3b K5d K6h K8l T89 A12 A19 A58
e9*2007/46*0011*.. A99 Car Lim
S01
Skoda Superb 74-142 225/35R19 K1c K2b K44 T88 A01 A02 A04
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A05 A08 A09
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 A12 A19 A58
A99 K46 Lim
V19 S01
Skoda Yeti 77,81 235/35R19 A58 K1c K2c T91 A01 A02 A04
5L 77-125 225/40R19 A57 K1c K2a K2b T89 T93 A05 A08 A09
e11*2007/46*0010*.., A12 A19 A99
e11*2007/46*0034*.. S01
VW Cross Touran 75-125 235/35R19 K1c K2b K30 T88 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116 A12 A19 A99
*0211*15-..; KMV S01
e1*2007/46*0357*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 11

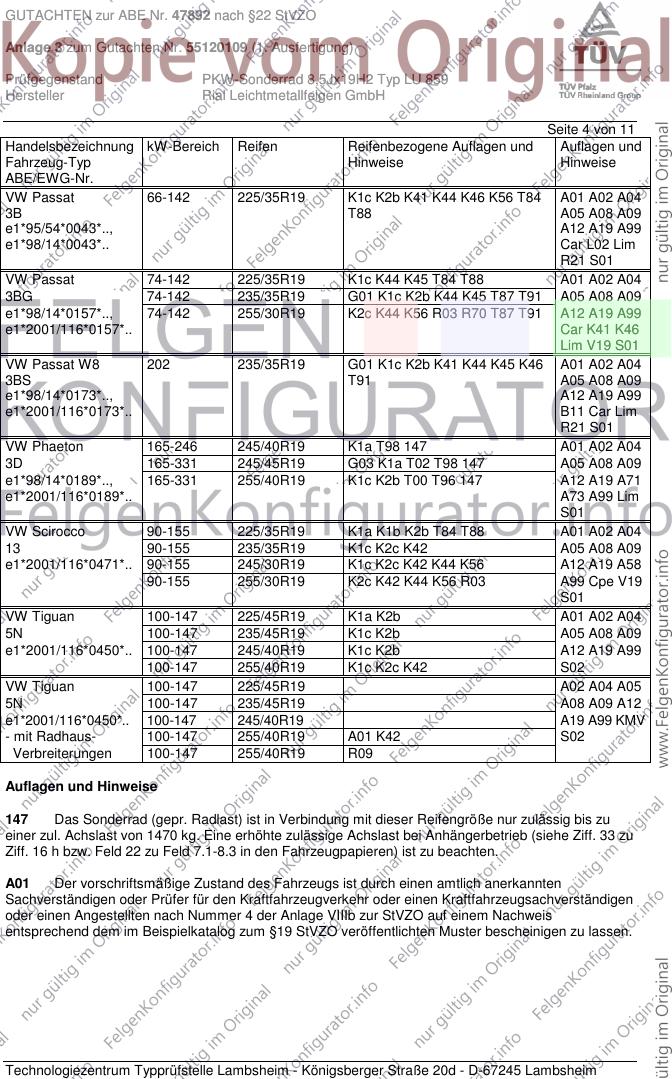

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 66-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 A01 A02 A04
3B T88 A05 A08 A09
e1*95/54*0043*.., A12 A19 A99
e1*98/14*0043*.. Car L02 Lim
R21 S01
VW Passat 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A02 A04
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A05 A08 A09
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 A12 A19 A99
e1*2001/116*0157*.. Car K41 K46
Lim V19 S01
VW Passat W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 A01 A02 A04
3BS T91 A05 A08 A09
e1*98/14*0173*.., A12 A19 A99
e1*2001/116*0173*.. B11 Car Lim
R21 S01
VW Phaeton 165-246 245/40R19 K1a T98 147 A01 A02 A04
3D 165-331 245/45R19 G03 K1a T02 T98 147 A05 A08 A09
e1*98/14*0189*.., 165-331 255/40R19 K1c K2b T00 T96 147 A12 A19 A71
e1*2001/116*0189*.. A73 A99 Lim
S01
VW Scirocco 90-155 225/35R19 K1a K1b K2b T84 T88 A01 A02 A04
13 90-155 235/35R19 K1c K2c K42 A05 A08 A09
e1*2001/116*0471*.. 90-155 245/30R19 K1c K2c K42 K44 K56 A12 A19 A58
90-155 255/30R19 K2c K42 K44 K56 R03 A99 Cpe V19
S01
VW Tiguan 100-147 225/45R19 K1a K2b A01 A02 A04
5N 100-147 235/45R19 K1c K2b A05 A08 A09
e1*2001/116*0450*.. 100-147 245/40R19 K1c K2b A12 A19 A99
100-147 255/40R19 K1c K2c K42 S02
VW Tiguan 100-147 225/45R19 A02 A04 A05
5N 100-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.. 100-147 245/40R19 A19 A99 KMV
- mit Radhaus- 100-147 255/40R19 A01 K42 S02
Verbreiterungen 100-147 255/40R19 R09
Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 11

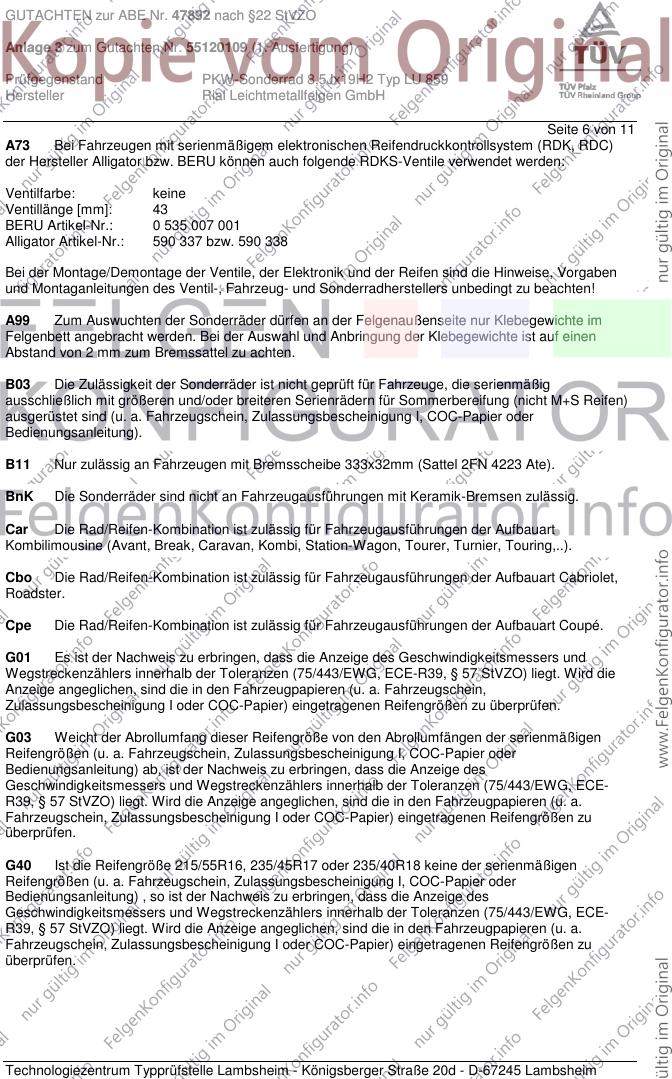

A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

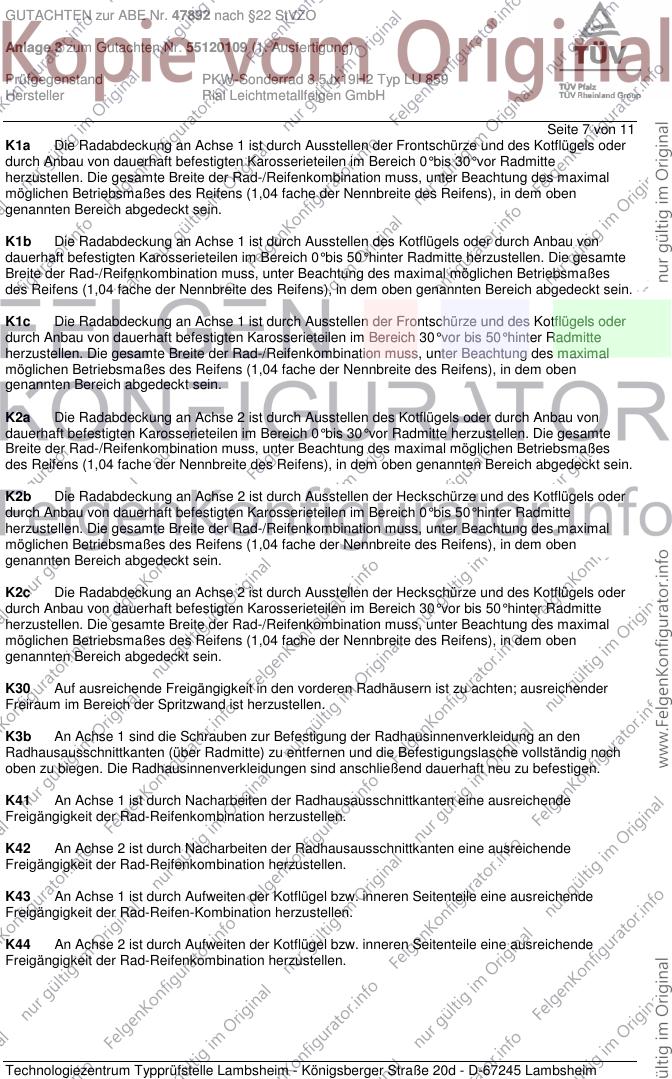

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 11
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

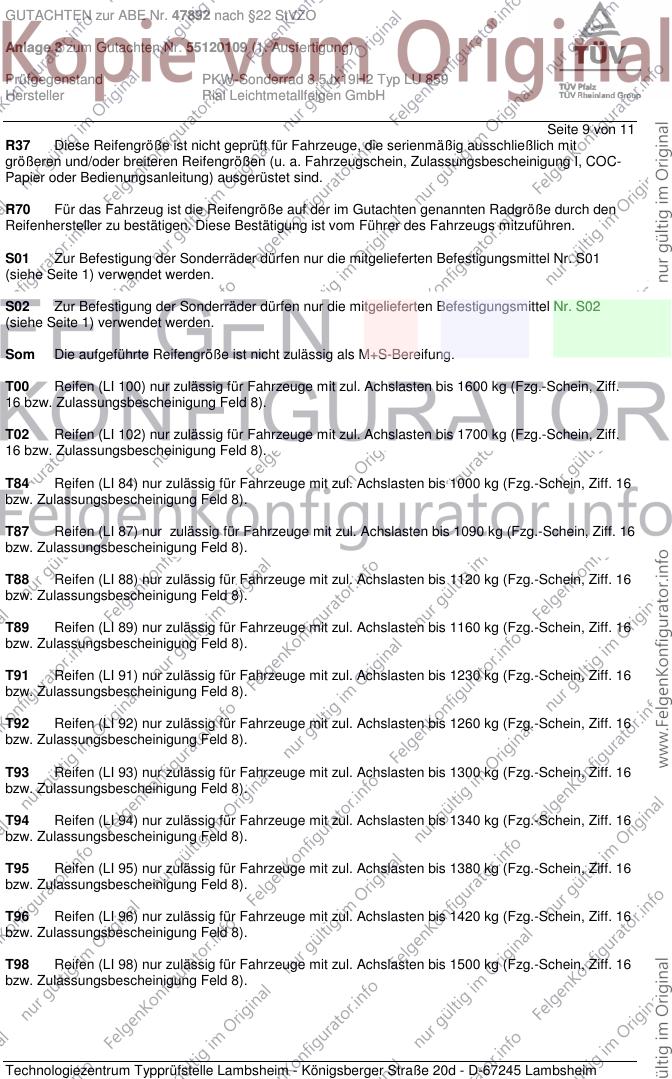

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

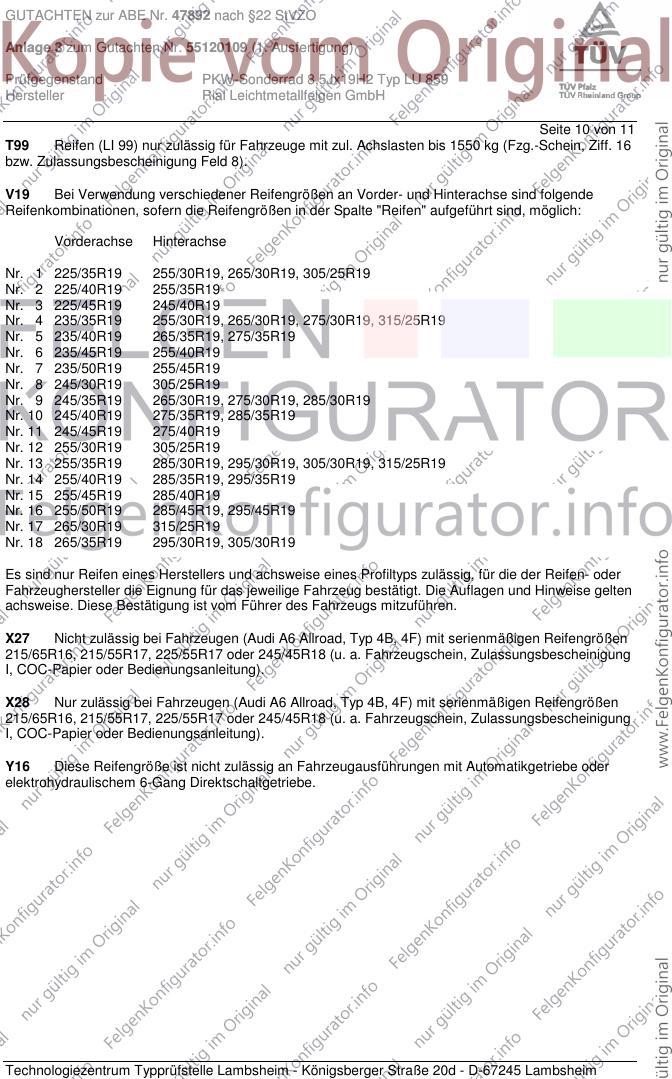

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 11
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19, 315/25R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Oktober 2009 durchgeführt. Die
Verwendungsprüfung fand am 11.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Februar 2010
Blauth 00146702.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
