GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 859 B7/Z16 Ø70-57,1 5/112/57,1 40 735 2280
Kennzeichnungen
KBA-Nummer 47892
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55120109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

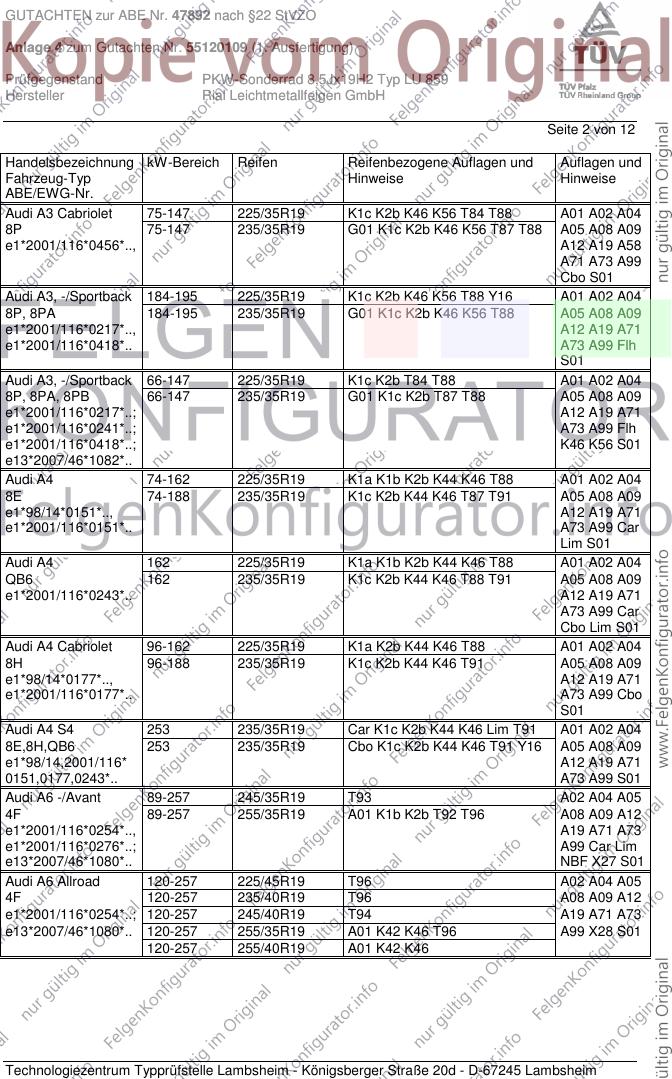

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A08 A09
e1*2001/116*0456*.., A12 A19 A58
A71 A73 A99
Cbo S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 Y16 A01 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A08 A09
e1*2001/116*0217*.., A12 A19 A71
e1*2001/116*0418*.. A73 A99 Flh
S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b T84 T88 A01 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b T87 T88 A05 A08 A09
e1*2001/116*0217*..; A12 A19 A71
e1*2001/116*0241*..; A73 A99 Flh
e1*2001/116*0418*..; K46 K56 S01
e13*2007/46*1082*..
Audi A4 74-162 225/35R19 K1a K1b K2b K44 K46 T88 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 A05 A08 A09
e1*98/14*0151*.., A12 A19 A71
e1*2001/116*0151*.. A73 A99 Car
Lim S01
Audi A4 162 225/35R19 K1a K1b K2b K44 K46 T88 A01 A02 A04
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 A05 A08 A09
e1*2001/116*0243*.. A12 A19 A71
A73 A99 Car
Cbo Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1a K2b K44 K46 T88 A01 A02 A04
8H 96-188 235/35R19 K1c K2b K44 K46 T91 A05 A08 A09
e1*98/14*0177*.., A12 A19 A71
e1*2001/116*0177*.. A73 A99 Cbo
S01
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A01 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 A05 A08 A09
e1*98/14,2001/116* A12 A19 A71
0151,0177,0243*.. A73 A99 S01
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F 89-257 255/35R19 A01 K1b K2b T92 T96 A08 A09 A12
e1*2001/116*0254*.., A19 A71 A73
e1*2001/116*0276*..; A99 Car Lim
e13*2007/46*1080*.. NBF X27 S01
Audi A6 Allroad 120-257 225/45R19 T96 A02 A04 A05
4F 120-257 235/40R19 T96 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/40R19 T94 A19 A71 A73
e13*2007/46*1080*.. 120-257 255/35R19 A01 K42 K46 T96 A99 X28 S01
120-257 255/40R19 A01 K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 S6 320 255/35R19 K1b K2b T92 T96 A01 A02 A04
4F A05 A08 A09
e1*2001/116*0254*..; A12 A19 A71
e13*2007/46*1080*.. A73 A99 Car
Lim X27 S01
Audi A8 154-257 235/45R19 R37 T95 T99 A02 A04 A05
4E 154-257 245/40R19 T94 T98 A08 A09 A12
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 A19 A71 A73
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 A99 B03 BnK
154-331 245/40R19 M+S T94 T98 Lim NBF S01
154-331 255/40R19 T00 T96
Audi A8 110-309 245/40R19 T94 T98 A02 A04 A05
D2 110-309 255/40R19 A01 K46 A08 A09 A12
G850, A19 A71 A73
e1*93/81*0005*..; A99 NBF R21
e1*98/14*0005*.. S01
Audi TT 118-147 225/35R19 K46 K56 T84 T88 A01 A02 A04
8J 118-147 225/40R19 K46 K56 A05 A08 A09
e1*2001/116* 118-147 235/35R19 K46 K56 A12 A19 A57
0369, 0374, 0375*.. 118-184 245/35R19 K1a K1b K2b K44 K46 K56 A71 A73 A99
118-184 255/30R19 K1c K2b K44 K46 K56 Cbo Cpe V00
118-184 255/35R19 K1c K2b K44 K46 K56 V19 S01
118-200 235/35R19 K46 K56 M+S
118-200 245/35R19 K1a K1b K2b K44 K46 K56 M+S
Audi TT RS 250 235/35R19 K46 K56 M+S A01 A02 A04
8J 250 245/35R19 K1a K1b K2b K44 K46 K56 M+S A05 A08 A09
e1*2001/116*0369*.. A12 A19 A56
A71 A73 A99
Cbo Cpe S01
Seat Altea/Toledo 63-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A02 A04
5P 63-147 235/35R19 G01 K1c K2b K41 K44 K45 K46 A05 A08 A09
e9*2001/116*0050*.. K56 T87 T88 A12 A19 A58
A99 Flh Sth
S01
Seat Exeo, Exeo ST 75-147 225/35R19 T88 A02 A04 A05
3R, 3RN A08 A09 A12
e9*2001/116*0072*.., A19 A58 A99
e9*2007/46*0011*.. Car Lim S01
Seat Leon 63-195 225/35R19 K1a K1b K27 K41 K46 T84 T88 A01 A02 A04
1P 63-195 235/35R19 G01 K1c K41 K43 K44 K46 T87 A05 A08 A09
e9*2001/116*0052*.. T91 A12 A19 A58
A99 Flh K2b
S01
Skoda Octavia 55-147 225/35R19 A58 K1c K2b K56 T88 A01 A02 A04
1Z 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 A05 A08 A09
e11*2001/116*0230*; K46 K56 T88 T91 A12 A19 A99
e11*2007/46*0012*.. Car Lim Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

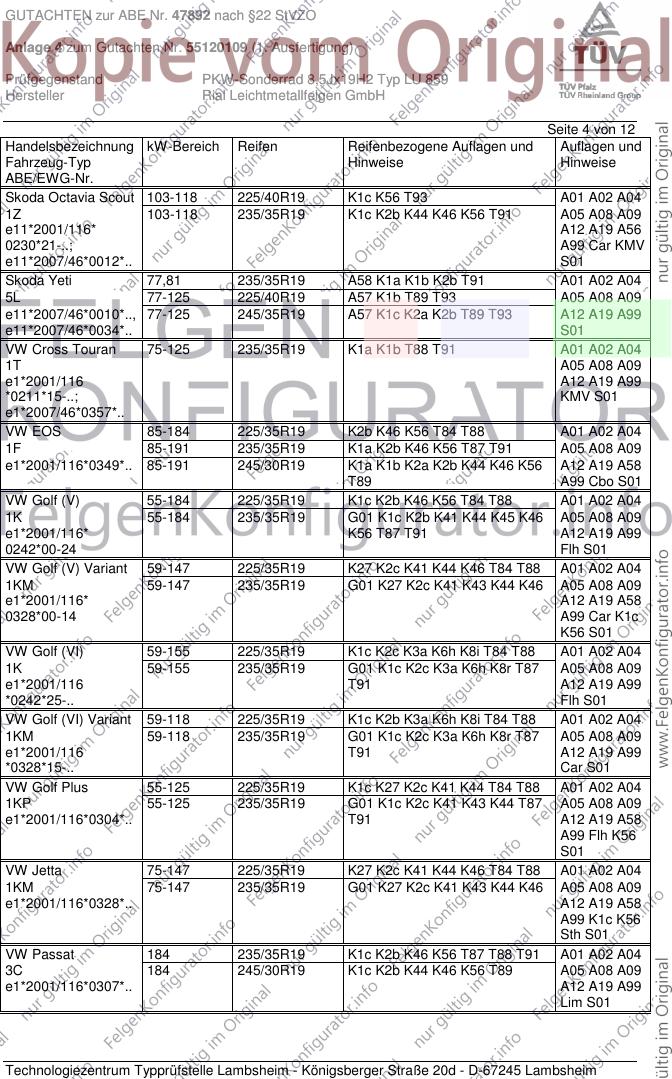

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 103-118 225/40R19 K1c K56 T93 A01 A02 A04
1Z 103-118 235/35R19 K1c K2b K44 K46 K56 T91 A05 A08 A09
e11*2001/116* A12 A19 A56
0230*21-..; A99 Car KMV
e11*2007/46*0012*.. S01
Skoda Yeti 77,81 235/35R19 A58 K1a K1b K2b T91 A01 A02 A04
5L 77-125 225/40R19 A57 K1b T89 T93 A05 A08 A09
e11*2007/46*0010*.., 77-125 245/35R19 A57 K1c K2a K2b T89 T93 A12 A19 A99
e11*2007/46*0034*.. S01
VW Cross Touran 75-125 235/35R19 K1a K1b T88 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116 A12 A19 A99
*0211*15-..; KMV S01
e1*2007/46*0357*..
VW EOS 85-184 225/35R19 K2b K46 K56 T84 T88 A01 A02 A04
1F 85-191 235/35R19 K1a K2b K46 K56 T87 T91 A05 A08 A09
e1*2001/116*0349*.. 85-191 245/30R19 K1a K1b K2a K2b K44 K46 K56 A12 A19 A58
T89 A99 Cbo S01
VW Golf (V) 55-184 225/35R19 K1c K2b K46 K56 T84 T88 A01 A02 A04
1K 55-184 235/35R19 G01 K1c K2b K41 K44 K45 K46 A05 A08 A09
e1*2001/116* K56 T87 T91 A12 A19 A99
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 225/35R19 K27 K2c K41 K44 K46 T84 T88 A01 A02 A04
1KM 59-147 235/35R19 G01 K27 K2c K41 K43 K44 K46 A05 A08 A09
e1*2001/116* A12 A19 A58
0328*00-14 A99 Car K1c
K56 S01
VW Golf (VI) 59-155 225/35R19 K1c K2c K3a K6h K8i T84 T88 A01 A02 A04
1K 59-155 235/35R19 G01 K1c K2c K3a K6h K8r T87 A05 A08 A09
e1*2001/116 T91 A12 A19 A99
*0242*25-.. Flh S01
VW Golf (VI) Variant 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A01 A02 A04
1KM 59-118 235/35R19 G01 K1c K2c K3a K6h K8r T87 A05 A08 A09
e1*2001/116 T91 A12 A19 A99
*0328*15-.. Car S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K44 T84 T88 A01 A02 A04
1KP 55-125 235/35R19 G01 K1c K2c K41 K43 K44 T87 A05 A08 A09
e1*2001/116*0304*.. T91 A12 A19 A58
A99 Flh K56
S01
VW Jetta 75-147 225/35R19 K27 K2c K41 K44 K46 T84 T88 A01 A02 A04
1KM 75-147 235/35R19 G01 K27 K2c K41 K43 K44 K46 A05 A08 A09
e1*2001/116*0328*.. A12 A19 A58
A99 K1c K56
Sth S01
VW Passat 184 235/35R19 K1c K2b K46 K56 T87 T88 T91 A01 A02 A04
3C 184 245/30R19 K1c K2b K44 K46 K56 T89 A05 A08 A09
e1*2001/116*0307*.. A12 A19 A99
Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

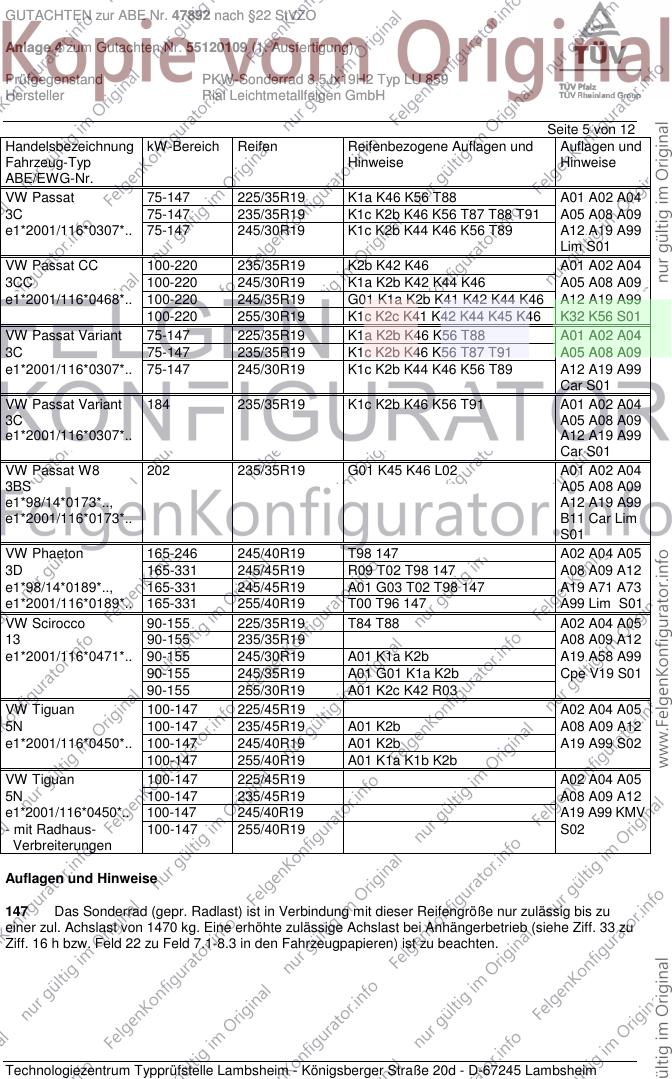

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/35R19 K1a K46 K56 T88 A01 A02 A04
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T88 T91 A05 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A19 A99
Lim S01
VW Passat CC 100-220 235/35R19 K2b K42 K46 A01 A02 A04
3CC 100-220 245/30R19 K1a K2b K42 K44 K46 A05 A08 A09
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2b K41 K42 K44 K46 A12 A19 A99
100-220 255/30R19 K1c K2c K41 K42 K44 K45 K46 K32 K56 S01
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 A01 A02 A04
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T91 A05 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A19 A99
Car S01
VW Passat Variant 184 235/35R19 K1c K2b K46 K56 T91 A01 A02 A04
3C A05 A08 A09
e1*2001/116*0307*.. A12 A19 A99
Car S01
VW Passat W8 202 235/35R19 G01 K45 K46 L02 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A19 A99
e1*2001/116*0173*.. B11 Car Lim
S01
VW Phaeton 165-246 245/40R19 T98 147 A02 A04 A05
3D 165-331 245/45R19 R09 T02 T98 147 A08 A09 A12
e1*98/14*0189*.., 165-331 245/45R19 A01 G03 T02 T98 147 A19 A71 A73
e1*2001/116*0189*.. 165-331 255/40R19 T00 T96 147 A99 Lim S01
VW Scirocco 90-155 225/35R19 T84 T88 A02 A04 A05
13 90-155 235/35R19 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/30R19 A01 K1a K2b A19 A58 A99
90-155 245/35R19 A01 G01 K1a K2b Cpe V19 S01
90-155 255/30R19 A01 K2c K42 R03
VW Tiguan 100-147 225/45R19 A02 A04 A05
5N 100-147 235/45R19 A01 K2b A08 A09 A12
e1*2001/116*0450*.. 100-147 245/40R19 A01 K2b A19 A99 S02
100-147 255/40R19 A01 K1a K1b K2b
VW Tiguan 100-147 225/45R19 A02 A04 A05
5N 100-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.. 100-147 245/40R19 A19 A99 KMV
- mit Radhaus- 100-147 255/40R19 S02
Verbreiterungen
Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

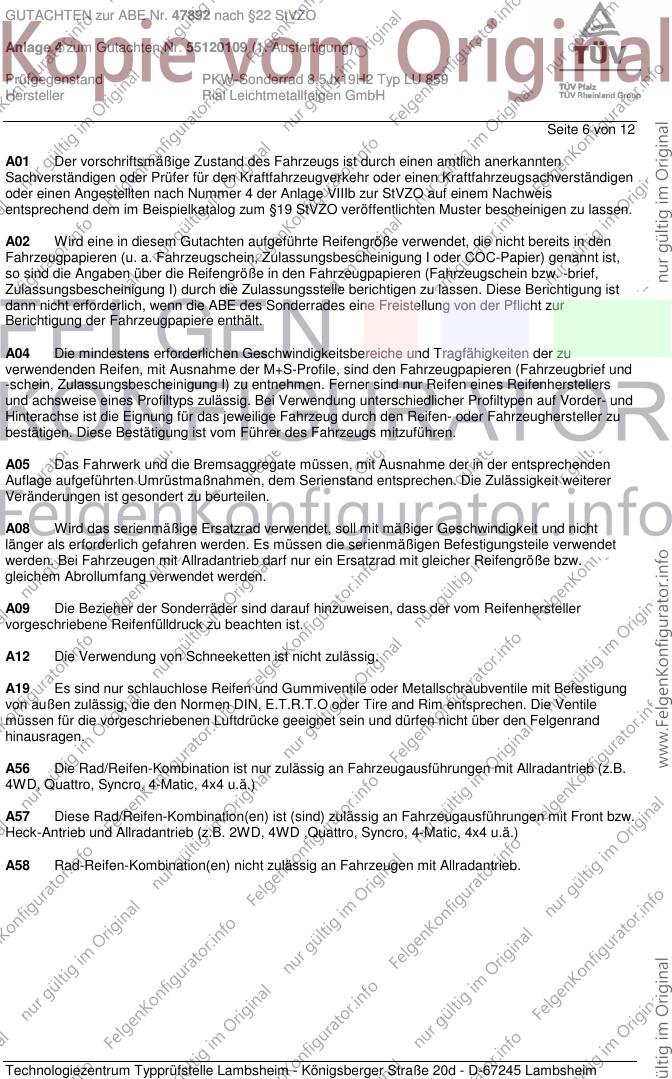

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

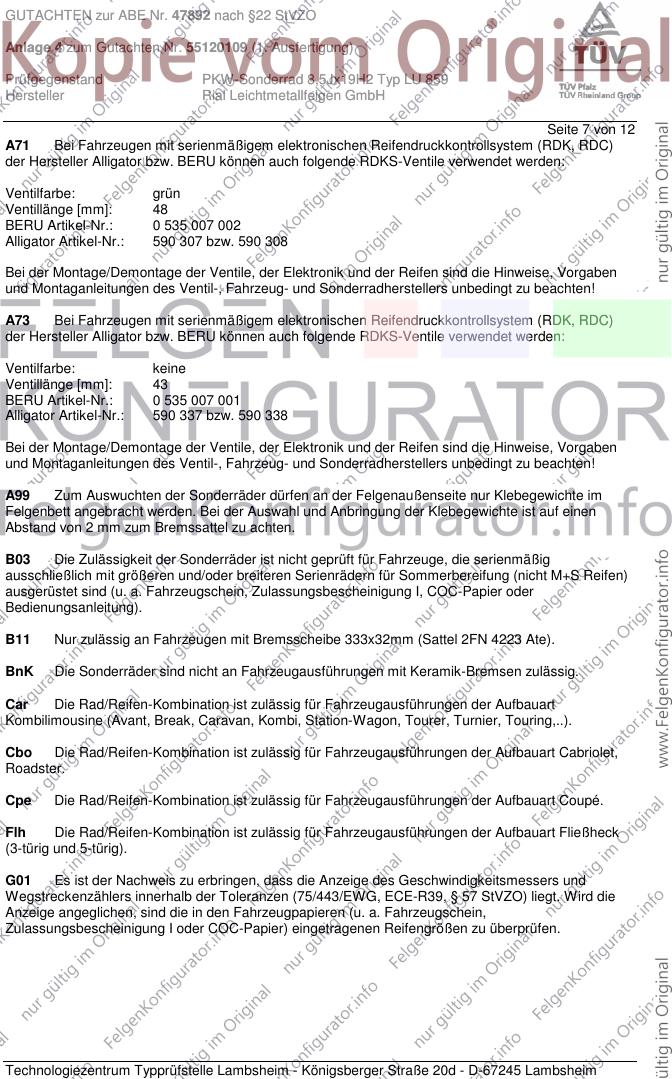

Seite 7 von 12
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

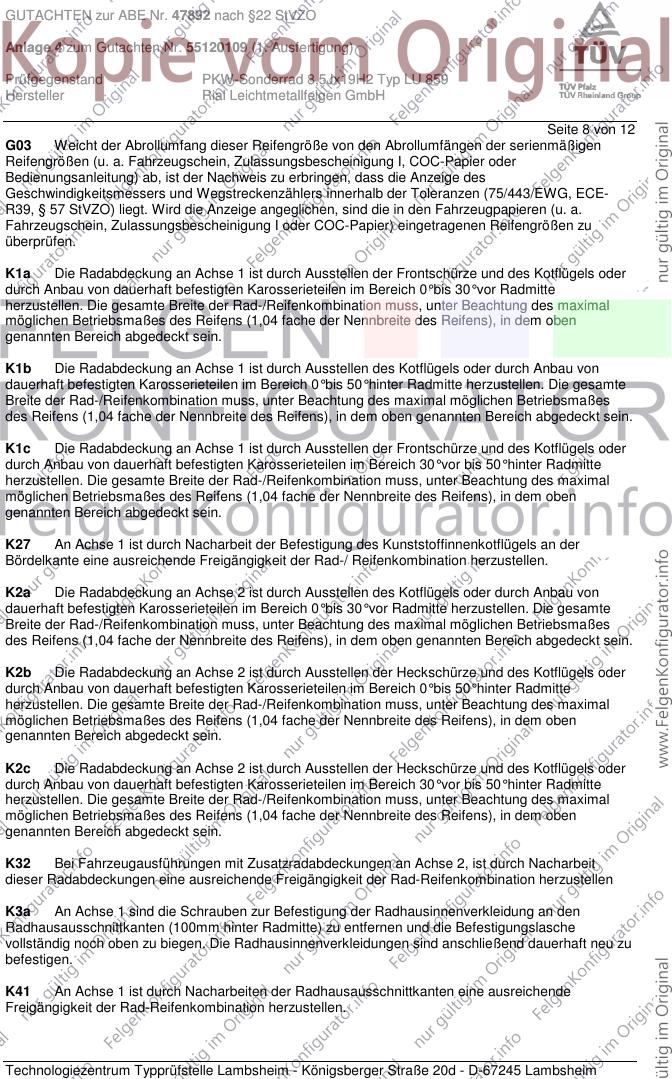

Seite 8 von 12
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 12
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

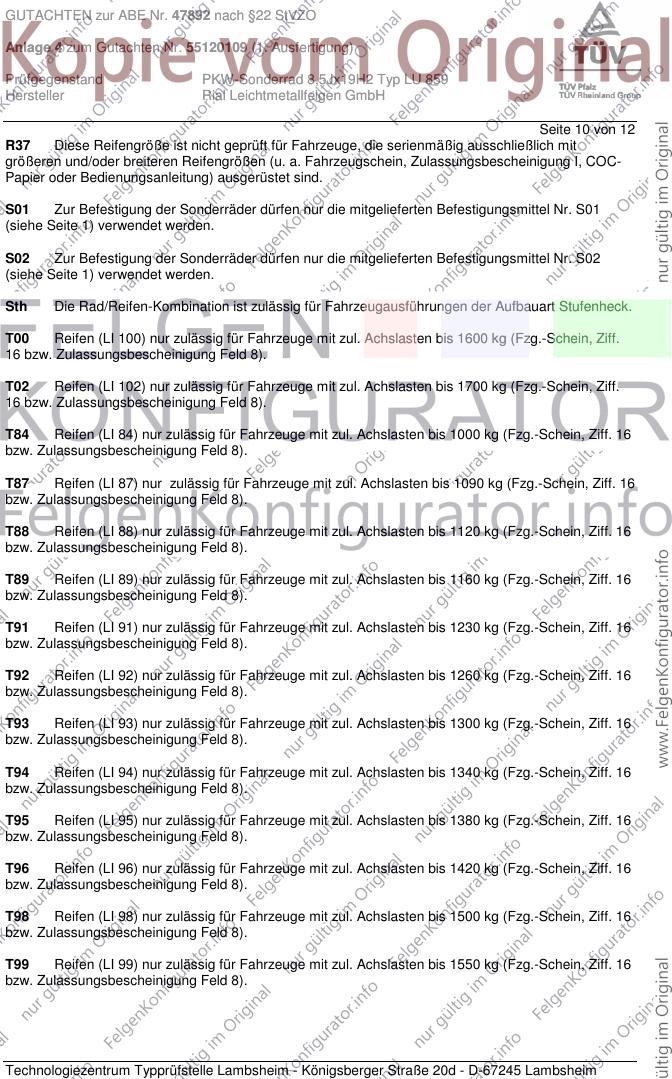

Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 12
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19, 315/25R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im Oktober 2009 durchgeführt. Die
Verwendungsprüfung fand am 12.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12.Februar 2010
Blauth 00146741.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
