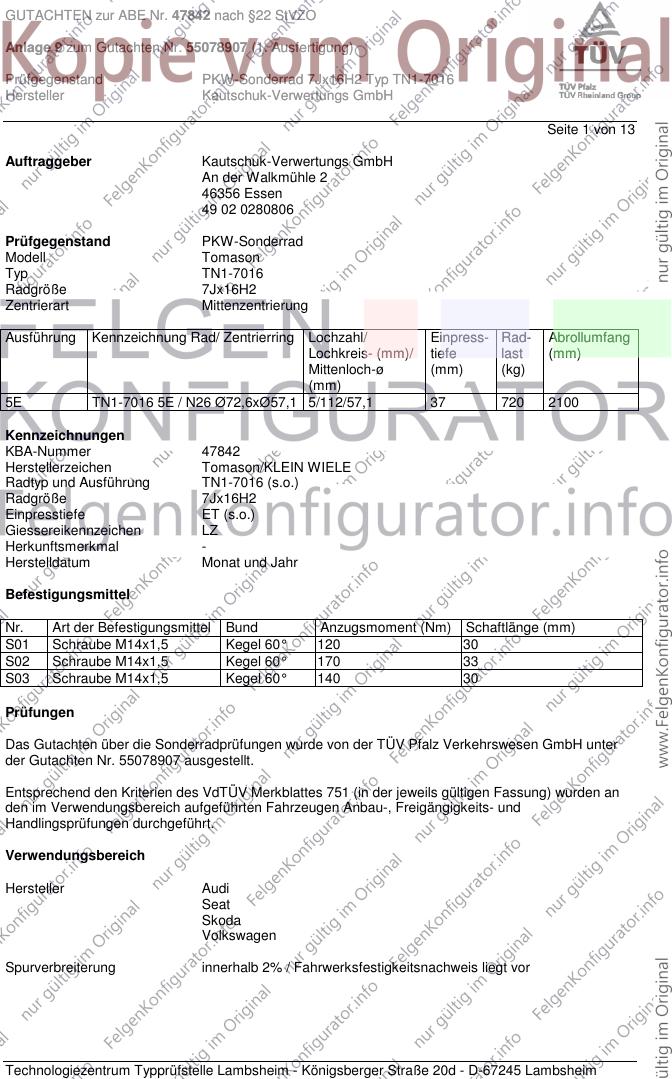

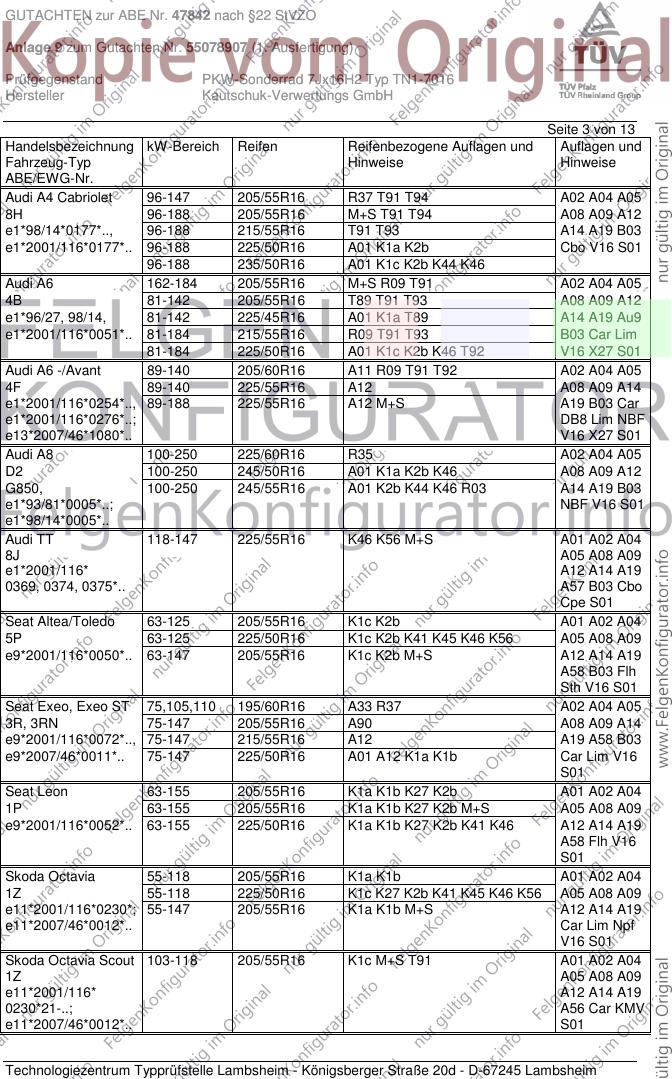

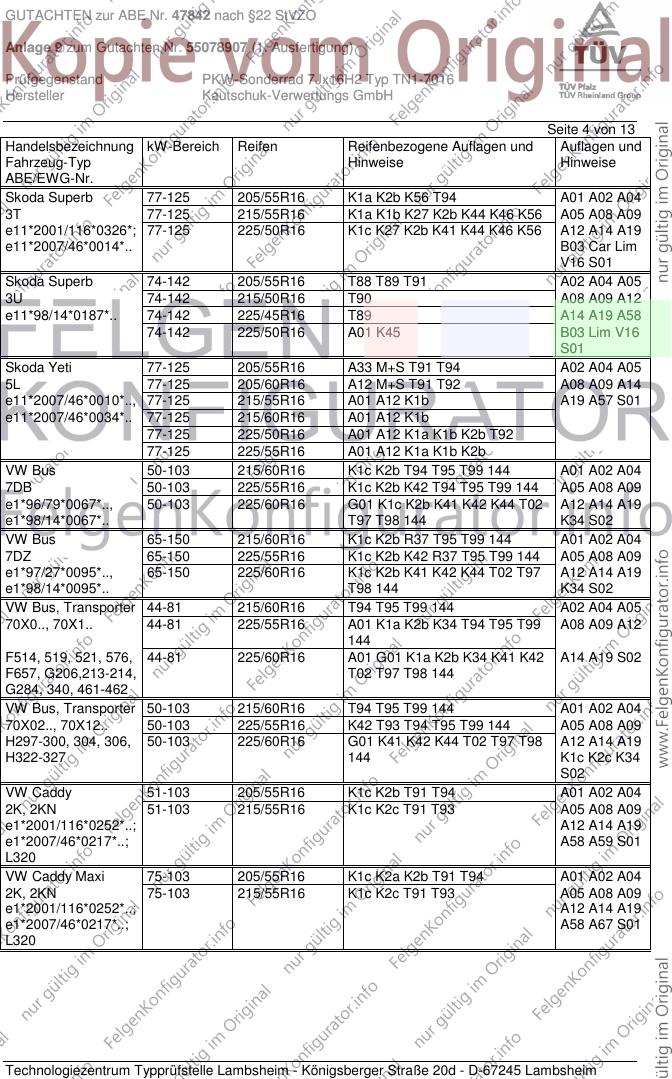

GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 13
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN1-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN1-7016 5E / N26 Ø72,6xØ57,1 5/112/57,1 37 720 2100
Kennzeichnungen
KBA-Nummer 47842
Herstellerzeichen Tomason/KLEIN WIELE
Radtyp und Ausführung TN1-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55078907 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/55R16 K44 A01 A02 A04
44 A05 A08 A09
C727, /1 A12 A14 A19
L13 X62 S01
Audi 100, 200 Q. 98-162 205/55R16 K44 A01 A02 A04
44Q A05 A08 A09
D403, /1 A12 A14 A19
L13 X62 S01
Audi 100, 200, A6 169-213 205/55R16 M+S R37 T91 T94 A02 A04 A05
C4 169-213 225/50R16 M+S R35 A08 A09 A12
F619, /1 169-213 225/50R16 R35 A14 A19 Car
60-142 205/55R16 R37 T91 T94 Lim V16 S01
60-142 225/45R16 A01 G01 T89
60-142 225/50R16 A01 K2b K44 K46 R03
Audi 80, 90 Quattro 162-169 205/55R16 R35 A02 A04 A05
89Q A08 A09 A12
E399, /1 A14 A19 B03
S01
Audi 80, Quattro, S2 169 205/55R16 R35 A02 A04 A05
B4 85-128 205/50R16 R70 T86 T87 A08 A09 A12
F889, /1 85-128 205/55R16 T89 A14 A19 B03
S01
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A02 A04
8P 75-147 225/50R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116*0456*.., A12 A14 A19
A58 B03 Cbo
V16 S01
Audi A3, -/Sportback 66-147 205/55R16 K1c K56 A01 A02 A04
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116*0217*..; A12 A14 A19
e1*2001/116*0241*..; B03 Flh V16
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-140 205/55R16 R37 A02 A04 A05
8E 74-188 205/55R16 M+S A08 A09 A12
e1*98/14*0151*.., 74-188 215/55R16 A14 A19 B03
e1*2001/116*0151*.. 74-188 225/50R16 A01 K1a K1b K2b Car Lim V16
74-188 235/50R16 A01 K1c K2b K44 K46 S01
Audi A4 195 205/55R16 K1c K46 K56 M+S R09 A01 A02 A04
B5 55-142 205/50R16 K1c K46 T86 T87 A05 A08 A09
e1*93/81*0013*.. , 55-169 205/55R16 K1c K46 K56 A12 A14 A19
e1*98/14*0013*.. 55-169 215/55R16 G01 K1c K44 K46 K56 Au7 B03 Car
55-169 225/45R16 K1c K46 K56 T89 Lim V16 S01
55-169 225/50R16 K1c K2b K41 K44 K46 K56
Audi A4 162 205/55R16 M+S T88 T89 T91 A02 A04 A05
QB6 162 215/55R16 A08 A09 A12
e1*2001/116*0243*.. 162 225/50R16 A01 K1a K1b K2b A14 A19 B03
162 235/50R16 A01 K1c K2b K44 K46 Car Cbo Lim
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A02 A04 A05
8H 96-188 205/55R16 M+S T91 T94 A08 A09 A12
e1*98/14*0177*.., 96-188 215/55R16 T91 T93 A14 A19 B03
e1*2001/116*0177*.. 96-188 225/50R16 A01 K1a K2b Cbo V16 S01
96-188 235/50R16 A01 K1c K2b K44 K46
Audi A6 162-184 205/55R16 M+S R09 T91 A02 A04 A05
4B 81-142 205/55R16 T89 T91 T93 A08 A09 A12
e1*96/27, 98/14, 81-142 225/45R16 A01 K1a T89 A14 A19 Au9
e1*2001/116*0051*.. 81-184 215/55R16 R09 T91 T93 B03 Car Lim
81-184 225/50R16 A01 K1c K2b K46 T92 V16 X27 S01
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A02 A04 A05
4F 89-140 225/55R16 A12 A08 A09 A14
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A19 B03 Car
e1*2001/116*0276*..; DB8 Lim NBF
e13*2007/46*1080*.. V16 X27 S01
Audi A8 100-250 225/60R16 R35 A02 A04 A05
D2 100-250 245/50R16 A01 K1a K2b K46 A08 A09 A12
G850, 100-250 245/55R16 A01 K2b K44 K46 R03 A14 A19 B03
e1*93/81*0005*..; NBF V16 S01
e1*98/14*0005*..
Audi TT 118-147 225/55R16 K46 K56 M+S A01 A02 A04
8J A05 A08 A09
e1*2001/116* A12 A14 A19
0369, 0374, 0375*.. A57 B03 Cbo
Cpe S01
Seat Altea/Toledo 63-125 205/55R16 K1c K2b A01 A02 A04
5P 63-125 225/50R16 K1c K2b K41 K45 K46 K56 A05 A08 A09
e9*2001/116*0050*.. 63-147 205/55R16 K1c K2b M+S A12 A14 A19
A58 B03 Flh
Sth V16 S01
Seat Exeo, Exeo ST 75,105,110 195/60R16 A33 R37 A02 A04 A05
3R, 3RN 75-147 205/55R16 A90 A08 A09 A14
e9*2001/116*0072*.., 75-147 215/55R16 A12 A19 A58 B03
e9*2007/46*0011*.. 75-147 225/50R16 A01 A12 K1a K1b Car Lim V16
S01
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b A01 A02 A04
1P 63-155 205/55R16 K1a K1b K27 K2b M+S A05 A08 A09
e9*2001/116*0052*.. 63-155 225/50R16 K1a K1b K27 K2b K41 K46 A12 A14 A19
A58 Flh V16
S01
Skoda Octavia 55-118 205/55R16 K1a K1b A01 A02 A04
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A05 A08 A09
e11*2001/116*0230*; 55-147 205/55R16 K1a K1b M+S A12 A14 A19
e11*2007/46*0012*.. Car Lim Npf
V16 S01
Skoda Octavia Scout 103-118 205/55R16 K1c M+S T91 A01 A02 A04
1Z A05 A08 A09
e11*2001/116* A12 A14 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-125 205/55R16 K1a K2b K56 T94 A01 A02 A04
3T 77-125 215/55R16 K1a K1b K27 K2b K44 K46 K56 A05 A08 A09
e11*2001/116*0326*; 77-125 225/50R16 K1c K27 K2b K41 K44 K46 K56 A12 A14 A19
e11*2007/46*0014*.. B03 Car Lim
V16 S01
Skoda Superb 74-142 205/55R16 T88 T89 T91 A02 A04 A05
3U 74-142 215/50R16 T90 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R16 T89 A14 A19 A58
74-142 225/50R16 A01 K45 B03 Lim V16
S01
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A08 A09 A14
e11*2007/46*0010*.., 77-125 215/55R16 A01 A12 K1b A19 A57 S01
e11*2007/46*0034*.. 77-125 215/60R16 A01 A12 K1b
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
VW Bus 50-103 215/60R16 K1c K2b T94 T95 T99 144 A01 A02 A04
7DB 50-103 225/55R16 K1c K2b K42 T94 T95 T99 144 A05 A08 A09
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 K42 K44 T02 A12 A14 A19
e1*98/14*0067*.. T97 T98 144 K34 S02
VW Bus 65-150 215/60R16 K1c K2b R37 T95 T99 144 A01 A02 A04
7DZ 65-150 225/55R16 K1c K2b K42 R37 T95 T99 144 A05 A08 A09
e1*97/27*0095*.., 65-150 225/60R16 K1c K2b K41 K42 K44 T02 T97 A12 A14 A19
e1*98/14*0095*.. T98 144 K34 S02
VW Bus, Transporter 44-81 215/60R16 T94 T95 T99 144 A02 A04 A05
70X0.., 70X1.. 44-81 225/55R16 A01 K1a K2b K34 T94 T95 T99 A08 A09 A12
144
F514, 519, 521, 576, 44-81 225/60R16 A01 G01 K1a K2b K34 K41 K42 A14 A19 S02
F657, G206,213-214, T02 T97 T98 144
G284, 340, 461-462
VW Bus, Transporter 50-103 215/60R16 T94 T95 T99 144 A01 A02 A04
70X02.., 70X12.. 50-103 225/55R16 K42 T93 T94 T95 T99 144 A05 A08 A09
H297-300, 304, 306, 50-103 225/60R16 G01 K41 K42 K44 T02 T97 T98 A12 A14 A19
H322-327 144 K1c K2c K34
S02
VW Caddy 51-103 205/55R16 K1c K2b T91 T94 A01 A02 A04
2K, 2KN 51-103 215/55R16 K1c K2c T91 T93 A05 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A58 A59 S01
L320
VW Caddy Maxi 75-103 205/55R16 K1c K2a K2b T91 T94 A01 A02 A04
2K, 2KN 75-103 215/55R16 K1c K2c T91 T93 A05 A08 A09
e1*2001/116*0252*..; A12 A14 A19
e1*2007/46*0217*..; A58 A67 S01
L320
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

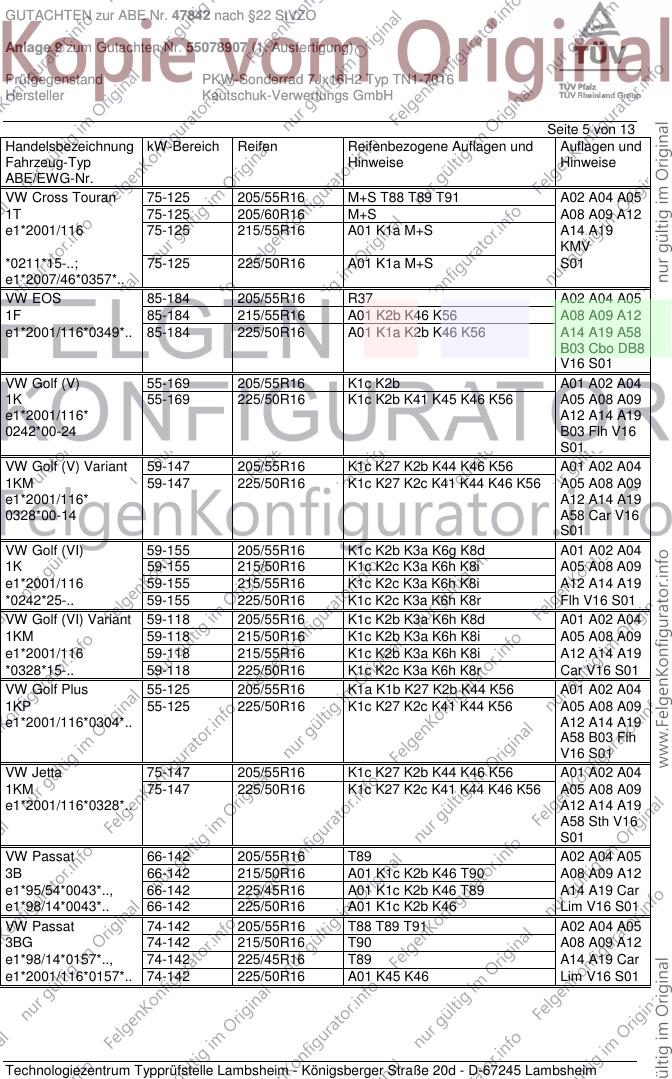

GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-125 205/55R16 M+S T88 T89 T91 A02 A04 A05
1T 75-125 205/60R16 M+S A08 A09 A12
e1*2001/116 75-125 215/55R16 A01 K1a M+S A14 A19
KMV
*0211*15-..; 75-125 225/50R16 A01 K1a M+S S01
e1*2007/46*0357*..
VW EOS 85-184 205/55R16 R37 A02 A04 A05
1F 85-184 215/55R16 A01 K2b K46 K56 A08 A09 A12
e1*2001/116*0349*.. 85-184 225/50R16 A01 K1a K2b K46 K56 A14 A19 A58
B03 Cbo DB8
V16 S01
VW Golf (V) 55-169 205/55R16 K1c K2b A01 A02 A04
1K 55-169 225/50R16 K1c K2b K41 K45 K46 K56 A05 A08 A09
e1*2001/116* A12 A14 A19
0242*00-24 B03 Flh V16
S01
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A05 A08 A09
e1*2001/116* A12 A14 A19
0328*00-14 A58 Car V16
S01
VW Golf (VI) 59-155 205/55R16 K1c K2b K3a K6g K8d A01 A02 A04
1K 59-155 215/50R16 K1c K2c K3a K6h K8i A05 A08 A09
e1*2001/116 59-155 215/55R16 K1c K2c K3a K6h K8i A12 A14 A19
*0242*25-.. 59-155 225/50R16 K1c K2c K3a K6h K8r Flh V16 S01
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d A01 A02 A04
1KM 59-118 215/50R16 K1c K2b K3a K6h K8i A05 A08 A09
e1*2001/116 59-118 215/55R16 K1c K2b K3a K6h K8i A12 A14 A19
*0328*15-.. 59-118 225/50R16 K1c K2c K3a K6h K8r Car V16 S01
VW Golf Plus 55-125 205/55R16 K1a K1b K27 K2b K44 K56 A01 A02 A04
1KP 55-125 225/50R16 K1c K27 K2c K41 K44 K56 A05 A08 A09
e1*2001/116*0304*.. A12 A14 A19
A58 B03 Flh
V16 S01
VW Jetta 75-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 75-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A14 A19
A58 Sth V16
S01
VW Passat 66-142 205/55R16 T89 A02 A04 A05
3B 66-142 215/50R16 A01 K1c K2b K46 T90 A08 A09 A12
e1*95/54*0043*.., 66-142 225/45R16 A01 K1c K2b K46 T89 A14 A19 Car
e1*98/14*0043*.. 66-142 225/50R16 A01 K1c K2b K46 Lim V16 S01
VW Passat 74-142 205/55R16 T88 T89 T91 A02 A04 A05
3BG 74-142 215/50R16 T90 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R16 T89 A14 A19 Car
e1*2001/116*0157*.. 74-142 225/50R16 A01 K45 K46 Lim V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

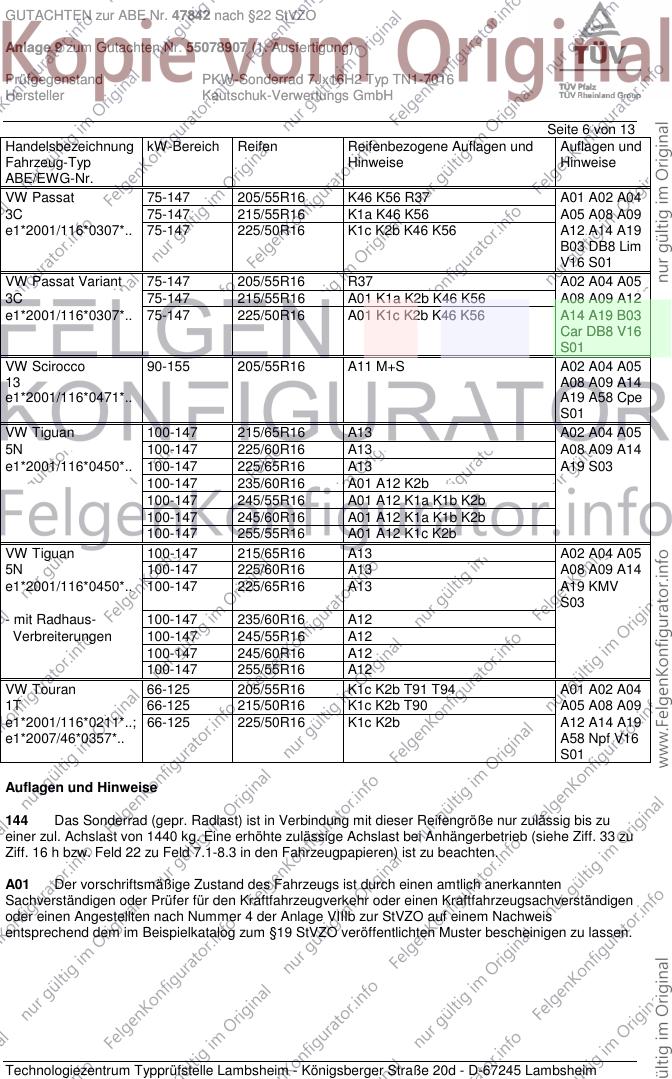

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 205/55R16 K46 K56 R37 A01 A02 A04
3C 75-147 215/55R16 K1a K46 K56 A05 A08 A09
e1*2001/116*0307*.. 75-147 225/50R16 K1c K2b K46 K56 A12 A14 A19
B03 DB8 Lim
V16 S01
VW Passat Variant 75-147 205/55R16 R37 A02 A04 A05
3C 75-147 215/55R16 A01 K1a K2b K46 K56 A08 A09 A12
e1*2001/116*0307*.. 75-147 225/50R16 A01 K1c K2b K46 K56 A14 A19 B03
Car DB8 V16
S01
VW Scirocco 90-155 205/55R16 A11 M+S A02 A04 A05
13 A08 A09 A14
e1*2001/116*0471*.. A19 A58 Cpe
S01
VW Tiguan 100-147 215/65R16 A13 A02 A04 A05
5N 100-147 225/60R16 A13 A08 A09 A14
e1*2001/116*0450*.. 100-147 225/65R16 A13 A19 S03
100-147 235/60R16 A01 A12 K2b
100-147 245/55R16 A01 A12 K1a K1b K2b
100-147 245/60R16 A01 A12 K1a K1b K2b
100-147 255/55R16 A01 A12 K1c K2b
VW Tiguan 100-147 215/65R16 A13 A02 A04 A05
5N 100-147 225/60R16 A13 A08 A09 A14
e1*2001/116*0450*.. 100-147 225/65R16 A13 A19 KMV
S03
- mit Radhaus- 100-147 235/60R16 A12
Verbreiterungen 100-147 245/55R16 A12
100-147 245/60R16 A12
100-147 255/55R16 A12
VW Touran 66-125 205/55R16 K1c K2b T91 T94 A01 A02 A04
1T 66-125 215/50R16 K1c K2b T90 A05 A08 A09
e1*2001/116*0211*..; 66-125 225/50R16 K1c K2b A12 A14 A19
e1*2007/46*0357*.. A58 Npf V16
S01
Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

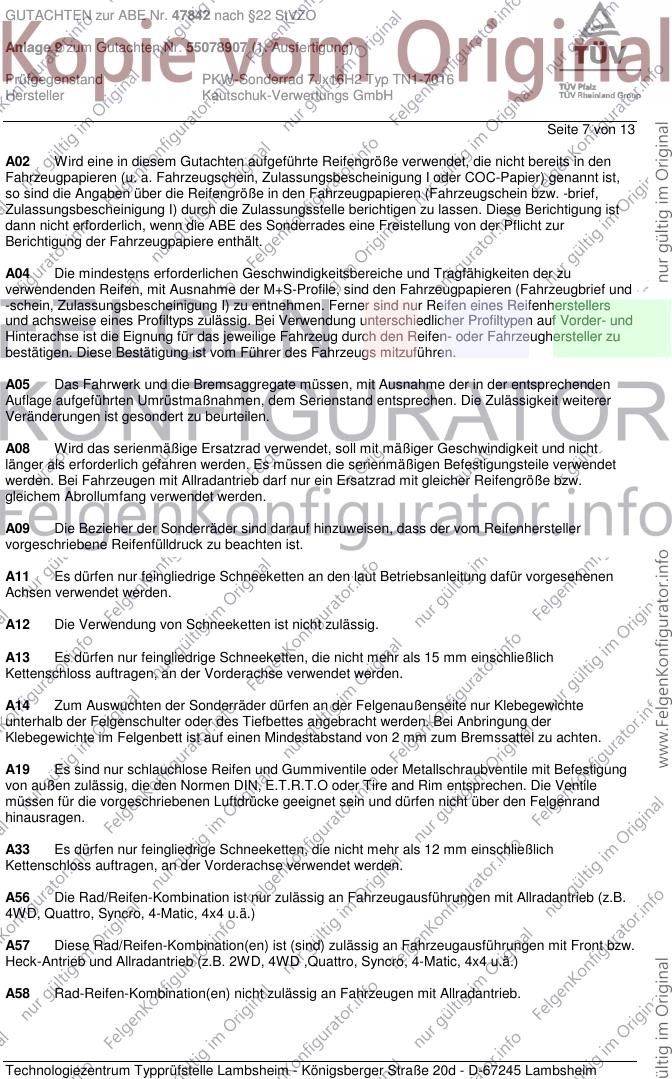

Seite 7 von 13
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

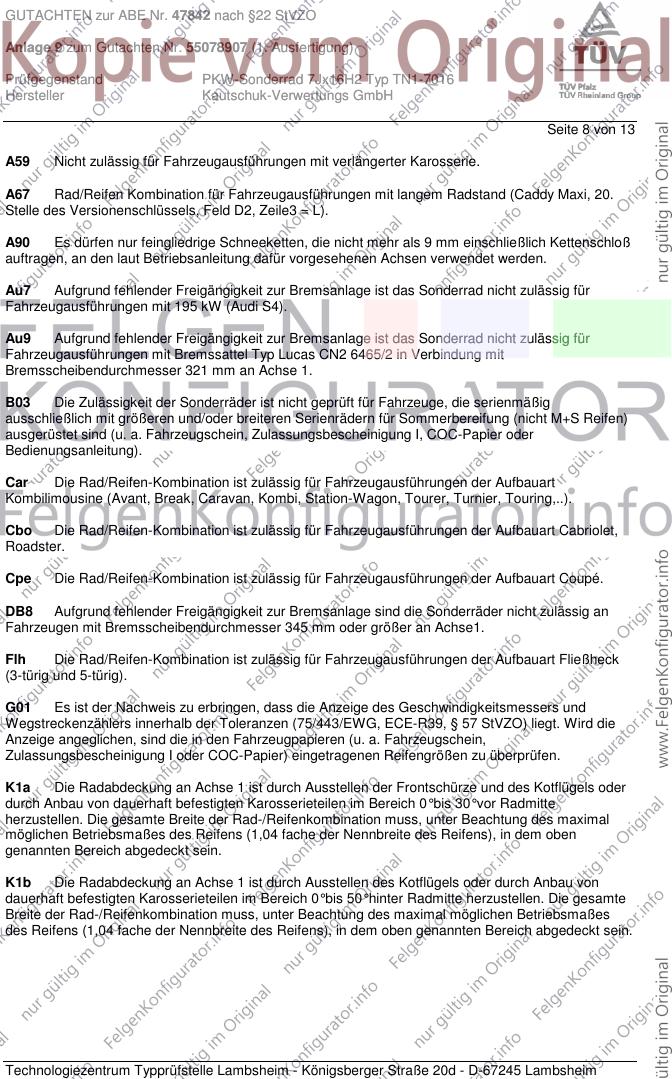

Seite 8 von 13
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

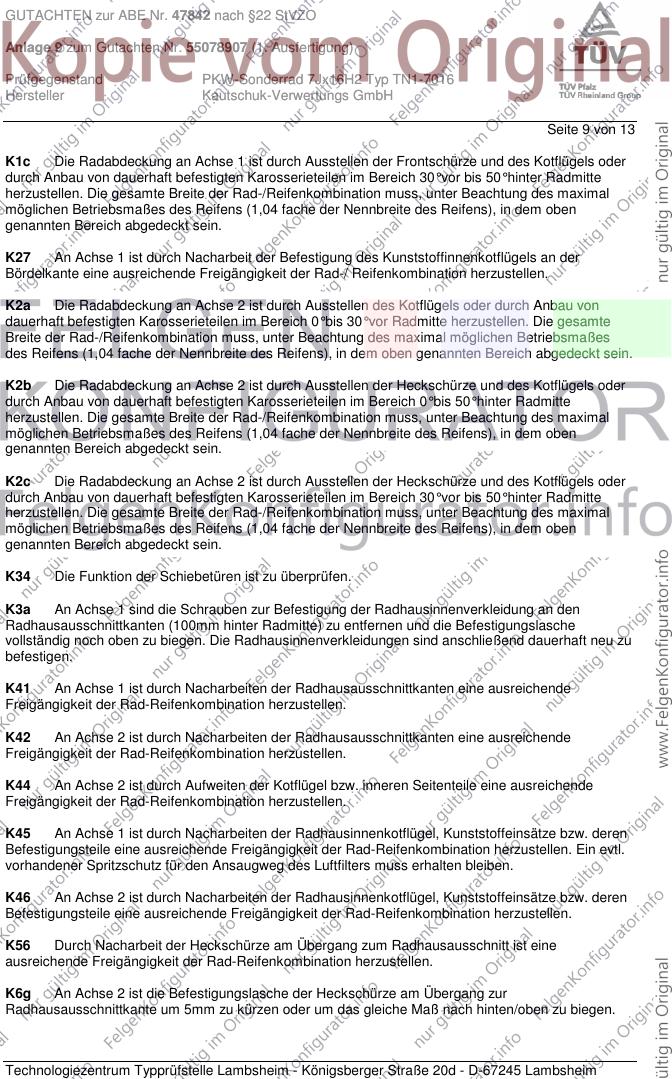

Seite 9 von 13
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

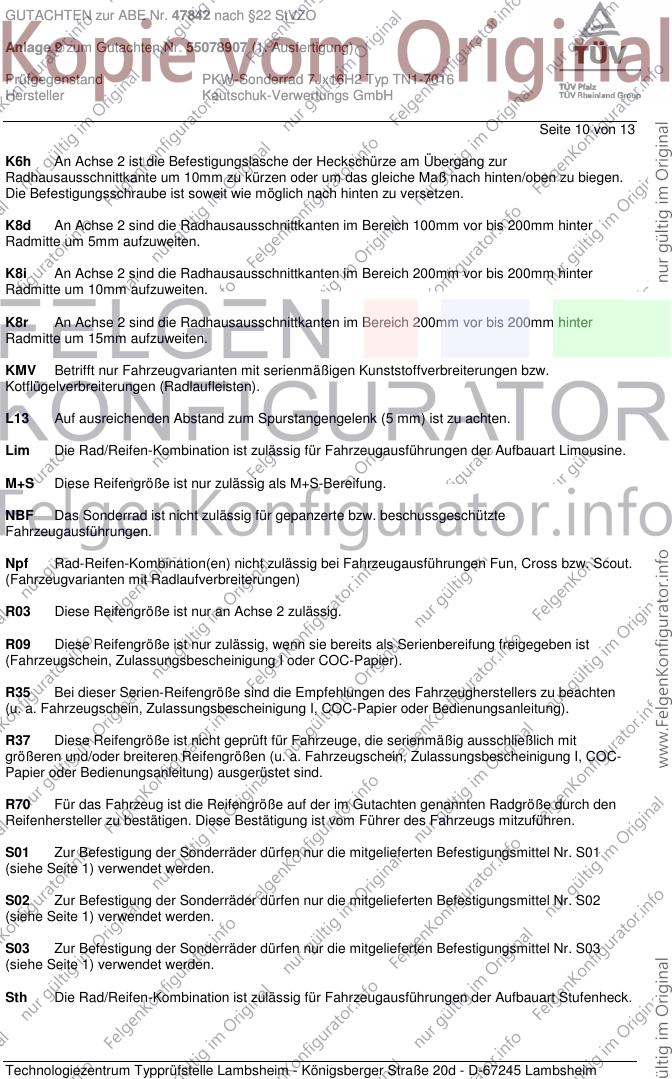

Seite 10 von 13
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

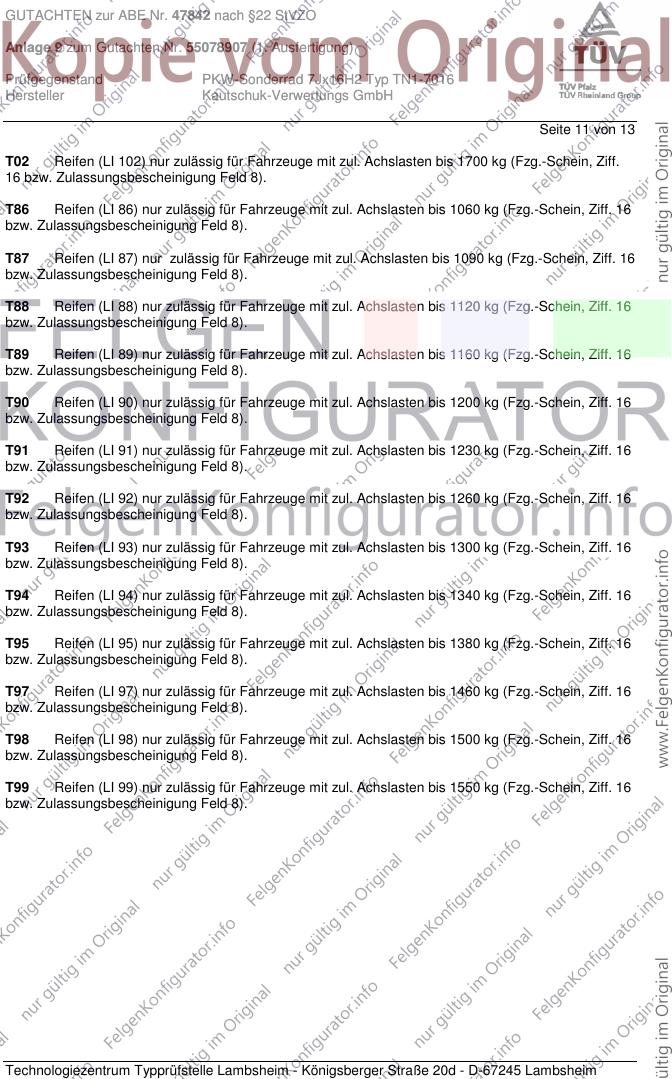

Seite 11 von 13
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

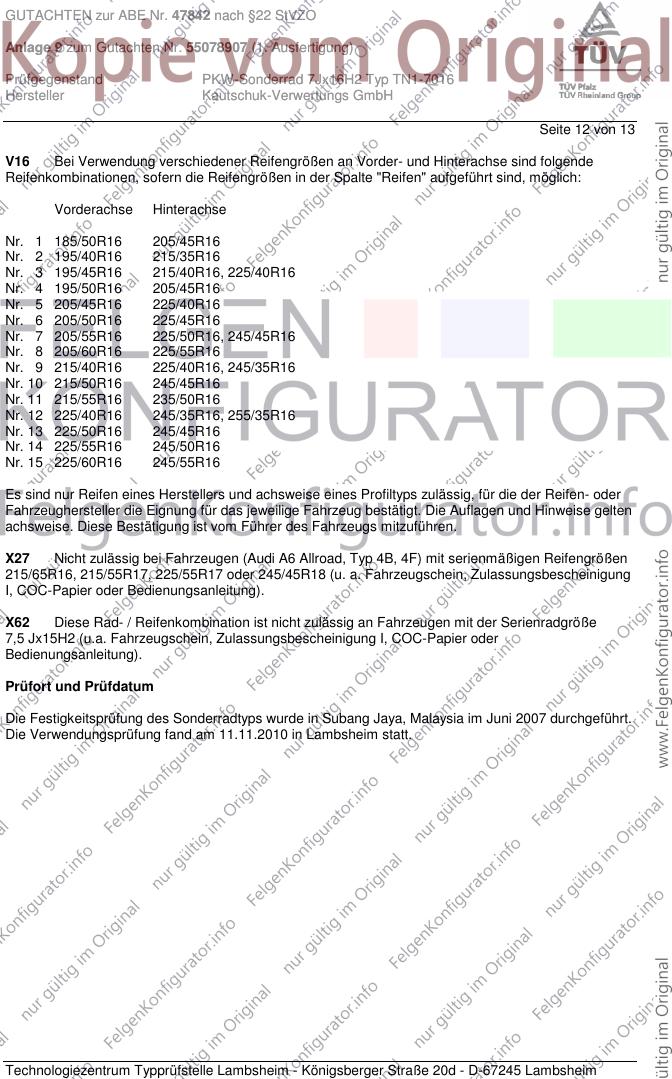

Seite 12 von 13
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße
7,5 Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Juni 2007 durchgeführt.
Die Verwendungsprüfung fand am 11.11.2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47842 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55078907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ TN1-7016
Hersteller Kautschuk-Verwertungs GmbH

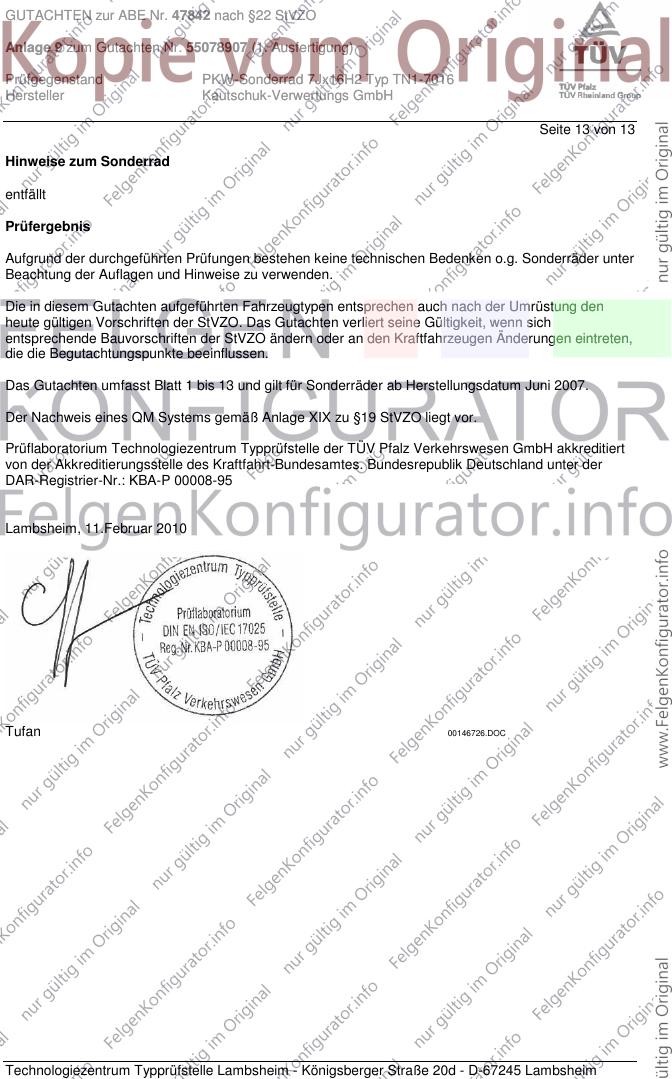

Seite 13 von 13
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Februar 2010
Tufan 00146726.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
