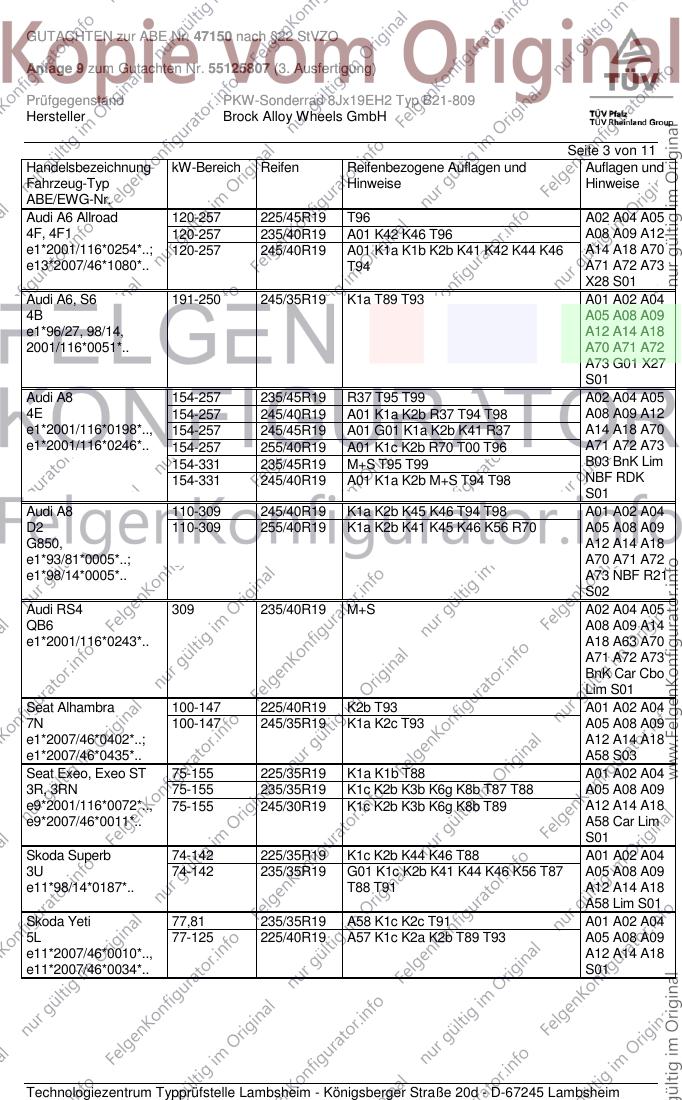

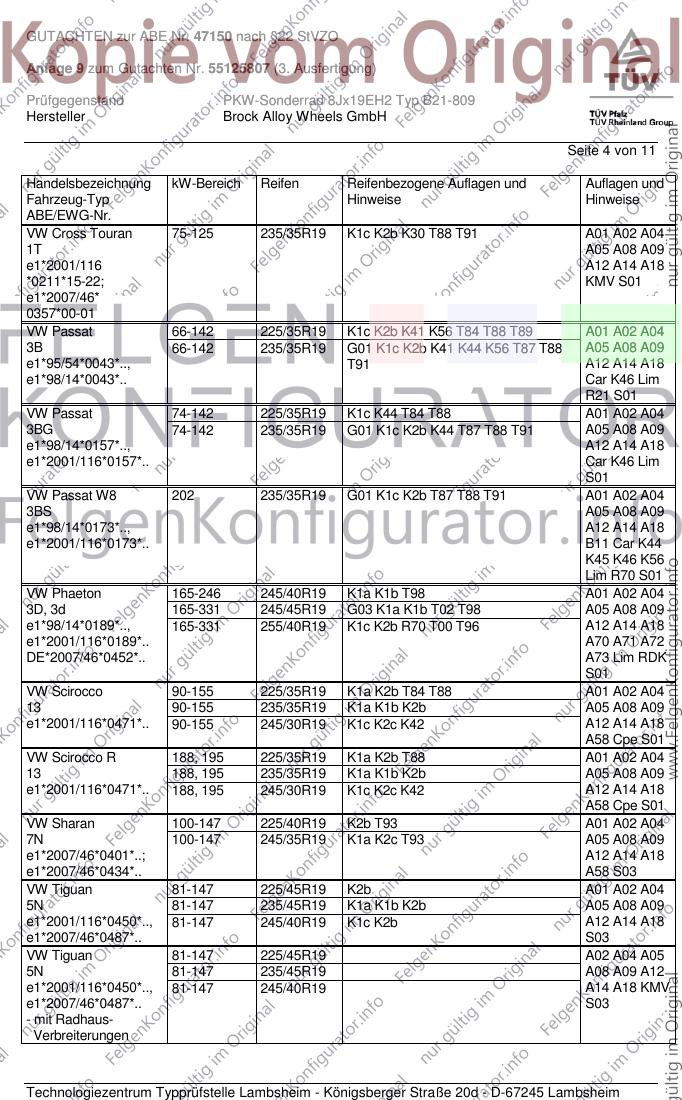

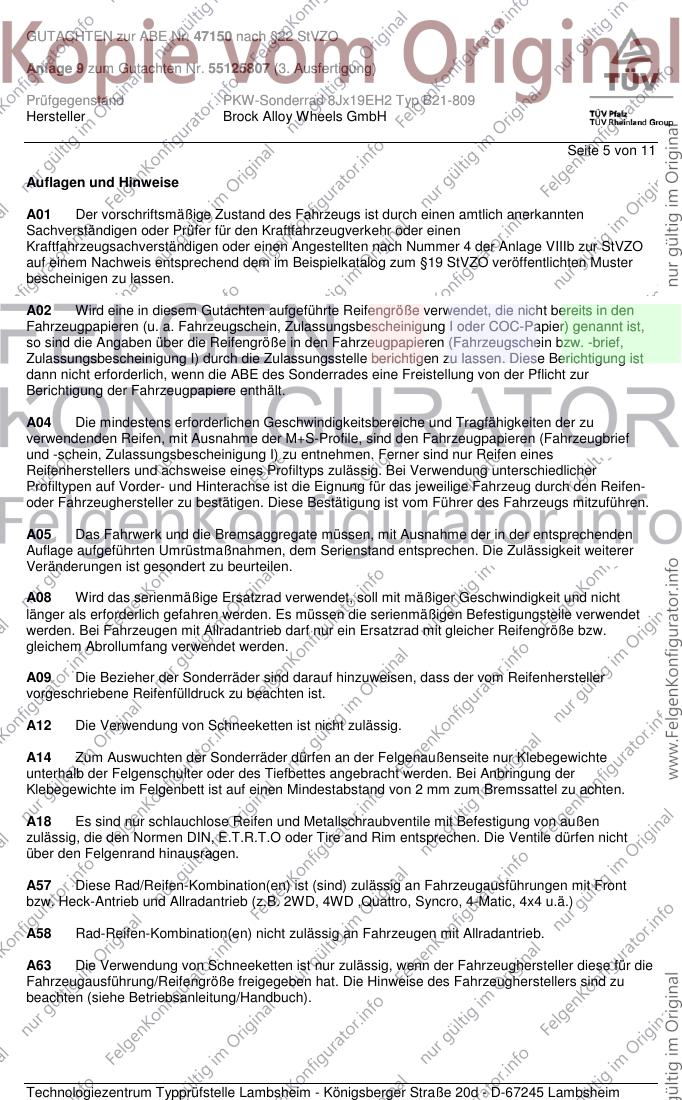

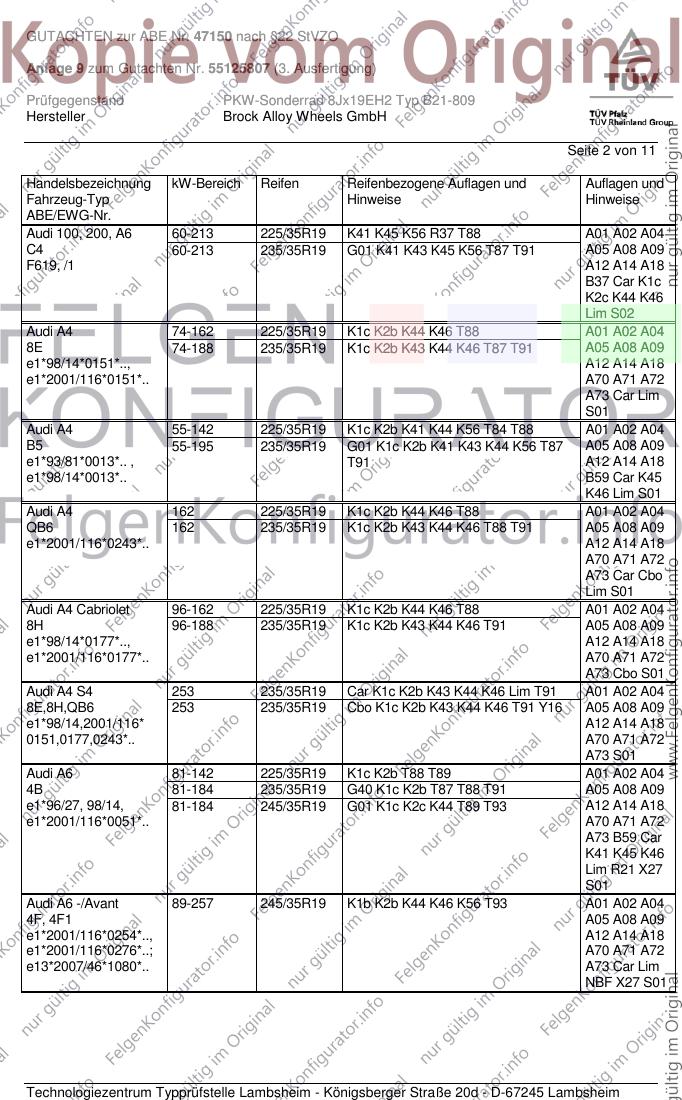

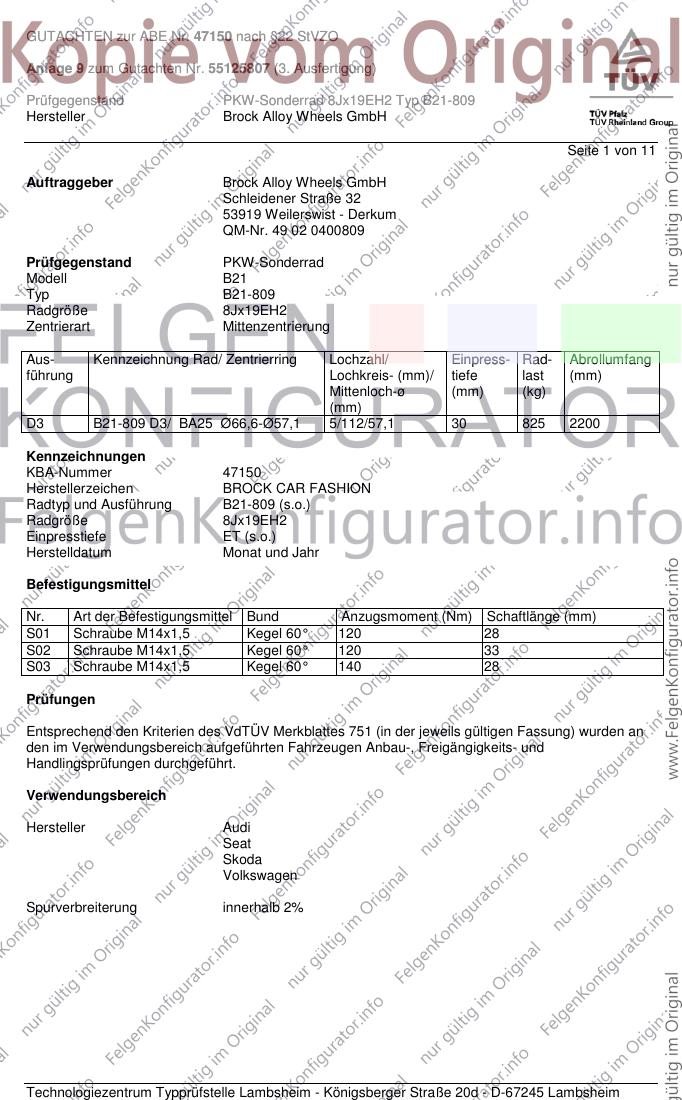

GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 11
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-809
Radgröße 8Jx19EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B21-809 D3/ BA25 Ø66,6-Ø57,1 5/112/57,1 30 825 2200
Kennzeichnungen
KBA-Nummer 47150
Herstellerzeichen BROCK CAR FASHION
Radtyp und Ausführung B21-809 (s.o.)
Radgröße 8Jx19EH2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-213 225/35R19 K41 K45 K56 R37 T88 A01 A02 A04
C4 60-213 235/35R19 G01 K41 K43 K45 K56 T87 T91 A05 A08 A09
F619, /1 A12 A14 A18
B37 Car K1c
K2c K44 K46
Lim S02
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A05 A08 A09
e1*98/14*0151*.., A12 A14 A18
e1*2001/116*0151*.. A70 A71 A72
A73 Car Lim
S01
Audi A4 55-142 225/35R19 K1c K2b K41 K44 K56 T84 T88 A01 A02 A04
B5 55-195 235/35R19 G01 K1c K2b K41 K43 K44 K56 T87 A05 A08 A09
e1*93/81*0013*.. , T91 A12 A14 A18
e1*98/14*0013*.. B59 Car K45
K46 Lim S01
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A05 A08 A09
e1*2001/116*0243*.. A12 A14 A18
A70 A71 A72
A73 Car Cbo
Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A05 A08 A09
e1*98/14*0177*.., A12 A14 A18
e1*2001/116*0177*.. A70 A71 A72
A73 Cbo S01
Audi A4 S4 253 235/35R19 Car K1c K2b K43 K44 K46 Lim T91 A01 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K43 K44 K46 T91 Y16 A05 A08 A09
e1*98/14,2001/116* A12 A14 A18
0151,0177,0243*.. A70 A71 A72
A73 S01
Audi A6 81-142 225/35R19 K1c K2b T88 T89 A01 A02 A04
4B 81-184 235/35R19 G40 K1c K2b T87 T88 T91 A05 A08 A09
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2c K44 T89 T93 A12 A14 A18
e1*2001/116*0051*.. A70 A71 A72
A73 B59 Car
K41 K45 K46
Lim R21 X27
S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b K44 K46 K56 T93 A01 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*.., A12 A14 A18
e1*2001/116*0276*..; A70 A71 A72
e13*2007/46*1080*.. A73 Car Lim
NBF X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/45R19 T96 A02 A04 A05
4F, 4F1 120-257 235/40R19 A01 K42 K46 T96 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/40R19 A01 K1a K1b K2b K41 K42 K44 K46 A14 A18 A70
e13*2007/46*1080*.. T94 A71 A72 A73
X28 S01
Audi A6, S6 191-250 245/35R19 K1a T89 T93 A01 A02 A04
4B A05 A08 A09
e1*96/27, 98/14, A12 A14 A18
2001/116*0051*.. A70 A71 A72
A73 G01 X27
S01
Audi A8 154-257 235/45R19 R37 T95 T99 A02 A04 A05
4E 154-257 245/40R19 A01 K1a K2b R37 T94 T98 A08 A09 A12
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 K1a K2b K41 R37 A14 A18 A70
e1*2001/116*0246*.. 154-257 255/40R19 A01 K1c K2b R70 T00 T96 A71 A72 A73
154-331 235/45R19 M+S T95 T99 B03 BnK Lim
154-331 245/40R19 A01 K1a K2b M+S T94 T98 NBF RDK
S01
Audi A8 110-309 245/40R19 K1a K2b K45 K46 T94 T98 A01 A02 A04
D2 110-309 255/40R19 K1a K2b K41 K45 K46 K56 R70 A05 A08 A09
G850, A12 A14 A18
e1*93/81*0005*..; A70 A71 A72
e1*98/14*0005*.. A73 NBF R21
S02
Audi RS4 309 235/40R19 M+S A02 A04 A05
QB6 A08 A09 A14
e1*2001/116*0243*.. A18 A63 A70
A71 A72 A73
BnK Car Cbo
Lim S01
Seat Alhambra 100-147 225/40R19 K2b T93 A01 A02 A04
7N 100-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0402*..; A12 A14 A18
e1*2007/46*0435*.. A58 S03
Seat Exeo, Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A02 A04
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T88 A05 A08 A09
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89 A12 A14 A18
e9*2007/46*0011*.. A58 Car Lim
S01
Skoda Superb 74-142 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A05 A08 A09
e11*98/14*0187*.. T88 T91 A12 A14 A18
A58 Lim S01
Skoda Yeti 77,81 235/35R19 A58 K1c K2c T91 A01 A02 A04
5L 77-125 225/40R19 A57 K1c K2a K2b T89 T93 A05 A08 A09
e11*2007/46*0010*.., A12 A14 A18
e11*2007/46*0034*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-125 235/35R19 K1c K2b K30 T88 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116 A12 A14 A18
*0211*15-22; KMV S01
e1*2007/46*
0357*00-01
VW Passat 66-142 225/35R19 K1c K2b K41 K56 T84 T88 T89 A01 A02 A04
3B 66-142 235/35R19 G01 K1c K2b K41 K44 K56 T87 T88 A05 A08 A09
e1*95/54*0043*.., T91 A12 A14 A18
e1*98/14*0043*.. Car K46 Lim
R21 S01
VW Passat 74-142 225/35R19 K1c K44 T84 T88 A01 A02 A04
3BG 74-142 235/35R19 G01 K1c K2b K44 T87 T88 T91 A05 A08 A09
e1*98/14*0157*.., A12 A14 A18
e1*2001/116*0157*.. Car K46 Lim
S01
VW Passat W8 202 235/35R19 G01 K1c K2b T87 T88 T91 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A14 A18
e1*2001/116*0173*.. B11 Car K44
K45 K46 K56
Lim R70 S01
VW Phaeton 165-246 245/40R19 K1a K1b T98 A01 A02 A04
3D, 3d 165-331 245/45R19 G03 K1a K1b T02 T98 A05 A08 A09
e1*98/14*0189*.., 165-331 255/40R19 K1c K2b R70 T00 T96 A12 A14 A18
e1*2001/116*0189*.. A70 A71 A72
DE*2007/46*0452*.. A73 Lim RDK
S01
VW Scirocco 90-155 225/35R19 K1a K2b T84 T88 A01 A02 A04
13 90-155 235/35R19 K1a K1b K2b A05 A08 A09
e1*2001/116*0471*.. 90-155 245/30R19 K1c K2c K42 A12 A14 A18
A58 Cpe S01
VW Scirocco R 188, 195 225/35R19 K1a K2b T88 A01 A02 A04
13 188, 195 235/35R19 K1a K1b K2b A05 A08 A09
e1*2001/116*0471*.. 188, 195 245/30R19 K1c K2c K42 A12 A14 A18
A58 Cpe S01
VW Sharan 100-147 225/40R19 K2b T93 A01 A02 A04
7N 100-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0401*..; A12 A14 A18
e1*2007/46*0434*.. A58 S03
VW Tiguan 81-147 225/45R19 K2b A01 A02 A04
5N 81-147 235/45R19 K1a K1b K2b A05 A08 A09
e1*2001/116*0450*.., 81-147 245/40R19 K1c K2b A12 A14 A18
e1*2007/46*0487*.. S03
VW Tiguan 81-147 225/45R19 A02 A04 A05
5N 81-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-147 245/40R19 A14 A18 KMV
e1*2007/46*0487*.. S03
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 11
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

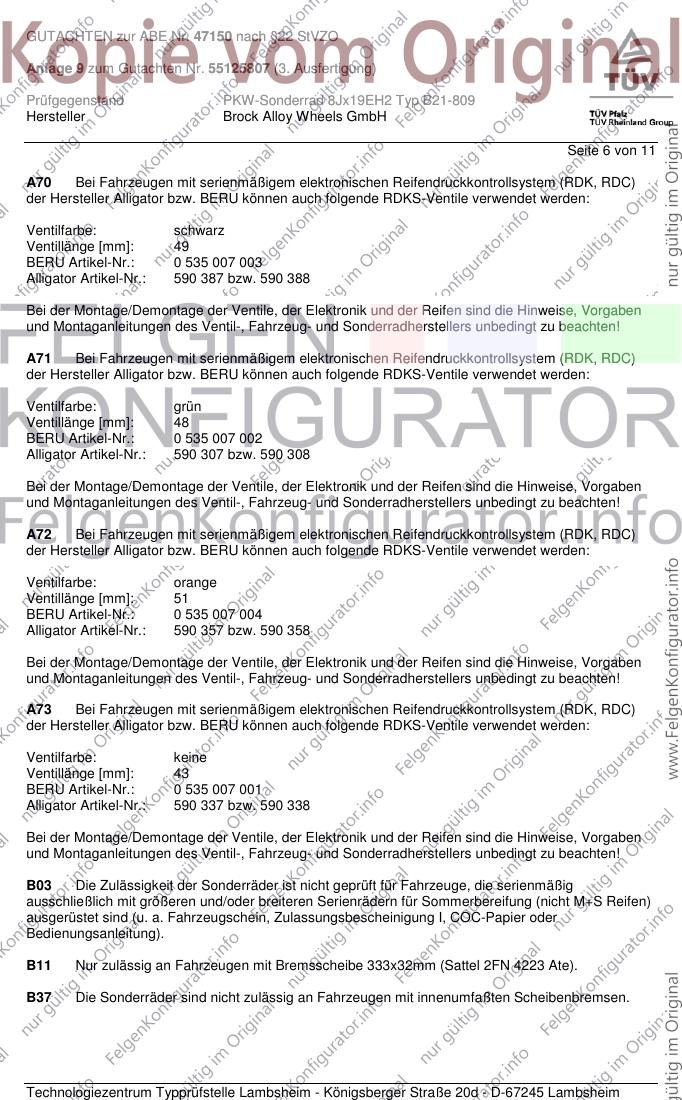

GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 11
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 11

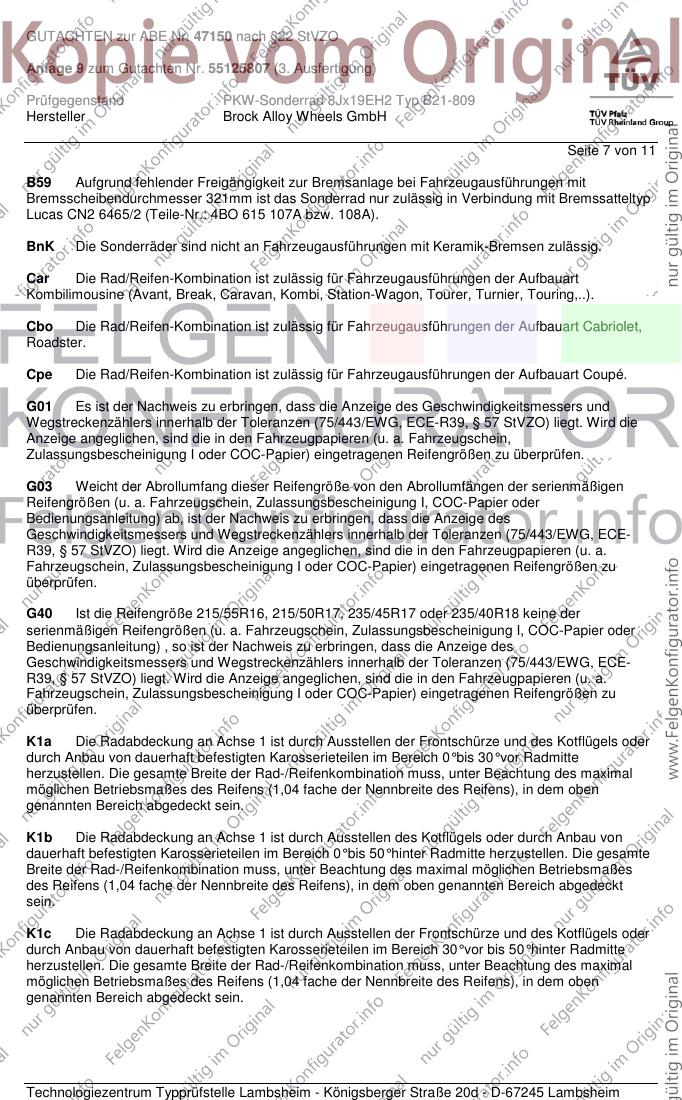

B59 Aufgrund fehlender Freigängigkeit zur Bremsanlage bei Fahrzeugausführungen mit
Bremsscheibendurchmesser 321mm ist das Sonderrad nur zulässig in Verbindung mit Bremssatteltyp
Lucas CN2 6465/2 (Teile-Nr.: 4BO 615 107A bzw. 108A).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 11

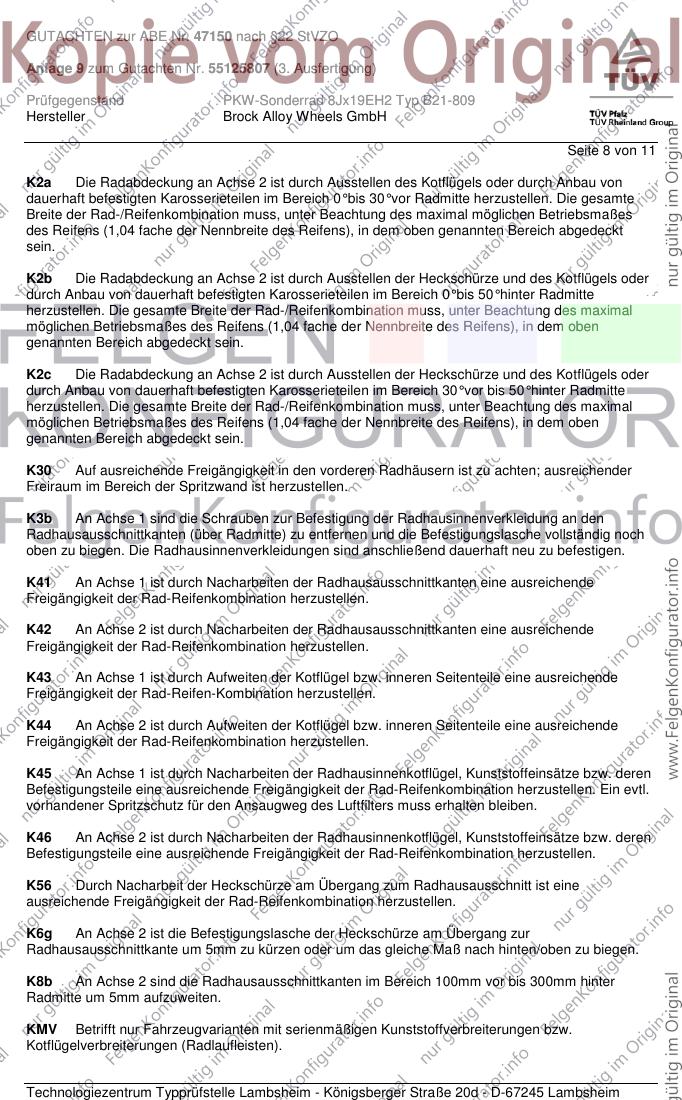

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 9 von 11

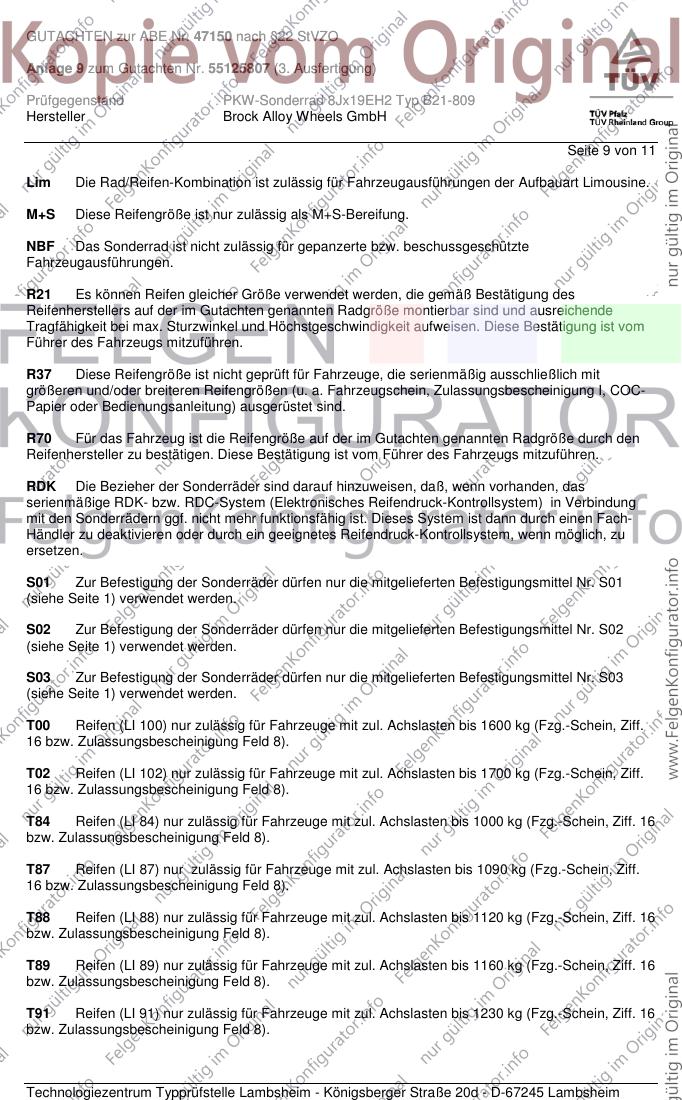

Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 10 von 11

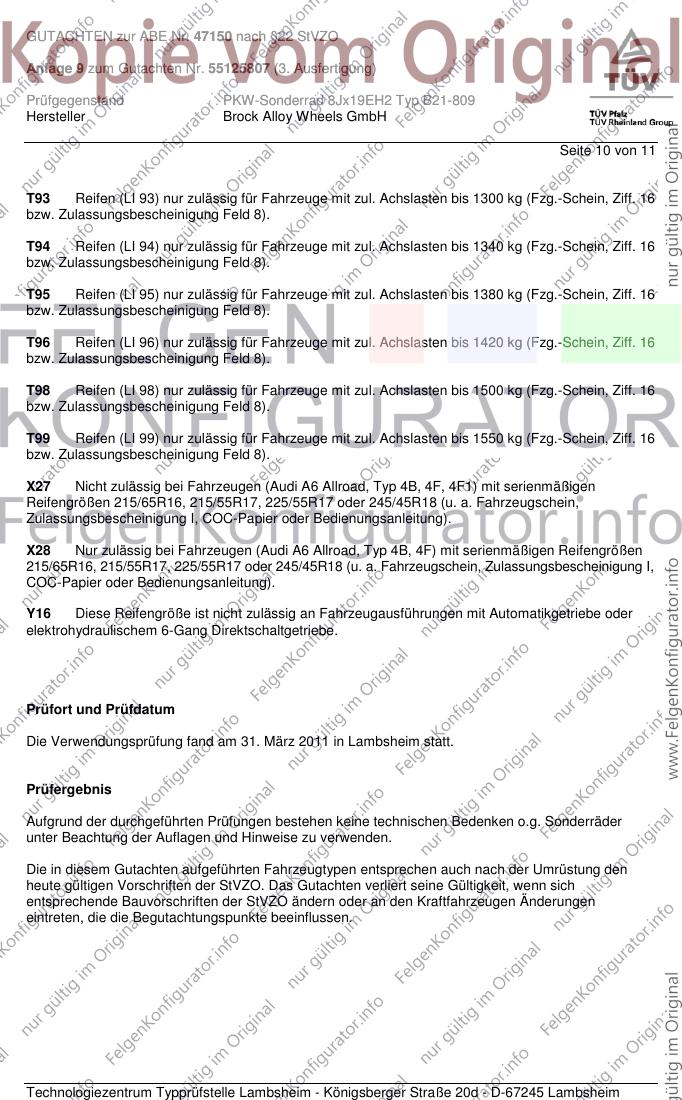

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. März 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

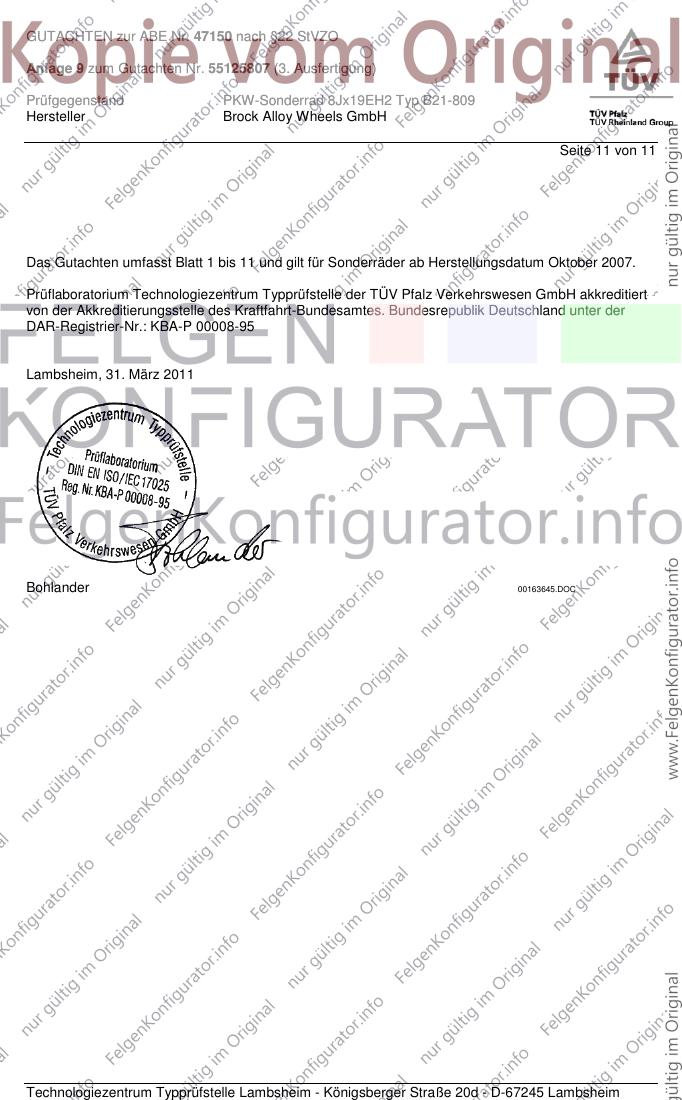

GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55125807 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2007.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 31. März 2011
Bohlander 00163645.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

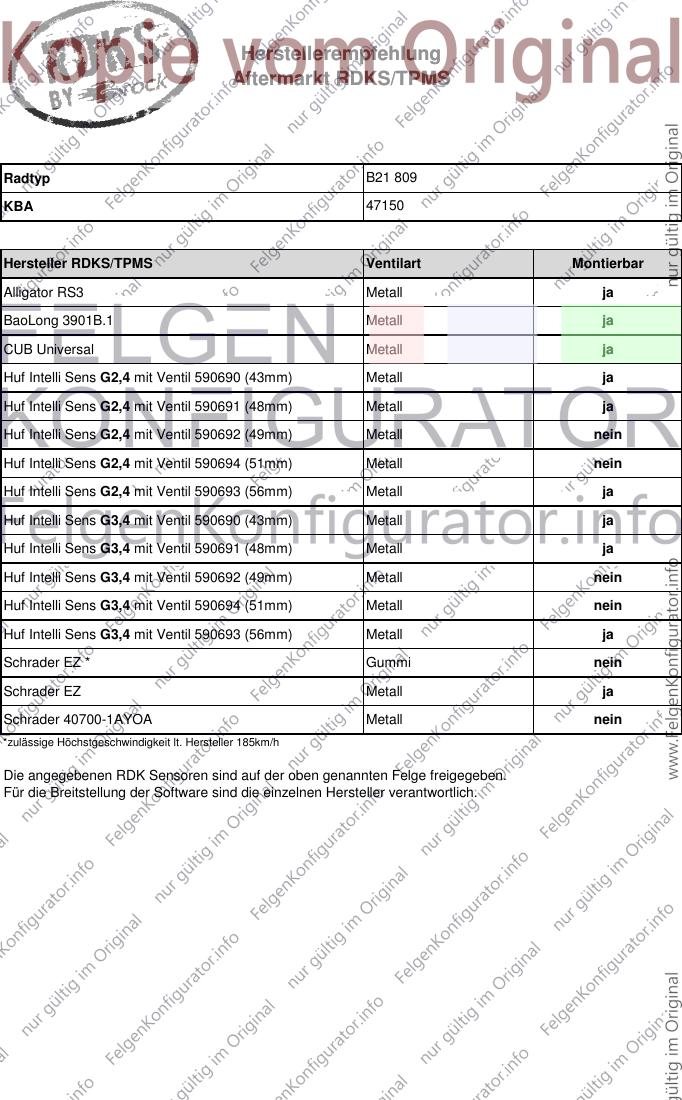

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B21 809
KBA 47150
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi nein
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
