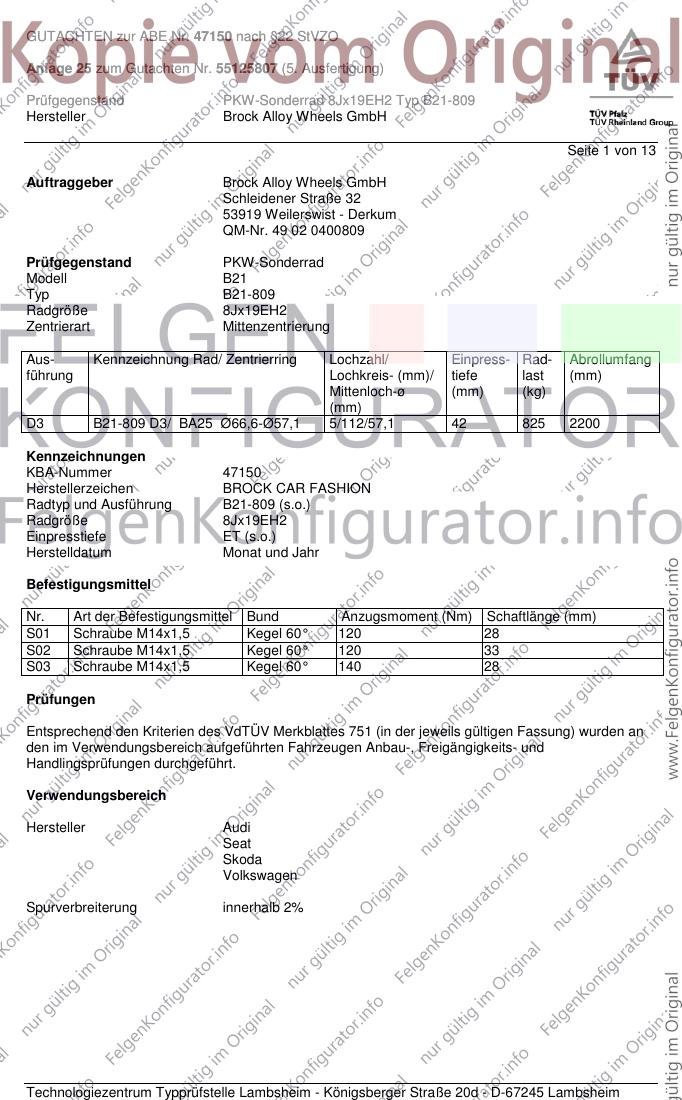

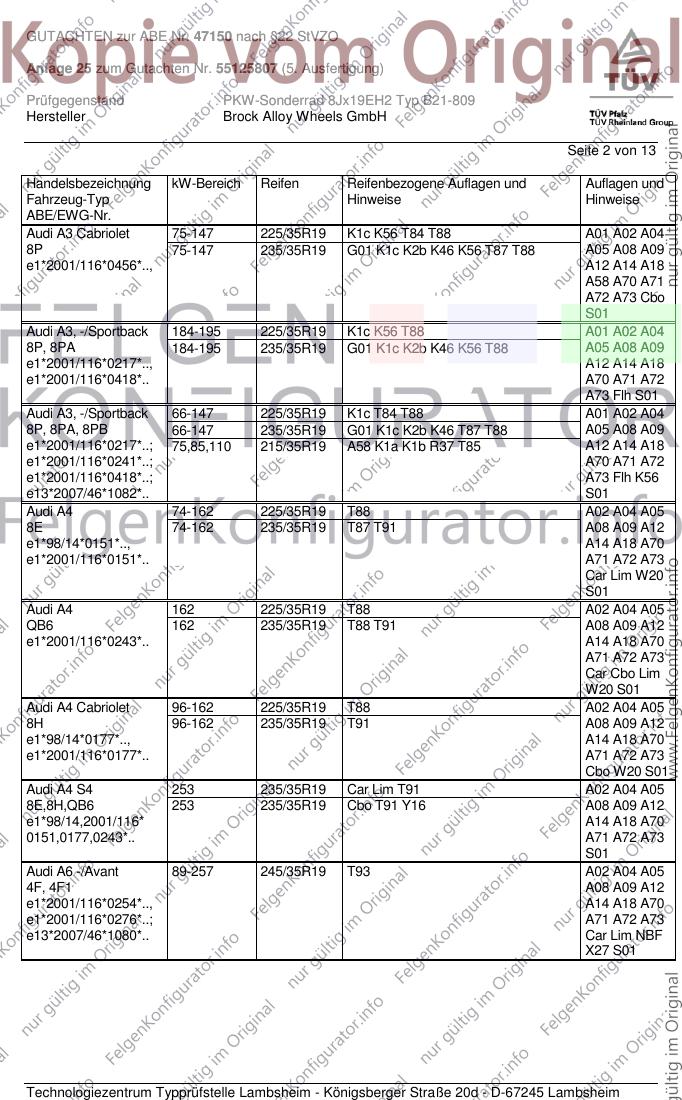

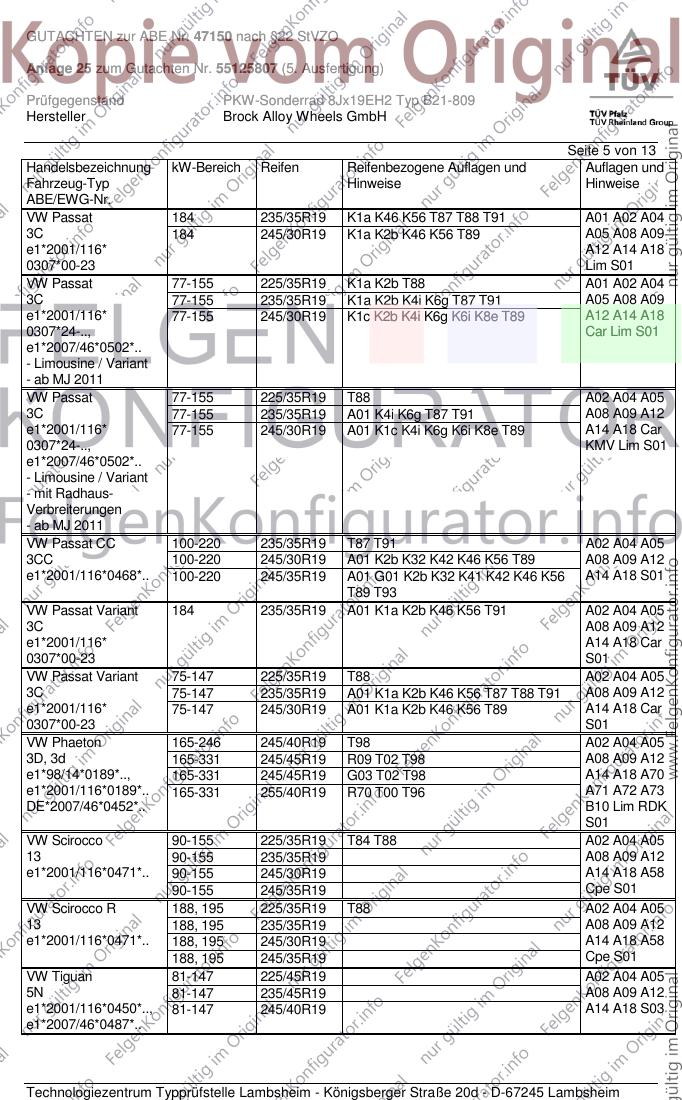

GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 13
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-809
Radgröße 8Jx19EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B21-809 D3/ BA25 Ø66,6-Ø57,1 5/112/57,1 42 825 2200
Kennzeichnungen
KBA-Nummer 47150
Herstellerzeichen BROCK CAR FASHION
Radtyp und Ausführung B21-809 (s.o.)
Radgröße 8Jx19EH2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A08 A09
e1*2001/116*0456*.., A12 A14 A18
A58 A70 A71
A72 A73 Cbo
S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A08 A09
e1*2001/116*0217*.., A12 A14 A18
e1*2001/116*0418*.. A70 A71 A72
A73 Flh S01
Audi A3, -/Sportback 66-147 225/35R19 K1c T84 T88 A01 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b R37 T85 A12 A14 A18
e1*2001/116*0241*..; A70 A71 A72
e1*2001/116*0418*..; A73 Flh K56
e13*2007/46*1082*.. S01
Audi A4 74-162 225/35R19 T88 A02 A04 A05
8E 74-162 235/35R19 T87 T91 A08 A09 A12
e1*98/14*0151*.., A14 A18 A70
e1*2001/116*0151*.. A71 A72 A73
Car Lim W20
S01
Audi A4 162 225/35R19 T88 A02 A04 A05
QB6 162 235/35R19 T88 T91 A08 A09 A12
e1*2001/116*0243*.. A14 A18 A70
A71 A72 A73
Car Cbo Lim
W20 S01
Audi A4 Cabriolet 96-162 225/35R19 T88 A02 A04 A05
8H 96-162 235/35R19 T91 A08 A09 A12
e1*98/14*0177*.., A14 A18 A70
e1*2001/116*0177*.. A71 A72 A73
Cbo W20 S01
Audi A4 S4 253 235/35R19 Car Lim T91 A02 A04 A05
8E,8H,QB6 253 235/35R19 Cbo T91 Y16 A08 A09 A12
e1*98/14,2001/116* A14 A18 A70
0151,0177,0243*.. A71 A72 A73
S01
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*.., A14 A18 A70
e1*2001/116*0276*..; A71 A72 A73
e13*2007/46*1080*.. Car Lim NBF
X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

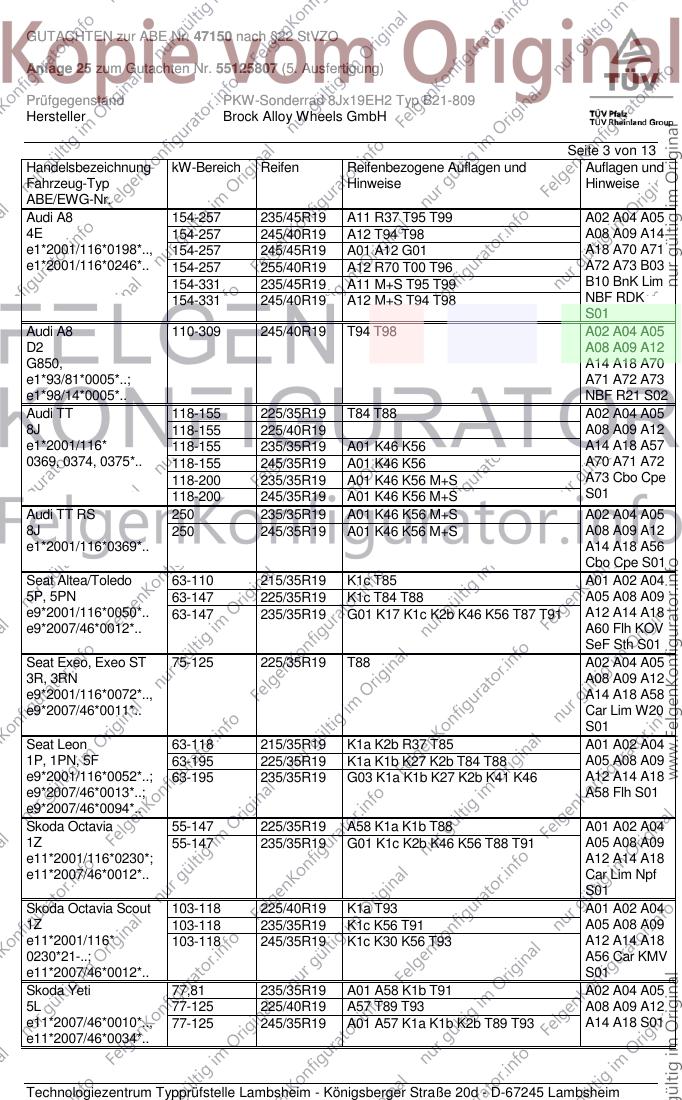

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/45R19 A11 R37 T95 T99 A02 A04 A05
4E 154-257 245/40R19 A12 T94 T98 A08 A09 A14
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01 A18 A70 A71
e1*2001/116*0246*.. 154-257 255/40R19 A12 R70 T00 T96 A72 A73 B03
154-331 235/45R19 A11 M+S T95 T99 B10 BnK Lim
154-331 245/40R19 A12 M+S T94 T98 NBF RDK
S01
Audi A8 110-309 245/40R19 T94 T98 A02 A04 A05
D2 A08 A09 A12
G850, A14 A18 A70
e1*93/81*0005*..; A71 A72 A73
e1*98/14*0005*.. NBF R21 S02
Audi TT 118-155 225/35R19 T84 T88 A02 A04 A05
8J 118-155 225/40R19 A08 A09 A12
e1*2001/116* 118-155 235/35R19 A01 K46 K56 A14 A18 A57
0369, 0374, 0375*.. 118-155 245/35R19 A01 K46 K56 A70 A71 A72
118-200 235/35R19 A01 K46 K56 M+S A73 Cbo Cpe
118-200 245/35R19 A01 K46 K56 M+S S01
Audi TT RS 250 235/35R19 A01 K46 K56 M+S A02 A04 A05
8J 250 245/35R19 A01 K46 K56 M+S A08 A09 A12
e1*2001/116*0369*.. A14 A18 A56
Cbo Cpe S01
Seat Altea/Toledo 63-110 215/35R19 K1c T85 A01 A02 A04
5P, 5PN 63-147 225/35R19 K1c T84 T88 A05 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K17 K1c K2b K46 K56 T87 T91 A12 A14 A18
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Exeo, Exeo ST 75-125 225/35R19 T88 A02 A04 A05
3R, 3RN A08 A09 A12
e9*2001/116*0072*.., A14 A18 A58
e9*2007/46*0011*.. Car Lim W20
S01
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A02 A04
1P, 1PN, 5F 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A05 A08 A09
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A12 A14 A18
e9*2007/46*0013*..; A58 Flh S01
e9*2007/46*0094*..
Skoda Octavia 55-147 225/35R19 A58 K1a K1b T88 A01 A02 A04
1Z 55-147 235/35R19 G01 K1c K2b K46 K56 T88 T91 A05 A08 A09
e11*2001/116*0230*; A12 A14 A18
e11*2007/46*0012*.. Car Lim Npf
S01
Skoda Octavia Scout 103-118 225/40R19 K1a T93 A01 A02 A04
1Z 103-118 235/35R19 K1c K56 T91 A05 A08 A09
e11*2001/116* 103-118 245/35R19 K1c K30 K56 T93 A12 A14 A18
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Yeti 77,81 235/35R19 A01 A58 K1b T91 A02 A04 A05
5L 77-125 225/40R19 A57 T89 T93 A08 A09 A12
e11*2007/46*0010*.., 77-125 245/35R19 A01 A57 K1a K1b K2b T89 T93 A14 A18 S01
e11*2007/46*0034*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

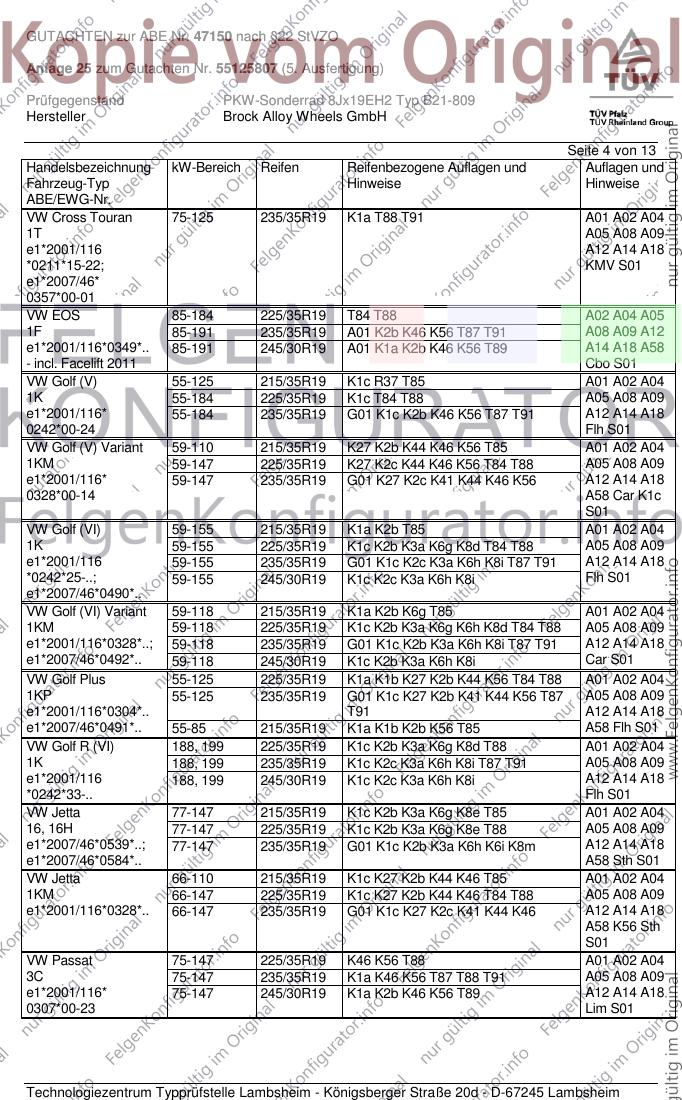

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-125 235/35R19 K1a T88 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116 A12 A14 A18
*0211*15-22; KMV S01
e1*2007/46*
0357*00-01
VW EOS 85-184 225/35R19 T84 T88 A02 A04 A05
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A08 A09 A12
e1*2001/116*0349*.. 85-191 245/30R19 A01 K1a K2b K46 K56 T89 A14 A18 A58
- incl. Facelift 2011 Cbo S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A02 A04
1K 55-184 225/35R19 K1c T84 T88 A05 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A14 A18
0242*00-24 Flh S01
VW Golf (V) Variant 59-110 215/35R19 K27 K2b K44 K46 K56 T85 A01 A02 A04
1KM 59-147 225/35R19 K27 K2c K44 K46 K56 T84 T88 A05 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K27 K2c K41 K44 K46 K56 A12 A14 A18
0328*00-14 A58 Car K1c
S01
VW Golf (VI) 59-155 215/35R19 K1a K2b T85 A01 A02 A04
1K 59-155 225/35R19 K1c K2b K3a K6g K8d T84 T88 A05 A08 A09
e1*2001/116 59-155 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 A12 A14 A18
*0242*25-..; 59-155 245/30R19 K1c K2c K3a K6h K8i Flh S01
e1*2007/46*0490*..
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6g K6h K8d T84 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 A12 A14 A18
e1*2007/46*0492*.. 59-118 245/30R19 K1c K2b K3a K6h K8i Car S01
VW Golf Plus 55-125 225/35R19 K1a K1b K27 K2b K44 K56 T84 T88 A01 A02 A04
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 T87 A05 A08 A09
e1*2001/116*0304*.. T91 A12 A14 A18
e1*2007/46*0491*.. 55-85 215/35R19 K1a K1b K2b K56 T85 A58 Flh S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A02 A04
1K 188, 199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A05 A08 A09
e1*2001/116 188, 199 245/30R19 K1c K2c K3a K6h K8i A12 A14 A18
*0242*33-.. Flh S01
VW Jetta 77-147 215/35R19 K1c K2b K3a K6g K8e T85 A01 A02 A04
16, 16H 77-147 225/35R19 K1c K2b K3a K6g K8e T88 A05 A08 A09
e1*2007/46*0539*..; 77-147 235/35R19 G01 K1c K2b K3a K6h K6i K8m A12 A14 A18
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-110 215/35R19 K1c K27 K2b K44 K46 T85 A01 A02 A04
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A05 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 A12 A14 A18
A58 K56 Sth
S01
VW Passat 75-147 225/35R19 K46 K56 T88 A01 A02 A04
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 245/30R19 K1a K2b K46 K56 T89 A12 A14 A18
0307*00-23 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A02 A04
3C 184 245/30R19 K1a K2b K46 K56 T89 A05 A08 A09
e1*2001/116* A12 A14 A18
0307*00-23 Lim S01
VW Passat 77-155 225/35R19 K1a K2b T88 A01 A02 A04
3C 77-155 235/35R19 K1a K2b K4i K6g T87 T91 A05 A08 A09
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6g K6i K8e T89 A12 A14 A18
0307*24-.., Car Lim S01
e1*2007/46*0502*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C 77-155 235/35R19 A01 K4i K6g T87 T91 A08 A09 A12
e1*2001/116* 77-155 245/30R19 A01 K1c K4i K6g K6i K8e T89 A14 A18 Car
0307*24-.., KMV Lim S01
e1*2007/46*0502*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC 100-220 235/35R19 T87 T91 A02 A04 A05
3CC 100-220 245/30R19 A01 K2b K32 K42 K46 K56 T89 A08 A09 A12
e1*2001/116*0468*.. 100-220 245/35R19 A01 G01 K2b K32 K41 K42 K46 K56 A14 A18 S01
T89 T93
VW Passat Variant 184 235/35R19 A01 K1a K2b K46 K56 T91 A02 A04 A05
3C A08 A09 A12
e1*2001/116* A14 A18 Car
0307*00-23 S01
VW Passat Variant 75-147 225/35R19 T88 A02 A04 A05
3C 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T88 T91 A08 A09 A12
e1*2001/116* 75-147 245/30R19 A01 K1a K2b K46 K56 T89 A14 A18 Car
0307*00-23 S01
VW Phaeton 165-246 245/40R19 T98 A02 A04 A05
3D, 3d 165-331 245/45R19 R09 T02 T98 A08 A09 A12
e1*98/14*0189*.., 165-331 245/45R19 G03 T02 T98 A14 A18 A70
e1*2001/116*0189*.. 165-331 255/40R19 R70 T00 T96 A71 A72 A73
DE*2007/46*0452*.. B10 Lim RDK
S01
VW Scirocco 90-155 225/35R19 T84 T88 A02 A04 A05
13 90-155 235/35R19 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/30R19 A14 A18 A58
90-155 245/35R19 Cpe S01
VW Scirocco R 188, 195 225/35R19 T88 A02 A04 A05
13 188, 195 235/35R19 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/30R19 A14 A18 A58
188, 195 245/35R19 Cpe S01
VW Tiguan 81-147 225/45R19 A02 A04 A05
5N 81-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-147 245/40R19 A14 A18 S03
e1*2007/46*0487*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

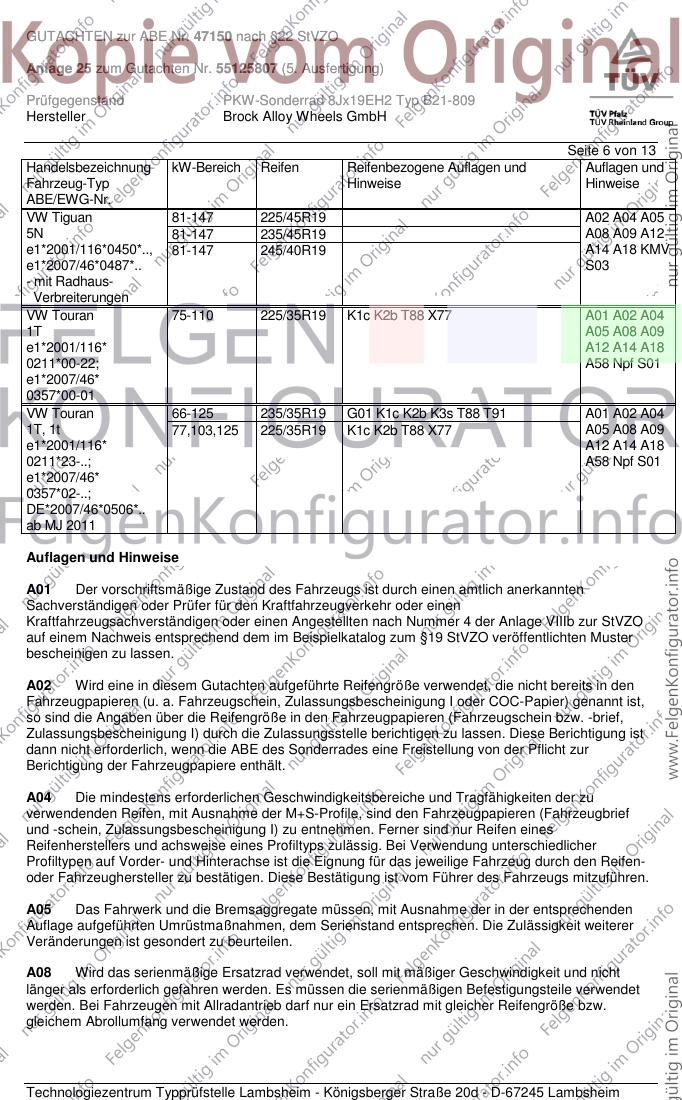

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-147 225/45R19 A02 A04 A05
5N 81-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-147 245/40R19 A14 A18 KMV
e1*2007/46*0487*.. S03
- mit Radhaus-
Verbreiterungen
VW Touran 75-110 225/35R19 K1c K2b T88 X77 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A14 A18
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 235/35R19 G01 K1c K2b K3s T88 T91 A01 A02 A04
1T, 1t 77,103,125 225/35R19 K1c K2b T88 X77 A05 A08 A09
e1*2001/116* A12 A14 A18
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

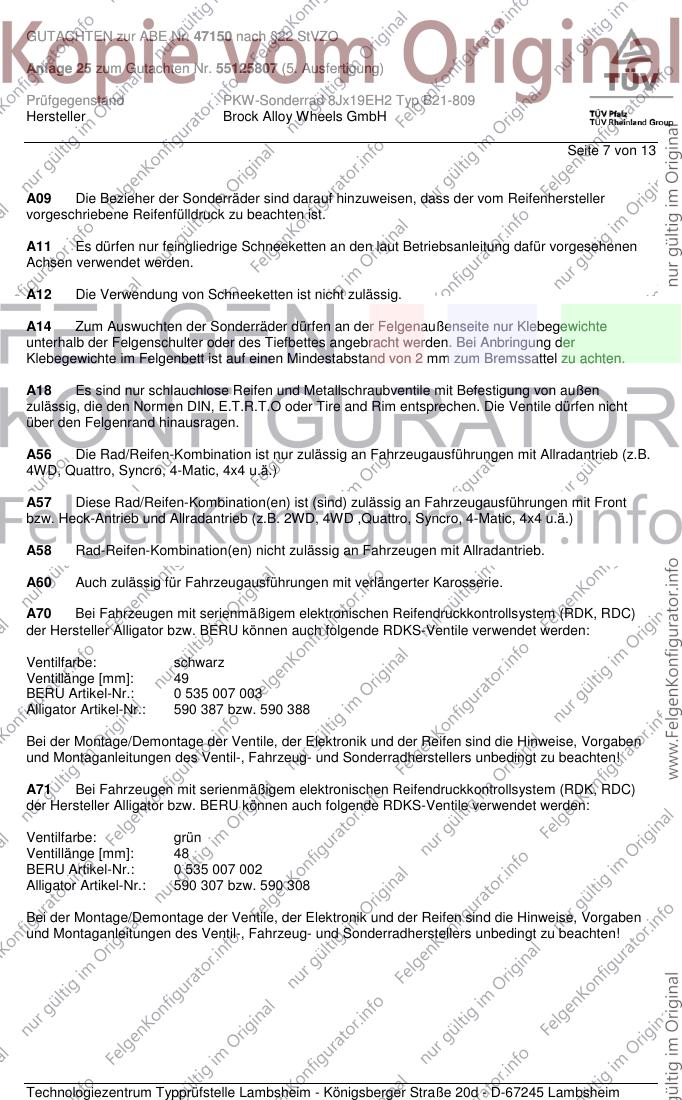

Seite 7 von 13
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

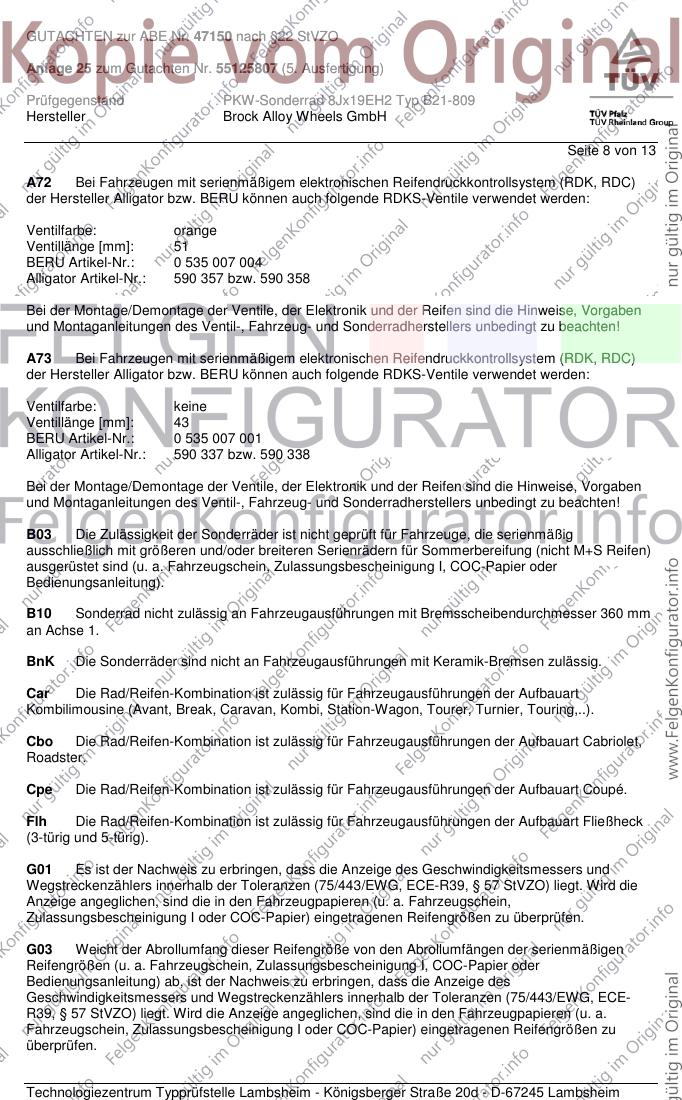

Seite 8 von 13
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

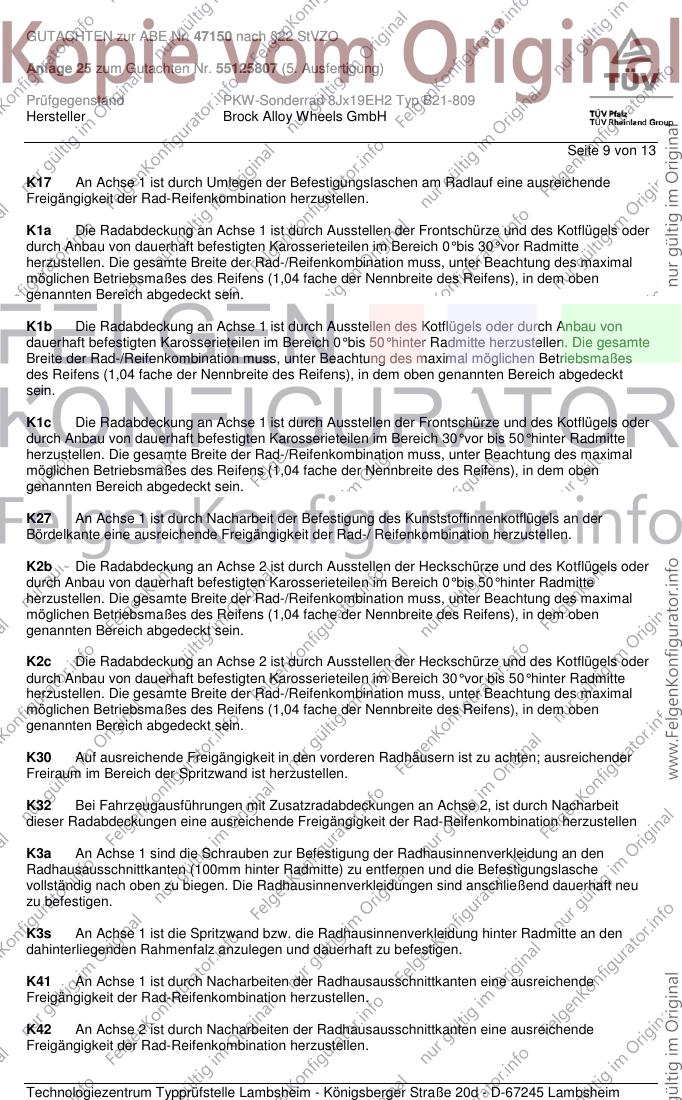

Seite 9 von 13
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH

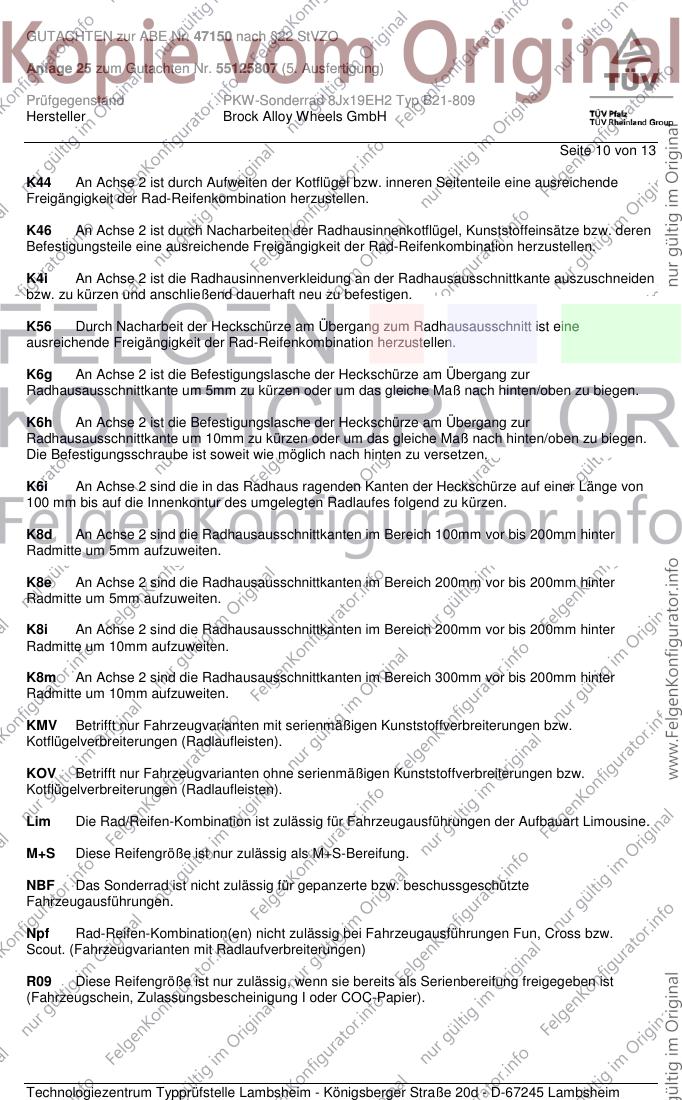

Seite 10 von 13
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 11 von 13

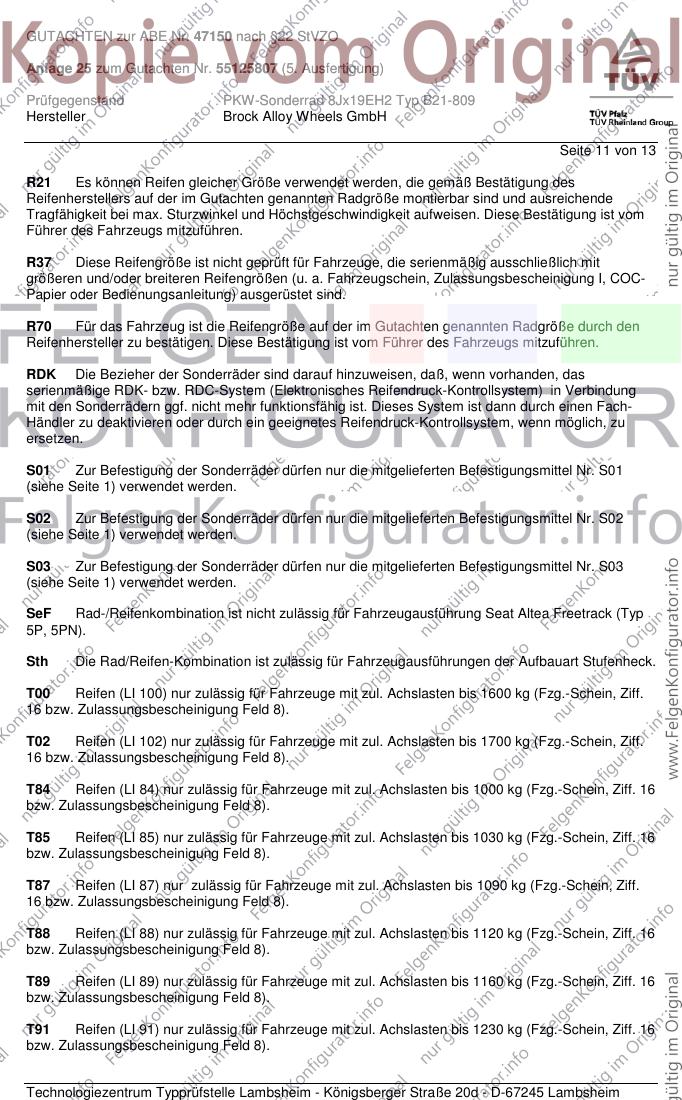

R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ
5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 12 von 13
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. März 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47150 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55125807 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ B21-809
Hersteller Brock Alloy Wheels GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2007.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 31. März 2011
Bohlander 00163646.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

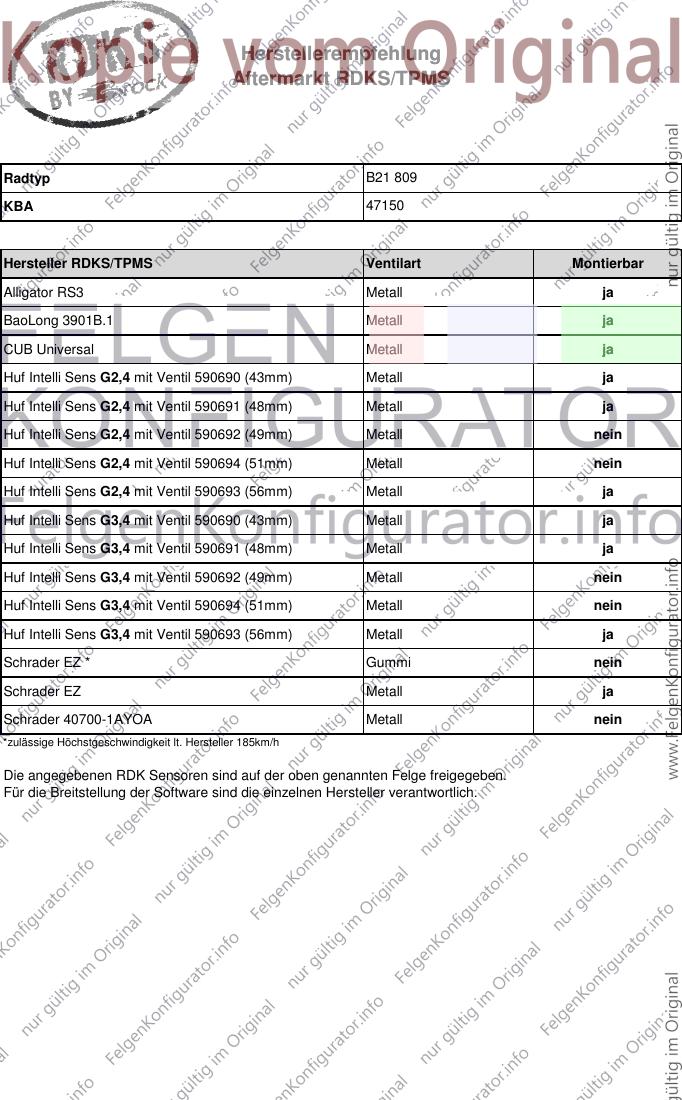

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B21 809
KBA 47150
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi nein
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
