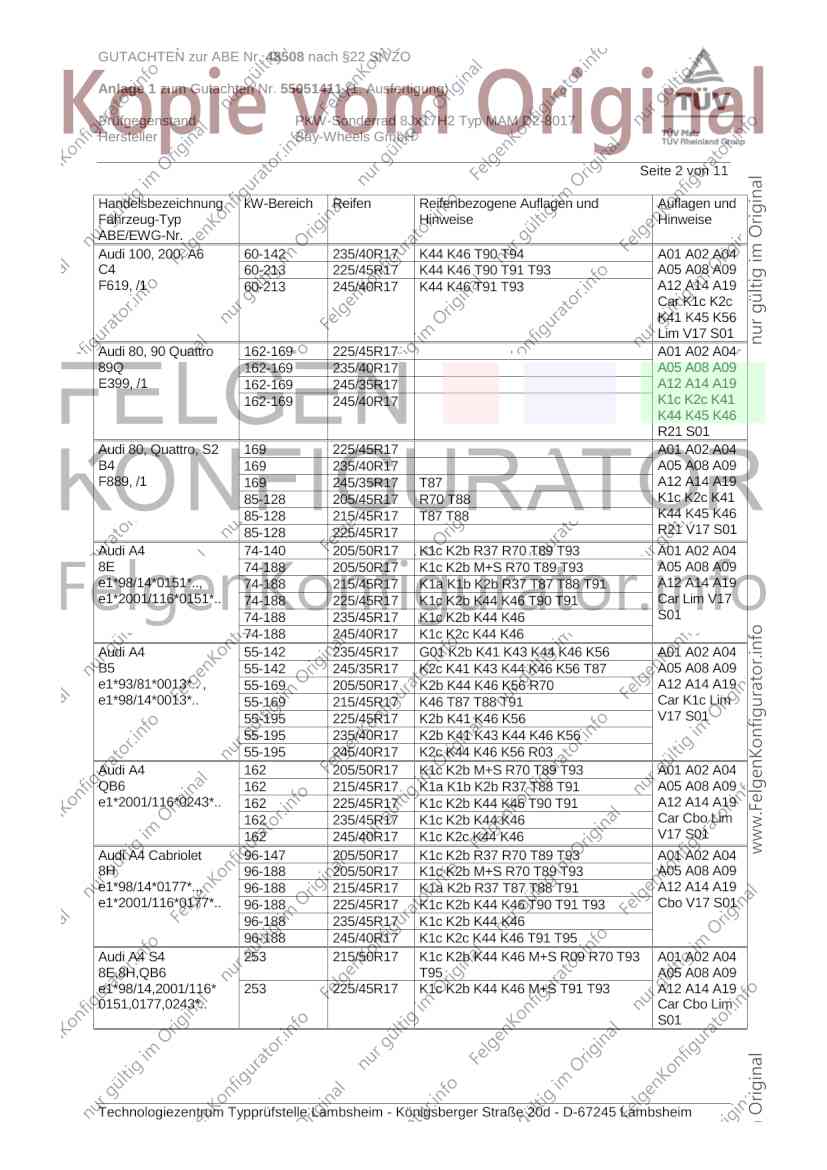

GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM D2
Typ MAM D2-8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM D2-8017 DB / Ø66,6xØ57,1 5/112/57,1 30 720 2100
Kennzeichnungen
KBA-Nummer 48508
Herstellerzeichen -
Radtyp und Ausführung MAM D2-8017
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-142 235/40R17 K44 K46 T90 T94 A01 A02 A04
C4 60-213 225/45R17 K44 K46 T90 T91 T93 A05 A08 A09
F619, /1 60-213 245/40R17 K44 K46 T91 T93 A12 A14 A19
Car K1c K2c
K41 K45 K56
Lim V17 S01
Audi 80, 90 Quattro 162-169 225/45R17 A01 A02 A04
89Q 162-169 235/40R17 A05 A08 A09
E399, /1 162-169 245/35R17 A12 A14 A19
162-169 245/40R17 K1c K2c K41
K44 K45 K46
R21 S01
Audi 80, Quattro, S2 169 225/45R17 A01 A02 A04
B4 169 235/40R17 A05 A08 A09
F889, /1 169 245/35R17 T87 A12 A14 A19
85-128 205/45R17 R70 T88 K1c K2c K41
85-128 215/45R17 T87 T88 K44 K45 K46
85-128 225/45R17 R21 V17 S01
Audi A4 74-140 205/50R17 K1c K2b R37 R70 T89 T93 A01 A02 A04
8E 74-188 205/50R17 K1c K2b M+S R70 T89 T93 A05 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 K1a K1b K2b R37 T87 T88 T91 A12 A14 A19
e1*2001/116*0151*.. 74-188 225/45R17 K1c K2b K44 K46 T90 T91 Car Lim V17
74-188 235/45R17 K1c K2b K44 K46 S01
74-188 245/40R17 K1c K2c K44 K46
Audi A4 55-142 235/45R17 G01 K2b K41 K43 K44 K46 K56 A01 A02 A04
B5 55-142 245/35R17 K2c K41 K43 K44 K46 K56 T87 A05 A08 A09
e1*93/81*0013*.. , 55-169 205/50R17 K2b K44 K46 K56 R70 A12 A14 A19
e1*98/14*0013*.. 55-169 215/45R17 K46 T87 T88 T91 Car K1c Lim
55-195 225/45R17 K2b K41 K46 K56 V17 S01
55-195 235/40R17 K2b K41 K43 K44 K46 K56
55-195 245/40R17 K2c K44 K46 K56 R03
Audi A4 162 205/50R17 K1c K2b M+S R70 T89 T93 A01 A02 A04
QB6 162 215/45R17 K1a K1b K2b R37 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 225/45R17 K1c K2b K44 K46 T90 T91 A12 A14 A19
162 235/45R17 K1c K2b K44 K46 Car Cbo Lim
162 245/40R17 K1c K2c K44 K46 V17 S01
Audi A4 Cabriolet 96-147 205/50R17 K1c K2b R37 R70 T89 T93 A01 A02 A04
8H 96-188 205/50R17 K1c K2b M+S R70 T89 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 K1a K2b R37 T87 T88 T91 A12 A14 A19
e1*2001/116*0177*.. 96-188 225/45R17 K1c K2b K44 K46 T90 T91 T93 Cbo V17 S01
96-188 235/45R17 K1c K2b K44 K46
96-188 245/40R17 K1c K2c K44 K46 T91 T95
Audi A4 S4 253 215/50R17 K1c K2b K44 K46 M+S R09 R70 T93 A01 A02 A04
8E,8H,QB6 T95 A05 A08 A09
e1*98/14,2001/116* 253 225/45R17 K1c K2b K44 K46 M+S T91 T93 A12 A14 A19
0151,0177,0243*.. Car Cbo Lim
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 K1c M+S R70 T89 T93 A01 A02 A04
4B 81-142 205/50R17 K1c R70 T89 T93 A05 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 K1c T87 T88 T91 A12 A14 A19
e1*2001/116*0051*.. 81-184 225/45R17 K1c K46 T90 T91 T93 Car Lim V17
81-184 235/40R17 K1c K46 T90 T94 X27 S01
81-184 235/45R17 G40 K1c K46
81-184 245/40R17 K1c K2b K46 T91 T93
Audi A6 -/Avant 89-257 225/50R17 K1b K2b K44 K46 K56 T93 A01 A02 A04
4F, 4F1 89-257 235/45R17 K1b K2b T93 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 K1b K2b K44 K46 K56 A12 A14 A19
e1*2001/116*0276*..; 89-257 255/45R17 K1c K2b K41 K44 K46 K56 Car Lim NBF
e13*2007/46*1080*.. V17 X27 S01
Audi A6 Allroad 120-257 215/55R17 K42 K46 M+S R70 A01 A02 A04
4F, 4F1 120-257 225/55R17 K1a K2b K42 K46 A05 A08 A09
e1*2001/116*0254*..; 120-257 235/50R17 K1a K1b K2b K41 K42 K44 K46 A12 A14 A19
e13*2007/46*1080*.. 120-257 245/50R17 K1c K2b K41 K42 K43 K44 K46 X28 S01
120-257 255/45R17 K1a K1b K2b K41 K42 K44 K46
Audi A6, S6 191-220 235/45R17 R37 T93 A02 A04 A05
4B 191-250 235/45R17 M+S R37 T93 A08 A09 A12
e1*96/27, 98/14, 191-250 255/40R17 M+S R09 R35 A14 A19 R21
2001/116*0051*.. 191-250 255/40R17 R35 X27 S01
Audi A8 110-250 225/55R17 K1a K2b R35 A01 A02 A04
D2 110-250 245/45R17 K1a K2b R21 A05 A08 A09
G850, 265 225/55R17 K1a K2b M+S R09 A12 A14 A19
e1*93/81*0005*..; B03 K46 NBF
e1*98/14*0005*.. S01
Audi V8 180-206 225/45R17 T93 A02 A04 A05
D11 180-206 235/45R17 A01 G41 K42 A08 A09 A12
F127 180-206 245/40R17 R35 T93 T95 A14 A19 V17
S01
Seat Alhambra 100-147 225/50R17 K1a K2c T94 T98 A01 A02 A04
7N 100-147 235/45R17 K2b T93 T94 T97 A05 A08 A09
e1*2007/46*0402*..; 100-147 245/45R17 K1a K2c T95 T99 A12 A14 A19
e1*2007/46*0435*.. A58 S03
Seat Exeo / Exeo ST 75-147 205/50R17 K1a K1b R37 R70 A01 A02 A04
3R, 3RN 75-147 215/45R17 K1a K1b R37 T87 T88 T91 A05 A08 A09
e9*2001/116*0072*.., 75-155 225/45R17 K1a K1b A12 A14 A19
e9*2007/46*0011*.. 75-155 235/40R17 K1c K2b K3b K6g K8b A58 Car Lim
75-155 235/45R17 K1c K2b K3b K6g K8b V17 S01
75-155 245/40R17 K1c K2b K3b K6g K8b
Skoda Superb 77-147 205/50R17 K2b K41 K44 K46 R70 T93 A01 A02 A04
3T 77-191 205/50R17 K2b K41 K44 K46 M+S R70 T93 A05 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 K2b K41 K44 K46 T94 A12 A14 A19
e11*2007/46*0014*.. 77-191 235/45R17 K2c K41 K44 K46 Car K1c K27
77-191 245/40R17 K2c K44 K46 R03 T95 K56 Lim V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 205/50R17 R37 R70 T89 T93 A02 A04 A05
3U 74-142 215/45R17 A01 K1a K1b R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 A01 K1c T90 T91 A14 A19 A58
74-142 235/40R17 A01 K1c K2b K46 T90 T94 Lim V17 S01
74-142 245/40R17 A01 K1c K2a K2b K44 K45 K46 K56
Skoda Yeti 77-125 225/45R17 K1c K2a K2b T90 T91 T93 A01 A02 A04
5L 77-125 235/45R17 K1c K2c A05 A08 A09
e11*2007/46*0010*.., A12 A14 A19
e11*2007/46*0034*.. A57 S01
VW Bus 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A01 A02 A04
7DB 144 A05 A08 A09
e1*96/79*0067*.., 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T94 T97 A12 A14 A19
e1*98/14*0067*.. 144 K34 V17 S02
50-103 235/50R17 K1c K2c K41 K42 K44 T00 T96 144
50-103 245/45R17 K1c K2c K41 K42 K44 T95 T99 144
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 144
VW Bus, Transporter 44-81 225/55R17 G01 K1a K41 T01 T97 144 A01 A02 A04
70X0.., 70X1.. 44-81 235/45R17 K1a R70 T93 T94 T97 144 A05 A08 A09
F514, 519, 521, 576, 44-81 235/50R17 K1a K41 T00 T96 144 A12 A14 A19
F657, G206,213-214, 44-81 245/45R17 K1c K2b T95 T99 144 K34 K42 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 225/55R17 G01 K41 K44 T01 T97 144 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 K41 K44 R70 T93 T94 T97 144 A05 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 144 A12 A14 A19
H322-327 50-103 245/45R17 K41 K44 T95 T99 144 K1c K2c K34
50-103 255/45R17 K41 K44 T02 T98 144 K42 V17 S02
VW Cross Touran 75-125 215/50R17 K1c R02 R70 A01 A02 A04
1T 75-125 215/50R17 K2b M+S R03 R70 T90 T91 A05 A08 A09
e1*2001/116 75-125 225/45R17 K1c M+S T90 T91 A12 A14 A19
*0211*15-22; 75-125 235/45R17 K1c K2b KMV V17 S01
e1*2007/46* 75-125 245/45R17 K1c K2b K30 K42
0357*00-01
VW Passat 66-142 205/50R17 K1c K2b R70 T89 A01 A02 A04
3B 66-142 215/40R17 K1c K2b T83 T85 T87 A05 A08 A09
e1*95/54*0043*.., 66-142 215/45R17 K1c K2b K45 T87 T88 T91 A12 A14 A19
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b K44 K45 Car K46 Lim
66-142 235/40R17 K1c K2b K44 K45 V17 S01
66-142 245/35R17 K1c K2b K44 K45 T87
VW Passat 74-142 205/50R17 K46 R37 R70 T89 T93 A01 A02 A04
3BG 74-142 215/45R17 K46 R37 T87 T88 T91 A05 A08 A09
e1*98/14*0157*.., 74-142 225/45R17 K1c K46 T90 A12 A14 A19
e1*2001/116*0157*.. 74-142 235/40R17 K1c K2b K44 K45 K46 T90 Car Lim V17
74-142 245/40R17 K2c K44 K46 K56 R03 S01
VW Phaeton 165-246 235/55R17 A01 K1a K1b T97 T99 144 A02 A04 A05
3D, 3d 165-246 245/50R17 A01 K1c K2b 144 A08 A09 A12
e1*98/14*0189*.., A14 A19 B03
e1*2001/116*0189*.. Lim RDK S01
DE*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-125 205/50R17 A01 K1a K2b R70 A02 A04 A05
13 90-125 215/45R17 A08 A09 A12
e1*2001/116*0471*.. 90-155 205/50R17 A01 K1a K2b M+S R70 A14 A19 A58
90-155 215/45R17 M+S Cpe S01
90-155 225/45R17 A01 K1a K2b
90-155 235/45R17 A01 K1a K1b K2b
VW Scirocco R 188, 195 205/50R17 A01 K1a K2b M+S R70 A02 A04 A05
13 188, 195 215/45R17 M+S A08 A09 A12
e1*2001/116*0471*.. 188, 195 225/45R17 A01 K1a K2b A14 A19 A58
188, 195 235/45R17 A01 K1a K1b K2b Cpe S01
VW Sharan 100-147 225/50R17 K1a K2c T94 T98 A01 A02 A04
7N 100-147 235/45R17 K2b T93 T94 T97 A05 A08 A09
e1*2007/46*0401*..; 100-147 245/45R17 K1a K2c T95 T99 A12 A14 A19
e1*2007/46*0434*.. A58 S03
VW Tiguan 81-155 225/55R17 K1c K2b A01 A02 A04
5N 81-155 235/55R17 K1c K2c A05 A08 A09
e1*2001/116*0450*.., 81-155 245/50R17 K1c K2c K42 A12 A14 A19
e1*2007/46*0487*.. S03
VW Tiguan 81-155 225/55R17 A02 A04 A05
5N 81-155 235/55R17 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/50R17 A01 K42 A14 A19 KMV
e1*2007/46*0487*.. 81-155 245/50R17 Z19 S03
- mit Radhaus-
Verbreiterungen
Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

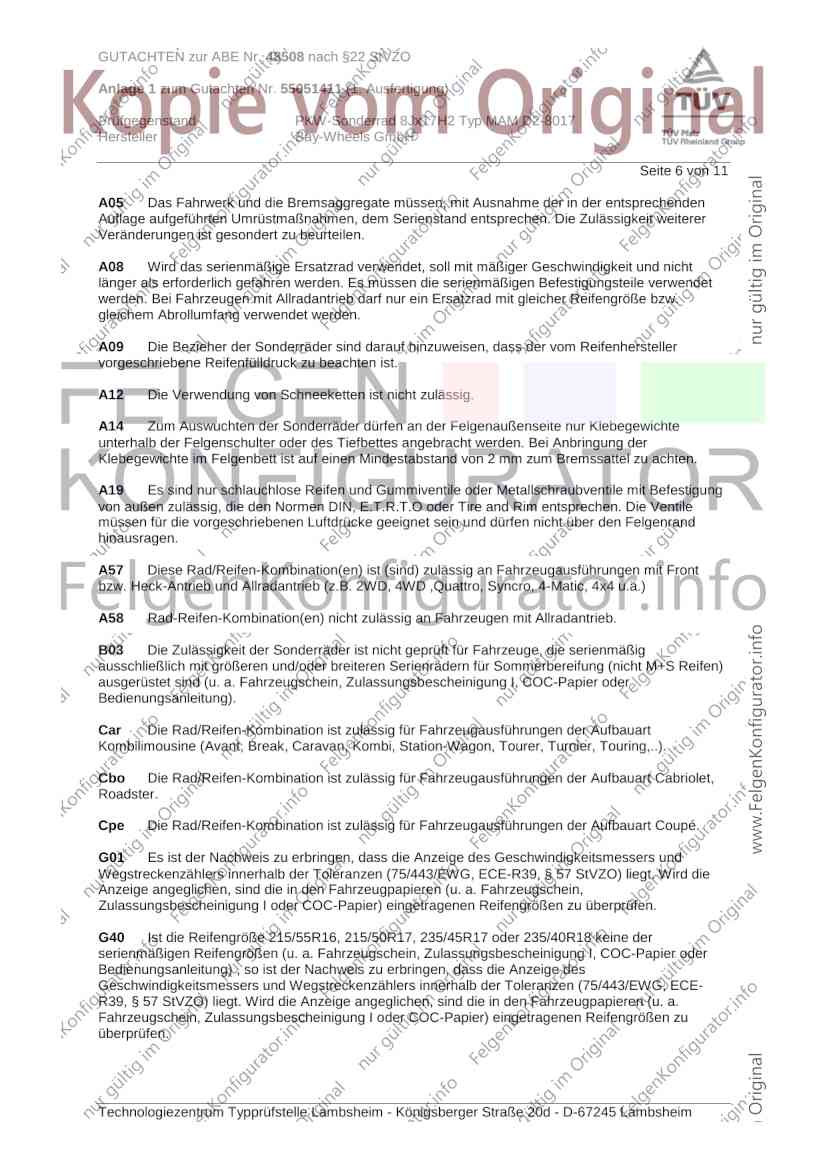

Seite 6 von 11
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

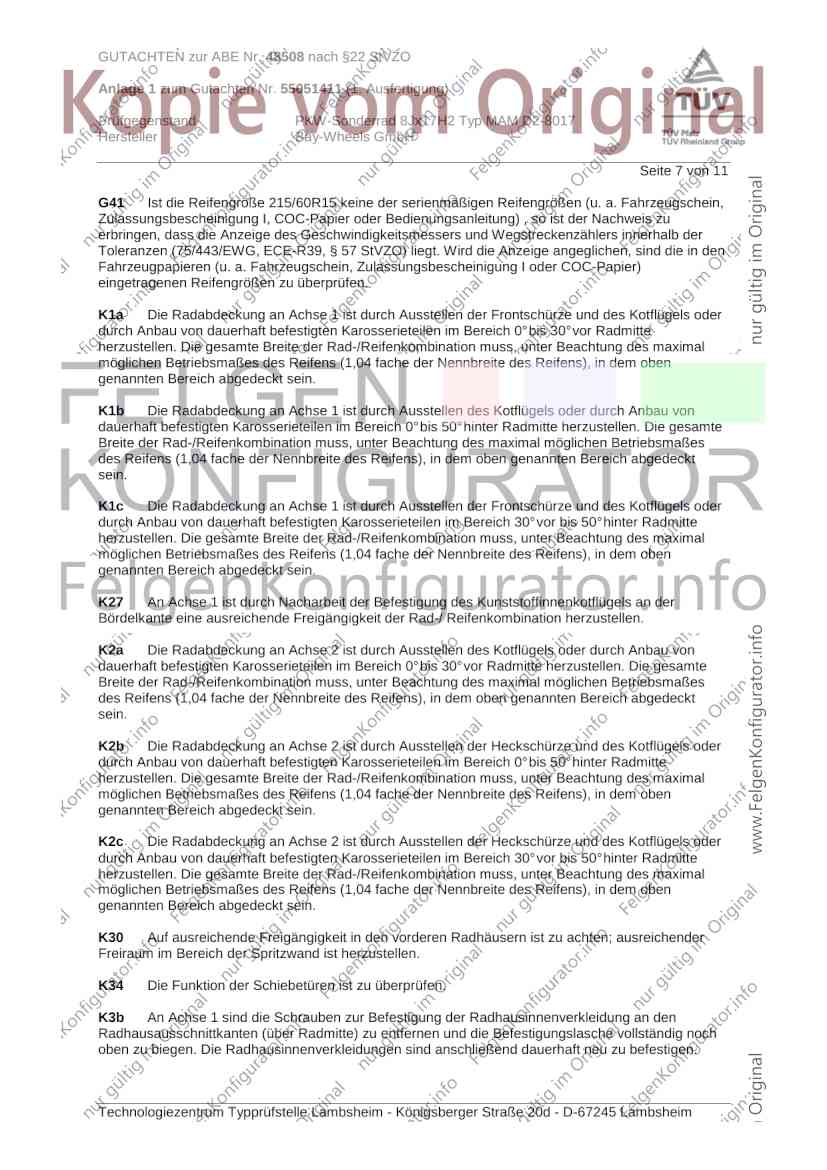

Seite 7 von 11
G41 Ist die Reifengröße 215/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

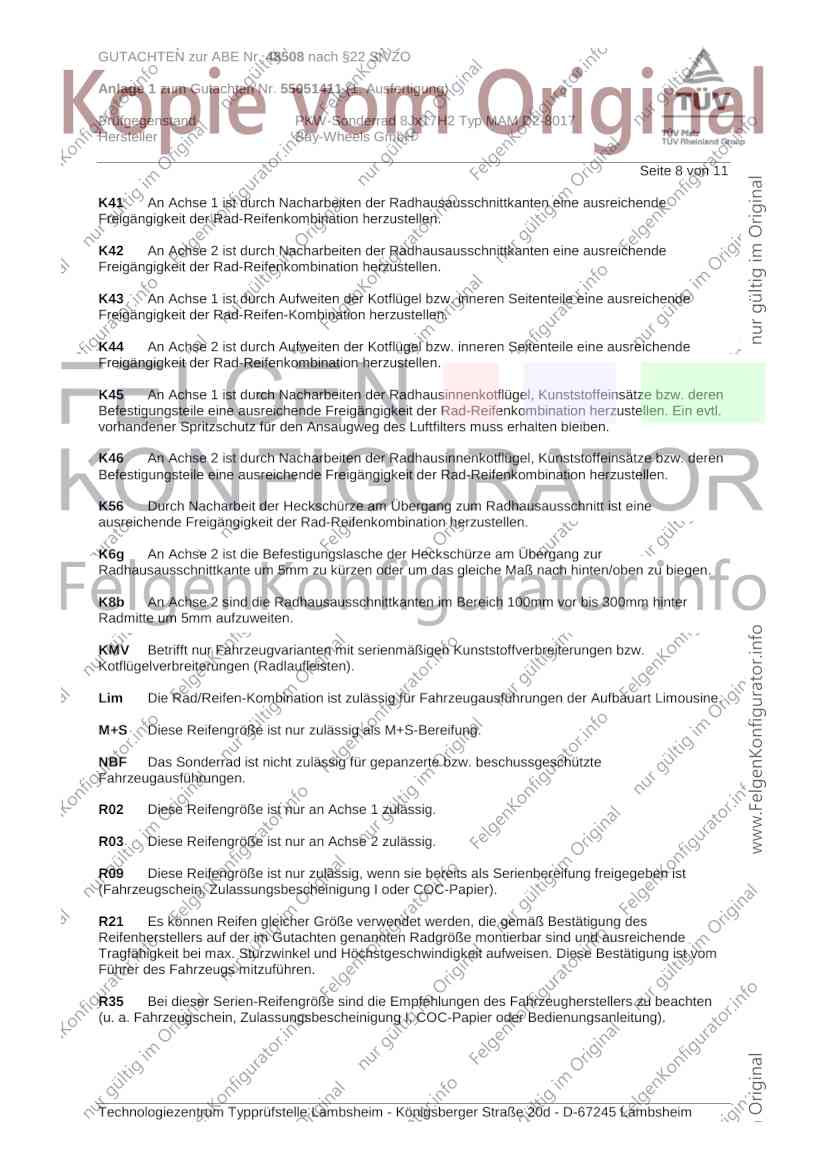

Seite 8 von 11
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

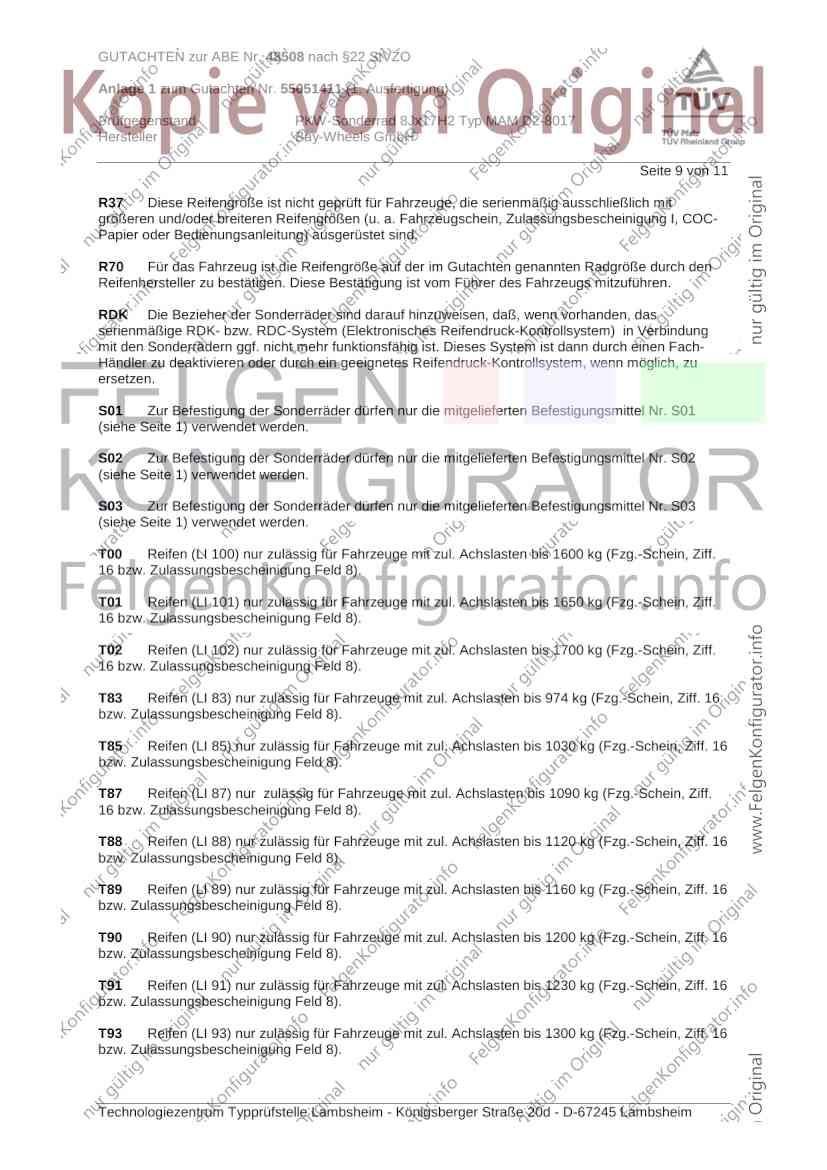

Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

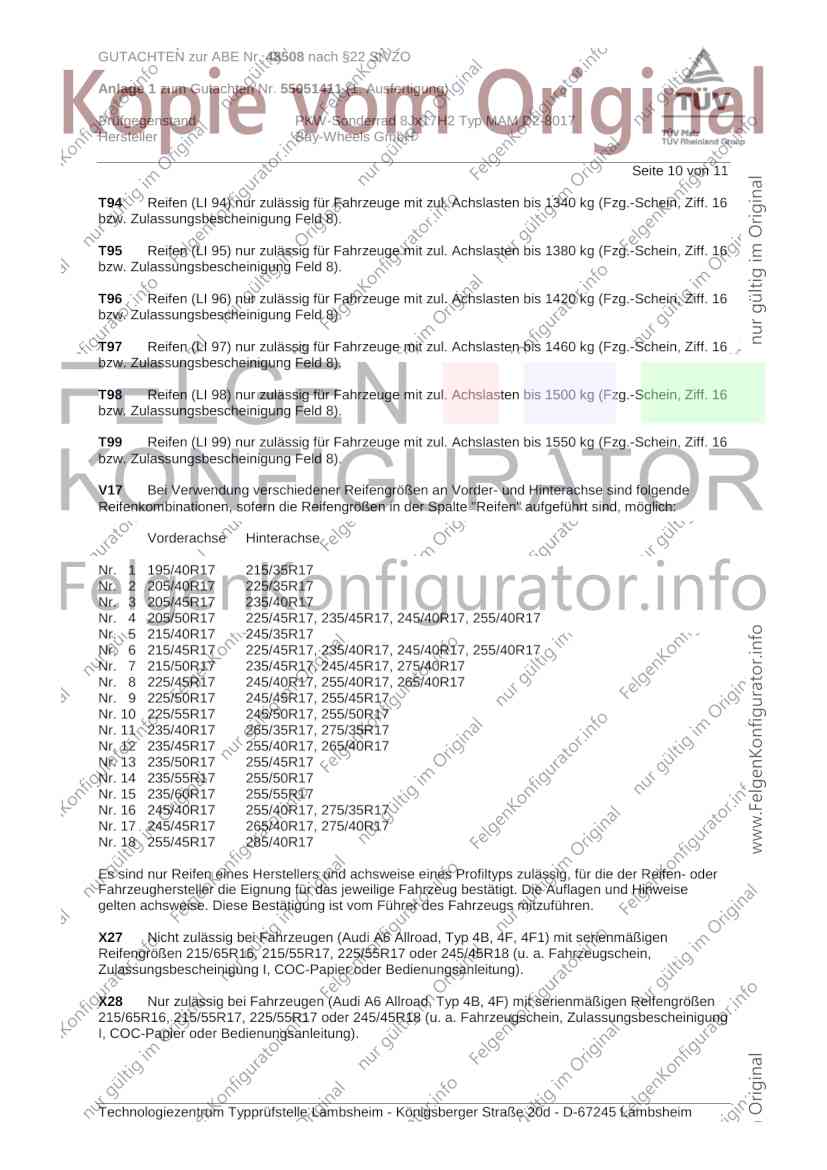

Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55051411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH

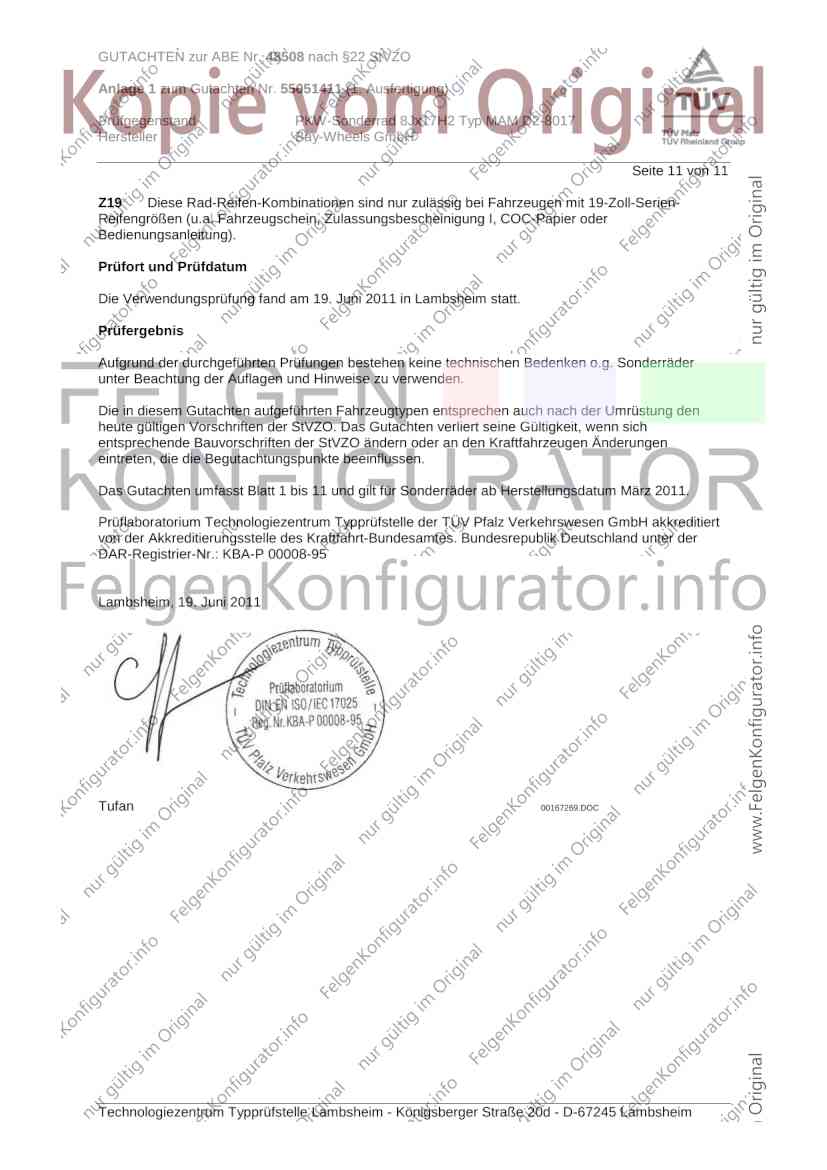

Seite 11 von 11
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19. Juni 2011
Tufan 00167269.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
