Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________

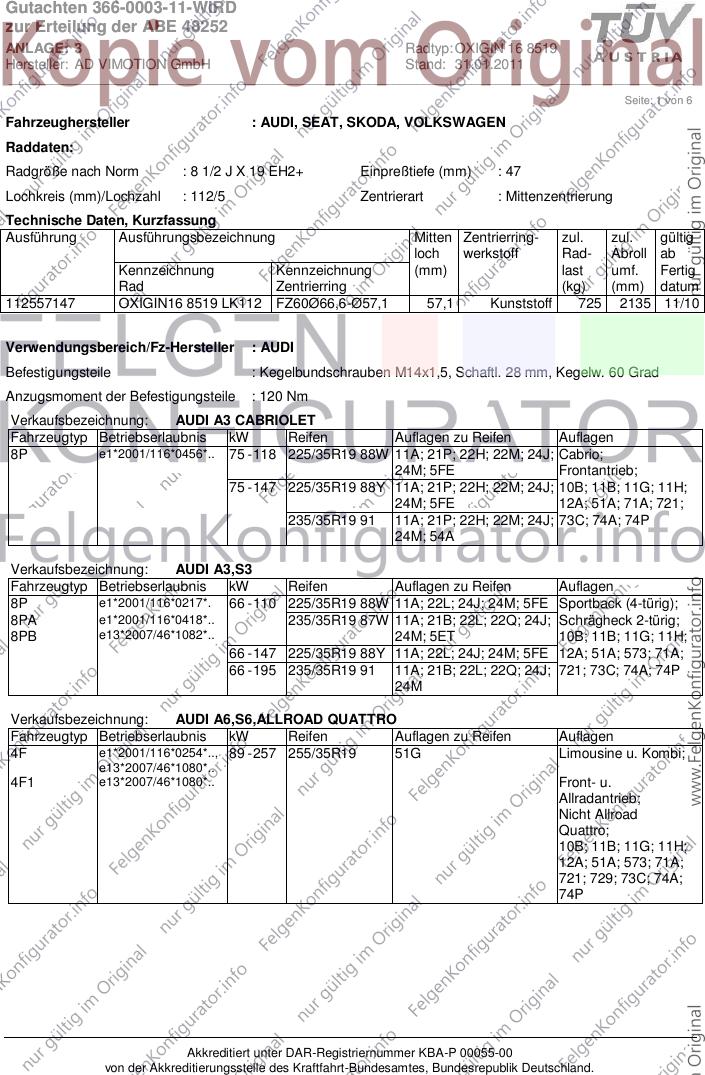

Seite: 1 von 6
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 EH2+ Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112557147 OXIGIN16 8519 LK112 FZ60Ø66,6-Ø57,1 57,1 Kunststoff 725 2135 11/10
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 225/35R19 88W 11A; 21P; 22H; 22M; 24J; Cabrio;
24M; 5FE Frontantrieb;
75 - 147 225/35R19 88Y 11A; 21P; 22H; 22M; 24J; 10B; 11B; 11G; 11H;
24M; 5FE 12A; 51A; 71A; 721;
235/35R19 91 11A; 21P; 22H; 22M; 24J; 73C; 74A; 74P
24M; 54A
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*. 66 - 110 225/35R19 88W 11A; 22L; 24J; 24M; 5FE Sportback (4-türig);
8PA e1*2001/116*0418*.. 235/35R19 87W 11A; 21B; 22L; 22Q; 24J; Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 24M; 5ET 10B; 11B; 11G; 11H;
66 - 147 225/35R19 88Y 11A; 22L; 24J; 24M; 5FE 12A; 51A; 573; 71A;
66 - 195 235/35R19 91 11A; 21B; 22L; 22Q; 24J; 721; 73C; 74A; 74P
24M
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 257 255/35R19 51G Limousine u. Kombi;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. Front- u.
Allradantrieb;
Nicht Allroad
Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/35R19 91Y 5GG Limousine u. Kombi;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. 89 - 257 245/35R19 93Y 5HA Front- u.
255/35R19 51G Allradantrieb;
Nicht Allroad
Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 235/35R19 87 52J Cabrio; Coupe;
245/35R19 89 11A; 22M; 22P; 52J Allradantrieb;
255/35R19 92 11A; 22M; 22P; 24J; 10B; 11B; 11G; 11H;
24M; 52J 12A; 51A; 71A; 721;
73C; 74A; 74P; 76T;
76Z
8J e1*2001/116*0369*.., 118 - 147 235/35R19 91 Cabrio; Coupe;
e1*2001/116*0374*..
118 - 184 245/35R19 93 11A; 22M; 22P 10B; 11B; 11G; 11H;
255/35R19 92 11A; 22M; 22P; 24J; 24M 12A; 51A; 71A; 721;
73C; 74A; 74P; 76T
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 147 225/35R19 88W 5FE Altea Freetrack;
5PN e9*2007/46*0012*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5P e9*2001/116*0050*.. 103 - 147 225/35R19 88 5FE Altea 4 Freetrack;
5PN e9*2007/46*0012*.. Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5P e9*2001/116*0050*.. 63 - 147 225/35R19 88W 11A; 21P; 22P; 24J; 24M Nicht Altea
5PN e9*2007/46*0012*.. Freetrack;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 225/35R19 88 11A; 21P; 22P; 24J; 24M Schrägheck;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71A;
721; 73C; 74A; 74P
1P e9*2001/116*0052*.. 177 225/35R19 88Y 11A; 21P; 22P; 24J; 24M Nur Leon Cupra;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 573;
71A; 721; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 125 225/35R19 88W 11A; 22Q; 24J; 5FE Limousine;
e11*2007/46*0012*..
55 - 147 225/35R19 88Y 11A; 22Q; 24J; 5FE Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 147 225/35R19 88W 11A; 21P; 22P; 24J; 24M Nur Golf 5; Nur bis
55 - 184 225/35R19 88Y 11A; 21P; 22P; 24J; 24M e1*2001/116*0242*24;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 225/35R19 88 11A; 21P; 22H; 22M; nur CrossGolf; Nur
24M; 5FE bis
e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________

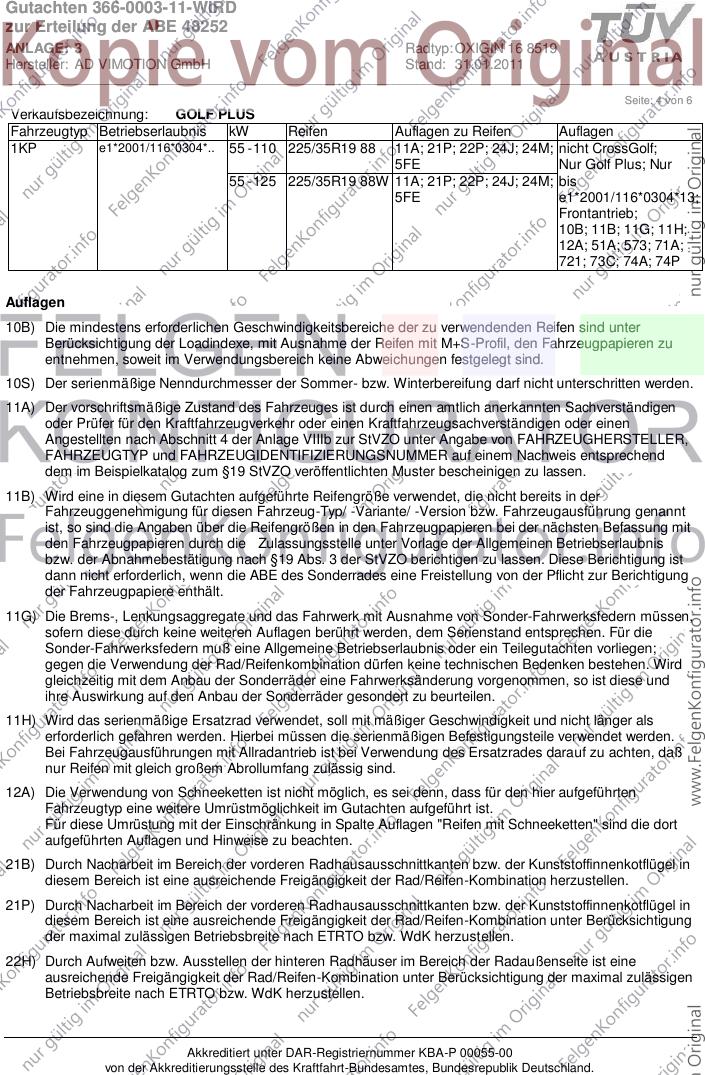

Seite: 4 von 6
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 110 225/35R19 88 11A; 21P; 22P; 24J; 24M; nicht CrossGolf;
5FE Nur Golf Plus; Nur
55 - 125 225/35R19 88W 11A; 21P; 22P; 24J; 24M; bis
5FE e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________
Seite: 5 von 6
22L) Durch Nacharbeit im Bereich der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
22M) Durch Nacharbeit im Bereich der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK herzustellen.
22P) Durch Nacharbeit im Bereich der hinteren Innenkotflügel auf der Radaußenseite ist eine ausreichende
Freigängigkeit unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK
herzustellen.
22Q) Durch Nacharbeit im Bereich der hinteren Innenkotflügel auf der Radaußenseite ist eine ausreichende
Freigängigkeit herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0003-11-WIRD
zur Erteilung der ABE 48252
ANLAGE: 3 Radtyp: OXIGIN 16 8519
Hersteller: AD VIMOTION GmbH Stand: 31.01.2011
__________________________________________________________________________________________________________________

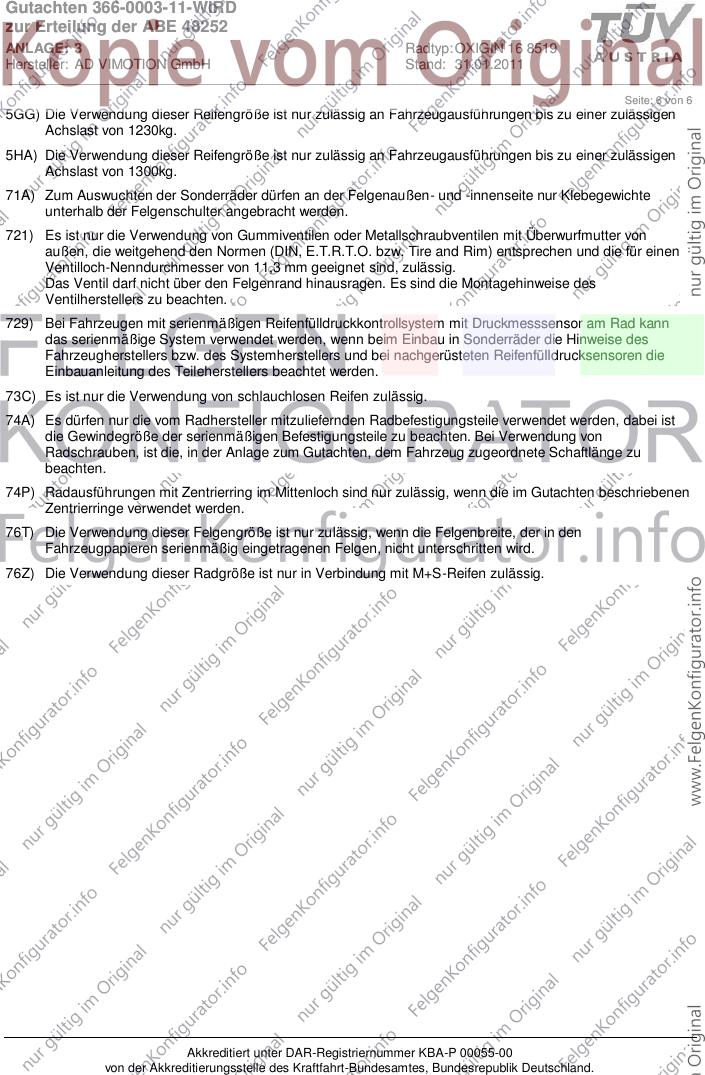

Seite: 6 von 6
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
