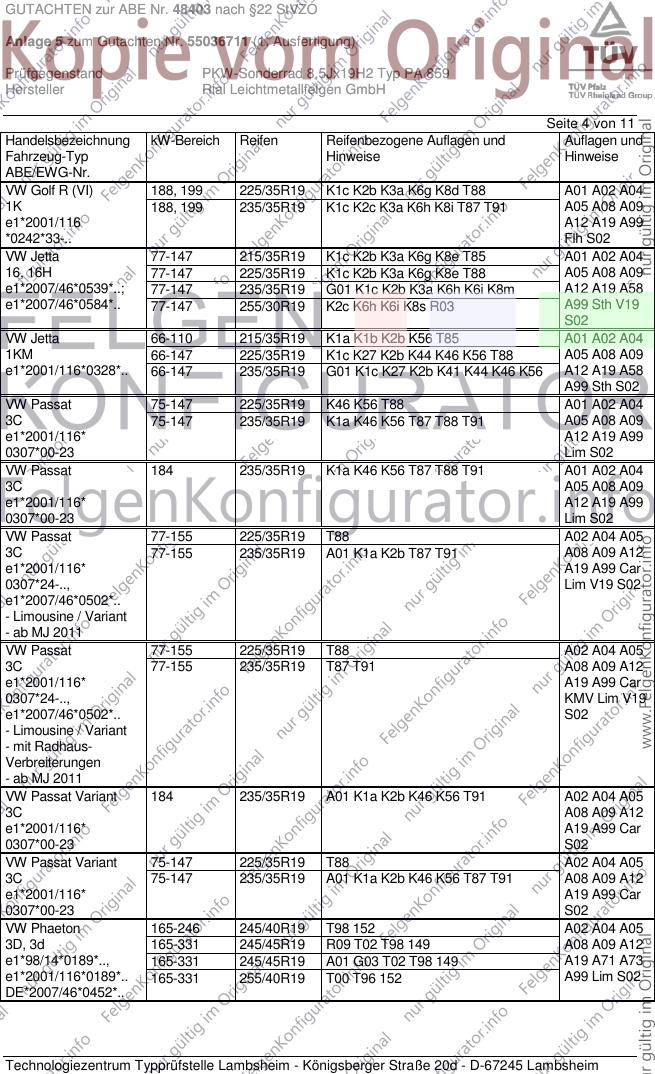

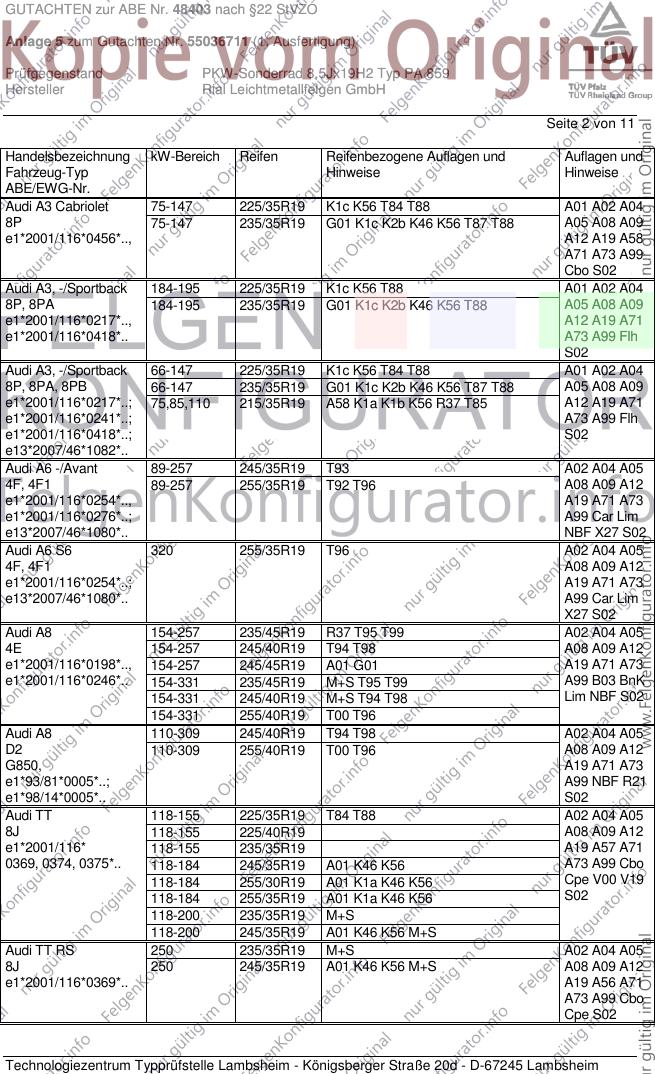

GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 11
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell PADUA
Typ PA 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 PA 859 B7/Z16 Ø70-57,1 5/112/57,1 45 760 2100
Kennzeichnungen
KBA-Nummer 48403
Herstellerzeichen rial Germany
Radtyp und Ausführung PA 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A08 A09
e1*2001/116*0456*.., A12 A19 A58
A71 A73 A99
Cbo S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A08 A09
e1*2001/116*0217*.., A12 A19 A71
e1*2001/116*0418*.. A73 A99 Flh
S02
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A01 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 A12 A19 A71
e1*2001/116*0241*..; A73 A99 Flh
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F, 4F1 89-257 255/35R19 T92 T96 A08 A09 A12
e1*2001/116*0254*.., A19 A71 A73
e1*2001/116*0276*..; A99 Car Lim
e13*2007/46*1080*.. NBF X27 S02
Audi A6 S6 320 255/35R19 T96 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*..; A19 A71 A73
e13*2007/46*1080*.. A99 Car Lim
X27 S02
Audi A8 154-257 235/45R19 R37 T95 T99 A02 A04 A05
4E 154-257 245/40R19 T94 T98 A08 A09 A12
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 A19 A71 A73
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 A99 B03 BnK
154-331 245/40R19 M+S T94 T98 Lim NBF S02
154-331 255/40R19 T00 T96
Audi A8 110-309 245/40R19 T94 T98 A02 A04 A05
D2 110-309 255/40R19 T00 T96 A08 A09 A12
G850, A19 A71 A73
e1*93/81*0005*..; A99 NBF R21
e1*98/14*0005*.. S02
Audi TT 118-155 225/35R19 T84 T88 A02 A04 A05
8J 118-155 225/40R19 A08 A09 A12
e1*2001/116* 118-155 235/35R19 A19 A57 A71
0369, 0374, 0375*.. 118-184 245/35R19 A01 K46 K56 A73 A99 Cbo
118-184 255/30R19 A01 K1a K46 K56 Cpe V00 V19
118-184 255/35R19 A01 K1a K46 K56 S02
118-200 235/35R19 M+S
118-200 245/35R19 A01 K46 K56 M+S
Audi TT RS 250 235/35R19 M+S A02 A04 A05
8J 250 245/35R19 A01 K46 K56 M+S A08 A09 A12
e1*2001/116*0369*.. A19 A56 A71
A73 A99 Cbo
Cpe S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea/Toledo 63-110 215/35R19 K1c T85 A01 A02 A04
5P, 5PN 63-147 225/35R19 K1c T84 T88 A05 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A19 A60
e9*2007/46*0012*.. A99 Flh KOV
SeF Sth S02
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A02 A04
1P, 1PN, 5F 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A05 A08 A09
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A12 A19 A58
e9*2007/46*0013*..; A99 Flh S02
e9*2007/46*0094*..
Skoda Octavia 55-147 225/35R19 K1a Lim T88 A01 A02 A04
1Z 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A05 A08 A09
e11*2001/116*0230*; A12 A19 A58
e11*2007/46*0012*.. A99 Car Lim
Npf S02
Skoda Octavia Scout 103-118 225/40R19 K1c T93 A01 A02 A04
1Z 103-118 235/35R19 K1c K56 T91 A05 A08 A09
e11*2001/116* A12 A19 A56
0230*21-..; A99 Car KMV
e11*2007/46*0012*.. S02
Skoda Yeti 77,81 235/35R19 A01 A58 K1b T91 A02 A04 A05
5L 77-125 225/40R19 A57 T89 T93 A08 A09 A12
e11*2007/46*0010*.., 77-125 245/35R19 A01 A57 K1a K1b K2b T89 T93 A19 A99 S02
e11*2007/46*0034*..
VW EOS 85-184 225/35R19 T84 T88 A02 A04 A05
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A08 A09 A12
e1*2001/116*0349*.. A19 A58 A99
- incl. Facelift 2011 Cbo S02
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A02 A04
1K 55-184 225/35R19 K1c T84 T88 A05 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A19 A99
0242*00-24 Flh S02
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 A01 A02 A04
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A05 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 A12 A19 A58
0328*00-14 A99 Car S02
VW Golf (VI) 59-155 215/35R19 K1a K2b T85 A01 A02 A04
1K 59-155 225/35R19 K1c K2b K3a K6g K8d T84 T88 A05 A08 A09
e1*2001/116 59-155 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 A12 A19 A99
*0242*25-..; Flh S02
e1*2007/46*0490*..
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 A12 A19 A99
e1*2007/46*0492*.. Car S02
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 A01 A02 A04
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A05 A08 A09
e1*2001/116*0304*.. 55-85 215/35R19 K1a K1b K2b K56 T85 A12 A19 A58
e1*2007/46*0491*.. A99 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A02 A04
1K 188, 199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A05 A08 A09
e1*2001/116 A12 A19 A99
*0242*33-.. Flh S02
VW Jetta 77-147 215/35R19 K1c K2b K3a K6g K8e T85 A01 A02 A04
16, 16H 77-147 225/35R19 K1c K2b K3a K6g K8e T88 A05 A08 A09
e1*2007/46*0539*..; 77-147 235/35R19 G01 K1c K2b K3a K6h K6i K8m A12 A19 A58
e1*2007/46*0584*.. 77-147 255/30R19 K2c K6h K6i K8s R03 A99 Sth V19
S02
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 A01 A02 A04
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A05 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 A12 A19 A58
A99 Sth S02
VW Passat 75-147 225/35R19 K46 K56 T88 A01 A02 A04
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A05 A08 A09
e1*2001/116* A12 A19 A99
0307*00-23 Lim S02
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A02 A04
3C A05 A08 A09
e1*2001/116* A12 A19 A99
0307*00-23 Lim S02
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C 77-155 235/35R19 A01 K1a K2b T87 T91 A08 A09 A12
e1*2001/116* A19 A99 Car
0307*24-.., Lim V19 S02
e1*2007/46*0502*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C 77-155 235/35R19 T87 T91 A08 A09 A12
e1*2001/116* A19 A99 Car
0307*24-.., KMV Lim V19
e1*2007/46*0502*.. S02
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 A01 K1a K2b K46 K56 T91 A02 A04 A05
3C A08 A09 A12
e1*2001/116* A19 A99 Car
0307*00-23 S02
VW Passat Variant 75-147 225/35R19 T88 A02 A04 A05
3C 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T91 A08 A09 A12
e1*2001/116* A19 A99 Car
0307*00-23 S02
VW Phaeton 165-246 245/40R19 T98 152 A02 A04 A05
3D, 3d 165-331 245/45R19 R09 T02 T98 149 A08 A09 A12
e1*98/14*0189*.., 165-331 245/45R19 A01 G03 T02 T98 149 A19 A71 A73
e1*2001/116*0189*.. 165-331 255/40R19 T00 T96 152 A99 Lim S02
DE*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-147 225/45R19 A02 A04 A05
5N 81-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-147 245/40R19 A19 A99 S03
e1*2007/46*0487*..
VW Tiguan 81-147 225/45R19 A02 A04 A05
5N 81-147 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-147 245/40R19 A19 A99 KMV
e1*2007/46*0487*.. S03
- mit Radhaus-
Verbreiterungen
Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH

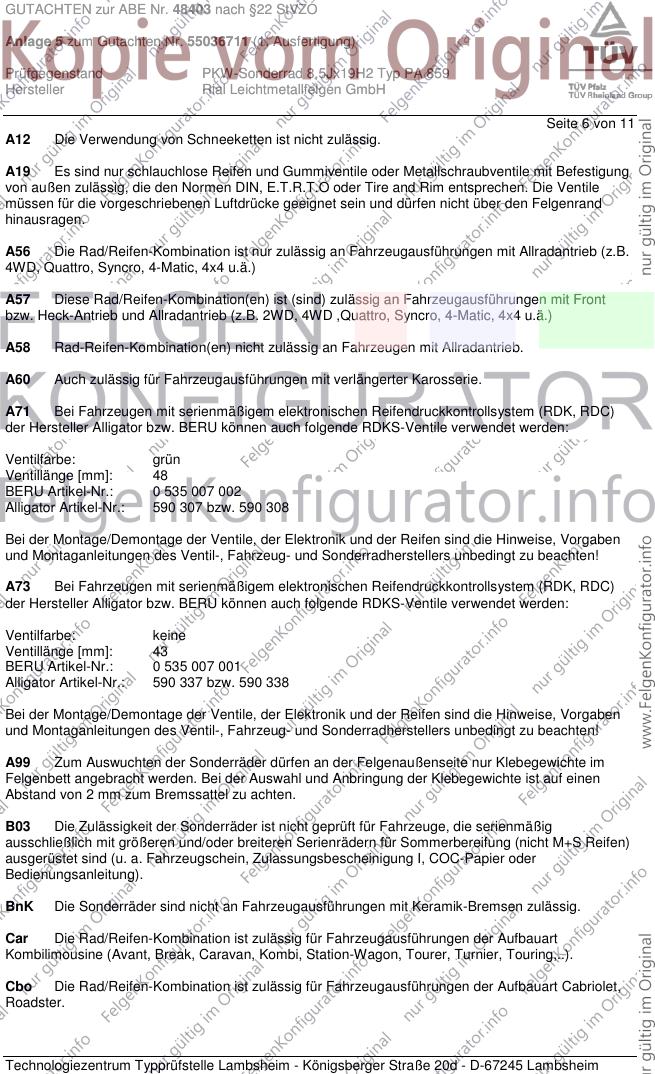

Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH

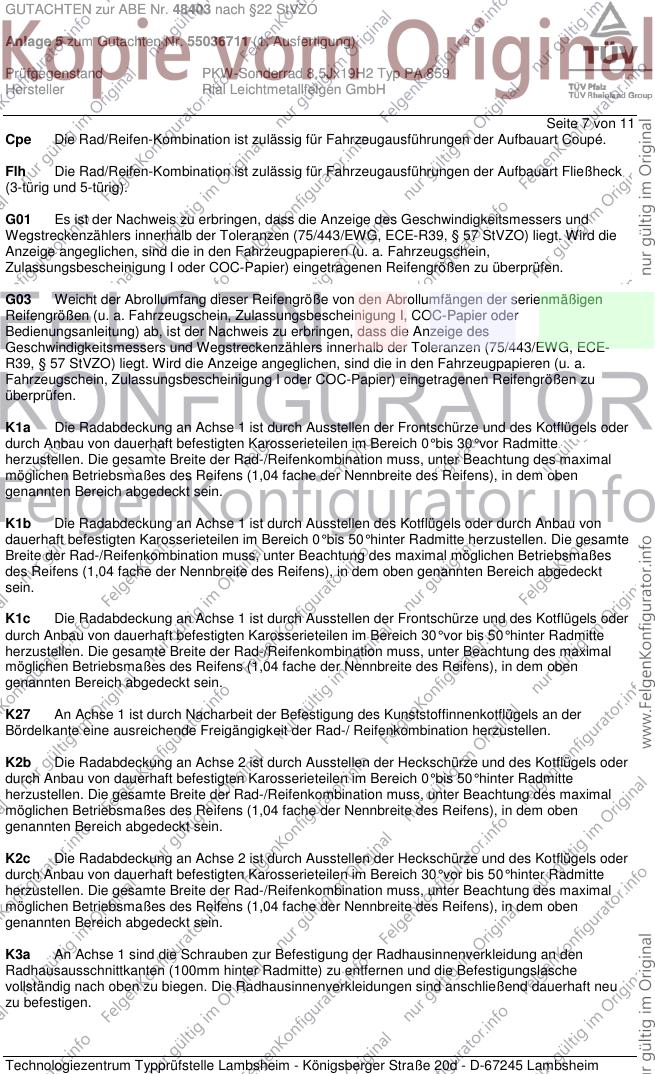

Seite 7 von 11
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH

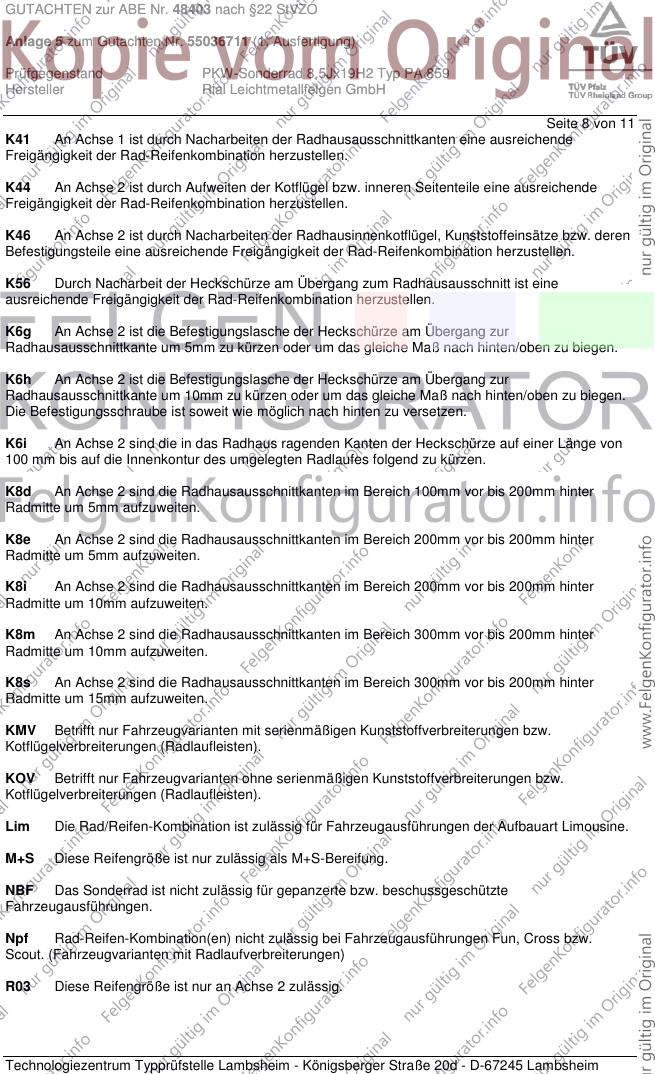

Seite 8 von 11
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH

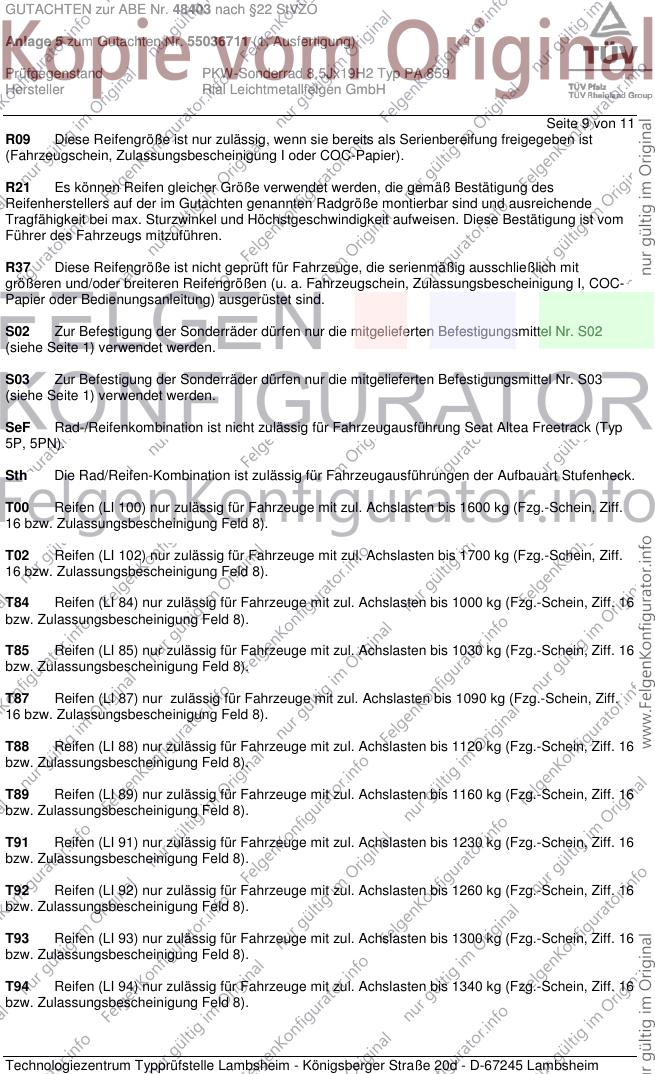

Seite 9 von 11
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ
5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH

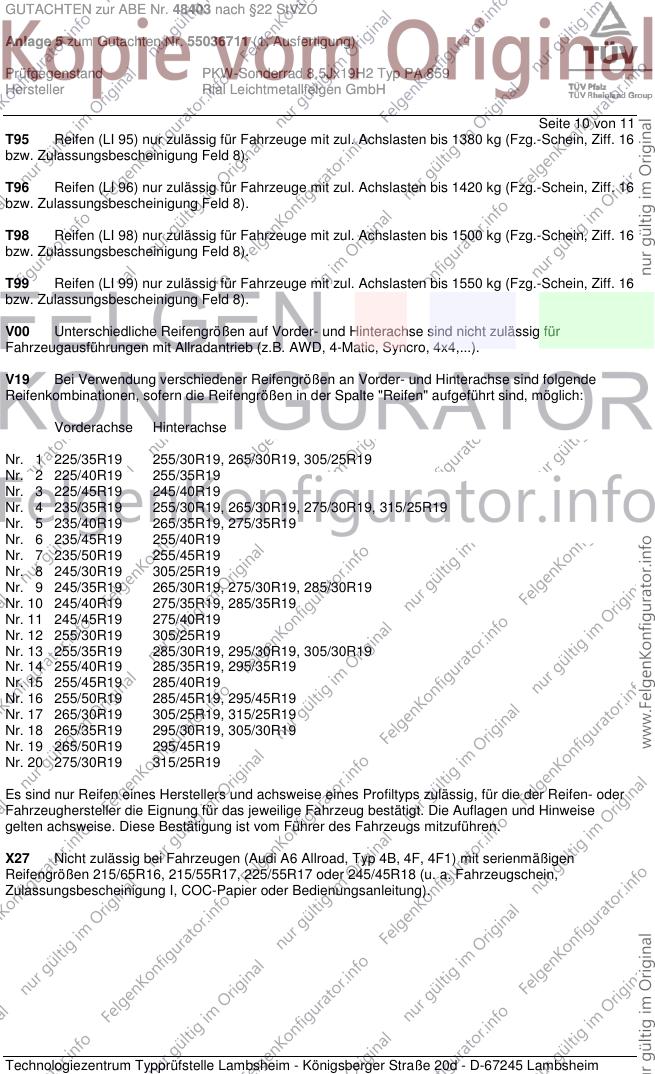

Seite 10 von 11
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/50R19 295/45R19
Nr. 20 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48403 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55036711 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ PA 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Mai 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10. Mai 2011
Blauth 00165671.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
