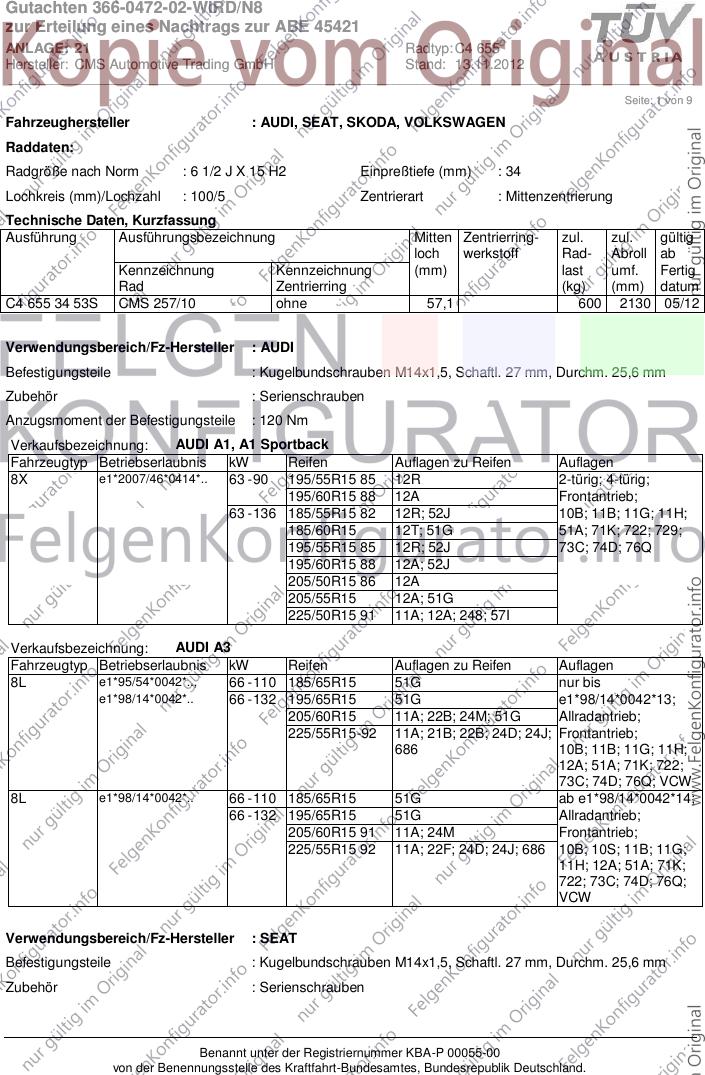

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 34
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 655 34 53S CMS 257/10 ohne 57,1 600 2130 05/12
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A1, A1 Sportback
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8X e1*2007/46*0414*.. 63 - 90 195/55R15 85 12R 2-türig; 4-türig;
195/60R15 88 12A Frontantrieb;
63 - 136 185/55R15 82 12R; 52J 10B; 11B; 11G; 11H;
185/60R15 12T; 51G 51A; 71K; 722; 729;
195/55R15 85 12R; 52J 73C; 74D; 76Q
195/60R15 88 12A; 52J
205/50R15 86 12A
205/55R15 12A; 51G
225/50R15 91 11A; 12A; 248; 57I
Verkaufsbezeichnung: AUDI A3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8L e1*95/54*0042*.., 66 - 110 185/65R15 51G nur bis
e1*98/14*0042*.. 66 - 132 195/65R15 51G e1*98/14*0042*13;
205/60R15 11A; 22B; 24M; 51G Allradantrieb;
225/55R15-92 11A; 21B; 22B; 24D; 24J;Frontantrieb;
686 10B; 11B; 11G; 11H;
12A; 51A; 71K; 722;
73C; 74D; 76Q; VCW
8L e1*98/14*0042*.. 66 - 110 185/65R15 51G ab e1*98/14*0042*14;
66 - 132 195/65R15 51G Allradantrieb;
205/60R15 91 11A; 24M Frontantrieb;
225/55R15 92 11A; 22F; 24D; 24J; 686 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
722; 73C; 74D; 76Q;
VCW
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

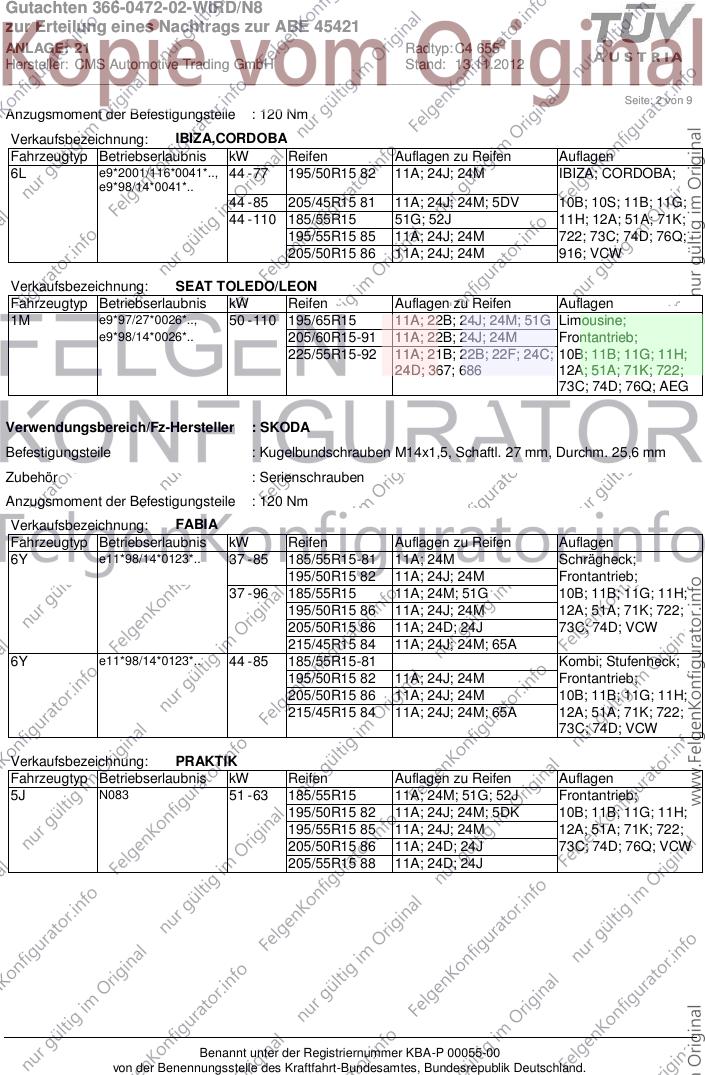

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 2 von 9
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 77 195/50R15 82 11A; 24J; 24M IBIZA; CORDOBA;
e9*98/14*0041*..
44 - 85 205/45R15 81 11A; 24J; 24M; 5DV 10B; 10S; 11B; 11G;
44 - 110 185/55R15 51G; 52J 11H; 12A; 51A; 71K;
195/55R15 85 11A; 24J; 24M 722; 73C; 74D; 76Q;
205/50R15 86 11A; 24J; 24M 916; VCW
Verkaufsbezeichnung: SEAT TOLEDO/LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1M e9*97/27*0026*.., 50 - 110 195/65R15 11A; 22B; 24J; 24M; 51G Limousine;
e9*98/14*0026*.. 205/60R15-91 11A; 22B; 24J; 24M Frontantrieb;
225/55R15-92 11A; 21B; 22B; 22F; 24C; 10B; 11B; 11G; 11H;
24D; 367; 686 12A; 51A; 71K; 722;
73C; 74D; 76Q; AEG
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 37 - 85 185/55R15-81 11A; 24M Schrägheck;
195/50R15 82 11A; 24J; 24M Frontantrieb;
37 - 96 185/55R15 11A; 24M; 51G 10B; 11B; 11G; 11H;
195/50R15 86 11A; 24J; 24M 12A; 51A; 71K; 722;
205/50R15 86 11A; 24D; 24J 73C; 74D; VCW
215/45R15 84 11A; 24J; 24M; 65A
6Y e11*98/14*0123*.. 44 - 85 185/55R15-81 Kombi; Stufenheck;
195/50R15 82 11A; 24J; 24M Frontantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
215/45R15 84 11A; 24J; 24M; 65A 12A; 51A; 71K; 722;
73C; 74D; VCW
Verkaufsbezeichnung: PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J N083 51 - 63 185/55R15 11A; 24M; 51G; 52J Frontantrieb;
195/50R15 82 11A; 24J; 24M; 5DK 10B; 11B; 11G; 11H;
195/55R15 85 11A; 24J; 24M 12A; 51A; 71K; 722;
205/50R15 86 11A; 24D; 24J 73C; 74D; 76Q; VCW
205/55R15 88 11A; 24D; 24J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

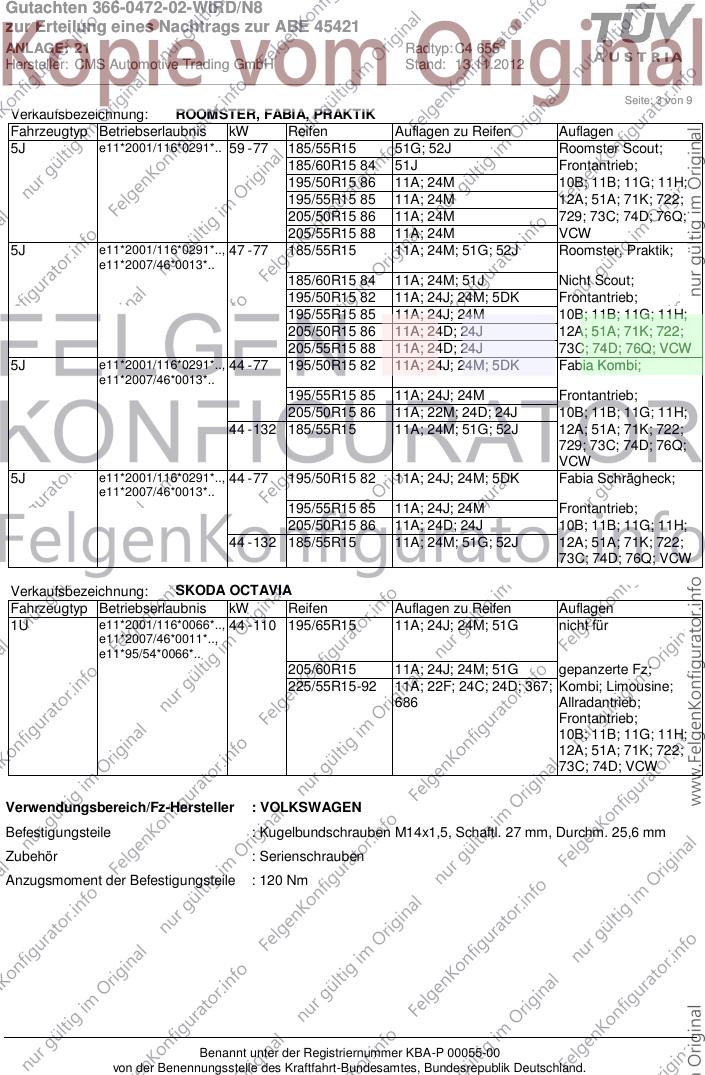

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 3 von 9
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.. 59 - 77 185/55R15 51G; 52J Roomster Scout;
185/60R15 84 51J Frontantrieb;
195/50R15 86 11A; 24M 10B; 11B; 11G; 11H;
195/55R15 85 11A; 24M 12A; 51A; 71K; 722;
205/50R15 86 11A; 24M 729; 73C; 74D; 76Q;
205/55R15 88 11A; 24M VCW
5J e11*2001/116*0291*.., 47 - 77 185/55R15 11A; 24M; 51G; 52J Roomster, Praktik;
e11*2007/46*0013*..
185/60R15 84 11A; 24M; 51J Nicht Scout;
195/50R15 82 11A; 24J; 24M; 5DK Frontantrieb;
195/55R15 85 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 24D; 24J 12A; 51A; 71K; 722;
205/55R15 88 11A; 24D; 24J 73C; 74D; 76Q; VCW
5J e11*2001/116*0291*.., 44 - 77 195/50R15 82 11A; 24J; 24M; 5DK Fabia Kombi;
e11*2007/46*0013*..
195/55R15 85 11A; 24J; 24M Frontantrieb;
205/50R15 86 11A; 22M; 24D; 24J 10B; 11B; 11G; 11H;
44 - 132 185/55R15 11A; 24M; 51G; 52J 12A; 51A; 71K; 722;
729; 73C; 74D; 76Q;
VCW
5J e11*2001/116*0291*.., 44 - 77 195/50R15 82 11A; 24J; 24M; 5DK Fabia Schrägheck;
e11*2007/46*0013*..
195/55R15 85 11A; 24J; 24M Frontantrieb;
205/50R15 86 11A; 24D; 24J 10B; 11B; 11G; 11H;
44 - 132 185/55R15 11A; 24M; 51G; 52J 12A; 51A; 71K; 722;
73C; 74D; 76Q; VCW
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1U e11*2001/116*0066*.., 44 - 110 195/65R15 11A; 24J; 24M; 51G nicht für
e11*2007/46*0011*..,
e11*95/54*0066*..
205/60R15 11A; 24J; 24M; 51G gepanzerte Fz;
225/55R15-92 11A; 22F; 24C; 24D; 367; Kombi; Limousine;
686 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 722;
73C; 74D; VCW
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

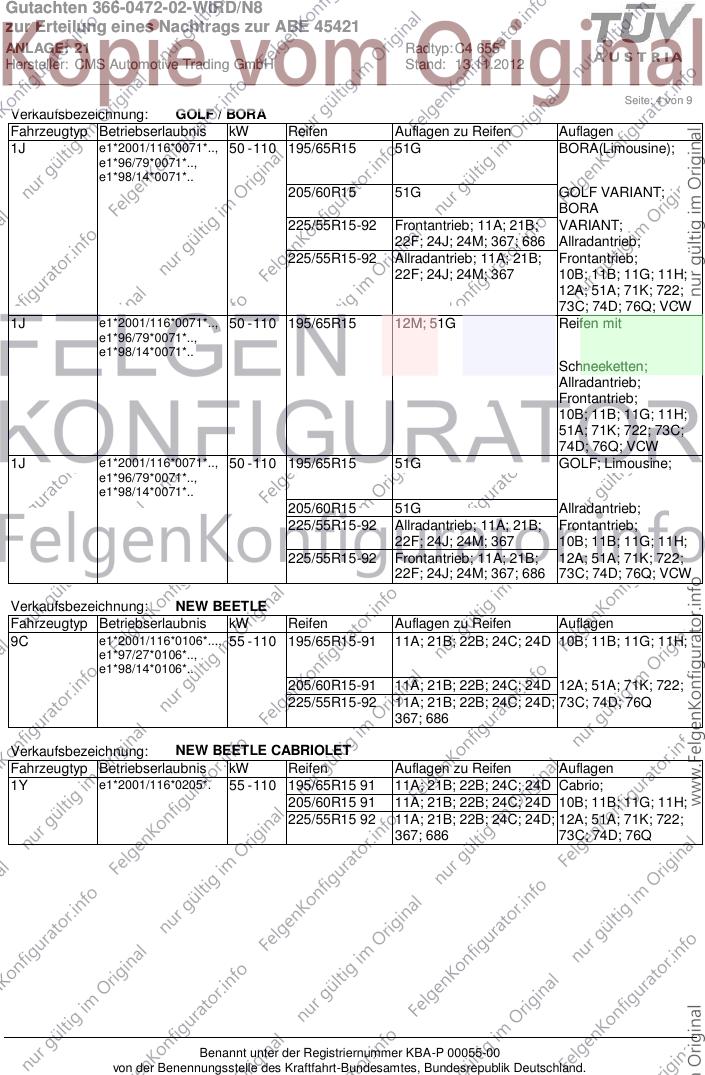

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 4 von 9
Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 110 195/65R15 51G BORA(Limousine);
e1*96/79*0071*..,
e1*98/14*0071*..
205/60R15 51G GOLF VARIANT;
BORA
225/55R15-92 Frontantrieb; 11A; 21B; VARIANT;
22F; 24J; 24M; 367; 686 Allradantrieb;
225/55R15-92 Allradantrieb; 11A; 21B; Frontantrieb;
22F; 24J; 24M; 367 10B; 11B; 11G; 11H;
12A; 51A; 71K; 722;
73C; 74D; 76Q; VCW
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12M; 51G Reifen mit
e1*96/79*0071*..,
e1*98/14*0071*..
Schneeketten;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 722; 73C;
74D; 76Q; VCW
1J e1*2001/116*0071*.., 50 - 110 195/65R15 51G GOLF; Limousine;
e1*96/79*0071*..,
e1*98/14*0071*..
205/60R15 51G Allradantrieb;
225/55R15-92 Allradantrieb; 11A; 21B; Frontantrieb;
22F; 24J; 24M; 367 10B; 11B; 11G; 11H;
225/55R15-92 Frontantrieb; 11A; 21B; 12A; 51A; 71K; 722;
22F; 24J; 24M; 367; 686 73C; 74D; 76Q; VCW
Verkaufsbezeichnung: NEW BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9C e1*2001/116*0106*..., 55 - 110 195/65R15-91 11A; 21B; 22B; 24C; 24D 10B; 11B; 11G; 11H;
e1*97/27*0106*..,
e1*98/14*0106*..
205/60R15-91 11A; 21B; 22B; 24C; 24D 12A; 51A; 71K; 722;
225/55R15-92 11A; 21B; 22B; 24C; 24D; 73C; 74D; 76Q
367; 686
Verkaufsbezeichnung: NEW BEETLE CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Y e1*2001/116*0205*. 55 - 110 195/65R15 91 11A; 21B; 22B; 24C; 24D Cabrio;
205/60R15 91 11A; 21B; 22B; 24C; 24D 10B; 11B; 11G; 11H;
225/55R15 92 11A; 21B; 22B; 24C; 24D; 12A; 51A; 71K; 722;
367; 686 73C; 74D; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

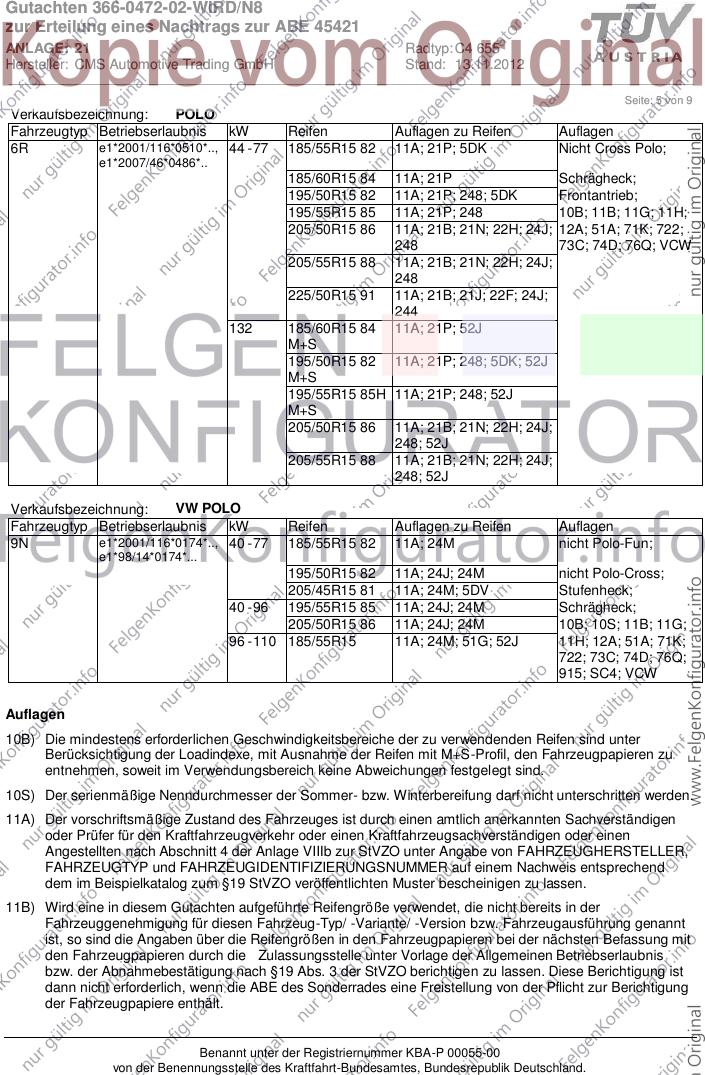

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 5 von 9
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.., 44 - 77 185/55R15 82 11A; 21P; 5DK Nicht Cross Polo;
e1*2007/46*0486*..
185/60R15 84 11A; 21P Schrägheck;
195/50R15 82 11A; 21P; 248; 5DK Frontantrieb;
195/55R15 85 11A; 21P; 248 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21B; 21N; 22H; 24J; 12A; 51A; 71K; 722;
248 73C; 74D; 76Q; VCW
205/55R15 88 11A; 21B; 21N; 22H; 24J;
248
225/50R15 91 11A; 21B; 21J; 22F; 24J;
244
132 185/60R15 84 11A; 21P; 52J
M+S
195/50R15 82 11A; 21P; 248; 5DK; 52J
M+S
195/55R15 85H 11A; 21P; 248; 52J
M+S
205/50R15 86 11A; 21B; 21N; 22H; 24J;
248; 52J
205/55R15 88 11A; 21B; 21N; 22H; 24J;
248; 52J
Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.., 40 - 77 185/55R15 82 11A; 24M nicht Polo-Fun;
e1*98/14*0174*...
195/50R15 82 11A; 24J; 24M nicht Polo-Cross;
205/45R15 81 11A; 24M; 5DV Stufenheck;
40 - 96 195/55R15 85 11A; 24J; 24M Schrägheck;
205/50R15 86 11A; 24J; 24M 10B; 10S; 11B; 11G;
96 - 110 185/55R15 11A; 24M; 51G; 52J 11H; 12A; 51A; 71K;
722; 73C; 74D; 76Q;
915; SC4; VCW
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________

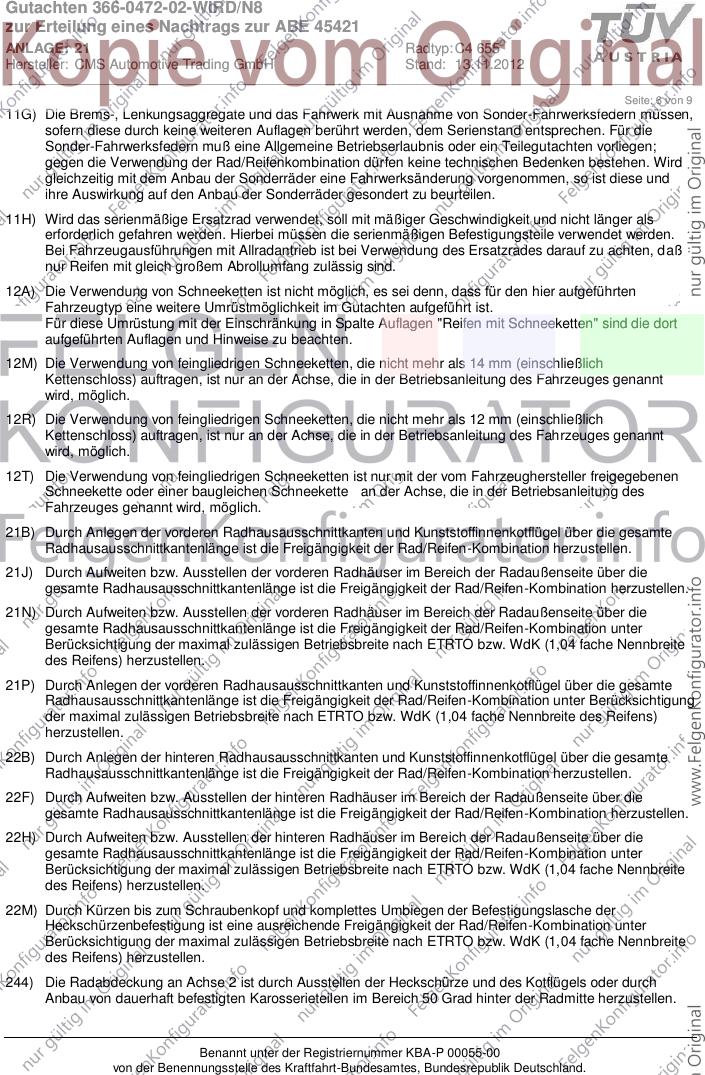

Seite: 6 von 9
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________

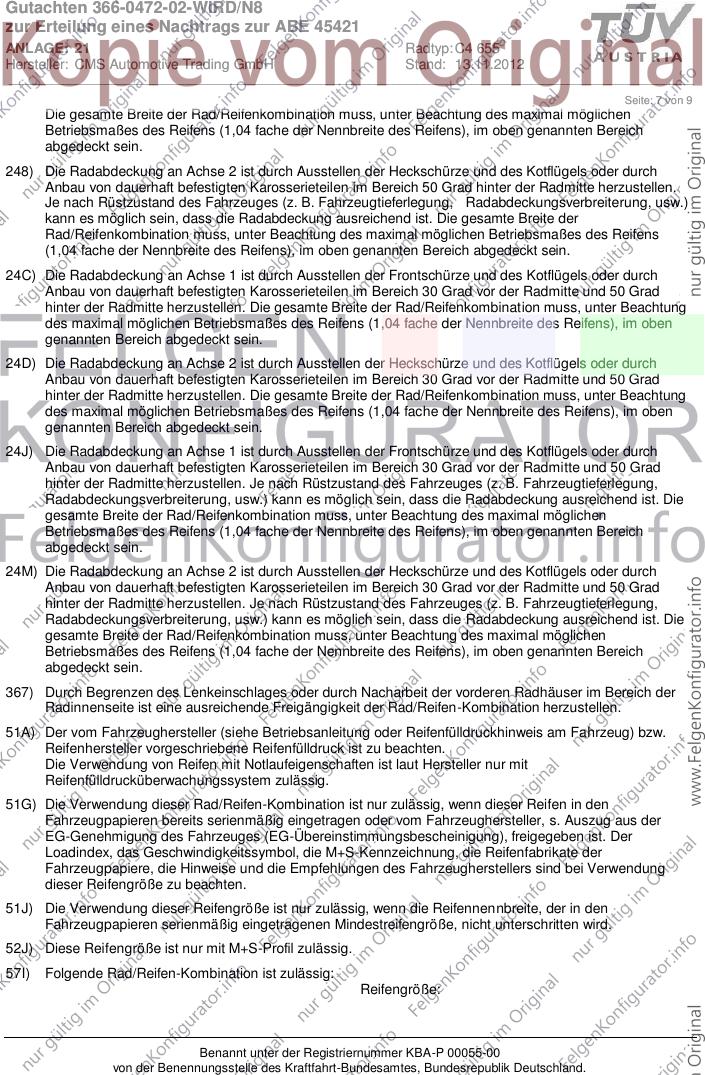

Seite: 7 von 9
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
57I) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________

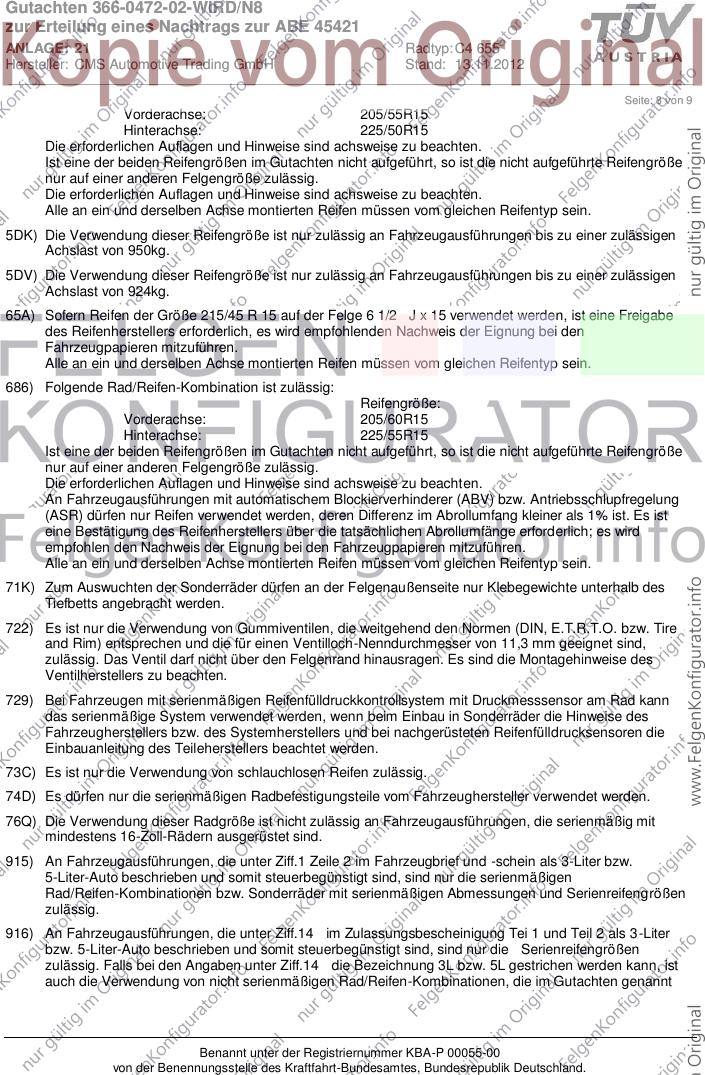

Seite: 8 von 9
Vorderachse: 205/55R15
Hinterachse: 225/50R15
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
65A) Sofern Reifen der Größe 215/45 R 15 auf der Felge 6 1/2 J x 15 verwendet werden, ist eine Freigabe
des Reifenherstellers erforderlich, es wird empfohlenden Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
686) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/60R15
Hinterachse: 225/55R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
722) Es ist nur die Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire
and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 21 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________

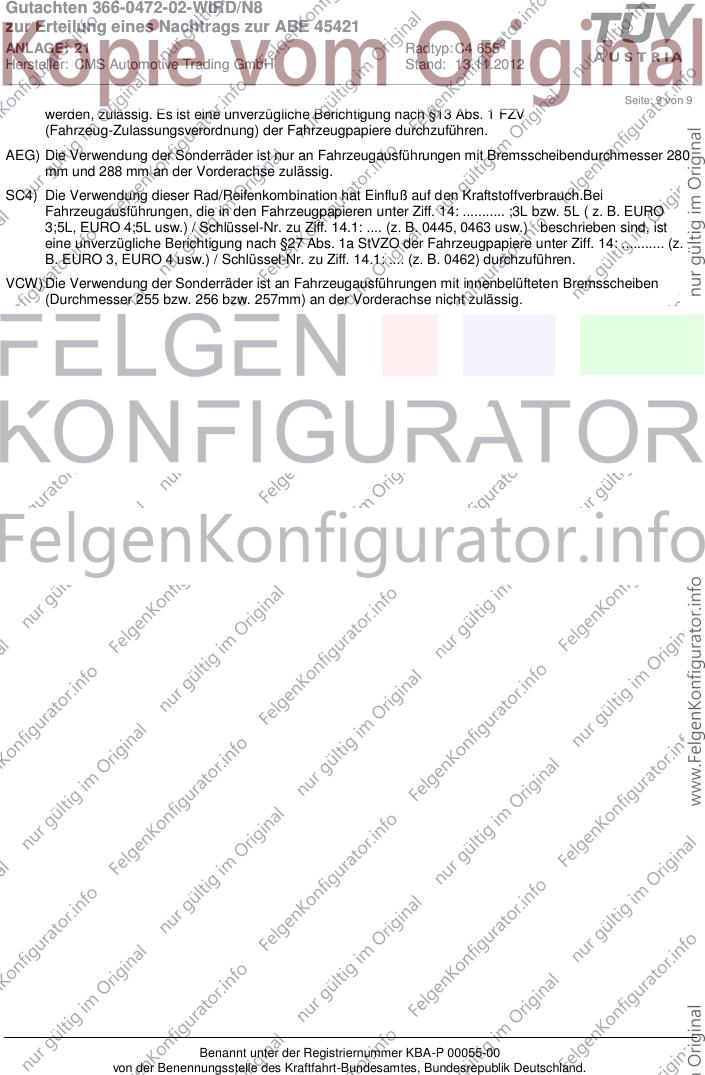

Seite: 9 von 9
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
AEG) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280
mm und 288 mm an der Vorderachse zulässig.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
VCW) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit innenbelüfteten Bremsscheiben
(Durchmesser 255 bzw. 256 bzw. 257mm) an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
