GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 15
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 CO 757 B7/Z16 Ø70-57,1 5/112/57,1 35 775 2075
Kennzeichnungen
KBA-Nummer 46405
Herstellerzeichen rial
Radtyp und Ausführung CO 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 30
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55160905 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/50R17 G08 T89 A01 A02 A04
44 64-147 215/45R17 T87 T88 A05 A08 A09
C727, /1 A12 A14 A21
L03 L13 R21
S01
Audi 100, 200 Q. 98-162 205/50R17 G08 T89 A01 A02 A04
44Q 98-162 215/45R17 T87 T88 A05 A08 A09
D403, /1 A12 A14 A21
L03 L13 R21
S01
Audi 100, 200, A6 169-213 205/50R17 M+S R37 T89 T93 A02 A04 A05
C4 169-213 225/45R17 T90 T91 T93 A08 A09 A12
F619, /1 169-213 245/40R17 A01 K1c K2c K44 K46 R35 R70 A14 A21 Car
60-142 205/50R17 R37 T89 T93 Lim V17 S01
60-142 225/45R17 A01 K1a T90 T91 T93
Audi 80, 90 Quattro 162-169 205/50R17 A02 A04 A05
89Q 162-169 215/45R17 A08 A09 A12
E399, /1 162-169 225/45R17 A01 K46 A14 A21 R21
V17 S01
Audi 80, Quattro, S2 169 205/50R17 A02 A04 A05
B4 169 215/45R17 A08 A09 A12
F889, /1 169 225/45R17 A01 K46 A14 A21 R21
85-128 205/45R17 V17 S01
85-128 215/45R17 T87
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
8P 75-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A05 A08 A09
e1*2001/116*0456*.., 75-147 225/45R17 K1c K2b K46 K56 A12 A14 A21
75-147 235/45R17 K1c K2b K46 K56 A58 A71 A73
Cbo V17 S01
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S A01 A02 A04
8P, 8PA 184-195 215/45R17 K1c K2b K46 K56 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 A12 A14 A21
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56 A71 A73 B03
Flh S01
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 A12 A14 A21
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56 A71 A73 Flh
e1*2001/116*0418*..; V17 S01
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A14 A21 A71
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 A73 Car Lim
74-188 235/45R17 A01 K1a K1b K2b V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 55-169 205/50R17 A01 K1c K46 A02 A04 A05
B5 55-169 215/45R17 T87 T88 T91 A08 A09 A12
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K1c K2b K44 K46 K56 A14 A21 Au7
e1*98/14*0013*.. 55-169 245/35R17 A01 K1c K2b K44 K56 L02 R70 Au9 Car Lim
55-169 225/45R17 A01 K1c K2b K46 R35 V17 S01
55-169 235/40R17 A01 K1c K2b K44 K46 K56 R70
55-169 245/40R17 A01 K2b K44 K46 K56 R03 R70
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A14 A21 A71
162 235/45R17 A01 K1a K1b K2b A73 Car Cbo
Lim V17 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A14 A21 A71
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 A73 Cbo V17
96-188 235/45R17 A01 K1a K2b S01
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A08 A09 A12
e1*98/14,2001/116* A14 A21 A71
0151,0177,0243*.. A73 Car Cbo
Lim S01
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A08 A09 A12
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 A14 A21 A71
e1*2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 A73 Au9 Car
81-184 235/40R17 A01 K1c K46 R70 T90 T94 Lim V17 X27
81-184 235/45R17 A01 G40 K1c K46 S01
Audi A6 -/Avant 89-257 225/50R17 T93 A02 A04 A05
4F 89-257 235/45R17 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/45R17 A14 A21 A71
e1*2001/116*0276*..; A73 Car Lim
e13*2007/46*1080*.. NBF V17 X27
S01
Audi A6 Allroad 120-257 215/55R17 A30 M+S T94 A02 A04 A05
4F 120-257 225/55R17 A12 M+S A08 A09 A14
e1*2001/116*0254*..; A21 A71 A73
e13*2007/46*1080*.. X28 S01
Audi A6, S6 191-250 225/45R17 A13 M+S R37 T90 T91 T93 A02 A04 A05
4B 191-250 235/45R17 A12 M+S R37 T93 A08 A09 A14
e1*96/27, 98/14, A21 A71 A73
2001/116*0051*.. X27 S01
Audi A8 154-257 235/55R17 M+S A02 A04 A05
4E 155-171 235/55R17 A08 A09 A12
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b A14 A21 A71
e1*2001/116*0246*.. 155-171 245/55R17 A01 G01 K1a K2b K41 A73 B03 Lim
NBF S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 110-250 225/55R17 R35 A02 A04 A05
D2 110-250 245/45R17 A08 A09 A12
G850, A14 A21 A71
e1*93/81*0005*..; A73 A8b B03
e1*98/14*0005*.. NBF S01
Audi TT 118-147 225/50R17 K1a K1b K46 K56 A01 A02 A04
8J 118-147 235/45R17 K46 K56 A05 A08 A09
e1*2001/116* 118-147 245/45R17 K1a K1b K2b K46 K56 A12 A14 A21
0369, 0374, 0375*.. 118-200 225/50R17 K1a K1b K46 K56 M+S A57 A71 A73
118-200 235/45R17 K46 K56 M+S Cbo Cpe S01
118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Audi V8 180-206 235/45R17 A01 G41 A02 A04 A05
D11 180-206 245/40R17 A08 A09 A12
F127 A14 A21 R70
S01
Seat Altea/Toledo 63-118 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
5P 63-118 215/45R17 K1c K2b K46 R37 T87 T88 A05 A08 A09
e9*2001/116*0050*.. 63-147 205/50R17 K1c K2b K46 K56 M+S A12 A14 A21
63-147 215/45R17 K1c K2b K46 M+S T87 T88 A58 Flh Sth
63-147 225/45R17 K1c K2b K46 K56 V17 S01
Seat Exeo, Exeo ST 75-147 205/50R17 R37 A02 A04 A05
3R, 3RN 75-147 215/45R17 R37 T87 T88 A08 A09 A12
e9*2001/116*0072*.., 75-147 225/45R17 A14 A21 A58
e9*2007/46*0011*.. 75-147 235/45R17 A01 K1a K1b Car Lim V17
S01
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b K41 K46 R37 A01 A02 A04
1P 63-155 215/45R17 K1a K1b K27 K2b R37 T87 T88 A05 A08 A09
e9*2001/116*0052*.. 63-177 225/45R17 K1a K1b K27 K2b K41 K46 A12 A14 A21
A58 B03 Flh
V17 S01
Skoda Octavia 55-118 205/50R17 K1c R37 T89 T93 A01 A02 A04
1Z 55-118 215/45R17 K1a R37 T88 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1c M+S A12 A14 A21
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 Car Lim Npf
55-147 225/45R17 K1c T90 T91 V17 S01
Skoda Octavia Scout 103-118 205/50R17 K1c M+S T93 A01 A02 A04
1Z 103-118 225/45R17 K1c M+S T91 A05 A08 A09
e11*2001/116* 103-118 225/50R17 K1c K2b K44 K46 K56 A12 A14 A21
0230*21-..; 103-118 235/45R17 K1c K2b K44 K46 K56 A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-125 205/50R17 K1a K1b K27 K2b K56 T93 A01 A02 A04
3T 77-191 205/50R17 K1a K1b K27 K2b K56 M+S T93 A05 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 K1a K1b K27 K2b K56 T94 A12 A14 A21
e11*2007/46*0014*.. 77-191 235/45R17 K1c K27 K2b K41 K44 K46 K56 Car Lim V17
S01
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A14 A21 A58
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94 Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/50R17 K1b M+S T89 T93 A01 A02 A04
5L 77-125 205/55R17 K1b M+S T91 T95 A05 A08 A09
e11*2007/46*0010*.., 77-125 215/50R17 K1a K1b K2b T90 T91 T93 A12 A14 A21
e11*2007/46*0034*.. 77-125 225/45R17 K1b T90 T91 T93 A57 S01
77-125 225/50R17 K1c K2b
77-125 235/45R17 K1a K1b K2b
77-125 245/45R17 K1c K2b
VW Bus 50-103 225/55R17 G01 K2b K44 T01 T97 155 A01 A02 A04
7DB 50-103 235/45R17 K2b K44 R70 T94 T97 T99 155 A05 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 K2c K44 T00 T96 155 A12 A14 A21
e1*98/14*0067*.. 50-103 245/45R17 K2b K44 T95 T99 155 K1c K34 K41
K42 S02
VW Bus 65-150 225/55R17 G67 K41 T97 155 A01 A02 A04
7DZ 65-150 235/45R17 R70 T97 155 A05 A08 A09
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K41 K42 K44 T00 155 A12 A14 A21
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 K44 T95 T99 K34 S02
155
VW Bus, California 111-150 225/55R17 G67 K41 T01 155 A01 A02 A04
7DZA 111-150 235/50R17 K1c K2b K41 K42 K44 T00 155 A05 A08 A09
e1*98/14P0143*.. 111-150 245/45R17 K1c K2b K41 K42 K44 T99 155 A12 A14 A21
K34 S02
VW Bus, Transporter 44-81 225/55R17 G01 T97 155 A01 A02 A04
70X0.., 70X1.. 44-81 235/45R17 R70 T93 T94 T97 T99 155 A05 A08 A09
F514, 519, 521, 576, 44-81 245/45R17 T95 T99 155 A12 A14 A21
F657, G206,213-214, K1a K34 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 225/55R17 G01 K44 T01 T97 155 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 K44 R70 T93 T94 T97 155 A05 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K44 T00 T96 155 A12 A14 A21
H322-327 50-103 245/45R17 K44 T95 T99 155 K1c K2c K34
K41 K42 S02
VW Bus, Transporter 50-103 225/55R17 G01 K1c K2b K44 T01 T97 155 A01 A02 A04
7DW, 7DWA 50-103 235/45R17 K1c K2b K44 R70 T97 155 A05 A08 A09
e1*96/79, 98/14* 50-103 235/50R17 K1c K2c K44 T00 155 A12 A14 A21
0066,0120*.. 50-103 245/45R17 K1c K2b K44 T99 155 K34 K41 K42
S02
VW Caddy 51-103 205/50R17 K1c K2b T89 T93 A01 A02 A04
2K, 2KN 51-103 215/45R17 K1c K2b T87 T88 T91 A05 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1c K2c T90 T91 T93 A12 A14 A21
e1*2007/46*0217*..; A58 A59 S01
L320
VW Caddy Maxi 75-103 205/50R17 K1c K2c T89 T93 A01 A02 A04
2K, 2KN 75-103 215/45R17 K1c K2a K2b T87 T88 T91 A05 A08 A09
e1*2001/116*0252*..; 75-103 225/45R17 K1c K2c T90 T91 T93 A12 A14 A21
e1*2007/46*0217*..; A58 A67 S01
L320
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-125 205/50R17 K1a M+S T89 T93 A01 A02 A04
1T 75-125 215/50R17 K1a M+S T90 T91 A05 A08 A09
e1*2001/116 75-125 225/45R17 K1a M+S T90 T91 A12 A14 A21
*0211*15-..; 75-125 235/45R17 K1a M+S KMV V17 S01
e1*2007/46*0357*..
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 A14 A21 A58
85-184 225/45R17 A01 K2b K46 K56 Cbo V17 S01
85-191 205/50R17 A01 K2b K46 K56 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
1K 55-169 215/45R17 K1c K2b R37 T87 T88 A05 A08 A09
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S A12 A14 A21
0242*00-24 55-184 215/45R17 K1c K2b M+S T87 T88 Flh V17 S01
55-184 225/45R17 K1c K2b K46 K56
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A12 A14 A21
0328*00-14 A58 Car S01
VW Golf (VI) 59-155 205/50R17 K1c K2c K3a K6h K8i A01 A02 A04
1K 59-155 215/45R17 K1c K2b K3a K6g K8d T87 T88 A05 A08 A09
e1*2001/116 59-155 225/45R17 K1c K2c K3a K6h K8i A12 A14 A21
*0242*25-.. 59-155 235/45R17 K2c K6h K8r R03 Flh V17 S01
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8i A01 A02 A04
1KM 59-118 215/45R17 K1c K2b K3a K6h K8d T87 T88 A05 A08 A09
e1*2001/116 59-118 225/45R17 K1c K2b K3a K6h K8i A12 A14 A21
*0328*15-.. 59-118 235/45R17 K2c K6h K8r R03 Car V17 S01
VW Golf Plus 55-125 205/50R17 K27 K41 K44 K56 A01 A02 A04
1KP 55-125 215/45R17 K27 K44 K56 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K27 K41 K44 K56 A12 A14 A21
A58 Flh K1c
K2b V17 S01
VW Golf R (VI) 188, 199 205/50R17 K1c K2c K3a K6h K8i A01 A02 A04
1K 188, 199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A05 A08 A09
e1*2001/116 188, 199 225/45R17 K1c K2c K3a K6h K8i A12 A14 A21
*0242*33-.. 188, 199 235/45R17 K2c K6h K8r R03 Flh V17 S01
VW Jetta 75-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 75-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. 75-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A12 A14 A21
A58 Sth S01
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 A01 A02 A04
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A05 A08 A09
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 A12 A14 A21
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b Car K46 Lim
66-142 235/40R17 K1c K2b R70 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

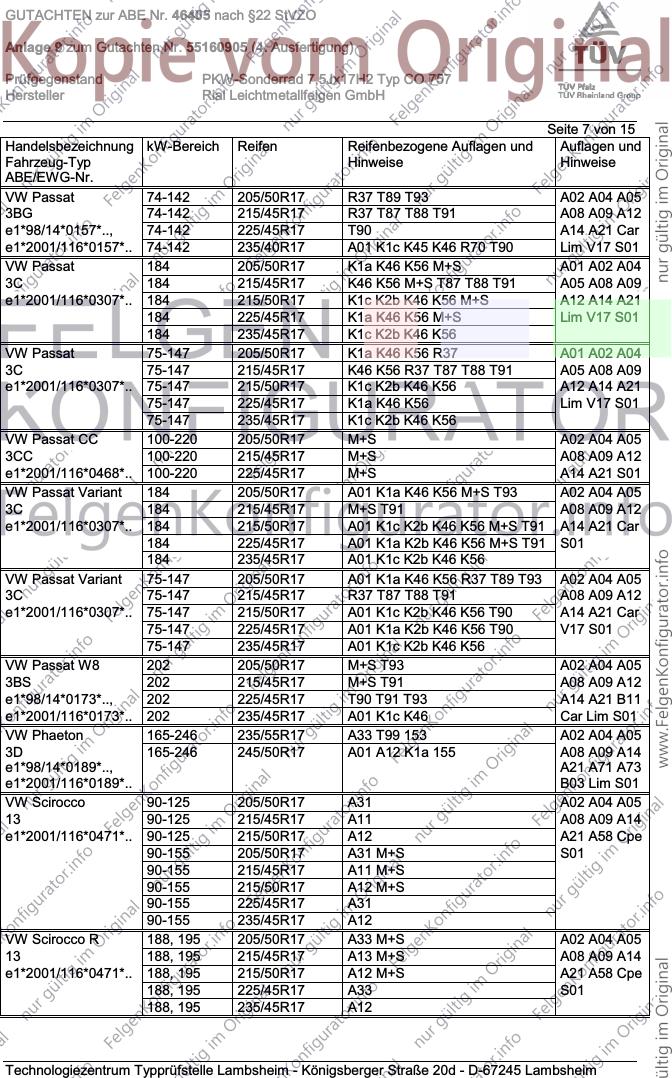

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 T90 A14 A21 Car
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90 Lim V17 S01
VW Passat 184 205/50R17 K1a K46 K56 M+S A01 A02 A04
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A05 A08 A09
e1*2001/116*0307*.. 184 215/50R17 K1c K2b K46 K56 M+S A12 A14 A21
184 225/45R17 K1a K46 K56 M+S Lim V17 S01
184 235/45R17 K1c K2b K46 K56
VW Passat 75-147 205/50R17 K1a K46 K56 R37 A01 A02 A04
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A05 A08 A09
e1*2001/116*0307*.. 75-147 215/50R17 K1c K2b K46 K56 A12 A14 A21
75-147 225/45R17 K1a K46 K56 Lim V17 S01
75-147 235/45R17 K1c K2b K46 K56
VW Passat CC 100-220 205/50R17 M+S A02 A04 A05
3CC 100-220 215/45R17 M+S A08 A09 A12
e1*2001/116*0468*.. 100-220 225/45R17 M+S A14 A21 S01
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A08 A09 A12
e1*2001/116*0307*.. 184 215/50R17 A01 K1c K2b K46 K56 M+S T91 A14 A21 Car
184 225/45R17 A01 K1a K2b K46 K56 M+S T91 S01
184 235/45R17 A01 K1c K2b K46 K56
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0307*.. 75-147 215/50R17 A01 K1c K2b K46 K56 T90 A14 A21 Car
75-147 225/45R17 A01 K1a K2b K46 K56 T90 V17 S01
75-147 235/45R17 A01 K1c K2b K46 K56
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A12
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A14 A21 B11
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46 Car Lim S01
VW Phaeton 165-246 235/55R17 A33 T99 153 A02 A04 A05
3D 165-246 245/50R17 A01 A12 K1a 155 A08 A09 A14
e1*98/14*0189*.., A21 A71 A73
e1*2001/116*0189*.. B03 Lim S01
VW Scirocco 90-125 205/50R17 A31 A02 A04 A05
13 90-125 215/45R17 A11 A08 A09 A14
e1*2001/116*0471*.. 90-125 215/50R17 A12 A21 A58 Cpe
90-155 205/50R17 A31 M+S S01
90-155 215/45R17 A11 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A31
90-155 235/45R17 A12
VW Scirocco R 188, 195 205/50R17 A33 M+S A02 A04 A05
13 188, 195 215/45R17 A13 M+S A08 A09 A14
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A21 A58 Cpe
188, 195 225/45R17 A33 S01
188, 195 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 100-147 215/60R17 A13 K2b A01 A02 A04
5N 100-147 225/55R17 A13 K2b A05 A08 A09
e1*2001/116*0450*.. 100-147 235/55R17 A12 K1a K1b K2b A14 A21 S03
100-147 245/50R17 A12 K1c K2b
100-147 255/50R17 A12 K1c K2c
VW Tiguan 100-147 215/60R17 A13 A02 A04 A05
5N 100-147 225/55R17 A13 A08 A09 A14
e1*2001/116*0450*.. 100-147 235/55R17 A12 A21 KMV S03
- mit Radhaus- 100-147 245/50R17 A12
Verbreiterungen 100-147 255/50R17 A12
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A05 A08 A09
e1*2001/116*0211*..; 66-125 225/45R17 K1c K2b T90 T91 A12 A14 A21
e1*2007/46*0357*.. A58 Npf V17
S01
Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 15
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

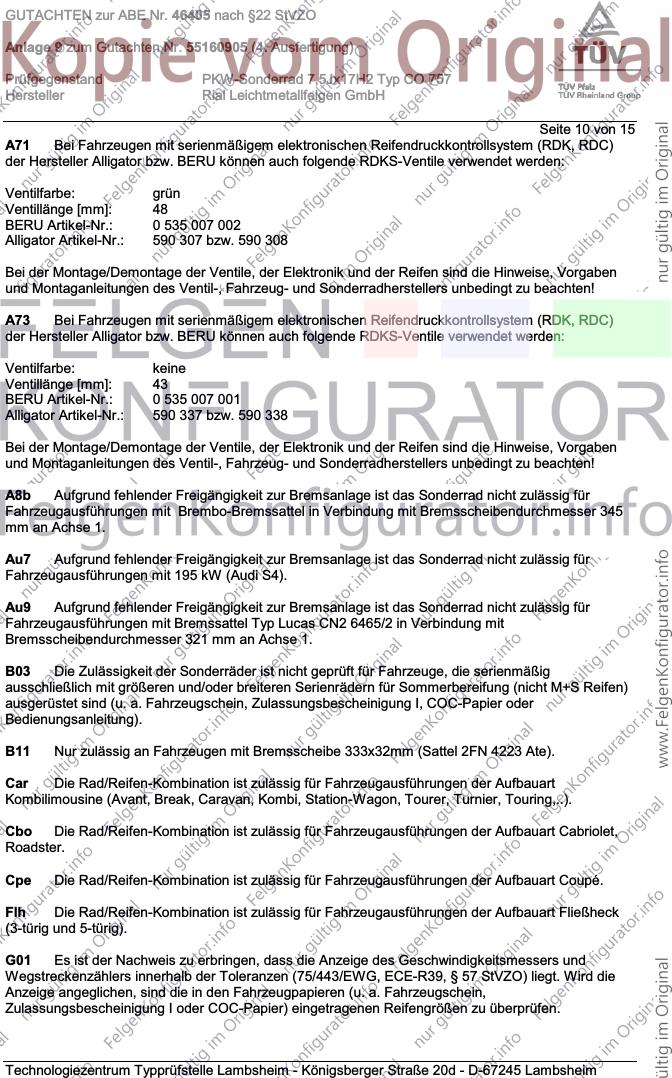

Seite 10 von 15
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

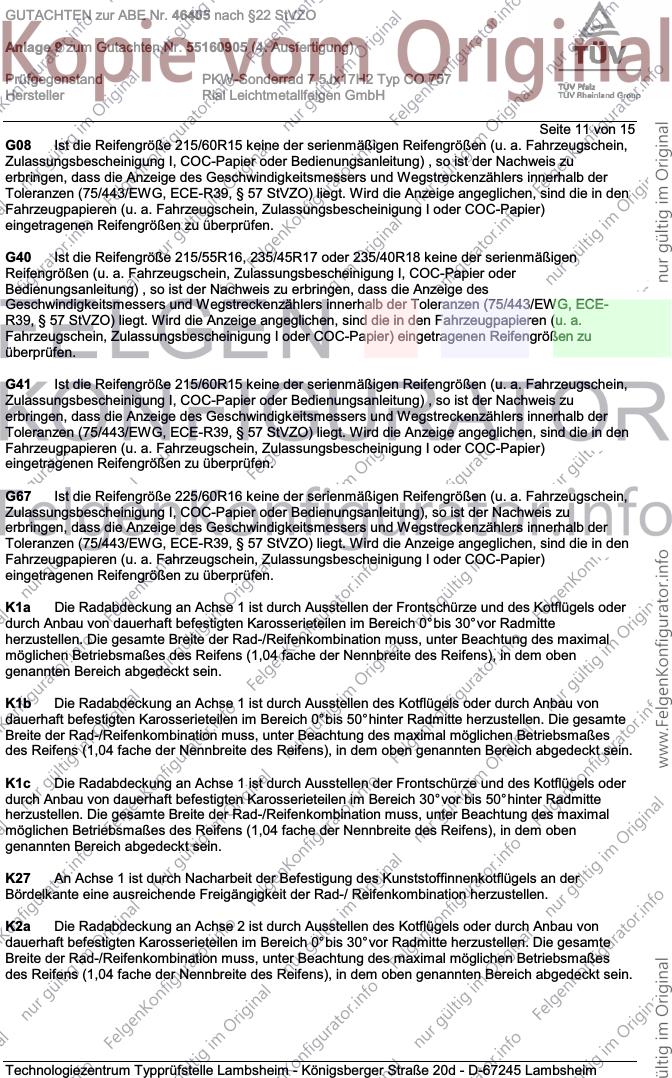

Seite 11 von 15
G08 Ist die Reifengröße 215/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G41 Ist die Reifengröße 215/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

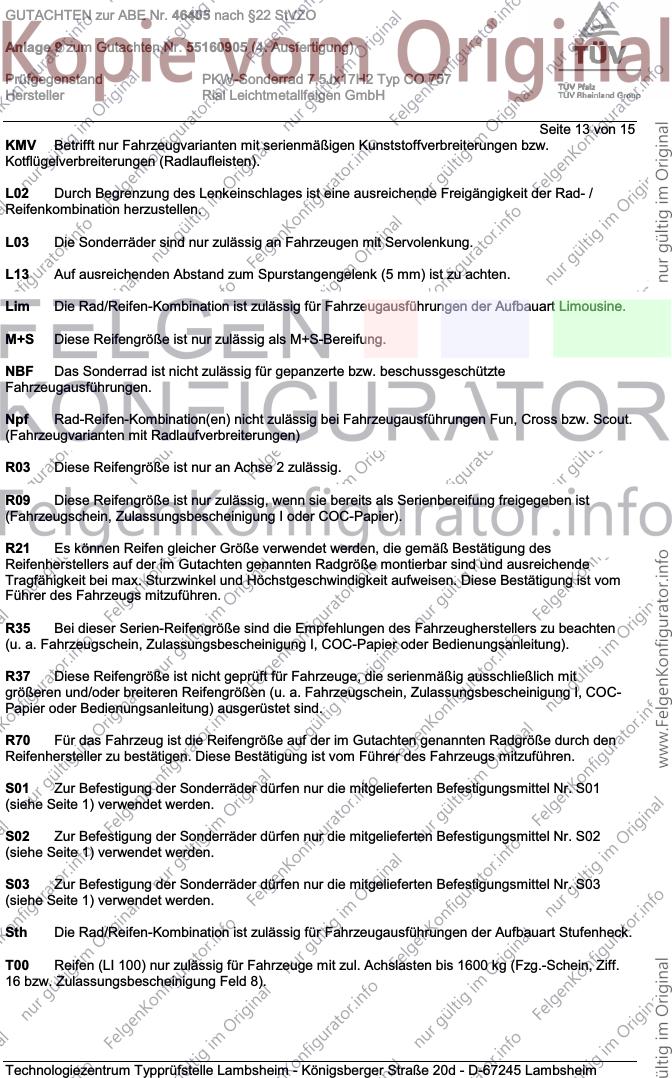

Seite 13 von 15
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L03 Die Sonderräder sind nur zulässig an Fahrzeugen mit Servolenkung.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

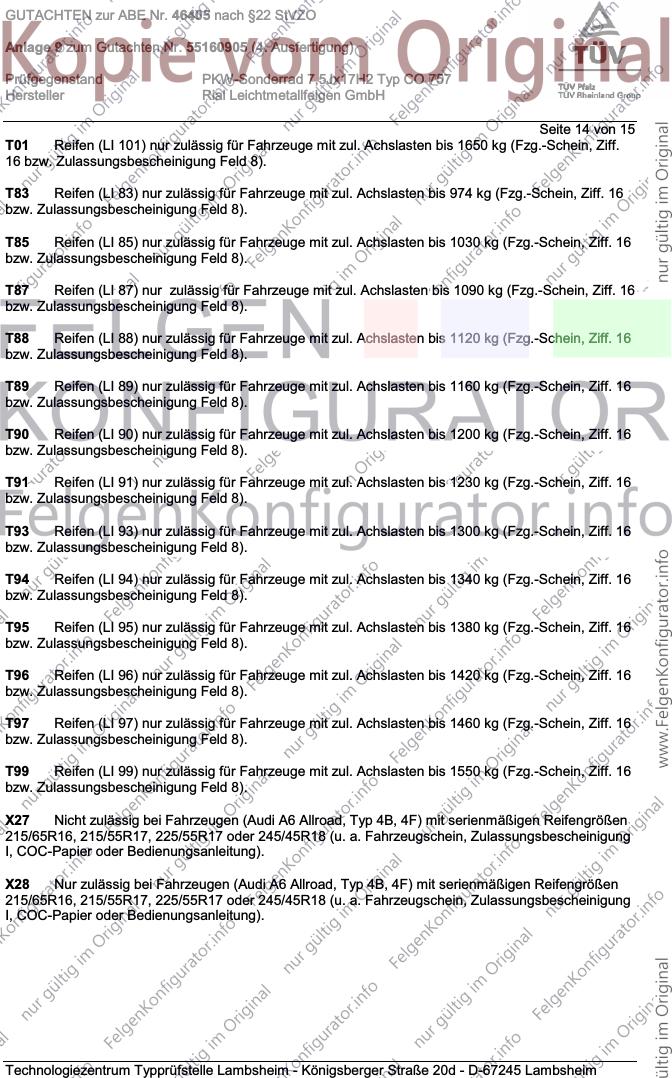

Seite 14 von 15
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46405 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55160905 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ CO 757
Hersteller Rial Leichtmetallfelgen GmbH

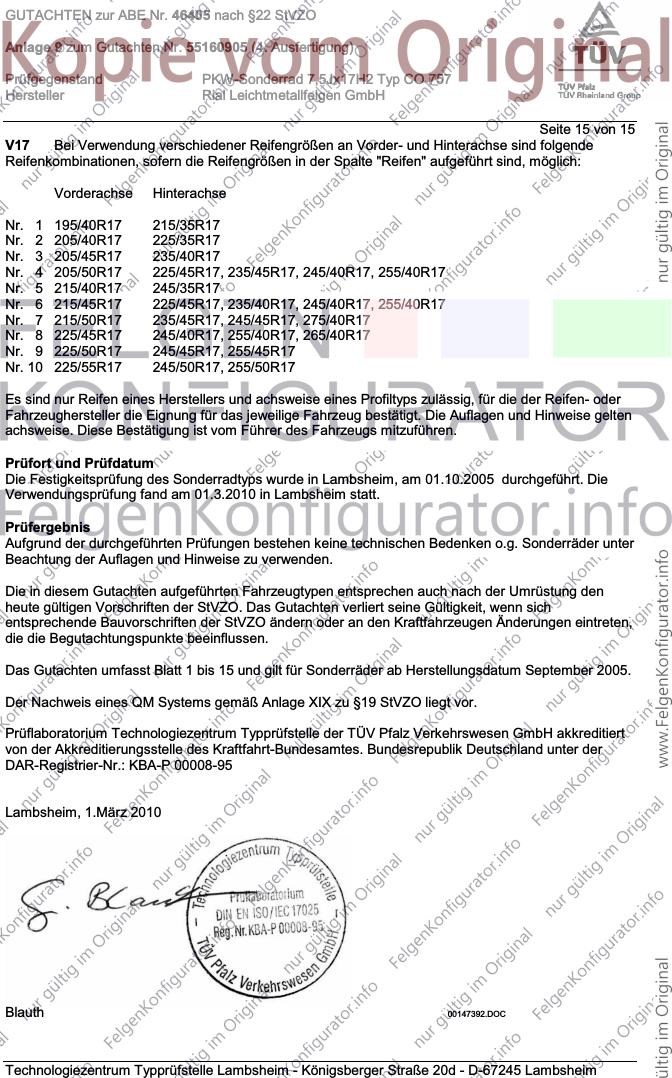

Seite 15 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.10.2005 durchgeführt. Die
Verwendungsprüfung fand am 01.3.2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 1.März 2010
Blauth 00147392.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
