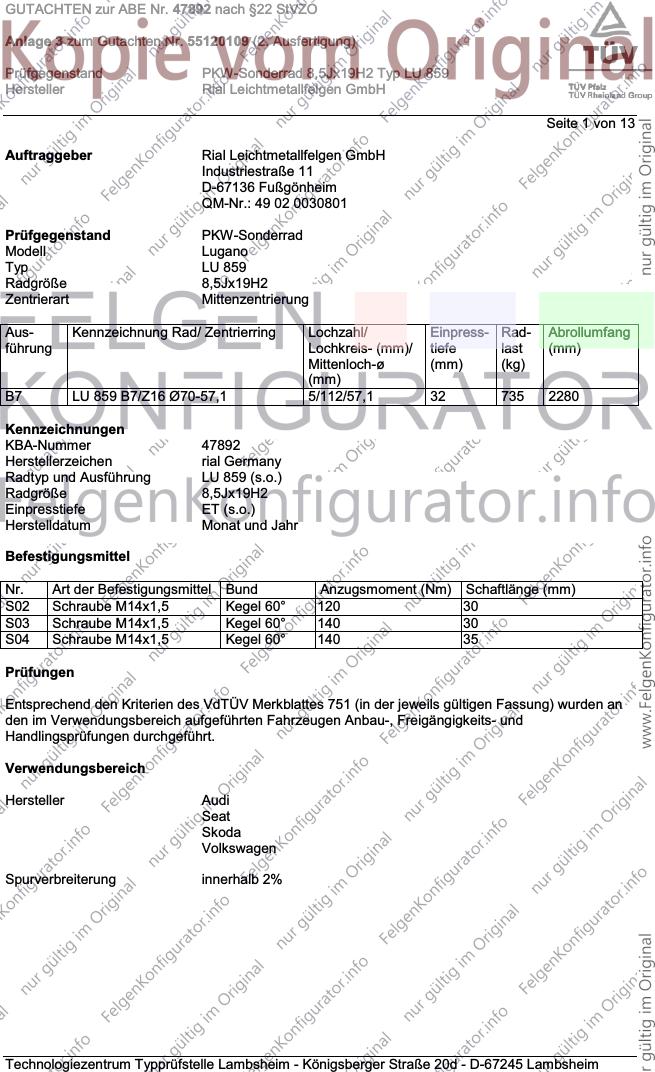

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 13
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 859 B7/Z16 Ø70-57,1 5/112/57,1 32 735 2280
Kennzeichnungen
KBA-Nummer 47892
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 35
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-213 225/35R19 K1c K2c K41 K44 K45 K46 K56 R37 A01 A02 A04
C4 T88 A05 A08 A09
F619, /1 60-213 235/35R19 G01 K1c K2c K41 K43 K44 K45 K46 A12 A19 A99
K56 T87 T91 Car Lim R21
S02
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A05 A08 A09
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 A12 A19 A71
e1*2001/116*0151*.. A73 A99 Car
Lim V19 S02
Audi A4 55-142 225/35R19 K1c K2b K41 K43 K44 T84 T88 A01 A02 A04
B5 55-195 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A05 A08 A09
e1*93/81*0013*.. , A12 A19 A99
e1*98/14*0013*.. Car K45 K46
K56 Lim S02
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 A12 A19 A71
A73 A99 Car
Cbo Lim V19
S02
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A05 A08 A09
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 A12 A19 A71
e1*2001/116*0177*.. A73 A99 Cbo
V19 S02
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A05 A08 A09
e1*98/14,2001/116* A12 A19 A71
0151,0177,0243*.. A73 A99 K1c
K2c S02
Audi A6 81-184 235/35R19 G40 K1c K2b K41 K44 K46 T87 T91 A01 A02 A04
4B 81-184 245/35R19 G01 K1c K2c K41 K44 K46 T89 T93 A05 A08 A09
e1*96/27, 98/14, A12 A19 A71
e1*2001/116*0051*.. A73 A99 Car
L02 Lim R21
X27 S02
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A02 A04
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A05 A08 A09
e1*2001/116*0254*.., A12 A19 A71
e1*2001/116*0276*..; A73 A99 Car
e13*2007/46*1080*.. Lim NBF X27
S02
Audi A6 Allroad 120-257 225/45R19 K42 K46 T96 A01 A02 A04
4F, 4F1 120-257 235/40R19 K42 K46 T96 A05 A08 A09
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 K46 A12 A19 A71
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K44 K46 T96 A73 A99 X28
120-257 255/40R19 K1c K2b K41 K42 K43 K44 K46 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A01 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*..; A12 A19 A71
e13*2007/46*1080*.. A73 A99 Car
Lim X27 S02
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A01 A02 A04
4B A05 A08 A09
e1*96/27, 98/14, A12 A19 A71
2001/116*0051*.. A73 A99 R70
X27 S02
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A02 A04
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A05 A08 A09
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 A12 A19 A71
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99 A73 A99 B03
154-331 245/40R19 K1c K2b M+S T94 T98 BnK Lim NBF
154-331 255/40R19 K1c K2b T00 T96 S02
Audi A8 110-309 245/40R19 K1a K2b K41 K45 K46 T94 T98 A01 A02 A04
D2 110-309 255/40R19 K1c K2b K41 K45 K46 K56 A05 A08 A09
G850, A12 A19 A71
e1*93/81*0005*..; A73 A99 NBF
e1*98/14*0005*.. R21 S02
Audi Q3 100-155 225/40R19 A02 A04 A05
8U, 8U1 100-155 225/45R19 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/40R19 A19 A57 A99
e13*2007/46*1163*.. 100-155 235/45R19 V00 V19 S04
100-155 245/40R19 A01 K1a K2b
100-155 255/35R19 A01 K1a K2b K6v
100-155 255/40R19 A01 K1a K2b K6v
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A02 A04
4B A05 A08 A09
e1*98/14*0190*.., A12 A19 A71
e1*2001/116*0190*.. A73 A99 Car
Lim S02
Seat Alhambra 85-147 225/40R19 K2b T93 A01 A02 A04
7N 85-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0402*..; A12 A19 A57
e1*2007/46*0435*.. A99 S03
Seat Exeo / Exeo ST 75-155 225/35R19 K3b K6g K8b T88 A01 A02 A04
3R, 3RN 75-155 235/35R19 K3b K6g K8b T87 T91 A05 A08 A09
e9*2001/116*0072*.., 75-155 245/30R19 K3b K5d K6h K8l T89 A12 A19 A58
e9*2007/46*0011*.. A99 Car K1c
K2b Lim S02
Skoda Superb 74-142 225/35R19 K1c K2b K44 T88 A01 A02 A04
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A05 A08 A09
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 A12 A19 A58
A99 K46 Lim
V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77,81 235/35R19 A58 K1c K2c T91 A01 A02 A04
5L 77-125 225/40R19 A57 K1c K2a K2b T89 T93 A05 A08 A09
e11*2007/46*0010*.., A12 A19 A99
e11*2007/46*0034*.. S02
VW Cross Touran 75-125 235/35R19 K1c K2b K30 T88 T91 A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116*0211*..; A12 A19 A99
e1*2007/46*0357*..; KMV S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW Passat 66-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A02 A04
3B A05 A08 A09
e1*95/54*0043*.., A12 A19 A99
e1*98/14*0043*.. Car L02 Lim
R21 S02
VW Passat 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A02 A04
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A05 A08 A09
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 A12 A19 A99
e1*2001/116*0157*.. Car K41 K46
Lim V19 S02
VW Passat 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A02 A04
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i K8e A05 A08 A09
e1*2001/116* T87 T91 A12 A19 A99
0307*24-.., 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 Car Lim V19
e1*2007/46*0502*.., S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A02 A04
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i K8e A05 A08 A09
e1*2001/116* T87 T91 A12 A19 A99
0307*24-.., 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 Car KMV Lim
e1*2007/46*0502*.., V19 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-220 235/35R19 K1c K2c K32 K41 K42 K44 K45 K46 A01 A02 A04
3CC K56 T87 T91 A05 A08 A09
e1*2001/116*0468*.. A12 A19 A99
- incl. Modell 2012 S02
VW Passat W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 T91 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A19 A99
e1*2001/116*0173*.. B11 Car Lim
R21 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

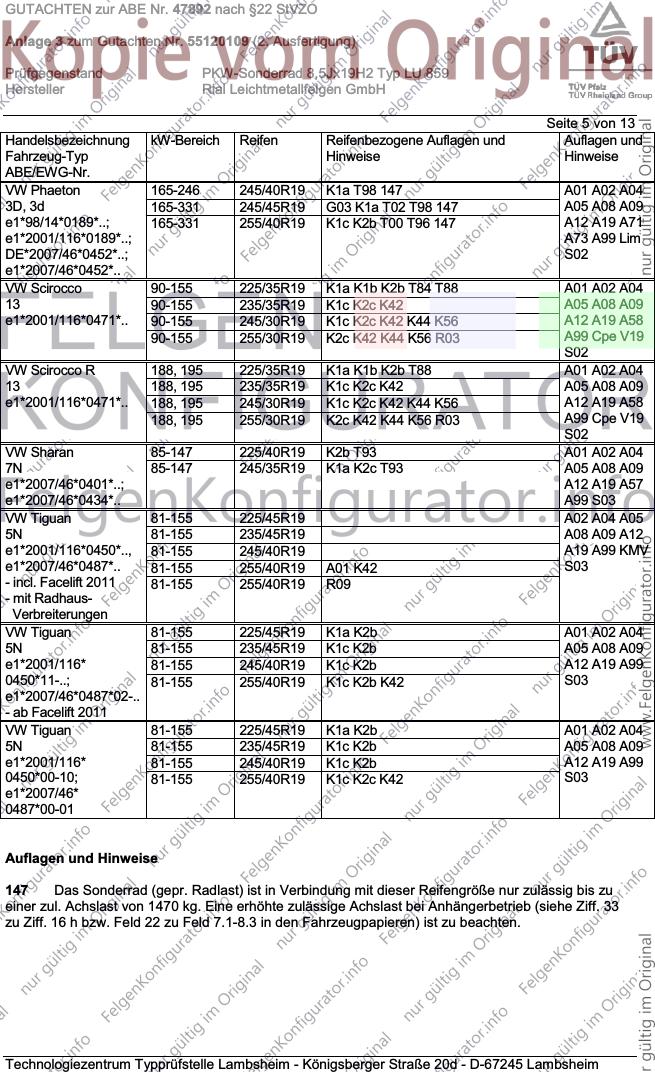

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 K1a T98 147 A01 A02 A04
3D, 3d 165-331 245/45R19 G03 K1a T02 T98 147 A05 A08 A09
e1*98/14*0189*..; 165-331 255/40R19 K1c K2b T00 T96 147 A12 A19 A71
e1*2001/116*0189*..; A73 A99 Lim
DE*2007/46*0452*..; S02
e1*2007/46*0452*..
VW Scirocco 90-155 225/35R19 K1a K1b K2b T84 T88 A01 A02 A04
13 90-155 235/35R19 K1c K2c K42 A05 A08 A09
e1*2001/116*0471*.. 90-155 245/30R19 K1c K2c K42 K44 K56 A12 A19 A58
90-155 255/30R19 K2c K42 K44 K56 R03 A99 Cpe V19
S02
VW Scirocco R 188, 195 225/35R19 K1a K1b K2b T88 A01 A02 A04
13 188, 195 235/35R19 K1c K2c K42 A05 A08 A09
e1*2001/116*0471*.. 188, 195 245/30R19 K1c K2c K42 K44 K56 A12 A19 A58
188, 195 255/30R19 K2c K42 K44 K56 R03 A99 Cpe V19
S02
VW Sharan 85-147 225/40R19 K2b T93 A01 A02 A04
7N 85-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0401*..; A12 A19 A57
e1*2007/46*0434*.. A99 S03
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/40R19 A19 A99 KMV
e1*2007/46*0487*.. 81-155 255/40R19 A01 K42 S03
- incl. Facelift 2011 81-155 255/40R19 R09
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/45R19 K1a K2b A01 A02 A04
5N 81-155 235/45R19 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/40R19 K1c K2b A12 A19 A99
0450*11-..; 81-155 255/40R19 K1c K2b K42 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 K1a K2b A01 A02 A04
5N 81-155 235/45R19 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/40R19 K1c K2b A12 A19 A99
0450*00-10; 81-155 255/40R19 K1c K2c K42 S03
e1*2007/46*
0487*00-01
Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 13
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 13
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

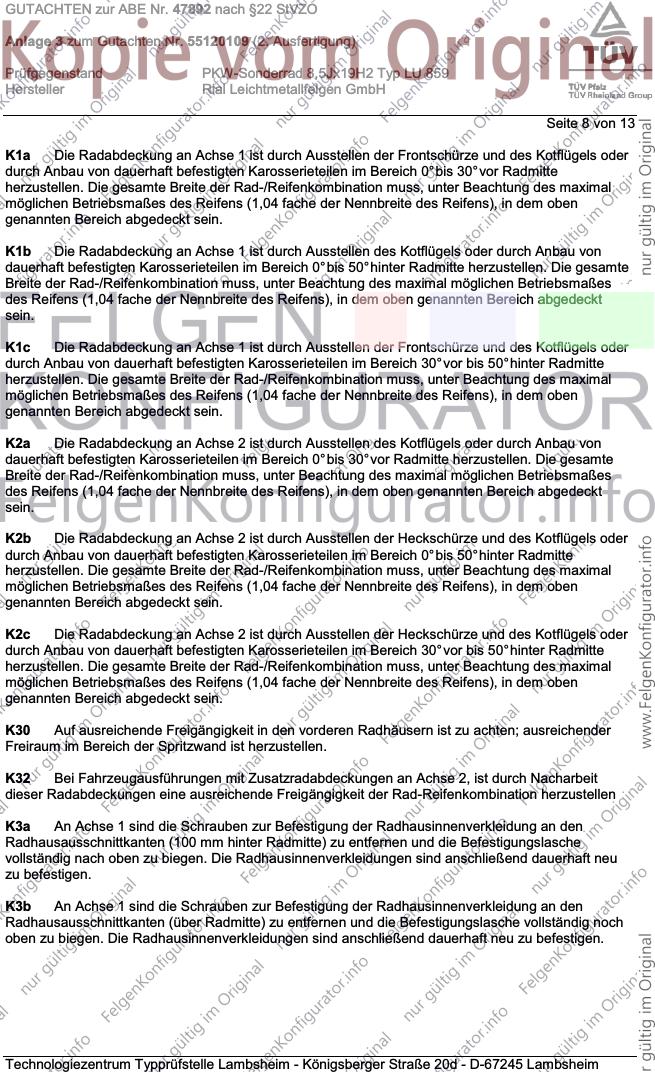

Seite 8 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 13
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

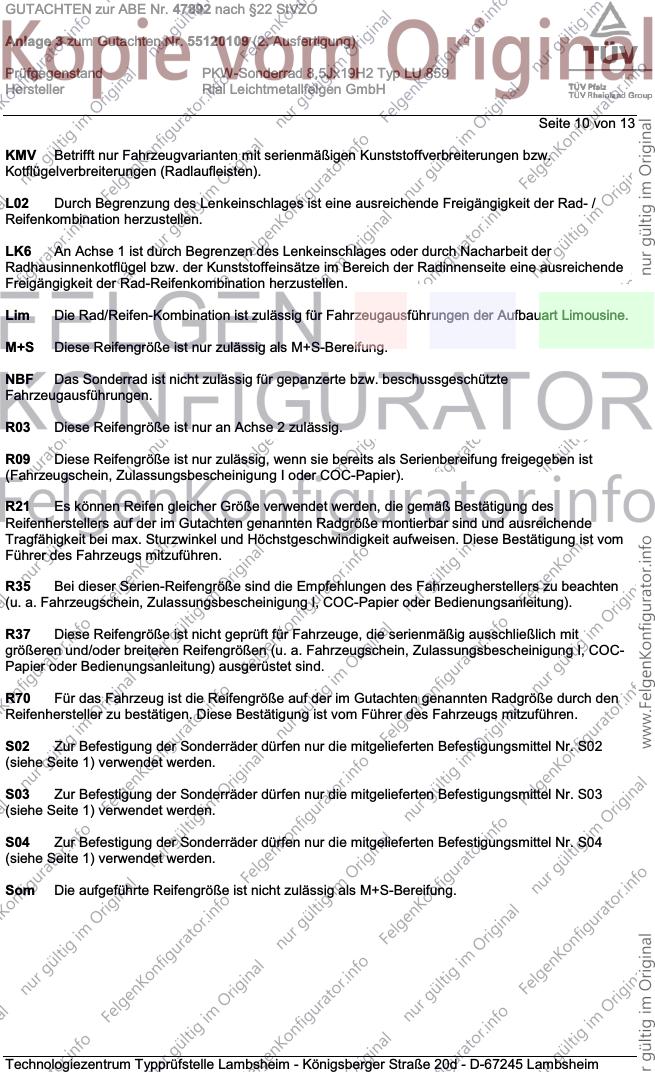

Seite 10 von 13
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 13
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

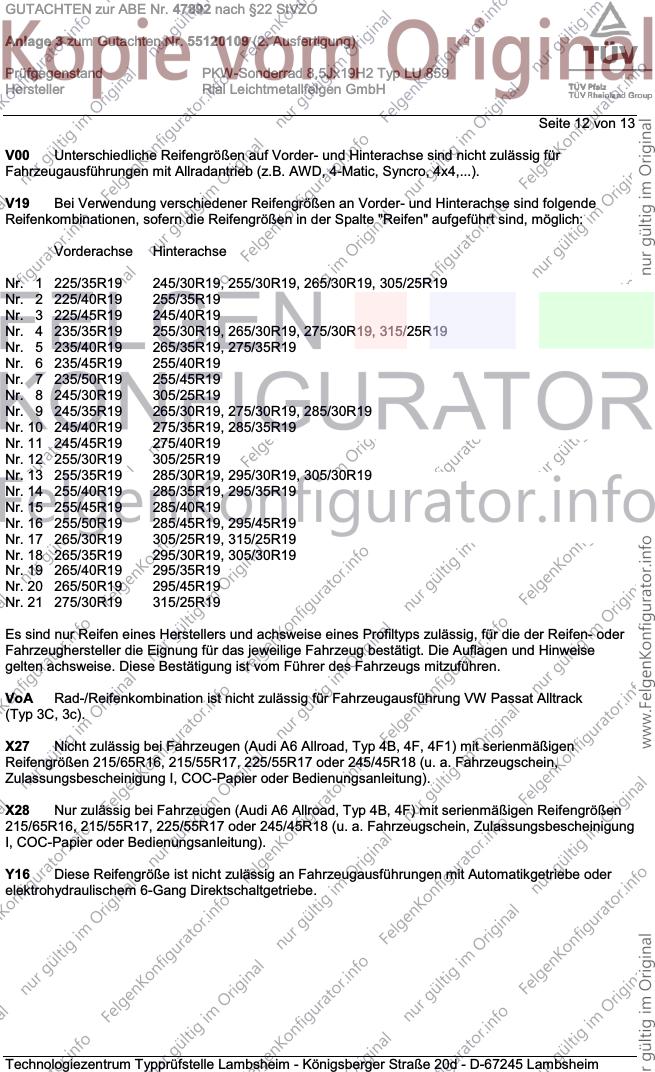

Seite 12 von 13
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55120109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Juni 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Juni 2012
Blauth 00181307.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
