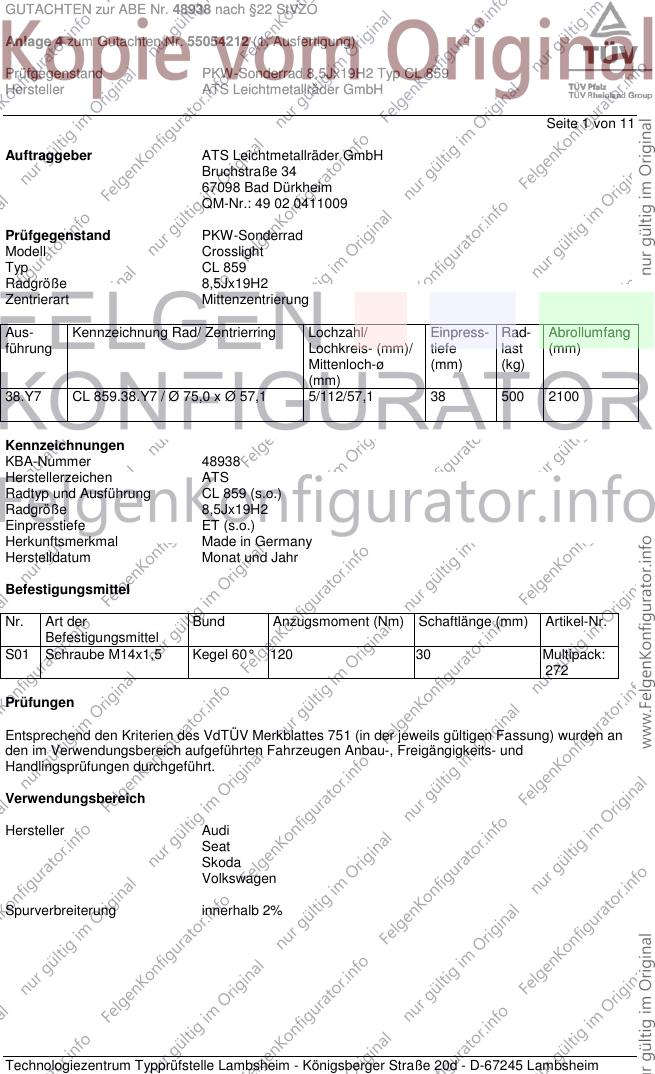

GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 11
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Crosslight
Typ CL 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
38.Y7 CL 859.38.Y7 / Ø 75,0 x Ø 57,1 5/112/57,1 38 500 2100
Kennzeichnungen
KBA-Nummer 48938
Herstellerzeichen ATS
Radtyp und Ausführung CL 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack:
272
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 11

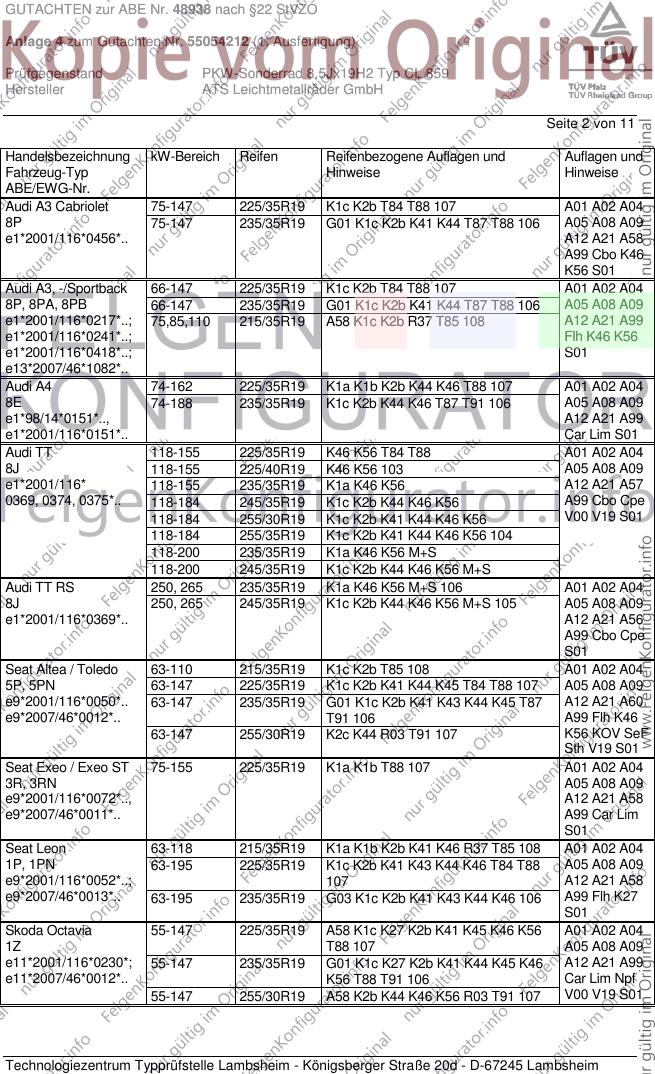

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b T84 T88 107 A01 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K41 K44 T87 T88 106 A05 A08 A09
e1*2001/116*0456*.. A12 A21 A58
A99 Cbo K46
K56 S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b T84 T88 107 A01 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 T87 T88 106 A05 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1c K2b R37 T85 108 A12 A21 A99
e1*2001/116*0241*..; Flh K46 K56
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-162 225/35R19 K1a K1b K2b K44 K46 T88 107 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 106 A05 A08 A09
e1*98/14*0151*.., A12 A21 A99
e1*2001/116*0151*.. Car Lim S01
Audi TT 118-155 225/35R19 K46 K56 T84 T88 A01 A02 A04
8J 118-155 225/40R19 K46 K56 103 A05 A08 A09
e1*2001/116* 118-155 235/35R19 K1a K46 K56 A12 A21 A57
0369, 0374, 0375*.. 118-184 245/35R19 K1c K2b K44 K46 K56 A99 Cbo Cpe
118-184 255/30R19 K1c K2b K41 K44 K46 K56 V00 V19 S01
118-184 255/35R19 K1c K2b K41 K44 K46 K56 104
118-200 235/35R19 K1a K46 K56 M+S
118-200 245/35R19 K1c K2b K44 K46 K56 M+S
Audi TT RS 250, 265 235/35R19 K1a K46 K56 M+S 106 A01 A02 A04
8J 250, 265 245/35R19 K1c K2b K44 K46 K56 M+S 105 A05 A08 A09
e1*2001/116*0369*.. A12 A21 A56
A99 Cbo Cpe
S01
Seat Altea / Toledo 63-110 215/35R19 K1c K2b T85 108 A01 A02 A04
5P, 5PN 63-147 225/35R19 K1c K2b K41 K44 K45 T84 T88 107 A05 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 A12 A21 A60
e9*2007/46*0012*.. T91 106 A99 Flh K46
63-147 255/30R19 K2c K44 R03 T91 107 K56 KOV SeF
Sth V19 S01
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 107 A01 A02 A04
3R, 3RN A05 A08 A09
e9*2001/116*0072*.., A12 A21 A58
e9*2007/46*0011*.. A99 Car Lim
S01
Seat Leon 63-118 215/35R19 K1a K1b K2b K41 K46 R37 T85 108 A01 A02 A04
1P, 1PN 63-195 225/35R19 K1c K2b K41 K43 K44 K46 T84 T88 A05 A08 A09
e9*2001/116*0052*..; 107 A12 A21 A58
e9*2007/46*0013*.. 63-195 235/35R19 G03 K1c K2b K41 K43 K44 K46 106 A99 Flh K27
S01
Skoda Octavia 55-147 225/35R19 A58 K1c K27 K2b K41 K45 K46 K56 A01 A02 A04
1Z T88 107 A05 A08 A09
e11*2001/116*0230*; 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 A12 A21 A99
e11*2007/46*0012*.. K56 T88 T91 106 Car Lim Npf
55-147 255/30R19 A58 K2b K44 K46 K56 R03 T91 107 V00 V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 103-118 225/40R19 K1c K56 T93 103 A01 A02 A04
1Z 103-118 235/35R19 K1c K2b K44 K46 K56 T91 106 A05 A08 A09
e11*2001/116* A12 A21 A56
0230*21-..; A99 Car KMV
e11*2007/46*0012*.. S01
VW Beetle (II) 77-147 225/40R19 K1a K1b 103 A01 A02 A04
16 77-147 235/35R19 K1c K2b K3a K3c A05 A08 A09
e1*2007/46*0539*.. 77-147 235/40R19 K1c K2b K3a K3c 102 A12 A21 A58
77-147 245/35R19 K1c K2a K2b K3a K3c K5c A99 V19 S01
77-147 255/35R19 K1c K2c K3a K3c K4v K5c K6d 104
VW EOS 85-184 225/35R19 K1a K2b K46 K56 T84 T88 107 A01 A02 A04
1F 85-191 235/35R19 K1a K1b K2b K44 K46 K56 T87 T91 A05 A08 A09
e1*2001/116*0349*.. 106 A12 A21 A58
- incl. Facelift 2011 85-191 245/30R19 K1c K2c K44 K46 K56 T89 108 A99 Cbo V19
85-191 255/30R19 K2c K44 K46 K56 R03 107 S01
VW Golf (V) 55-125 215/35R19 K1c K2b R37 T85 108 A01 A02 A04
1K 55-184 225/35R19 K1c K2b K41 K44 K45 T84 T88 107 A05 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 A12 A21 A99
0242*00-24 T91 106 Flh K46 K56
55-184 255/30R19 K2c K44 R03 107 V19 S01
VW Golf (V) Variant 59-110 215/35R19 K1c K2c K41 T85 108 A01 A02 A04
1KM 59-147 225/35R19 K1c K2c K41 K43 T84 T88 107 A05 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K1c K2c K41 K43 106 A12 A21 A58
0328*00-14 A99 Car K27
K44 K46 K56
S01
VW Golf (VI) 59-118 215/35R19 K1c K2c K3a K6h K8i T85 108 A01 A02 A04
1K 59-173 225/35R19 K1c K2c K3a K6h K8i T84 T88 107 A05 A08 A09
e1*2001/116 A12 A21 A99
*0242*25-..; Cbo Flh S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8i T85 108 A01 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 107 A05 A08 A09
e1*2001/116*0328*..; A12 A21 A99
e1*2007/46*0492*.. Car S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K43 K56 T84 T88 A01 A02 A04
1KP 107 A05 A08 A09
e1*2001/116*0304*.. 55-125 235/35R19 G01 K1c K27 K2c K41 K43 K56 T87 A12 A21 A58
e1*2007/46*0491*.. T91 106 A99 Flh K44
55-85 215/35R19 K1c K27 K2c K41 K56 T85 108 S01
VW Jetta 66-110 215/35R19 K1c K2c K41 T85 108 A01 A02 A04
1KM 66-147 225/35R19 K1c K2c K41 K43 T84 T88 107 A05 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K2c K41 K43 106 A12 A21 A58
A99 K27 K44
K46 K56 Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/35R19 K1a K2b K46 K56 T88 107 A01 A02 A04
3C 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T88 T91 A05 A08 A09
e1*2001/116* 106 A12 A21 A99
0307*00-23 75-147 245/30R19 K1c K2b K44 K46 K56 T89 108 Lim V19 S01
75-147 255/30R19 K2b K44 K46 K56 R03 107
VW Passat 77-155 225/35R19 K1a K2b K4i K6g T88 107 A01 A02 A04
3C, 3c 77-155 235/35R19 K1c K2b K4i K6g K6i K8e T87 T91 A05 A08 A09
e1*2001/116* 106 A12 A21 A99
0307*24-.., 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 108 Car Lim V19
e1*2007/46*0502*.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 107 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 K4i K6g T88 107 A01 A02 A04
3C, 3c 77-155 235/35R19 K1c K4i K6g K6i K8e T87 T91 106 A05 A08 A09
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 108 A12 A21 A99
0307*24-.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 107 Car KMV Lim
e1*2007/46*0502*.., V19 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-220 235/35R19 K2b K42 K46 T87 T91 106 A01 A02 A04
3CC 100-220 245/30R19 K1a K2b K42 K44 K46 T89 108 A05 A08 A09
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2b K41 K42 K44 K46 T89 A12 A21 A99
- incl. Modell 2012 T93 105 K32 K56 S01
100-220 255/30R19 K1c K2c K41 K42 K44 K45 K46 T91
107
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 107 A01 A02 A04
3C 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T91 106 A05 A08 A09
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89 108 A12 A21 A99
0307*00-23 75-147 255/30R19 K2b K44 K46 K56 R03 T91 107 Car V19 S01
VW Scirocco 90-155 225/35R19 T84 T88 107 A02 A04 A05
13 90-155 235/35R19 106 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/30R19 A01 K1a K2b 108 A21 A58 A99
90-155 245/35R19 A01 G01 K1a K2b 105 Cpe V19 S01
90-155 255/30R19 A01 K2c K42 R03 107
VW Scirocco R 188, 195 225/35R19 T88 107 A02 A04 A05
13 188, 195 235/35R19 106 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/30R19 A01 K1a K2b A21 A58 A99
188, 195 255/30R19 A01 K2c K42 R03 Cpe V19 S01
Auflagen und Hinweise
102 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1020 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 11

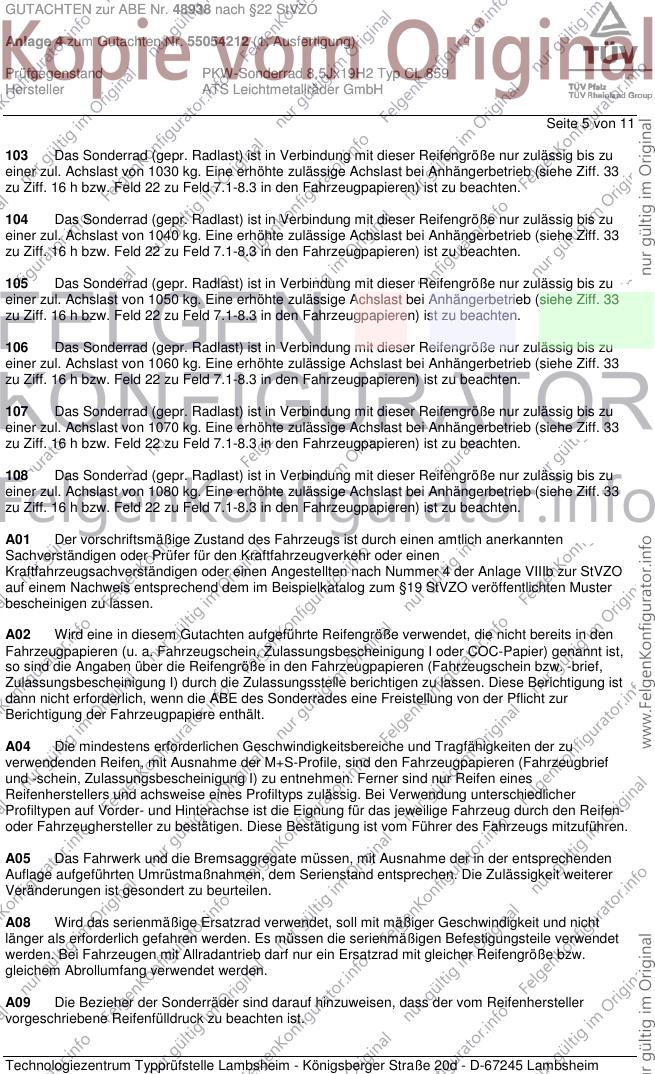

103 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1030 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
104 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1040 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
105 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1050 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
106 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1060 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
107 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1070 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 11

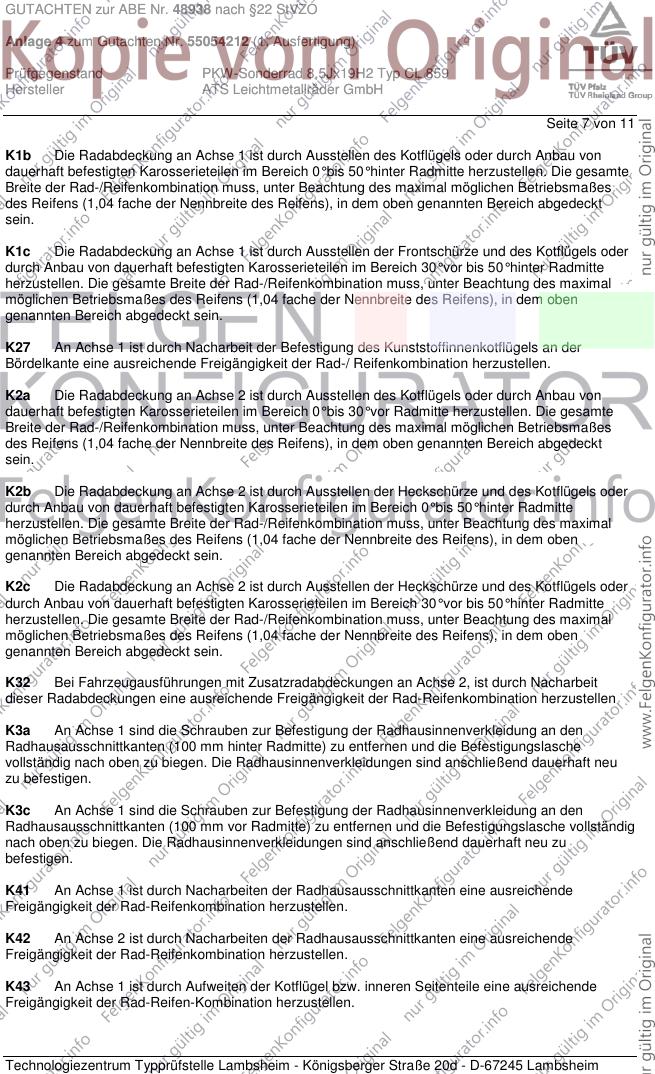

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 11

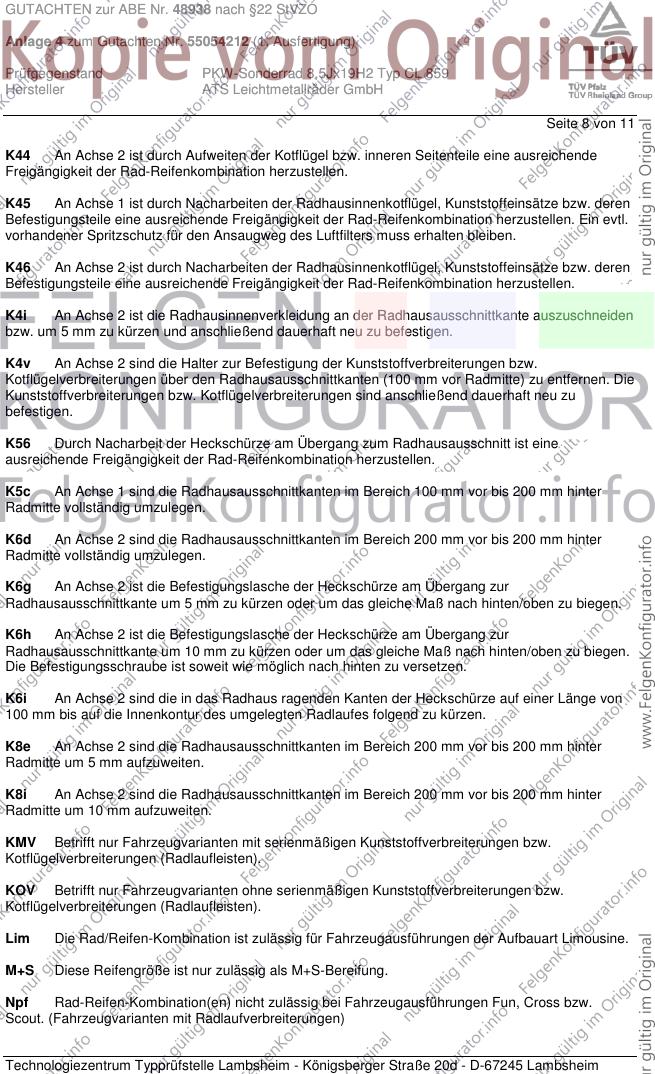

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 11

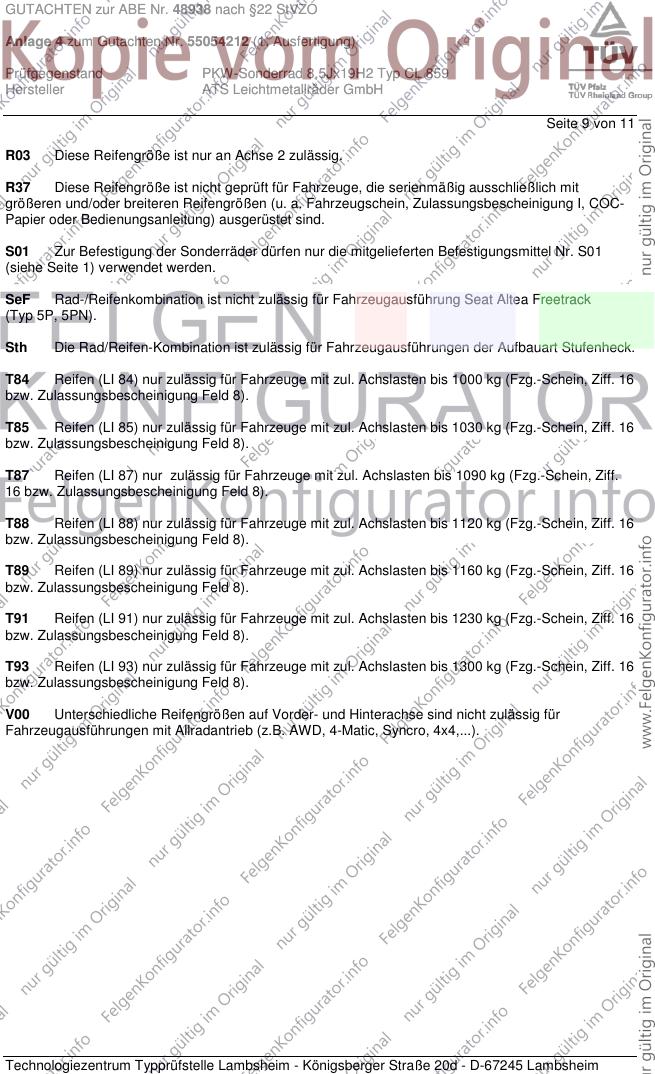

R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

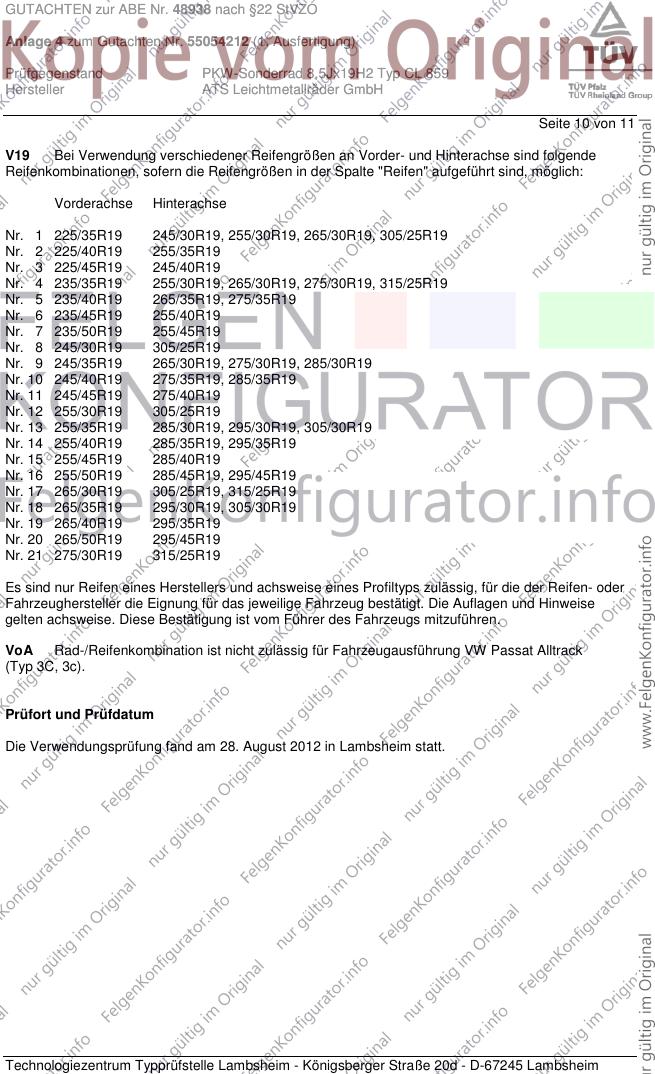

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48938 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ CL 859
Hersteller ATS Leichtmetallräder GmbH

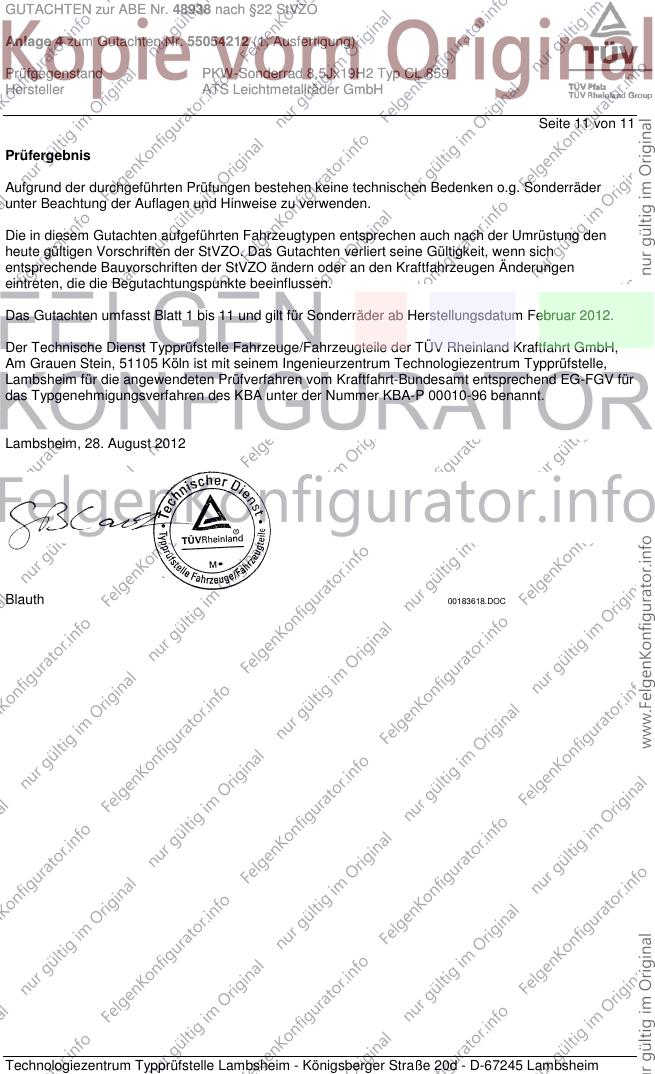

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2012
Blauth 00183618.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
